各品牌贴片电容规格资料汇总

简介
随着电子产品制造水平的提升和系统性能需求愈来愈苛刻，系统厂商的工程师和采购人员对电容器的性能提出了新的要求。

在工业、电源等应用中，系统厂商对高容量、低ESR、小体积的电容器的需求加倍迫切，而在汽车、军工和航空航天等应用中，那么对电容器寿命、耐压、靠得住性等提出了更高的要求。

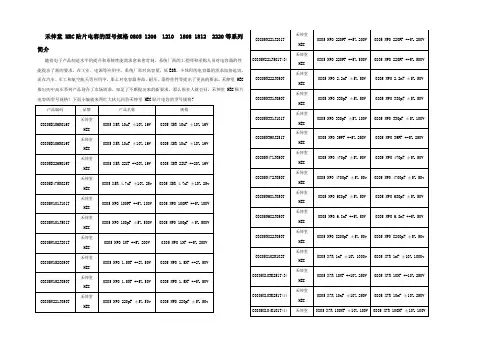

禾伸堂 HEC 推出的中高压系列产品迎合了市场需求，知足了不断提出来的新要求。

那么很多人就会问，禾伸堂 HEC贴片
电容的型号规格？下面小编就来帮忙大伙儿回答禾伸堂 HEC贴片电容的型号规格?
们向您推荐深圳市兴鸿宇科技，该公司作为电子元器件专业代理和分销商，技术支持，售后效劳是他们在市
场中立于不败之地的有力保证。

必然会给您在产品分类、信息、参数方面以科学准确的信息，为您的购买提
供专门大帮忙。

各种贴片电容容值表X7R贴片电容简述X7R贴片电容属于EIA规定的Class 2类材料的电容。

它的容量相对稳定。

X7R贴片电容特性具有较高的电容量稳定性，在-55℃～125℃工作温度范围内，温度特性为±15%。

层叠独石结构，具有高可靠性。

优良的焊接性和和耐焊性，适用于回流炉和波峰焊。

应用于隔直、耦合、旁路、鉴频等电路中。

X7R贴片电容容量范围厚度与符号对应表NPO COG 贴片电容容量规格表默认分类 2009-07-15 16:28 阅读354 评论1 字号：大大中中小小NPO(COG)贴片电容属于Class 1温度补偿型电容。

它的容量稳定，几乎不随温度、电压、时间的变化而变化。

尤其适用于高频电子电路。

具有最高的电容量稳定性，在-55℃～125℃工作温度范围内,温度特性为：0±30ppm/℃(COG）、0±60ppm/℃(COH）。

层叠独石结构，具有高可靠性。

优良的焊接性和和耐焊性，适用于回流炉和波峰焊。

应用于各种高频电路,如:振荡、计时电路等。

我们把用来制造片式多层瓷介电容（MLCC）的陶瓷叫电容器瓷。

这里所说的瓷介就是用电容器瓷制成的陶瓷介质。

大家知道，陶瓷是一类质硬、性脆的无机烧结体。

就其显微结构而论，大都具有多晶多相结构。

其性能往往决定于其成份和结构。

当配方确定之后，能否达到预期的效果，关键取决于制造陶瓷粉料的工艺。

按其用途可以分为三类：①高频热补偿电容器瓷（UJ、SL）；②高频热稳定电容器瓷（NPO）；③低频高介电容器瓷（X7R、Y5V、Z5U）。

按温度系数分可以分为两类：①负温度系数电容器瓷（即高频热补偿电容器瓷）；②正温度系数电容器瓷（即平时我们常说的COG、X7R、Y5V瓷料）。

按工作频率可以分为三类：低频、高频、微波介质。

高频热补偿、热稳定电容器瓷是专供Ⅰ类瓷介电容器作介质用，其瓷料主要成分是MgTiO3、CaTiO3、SrTiO3和TiO2再加入适量的稀土类氧化物等配制而成。

各品牌贴片电容规格资料汇总贴片电容是一种常见的电子元器件，被广泛用于电路设计和生产中。

它们具有小巧的尺寸、稳定性好以及较低的成本。

各品牌贴片电容的规格资料是电子行业从业人员日常工作所必需的信息之一、本文将汇总一些知名品牌的贴片电容规格资料，供读者参考。

1. Murata（村田）Murata是一家日本电子元器件制造企业，也是全球最大的陶瓷电容制造商之一、以下为Murata的一些常用贴片电容规格资料：-容量范围：从0.1pF到100μF-额定电压范围：从4V到100V-外观尺寸：包括0201、0402、0603、0805、1206、1210、1808、1812等常见尺寸-允许偏差：±0.1pF到±20%不等-温度系数：X7R、X5R、NPO等不同温度系数可选-特殊系列：如高温型、高电压型、耐震性、防激波等2. Samsung（三星）三星是一家韩国综合电子企业，也是全球最大的半导体制造商之一、以下为三星的一些常用贴片电容规格资料：-容量范围：从0.5pF到22μF-额定电压范围：从4V到100V见尺寸-允许偏差：±0.1pF到±20%不等-温度系数：X7R、X5R、X6S、X8S等不同温度系数可选-特殊系列：如高温型、高电压型、耐震性、防激波等3.TDK（TDK公司）TDK是一家日本电子元器件制造企业，也是全球最大的磁性元件制造商之一、以下为TDK的一些常用贴片电容规格资料：-容量范围：从0.1pF到220μF-额定电压范围：从4V到100V-外观尺寸：包括0201、0402、0603、0805、1206、1210、1812等常见尺寸-允许偏差：±0.1pF到±20%不等-温度系数：X7R、X5R、X6S、X7S等不同温度系数可选-特殊系列：如高温型、高电压型、耐震性、防激波等4. Yageo（圆石）圆石是一家台湾电子元器件制造企业，也是全球最大的无源元件制造商之一、以下为圆石的一些常用贴片电容规格资料：-容量范围：从0.1pF到2.2μF-额定电压范围：从4V到100V见尺寸-允许偏差：±0.1pF到±20%不等-温度系数：X7R、X5R、X6S、X7S等不同温度系数可选-特殊系列：如高温型、高电压型、耐震性、防激波等5.AVX（AECOM公司）AVX是一家美国电子元器件制造企业，也是全球领先的陶瓷电容制造商之一、以下为AVX的一些常用贴片电容规格资料：-容量范围：从0.1pF到47μF-额定电压范围：从6.3V到100V-外观尺寸：包括0201、0402、0603、0805、1206、1210、1808、1812等常见尺寸-允许偏差：±0.1pF到±20%不等-温度系数：X7R、X5R、X6S、X7S等不同温度系数可选-特殊系列：如高温型、高电压型、耐震性、防激波等以上仅为一些知名品牌贴片电容规格资料的简要汇总，实际应用中还需要根据具体的设计要求、电路需求以及可用的供应商和库存情况选择最合适的贴片电容。

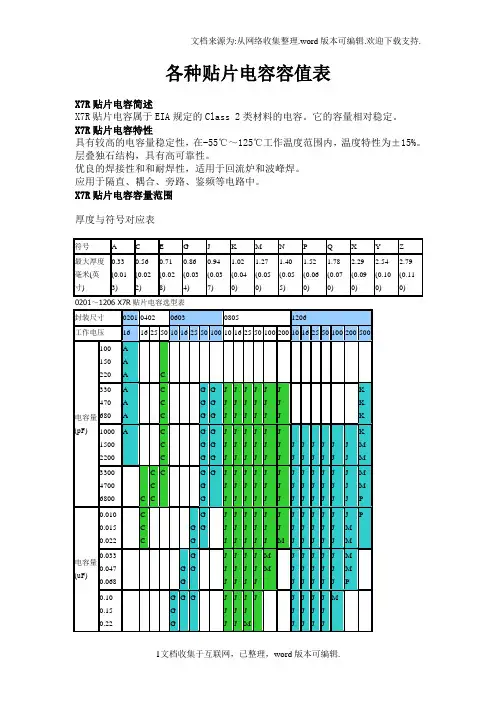

各种贴片电容容值规格参数表各种贴片电容容值表X7R贴片电容简述X7R贴片电容属于EIA规定的Class 2类材料的电容。

它的容量相对稳定。

X7R贴片电容特性具有较高的电容量稳定性，在-55 C〜125C工作温度范围内，温度特性为土15% 层叠独石结构，具有高可靠性。

优良的焊接性和和耐焊性，适用于回流炉和波峰焊。

应用于隔直、耦合、旁路、鉴频等电路中。

X7R贴片电容容量范围厚度与符号对应表1210〜2225 X7R贴片电容选型表我们把用来制造片式多层瓷介电容（MLCC ）的陶瓷叫电容器瓷。

这里所说的瓷介就是用电容器瓷制成的陶瓷介质。

大家知道，陶瓷是一类质硬、性脆的无机烧结体。

就其显微结构而论，大都具有多晶多相结构。

其性能往往决定于其成份和结构。

当配方确定之后，能否达到预期的效果，关键取决于制造陶瓷粉料的工艺。

按其用途可以分为三类：①高频热补偿电容器瓷（UJ、SL）；②高频热稳定电容器瓷（NPO）; ③低频高介电容器瓷（X7R、Y5V、Z5U ）。

按温度系数分可以分为两类：①负温度系数电容器瓷（即高频热补偿电容器瓷）；②正温度系数电容器瓷（即平时我们常说的COG、X7R、丫5V 瓷料）。

按工作频率可以分为三类：低频、高频、微波介质。

高频热补偿、热稳定电容器瓷是专供I类瓷介电容器作介质用，其瓷料主要成分是MgTiO3、CaTiO3、SrTiO3和TiO2再加入适量的稀土类氧化物等配制而成。

其特点是介质系数较大，介质损耗小，温度系数和范围广，一般在（+120〜-5600 ）ppm/C之间可调。

高频热补偿电容瓷常用来制造的负温产品，其用途最广的地方就是振荡回路，像彩电高频头。

大家知道，振荡回路都是由电感和电容构成，回路中的电感线圈一般具有正的电感温度系数。

因此，为了保持振荡回路中频率（F=1/2 nV LC不随温度变化而发生漂移，就必须先用具有适当的负温度系数的电容器来进行补偿。

低频高介电容器是指强介铁电陶瓷，一般用作U类瓷介电容器的介质。

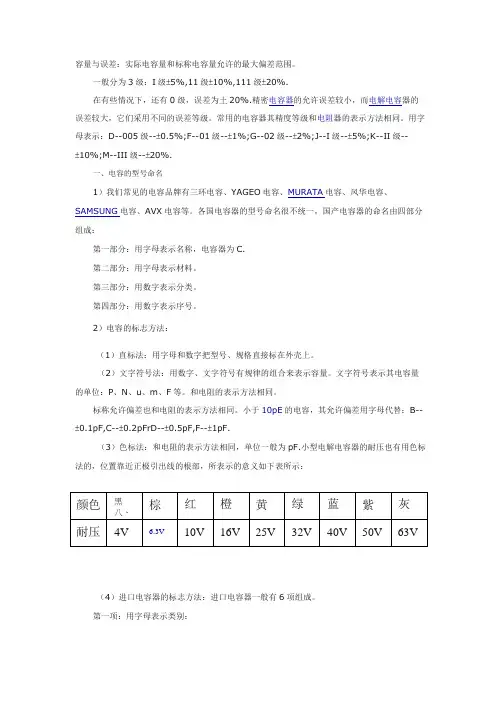

容量与误差：实际电容量和标称电容量允许的最大偏差范围。

一般分为3级：I级±5%,11级±10%,111级±20%.在有些情况下，还有0级，误差为土20%.精密电容器的允许误差较小，而电解电容器的误差较大，它们采用不同的误差等级。

常用的电容器其精度等级和电阻器的表示方法相同。

用字母表示：D--005级--±0.5%;F--01级--±1%;G--02级--±2%;J--I级--±5%;K--II级--±10%;M--III级--±20%.一、电容的型号命名1）我们常见的电容品牌有三环电容、YAGEO电容、MURATA电容、风华电容、SAMSUNG电容、AVX电容等。

各国电容器的型号命名很不统一，国产电容器的命名由四部分组成：第一部分：用字母表示名称，电容器为C.第二部分：用字母表示材料。

第三部分：用数字表示分类。

第四部分：用数字表示序号。

2）电容的标志方法：（1）直标法：用字母和数字把型号、规格直接标在外壳上。

（2）文字符号法：用数字、文字符号有规律的组合来表示容量。

文字符号表示其电容量的单位：P、N、u、m、F等。

和电阻的表示方法相同。

标称允许偏差也和电阻的表示方法相同。

小于10pE的电容，其允许偏差用字母代替：B--±0.1pF,C--±0.2pFrD--±0.5pF,F--±1pF.（3）色标法：和电阻的表示方法相同，单位一般为pF.小型电解电容器的耐压也有用色标法的，位置靠近正极引出线的根部，所表示的意义如下表所示：（4）进口电容器的标志方法：进口电容器一般有6项组成。

第一项：用字母表示类别：第二项：用两位数字表示其外形、结构、封装方式、引线开始及与轴的关系。

第三项：温度补偿型电容器的温度特性，有用字母的，也有用颜色的，其意义如下表所备注：温度系数的单位10e-6/°C；允许偏差是%.第四项：用数字和字母表示耐压，字母代表有效数值，数字代表被乘数的10的幕。

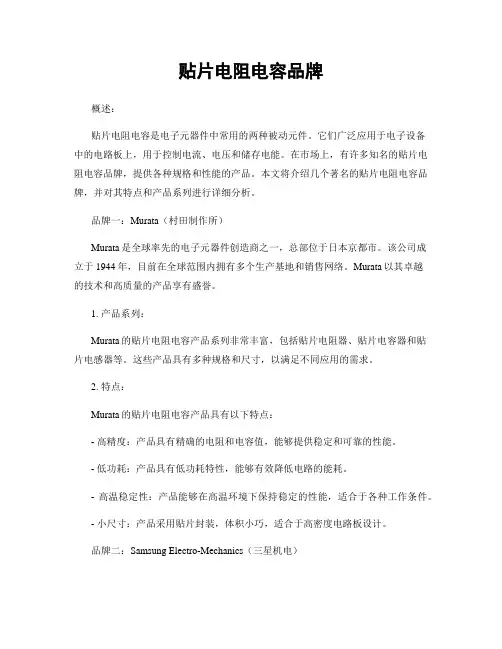

贴片电阻电容品牌概述：贴片电阻电容是电子元器件中常用的两种被动元件。

它们广泛应用于电子设备中的电路板上，用于控制电流、电压和储存电能。

在市场上，有许多知名的贴片电阻电容品牌，提供各种规格和性能的产品。

本文将介绍几个著名的贴片电阻电容品牌，并对其特点和产品系列进行详细分析。

品牌一：Murata（村田制作所）Murata是全球率先的电子元器件创造商之一，总部位于日本京都市。

该公司成立于1944年，目前在全球范围内拥有多个生产基地和销售网络。

Murata以其卓越的技术和高质量的产品享有盛誉。

1. 产品系列：Murata的贴片电阻电容产品系列非常丰富，包括贴片电阻器、贴片电容器和贴片电感器等。

这些产品具有多种规格和尺寸，以满足不同应用的需求。

2. 特点：Murata的贴片电阻电容产品具有以下特点：- 高精度：产品具有精确的电阻和电容值，能够提供稳定和可靠的性能。

- 低功耗：产品具有低功耗特性，能够有效降低电路的能耗。

- 高温稳定性：产品能够在高温环境下保持稳定的性能，适合于各种工作条件。

- 小尺寸：产品采用贴片封装，体积小巧，适合于高密度电路板设计。

品牌二：Samsung Electro-Mechanics（三星机电）三星机电是韩国三星集团旗下的子公司，成立于1973年。

作为全球率先的电子元器件创造商之一，三星机电以其卓越的技术和可靠的产品在市场上享有很高的声誉。

1. 产品系列：三星机电的贴片电阻电容产品系列包括贴片电阻器、贴片电容器和贴片电感器等。

这些产品具有多种规格和尺寸，以满足不同应用的需求。

2. 特点：三星机电的贴片电阻电容产品具有以下特点：- 高性能：产品具有卓越的性能指标，能够满足各种应用的要求。

- 高可靠性：产品经过严格的质量控制和测试，具有可靠的品质和长寿命。

- 环保：产品符合环保标准，不含有害物质，符合全球环保要求。

- 全球供应网络：三星机电在全球范围内拥有广泛的销售网络，能够提供及时的技术支持和售后服务。

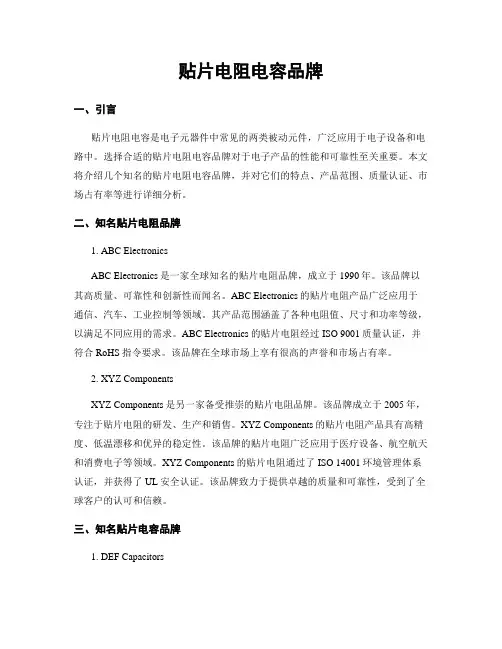

贴片电阻电容品牌一、引言贴片电阻电容是电子元器件中常见的两类被动元件，广泛应用于电子设备和电路中。

选择合适的贴片电阻电容品牌对于电子产品的性能和可靠性至关重要。

本文将介绍几个知名的贴片电阻电容品牌，并对它们的特点、产品范围、质量认证、市场占有率等进行详细分析。

二、知名贴片电阻品牌1. ABC ElectronicsABC Electronics是一家全球知名的贴片电阻品牌，成立于1990年。

该品牌以其高质量、可靠性和创新性而闻名。

ABC Electronics的贴片电阻产品广泛应用于通信、汽车、工业控制等领域。

其产品范围涵盖了各种电阻值、尺寸和功率等级，以满足不同应用的需求。

ABC Electronics的贴片电阻经过ISO 9001质量认证，并符合RoHS指令要求。

该品牌在全球市场上享有很高的声誉和市场占有率。

2. XYZ ComponentsXYZ Components是另一家备受推崇的贴片电阻品牌。

该品牌成立于2005年，专注于贴片电阻的研发、生产和销售。

XYZ Components的贴片电阻产品具有高精度、低温漂移和优异的稳定性。

该品牌的贴片电阻广泛应用于医疗设备、航空航天和消费电子等领域。

XYZ Components的贴片电阻通过了ISO 14001环境管理体系认证，并获得了UL安全认证。

该品牌致力于提供卓越的质量和可靠性，受到了全球客户的认可和信赖。

三、知名贴片电容品牌1. DEF CapacitorsDEF Capacitors是一家领先的贴片电容品牌，成立于1985年。

该品牌专注于贴片电容的研发和制造，以其高品质和卓越性能而闻名。

DEF Capacitors的贴片电容产品广泛应用于电源、通信和电子设备等领域。

该品牌提供多种电容值、电压和尺寸的贴片电容，以满足不同应用的需求。

DEF Capacitors的贴片电容通过了ISO 9001和ISO 14001质量管理体系认证，并符合RoHS指令要求。
