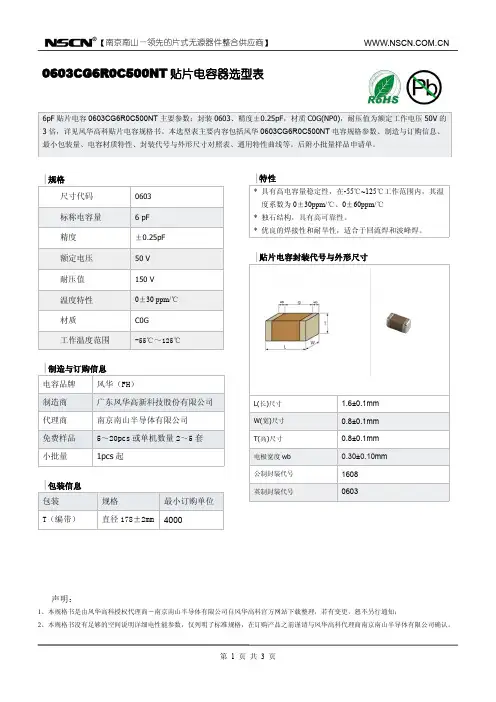

6pF贴片电容0603CG6R0C500NT选型表

声明：1、本规格书是由风华高科授权代理商－南京南山半导体有限公司自风华高科官方网站下载整理，若有变更，恕不另行通知；2、本规格书没有足够的空间说明详细电性能参数，仅列明了标准规格，在订购产品之前谨请与风华高科代理商南京南山半导体有限公司确认。

|特性*具有高电容量稳定性，在-55℃~125℃工作范围内，其温度系数为0±30ppm/℃、0±60ppm/℃*独石结构，具有高可靠性。

*优良的焊接性和耐旱性，适合于回流焊和波峰焊。

|贴片电容封装代号与外形尺寸L(长)尺寸 1.6±0.1mm W(宽)尺寸0.8±0.1mm T(高)尺寸0.8±0.1mm 电极宽度wb 0.30±0.10mm 公制封装代号1608英制封装代号0603|通用型贴片电容特性曲线※贴片电容交流特性图※C0G贴片电容温度系数图※X7R贴片电容温度系数图※Y5V贴片电容温度系数图※Z5U贴片电容温度系数图※贴片电容偏压特性图※贴片电容器老化特性图贴片电感样品申请单南山联系资料总机：技术支持：客服：传真：电邮：客户基本资料公司名称网址：联系方式电话：传真：□生产型企业□贸易商收货地址生产产品姓名：职务：□技术□采购□其他联络人电话：手机：电邮：样品明细资料元器件名称型号及封装单机用量申请数量备注预计生产情况预计小批量生产日期：规模生产日期：样品申请日期：样品申请流程1、请详细、全面、真实填写上列各项。

表格不够填写，可自行复制。

Service@2、请以附件的形式将该文档通过E-mail发送，并请将此单打印盖章后，电邮至：：。

3、公司将根据客户所填信息并综合相关情况，由样品小组负责确定该样品申请单是否执行及如何执行。

4、收到样品申请单并经审核通过后，南京库有现货2个工作日内发出；如需订货，交期3-4周，非常规品顺延1-2周。

5、样品免费，运费到付(一般选择顺丰快递)；样品数量：单个型号5～20pcs，或根据BOM表清单按2～5套提供。

贴片电容识别大小方法
贴片电容的大小通常通过其封装尺寸来识别。

以下是一些常用的贴片电容封装尺寸及其对应的规格：
1. 0402封装: 封装尺寸为0.04英寸×0.02英寸（1.0毫米×0.5毫米）。

这种尺寸的贴片电容适用于一些小型电路和电子设备。

2. 0603封装: 封装尺寸为0.06英寸×0.03英寸（1.6毫米×0.8毫米）。

这种尺寸的贴片电容较为常见，适用于一些中等规模的电路和设备。

3. 0805封装: 封装尺寸为0.08英寸×0.05英寸（2.0毫米×1.25毫米）。

这种尺寸的贴片电容相对较大，适用于一些大型电路和设备。

4. 1206封装: 封装尺寸为0.12英寸×0.06英寸（3.2毫米×1.6毫米）。

这种尺寸的贴片电容较大，适用于一些需要承受较大功率/电流的电路和设备。

此外，还有一些更大尺寸的贴片电容封装，如1210尺寸、1812尺寸等，其尺寸规格也可以根据其封装编号进行识别。

总的来说，贴片电容的封装尺寸越大，其容量一般也越大，能够承受的功率/电流也相应增大。

因此，根据贴片电容的封装尺寸可以初步判断其大小和适用范围。

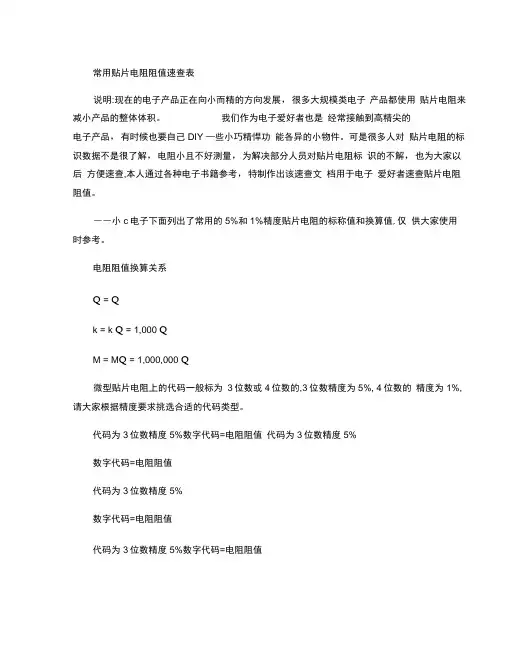

常用贴片电阻阻值速查表说明:现在的电子产品正在向小而精的方向发展，很多大规模类电子产品都使用贴片电阻来减小产品的整体体积。

我们作为电子爱好者也是经常接触到高精尖的电子产品，有时候也要自己DIY —些小巧精悍功能各异的小物件。

可是很多人对贴片电阻的标识数据不是很了解，电阻小且不好测量，为解决部分人员对贴片电阻标识的不解，也为大家以后方便速查,本人通过各种电子书籍参考，特制作出该速查文档用于电子爱好者速查贴片电阻阻值。

――小c电子下面列出了常用的5%和1%精度贴片电阻的标称值和换算值,仅供大家使用时参考。

电阻阻值换算关系Q = Qk = k Q = 1,000 QM = M Q = 1,000,000 Q微型贴片电阻上的代码一般标为3位数或4位数的,3位数精度为5%, 4位数的精度为1%,请大家根据精度要求挑选合适的代码类型。

代码为3位数精度5%数字代码=电阻阻值代码为3位数精度5%数字代码=电阻阻值代码为3位数精度5%数字代码=电阻阻值代码为3位数精度5%数字代码=电阻阻值1R1=0.1 Q R22=0.22 Q R33=0,33 Q R47=0.47 Q R68=0.68 Q R82=0.82 Q 1R0=1Q1R2= 1.2 Q2R2=2.2 Q 3R3=3.3 Q 2R7=4.7 Q 5R6=5.6 Q 6R8=6.8 QQ 8R2=8.2 Q 100=10 Q 120=12 Q 150=15Q180=18Q 220=22Q 270=27Q 330=33Q 390=39Q 470=47Q 560=56Q 680=68Q 820 =82Q 101=100Q 121=120Q 151=150Q 181=180Q 22仁220Q 27仁270Q 33仁330Q 39仁39 0Q 471=470Q 56仁560Q 68仁680Q 82仁820Q 102=1K Q 122=1.2K Q 152=1.5K Q 182=1.8 K Q 222=2.2K Q 272=2.7K Q 332=3.3K Q 392=3.9K Q 472=4.7K Q 562=5.6K Q682=6.8K Q 82 2=8.2K Q 103=10K Q 123=12K Q 153=15K Q 183=18K Q 223=22K Q 273=27K Q 333=33K Q3 93=39K Q 473=47K Q 563=56K Q 683=68K Q 823=82K Q 104=100K Q 124=120K Q 154=150 K Q 184=180K Q 224=220K Q 274=270K Q 334=330K Q 394=390K Q 474=470K Q 564=560K Q 684=680K Q 824=820K Q 105=1M Q 125=1.2M Q 155=1.5M Q 185=1.8M Q225=2.2M Q 27 5=2.7M Q 335=3.3M Q 3953.9M Q 475=4.7M Q 565=5.6M Q 685=6.8M Q 825=8.2M Q 106=10M Q代码为4位数精度1%数字代码=电阻阻值代码为4位数精度1%数字代码=电阻阻值代码为4位数精度1%数字代码=电阻阻值代码为4位数精度1%数字代码=电阻阻值0000=00 Q 00R1=0.1 Q 0R22=0.22 Q 0R47=0.47 Q 0R68=0.68 Q 0R82=0.82 Q1R00=1Q 1R20=1.2 Q 2R20=2.2 Q 3R30=3.3 Q 6R80=6.8 Q 8R20=8.2 Q 10R0=10Q11R0=11Q 12R0=1 2Q 13R0=13Q 15R0=15Q 16R0=16Q 18R0=18Q 20R0=20Q 24R0=24Q 27R0=27Q 30R0=3 0Q 33R0=33Q 36R0=36Q 39R0=39Q 43R0=43Q 47R0=47Q 51R0=51Q 56R0=56Q 62R0=6 2Q 68R0=68Q 75R0=75Q 82R0=82Q 91R0=91 Q 1000=100Q1100=110Q 1200=120Q 1300 =130Q1500=150Q1600=160Q1800=180Q 2000=200Q2200=220Q 2400=240Q 2700=270Q 3000=300Q 3300=330Q 3600=360Q 3900=390Q 4300=430Q 4700=470Q 5100=510Q 560 0=560Q 6200=620Q 6800=680Q 7500=750Q 8200=820Q 9100=910 Q1001=1K Q 1101=1.1 K Q 1201=1.2K Q 1301=1.3K Q 1501=1.5K Q 5601=5.6K Q 6201=6.2K Q 6801=6.8K Q 7501 = 7.5K Q 8201=8.2K Q 9101=9.1K Q 1002=10K Q 1102=11K Q 1202=12K Q 1302=13K Q 1502= 15K Q 1602=16K Q 1802=18K Q 2002=20K Q 2202=22K Q 2402=24K Q 3002=30K Q 3303=3 3K Q 3602=36K Q 3902=39K Q 4302=43K Q 4702=47K Q 5102=51K Q 5602=56K Q 6202=62K Q 6802=68K Q 7502=75K Q 8202=82K Q 9102=91K Q 1003=100K Q 1103=110K Q 1203=120K Q 1303=130K Q 1503=150K Q 1603=160K Q 1803=180K Q 2003=200K Q2203=220K Q 2403=240K Q 2703=270K Q 3003=300K Q 3303=330K Q 3603=360K Q 3903=390K Q 4303=430K Q 4703=470K Q 5103=510K Q 5603=560K Q 6303=630K Q 6803=680K Q7503=750K Q 8203=820K Q 9103=910K Q 1004=1M Q 1104=1.1M Q 1204=1.2M Q 1304=1 .3M Q 1504=1.5M Q 1604=1.6M Q 1804=1.8M Q 2004=2M Q 2204=2.2M Q 2404=2.4M Q 2704=2.7M Q 3004=3M Q 3304=3.3M Q 3604=3.6M Q 3904=3.9M Q 4304=4.3M Q 4704=4.7M Q5104=5.1M Q 5604=5.6M Q 6204=6.2M Q 6804=6.8M Q 7504=7.5M Q 8204=8.2M Q 9104=9.1M Q 1005=10M Q。

标准适用各样贴片电容容值表X7R贴片电容简述X7R贴片电容属于 EIA 规定的 Class 2 类资料的电容。

它的容量相对稳固。

X7R贴片电容特征拥有较高的电容量稳固性，在-55 ℃～ 125℃工作温度范围内，温度特征为± 15%。

层叠独石构造，拥有高靠谱性。

优秀的焊接性和和耐焊性，合用于回流炉和波峰焊。

应用于隔直、耦合、旁路、鉴频等电路中。

X7R贴片电容容量范围厚度与符号对应表符号A C E G J K M N P Q X Y Z最大厚度毫米(英寸 )3)2)8)4)7)0)0)5)0)0)0)0)0)0201～1206 X7R 贴片电容选型表封装尺寸02010402060308051206工作电压1616 25 50 10 16 25 50 100 10 16 25 50 100 200 10 16 25 50 100 200 500 100 A150 A220A C330A C G G J J J J J J K470A C G G J J J J J J K电容量680A C G G J J J J J J K(pF)1000 A C G G J J J J J 1500C G G J J J J J2200C G G J J J J J3300 C C G G J J J J J4700C G J J J J J6800 C C G J J J J JC G J J J J JC G G J J J J JC G J J J J J 电容量(uF)G J J J J MG G J J J J MG J J J J J K J J J J J J J M J J J J J J J M J J J J J J J M J J J J J J J M J J J J J J J PJ J J J J J J P J J J J J J MM J J J J J MJ J J J J MJ J J J J MJ J J J J PG G G J J J J J J J J MG J J J J J J JG J J M J J J JM M J J M MN M M M MN M MN M M QPQ工作电压1616 25 50 10 16 25 50 100 101625 50 100 200 10162550 100 200 500封装尺寸0201 04020603080512061210～2225 X7R 贴片电容选型表封装尺寸121018121825 222022256.10 16 25 50 100 200 500 50 100 200 500 50 100 50 100 200 50 100 310001500J J J J J J M电容量2200J J J J J J M(pF)3300J J J J J J M4700J J J J J J M6800J J J J J J MJ J J J J J M K KKKMMXXXXMPJ J J J J J P K KKPMMXXXXMPJ J J J J J Q K KKPMMXXXXMPJ J J J J J K KKXMMXXXXMPJ J J J J J K KKZMMXXXXMPJ J J J J M K K K MMXXXXMP电容量J J J J J M K K K MMXXXXMP(uF)J J J J M K K P MMXXXXMPJ J J J P K K P MMXXX M PJ J J J Z K M MMXXX M PMMMMZ K P MMXXX M PM M P X Z M Q M X X X M PN N P X Z M X M Z M PN N M M XX Z MQ Z 10Z1016 25 50 100 200 500 50 100 200 500 50 1006.工作电压50 100 200 50 1003封装尺寸12101812182522202225NPO COG贴片电容容量规格表默认分类2021-07-15 16:28阅读 354议论 1字号：大大中中小小NPO贴片电容简述NPO(COG)贴片电容属于 Class 1 温度赔偿型电容。

风华高科电容多层片式陶瓷电容0805 CG 104 J 500 N T1 2 3 4 5 6 71、尺寸2、介质种类3、标称电容量（PF）4、误差级别5、工作电压6、端头类别7、包装方式型号英寸毫米代码介质材料表示方法实际值代码误差表示方法实际电压标记端头材料标记包装0402 0.04*0.02 1.00*0.5 CG COG和NPO 100 10*100J ±5% 6R3 6.3V S 纯银T 编带0603 0.06*0.03 1.6*0.8 101 10*101G ±2% 100 10V C 纯铜 B 散装0805 0.08*0.05 2.00*1.25 102 10*102 C ±0.25PF 250 25V N 三层电镀1206 0.12*0.06 3.2*1.6 500 50V三星电容多层片式陶瓷电容CL 10 C 101 J B 8 N N N C1 2 3 4 5 6 7 8 9 10 11CL表示：多层陶瓷贴片电容2、尺寸3介质种类4、标称电容量（PF）5、误差级别6、工作电压7、厚度8端头类别型号英寸毫米代码介质材料表示方法实际值代码误差表示方法实际电压标记尺寸(mm)标记端头材料0402 0.04*0.02 1.00*0.5 CPRSTUL COGP2HR2HS2HT2HU2JS2L100 10*100 J ±5% R 4V 3 0.3 N 三层电镀0603 0.06*0.03 1.6*0.8 101 10*101 G ±2% Q 6.3V 4 0.50805 0.08*0.05 2.00*1.25 102 10*102 C ±0.25PF P 10V 89ACD0.8 0.9 0.650.851.001206 0.12*0.06 3.2*1.6 OALB 16V 25V 35V 50VAB Y F X X5RX7RX7SY5VX6SKMZ±10%±20%+80/-20%CDEFGHIJK100V200V250V350V500V630V1000V2000V3000V国巨（YAGEO）电容多层片式陶瓷电容CC ×××× × ×NPO ×BN ×××1 2 3 4 51、尺寸2、误差精度3、包装形式4、实际电压值5、标称电容量型号英制型号公制代码误差表示方法实际值代码电压代码实际值0201 0603 BCDFGJ±0.1PF±0.25PF±0.5PF±1%±2%±5%R 纸卷盘7inch 7 16V 100 10*1000402 1005 K 吸塑卷盘7inch 8 25V 101 10*101 0603 1608 P 纸卷盘13inch 9 50V 102 10*102 0805 2012 F 吸塑卷盘13inch1206 3216 C 散装1210 32251812 4532TDK贴片电容型号TDK贴片电容的参数识别C 2012 X7R 1H 104 K T系列名称体积材料电压容量误差包装0603=0201 CH 0J=6.3V C=0.25 T=卷带1005=0402 COG 1A=10V D=0.5 B=袋装1608=0603 JB 1C=16V J=5%2012=0805 JF 1E=25V K=10%3216=1206 X7R 1H=50V M=20%3225=1210 X5R 2A=100V Z=+80-20%4532=1812 Y5V 2E=250V5650=2220 2J=630V4520=1808 3A=1KV3D=2KV3F=3KV。

贴片电容容量表厚度与符号对应表0201～1206 X7R贴片电容选型表1210～2225 X7R贴片电容选型表NPO COG 贴片电容容量规格表默认分类 2009-07-15 16:28 阅读354 评论1字号：大大中中小小NPO(COG)贴片电容属于Class 1温度补偿型电容。

它的容量稳定，几乎不随温度、电压、时间的变化而变化。

尤其适用于高频电子电路。

具有最高的电容量稳定性，在-55℃～125℃工作温度范围内,温度特性为：0±30ppm/℃(COG）、0±60ppm/℃(COH）。

层叠独石结构，具有高可靠性。

优良的焊接性和和耐焊性，适用于回流炉和波峰焊。

应用于各种高频电路,如:振荡、计时电路等。

我们把用来制造片式多层瓷介电容（MLCC）的陶瓷叫电容器瓷。

这里所说的瓷介就是用电容器瓷制成的陶瓷介质。

大家知道，陶瓷是一类质硬、性脆的无机烧结体。

就其显微结构而论，大都具有多晶多相结构。

其性能往往决定于其成份和结构。

当配方确定之后，能否达到预期的效果，关键取决于制造陶瓷粉料的工艺。

按其用途可以分为三类：①高频热补偿电容器瓷（UJ、SL）；②高频热稳定电容器瓷（NPO）；③低频高介电容器瓷（X7R、Y5V、Z5U）。

按温度系数分可以分为两类：①负温度系数电容器瓷（即高频热补偿电容器瓷）；②正温度系数电容器瓷（即平时我们常说的COG、X7R、Y5V瓷料）。

按工作频率可以分为三类：低频、高频、微波介质。

高频热补偿、热稳定电容器瓷是专供Ⅰ类瓷介电容器作介质用，其瓷料主要成分是MgTiO3、CaTiO3、SrTiO3和TiO2再加入适量的稀土类氧化物等配制而成。

其特点是介质系数较大，介质损耗小，温度系数和范围广，一般在（+120～-5600）ppm/℃之间可调。

高频热补偿电容瓷常用来制造的负温产品，其用途最广的地方就是振荡回路，像彩电高频头。

大家知道，振荡回路都是由电感和电容构成，回路中的电感线圈一般具有正的电感温度系数。

声明：1、本规格书是由风华高科授权代理商－南京南山半导体有限公司自风华高科官方网站下载整理，若有变更，恕不另行通知；2、本规格书没有足够的空间说明详细电性能参数，仅列明了标准规格，在订购产品之前谨请与风华高科代理商南京南山半导体有限公司确认。

|特性*具有高电容量稳定性，在-55℃~125℃工作范围内，其温度系数为0±30ppm/℃、0±60ppm/℃*独石结构，具有高可靠性。

*优良的焊接性和耐旱性，适合于回流焊和波峰焊。

|贴片电容封装代号与外形尺寸L(长)尺寸 1.6±0.1mm W(宽)尺寸0.8±0.1mm T(高)尺寸0.8±0.1mm 电极宽度wb 0.30±0.10mm 公制封装代号1608英制封装代号0603|通用型贴片电容特性曲线※贴片电容交流特性图※C0G贴片电容温度系数图※X7R贴片电容温度系数图※Y5V贴片电容温度系数图※Z5U贴片电容温度系数图※贴片电容偏压特性图※贴片电容器老化特性图贴片电感样品申请单南山联系资料总机：技术支持：客服：传真：电邮：客户基本资料公司名称网址：联系方式电话：传真：□生产型企业□贸易商收货地址生产产品姓名：职务：□技术□采购□其他联络人电话：手机：电邮：样品明细资料元器件名称型号及封装单机用量申请数量备注预计生产情况预计小批量生产日期：规模生产日期：样品申请日期：样品申请流程1、请详细、全面、真实填写上列各项。

表格不够填写，可自行复制。

Service@2、请以附件的形式将该文档通过E-mail发送，并请将此单打印盖章后，电邮至：：。

3、公司将根据客户所填信息并综合相关情况，由样品小组负责确定该样品申请单是否执行及如何执行。

4、收到样品申请单并经审核通过后，南京库有现货2个工作日内发出；如需订货，交期3-4周，非常规品顺延1-2周。

5、样品免费，运费到付(一般选择顺丰快递)；样品数量：单个型号5～20pcs，或根据BOM表清单按2～5套提供。

声明：1、本规格书是由风华高科授权代理商－南京南山半导体有限公司自风华高科官方网站下载整理，若有变更，恕不另行通知；2、本规格书没有足够的空间说明详细电性能参数，仅列明了标准规格，在订购产品之前谨请与风华高科代理商南京南山半导体有限公司确认。

|特性*具有高电容量稳定性，在-55℃~125℃工作范围内，其温度系数为0±30ppm/℃、0±60ppm/℃*独石结构，具有高可靠性。

*优良的焊接性和耐旱性，适合于回流焊和波峰焊。

|贴片电容封装代号与外形尺寸L(长)尺寸 1.6±0.1mm W(宽)尺寸0.8±0.1mm T(高)尺寸0.8±0.1mm 电极宽度wb 0.30±0.10mm 公制封装代号1608英制封装代号0603|通用型贴片电容特性曲线※贴片电容交流特性图※C0G贴片电容温度系数图※X7R贴片电容温度系数图※Y5V贴片电容温度系数图※Z5U贴片电容温度系数图※贴片电容偏压特性图※贴片电容器老化特性图贴片电感样品申请单南山联系资料总机：技术支持：客服：传真：电邮：客户基本资料公司名称网址：联系方式电话：传真：□生产型企业□贸易商收货地址生产产品姓名：职务：□技术□采购□其他联络人电话：手机：电邮：样品明细资料元器件名称型号及封装单机用量申请数量备注预计生产情况预计小批量生产日期：规模生产日期：样品申请日期：样品申请流程1、请详细、全面、真实填写上列各项。

表格不够填写，可自行复制。

Service@2、请以附件的形式将该文档通过E-mail发送，并请将此单打印盖章后，电邮至：：。

3、公司将根据客户所填信息并综合相关情况，由样品小组负责确定该样品申请单是否执行及如何执行。

4、收到样品申请单并经审核通过后，南京库有现货2个工作日内发出；如需订货，交期3-4周，非常规品顺延1-2周。

5、样品免费，运费到付(一般选择顺丰快递)；样品数量：单个型号5～20pcs，或根据BOM表清单按2～5套提供。

贴片电容型对照表三星国巨风华选型替代必备 SANY标准化小组 #QS8QHH-HHGX8Q8-GNHHJ8-HHMHGN#风华高科电容多层片式陶瓷电容0805CG104J500NT 1 23 4 5 6 71、尺寸2、介质种类3、标称电容量（PF ）4、误差级别5、工作电压6、端头类别7、包装方式型号 英寸 毫米 代码 介质材料 表示方法实际值 代码 误差表示方法 实际电压 标记 端头材料标记 包装 0402 * * CG COG 和NPO 100 10*100J ±5%6R3 S 纯银 T 编带0603 * * 101 10*101G ±2%100 10V C 纯铜 B 散装0805 * * 102 10*102C ±250 25V N 三层电镀 1206**500 50V三星电容多层片式陶瓷电容CL10C101JB8NNNC 1 234 5 6 7 8 9 10 11CL 表示：多层陶瓷贴片电容2、尺寸3介质种类4、标称电容量（PF ）5、误差级别6、工作电压7、厚度8端头类别型号 英寸 毫米 代码 介质材料 表示方法实际值 代码 误差表示方法 实际电压 标记 尺寸(mm) 标记 端头材料 0402 * * C P R S T U L COG P2H R2H S2H T2H U2J S2L 100 10*100 J ±5% R 4V 3N 三层电镀 0603 * * 101 10*101 G ±2% Q 40805 * * 102 10*102 C ± P 10V 89 A C D1206**O A L B 16V25V35V50VA ？B ？ Y F XX5R X7R X7S Y5V X6SK M Z±10% ±20% +80/-20% C D E F G H I J K 100V200V 250V350V 500V 630V 1000V 2000V 3000V多层片式陶瓷电容CC ×××××× NPO × BN ×××123 45TDK型号TDK贴片电容的参数识别C 2012 X7R 1H 104 K T系列名称体积材料电压容量误差包装0603=0201 CH 0J= C= T=卷带1005=0402 COG 1A=10V D= B=袋装1608=0603 JB 1C=16V J=5%2012=0805 JF 1E=25V K=10%3216=1206 X7R 1H=50V M=20%3225=1210 X5R 2A=100V Z=+80-20% 4532=1812 Y5V 2E=250V5650=2220 2J=630V4520=1808 3A=1KV3D=2KV3F=3KV。

贴片电容规格表贴片电容规格表贴片电容是一种高效的电子元器件，广泛应用于电子电路中。

以下是一些常用的贴片电容规格表，其中包括容值范围、工作电压、温度系数和尺寸等信息。

1. 0603规格贴片电容0603规格贴片电容是一种常用的小型电容，尺寸为0.06英寸×0.03英寸，也就是1.60 mm×0.80 mm。

其容值范围为1pF to 1µF，工作电压在6.3V to 50V之间。

温度系数通常为±100ppm/℃，也有一些产品温度系数更小，例如±50ppm/℃。

这种电容通常用于手机、平板电脑、笔记本电脑等小型电子设备中。

2. 0805规格贴片电容0805规格贴片电容是一种中等尺寸的电容，尺寸为0.08英寸×0.05英寸，也就是2.03 mm×1.27 mm。

其容值范围为1pF to 10µF，工作电压在6.3V to 250V之间。

温度系数通常为±100ppm/℃。

这种电容通常用于消费电子产品、车载电子设备等中等尺寸的电子设备中。

3. 1206规格贴片电容1206规格贴片电容是一种较大的电容，尺寸为0.12英寸×0.06英寸，也就是3.20 mm×1.60 mm。

其容值范围为1pFto 22µF，工作电压在6.3V to 630V之间。

温度系数通常为±100ppm/℃。

这种电容通常用于工业控制、通信设备等较大尺寸的电子设备中。

以上是常见的贴片电容规格表，但不限于此，不同品牌和型号的贴片电容可能具有不同的规格和性能参数。

在选购贴片电容时，应该根据具体的应用需求和设计要求选择合适的规格和品牌。

风华高科电容多层片式陶瓷电容0805 CG 104 J 500 N T1 2 3 4 5 6 71、尺寸2、介质种类3、标称电容量（PF）4、误差级别5、工作电压6、端头类别7、包装方式型号英寸毫米代码介质材料表示方法实际值代码误差表示方法实际电压标记端头材料标记包装0402 0.04*0.02 1.00*0.5 CG COG和NPO 100 10*100J ±5% 6R3 6.3V S 纯银T 编带0603 0.06*0.03 1.6*0.8 101 10*101G ±2% 100 10V C 纯铜 B 散装0805 0.08*0.05 2.00*1.25 102 10*102 C ±0.25PF 250 25V N 三层电镀1206 0.12*0.06 3.2*1.6 500 50V三星电容多层片式陶瓷电容CL 10 C 101 J B 8 N N N C1 2 3 4 5 6 7 8 9 10 11CL表示：多层陶瓷贴片电容2、尺寸3介质种类4、标称电容量（PF）5、误差级别6、工作电压7、厚度8端头类别型号英寸毫米代码介质材料表示方法实际值代码误差表示方法实际电压标记尺寸(mm)标记端头材料0402 0.04*0.02 1.00*0.5 CPRSTUL COGP2HR2HS2HT2HU2JS2L100 10*100 J ±5% R 4V 3 0.3 N 三层电镀0603 0.06*0.03 1.6*0.8 101 10*101 G ±2% Q 6.3V 4 0.50805 0.08*0.05 2.00*1.25 102 10*102 C ±0.25PF P 10V 89ACD0.8 0.9 0.650.851.001206 0.12*0.06 3.2*1.6 OALB 16V 25V 35V 50VAB Y F X X5RX7RX7SY5VX6SKMZ±10%±20%+80/-20%CDEFGHIJK100V200V250V350V500V630V1000V2000V3000V国巨（YAGEO）电容多层片式陶瓷电容CC ×××× × ×NPO ×BN ×××1 2 3 4 51、尺寸2、误差精度3、包装形式4、实际电压值5、标称电容量型号英制型号公制代码误差表示方法实际值代码电压代码实际值0201 0603 BCDFGJ±0.1PF±0.25PF±0.5PF±1%±2%±5%R 纸卷盘7inch 7 16V 100 10*1000402 1005 K 吸塑卷盘7inch 8 25V 101 10*101 0603 1608 P 纸卷盘13inch 9 50V 102 10*102 0805 2012 F 吸塑卷盘13inch1206 3216 C 散装1210 32251812 4532TDK贴片电容型号TDK贴片电容的参数识别C 2012 X7R 1H 104 K T系列名称体积材料电压容量误差包装0603=0201 CH 0J=6.3V C=0.25 T=卷带1005=0402 COG 1A=10V D=0.5 B=袋装1608=0603 JB 1C=16V J=5%2012=0805 JF 1E=25V K=10%3216=1206 X7R 1H=50V M=20%3225=1210 X5R 2A=100V Z=+80-20%4532=1812 Y5V 2E=250V5650=2220 2J=630V4520=1808 3A=1KV3D=2KV3F=3KV。

贴片电容封装规格表贴片电容是一种常见的电子元器件，广泛应用于电子产品中。

在使用贴片电容时，我们需要了解其封装规格，以便正确选择和使用。

下面，我们将按类别介绍贴片电容的封装规格表。

1. 0201封装规格0201封装规格是一种非常小的贴片电容封装规格，其尺寸为0.6mm x 0.3mm。

由于其尺寸非常小，因此在使用时需要特别小心，以免损坏。

0201封装规格的电容值通常在0.1pF至1uF之间。

2. 0402封装规格0402封装规格是一种比0201封装规格稍大的贴片电容封装规格，其尺寸为1.0mm x 0.5mm。

0402封装规格的电容值通常在0.1pF至10uF之间。

由于其尺寸较小，因此在使用时需要小心操作，以免损坏。

3. 0603封装规格0603封装规格是一种常见的贴片电容封装规格，其尺寸为1.6mm x 0.8mm。

0603封装规格的电容值通常在0.1pF至100uF之间。

由于其尺寸适中，因此在使用时比较方便，但也需要注意小心操作。

4. 0805封装规格0805封装规格是一种较大的贴片电容封装规格，其尺寸为2.0mm x 1.25mm。

0805封装规格的电容值通常在0.1pF至1mF之间。

由于其尺寸较大，因此在使用时比较方便，但也需要注意小心操作。

5. 1206封装规格1206封装规格是一种较大的贴片电容封装规格，其尺寸为3.2mm x 1.6mm。

1206封装规格的电容值通常在0.1pF至10mF之间。

由于其尺寸较大，因此在使用时比较方便，但也需要注意小心操作。

6. 1210封装规格1210封装规格是一种较大的贴片电容封装规格，其尺寸为3.2mm x 2.5mm。

1210封装规格的电容值通常在0.1pF至22uF之间。

由于其尺寸较大，因此在使用时比较方便，但也需要注意小心操作。

7. 1812封装规格1812封装规格是一种较大的贴片电容封装规格，其尺寸为4.5mm x 3.2mm。

1812封装规格的电容值通常在0.1pF至100uF之间。

各种贴片电容容值表X7R贴片电容简述X7R贴片电容属于EIA规定的Class 2类材料的电容。

它的容量相对稳定。

X7R贴片电容特性具有较高的电容量稳定性，在-55℃～125℃工作温度范围内，温度特性为±15%。

层叠独石结构，具有高可靠性。

优良的焊接性和和耐焊性，适用于回流炉和波峰焊。

应用于隔直、耦合、旁路、鉴频等电路中。

X7R贴片电容容量范围厚度与符号对应表0201～1206 X7R贴片电容选型表1210～2225 X7R贴片电容选型表NPO COG 贴片电容容量规格表默认分类 2009-07-15 16:28 阅读354 评论1字号：大大中中小小NPO(COG)贴片电容属于Class 1温度补偿型电容。

它的容量稳定，几乎不随温度、电压、时间的变化而变化。

尤其适用于高频电子电路。

具有最高的电容量稳定性，在-55℃～125℃工作温度范围内,温度特性为：0±30ppm/℃(COG）、0±60ppm/℃(COH）。

层叠独石结构，具有高可靠性。

优良的焊接性和和耐焊性，适用于回流炉和波峰焊。

应用于各种高频电路,如:振荡、计时电路等。

我们把用来制造片式多层瓷介电容（MLCC）的陶瓷叫电容器瓷。

这里所说的瓷介就是用电容器瓷制成的陶瓷介质。

大家知道，陶瓷是一类质硬、性脆的无机烧结体。

就其显微结构而论，大都具有多晶多相结构。

其性能往往决定于其成份和结构。

当配方确定之后，能否达到预期的效果，关键取决于制造陶瓷粉料的工艺。

按其用途可以分为三类：①高频热补偿电容器瓷（UJ、SL）；②高频热稳定电容器瓷（NPO）；③低频高介电容器瓷（X7R、Y5V、Z5U）。

按温度系数分可以分为两类：①负温度系数电容器瓷（即高频热补偿电容器瓷）；②正温度系数电容器瓷（即平时我们常说的COG、X7R、Y5V瓷料）。

按工作频率可以分为三类：低频、高频、微波介质。

高频热补偿、热稳定电容器瓷是专供Ⅰ类瓷介电容器作介质用，其瓷料主要成分是MgTiO3、CaTiO3、SrTiO3和TiO2再加入适量的稀土类氧化物等配制而成。

贴片电容规格表贴片电容是一种重要的电子元器件，广泛应用于电子电路中。

其主要特点是尺寸小、结构简单、频率响应好、性能稳定等。

在现代电子产品中，贴片电容被广泛用于滤波、耦合、解耦和稳压等方面。

本文将对贴片电容的规格进行详细介绍，以便读者更好地了解和选择适合自己的产品。

一、贴片电容的类型贴片电容分为有极性贴片电容和无极性贴片电容两种类型。

1、有极性贴片电容有极性贴片电容在使用中必须遵循极性规定，正、负极端不能连接错误。

这种电容一般是用于直流电路中，标志有“+”号和“-”号，连接时应注意极性。

2、无极性贴片电容无极性贴片电容在使用时不分正负极，两端是等效的。

这种电容一般是用于交流电路中。

二、贴片电容的参数贴片电容的参数包括电容值、公差、额定电压和温度系数等。

1、电容值电容值是指电容器存储电荷的能力，单位为法拉（F）。

贴片电容的电容值一般用pF、nF、μF等表示，常见的有10pF、100pF、1nF、10nF、100nF等。

在使用时应选择与电路设计要求一致的电容值，注意电容值的单位。

2、公差公差是指电容器的电容值与标称值之间的允许偏差范围，它一般用百分比表示。

公差越小，电容器的性能越稳定。

一般情况下，贴片电容公差为±1%、±2%、±5%等。

在使用时应选择电容公差范围内的电容器，以确保电路的性能稳定。

3、额定电压额定电压是指电容器在设计工作条件下允许的最大电压值。

电容器的额定电压一般以其极限工作电压等级表示。

例如，50V、100V、250V等。

要选择符合要求的额定电压的电容器，以免超过额定电压而发生故障。

4、温度系数温度系数是指电容器电容值随温度变化的程度，一般用ppm/℃表示。

温度系数越小，电容器电容值随温度变化的程度越小，性能越稳定。

在使用时应选择温度系数符合要求的电容器。

三、贴片电容的尺寸贴片电容的尺寸是指电容器的外观尺寸，一般用长、宽、高来表示。

贴片电容的尺寸有标准型号和非标准型号。

贴片电阻电容功率与尺寸对应表目录: 一、贴片电阻二、贴片电容三、贴片钽电容一、贴片电阻2007-12-18 16:41贴片电阻电容功率与尺寸对应表电阻封装尺寸与功率关系,通常来说: 0201 1/20W0402 1/16W0603 1/10W0805 1/8W1206 1/4W电容电阻外形尺寸与封装的对应关系是: 0402=1.0x0.5 0603=1.6x0.80805=2.0x1.21206=3.2x1.61210=3.2x2.51812=4.5x3.22225=5.6x6.5常规贴片电阻(部分)常规的贴片电阻的标准封装及额定功率如下表:英制(mil) 公制(mm) 额定功率(W)@ 70?C 0201 0603 1/20 0402 1005 1/160603 1608 1/100805 2012 1/81206 3216 1/41210 3225 1/31812 4832 1/22010 5025 3/42512 6432 1国内贴片电阻的命名方法:1、5%精度的命名:RS-05K102JTprestar atenció especial a les parts el reforç negatiu. C transport descarregaven el llum llum atenció, no tirs lliures. Barres D modelat posat no s'utilitza durant molt de temps l'interior d'apilament coixí bé per evitar la corrosió. 7.3.3 ? d'acer fl ash cul soldadura soldada productes semielaborats acer classificades segons especificacions un tidy, abocadors tot cobert, evitar la insolació i la pluja. Acer de transport B per a la soldadura de productes semielaborats cal no ser expulsat, per evitar la deformació d'acer. ? soldadura de productes semielaborats no aigua refredament, refredament pot només mogut. 7.47.4.1 general ? durant el formigó abocament de formigó Enginyeria projectes concrets, correcció reservat de la localització d'acer o canonada. B després que s'ha vessat llosa de formigó força a 1.2Mpanomés a la planta. Plantilla de costat C en força de formigó potgarantir que les vores no estan danyats per despullar, abans de despullar. ? Quan s'utilitza un vibrador, aneu amb compte de no tocarl'acer i enterrats, incrustats cargols, tub, com la correcció de deformació en una conducta oportuna. Pluja ? durant la construcció pluja suficient mesures de protecció per a cobrir les parts que han estat abocant, període de pluja, evitar l'aire lliure. 7.4.2 ? de mercaderia mescladora de ciment per la càrrega quantitativa, sobrecàrrega no està permès per evitar la pèrdua dels purins de ciment. ? Mesclador hauria de comprovar abans de l'acompliment de barreja de formigó, no superarà el temps de l'escena i nicial. C reduir els les fissures per contracció, formigó superfícies, com ara quan hi ha sense taques d'aigua, una segona pressió.2、1,精度的命名:RS-05K1002FTR ,表示电阻S ,表示功率0402是1/16W、0603是1/10W、0805是1/8W、1206是1/4W、1210是1/3W、1812是1/2W、2010是3/4W、2512是1W。

常用贴片电阻阻值速查表说明：现在的电子产品正在向小而精的方向发展，很多大规模类电子产品都使用贴片电阻来减小产品的整体体积。

我们作为电子爱好者也是经常接触到高精尖的电子产品，有时候也要自己DIY一些小巧精悍功能各异的小物件。

可是很多人对贴片电阻的标识数据不是很了解，电阻小且不好测量，为解决部分人员对贴片电阻标识的不解，也为大家以后方便速查，本人通过各种电子书籍参考，特制作出该速查文档用于电子爱好者速查贴片电阻阻值。

——小c电子下面列出了常用的5％和1％精度贴片电阻的标称值和换算值，仅供大家使用时参考。

电阻阻值换算关系Ω= Ωk = kΩ = 1,000 ΩM = MΩ = 1,000,000 Ω微型贴片电阻上的代码一般标为3位数或4位数的，3位数精度为5%，4位数的精度为1%，请大家根据精度要求挑选合适的代码类型。

代码为3位数精度5%数字代码=电阻阻值代码为3位数精度5%数字代码=电阻阻值代码为3位数精度5%数字代码=电阻阻值代码为3位数精度5%数字代码=电阻阻值1R1=0.1ΩR22=0.22ΩR33=0,33ΩR47=0.47ΩR68=0.68ΩR82=0.82Ω1R0=1Ω1R2=1.2Ω6R8=6.8ΩΩ8R2=8.2Ω100=10Ω120=12Ω150=15Ω180=18Ω220=22Ω270=27Ω330=33Ω390=39Ω470=47Ω560=56Ω680=68Ω820=82Ω101=100Ω121=120Ω151=150Ω181=180Ω221=220Ω271=270Ω331=330Ω391=390Ω471=470Ω561=560Ω681=680Ω821=820Ω102=1KΩ122=1.2KΩ152=1.5KΩ182=1.8KΩ222=2.2KΩ272=2.7KΩ332=3.3KΩ392=3.9KΩ472=4.7KΩ562=5.6KΩ682=6.8KΩ822=8.2KΩ103=10KΩ123=12KΩ153=15KΩ183=18KΩ223=22KΩ273=27KΩ333=33KΩ393=39KΩ473=47KΩ563=56KΩ683=68KΩ823=82KΩ104=100KΩ124=120KΩ154=150KΩ184=180KΩ224=220KΩ274=270KΩ334=330KΩ394=390KΩ474=470KΩ564=560KΩ684=680KΩ824=820KΩ105=1MΩ125=1.2MΩ155=1.5MΩ185=1.8MΩ225=2.2MΩ275=2.7MΩ335=3.3MΩ395-3.9MΩ475=4.7MΩ565=5.6MΩ685=6.8MΩ825=8.2MΩ106=10MΩ代码为4位数精度1%数字代码=电阻阻值代码为4位数精度1%数字代码=电阻阻值代码为4位数精度1%数字代码=电阻阻值代码为4位数精度1%数字代码=电阻阻值0R68=0.68Ω0R82=0.82Ω1R00=1Ω1R20=1.2Ω2R20=2.2Ω3R30=3.3Ω6R80=6.8Ω8R20=8.2Ω10R0=10Ω11R0=11Ω12R0=12Ω13R0=13Ω15R0=15Ω16R0=16Ω18R0=18Ω20R0=20Ω24R0=24Ω27R0=27Ω30R0=30Ω33R0=33Ω36R0=36Ω39R0=39Ω43R0=43Ω47R0=47Ω51R0=51Ω56R0=56Ω62R0=62Ω68R0=68Ω75R0=75Ω82R0=82Ω91R0=91Ω1000=100Ω1100=110Ω1200=120Ω1300=130Ω1500=150Ω1600=160Ω1800=180Ω2000=200Ω2200=220Ω2400=240Ω2700=270Ω3000=300Ω3300=330Ω3600=360Ω3900=390Ω4300=430Ω4700=470Ω5100=510Ω5600=560Ω6200=620Ω6800=680Ω7500=750Ω8200=820Ω9100=910Ω1001=1KΩ1101=1.1KΩ1201=1.2KΩ1301=1.3KΩ1501=1.5KΩ5601=5.6KΩ6201=6.2KΩ6801=6.8KΩ7501=7.5KΩ8201=8.2KΩ9101=9.1KΩ1002=10KΩ1102=11KΩ1202=12KΩ1302=13KΩ1502=15KΩ1602=16KΩ1802=18KΩ2002=20KΩ2202=22KΩ2402=24KΩ3002=30KΩ3303=33KΩ3602=36KΩ3902=39KΩ4302=43KΩ4702=47KΩ5102=51KΩ5602=56KΩ6202=62KΩ6802=68KΩ7502=75KΩ8202=82KΩ9102=91KΩ1003=100KΩ1103=110KΩ1203=120KΩ1303=130KΩ1503=150KΩ1603=160KΩ1803=180KΩ2003=200KΩ2203=220KΩ2403=240KΩ2703=270KΩ3003=300KΩ3303=330KΩ3603=360KΩ3903=390KΩ4303=430KΩ4703=470KΩ5103=510KΩ5603=560KΩ6303=630KΩ6803=680KΩ7503=750KΩ8203=820KΩ9103=910KΩ1004=1MΩ1104=1.1MΩ1204=1.2MΩ1304=1.3MΩ1504=1.5MΩ1604=1.6MΩ1804=1.8MΩ2004=2MΩ2204=2.2MΩ2404=2.4MΩ2704=2.7MΩ3004=3MΩ3304=3.3MΩ3604=3.6MΩ3904=3.9MΩ4304=4.3MΩ4704=4.7MΩ5104=5.1MΩ5604=5.6MΩ6204=6.2MΩ6804=6.8MΩ7504=7.5MΩ8204=8.2MΩ9104=9.1MΩ1005=10MΩ。

声明：1、本规格书是由风华高科授权代理商－南京南山半导体有限公司自风华高科官方网站下载整理，若有变更，恕不另行通知；2、本规格书没有足够的空间说明详细电性能参数，仅列明了标准规格，在订购产品之前谨请与风华高科代理商南京南山半导体有限公司确认。

|特性*具有高电容量稳定性，在-55℃~125℃工作范围内，其温度系数为0±30ppm/℃、0±60ppm/℃*独石结构，具有高可靠性。

*优良的焊接性和耐旱性，适合于回流焊和波峰焊。

|贴片电容封装代号与外形尺寸L(长)尺寸 1.6±0.1mm W(宽)尺寸0.8±0.1mm T(高)尺寸0.8±0.1mm 电极宽度wb 0.30±0.10mm 公制封装代号1608英制封装代号0603|通用型贴片电容特性曲线※贴片电容交流特性图※C0G贴片电容温度系数图※X7R贴片电容温度系数图※Y5V贴片电容温度系数图※Z5U贴片电容温度系数图※贴片电容偏压特性图※贴片电容器老化特性图贴片电感样品申请单南山联系资料总机：技术支持：客服：传真：电邮：客户基本资料公司名称网址：联系方式电话：传真：□生产型企业□贸易商收货地址生产产品姓名：职务：□技术□采购□其他联络人电话：手机：电邮：样品明细资料元器件名称型号及封装单机用量申请数量备注预计生产情况预计小批量生产日期：规模生产日期：样品申请日期：样品申请流程1、请详细、全面、真实填写上列各项。

表格不够填写，可自行复制。

Service@2、请以附件的形式将该文档通过E-mail发送，并请将此单打印盖章后，电邮至：：。

3、公司将根据客户所填信息并综合相关情况，由样品小组负责确定该样品申请单是否执行及如何执行。

4、收到样品申请单并经审核通过后，南京库有现货2个工作日内发出；如需订货，交期3-4周，非常规品顺延1-2周。

5、样品免费，运费到付(一般选择顺丰快递)；样品数量：单个型号5～20pcs，或根据BOM表清单按2～5套提供。
