迟滞比较器和RC负反馈回路构成方波发生器

迟滞比较器和RC负反馈回路构成方波

发生器

作者：佚名来源：本站整理发布时间：2010-4-20 17:30:15 [收藏] [评论]

迟滞比较器和RC负反馈回路构成方波发生器

方波发生器如图5.3-34所示，其电路是由一个迟滞比较器和一个RC负反馈回路构成。比较器输出电压U O被两个特性相同的稳压管限幅，在比较过程中，输出电压被稳定在正负UZ（UZ为稳压管VDZ的稳定电压、下同）而保持恒定。R1、R2为限流电阻，一般为10~100千欧。

电路的工作过程是：电源接通时刻（T=0），设C两端电压HC=0比较器输出电压UO=+，此时运放同

相端电压为

当UO=+UZ时，+UZ通过R向C充电，UC随时间按正指数规律上升，当UC上升到略高于FUZ时，UO从+UZ跳变为UZ。此后，C经R放电UC按负指数规律下降。

在C放电期间，U0=-UZ，运放同相端电压为-FUZ。当UC下降到略低于-FUZ时，UO又立刻跳到+UZ，回到初始状态如此周而复始，便有方波输出。UO及UC的波形见图5.3-34B。图中

所以方波的周期为T0为

由上可以看出，改变R、R3、R4或C，均可改变振荡频率。实用中，R常用电位器代替实现对频率的调

节。

图5.3-34N所示电路适用于产生10HZ~100KHZ频率范围内的方波，但选用高速集成运放时频率可达1 MHZ以上。频率低于2KHZ方波产生器使用这种电路，性能较好。

本文地址:https://www.doczj.com/doc/382086702.html,/article/88/171/2010/20100420216401.html

RC一阶电路的响应测试 实验报告

实验六RC一阶电路的响应测试 一、实验目的 1. 测定RC一阶电路的零输入响应、零状态响应及完全响应。 2. 学习电路时间常数的测量方法。 3. 掌握有关微分电路和积分电路的概念。 4. 进一步学会用虚拟示波器观测波形。 二、原理说明 1. 动态网络的过渡过程是十分短暂的单次变化过程。要用普通示波器观察过渡过程和测量有关的参数，就必须使这种单次变化的过程重复出现。为此，我们利用信号发生器输出的方波来模拟阶跃激励信号，即利用方波输出的上升沿作为零状态响应的正阶跃激励信号；利用方波的下降沿作为零输入响应的负阶跃激励信号。只要选择方波的重复周期远大于电路的时间常数τ，那么电路在这样的方波序列脉冲信号的激励下，它的响应就和直流电接通与断开的过渡过程是基本相同的。 2.图6-1（b）所示的 RC 一阶电路的零输入响应和零状态响应分别按指数规律衰减和增长，其变化的快慢决定于电路的时间常数τ。 3. 时间常数τ的测定方法 用示波器测量零输入响应的波形如图6-1(a)所示。 根据一阶微分方程的求解得知u c＝U m e-t/RC＝U m e-t/τ。当t＝τ时，Uc(τ)＝0.368U m。此时所对应的时间就等于τ。亦可用零状态响应波形增加到0.632 U m所对应的时间测得，如图6-1(c)所示。 (a) 零输入响应 (b) RC一阶电路(c) 零状态响应 图 6-1 4. 微分电路和积分电路是RC一阶电路中较典型的电路，它对电路元件参数和输入信号的周期有着特定的要求。一个简单的 RC T时串联电路，在方波序列脉冲的重复激励下，当满足τ＝RC<< 2（T为方波脉冲的重复周期），且由R两端的电压作为响应输出，这就是一个微分电路。因为此时 电路的输出信号电压与输入信号电压的微分成正比。如图6-2(a)

滞回电压比较器原理及特性

滞回电压比较器原理及特性 滞回电压比较器 滞回比较器又称施密特触发器,迟滞比较器。这种比较器的特点是当输入信号ui逐渐增大或逐渐减小时，它有两个阈值，且不相等，其传输特性具有“滞回”曲线的形状。 滞回比较器也有反相输入和同相输入两种方式。 UR是某一固定电压，改变UR值能改变阈值及回差大小。 以图4(a)所示的反相滞回比较器为例，计算阈值并画出传输特性 图4 滞回比较器及其传输特性 (a)反相输入；(b)同相输入 1，正向过程

正向过程的阈值为 形成电压传输特性的abcd段 2，负向过程 负向过程的阈值为 形成电压传输特性上defa段。由于它与磁滞回线形状相似，故称之为滞回电压比较器。 利用求阈值的临界条件和叠加原理方法，不难计算出图4(b)所示的同相滞回比较器的两个阈值 两个阈值的差值ΔUTH=UTH1–UTH2称为回差。 由上分析可知，改变R2值可改变回差大小，调整UR可改变UTH1和UTH2，但不影响回差大小。即滞回比较器的传输特性将平行右移或左移，滞回曲线宽度不变。 图5 比较器的波形变换 (a)输入波形；(b)输出波形

例如，滞回比较器的传输特性和输入电压的波形如图6(a)、(b)所示。根据传输特性和两个阈值(UTH1＝2V, UTH2=–2V)，可画出输出电压uo的波形，如图6(c)所示。从图(c)可见，ui在UTH1与UTH2之间变化，不会引起uo的跳变。但回差也导致了输出电压的滞后现象，使电平鉴别产生误差。 图6 说明滞回比较器抗干扰能力强的图 (a)已知传输特性；(b)已知ui 波形； (c)根据传输特性和ui波形画出的uo波形

占空比可调的方波函数发生器

西北民族大学电气工程学院课程设计说明书（2011/2012学年第二学期） 课程名称：模电课程设计 题目：正弦波发生器设计 专业班级：10级自动化一班 学生姓名：杨香林 学号：P101813404 指导教师：刘明华 设计成绩： 二〇一二年六月二十三日

目录 1.课程设计的目的 2.课程设计内容 2.1总体概述 2.11 设计任务 2.12 设计要求 2.2系统方案分析 2.3系统设计及仿真 2.4硬件设计 3.课程设计总结 4.参考文献

1、课程设计目的 1．掌握电子系统的一般设计方法。 2．理解迟滞比较器的设计原理，掌握方波函数发生器的设计原理。 3．理解555定时器的工作原理，掌握多谐振荡器的设计原理。 4．熟练运用multisim仿真软件设计和仿真电路。 5．提高综合应用所学知识来指导实践的能力。 2、课程设计总文 2.1总体概述 2.11 设计任务 使用集成运算放大器、稳压二极管、二极管、电阻等器件设计方波函数发生器。 2.12 设计要求 1、根据技术要求和现有开发环境，分析课设题目； 2、设计系统实现方案； 3、要求占空比可调；输出电压：8V<|Vo|<15V；周期：2ms

2.2系统方案分析 迟滞比较器，是将集成运放比较器的输出电压通过反馈网络加到同相端，形成正反 馈，如图2.21（a ）所示，待比较电压I 加在反相输入端。在理想情况下，它的比较特性 如图2.11（b ）所示。由图可见，它有两个门限电压，分别称为上门限电压OH U 和下门限 电压 OL U ，两者的差值称为门限宽度。 图2.2(a ） 图2.2（b ） 设比较器输出高电平 OH U ，则 OH U 和 ref U 共同加到同相输入端的合成电压为

电压比较器电路图

电压比较器电路图 单限比较器电路 OH。图1B为其传输特性。 图3为某仪器中过热检测保护电路。它用单电源供电，1/4LM339的反相输入端加一个固定的参考电压，它的值取决于R1于R2。UR=R2/（R1+R2）*UCC。同相端的电压就等于热敏元件RT的电压降。当机内温度为设定值以下时，“+”端电压大于“-”端电压，UO 为高电位。当温度上升为设定值以上时，“-”端电压大于“+”端，比较器反转，UO输出为零电位，使保护电路动作，调节R1的值可以改变门限电压，既设定温度值的大小。

图3 迟滞比较器 图1 不难看出，当输出状态一旦转换后，只要在跳变电压值附近的干扰不超过ΔU之值，输出电压的值就将是稳定的。但随之而来的是分辨率降低。因为对迟滞比较器来说，它不能分辨差别小于ΔU的两个输入电压值。迟滞比较器加有正反馈可以加快比较器的响应速度，这是它的一个优点。除此之外，由于迟滞比较器加的正反馈很强，远比电路中的寄生耦合强得多，故迟滞比较器还可免除由于电路寄生耦合而产生的自激振荡。 图2 图3为某电磁炉电路中电网过电压检测电路部分。电网电压正常时，1/4LM339的U4<2.8V，U5=2.8V，输出开路，过电压保护电路不工作，作为正反馈的射极跟随器BG1是导通的。当电网电压大于242V时，U4>2.8V，比较器翻转，输出为0V，BG1截止，U5的电压就完全决定于R1与R2的分压值，为2.7V，促使U4更大于U5，这就使翻转后的状态极为稳定，避免了过压点附近由于电网电压很小的波动而引起的不稳定的现象。由于制造了一定的回差（迟滞），在过电压保护后，电网电压要降到242-5=237V时，U4

迟滞比较器设计

迟滞比较器设计 1. 设计需求分析： 电路工作描述：例如：当Vin<300mmHg 压力对应电压值(如：2.7V)时，Vout 为低电平，当Vin>2.7V 时，Vout 为高电平，使Q7导通，Valve 信号为低电平，气阀打开。直到Vin<0.3V 时，Vout 才恢复为低电平。 血压模块过压保护电路模型如下： 说明：图中Vin 为压力传感器压力电压值 对应于迟滞比较器的电压传输特性图，VTL=0.3V ，VTH=2.7V ，VOL=0V ，VOH=VCC 。 2.电路模型计算： 从电压传输特性图可以看出，Vout=VOL 时，Vin=VTH 。由运放的虚短和虚断特性可以 得出，其中 2 R VCC Vref +=()1 *IRin IRf IRin 算式VOL Rin Vref Rf Rin VTH Rf VOL Vref Rin Vref VTH VOL Vref IRf Rin Vref VTH ?+= ?= ??= ?= =当Vout=VOH 时，Vin=VTL ，同理可得。 ()2*IRin IRf IRin 算式Rf VOH Rin Vref Rf Rin VTL Rf VOH Vref Rin Vref VTL Rf VOH Vref IRf Rin Vref VTL ?+= ?= ??= ?= =

将VTH 与VTL 相减得：()3 ........*算式Rf Rin VOL VOH VTL VTH ?= ?将需求分析中的VTL=0.3V ，VTH=2.7V ，VOL=0V ，VOH=VCC(实际为3.3V)，代入上面的算式3中，可得4..........375.1算式Rin Rf =。将算式4代入算式1中，可得到Vref=1.563V 3. 参数选择： v R1，R2电阻的选择：根据2 12 * R R R VCC Vref +=R1=1.111*R2。考虑到实际电 阻阻值和功耗方面要求，有以下电阻可选： R 2(K Ω) R 1(K Ω)22.2222.22.444233.3335.15.66612022.222224.4423033.335156.661300333.3510 566.61 为了达到精确的目的，可以用两个串联电阻代替R1。v Rin 和Rf 的选择：根据Rin Rf *375.1=，考虑到实际电阻阻值，功耗，系统电路影响等方面要求，有以下电阻可选： R i n (K Ω)R f (K Ω)1.52.062522.752.23.0252.43.32230.2524 33 4.仿真验证： 仿真工具：MultiSIM 10.0，电路原理图及仿真结果如下图所示：

基于LM324的方波、三角波、正弦波发生器(含原理图)..

课程设计(论文)说明书 题目：方波、三角波、正弦波发生器院（系）： 专业： 学生姓名： 学号： 指导教师： 职称： 2012年12 月 5 日

摘要 本文通过介绍一种电路的连接，实现函数发生器的基本功能。将其接入电源，并通过在显示器上观察波形及数据，得到结果。 电压比较器实现方波的输出，又连接积分器得到三角波，并通过差分放大器电路得到正弦波，得到想要的信号。 NI Multisim 软件结合了直观的捕捉和功能强大的仿真，能过快速、轻松、高效地对电路进行设计和验证。凭借NI Multisim ，你可以立即创建具有完整组件库的电路图，并利用0工业标准SPICE模拟器模仿电路行为。本设计就是利用Multisim软件进行电路图的绘制并进行仿真。 关键词：电源、波形、比较器、积分器、Multisim Abstract This paper introduces a circuit connection, to achieve the basic functions of function generator. Their access to power, and through the display of waveform and data, and get the result. A voltage comparator to achieve a square wave output, in turn connected integrator triangle wave, and through the triangle wave - sine wave conversion circuit to see the sine wave, the desired signal. NI Multisim software combines intuitive capture and powerful simulation, an quickly, easily, efficiently for circuit design and verification. With NI Multisim, you can immediately create a complete component library circuitdiagram, and the use of 0 industry standard SPICE simulator to mimic circuit behavior. This design is the use of Multisim software in circuit diagram and carry out simulation Key words: power, waveform, comparator, an integrator, a converter circuit, Multisim

RC一阶电路的响应测试实验报告

? 实验七 RC 一阶电路的响应测试 一、实验目的 1. 测定RC 一阶电路的零输入响应、零状态响应及完全响应。 2. 学习电路时间常数的测量方法。 3. 掌握有关微分电路和积分电路的概念。 4. 进一步学会用示波器观测波形。 二、原理说明 1. 动态网络的过渡过程是十分短暂的单次变化过程。要用普通示波器观察过渡过程和测量有关的参数，就必须使这种单次变化的过程重复出现。为此，我们利用信号发生器输出的方波来模拟阶跃激励信号，即利用方波输出的上升沿作为零状态响应的正阶跃激励信号；利用方波的下降沿作为零输入响应的负阶跃激励信号。只要选择方波的重复周期远大于电路的时间常数τ，那么电路在这样的方波序列脉冲信号的激励下，它的响应就和直流电接通与断开的过渡过程是基本相同的。 2.图7-1（b ）所示的 RC 一阶电路的零输入响应和零状态响应分别按指数规律衰减和增长，其变化的快慢决定于电路的时间常数τ。 3. 时间常数τ的测定方法: 用示波器测量零输入响应的波形如图7-1(a)所示。 根据一阶微分方程的求解得知u c ＝U m e -t/RC ＝U m e -t/τ 。当t ＝τ时，Uc(τ)＝0.368U m 。 此时所对应的时间就等于τ。亦可用零状态响应波形增加到0.632U m 所对应的时间测得，如图13-1(c)所示。 a) 零输入响应 (b) RC 一阶电路 (c) 零状态响应 图 7-1 4. 微分电路和积分电路是RC 一阶电路中较典型的电路， 它对电路元件参数和输入信号的周期有着特定的要求。一个简单的 RC 串联电路， 在方波序列脉冲的重复激励下， 当 满足τ＝RC<< 2 T 时（T 为方波脉冲的重复周期），且由R 两端的电压作为响应输出，则该电路就是一个微分电路。因为此时电路的输出信号电压与输入信号电压的微分成正比。如图 0.368t t t t 0.6320 000c u u U m c u c u u U m U m U m

迟滞比较器

迟滞比较器单门限电压比较器虽然有电路简 单、灵敏度高等特点，但其抗干 扰能力差。例如，在单门限电压v中含XX_01中，当比较器的图I有噪声或干扰电压时，其输入和所示，输出电压波形如图XX_01VvV附近出现干扰，由于在==REFthI VvV，导致将时而为，时而为OLOOH比较器输出不稳定。如果用这个v去控制电机，将出现输出电压O频繁的起停现象，这种情况是不允许的。提高抗干扰能力的一种方案是采用迟滞比较器。．电路组成1迟滞比较器是一个具有迟滞回环所示为特性的比较器。图XX_02aXX_01 图反相输入迟滞比较器原理电路，它是在反相输入单门限电压比较 器的基础上引入了正反馈网络，如其传输特性如图XX_02b所示。Vv位置互换，就可组成将与REFI同相输入迟滞比较器。 (a) 2．门限电压的估算 由于比较器中的运放处于开环状态或正反馈状态，因此一般情况vv不下，输出电压与输入电压IO成线性关系，只有在输出电压发生跳变瞬间，集成运放两个输入(b) 端之间的电压才可近似认为等于图XX_02 零，即 （1）或

设运放是理想的并利用叠加原理，则有 （2） word 编辑版． vVVVV和下门限电压的不同值（根据输出电压），可求出上门限电压或TOLOT+–OH分别为 （3） （4） 门限宽度或回差电压为 （5） ，则由式(3)~(5)XX_02a所示，且可求得设电路参数如图 ，和。 3．传输特性 开始讨论。设从，和 vvv增加当由零向正方向增加到接近前，不变。当一直保持IOI

vVvVV下跳到下跳到，到略大于。再增加，，则同时使由POLOHOI v保持不变。O vv不变，将始终保持只有当，则若减小，只要oI V。其传输特性如图XX_02b跳到所示。时，才由OH v的变化而改变的。由以上分析可以看出，迟滞比较器的门限电压是随输出电压o它的灵敏度低一些，但抗干扰能力却大大提高了 （此文档部分内容来源于网络，如有侵权请告知删除，文档可自行编辑修改内容，供参考，感谢您的配合和支持） word 编辑版． word 编辑版．

迟滞性比较器的设计方法

一种自适应迟滞性比较器的设计 关键词：迟滞电路，比较器 摘要：设计了一种由滤波器和迟滞比较器构成的传输频率信号电路。设计使用滤波器将输入信号改变适当的相位作为迟滞比较器标准端的信号，而原信号输入比较器的另一端。那么由于迟滞比较器的电压同时随输入信号改变。 迟滞电路（hysteresis circuit）又称施密特触发电路（schmitt trigger circuit）。因他能滤除干扰噪声而获得很广泛的运用。在一些应用场合中，特别在某些模/数转换电路中[1]，迟滞比较器作为抗干扰的比较器应用较多。为了获得更好的转换效果，需要较好地选择迟滞比较器正端输入的基准电压。而信号的未知为确定基准电压带来麻烦。本文设计的一种加入滤波器的迟滞比较器解决了这个问题。 1 迟滞比较器的设计 迟滞性是比较器的一种特性，他使比较器的输入阈值随输入(出)电平而改变。比较器实现的方法很多。他们都有不同形式的正反馈。最常见的即是由放大器接成正反馈组成。这类迟滞比较器由于方便的设计和放大器的标准生产成为主流。设计选用了最常见的由放大器正反馈的设计，如图1所示。 由米尔曼公式可得输入电压升高和降低时的基准电压如下式：

而电路能滤掉的噪声即迟滞性为： 由上式可知，迟滞性由电源电压和R4，R5阻值决定。本设计中V r的大小是变成的，因此正负基准电压也随V r变化，为了达到自适应的目的希望基准电压对输入有好的跟随性同时减小输出端的影响。因此将R4取值得比R5要小一个数量级。 2 滤波器的设计 设计滤波器往往要考虑下列因素： （1）工作频率范围。 （2）参数变化的灵敏度及稳定度。 （3）实际元件的重量和大小。 （4）运算放大器的电压源。 2.1 滤波器的选择[2] 本设计是工作在低频的比较器。此时当信号频率是低频时可以考虑的方式有低通、带通或全通，同时还可选择一阶或多阶。在考虑此设计后，一阶滤波器在此设计中是较好的，且低通

RC一阶电路的响应测试

实验题目RC一阶电路的响应测试 一、实验目的 1.测定RC一阶电路的零输入响应、零状态响应及完全响应。 2.学习电路时间常数的测量方法。 3.掌握有关微分电路和积分电路的概念。 4.进一步学会用示波器观测波形。 二、原理说明 1.动态网络的过渡过程是十分短暂的单次变化过程。要用普通示波器观察过渡过程和测量有关的参数，就必须使这种单次变化的过程重复出现。为此，我们利用信号发生器输出的方波来模拟阶跃激励信号，即利用方波输出的上升沿作为零状态响应的正阶跃激励信号；利用方波的下降沿作为零输入响应的负阶跃激励信号。只要选择方波的重复周期远大于电路的时间常数τ，那么电路在这样的方波序列脉冲信号的激励下，它的响应就和直流电接通与断开的过渡过程是基本相同的。 2.图2-16（b）所示的RC 一阶电路的零输入响应和零状态响应分别按指数规律衰减和增长，其变化的快慢决定于电路的时间常数τ。 3.时间常数τ的测定方法: 用示波器测量零输入响应的波形如图2-16(a)所示。 根据一阶微分方程的求解得知u c＝U m e-t/RC＝U m e-t/τ。当t＝τ时，Uc(τ)＝0.368U m。此时所对应的时间就等于τ。亦可用零状态响应波形增加到0.632U m 所对应的时间测得，如图2-16(c)所示。 τ t t 0.632 c u u U m c u U m

图 2-16 (a) 零输入响应 (b) RC 一阶电路 (c) 零状态响应 4.微分电路和积分电路是RC 一阶电路中较典型的电路， 它对电路元件参数和输入信号的周期有着特定的要求。一个简单的 RC 串联电路， 在方波序列 脉冲的重复激励下，当满足τ＝RC<<2 T 时（T 为方波脉冲的重复周期），且由R 两端的电压作为响应输出，则该电路就是一个微分电路。因为此时电路的输出信号电压与输入信号电压的微分成正比。如图2-17(a)所示。利用微分电路可以将方波转变成尖脉冲。 图2-17 (a)微分电路 (b) 积分电路 若将图2-17(a)中的R 与C 位置调换一下，如图2-17(b)所示，由 C 两端的 电压作为响应输出，且当电路的参数满足τ＝RC>>2 T ，则该RC 电路称为积分 电路。因为此时电路的输出信号电压与输入信号电压的积分成正比。利用积分电路可以将方波转变成三角波。 从输入输出波形来看，上述两个电路均起着波形变换的作用，请在实验过程仔细观察与记录。 三、实验设备 四、实验内容 实验线路板的器件组件，如图2-18所示，请认清R 、C 元件的布局及其标称值，各开关的通断位置等。 1.从电路板上选R ＝10K Ω，C ＝6800pF 组成如图2-16(b)所示的RC 充放电电路。u i 为脉冲信号发生器输出的U m ＝3V 、f ＝1KHz 的方波电压信号，并通过两根同轴电缆线，将激励源u i 和响应u C 的信号分别连至示波器的两个输入口Y A 和Y B 。这时可在示波器的屏幕上观察到激励与响应的变化规律，请测算出时间常数τ，并用方格纸按1:1 的比例描绘波形。 少量地改变电容值或电阻值，定性地观察对响应的影响，记录观察到的现象。 C

RC电路的方波响应

RC电路的方波响应 一、实验目的 1.了解RC电路的方波响应 2.分别观测积分电路与微分电路的输入输出关系 3.掌握示波器的基本调整方法和工作模式； 4.掌握用双踪示波器观测信号波形和读取波形参 数的方法 5.学习数格子测量数据； 6.学会设计简单一阶电路； 二、实验环境 硬件基础：数字万用表、双踪示波器 软件：Multisim软件 元器件：电阻、导线、电容 三、实验原理 1、积分电路 当τ=R*C>>T时的一阶电路称为积分电路，因 为此时输出信号电压与输入信号电压的积分成 正比，且响应输出为电容两端电压，即直接将 CH2接在电容两端，电路图如下：

2、微分电路 当τ=R*C<

四、实验内容 1、对示波器进行自检,并检验接地端是否正常； 2、设计一阶积分电路和微分电路； 3、搭建积分电路； 4、调节函数发生器使其输出矩形波，进行测量记 录； 5、保存记录下的波形变化，分析数据制作图表； 6、继续改为微分电路，重复4-5步； 五、实验过程 1、对示波器进行自检,并检验接地端是否正常， 测试为稳定的矩形波； 2、设计一阶电路如上图所示； 3、在面包板上搭建电路，所用电阻为 3.25kΩ， 电容为104； 4、将函数发生器调节成矩形波，测量示波器上的 波形数据； 5、调节函数发生器的信号频率，使之对应τ的1、 2、5、10倍并分别测量波形记录数据；

6、改建微分电路，重复4-5步，关闭仪器结束实 验； 六、数据记录与分析 计算过程： ∵τ=R*C=3.25 *10^（-4） ∴1/τ=3.07*10^（3）； 所以频率可取307Hz, 615Hz, 1.54kHz , 3.07kHz 1、积分电路： 307Hz下的波形： 615Hz下的波形：

LM339--迟滞比较器

LM339 ——迟滞比较器 一、功能描述 本电路是将LM339制作成一个反相迟滞比较器，通过在反相端输入信号，与 同相端的基准电压比较，当U +> U - 时，输出端相当于开路，输出高电平；当U + < U - 时，输出管饱和，相当于输出端接低电平。 二、数据说明 1、测试条件：TDS1012示波器、SG1020A数字合成信号发生器、TH-SS3022 型数显直流稳压电源 2、测试工具：万用表、TDS1012示波器、SG1020A数字合成信号发生器、 TH-SS3022型数显直流稳压电源 3、测试方法：测试前用万用表检测电路的通路与断路，测试时用示波器观 察输入和输出波形并记录。 4、测试数据： 表1 输入频率与输出的关系 测试条件：单电源输入Vcc=12V,输入正弦波，峰峰值为2V，加1V偏置，Vref=1V）

图1 输入频率与输出的关系 表2 输入电压与输出的关系 测试条件：单电源输入Vcc=12V,输入正弦波，频率为5K，Vref=1V） 5、结果分析: 迟滞比较器中加入正反馈可以克服输出端的抖动，所以在输入电压幅值增加时，输出端的幅值没有发生任何改变。输出电压的幅值不会随频率的改变而改变，但是保持高低电平的时间高度随着频率的增大而减小，并且波形随频率的增大开始产生失真，在我们的测量中，最大可以达到210KHZ。同时从上面的数据可以看出，上升时间总是大于下降时间。 三、芯片介绍 1、芯片特点：内部装有四个独立的电压比较器，工作电源电压范围宽，单

电源、双电源均可工作（单电源： 2～36V ，双电源：±1～±18V ）；消耗电流小，I CC =1.3mA;输入失调电压小，V IO =±2mV ； 共模输入电压范围宽， Vic=0～Vcc-1.5V;输出与TTL ，DTL ，MOS ，CMOS 等兼容; 输出可以用开路集电极连接“或”门. 2、芯片用途： 满足比较器的基本用途，可以用作单限比较器，迟滞比较器，窗口比较器等，用来比较电压，用得最多的是在电磁炉中，做过压过热保护。 3、引脚及封装： 采用双列直插14 脚塑料封装（DIP14）和微形的双列14 脚塑料封装（SOP14） 图2 引脚图及内部结构图 表3 主要参数

RC一阶电路的响应测试实验内容

实验五 RC一阶电路的响应测试 一、实验目的 1. 测定RC一阶电路的零输入响应、零状态响应及全响应。 2. 掌握有关微分电路和积分电路的概念。 3. 学会时间常数τ的测定方法。 4. 进一步学会用示波器观测波形。 二、原理说明 图5.1所示的矩形脉冲电压波u i可以看成是按照一定规律定时接通和关断的直流电压源U。若将此电压u i加在RC串联电路上（见图5.2），则会产生一系列的电容连续充电和放电的动态过程，在u i的上升沿为电容的充电过程，而在u i的下降沿为电容的放电过程。它们与矩形脉冲电压u i的脉冲宽度t w及RC串联电路的时间常数τ有十分密切的关系。当t w不变时，适当选取不同的参数，改变时间常数τ，会使电路特性发生质的变化。 图5.1 矩形脉冲电压波形图5.2 RC串联电路图 1. RC一阶电路的零状态响应 所有储能元件初始值为0的电路对于激励的响应称为零状态响应。电路的微分方程为：，其解为，式中，τ＝RC为该电路的时间常数。 2. RC一阶电路的零输入响应 电路在无激励情况下，由储能元件的初始状态引起的响应称为零输入响应。电路达到稳态后，电容器经R放电，此时的电路响应为零输入响应。电路的微分方程为：，其解为。RC一阶电路的零输入响应和零状态响应分别按指数规律衰减和增长（如图5.3所示），其变化的快慢决定于电路的时间常数τ。 3. 时间常数τ的测定方法 方法一：在已知电路参数的条件下，时间常数可以直接由公式计算得出，τ＝RC。 方法二：对充电曲线（零状态响应），电容的端电压达到最大值的（约0.632）倍时所需要的时间即是时间常数τ。如图5.3（a）所示，用示波器观测响应波形，取上升曲线中波形幅值的0.632倍处所对应的时间轴的刻度，计算出电路的时间常数： 其中，扫描时间是示波器上X轴扫描速度开关“t/div”的大小。是X轴上O、P两点之间占有的格数。而对放电曲线（零输入响应），时间常数是电容的端电压下降到初值的，即约0.368倍时所需要的时间，如图5.3(b)所示。 (a) 零状态响应(b) 零输入响应 图5.3 时间常数τ的测定 方法三：利用时间常数的几何意义求解。在图5.4中，取电容电压u c的曲线上任意一点A，通过A点作切线AC，则图中的次切距

方波和三角波发生器电路

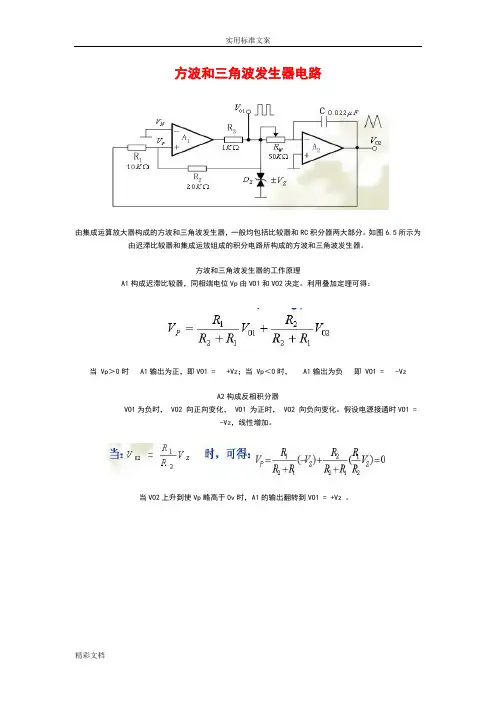

创作编号：BG7531400019813488897SX 创作者：别如克* 方波和三角波发生器电路 由集成运算放大器构成的方波和三角波发生器，一般均包括比较器和RC积分器两大部分。如图6. 5所示为由迟滞比较器和集成运放组成的积分电路所构成的方波和三角波发生器。 方波和三角波发生器的工作原理 A1构成迟滞比较器，同相端电位Vp由VO1和VO2决定。利用叠加定理可得： 当Vp＞0时A1输出为正，即VO1 = +Vz；当Vp＜0时，A1输出为负即VO1 = -Vz A2构成反相积分器 VO1为负时，VO2 向正向变化，VO1 为正时，VO2 向负向变化。假设电源接通时VO 1 = -Vz，线性增加。 当VO2上升到使Vp略高于0v时，A1的输出翻转到VO1 = +Vz 。

四、报告要求 1、课题的任务和要求。 2、课题的不同方案设计和比较，说明所选方案的理由。 3、电路各部分原理分析和参数计算。 4、测试结果及分析： （1）实测输出频率范围，分析设计值和实测值误差的来源。 （2）对应输出频率的高、中、低三点，分别实测输出电压的峰－峰值范围，分析输出电压幅值随频率变化的原因。 （3）频率特性测试，在低频端选定一个输出幅值，而后逐步调高输出频率，选12～15个测试点，用示波器观测输出对应频率下的输出幅值，填入自己预做的表格，画出电路的幅频特性。 注意：输出幅值一旦选定，在调节输出测试频率点过程中，不能再动！ （4）画出示波器观测到的各级输出波形，并进行分析；若波行有失真，讨论失真产生的原因和消除的方法。 5、课题总结 6、参考文献 2、方波、三角波发生器 （1）按图11-2所示电路及参数接成方波、三角波发生器。

迟滞比较器

迟滞比较器又可理解为加正反馈的单限比较器。 单限比较器，如果输入信号Uin在门限值附近有微小的干扰，则输出电压就会产生相应的抖动（起伏）。在电路中引入正反馈可以克服这一缺点。 图1a给出了一个迟滞比较器，人们所熟悉的“史密特”电路即是有迟滞的比较器。图1b为迟滞比较器的传输特性。 不难看出，当输出状态一旦转换后，只要在跳变电压值附近的干扰不超过ΔU 之值，输出电压的值就将是稳定的。但随之而来的是分辨率降低。因为对迟滞比较器来说，它不能分辨差别小于ΔU的两个输入电压值。迟滞比较器加有正反馈可以加快比较器的响应速度，这是它的一个优点。除此之外，由于迟滞比较器加的正反馈很强，远比电路中的寄生耦合强得多，故迟滞比较器还可免除由于电路寄生耦合而产生的自激振荡。 迟滞比较器 迟滞比较器的输出VO与输入VI不成线性关系，输出电压的转换临界条件是 门限电压VP（同相输入端的电压）≈VN（反相输入端的电压）=VI（参考基准电压）VP=VN=[（R1×VREF）/（R1+R2）]+[（R2×VO）/（R1+R2）] （公式-1） 根据输出电压VO的不同值（VOH或VOL）可以分别求出上门限电压VT+和下门限电压VT-分别为： VT+={[1+（R1/R2）]×VREF}-[（R1/R2）×VOL]（公式-2） VT-={[1+（R1/R2）]×VREF}-[（R1/R2）×VOH]（公式-3） 那麽门限宽度为： ΔVT=（R1/R2）×（VOH-VOL）（公式-4）

已知工作电压=12V 基准电压VREF=1V 输入电压VI=1～5V R1=1000Ω=1KΩ R2=1000000Ω=1MΩ 反馈系数=R1/(R1+R2)=0.000999 比较器输出电压VOH=12V, VOL=0V 而比较器的门限宽度/输出电压=反馈系数 即反馈系数×输出电压=门限宽度 0.000999×12=0.011988≈0.012V 根据（公式-2）VT+={[1+（R1/R2）]×VREF}-[（R1/R2）×VOL] ={[1+（1000/1000000）]×1}-[（1000/1000000）×0] =1.001-0 =1.001(V) 根据（公式3）VT-={[1+（R1/R2）]×VREF}-[（R1/R2）×VOH] ={[1+（1000/1000000）]×1}-[（1000/1000000）×12] =1.001-0.012 =0.989(V) 根据（公式-4）ΔVT=（R1/R2）×（VOH-VOL） =（1000/1000000）×12 =0.012(V) 验证 VT+-VT- =1.001-0.989=0.012(V) 可以通过改变R2达到改变反馈系数来调节ΔVT的范围。 例如将R2改为10KΩ时，则

方波发生器

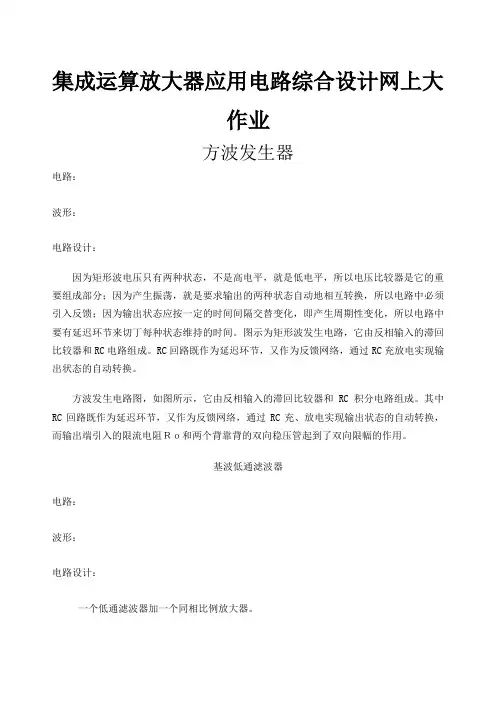

集成运算放大器应用电路综合设计 网上大作业
