三相异步电动机结构详细图解图1封闭式三相异步电动机的结构1—端盖2-轴承3—机座4-定子绕组5-转子6—轴承7-端盖8—风扇9—风罩10—接线盒异步电动机的结构也可分为定子。
转子两大部分.定子就是电机中固定不动的部分，转子是电机的旋转部分.由于异步电动机的定子产生励磁旋转磁场,同时从电源吸收电能，并产生且通过旋转磁场把电能转换成转子上的机械能，所以与直流电机不同，交流电机定子是电枢。
另外，定。
转子之间还必须有一定间隙（称为空气隙），以保证转子的自由转动。
异步电动机的空气隙较其他类型的电动机气隙要小，一般为0。
2mm~2mm。
三相异步电动机外形有开启式。
防护式.封闭式等多种形式，以适应不同的工作需要。
在某些特殊场合,还有特殊的外形防护型式，如防爆式。
潜水泵式等。
不管外形如何电动机结构基本上是相同的。
现以封闭式电动机为例介绍三相异步电动机的结构。
如图1所示是一台封闭式三相异步电动机解体后的零部件图。
1.定子部分定子部分由机座。
定子铁心。
定子绕组及端盖。
轴承等部件组成。
(1）机座。
机座用来支承定子铁心和固定端盖。
中.小型电动机机座一般用铸铁浇成,大型电动机多采用钢板焊接而成。
（2）定子铁心。
定子铁心是电动机磁路的一部分。
为了减小涡流和磁滞损耗，通常用0.5mm厚的硅钢片叠压成圆筒，硅钢片表面的氧化层(大型电动机要求涂绝缘漆)作为片间绝缘，在铁心的内圆上均匀分布有与轴平行的槽,用以嵌放定子绕组.(a）直条形式（b）斜条形式图2 笼型异步电动机的转子绕组形式（3)定子绕组。

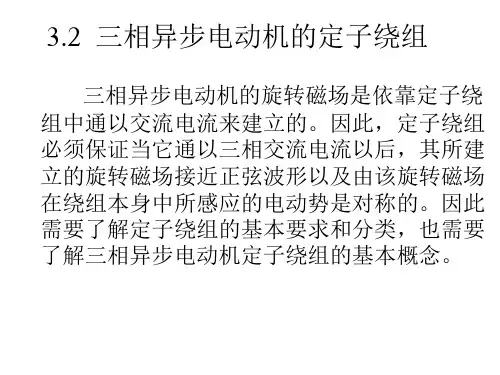

定子绕组是电动机的电路部分，也是最重要的部分，一般是由绝缘铜(或铝)导线绕制的绕组联接而成。
它的作用就是利用通入的三相交流电产生旋转磁场。
通常，绕组是用高强度绝缘漆包线绕制成各种型式的绕组，按一定的排列方式嵌入定子槽内。
槽口用槽楔(一般为竹制)塞紧。
槽内绕组匝间.绕组与铁心之间都要有良好的绝缘.如果是双层绕组(就是一个槽内分上下两层嵌放两条绕组边），还要加放层间绝缘。

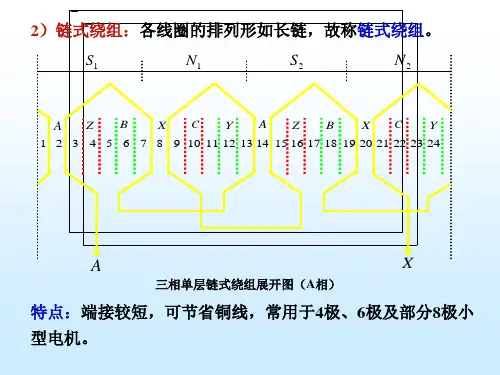

电机人不得不看的电机绕组展开图，掌握电机人该懂的绕组嵌线工艺第一节、三相单层链式绕组嵌线工艺单层链式绕组由形状、几何尺寸和节距相同的线圈连接而成，整个外形如长链。
链式绕组的每个线圈节距相等并且制造方便；线圈端部连线较短并且省铜。
主要用于q=2的4、6、8极小型三相异步电动机。

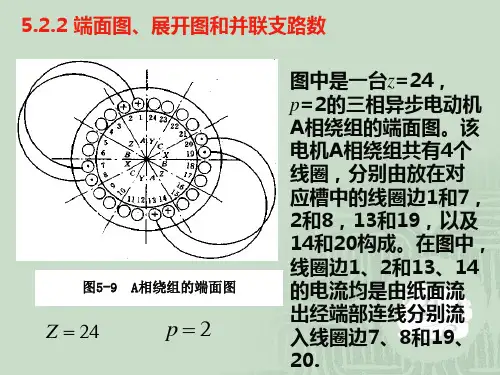

图1是三相4极24槽单层链式绕组展开图。

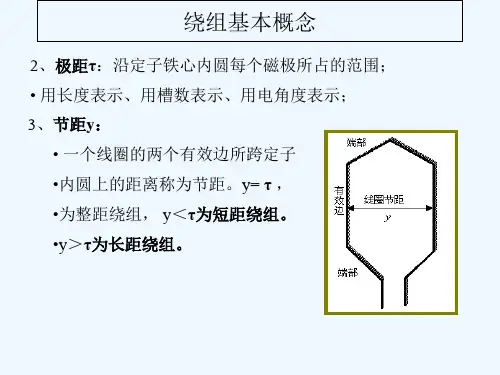

每极每相槽数为2，线圈节距为1—6。
图1展开图上面一行数字表示嵌线顺序，下面一行数字表示线槽序号。
由图可以看出每一相都有4个线圈。
每一个线圈都有两个边，通常我们把先下的那一个边称为下层边，例如本例中的奇数槽里下的那一边（图上每个线圈的左边），都是下层边；后下的那一边称为上层边，例如本例中的偶数槽里下的那一边（图上每个线圈的右边），都是上层边。
每一个上层边都压着两个下层边，例如本例中的6槽里下的上层边压着5槽、3槽下的下层边，由此可见，单层链式绕组嵌线时一定要吊起两把线圈最后下，即吊把线圈2把。
嵌线步骤是按次序先嵌下层边，后嵌上层边；最后嵌吊起的两把线圈的上层边。
具体的嵌线顺序如下：（1）选好第一槽位置，靠近机座出线口。
（2）嵌槽1（U相第一个线圈的下层边），上层边吊起。
（3）空一槽24，嵌23槽（W相第一个线圈的下层边），上层边吊起。
（4）再空一槽22，嵌21槽（V相第一个线圈的下层边），上层边按节距1—6压着1槽、23槽的下层边嵌入槽2。
（5）再空一槽20，嵌入19槽（U相第二个线圈的下层边），上层边按节距1—6压着23槽、21槽下层边嵌入24槽。
此线圈与本相第一个线圈的连接关系是上层边与上层边相连或下层边与下层边相连，即尾、尾或首、首相连。
（6）以后W、V相按空一槽嵌入一槽的次序，轮流将U、W、V 三相的4个线圈嵌完。
最后把吊把线圈两把嵌入，至此整个绕组全部嵌完。
单层链式绕组的嵌线规律是：嵌1槽，空1槽，吊2把线圈。
简称为“嵌1空1吊2”。
按此种方法嵌线，同相线圈之间的过桥线可不截断，连接时要注意翻把，使其首首相连、尾尾相连。
电机绕组展开图
直流电机的励磁绕组有好几种，有串励绕组，并励绕组，他励绕组。
转子上的绕组叫电枢绕组。
换向极上有换向绕组（用于改善电机换向）。
大容量的直流电机上，极靴上可能还会有补偿绕组（减小电枢反应带来的副作用）。
单相电机分主绕组和副绕组，也有的叫法是运行绕组和启动绕组。
三相异步电机一般就是定子绕组和转子绕组，一般的三相异步电机转子绕组是铸铝导条或都铜条，绕线式异步电机转子绕组也是嵌进去的漆包线。
同步电机分定子绕组和励磁绕组，有的同步电机有阻尼绕组，有的同步电动机有启动绕组。
三相异步电动机结构详细图解图1封闭式三相异步电动机的结构1—端盖2—轴承3-机座4—定子绕组5—转子6—轴承7—端盖8—风扇9-风罩10-接线盒异步电动机的结构也可分为定子。
转子两大部分。
定子就是电机中固定不动的部分，转子是电机的旋转部分。
由于异步电动机的定子产生励磁旋转磁场，同时从电源吸收电能,并产生且通过旋转磁场把电能转换成转子上的机械能，所以与直流电机不同,交流电机定子是电枢。
另外，定.转子之间还必须有一定间隙（称为空气隙)，以保证转子的自由转动。
异步电动机的空气隙较其他类型的电动机气隙要小，一般为0。
2mm～2mm。
三相异步电动机外形有开启式.防护式。
封闭式等多种形式，以适应不同的工作需要。
在某些特殊场合，还有特殊的外形防护型式，如防爆式。
潜水泵式等。
不管外形如何电动机结构基本上是相同的。
现以封闭式电动机为例介绍三相异步电动机的结构。
如图1所示是一台封闭式三相异步电动机解体后的零部件图。
1。
定子部分定子部分由机座。
定子铁心.定子绕组及端盖.轴承等部件组成.（1）机座。
机座用来支承定子铁心和固定端盖.中.小型电动机机座一般用铸铁浇成，大型电动机多采用钢板焊接而成。
（2)定子铁心。
定子铁心是电动机磁路的一部分。
为了减小涡流和磁滞损耗,通常用0。
5mm厚的硅钢片叠压成圆筒,硅钢片表面的氧化层（大型电动机要求涂绝缘漆)作为片间绝缘，在铁心的内圆上均匀分布有与轴平行的槽，用以嵌放定子绕组。
（a)直条形式（b）斜条形式图2 笼型异步电动机的转子绕组形式（3）定子绕组。
定子绕组是电动机的电路部分，也是最重要的部分，一般是由绝缘铜（或铝）导线绕制的绕组联接而成。
它的作用就是利用通入的三相交流电产生旋转磁场.通常，绕组是用高强度绝缘漆包线绕制成各种型式的绕组，按一定的排列方式嵌入定子槽内。
槽口用槽楔（一般为竹制)塞紧。
槽内绕组匝间.绕组与铁心之间都要有良好的绝缘。
如果是双层绕组(就是一个槽内分上下两层嵌放两条绕组边）,还要加放层间绝缘。
学习┃看电机绕组展开图，掌握绕组嵌线工艺看电机绕组展开图，学习绕组嵌线工艺第二节、三相单层同心式绕组嵌线工艺同心式绕组由几个几何尺寸和节距不等的线圈连成同心形状的线圈组构成。
同心式绕组端部连线较长，适用于q=4、6、8等偶数的2极小型三相异步电动机。
图2是三相2极24槽单层同心式绕组的展开图。
每极每相槽数为4，节距为1—10、24—11（见U相）。
展开图上面一行数字表示嵌线顺序，下面一行数字表示线槽序号。
由图可以看出每一相都有2组线圈，每一组线圈都有两个同心线圈组成。
线圈的下层边（图上每个线圈的左边）分别嵌在槽1、24，21、20，17、16，13、12，9、8，5、4内；上层边（图上每个线圈的右边）嵌在其余的槽内。
每一组的两个上层边都压着4个下层边，例如U相第一组线圈的上层边槽10、11压着W相的下层边槽9、8和V相的下层边槽5、4，由此可见，此种嵌线工艺吊把线圈为图24把。
嵌线的步骤仍然是按次序先嵌下层边，后嵌上层边；最后嵌吊起的4把线圈的上层边。
具体的嵌线次序如下：1) 选好第一槽位置，靠近机座出线口。
2) 嵌槽1、24。
把U相第一组小线圈的下层边嵌入槽1，大线圈的下层边嵌入槽24；它们的上层边不嵌（吊把线圈）。
3) 空两个槽（槽23、22），嵌槽21、20（W相第一组线圈的两个下层边），上层边也不嵌入（吊把线圈）。
4) 再空两个槽（槽19、18），嵌槽17、16（V相第一组线圈的两个下层边），上层边根据节距压着槽1、24、21、20四个下层边嵌入槽2、3内。
5) 按空两槽嵌两槽的方法，依次序把其余的线圈嵌完，最后把吊把线圈依次嵌入槽内。
嵌线规律是：嵌2空2吊4。
按此种方法嵌线，同相线圈之间的过桥线可不截断。
同相2组线圈之间连接时要注意翻把，使其首首相连、尾尾相连；每组同心线圈之间要串联连接，首尾相连。
最后留出的6个线头，隔一即为同名端，如V1、U1、W1和W2、V2、U2。
三相单层同心式绕组与单层链式绕组的区别单层同心式绕组是2个或者更多的线圈同心的套在一起组成一个极相组，单层链式绕组则是各个线圈的大小或者说节距都是相同的。
