一台36槽4极三相异步电动机,要求用交叉链式绕组画展开图

三相电动机电机线圈绕法图解
先看铭牌，它是电机绕线的依据
用冲子把废线清理干净
这是废线
查数据，0.90和0.96的圆铜漆包线两根并绕47匝
用线模100的和95的，大大小大大小，距离115公分
然后绕线
绕三个，每个有6个线圈
其中一个首头和尾头的线头留长些
裁纸
数据
放好
放好
开始下线
开始先下A相，两把
接着再下C相，要吊两相的把下C相是向后空一槽
然后下B相，空两槽，还要掏把
然后C相不掉把了，要复把这样一直组下去
开始吊把的最后要复把最后插入相间绝缘纸
整理形状
最后浸漆，用灯棍烘烤直至线圈端部硬了即可
4极36槽
注意以下几点：每相只有首头和尾头，中间无接头。

在组线时要
时刻记得掏把和反把。

到最后只有首头和尾头6个头中间无任何接头。

绕组为交叉式的，电机绕组有链式的，同心式的，交叉式。

超过15千瓦以上就是双层嵌法，接线是多路接法儿。

修电机要的是工艺，熟能生巧，修潜水泵工艺要求更高，手要轻，快，稳.。

学习┃看电机绕组展开图，掌握绕组嵌线工艺看电机绕组展开图，学习绕组嵌线工艺第三节、三相单层交叉式绕组嵌线工艺单层交叉式绕组由线圈数和节距不相同的两种线圈组构成，同一组线圈的形状、几何尺寸和节距均相同，各线圈组的端部互相交叉。

交叉式绕组由两大一小线圈交叉布置。

单层交叉式绕组线圈端部连线较短，有利于节省材料，并且省铜。

广泛用于q>1的且为奇数的小型三相异步电动机。

图3是三相4极36槽的单层交叉式绕组展开图。

每极每相槽数为3，线圈节距两个：一个是1—9，一个是1—8。

图3展开图上面一行数字表示嵌线顺序，下面一行数字表示线槽序号。

由图可以看出每一相由6个线圈组成，其中两个小线圈，节距为1—8，4个大线圈组成两组，节距为1—9。

线圈的下层边（图上每个线圈的左边）依次嵌在槽1、2、4、7、8、10、13、14、16、19、20……内，上层边（图上每个线圈的右边）依次嵌在槽29、30、33、35、36、3、5、6……内。

每一个上层边都压着三个下层边，如嵌在槽29、30的上层边压着嵌在槽31、32、34的下层边，由此可见，此种嵌线方法吊把线圈为3把。

嵌线的步骤仍然是按次序先嵌下层边，后嵌上层边；最后嵌吊起的3把线圈的上层边。

具体的嵌线次序如下：(1)选好第一槽位置，靠近机座出线口。

(2)嵌槽1、2（U相两个大线圈的下层边，引出线头U1），上层边吊起（吊把线圈）。

(3)空一槽3，嵌槽4（W相小线圈的下层边,引出线头W2）,上层边吊起（吊把线圈）(4)再空两槽5、6，嵌槽7、8（V相大线圈的下层边，引出线头V1）,上层边按照节距1—9压着槽1、2、4三个下层边分别嵌入槽35、36。

(5)再空一槽9，嵌槽10（U相小线圈的下层边，U相大、小线圈的连接方式是上层边与上层边相连，下层边与下层边相连），上层边按节距1—8压着槽4、7、8三个下层边嵌入槽3。

(6)再空两槽11、12，嵌槽13、14（W相大线圈的下层边，W相大、小线圈的连接方式是上层边与上层边相连，下层边与下层边相连）,上层边按照节距1—9压着槽7、8、10三个下层边分别嵌入槽5、6。

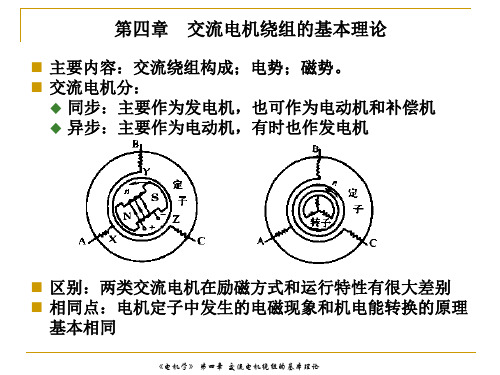

第四章交流电机的修理1、交流电机的地位：在实际应用中，交流电机约占全部使用电机的85％以上，因此，掌握交流电机的修理工艺及试验方法，对于维修电工来说，有着十分重要的意义。

2、交流电机分类：交流电机有同步电机和异步电机两大类。

它们的定子结构完全相同，但转子区别很大。

第一节交流电机的绕组及其展开图一、概述1、三相交流电机的绕组指哪些绕组：三相同步电机定子绕组及三相异步电机的定子绕组和三相异步电机的转子绕组都称为三相交流电机的绕组。

2、电枢绕组指哪些绕组：由于三相电机的定子绕组或直流电机的转子绕组为是能量转换的“枢钮”，所以又称为电枢绕组。

（一）三相交流电机绕组构成的原则交流电机绕组的构成原则有以下三点。

1、三相交流电机的绕组必须是对称分布的。

对称的三相绕组应符合以下的条件①各相绕组的导体数、并联支路数相等，导体的规格一样。

②每相绕组在定子内圆周上均匀地分布，三相绕组在空间位置上各相差一个相同的角度。

2、绕组所建立的磁场在气隙中的分布接近正弦以使电机具有良好的性能3、要有一定的经济指标，即在相同的功率情况下体积小，材料省、紧固耐用。

（二）交流电机绕组的分类交流电机绕组的种类很多1、按相数分：有单相和三相绕组；2、按槽内层数分：⑪单层绕组：同心式、交叉式和链式；⑫双层绕组：有叠绕组和波绕组；3、按每极每相所占的槽数是整数还是分数：又有整数槽和分数槽两种本节仅以三相单层和双层绕组为例说明绕组的排列和连接。

（三）绕组的几个基本术语组元件。

线圈单元可以由一匝或互相绝缘的多匝导体组成，如图4—1所示。

有效部分：线圈单元有两个线圈边，每个线圈边嵌放在槽内直线部分的叫有效部分；端部：槽外部分叫端部。

首端和末端：线圈单元有两个引出线，一个叫首端，另一个叫末端。

2、极对数p 电机的主磁场沿气隙按N 、S 、N 、S ……交替分布，一对磁极形成一个周期。

如果沿气隙有户 个周期，则极对数为声。

图4—2是极对数p=4的电机的磁场分布情况。

电动机绕组展开图的画法所谓展开图，就是将电动机定子铁心带绕组用刀切开并摊平，按电动机绕组在定子铁心上的布置，画出的一种绕组展开图。

例1、一台24槽，4极电机，要求采用同心式绕组布置，求画绕组展开图。

1、根据要求先出每极所占槽数每极所占槽数=电动机的总槽数/(2P) 或=电动机的总槽数/4（极数）每极所占槽数=24/4=6槽如下图所示2、求出每极每相所占（即为极相组）槽数，即在一个磁极里（N或S）按三相平分所得的槽数。

每相在每个磁极里均按A、C、B的规律排列，而每相所占的槽数必定相等。

如下图所示。

每极每相所占槽数=每极所占槽数/3相=6/3=2槽3、画第一相绕组展开图根据上面计算分配得知，每极每相所占槽数为2，即第一极N中，A相占2槽（1、2槽）。

而第二极S中，A相也占2槽（7、8槽）。

第三极N中，A相也一样占2槽（13、14槽）。

而第四极S中，A相同样也占2槽（19、20槽）。

对于单层电动机而言，一个线圈有二个有效边，如果它的第一个有效边在N极，则另一个有效边就是在S极。

根据同心式绕组的画法，我们得出第一个N极和第二个S极的1------8槽（y=7)、2------7槽(y=5)相连的二个绕组，而第三个N极与第四个S极的连接与上面是相同的，分别是13------20、14------19相连，同样组成另二个绕组。

这样A相绕组全部画完（画时应逆时针方向）。

4、绕组的连接绕组的连接是按顺电流方向，逆时针，依绕组先后排列顺序依次连接。

A、电流的方向在同性磁极下电流方向必定相同，在异性磁极下电流的方向必定相反。

根据经验，相邻二相的电流方向恰恰相反（初学时电流方向一定要搞清）。

对于一个绕组而言，若规定了它的进出线的位置，按上图第一个线圈是由第1槽进线(它位于N极），可以确定电流的流向是向上。

而电流不管匝数有多少电流总是由第8槽流出（它位于S极），故电流的流向必定是向下的。

又由于第2槽与第1槽同处于N极，故第2槽的电流方向与第1槽相同，同是向上。
