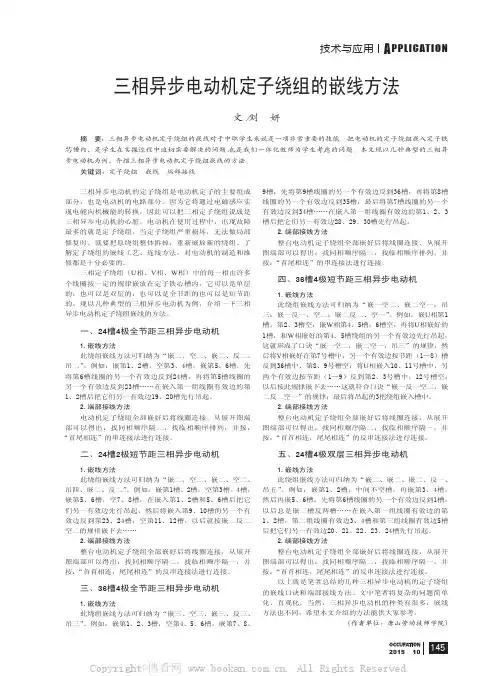

技术与应用A PPLICATION145OCCUPATION2015 10三相异步电动机定子绕组的嵌线方法文/刘 妍摘 要:三相异步电动机定子绕组的嵌线对于中职学生来说是一项非常重要的技能。
把电动机的定子绕组嵌入定子铁芯槽内,是学生在实操过程中迫切需要解决的问题,也是我们一体化教师为学生考虑的问题。
本文现以几种典型的三相异步电动机为例,介绍三相异步电动机定子绕组嵌线的方法。
关键词:定子绕组 嵌线 端部接线三相异步电动机的定子绕组是电动机定子的主要组成部分,也是电动机的电路部分。
因为它将通过电磁感应实现电能向机械能的转换,因此可以把三相定子绕组说成是三相异步电动机的心脏。
电动机在使用过程中,出现故障最多的就是定子绕组,当定子绕组严重损坏,无法做局部修复时,就要把原绕组整体拆掉,重新嵌放新的绕组。
了解定子绕组的嵌线工艺、连线方法,对电动机的制造和维修都是十分必要的。
三相定子绕组(U 相、V 相、W 相)中的每一相由许多个线圈按一定的规律嵌放在定子铁心槽内,它可以是单层的,也可以是双层的,也可以是全节距的也可以是短节距的。
现以几种典型的三相异步电动机为例,介绍一下三相异步电动机定子绕组嵌线的方法。
一、24槽4极全节距三相异步电动机1.嵌线方法此绕组嵌线方法可归纳为“嵌二、空二、嵌二、反二、吊二”。
例如:嵌第1、2槽,空第3、4槽,嵌第5、6槽,先将第6槽线圈的另一个有效边反到24槽,再将第5槽线圈的另一个有效边反到23槽……在嵌入第一组线圈有效边的第1、2槽后把它们另一有效边19、20槽先行吊起。
2.端部接线方法电动机定子绕组全部嵌好后将线圈连接,从展开图端部可以得出:找同相顺序隔二,找临相顺序排列,并按:“首尾相连”的串连接法进行连接。
二、24槽2极短节距三相异步电动机1.嵌线方法此绕组嵌线方法可归纳为“嵌二、空二、嵌二、空二、吊四、嵌二、反二”。
例如:嵌第1槽、2槽,空第3槽、4槽,嵌第5、6槽,空7、8槽,在嵌入第1、2槽和5、6槽后把它们另一有效边先行吊起,然后将嵌入第9、10槽的另一个有效边反到第23、24槽,空第11、12槽,以后就按嵌二反二空二的规律嵌下去……2.端部接线方法整台电动机定子绕组全部嵌好后将线圈连接,从展开图端部可以得出:找同相顺序隔二,找临相顺序隔一,并按:“首首相连,尾尾相连”的反串连接法进行连接。

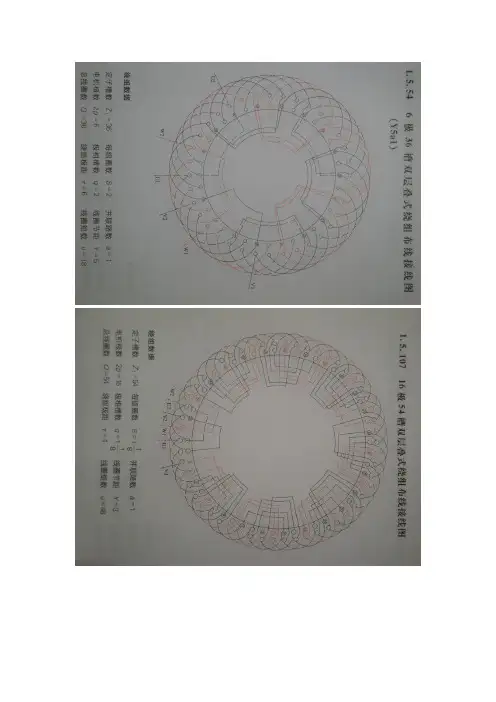

二极12槽布线图
四极12槽布线图
四极16槽布线图
二极18槽布线图
二极18槽布线图
四极36槽布线图
四极36槽布线图
二极42槽布线图
十极60槽布线图(五路并联)
八极72槽布线图(四路并联)
八极60槽布线图(二路并联)
八极54槽布线图(二路并联)
八极48槽布线图(庶极)
八极48槽布线图(双层叠式四路并联)
八极48槽布线图(二路并联)
八极36槽布线图
八极24槽布线图
八极24槽布线图
八极24槽布线图
六极54槽布线图(六路并联)
六极45槽布线图
六极36槽布线图
六极36槽布线图(双层叠式三路并联)
六极36槽布线图
六极27槽布线图
六极18槽布线图
六极18槽布线图
四极60槽
四极48槽布线图(双层叠式四路并联)
四极48槽布线图(二路并联)
四极36槽布线图
四极36槽布线图(双层叠式)
四极36槽布线图
四极36槽布线图
四极30槽布线图(双层迭式)
四极24槽布线图
四极24槽布线图(双层叠式)
四极24槽布线图
四极18槽布线图
二极36槽布线图(双层叠式)
二极36槽布线图
二极30槽布线图
二极24槽布线图(双层叠式)
二极24槽布线图
二极24槽布线图
二极18槽布线图
二极18槽布线图。

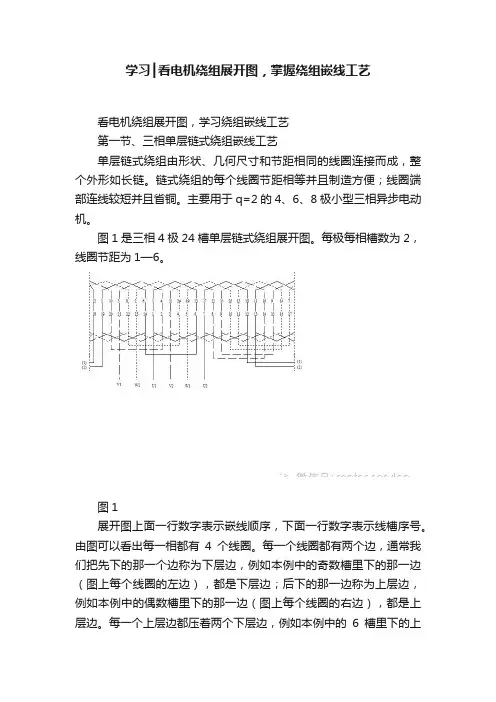

学习┃看电机绕组展开图,掌握绕组嵌线工艺看电机绕组展开图,学习绕组嵌线工艺第一节、三相单层链式绕组嵌线工艺单层链式绕组由形状、几何尺寸和节距相同的线圈连接而成,整个外形如长链。
链式绕组的每个线圈节距相等并且制造方便;线圈端部连线较短并且省铜。
主要用于q=2的4、6、8极小型三相异步电动机。
图1是三相4极24槽单层链式绕组展开图。
每极每相槽数为2,线圈节距为1—6。
图1展开图上面一行数字表示嵌线顺序,下面一行数字表示线槽序号。
由图可以看出每一相都有4个线圈。
每一个线圈都有两个边,通常我们把先下的那一个边称为下层边,例如本例中的奇数槽里下的那一边(图上每个线圈的左边),都是下层边;后下的那一边称为上层边,例如本例中的偶数槽里下的那一边(图上每个线圈的右边),都是上层边。
每一个上层边都压着两个下层边,例如本例中的6槽里下的上层边压着5槽、3槽下的下层边,由此可见,单层链式绕组嵌线时一定要吊起两把线圈最后下,即吊把线圈2把。
嵌线步骤是按次序先嵌下层边,后嵌上层边;最后嵌吊起的两把线圈的上层边。
具体的嵌线顺序如下:(1)选好第一槽位置,靠近机座出线口。
(2)嵌槽1(U相第一个线圈的下层边),上层边吊起。
(3)空一槽24,嵌23槽(W相第一个线圈的下层边),上层边吊起。
(4)再空一槽22,嵌21槽(V相第一个线圈的下层边),上层边按节距1—6压着1槽、23槽的下层边嵌入槽2。
(5)再空一槽20,嵌入19槽(U相第二个线圈的下层边),上层边按节距1—6压着23槽、21槽下层边嵌入24槽。
此线圈与本相第一个线圈的连接关系是上层边与上层边相连或下层边与下层边相连,即尾、尾或首、首相连。
(6)以后W、V相按空一槽嵌入一槽的次序,轮流将U、W、V 三相的4个线圈嵌完。
最后把吊把线圈两把嵌入,至此整个绕组全部嵌完。
单层链式绕组的嵌线规律是:嵌1槽,空1槽,吊2把线圈。
简称为“嵌1空1吊2”。
按此种方法嵌线,同相线圈之间的过桥线可不截断,连接时要注意翻把,使其首首相连、尾尾相连。
