后浇带施工工艺详细图文

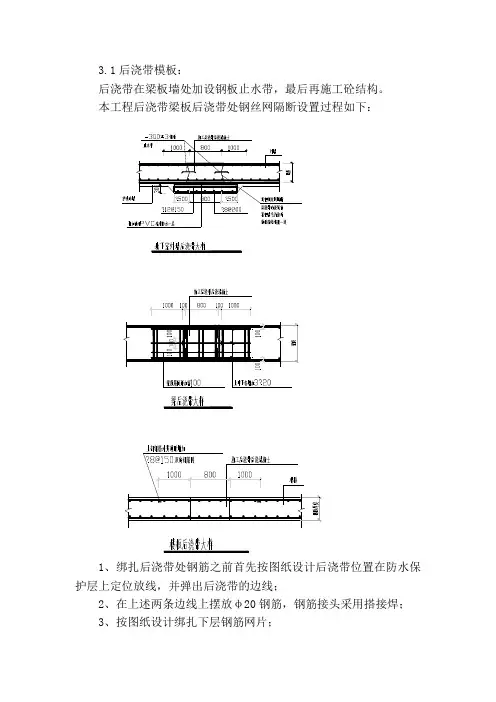

3.1后浇带模板：
后浇带在梁板墙处加设钢板止水带，最后再施工砼结构。

本工程后浇带梁板后浇带处钢丝网隔断设置过程如下：
1、绑扎后浇带处钢筋之前首先按图纸设计后浇带位置在防水保护层上定位放线，并弹出后浇带的边线；
2、在上述两条边线上摆放φ20钢筋，钢筋接头采用搭接焊；
3、按图纸设计绑扎下层钢筋网片；
4、采用φ20钢筋截成500长一支作为立柱，立柱底部焊接于后浇带边线处放置的钢筋上，立柱的中部点焊于底板下层钢筋网片上，立柱间距为500mm；
5、立柱焊接完毕后顶部抄水平点，挂线将露头的钢筋头割掉；
6、钢筋立柱的顶部同样焊接一根φ20钢筋；
7、后浇带凹槽内放置480宽成小卷的特密钢丝网（40目钢丝网），将钢丝网展开铺垫于后浇带边线处的钢筋下，居中铺设，然后将钢丝网两边兜起，采用扎丝绑扎于底板下层钢筋网片上；
8、上部采用同样的方法包裹，形成止水板下部隔离带；
9、上述工作完成后在隔离带旁边摆放止水钢板，然后绑扎上层钢筋网片；
10、上层钢筋网片绑扎完毕，将止水钢板用拉杆（φ16）焊接于上部钢筋网片上，止水钢板中部紧贴隔离带上部钢筋，防止漏浆；
11、根据图纸设计上部钢筋网片的钢筋规格、间距，采用木方上铺钉竹胶板形成“木闸”，将木闸安放于止水钢板上部；
12、加强带模板支设以及加固同后浇带模板支设及加固，只是将止水钢板安装取消。

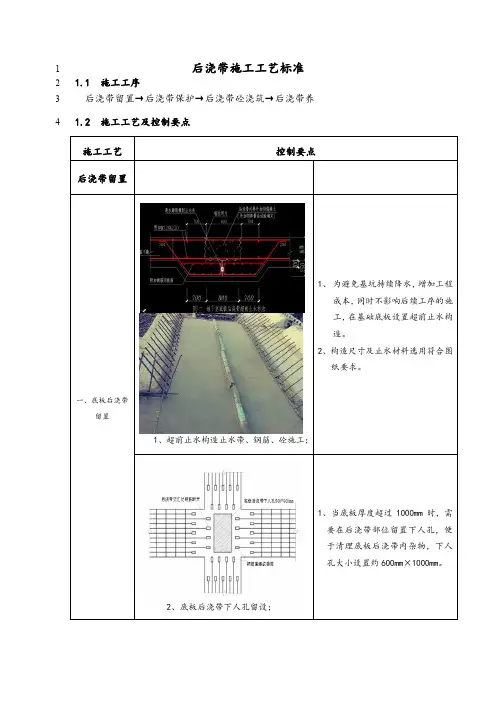

后浇带施工工艺标准1
1.1 施工工序
2
后浇带留置→后浇带保护→后浇带砼浇筑→后浇带养3
1.2 施工工艺及控制要点
4
一、底板后浇带
1、超前止水构造止水带、钢筋、砼施工；1 2
2、底板后浇带下人孔留设；
1
3、基础底板后浇带集水坑留设
1
4、在底板垫层上放线；
1
1 5、底层钢筋下挡浆条铺设；
2
1
6、快易收口网或锯齿板的安装；
2
3
4
5
6
7、止水钢板焊接
1
2
3
4
5
二、剪力墙后浇1、超前止水构造施工；
1
2
2、竖向止水钢板焊接
1
3、快易收口网安装
1
2
三、梁板后浇带1、模板支撑
1
2
楼板后浇带清理孔留设
1
难免有杂物掉入，
浇带内部杂物清理方便，需要
在板底模设置清理孔。

快易收口网安装
1
2
3
成齿状，间距和钢筋间距相同。

四、后浇带两侧1、浇筑两侧砼
1
1、后浇带保护
1
2
1、后浇带部位清理
1
2
2、砼浇筑；1 2
3 4 5
1、养护；2
3 5。

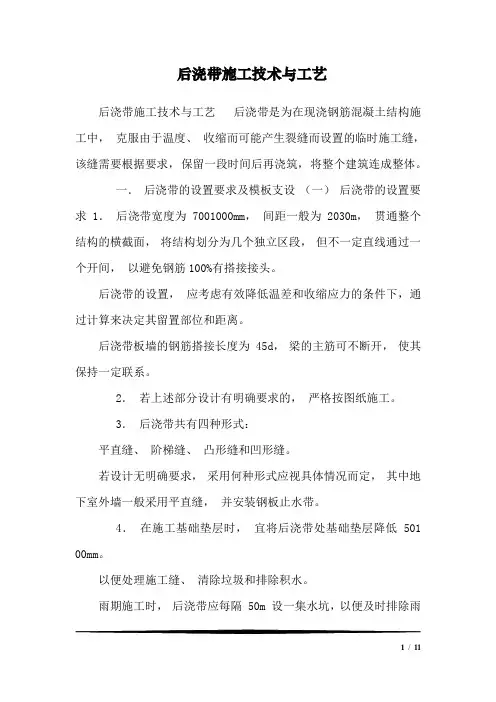

后浇带施工技术与工艺后浇带施工技术与工艺后浇带是为在现浇钢筋混凝土结构施工中，克服由于温度、收缩而可能产生裂缝而设置的临时施工缝，该缝需要根据要求，保留一段时间后再浇筑，将整个建筑连成整体。

一．后浇带的设置要求及模板支设（一）后浇带的设置要求 1．后浇带宽度为 7001000mm，间距一般为 2030m，贯通整个结构的横截面，将结构划分为几个独立区段，但不一定直线通过一个开间，以避免钢筋100%有搭接接头。

后浇带的设置，应考虑有效降低温差和收缩应力的条件下，通过计算来决定其留置部位和距离。

后浇带板墙的钢筋搭接长度为 45d，梁的主筋可不断开，使其保持一定联系。

2．若上述部分设计有明确要求的，严格按图纸施工。

3．后浇带共有四种形式：平直缝、阶梯缝、凸形缝和凹形缝。

若设计无明确要求，采用何种形式应视具体情况而定，其中地下室外墙一般采用平直缝，并安装钢板止水带。

4．在施工基础垫层时，宜将后浇带处基础垫层降低 501 00mm。

以便处理施工缝、清除垃圾和排除积水。

雨期施工时，后浇带应每隔 50m 设一集水坑，以便及时排除雨1/ 11水和养护用水。

5．后浇带四周应砌砖围护，顶部应遮盖，以防施工过程中垃圾等到杂物污染钢筋及施工缝结合面。

（二）模板支设 1．根据分块图划分出混凝土浇筑施工层数，支设模板，并严格按施工方案进行。

2．后浇带施工缝一般采用快易收口网、钢丝网和堵头板作侧模、堵头板应按钢筋间距上下刻槽。

快易收口网（永久性混凝土模板）是一种由薄形热浸镀锌钢板冲压成为单向U 形密肋骨架和单向立体网格的模板，特别适应分段浇筑的混凝土（如地下室后浇带、施工缝、混凝土强度不同之处）。

快易收口网是作为消耗性模板来固定的，当混凝土在模板后面浇筑时，网眼上的斜角片嵌在混凝土中，并与混凝土连在一起，表面呈波纹状，形成一个与邻近浇筑块相连的机械式楔。

主要是用来形成混凝土后浇带的施工缝，粘结及剪切强度可与经过良好处理的粗糙缝相比。

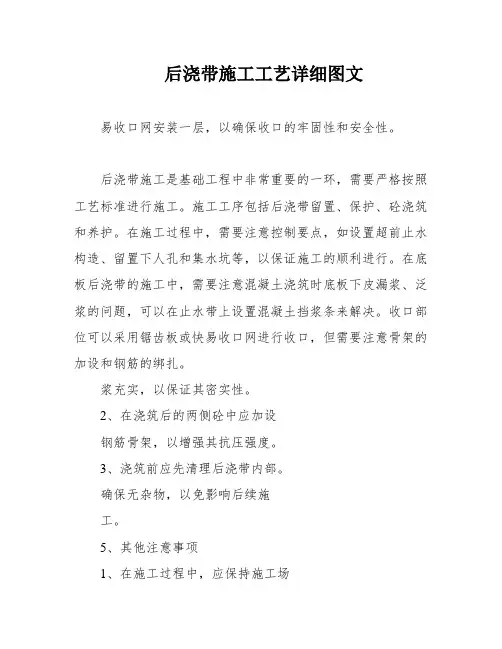

后浇带施工工艺详细图文易收口网安装一层，以确保收口的牢固性和安全性。

后浇带施工是基础工程中非常重要的一环，需要严格按照工艺标准进行施工。

施工工序包括后浇带留置、保护、砼浇筑和养护。

在施工过程中，需要注意控制要点，如设置超前止水构造、留置下人孔和集水坑等，以保证施工的顺利进行。

在底板后浇带的施工中，需要注意混凝土浇筑时底板下皮漏浆、泛浆的问题，可以在止水带上设置混凝土挡浆条来解决。

收口部位可以采用锯齿板或快易收口网进行收口，但需要注意骨架的加设和钢筋的绑扎。

浆充实，以保证其密实性。

2、在浇筑后的两侧砼中应加设钢筋骨架，以增强其抗压强度。

3、浇筑前应先清理后浇带内部。

确保无杂物，以免影响后续施工。

5、其他注意事项1、在施工过程中，应保持施工场地清洁，防止杂物掉落到后浇带内部。

2、在施工前应仔细检查各种材料的质量，确保其符合要求。

3、施工过程中应严格按照设计要求进行施工，确保后浇带施工质量符合要求。

4、当遇到问题时，应及时向相关人员汇报，以便及时解决。

在施工完成后，必须对后浇带进行养护，以确保其质量和性能。

养护期间，需要保持浇筑面湿润，避免干裂和表面龟裂。

同时，还需要注意防止外力损伤，如避免踩踏或碾压。

2、养护时间；养护时间是保证后浇带质量的重要因素。

对于不同类型的混凝土，养护时间也不尽相同。

一般情况下，硅酸盐水泥、普通硅酸盐水泥或矿渣硅酸盐水泥拌制的混凝土，养护时间不少于7天。

而对于掺用缓凝型外加剂或抗渗要求的混凝土，则需要养护14天以上。

3、大体积混凝土养护；对于底板后浇带混凝土，如果其宽度超过1000mm且深度超过1000mm，就需要按照大体积混凝土进行养护，以保证其质量和性能。

4、总体来说，后浇带的施工和养护都是非常重要的环节，需要严格按照规范和标准进行操作，以确保其质量和性能。

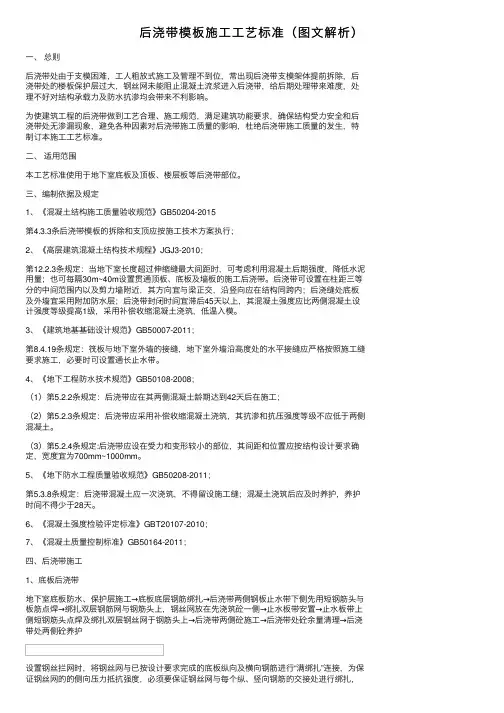

后浇带模板施⼯⼯艺标准（图⽂解析）⼀、总则后浇带处由于⽀模困难，⼯⼈粗放式施⼯及管理不到位，常出现后浇带⽀模架体提前拆除，后浇带处的楼板保护层过⼤，钢丝⽹未能阻⽌混凝⼟流浆进⼊后浇带，给后期处理带来难度，处理不好对结构承载⼒及防⽔抗渗均会带来不利影响。

为使建筑⼯程的后浇带做到⼯艺合理、施⼯规范，满⾜建筑功能要求，确保结构受⼒安全和后浇带处⽆渗漏现象，避免各种因素对后浇带施⼯质量的影响，杜绝后浇带施⼯质量的发⽣，特制订本施⼯⼯艺标准。

⼆、适⽤范围本⼯艺标准使⽤于地下室底板及顶板、楼层板等后浇带部位。

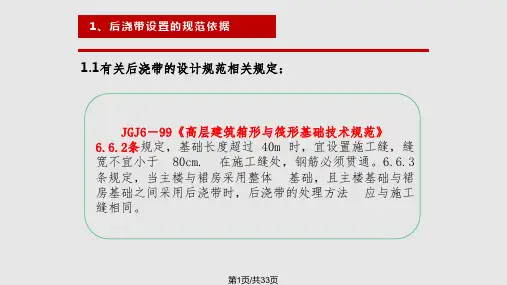

三、编制依据及规定1、《混凝⼟结构施⼯质量验收规范》GB50204-2015第4.3.3条后浇带模板的拆除和⽀顶应按施⼯技术⽅案执⾏；2、《⾼层建筑混凝⼟结构技术规程》JGJ3-2010；第12.2.3条规定：当地下室长度超过伸缩缝最⼤间距时，可考虑利⽤混凝⼟后期强度，降低⽔泥⽤量；也可每隔30m~40m设置贯通顶板、底板及墙板的施⼯后浇带。

后浇带可设置在柱距三等分的中间范围内以及剪⼒墙附近，其⽅向宜与梁正交，沿竖向应在结构同跨内；后浇缝处底板及外墙宜采⽤附加防⽔层；后浇带封闭时间宜滞后45天以上，其混凝⼟强度应⽐两侧混凝⼟设计强度等级提⾼1级，采⽤补偿收缩混凝⼟浇筑，低温⼊模。

3、《建筑地基基础设计规范》GB50007-2011；第8.4.19条规定：筏板与地下室外墙的接缝，地下室外墙沿⾼度处的⽔平接缝应严格按照施⼯缝要求施⼯，必要时可设置通长⽌⽔带。

4、《地下⼯程防⽔技术规范》GB50108-2008；（1）第5.2.2条规定：后浇带应在其两侧混凝⼟龄期达到42天后在施⼯；（2）第5.2.3条规定：后浇带应采⽤补偿收缩混凝⼟浇筑，其抗渗和抗压强度等级不应低于两侧混凝⼟。

（3）第5.2.4条规定:后浇带应设在受⼒和变形较⼩的部位，其间距和位置应按结构设计要求确定，宽度宜为700mm~1000mm。

5、《地下防⽔⼯程质量验收规范》GB50208-2011；第5.3.8条规定：后浇带混凝⼟应⼀次浇筑，不得留设施⼯缝；混凝⼟浇筑后应及时养护，养护时间不得少于28天。

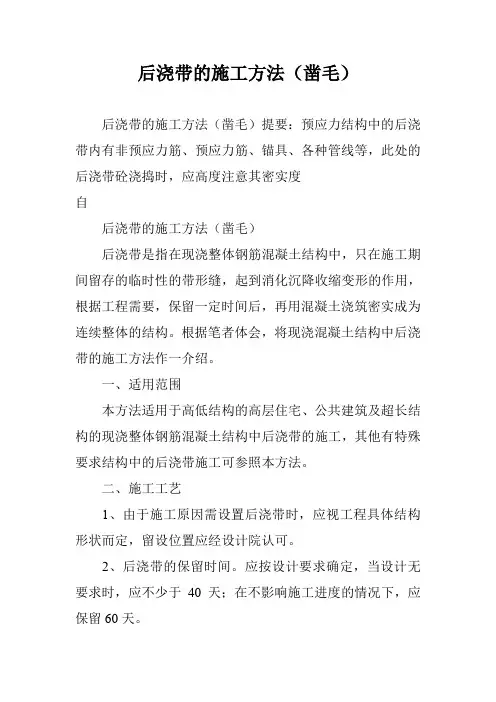

后浇带的施工方法（凿毛）后浇带的施工方法（凿毛）提要：预应力结构中的后浇带内有非预应力筋、预应力筋、锚具、各种管线等，此处的后浇带砼浇捣时，应高度注意其密实度自后浇带的施工方法（凿毛）后浇带是指在现浇整体钢筋混凝土结构中，只在施工期间留存的临时性的带形缝，起到消化沉降收缩变形的作用，根据工程需要，保留一定时间后，再用混凝土浇筑密实成为连续整体的结构。

根据笔者体会，将现浇混凝土结构中后浇带的施工方法作一介绍。

一、适用范围本方法适用于高低结构的高层住宅、公共建筑及超长结构的现浇整体钢筋混凝土结构中后浇带的施工，其他有特殊要求结构中的后浇带施工可参照本方法。

二、施工工艺1、由于施工原因需设置后浇带时，应视工程具体结构形状而定，留设位置应经设计院认可。

2、后浇带的保留时间。

应按设计要求确定，当设计无要求时，应不少于40天；在不影响施工进度的情况下，应保留60天。

3、后浇带的保护。

基础承台的后浇带留设后，应采取保护措施，防止垃圾杂物掉入。

保护措施可采用木盖覆盖在承台的上皮钢筋上，盖板两边应比后浇带各宽出500毫米以上。

地下室外墙竖向后浇带可采用砌砖保护。

楼层面板后浇带两侧的梁底模及梁板支承架不得拆除。

4、后浇带的封闭。

浇筑结构混凝土时，后浇带的模板上应设一层钢丝网，后浇带施工时，钢丝网不必拆除。

后浇带无论采用何种形式设置，都必须在封闭前仔细地将整个混凝土表面的浮浆凿除，并凿成毛面，彻底清除后浇带中的垃圾及杂物，并隔夜浇水湿润，铺设水泥浆，以确保后浇带砼与先浇捣的砼连接良好。

地下室底板和外墙后浇带的止水处理，按设计要求及相应施工验收规范进行。

后浇带的封闭材料应采用比先浇捣的结构砼设计强度等级提高一级的微膨胀混凝土浇筑振捣密实，并保持不少于14天的保温、保湿养护。

三、施工要点1、后浇带砼中使用的微膨胀剂和外加剂品种，应根据工程性质和现场施工条件选择，并事先通过试验确定掺入量。

2、所有微膨胀剂和外加剂必须具有出厂合格证及产品技术资料，并符合相应技术标准和设计要求。

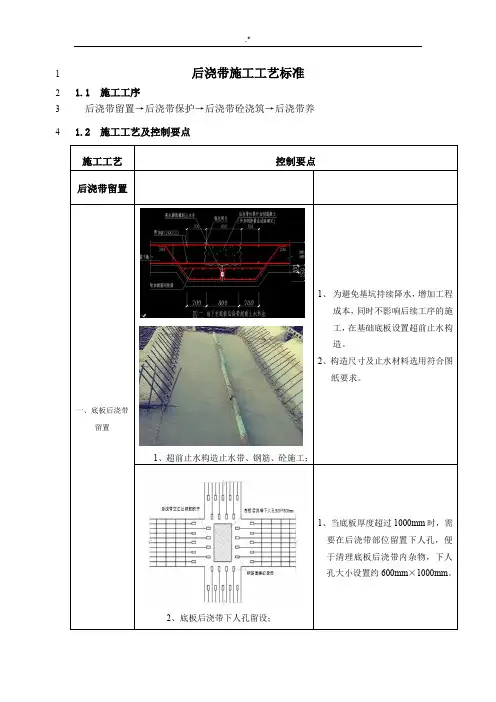

后浇带施工工艺标准1
1.1 施工工序
2
后浇带留置→后浇带保护→后浇带砼浇筑→后浇带养3
1.2 施工工艺及控制要点
4
一、底板后浇带
1、超前止水构造止水带、钢筋、砼施工；1 2
2、底板后浇带下人孔留设；
1
3、基础底板后浇带集水坑留设
1
4、在底板垫层上放线；
1
1 5、底层钢筋下挡浆条铺设；
2
6、快易收口网或锯齿板的安装；1 2 3 4 5 6
7、止水钢板焊接
1
2
3
4
5
二、剪力墙后浇1、超前止水构造施工；
1
2
2、竖向止水钢板焊接
1
3、快易收口网安装
1
2
三、梁板后浇带1、模板支撑
1
2
楼板后浇带清理孔留设
1
难免有杂物掉入，
浇带内部杂物清理方便，需要
在板底模设置清理孔。

快易收口网安装
1
2
3
成齿状，间距和钢筋间距相同。

四、后浇带两侧1、浇筑两侧砼
1
1、后浇带保护
1
2
1、后浇带部位清理
1
2
2、砼浇筑；1 2
3 4 5
1、养护；
2
3 5。

沭阳县人民医院城西门诊中心后浇带施工方案编制人：审核人:审批人：沭阳县虹光建筑安装工程有限公司2016年3月8日目录第一章编制依据 (1)第二章工程概况 (1)2。

1 工程概况 (1)2.2 后浇带概况及保证措施 (1)第三章后浇带模板安装......................................................................... 错误!未定义书签。

3。

1 底板后浇带模板安装.................................................................................. 错误!未定义书签。

3.2 地下室侧墙后浇带........................................................................................ 错误!未定义书签。

3.3 楼板后浇带 (2)第四章后浇带混凝土浇筑 (3)4.1 施工准备 (3)4。

1。

1 技术准备 (3)4。

1.2 作业条件 (3)4.1。

3 组织准备 (4)4.2 施工进度安排 (4)4.3 混凝土施工工艺 (4)4.3.1 总体思路 (4)4.3。

2 混凝土浇筑 (4)第五章质量保证措施 (4)5。

1 模板支撑 (4)5.2 后浇带浇筑前的技术措施 (5)5.3 后浇带浇筑时的技术措施 (5)第六章安全文明施工保证措施 (5)6.1 文明施工、环保及安全措施 (5)6。

1。

1 文明施工及环保措施 (5)6.1。

2 安全措施 (6)6。

2 绿色建筑施工措施 (7)第一章编制依据1 《混凝土结构工程施工质量验收规范》 GB50204-20152 《混凝土膨胀剂应用技术规范》 GBJ50119－20033 《建筑施工安全检查标准》 JGJ59—20114 沭阳县人民医院城西门诊中心施工图纸5 城西门诊中心施工组织设计6 相关法律、法规第二章工程概况2.1工程概况拟建的沭阳县人民医院城西门诊中心工程项目位于沭阳县中华西路北，新孙巷小学东。
