华能繁峙韩庄风电场直流系统PPT课件

格式：pptx
大小：14.38 MB
文档页数：18

下载文档原格式

风电场运行培训 ppt课件

ppt课件
四、能耗指标
3.3 场损率消耗在风电场内输变电系统和风机自用电的
电量占全场发电量的百分比。场损率＝（全场发电量＋购网电量－主变高
压侧送出电量－场用电量）／全场发电量×100 ％
ppt课件
四、能耗指标
3.4 送出线损率消耗在风电场送出线的电量占全场发电量的
百分比。送出线损率=（主变高压侧送出电量-上网电
ppt课件
一、风电运行管理的任务
提高设备可利用率和供电可靠性保证风电场的安全经济运行保证工作人员的安全降低各种损耗
ppt课件
一、运行管理的依据
1、风电场运行规程 2、电网调度规程 3、风机运行维护手册 4、风电公司两票管理规定 5、风电公司生产管理制度 6、风电公司安全监督管理制度 7、其它制度
故障导致风机停机和风力发电机组因维修或故障停机小时数后余下的时数与这一期间内总时数的比值，用百分比表示，用以反映包含风电机组和场内输变电设备运行的可靠性。风电场可利用率＝［(T-A)／T］×100％
ppt课件
四、风机可靠性指标
5.1 计划停运系数（POF）

其中计划停运指机组处于计划检修或维护的状态。计划停运小时指机组处于计划停运状态的小时数。
ppt课件
二、风电场运行规程
第一篇总则 1、说明规程的适用范围和人员职责； 2、风电场运行方式； 3、巡视检查规定； 4、倒闸操作； 5、事故处理；
ppt课件
二、运行方式
风电场变电站特点
通常为单母线结构或单母线分段结构；高压侧电压等级为220KV、110KV或66KV；集电母线电压等级为10KV或33（35）KV；升压变低压侧为小电流接地系统；因远离负荷中心，通常安装有无功补偿装置；使用自动化控制系统和分散式保护装置。

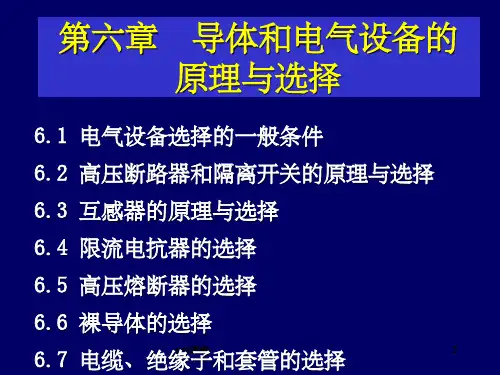

《风电场课件》发电厂电气部分课件第六章

效值
ppt课件
12
二、按短路条件校验电气设备
作者：版权所有
3．短路电流计算条件
为使所选电气设备具有足够的可靠性、经济性和合理性，并在一定时期内适应电力系统发展的需要，作校验用的短路电流应按下列条件计算。
(1)容量和接线 ▪按最终设计容量计算，并考虑远景发展规划 ▪接线应采用可能发生最大短路电流的正常接线方式
1．额定电压
通常，电气设备最高工作电压Ualm＝(110%～115%)UN 而电网最高运行电压Usm＜(110%)UNS
所以，一般按照电气设备的额定电压UN不低于装置地点电网额定电压UNS的条件选择即可。
UN UNS
ppt课件
6
一、按正常工作条件选择电气设备作者：版权所有
2．额定电流
❖电气设备的额定电流IN是指在一定周围环境温度下，长时间内电气设备所能允许通过的电流。
选择电气设备时，应使所选电气设备额定电流IN不低于所工作回路在各种可能运行方式下的最大持续工作电流 Imax。即
IN Imax
电气设备工作的回路不同，其最大持续工作电流Imax不同。
ppt课件
7
一、按正常工作条件选择电气设备作者：版权所有
2．额定电流
最大长期持续工作电流Imax的计算
回路名称
ppt课件
Ig1
Ig2
16
二、按短路条件校验电气设备
作者：版权所有
3．短路电流计算条件 (4)短路计算时间 ❖校验热稳定 ▪短路计算时间tk为继电保护动作时间tpr和相应断路器的全开断时间tab之和。
即： tk tprtab
而 tabtinta
式中： tab－断路器全开断时间 tpr－后备继电保护动作时间 tin－断路器固有分闸时间(查产品参数表)

风电场直流系统简介PPT课件

按照功能不同分为：母线型绝缘监察继电器和支路查找型绝缘监测仪（接地选线装置）；
母线绝缘监测方法有平衡电桥法和不平衡电桥法；支路绝缘监测方法有直流法（采用漏电流传感器）和交流法（向母线注入低频交流信号）。
绝缘监测单元
1、绝缘闪光继电器：具有母线绝缘监测功能，同时为断路器信号回路提供闪光电源，采用平衡电桥法通过测量正、负母线对地电压得到正、负母线对地电阻。
铅酸蓄电池的电解液为浓硫酸，镉镍碱性蓄电池的电解液为氢氧化钾。
蓄电池
三、铅酸蓄电池的工作原理：
负极材料:Pb 正极材料:PbSO4 电解质溶液:H2SO4
1、充电状态：将电能转化为化学能（储能）。
充电过程阴极:PbSO4 + 2e- = Pb + SO42-
SO42-
阳极:PbSO4 - 2e- + 2H2O = PbO2 + 4H+ +
风电场直流系统简介
部门：运维部
姓名：李永超
讲师介绍
注：字体建议使用微软雅黑，大小尽可能不小于20
目录 CONTENTS
1 直流系统功能及其组成
2
原理图简介
课程目标
注：字体建议使用微软雅黑，大小尽可能不小于20
直流系统的功能和组成
一、直流系统的功能：
直流系统为发电厂和变电站提供稳定可靠的直流电源，在发电厂和变电站全部停电的情况下，能保证直流负荷的可靠供电。直流系统的负荷按其功能分为控制负荷和动力负荷，控制负荷包括：电气的控制、信号、测量和继电保护、自动装置等；动力负荷包括：断路器电磁操动的合闸机构、交流不停电电源装置、远动、通信装置的电源及事故照明等。
二、直流系统的组成：
直流系统由充电模块、监控模块、降压装置、直流馈电、绝缘监测单元、蓄电池组和蓄电池巡检单元等组成。另外，根据用户的需求，可以在直流系统中配置逆变电源、48V或24V通信电源（DC/DC变换器）、事故照明装置等。

风电场电气系统课件——第1章_风电场和电气部分的基本概念

电压互感器和电流互感器按作用来分可以认为是二次设备，但其直接并联和串联于一次电路中，实际上是一次系统和二次系统的连接设备。
电气主系统
风电场和电气部分的基本概念
§1.3 电气和电气部分
§1.3.2 电气部分的一般组成
继电保护及自动装置可以认为是电力系统的卫兵。当电气设备发生故障时，对应的继电保护装置会根据采集到的电流和电压进行分析，判定发生故障后便动作触发与故障设备相连的断路器。
电气主系统
风电场和电气部分的基本概念
§1.3 电气和电气部分
§1.3.2 电气部分的一般组成
上述设备运行的时候需要消耗电能，是作为耗电设备存在的，因此还需要装设相应的直流电源设备。采用直流的好处是可以利用蓄电池进行电能存储。在发电厂和变电站内二次设备由控制电缆连接构成了功能不同的二次回路。
电气主系统
风电场和电气部分的基本概念
§1.4 电气部分的图示
对于风电场等各类发电厂和变电站内电气部分的设计、施工、运行和研究等工作都需要依赖其图形方法，即用图形符号结合文字符号在平面上抽象我们的具体问题，最为常见的就是电气接线图，包括一次接线图和二次回路图，它们以规定的图形和文字符号描述了厂站内一次部分和二次部分的电路基本组成和连接关系。
风电场电气系统
风电场和电气部分的基本概念
主要内容
绪论发电、变电和输电的电气部分第一章风电场和电气部分的基本概念第二章风电场电气部分的构成和主接线方
式第三章风电场主要一次设备第四章配电装置第五章电力变压器的运行
电气主系统
风电场和电气部分的基本概念
第1章风电场和电气部分的基本概念
批
380/220V
发市场

风力发电基础知识PPT课件

一风力发电机组的分类二风力发电机组的功能原理三风力发电机组的理论基础风力发电机组设计风区分类课程目录2021一风力发电机组的分类风力发电系统的分类风轮轴向垂直轴水平轴2021一风力发电机组的分类风力发电系统的分类叶片数量2021一风力发电机组的分类风力发电系统的分类按功率调节方式定桨距风机
课程目录
一、风力发电机组的分类二、风力发电机组的功能原理三、风力发电机组的理论基础四、风力发电机组的空气动力基础知识五、风力发电机组设计风区分类
运动旋转方向u R 2Rn
dL气流升力
dL
1 2
Cl
w2dS
dD
1 2
Cd
w2dS
dF气流W产生的气动力
轴向推力dFa=dLcosI+dDsinI 旋转力矩dT=r(dLsinI-dDcosI) 驱动功率dPw=ωdT
风输入的总气动功率P=vΣFa 旋转轴得到的功率Pu=Tω 风轮效率η=Pu/P
DC AC
Converter
(c) 永磁直驱同步发电机组
第6页/共29页
Grid Filter
Filter
Grid
二、风力发电机组的功能原理
风力发电机组的功能原理：
基本功能原理是风能转换成电能，这需要两个阶段来完成。
风能→机械能→电能
风力发电机组变电站（升压站）变压器
110 - 220 kV
第16页/共29页
三、风力发电机组的理论基础
功率P可表示成风轮获得的总转矩M和风轮角速度
的乘积，由＝V ，得
R
Cp (, )
0.5
0.4
3
C p
2M SV 2R
C p max
0.3 0.2

电厂直流系统课件ppt

❖ 直流系统是一个独立的电源，它不受发电机、厂用电及系统运行方式的影响，并在外部交流电中断的情况下，保证由后备电源—蓄电池继续提供直流电源的重要设备。直流屏的可靠性、安全性直接影响到电力系统供电的可靠性和安全性。

2
认识到了贫困户贫困的根本原因，才能开始对症下药，然后药到病除。近年来国家对扶贫工作高度重视，已经展开了“ 精准扶贫”项目
❖ 阀控式铅酸蓄电池的基本结构：构成阀控式铅酸蓄电池的主要部件是正负极板、电解液、隔膜、电池壳和盖、安全阀，此外还有一些零件如端子、连接条、极柱等。

4
Company Logo
认识到了贫困户贫困的根本原因，才能开始对症下药，然后药到病除。近年来国家对扶贫工作高度重视，已经展开了“ 精准扶贫”项目
2 、直流系统的组成
❖ 直流系统主要由两大部份组成。
一部份是电池屏另一部份是直流充电屏（直流屏）。电池屏就是一个可以摆放多节电池的机柜。电池屏中的电池一般是由2V-12V的数节电池以串联方式组成，对应的电压输出也就是110V或 220V。目前使用的电池主要是阀控式密封免维护铅酸电池。直流屏主要是由机柜、整流模块系统、监控系统、绝缘监测单元、电池巡检单元、开关量检测单元、降压单元及一系列的交流输入、直流输出、电压显示、电流显示等配电单元组成。

5
Company Logo
认识到了贫困户贫困的根本原因，才能开始对症下药，然后药到病除。近年来国家对扶贫工作高度重视，已经展开了“ 精准扶贫”项目
2.2各模块解释(1)
❖ 整流模块系统：电力整流模块就是把交流电整流成直流电的单机模块，通常是以通过电流大小来标称（如2A模块、5A模块、 10A模块、20A模块等等），按设计理念的不同也可以分为：风冷模块、独立风道模块、自冷模块、自能风冷模块和自能自冷模块。它可以多台并联使用，实现了N+1冗余。模块输出是110V、220V稳定可调的直流电压。模块自身有较为完善的各种保护功能如：输入过压保护、输出过压保护、输出限流保护和输出短路保护等。

直流系统及UPS系统

9
直流系统接线方式
10
蓄电池的充电方式
• 蓄电池组的运行方有两种：充放电方式与浮充电方式。发电厂中的蓄电池组普遍采用浮充电方式运行。
• 蓄电池蓄液组电和浮池极充自板电放含方电有的杂式主质：要。充原电电因解器，液是的经由杂常于质与电，蓄解可电池组并列运行，充电器能除形供成给内经部常漏电性导直，流引负起荷自放外电，；还极以板较小的电流——浮充电电中流的向杂蓄质电，池形成组局进部行的浮小充电池电，，小以电补池偿蓄电池的自放电损耗，的使两蓄极电又池形经成短常路处回于路完，全引起充蓄足电电池的的状态出现短时大负荷动时机，、自不板例直放同上如流电，下当事；极之断故其板间路照次上的，下均器明由电压合等于动电闸，蓄势流、则电不也许主池等引电，起多要解因蓄断由液而电路蓄上在池器电下极自同池时组跳以闸大、电直流流放电电来供电放的电，。而充电器一般只能提供略大于其额定输出的电流值(由其自身的限流特性决定)。在充电器的交流电源消失时，充电器便停止工作，所有直流负荷完全由蓄电池组供电。
• 600MW机组的大型电厂，单元控制室和升压站直流系统的设备，应满足继电保护装置主保护和后备保护由两套独立直流系统供电的双重化配置原则。
• 一般每台发电机组设置两套110V直流系统，为继电保护、控制操作信号设备及自动装置等直流负荷供电，其主要负荷是控制操作回路设备，故电厂中又常称这种直流电源为操作电源。
• 利用这种原理的全密封铅酸蓄电池，装有自封型压力释放阀，又称为安全阀，自动开启压力约在7KPa以下。
5
胶体蓄电池的概述
• 胶体蓄电池采用特制的软固体状的硅凝胶电解质代替原铅酸蓄电池的硫酸电解液，其它工作原理与铅酸蓄电池基本类同。

风力发电机组各系统介绍ppt课件

37
五、冷却润滑系统
• 作用 1、对齿轮箱各轴承、各齿面提供足够的润滑。 2、对齿轮箱进行冷却散热。
38
39
• 冷却润滑系统组成润滑油泵：将齿箱润滑油吸入，输出压力油。
40
滤油器：将油液过滤，给齿箱提供清洁的润滑油，通常精度为10μm。冷却器：通过与空气的热交换，将热油冷却。连接管路：连接各个部件。附件：提供滤油器堵塞报警，显示回油压力。
32
33
刹车系统的控制机构－液压系统
34
四、支承系统
• 塔架的作用支承风力发电机组的机械部件，承受各部件作用在塔架上的力和风载
• 基础的作用安装、支承风力发电机组，平衡运行过程中产生的各种载荷。
35
• 塔架材料：Q345 轮毂高度：依据项目和当地风切变指数综合考虑而定
36
• 基础钢筋混凝土
叶
失速、定桨玻璃钢 23.5m 、24m 49m、50m
3 2.5° 5°
8

轮
毂
• 轮毂材料: QT400－18或 QT350－22L
• 涂层：
HEMPEL
• 与桨叶连接：高强度螺栓
9
主轴、轴承、轴承座 • 轴承：SFK 或FAG • 主轴：材料42CrMoA • 轴承座：材料QT400－18AL
43
• ３、通过过滤器的油液进入阀组，当油液温度较低时，油液直接流回齿轮箱各个轴承和齿面的润滑点，这时系统只起润滑作用。当油液温度达到设定值时，通过阀的调配，油液全部强行通过冷却器，给油液进行冷却后再流回齿轮箱各个润滑点。
44
19
偏航齿箱
参数： • 型式：法兰联接的同轴行星（摆线）齿轮箱 • 额定输入功率: 1.5kW • 额定输入转速: 940rpm • 额定输出转速: 1.245rpm • 额定传动比: 755 • 额定输入扭矩: 15Nm • 使用环境温度： -30℃～+40℃ • 噪声（声功率级）：≤90 dB（A） • 润滑油： Mobil或Shell、BP的合成齿轮油

风力发电基础知识介绍 ppt课件

Coupling 联轴器
Electric Generator 发电机
Output Power
输出功率
Speed 速度
Controller 控制器
17
装配一台风机一台风机是由许多部分组成的？
塔架机舱变压器叶轮基础
18
叶轮叶轮被固定在大的主轴上，大的叶轮有三个吸收风能的叶片，风速足够大时就会驱动叶轮旋转！
Cut-out or Furling
Velocity 截止或收叶速度
16
Wind 风
Aero Turbine 航空涡轮机
Yaw Control
&
Pitch Control 偏航控制与变桨
控制
Wind Speed & Direction 风速与方向
Gearing 齿轮装置
Speed & Torque 速度与扭矩
使用水冷却时，冷水被导入一些隐藏在发电机外壳里的管中。水冷却了发电机加热了水本身。而散热器（如上图）又利用周围环境的空气再将水冷却。由此，水在冷却发电机的同时不断的循环，温度却不会升高。
44
叶轮所有大型风机都有三个叶片组成叶轮与主轴连接，而每种风机的叶片长度都有所不同。比如有一种风机叶片长度为25-27米，而最大的风机的叶片达到39米，这相当于一懂13层的高楼！
35
高速轴
发电机与齿轮箱是通过高速轴连接的. 高速轴转动并不像主轴那样具有很大的扭矩
这就是高速轴看起来很细的原因。另一方面，高速轴转速很快，达到了每分钟1500转
36
机械刹车一台风机有两套原理不同的刹车：一套是叶尖刹车，另一套是机械刹车。
机械刹车被安装在发电机与齿轮箱之间的高速轴上，它仅仅被用在当叶尖刹车失败需要紧急刹车时。当风机在停机检修状态时，启动刹车装置以避免因风机突然启动而产生的隐患。

风力发电系统 ppt课件

轴向-内转子结构同步发电机组示意图
29
5.2 同步电机发电原理
发电机：形式四极（p=2）双馈异步发电机额定出力 1560kW 转速(rpm) 1000～1800+11% 额定电压 690V 保护等级 IP54；空-空冷却器
变频器：形式 IGBT，脉宽调制变频器额定功率 300kW（1/3-1/4机组功率）
变频器生厂商：ABB；爱默生；施耐德；西门子
发电机
偏航驱动
机架
塔筒
主控柜
16
2）风轮系统叶片
3叶片
叶片面积
叶尖速比
实度
高速运行
低启动速度
变桨系统
0°
变桨控制
90 °
启动 3,11,25
停机
轮毂及轮毂罩
自动润滑系统
轴承和齿轮
最佳功率
17
2.1变桨系统
偏航驱动
机架
塔筒
主控柜
18
变桨系统的构成
1.变桨轴承 3套 2.自动润滑系统 1套 3.变桨齿轮葙 3套 4.变桨电气 1套包括：变桨控制箱 1套
sPem
变流器
P2 n n1
DFIG Pem
s Pem
变流器
1 s Pem
电网
（a）亚同步运行状态
（b）超同步运行状态
（a）亚同步运行状态：n< n 1 ,转差率s>0,频率 f 2 转子电流产生的旋转磁场
转速与转子转速方向相同。励磁变流器向发电机提供交流励磁，定子发电给
电网。
（b）超同步运行状态: n< n 1 ,转差率s<0,频率 f 2 转子电流产生的旋转磁场
一般可把电力电子换流器和风力发电机看作一个整体，这样风电机组的接线大都采用单元接线。

2024版电厂讲解直流系统PPT通用课件[1]

01直流系统概述Chapter直流系统定义及作用定义作用直流系统组成与结构组成结构直流系统工作原理放电过程充电过程当交流电源失电或发生故障时，蓄电池组通过放电向负载提供电能，确保电厂重要负荷的持续供电。

保护功能02电厂中直流系统应用Chapter发电厂中直流系统作用直流电源类型及特点蓄电池组01硅整流器02直流-直流变换器（DC/DC）03直流负载分类与特点控制负载保护负载信号负载自动装置负载事故照明负载03直流系统设备介绍Chapter010405 0206 03铅酸蓄电池历史悠久、技术成熟，但体积大、重量重。

镍镉蓄电池耐过充过放，但记忆效应明显。

•锂离子电池：体积小、重量轻、无记忆效应，但价格较高。

工作原理铅酸蓄电池通过正负极板上的活性物质与电解液中的硫酸发生化学反应，将化学能转换为电能。

镍镉蓄电池和锂离子电池则通过正负极材料之间的锂离子迁移实现充放电过程。

功能为控制、信号、保护等回路提供可靠的直流电源。

监测直流系统电压、电流等参数，确保系统稳定运行。

1 2 304直流系统运行与维护Chapter投入直流系统前，应检查蓄电池组电压正常，极性正确，01 02 03•处理完故障后，应对系统进行全面检查，确保无其他隐患。

01故障处理方法02对于整流器故障，应先切断故障整流器电源，然后更换备用整流器或维修故障整流器。

03对于蓄电池组故障，应先切断蓄电池组电源，然后检查蓄电池组电压、单体电池电压等参数，找出故障原因并进行处理。

04对于其他故障，应根据具体情况采取相应的处理措施。

01 02 0301预防性维护计划020304制定详细的预防性维护计划表，明确维护项目、维护周期和维护标准。

按照计划表定期对直流系统进行预防性维护，并记录维护情况。

根据维护情况及时调整预防性维护计划表，确保系统始终处于良好状态。

05直流系统安全与防护Chapter安全用电常识和规定遵守安全用电规定使用电气设备前，必须了解相关安全用电规定，确保正确使用。

2024年度直流系统培训(共33张PPT)精选(1)

直流系统培训(共33张PPT)精选xx年xx月xx日目录•直流系统基本概念与原理•直流设备参数及选型•直流系统设计与安装•直流系统运行维护与故障排除•直流系统性能评价与优化建议•实验操作演示环节01直流系统基本概念与原理直流系统定义及作用直流系统定义直流系统是由直流电源、负载和连接导线组成的闭合回路，用于为各种直流负载提供稳定可靠的直流电能。

直流系统作用在电力系统中，直流系统主要作为控制、保护、信号、照明等设备的电源，同时也可作为事故照明和应急电源使用。

包括蓄电池组、充电装置和直流配电屏等，为负载提供稳定的直流电能。

直流电源负载连接导线包括各种控制、保护、信号、照明等设备，消耗直流电能。

用于连接电源、负载和各个设备，构成完整的直流回路。

030201直流系统组成结构直流系统通过充电装置将交流电转换为直流电，并储存于蓄电池组中。

当负载需要电能时，蓄电池组通过连接导线向负载供电。

同时，充电装置不断为蓄电池组补充电能，确保系统稳定运行。

运行方式直流系统通常采用浮充运行方式，即蓄电池组在充电装置的浮充电压下保持充电状态。

当负载突然增加或交流电源失电时，蓄电池组能够迅速提供足够的电能，确保负载正常工作。

同时，充电装置会根据蓄电池组的电压和电流变化自动调整充电参数，保证蓄电池组的安全和稳定运行。

工作原理工作原理与运行方式VS02直流设备参数及选型主要设备参数介绍直流电源包括电压等级、额定电流、纹波系数等关键参数，直接影响直流系统的稳定性和可靠性。

直流变换器将直流电源转换为适合负载的电压和电流，具有高效率、低噪音等特点，参数包括输入输出电压范围、额定功率等。

蓄电池用于直流系统备用电源，主要参数包括电压、容量、内阻等，影响系统的后备时间和安全性。

根据负载需求选择合适的直流电源，确保电压稳定且满足负载电流需求。

根据应用场景选择适当的直流变换器，考虑输入输出电压范围、功率等级和效率等因素。

根据系统后备时间要求选择合适的蓄电池类型和容量，确保在市电中断时系统能正常运行。

风力发电教程PPT课件

3、叶素上的受力分析 • 在W的作用下，叶素受到一个气动合力元dR，可分解为平行于W的阻力元dD和垂直于
W的升力元dL。 • 另一方面，dR还可分解为推力元dF和扭矩元dT，由几何关系可得：
dF＝dLcos + dDsin dT＝r(dLsin - dD cos )
• 由于可利用阻力系数CD和升力系数Cl 分别求得dD和dL: 2 dL = 1/2 CLW C dr 2 dD = 1/2 CD W C dr 故dF和dT可求。
• 安装角：桨叶剖面上的翼弦线与旋转平面的夹角，又称桨距角，记为。
• 半径r处叶片截面的几何桨距：在r处几何螺旋线的螺距。可以从几个方面来理解：
—几何螺旋线的描述：半径r，螺旋升角。 —此处的螺旋升角为该半径处的安装角r。 —该几何螺旋线
与r处翼剖面的弦线相切。 —桨距值： H=2r tg r
—气动力矩：合力R对（除自己的作用点外）其它点的力矩，记为M。又称扭转力矩。
• 为方便使用，通常用无量刚数值表示翼剖面的气动特性，故定义几个气动力系数： 2 升力系数： CL=L / (1/2 V C) 2 阻力系数： CD=D / (1/2 V C) 22 气动力矩系数： CM=M / (1/2 V C )
—厚度分布：沿着翼弦方向的厚度变化。 • 弯度：翼型中弧线与翼弦间的距离。
—弯度分布：沿着翼弦方向的弯度变化。
2、作用在翼型上的气动力
重要概念：攻角气流速度与翼弦间所夹的角度，记做，又称迎角。 M
V C
L
R
• 由于机翼上下表面所受的压力差，实际上存在着一个指向上翼面的合力，记为R。
—阻力与升力：R在风速方向的投影称为阻力，记为D；而在垂直于风速方向上的投影称为升力，记为L。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

池上面不可放置金属工具； h 请勿使用任何有机溶剂而应用肥皂水清洗蓄电池，避免用易产生静电的干布擦拭蓄电池； i 切不可拆卸密封蓄电池的安全阀或在电池中加
情况 d 通风情况 e 定期深度充放电一
入任何物质； j 请勿使用异样蓄电池； k 蓄电池若需储存，应断开蓄电池与充电设备及负载的连接部分并且保持环境阴凉、干燥、通风。
2、直流系统的基本概念
1 2 3 4
直流母线：直流电源屏内的正负极主母线
合闸母线：直流电源屏内供断路器合闸机构等动力负荷的直流母线。
控制母线：直流电源屏内供保护及自动控制装置、控制信号回路等直流母线。
直流馈线：直流馈线屏至直流小母线和直流分电屏的直流电源电缆。
3、合闸母线与控制母线的区别
4.4 自动监控模块监视 a 检查监控模块自动功能是否工作正常，若不正常，启动手动功能，通知有关人员调试修复。 b 检查监控模块工作状态是否正常，若不正常应退出运行，通知有关人员调试修复。 c 微机监控器退出运行后，直流电源装置仍能正常工作，运行参数由值长进行调整。
四、直流系统设备的巡视检查
及自动装置、事故照明、断路器（隔离开
重要关）分合闸操作提供直流电源的电源设备。直流系统作是用一个独立的电源，在外部交流电中断的情况下，由后备电源—蓄电池提
供直流电源，保障系统设备正常运行。
直流系统的用电负荷极为重要、对供电的
可靠性要求较高。直流系统的可靠性是保
障变电站安全运行的决定性条件之一。
次。
4、直流系统的运行和监视
4.1 绝缘状态监视运行中的直流母线对地绝缘电阻值应不小于10MΩ。值班员每天应查看自动绝缘监测仪的检查结果。
4.2 电压及电流监视值班员对运行中的直流电源装置，主要监视交流输入电压值、充电装置输出的电压值和电流值、直流母线电压值等是否正常。
4.3 信号报警监视值班员每日应对直流电源装置上的各种信号灯、声响报警装置进行检查。
（1）、控制母线提供持续的较小负荷的直流电源；合闸母线提供瞬时较大的电源，平时无负荷电流。在合闸时电流较大，会
造成母线电压短时下降。
（2）、控制母线电压一般为220V，合闸母线电压稍微高些为240V。
二、现场装置介绍、组成和认识设
华能繁峙韩庄风电场直流系统包括整流馈电屏、蓄电池屏、微机监控装置、绝缘监察装置、蓄电池巡检装置、蓄电池等，直流母线电压220V，蓄电池每组103 只，共2组，蓄电池容量350Ah。蓄电池以浮充方式为正常运行方式。直流系统以单母线分段运行，辐射状供电给负荷。
3、蓄电池的运行和维护
3.1 本场使用的阀控式固定型铅酸蓄电池，不需加水维护，启开将导致损坏；
3.2 放电的持续不得超过该放电电流条件下规定的限度，未征得生产厂家的特殊允许不得进行更深放电，在进行过完全或部分放电之后应立即进行充电；
3.3 我场采用备用并联运行的充电方式，在这种情况下，负荷、直流电源和蓄电池一直处于并联状态，因此充电电压是运行电压，同时也是蓄电池装置电压；
3.9 每年的测记项目： 3.11 注意事项：
a 所有单体/整体式
a 蓄电池室禁止吸烟，不得使用明火或其它任何火源，有爆炸和起火危险。
电池电压
b 对电池进行处理操作时必须戴好护目镜并穿好
b 所有单体/整体式电池的表面温度 c 电池室温度
工作服； c 有酸液溅到皮肤或眼晴里，请立即用大量水冲洗，溅到衣服上立即用水冲洗。 d 不要将任何物件或工具放在电池顶部，切忌短
繁峙华能繁峙韩庄风电场直流系统
目
1 一、直流系统基础知识
录
2 二、现场装置介绍组成和认识 3 三、直流系统运行操作规程
4 四、直流系统设备的巡视检查
5 五、直流系统其他相关知识
6 六，学习愉快
一、直流系统基础知识
一、直流系统基础知识Fra bibliotek直流系统
1、直流电源系统的重要作用
的直流系统是给信号及远动设备、保护
3.4 采用备用并联运行方式直流电源在任何情况下都能保持负荷的最大电流和蓄电池的充电电流，蓄电池只是在直流电源失去时提供电流；
3.5 蓄电池的额定运行温度范围是5℃～35℃（最好是 20℃±5℃）过高温度将严重缩短电池寿命。所有技术参数都是在额定温度20℃条件下测出的，过低的温度会降低可用容量，温度的上限报警值是50℃。
定值，系统开始计时（3小时），时间到，系统进入浮充电状态一般（230V），最后依次合上馈电屏相应负载开关。
2、直流系统的退出
a、依次关掉I段和II段馈电屏相应负载开关 b、依次断开充电模块交流空开、使充电模块停止工作 c、依次断开监控模块后面的电源开关，监控模块停止工作 d、断开交流电源空气开关，断开系统的交流输入。
3.6 要保持蓄电池始终清洁干燥以防漏电，蓄电池的塑料外壳，特别是电池盖，只能用不含任何添加剂的净水清洗。
3.7 蓄电池储存或退出较长时间，电池首先要进行完全充电，储存在干燥并不会出现结冻的室内。
3.8 至少每6个月应测记一次下述各项 a 电池组电压 b 数只单体/整体式电池电压 c 数只单体/整体式电池的表面温度 d 电池室温度 e 如果平均浮充电压差超出了+0.2V/单体或-0.1V/单体，或者电池表面的温度比室温超过了5℃，应向厂家咨询。
三、直流系统运行操作规程
1、直流系统的投入 a、合上交流空气开关，接通交流电源。 b、合上充电柜背面充电熔断器，合上蓄电池的熔断器。 c、依次合上充电模块交流空开，合上充电模块上交流、直流插头、给
充电模块送电 d、合上馈电屏背面的绝缘检测仪开关 e、投入馈电母线、若充电电流大于0.06C10设定值（C10为电池容量）则系统进入均充状态，（一般为242V）、当充电电流小于0.06C10设
d 绝缘电阻
路，有爆炸起火危险； e 废弃的蓄电池应通过认可的回收代理商进行加
3.10 每年年检项目 a 螺栓连接情况 b 不带锁紧垫圈的螺
工，不得与生活或工业垃圾相混杂。 f 对电池的任何处理操作只能由有资格的人员来进行。 g 进行电池使用和维护时，应使用绝缘工具，电
栓连接必须检查紧固情况 c 蓄电池系统和排列
