2023机械设计基础专升本考试试卷

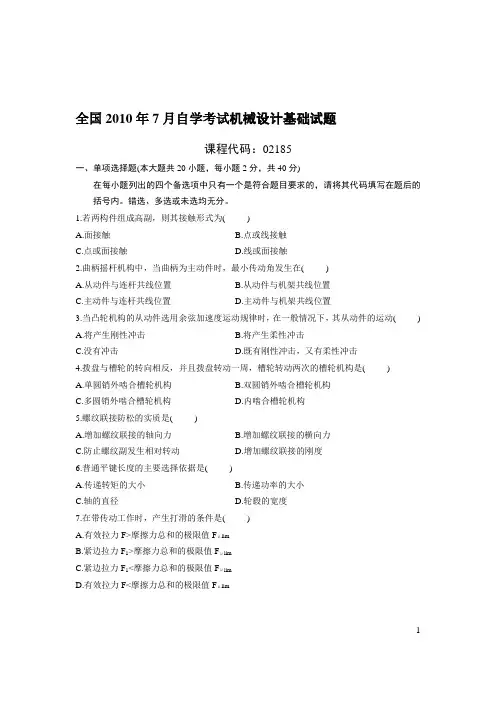

1 全国2010年7月自学考试机械设计基础试题

课程代码：02185

一、单项选择题(本大题共20小题，每小题2分，共40分)

在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。错选、多选或未选均无分。

1.若两构件组成高副，则其接触形式为( )

A.面接触 B.点或线接触

C.点或面接触 D.线或面接触

2.曲柄摇杆机构中，当曲柄为主动件时，最小传动角发生在( )

A.从动件与连杆共线位置 B.从动件与机架共线位置

C.主动件与连杆共线位置 D.主动件与机架共线位置

3.当凸轮机构的从动件选用余弦加速度运动规律时，在一般情况下，其从动件的运动( )

A.将产生刚性冲击 B.将产生柔性冲击

C.没有冲击 D.既有刚性冲击，又有柔性冲击

4.拨盘与槽轮的转向相反，并且拨盘转动一周，槽轮转动两次的槽轮机构是( )

A.单圆销外啮合槽轮机构 B.双圆销外啮合槽轮机构

C.多圆销外啮合槽轮机构 D.内啮合槽轮机构

5.螺纹联接防松的实质是( )

A.增加螺纹联接的轴向力 B.增加螺纹联接的横向力

C.防止螺纹副发生相对转动 D.增加螺纹联接的刚度

6.普通平键长度的主要选择依据是( )

A.传递转矩的大小 B.传递功率的大小

C.轴的直径 D.轮毂的宽度

7.在带传动工作时，产生打滑的条件是( )

A.有效拉力F>摩擦力总和的极限值Fμlim

B.紧边拉力F1>摩擦力总和的极限值Fμlim

C.紧边拉力F1

D.有效拉力F

A.使结构紧凑 B.限制弯曲应力

C.保证带和带轮之间有足够的摩擦力 D.限制小带轮的包角

9.在安装标准直齿圆柱齿轮时，若实际中心距大于标准中心距，则将使( )

A.重合度变大 B.定角速比无法保证

C.啮合角变大 D.节圆压力角变小

10.对闭式齿轮传动，齿面弯曲疲劳强度设计准则针对的齿轮失效形式是( )

《机械设计基础》模考试卷1

一、判断题

√ × √ √ √ √ √ × × √

二、填空题

2 、

1 ； 基圆； 1.4 ； 从动件的运动规律 ；实现给定的从动件运动规律 、 实现给定的运动轨迹 ； 0º 、 90º ； 力锁合 、形锁合 ； 等加速、等减速 ； 大 、转速较高；齿面接触疲劳强度 、齿根弯曲疲劳强度 ；轮齿啮合效率 、 轴承效率 、 轮齿啮合

三、选择题

B C D D C B A D D D C B A D D

四、简答题（略）

五、分析计算题

1. 解：G、A、B－－复合铰，无局部自由度，CD－－虚约束 F＝3×9-2×12-12。原动件的数目≠F，机构运动不确定

2. 解：

1.）计算单个螺钉的工作拉力 F

油缸盖联接所受的载荷 FΣ=pπD2/4，每个螺钉的工作拉力F＝FΣ／6＝p×πD2/4/6＝2.5 ×(125)2／4/6＝5113.27 N

2）.计算允许的螺钉最大总拉力 Q

螺钉材料性能等级为5.6级， σs＝300MPa，许用应力[σ]= σs/S＝300/1.5＝200MPa.

由强度条件 σca＝1.3Q/( πd2/4)≤[σ] Q≤πd2[σ]/4/1.3＝π×13.8352×200/4/1.3＝23127.83 N

3）.求预紧力 Qp的允许范围

1)按螺钉强度条件求允许的最大预紧力：Q＝Qp十Cb/（Cb +Cm ）F≤23127.83 N ∴

Qp≤23127.83-0.2F＝23127.83-0.2×5113.27=22105.17 N

2)按联接紧密性条件求最小的预紧力，根据联接紧密性要求，QP‘≥1.5F ∴ QP‘＝Qp- Cm /（Cb +Cm ）F=Qp-0.8F≥1.5F

即 Qp≥1.5F十0.8F＝2.3F＝l1760.52 N 由以上计算结果可知，预紧力Qp应控制为：l1760.52 N ≤Qp≤22105.17 N

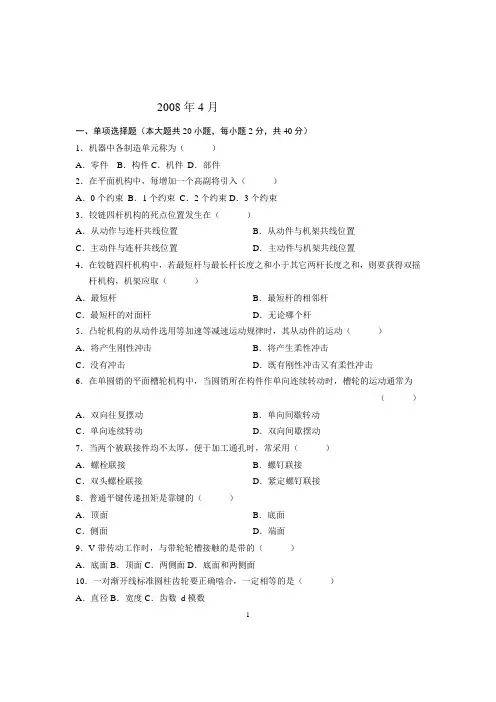

1 2008年4月

一、单项选择题（本大题共20小题，每小题2分，共40分）

1．机器中各制造单元称为（ ）

A．零件 B．构件C．机件 D．部件

2．在平面机构中，每增加一个高副将引入（ ）

A．0个约束 B．1个约束 C．2个约束D．3个约束

3．铰链四杆机构的死点位置发生在（ ）

A．从动作与连杆共线位置 B．从动件与机架共线位置

C．主动件与连杆共线位置 D．主动件与机架共线位置

4．在铰链四杆机构中，若最短杆与最长杆长度之和小于其它两杆长度之和，则要获得双摇杆机构，机架应取（ ）

A．最短杆 B．最短杆的相邻杆

C．最短杆的对面杆 D．无论哪个杆

5．凸轮机构的从动件选用等加速等减速运动规律时，其从动件的运动（ ）

A．将产生刚性冲击 B．将产生柔性冲击

C．没有冲击 D．既有刚性冲击又有柔性冲击

6．在单圆销的平面槽轮机构中，当圆销所在构件作单向连续转动时，槽轮的运动通常为

（ ）

A．双向往复摆动 B．单向间歇转动

C．单向连续转动 D．双向间歇摆动

7．当两个被联接件均不太厚，便于加工通孔时，常采用（ ）

A．螺栓联接 B．螺钉联接

C．双头螺栓联接 D．紧定螺钉联接

8．普通平键传递扭矩是靠键的（ ）

A．顶面 B．底面

C．侧面 D．端面

9．V带传动工作时，与带轮轮槽接触的是带的（ ）

A．底面B．顶面C．两侧面D．底面和两侧面

10．一对渐开线标准圆柱齿轮要正确啮合，一定相等的是（ ）

A．直径B．宽度C．齿数 d模数

2 11．高速重载齿轮传动中，当散热条件不良时，齿轮的主要失效形式是（ ）

A．轮齿疲劳折断 B．齿面疲劳点蚀

C．齿面磨损 D．齿面胶合

12．一对双向运转的齿轮传动，工作时在轮齿根部所受的弯曲应力变化特征可简化为（

A．对称循环变应力 B．脉动循环变应力

C．静应力 D．无规律变应力

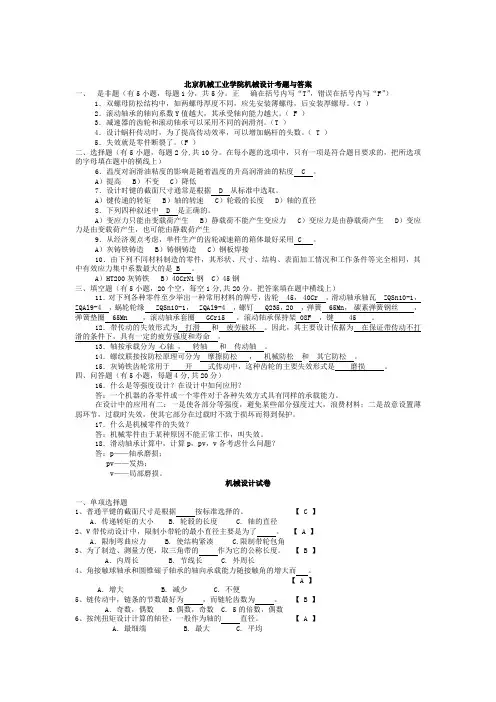

北京机械工业学院机械设计考题与答案

一、 是非题（有5小题，每题1分，共5分。正 确在括号内写“T”，错误在括号内写“F”）

1．双螺母防松结构中，如两螺母厚度不同，应先安装薄螺母，后安装厚螺母。（T ）

2．滚动轴承的轴向系数Y值越大，其承受轴向能力越大。（ F ）

3．减速器的齿轮和滚动轴承可以采用不同的润滑剂。（T ）

4．设计蜗杆传动时，为了提高传动效率，可以增加蜗杆的头数。（ T ）

5．失效就是零件断裂了。（F ）

二、选择题（有5小题，每题2分,共10分。在每小题的选项中，只有一项是符合题目要求的，把所选项的字母填在题中的横线上）

6．温度对润滑油粘度的影响是随着温度的升高润滑油的粘度 C 。

A）提高 B）不变 C）降低

7．设计时键的截面尺寸通常是根据 D 从标准中选取。

A）键传递的转矩 B）轴的转速 C）轮毂的长度 D）轴的直径

8．下列四种叙述中 D 是正确的。

A）变应力只能由变载荷产生 B）静载荷不能产生变应力 C）变应力是由静载荷产生 D）变应力是由变载荷产生，也可能由静载荷产生

9．从经济观点考虑，单件生产的齿轮减速箱的箱体最好采用 C 。

A）灰铸铁铸造 B）铸钢铸造 C）钢板焊接

10．由下列不同材料制造的零件，其形状、尺寸、结构、表面加工情况和工作条件等完全相同，其中有效应力集中系数最大的是 B 。

A）HT200灰铸铁 B）40CrNi钢 C）45钢

三、填空题（有5小题，20个空，每空1分,共20分。把答案填在题中横线上）

11．对下列各种零件至少举出一种常用材料的牌号，齿轮 45， 40Cr ，滑动轴承轴瓦 ZQSn10-1，

ZQAl9-4 ，蜗轮轮缘 ZQSn10-1， ZQAl9-4 ，螺钉 Q235，20 ，弹簧 65Mn， 碳素弹簧钢丝

，弹簧垫圈 65Mn ，滚动轴承套圈 GCr15 ，滚动轴承保持架 08F ，键 45 。
