TMY铜母线排载流量计算方法估算法:单条铜母排载流量= 宽度(mm) X 厚度系数双母排载流量= 宽度(mm) X 厚度系数X 1.5(经验系数)铜排和铝排也可以按平方数来,通常铜应该按5-8A/平方,铝应该按3-5A/平方常用铜排的载流量计算方法：40℃时铜排载流量=排宽*厚度系数排宽(mm);厚度系数为:母排12厚时为20;10厚时为18;依次为:[12-20，10-18，8-16，6-14，5-13，4-12].双层铜排[40℃]=1.56-1.58单层铜排[40℃]（根据截面大小定）3层铜排[40℃]=2单层铜排[40℃]4层铜排[40℃]=单层铜排[40℃]*2.45(不推荐此类选择,最好用异形母排替代)铜排[40℃]= 铜排[25℃]*0.85铝排[40℃]= 铜排[40℃]/1.3例如求TMY100*10载流量为：单层：100*18８=1800(A)[查手册为1860A]；双层：2(TMY100*10)的载流量为：1860*1.58=2940(A)；[查手册为2942A]；三层：3(TMY100*10)的载流量为：1860*2＝3720(A)[查手册为3780A]以上所有计算均精确到与手册数据相当接近。

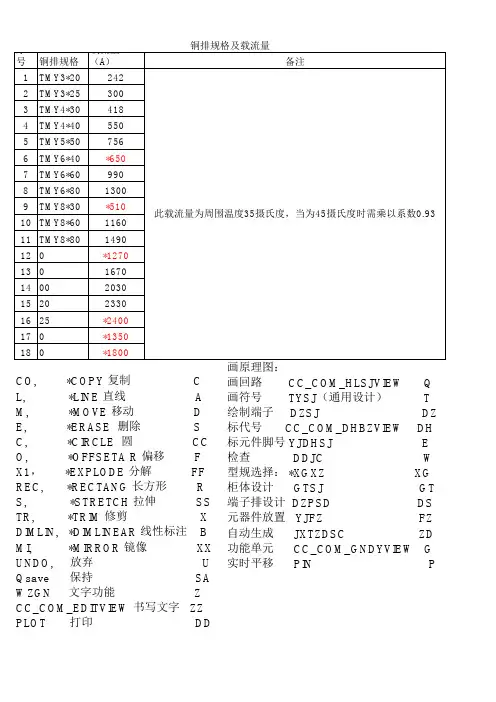

常用铜排的尺寸及载流量表铜母排截面25℃35℃平放(A) 竖放(A) 平放(A) 竖放(A)15×3 176 18520×3 233 24525×3 285 30030×4 394 41540×4 404 425 522 55040×5 452 475 551 58850×5 556 585 721 76050×6 617 650 797 84060×6 731 770 940 99060×8 858 900 1101 116060×10 960 1010 1230 129580×6 930 1010 1195 130080×8 1060 1155 1361 148080×10 1190 1295 1531 1665 100×6 1160 1260 1557 1592 100×8 1310 1425 1674 1850 100×10 1470 1595 1865 2025 120×8 1530 1675 1940 2110 120×10 1685 1830 2152 2340 2(60×6) 1126 1185 1452 1530 2 (60×8) 1460 1480 1503 1600 2(60×10) 1680 1170 2140 2250 2(80×6) 1320 1433 1705 18552(80×8) 1651 1795 2117 2515 2(80×10) 1950 2120 2575 27352(100×6) 1564 1700 2000 2170 2(100×8) 1930 2100 2470 26902(100×10) 2320 2500 2935 3185 2(120×8) 2140 2330 2750 29952(120×10) 2615 2840 3330 3620。
铜母排-TMＹ载流量１6００，２00０KVＡ变压器低压侧各用多大的铜母排１６０0的变压器低压侧每相的电流是1６00除以０.４除以0．７３2=2309A，这是指变压器在全部运用的情况下的电流值，考虑变压器选择时一般会比实际容量大一些，就按实际容量的1．3考虑吧，加上变压器所带所有负荷按0。
8的同时系数考虑,我认为实际电流值应该大约在23０9除以1.3乘以0。
8=1421因此母排选择10０*8的就可以了。
２000的变压器同样考虑的话电流值是1７76,母排选择10０*1０就可以了。
从电源引入端开始向配出端顺序看：1、SCB10-2０00 1０/0．４ D/Yn1１干式变压器,10KＶ/0。
4ＫV,容量2０００KVA,高压侧三角形接法,低压侧为星形接法,连接组别为Ｄ/Yn１1（星三角1１点接法）；２、TＭY－3［2＊（１25＊10)]＋1＊（125＊10)低压进线柜主母线或低压水平母线规格,125*10硬铜排，３条相线为双排，PEN为单排;3、MＴ４0Ｈ1/3Ｐ MＩＣ５。
０Ｉ=32０0Ａ低压总进线自动（万能）断路器，施耐德品牌，电流规格４000A,整定电流(长延时）３200A，性能要求查厂家样本;４、４００0／5A进线侧电流互感器变比,40００/５5、NS100H/3P I=1０0A GPＵ３-６0ＩＩ浪涌保护辅助回路，配施耐德NＳ100H/3P开关、ＧPU３－6０II浪涌吸收保护器；６、D１:ＭNS １０00*1000＊2200低压柜编号、型号,MNS系列，进线柜尺寸为100０宽、1000深、2200高；7、D２、Ｄ3：无功功率补偿电容补偿柜8、GLR—１2５0/3P，ZＷK AＲＣ-１２/J带熔断器隔离开关1２５０A/3Ｐ，无功功率自动补偿控制器(安科瑞品牌）12路；9、ＦYS—０。
22浪涌吸收保护(避雷器）；1０、ＮT10０-１0０A熔断器，１00A;11、ＬＣ１－DＰK１２M7C施耐德产接触器，需要查产品样本（略），用于自动切换电容器组;12、FK－Dr3０/440/7电容器组回路串接电抗器,防止瞬间切换过电流；1３、10*MKPg0。

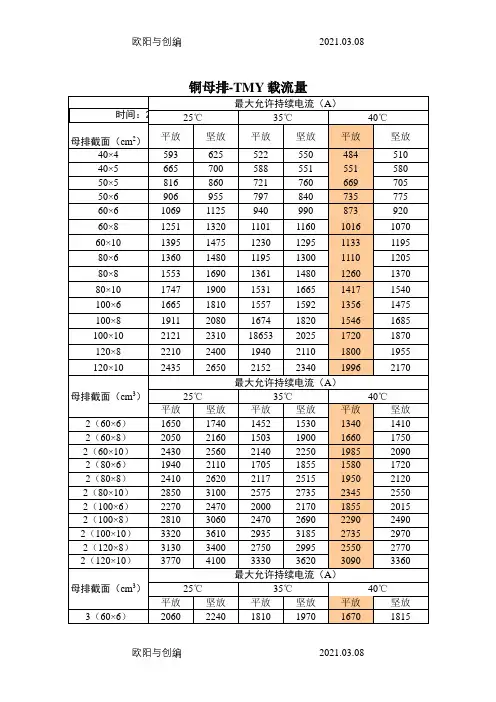

欢迎共阅铜母排-TMY载流量母排截面（cm2）最大允许持续电流（A）25℃35℃40℃平放坚放平放坚放平放坚放40×4 593 625 522 550 484 510 40×5 665 700 588 551 551 580 50×5 816 860 721 760 669 705 50×6 906 955 797 840 735 775 60×6 1069 1125 940 990 873 920 60×8 1251 1320 1101 1160 1016 1070 60×10 1395 1475 1230 1295 1133 1195 80×6 1360 1480 1195 1300 1110 1205 80×8 1553 1690 1361 1480 1260 1370 80×10 1747 1900 1531 1665 1417 1540 100×6 1665 1810 1557 1592 1356 1475 100×8 1911 2080 1674 1820 1546 1685 100×10 2121 2310 18653 2025 1720 1870 120×8 2210 2400 1940 2110 1800 1955 120×10 2435 2650 2152 2340 1996 2170母排截面（cm3）最大允许持续电流（A）25℃35℃40℃平放坚放平放坚放平放坚放2（60×6）1650 1740 1452 1530 1340 1410 2（60×8）2050 2160 1503 1900 1660 1750 2（60×10）2430 2560 2140 2250 1985 2090 2（80×6）1940 2110 1705 1855 1580 1720 2（80×8）2410 2620 2117 2515 1950 2120 2（80×10）2850 3100 2575 2735 2345 2550 2（100×6）2270 2470 2000 2170 1855 2015 2（100×8）2810 3060 2470 2690 2290 2490 2（100×10）3320 3610 2935 3185 2735 2970 2（120×8）3130 3400 2750 2995 2550 2770 2（120×10）3770 4100 3330 3620 3090 3360母排截面（cm3）最大允许持续电流（A）25℃35℃40℃平放坚放平放坚放平放坚放3（60×6）2060 2240 1810 1970 1670 1815 3（60×8）2565 2790 2255 2450 2080 22603（60×10）3135 3300 2750 2900 2560 26903（80×6）2500 2720 2200 2390 2040 22153（80×8）3100 3370 2730 2970 2530 27503（80×10）3670 3990 3230 3510 2990 32503（100×6）2920 3170 2565 2790 2370 25803（100×8）3610 3930 3180 3460 2945 32003（100×10）4280 4650 3735 4060 3450 37503（120×8）3995 4340 3515 3820 3260 35403（120×10）4780 5200 4230 4600 3920 4260 1600，2000KVA变压器低压侧各用多大的铜母排1600的变压器低压侧每相的电流是1600除以0.4除以0.732=2309A，这是指变压器在全部运用的情况下的电流值，考虑变压器选择时一般会比实际容量大一些，就按实际容量的1.3考虑吧，加上变压器所带所有负荷按0.8的同时系数考虑，我认为实际电流值应该大约在2309除以1.3乘以0.8=1421因此母排选择100*8的就可以了。
欢迎共阅铜母排-TMY载流量母排截面（cm2）最大允许持续电流（A）25℃35℃40℃平放坚放平放坚放平放坚放40×4 593 625 522 550 484 510 40×5 665 700 588 551 551 580 50×5 816 860 721 760 669 705 50×6 906 955 797 840 735 775 60×6 1069 1125 940 990 873 920 60×8 1251 1320 1101 1160 1016 1070 60×10 1395 1475 1230 1295 1133 1195 80×6 1360 1480 1195 1300 1110 1205 80×8 1553 1690 1361 1480 1260 1370 80×10 1747 1900 1531 1665 1417 1540 100×6 1665 1810 1557 1592 1356 1475 100×8 1911 2080 1674 1820 1546 1685 100×10 2121 2310 18653 2025 1720 1870 120×8 2210 2400 1940 2110 1800 1955 120×10 2435 2650 2152 2340 1996 2170母排截面（cm3）最大允许持续电流（A）25℃35℃40℃平放坚放平放坚放平放坚放2（60×6）1650 1740 1452 1530 1340 1410 2（60×8）2050 2160 1503 1900 1660 1750 2（60×10）2430 2560 2140 2250 1985 2090 2（80×6）1940 2110 1705 1855 1580 1720 2（80×8）2410 2620 2117 2515 1950 2120 2（80×10）2850 3100 2575 2735 2345 2550 2（100×6）2270 2470 2000 2170 1855 2015 2（100×8）2810 3060 2470 2690 2290 2490 2（100×10）3320 3610 2935 3185 2735 2970 2（120×8）3130 3400 2750 2995 2550 2770 2（120×10）3770 4100 3330 3620 3090 3360母排截面（cm3）最大允许持续电流（A）25℃35℃40℃平放坚放平放坚放平放坚放3（60×6）2060 2240 1810 1970 1670 1815 3（60×8）2565 2790 2255 2450 2080 22603（60×10）3135 3300 2750 2900 2560 26903（80×6）2500 2720 2200 2390 2040 22153（80×8）3100 3370 2730 2970 2530 27503（80×10）3670 3990 3230 3510 2990 32503（100×6）2920 3170 2565 2790 2370 25803（100×8）3610 3930 3180 3460 2945 32003（100×10）4280 4650 3735 4060 3450 37503（120×8）3995 4340 3515 3820 3260 35403（120×10）4780 5200 4230 4600 3920 4260 1600，2000KVA变压器低压侧各用多大的铜母排1600的变压器低压侧每相的电流是1600除以0.4除以0.732=2309A，这是指变压器在全部运用的情况下的电流值，考虑变压器选择时一般会比实际容量大一些，就按实际容量的1.3考虑吧，加上变压器所带所有负荷按0.8的同时系数考虑，我认为实际电流值应该大约在2309除以1.3乘以0.8=1421因此母排选择100*8的就可以了。
额定电流下T M Y铜母排
选择表
This manuscript was revised on November 28, 2020
铜母排载流量统计表
1、本表系母排立放的数据。
当母排平放且宽度≤60mm时，表中数据应乘以
0.95；>60mm时应乘以0.92。
2、封闭式有通风渠道环境母排参照+45℃选择，封闭式无通风渠道环境母排参照+50℃选择，封闭式有通风渠道带串联电抗器电容柜环境母排参照+50℃选择，开启式环境参照+35℃选择，母排最高温度为+70℃。
3、以上表内数据在交流系统应用时有效；
4、当两根母排双拼安装时，母排间距均等于母排厚度。
5、带底纹的规格为常用铜排规格；
主母线与保护导体（PE）规格选择推荐。
3（60×8）2565 2790 2255 2450 2080 2260 3（60×10）3135 3300 2750 2900 2560 2690 3（80×6）2500 2720 2200 2390 2040 2215 3（80×8）3100 3370 2730 2970 2530 2750 3（80×10）3670 3990 3230 3510 2990 3250 3（100×6）2920 3170 2565 2790 2370 2580 3（100×8）3610 3930 3180 3460 2945 3200 3（100×10）4280 4650 3735 4060 3450 3750 3（120×8）3995 4340 3515 3820 3260 3540 3（120×10）4780 5200 4230 4600 3920 42601600，2000KV A变压器低压侧各用多大的铜母排1600的变压器低压侧每相的电流是1600除以0.4除以0.732=2309A，这是指变压器在全部运用的情况下的电流值，考虑变压器选择时一般会比实际容量大一些，就按实际容量的1.3考虑吧，加上变压器所带所有负荷按0.8的同时系数考虑，我认为实际电流值应该大约在2309除以1.3乘以0.8=1421因此母排选择100*8的就可以了。
2000的变压器同样考虑的话电流值是1776，母排选择100*10就可以了。
从电源引入端开始向配出端顺序看：1、SCB10-2000 10/0.4 D/Yn11干式变压器，10KV/0.4KV，容量2000KVA，高压侧三角形接法，低压侧为星形接法，连接组别为D/Yn11（星三角11点接法）；2、TMY-3[2*(125*10)]+1*(125*10)低压进线柜主母线或低压水平母线规格，125*10硬铜排，3条相线为双排，PEN为单排；3、MT40H1/3P MIC5.0 I=3200A低压总进线自动（万能）断路器，施耐德品牌,电流规格4000A，整定电流（长延时）3200A，性能要求查厂家样本；4、4000/5A进线侧电流互感器变比，4000/55、NS100H/3P I=100A GPU3-60II浪涌保护辅助回路，配施耐德NS100H/3P开关、GPU3-60II浪涌吸收保护器；6、D1:MNS 1000*1000*2200低压柜编号、型号，MNS系列，进线柜尺寸为1000宽、1000深、2200高；7、D2、D3:无功功率补偿电容补偿柜8、GLR-1250/3P,ZWK ARC-12/J带熔断器隔离开关1250A/3P,无功功率自动补偿控制器（安科瑞品牌）12路；9、FYS-0.22浪涌吸收保护（避雷器）；10、NT100-100A熔断器，100A；11、LC1-DPK12M7C施耐德产接触器，需要查产品样本（略），用于自动切换电容器组；12、FK-Dr30/440/7电容器组回路串接电抗器，防止瞬间切换过电流；13、10*MKPg0.44-30-310组电容器，MKPg0.44型号，30KVar、三相；14、D7，含4套NS系列断路器低压出线柜，NS400N/3P 200A表示施耐德NS400N 断路器，400A框架，整定电流为200A；15、112KW WDZA-YJY-4*185+E95该出线回路为112KW负荷，出线电缆为无卤低烟A 级阻燃（交联聚乙烯绝缘、交联聚乙烯护套），规格为4*185+E95，E95表示PE线规格95；16、ACR220E、300/5安科瑞品牌仪表（出线回路电流表），配300/5电流互感器；17、D9，含MT25H1/3P MIC5.0 I=1600A及2000/5A 低压母联柜，断路器为MT25H1/3P MIC5.0，整定电流1600A，配2000/5A电流互感器。
tmy铜母排载流量
TMY铜母排载流量
来源:莫欣津网站莫欣津时间:2009-05-31 责任编辑: 标签:
本简表摘录于《建筑电气安装工程图集》水利电力出版社 1987年8月第一版吕光大主编
单片:
多片:
注:环境温度:35? 竖放; 若横放，载流量乘以0.92系数
