铜母排允许载流量

国标铜排载流量表
电气工程
估算法:
单条铜母排载流量=宽度(mm)某厚度系数
双母排载流量=宽度(mm)某厚度系数某1.5(经验系数)
铜排和铝排也可以按平方数来,通常铜应该按5-8A/平方,铝应该按3-5A/平方常用铜排的载流量计算方法：40℃时铜排载流量=排宽某厚度系数排宽(mm);厚度系数为:母排12厚时为20;10厚时为18;依次为:[12-20，10-18，8-16，6-14，5-13，4-12].
双层铜排[40℃]=1.56-1.58单层铜排[40℃]（根据截面大小定）3层铜排[40℃]=2单层铜排[40℃]
4层铜排[40℃]=单层铜排[40℃]某2.45(不推荐此类选择,最好用异形母排替代)
铜排[40℃]=铜排[25℃]某0.85铝排[40℃]=铜排[40℃]/1.3例如求TMY100某10载流量为：
单层：100某18８=1800(A)[查手册为1860A]；
双层：2(TMY100某10)的载流量为：1860某1.58=2940(A)；[查手册为2942A]；三层：3(TMY100某10)的载流量为：1860某2＝3720(A)[查手册为3780A]以上所有计算均精确到与手册数据相当接近。

电气工程
常用铜排的尺寸及载流量表一、矩形铜排
电气工程
二、铜导线载流量(35℃)
三、抽屉柜抽屉导线选用标准。

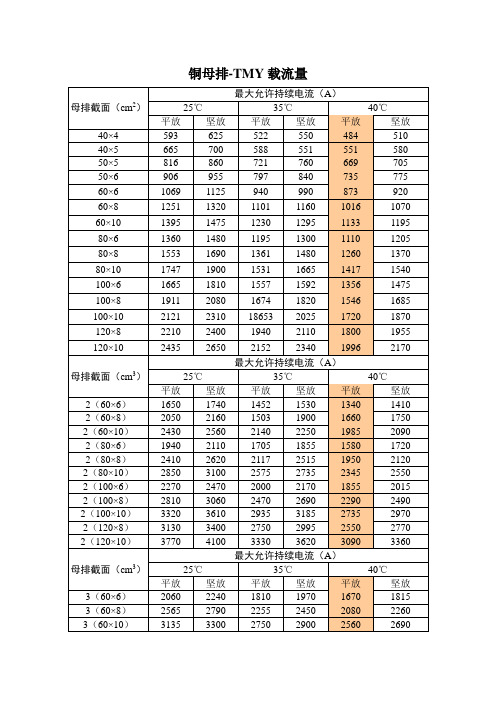

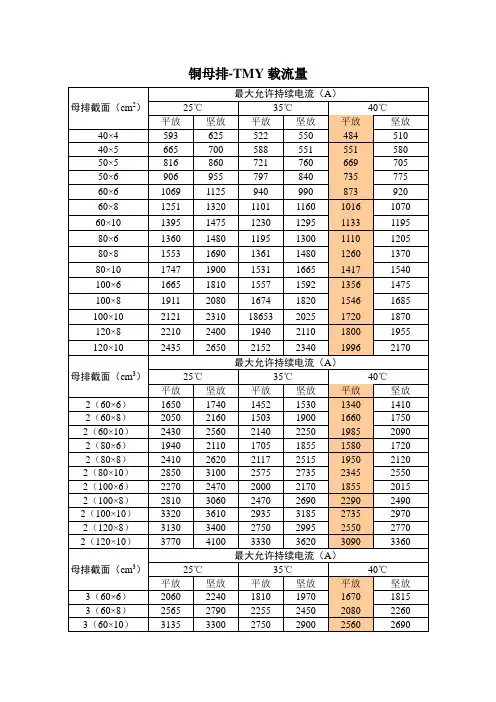

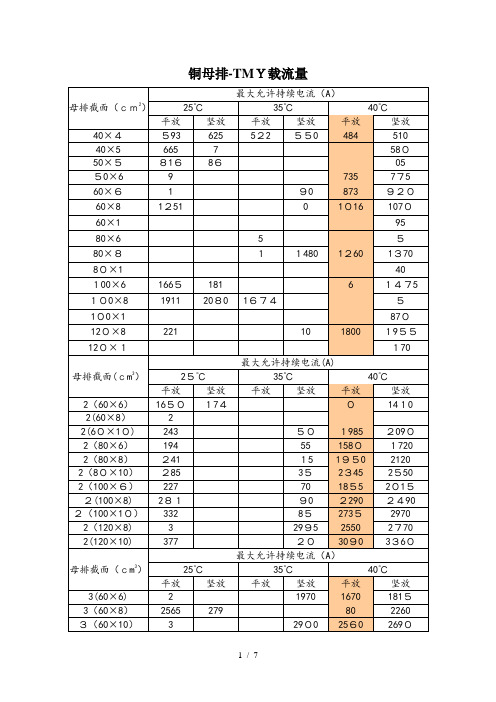

铜母排-TMY载流量母排截面（cm2）最大允许持续电流（A）25℃35℃40℃平放坚放平放坚放平放坚放40×4 593 625 522 550 484 510 40×5 665 700 588 551 551 580 50×5 816 860 721 760 669 705 50×6 906 955 797 840 735 775 60×6 1069 1125 940 990 873 920 60×8 1251 1320 1101 1160 1016 1070 60×10 1395 1475 1230 1295 1133 1195 80×6 1360 1480 1195 1300 1110 1205 80×8 1553 1690 1361 1480 1260 1370 80×10 1747 1900 1531 1665 1417 1540 100×6 1665 1810 1557 1592 1356 1475 100×8 1911 2080 1674 1820 1546 1685 100×10 2121 2310 18653 2025 1720 1870 120×8 2210 2400 1940 2110 1800 1955 120×10 2435 2650 2152 2340 1996 2170母排截面（cm3）最大允许持续电流（A）25℃35℃40℃平放坚放平放坚放平放坚放2（60×6）1650 1740 1452 1530 1340 1410 2（60×8）2050 2160 1503 1900 1660 1750 2（60×10）2430 2560 2140 2250 1985 2090 2（80×6）1940 2110 1705 1855 1580 1720 2（80×8）2410 2620 2117 2515 1950 2120 2（80×10）2850 3100 2575 2735 2345 2550 2（100×6）2270 2470 2000 2170 1855 2015 2（100×8）2810 3060 2470 2690 2290 2490 2（100×10）3320 3610 2935 3185 2735 2970 2（120×8）3130 3400 2750 2995 2550 2770 2（120×10）3770 4100 3330 3620 3090 3360母排截面（cm3）最大允许持续电流（A）25℃35℃40℃平放坚放平放坚放平放坚放3（60×6）2060 2240 1810 1970 1670 1815 3（60×8）2565 2790 2255 2450 2080 2260 3（60×10）3135 3300 2750 2900 2560 26903（80×6）2500 2720 2200 2390 2040 22153（80×8）3100 3370 2730 2970 2530 27503（80×10）3670 3990 3230 3510 2990 32503（100×6）2920 3170 2565 2790 2370 25803（100×8）3610 3930 3180 3460 2945 32003（100×10）4280 4650 3735 4060 3450 37503（120×8）3995 4340 3515 3820 3260 35403（120×10）4780 5200 4230 4600 3920 42601600，2000KVA变压器低压侧各用多大的铜母排1600的变压器低压侧每相的电流是1600除以除以=2309A，这是指变压器在全部运用的情况下的电流值，考虑变压器选择时一般会比实际容量大一些，就按实际容量的考虑吧，加上变压器所带所有负荷按的同时系数考虑，我认为实际电流值应该大约在2309除以乘以=1421因此母排选择100*8的就可以了。

铜母排-TMＹ载流量１6００，２00０KVＡ变压器低压侧各用多大的铜母排１６０0的变压器低压侧每相的电流是1６00除以０.４除以0．７３2=2309A，这是指变压器在全部运用的情况下的电流值，考虑变压器选择时一般会比实际容量大一些，就按实际容量的1．3考虑吧，加上变压器所带所有负荷按0。

8的同时系数考虑,我认为实际电流值应该大约在23０9除以1.3乘以0。

8=1421因此母排选择10０*8的就可以了。

２000的变压器同样考虑的话电流值是1７76,母排选择10０*1０就可以了。

从电源引入端开始向配出端顺序看：1、SCB10-2０00 1０/0．４ D/Yn1１干式变压器,10KＶ/0。

4ＫV,容量2０００KVA,高压侧三角形接法,低压侧为星形接法,连接组别为Ｄ/Yn１1（星三角1１点接法）；２、TＭY－3［2＊（１25＊10)]＋1＊（125＊10)低压进线柜主母线或低压水平母线规格,125*10硬铜排，３条相线为双排，PEN为单排;3、MＴ４0Ｈ1/3Ｐ MＩＣ５。

０Ｉ=32０0Ａ低压总进线自动（万能）断路器，施耐德品牌，电流规格４000A,整定电流(长延时）３200A，性能要求查厂家样本;４、４００0／5A进线侧电流互感器变比,40００/５5、NS100H/3P I=1０0A GPＵ３-６0ＩＩ浪涌保护辅助回路，配施耐德NＳ100H/3P开关、ＧPU３－6０II浪涌吸收保护器；６、D１:ＭNS １０00*1000＊2200低压柜编号、型号,MNS系列，进线柜尺寸为100０宽、1000深、2200高；7、D２、Ｄ3：无功功率补偿电容补偿柜8、GLR—１2５0/3P，ZＷK AＲＣ-１２/J带熔断器隔离开关1２５０A/3Ｐ，无功功率自动补偿控制器(安科瑞品牌）12路；9、ＦYS—０。

22浪涌吸收保护(避雷器）；1０、ＮT10０-１0０A熔断器，１00A;11、ＬＣ１－DＰK１２M7C施耐德产接触器，需要查产品样本（略），用于自动切换电容器组;12、FK－Dr3０/440/7电容器组回路串接电抗器,防止瞬间切换过电流；1３、10*MKPg0。

铜母排载流量计算
估算法
:单条铜母排载流量= 宽度(mm) X 厚度系数
双母排载流量= 宽度(mm) X 厚度系数X 1.5(经验系数)
铜排和铝排也可以按平方数来,通常铜应该按5-8A/平方,铝应该按3-5A/平方常用铜排的载流量计算方法：
40℃时铜排载流量=排宽*厚度系数排宽(mm);
厚度系数为:
母排12厚时为20;
10厚时为18;
依次为:[12-20，10-18，8-16，6-14，5-13，4-12].
双层铜排[40℃]=1.56-1.58单层铜排[40℃]（根据截面大小定）
3层铜排[40℃]=2单层铜排[40℃]
4层铜排[40℃]=单层铜排[40℃]*2.45(不推荐此类选择,最好用异形母排替代) 铜排[40℃]= 铜排[25℃]*0.85
铝排[40℃]= 铜排[40℃]/1.3
例如求TMY100*10载流量为：
单层：100*188=1800(A)[查手册为1860A]；
双层：2(TMY100*10)的载流量为：1860*1.58=2940(A)；[查手册为2942A]；三层：3(TMY100*10)的载流量为：1860*2＝3720(A)[查手册为3780A]
