干法脱硫的工作原理
干法脱硫的原理：
干法脱硫是利用干法脱除沼气气体中的硫化氢，其原理是利用氧气使硫化氢，氧化成硫或硫氧化物的一种方法，也可称为干式氧化法。另一种方法为专用的氧化铁吸收法，即以专用氧化铁脱硫剂中活性的三氧化二铁，吸收气体中的硫化氢，并使其转化为硫化铁，从而脱除硫化氢的方法，目前这种方法使用比较多的。干法设备的构成是在一个罐体内放入填料，填料层可为氧化铁脱硫剂、活性炭脱硫剂等，这里建议是使用氧化铁脱硫剂，因此脱硫剂的容量大，费用比较低，非常的使用。气体从低流速的一端经过罐体内填料层，硫化氢氧化成硫或者是硫氧化物或被转化为硫化铁后，余留在填料层中，净化后气体从容器另一端排出。

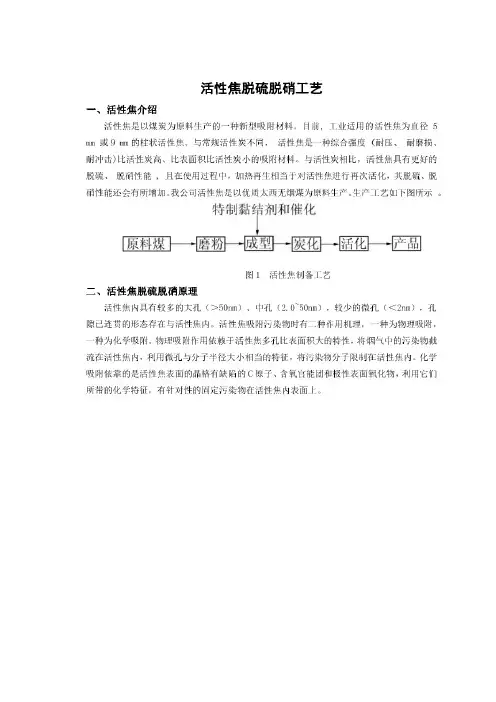

活性焦脱硫脱硝一体化技术需注意的六个问题
所属频道: 大气治理
关键词:活性焦干法技术 脱硫脱硝
工业烟气污染治理
根据生态环境部发布的《钢铁企业超低排放改造工作方案（征求意见稿）》，鼓励钢铁企业采用活性碳（焦）等多污染物协同处置技术。活性焦干法脱硫脱硝一体化技术（以下简称“活性焦干法技术”）是一项成熟的工业烟气污染治理技术，在日本、韩国和中国都有大型化应用，具有耗水少、副产物综合利用、排烟透明度好等优点。
但活性焦干法技术目前并没有在我国大规模推广应用，很多用户对该技术依然比较陌生。同时，我国钢铁企业球团烧结工况条件不稳定，尤其是前级除尘效果普遍不佳，同时技术力量普遍欠缺，在采用对工况条件稳定性和技术力量要求较高的活性焦干法技术过程中，势必会遇到各种问题。本文作者对活性焦干法技术具体应用过程中存在的六类问题进行了梳理，并提出针对性解决方案，以期对钢铁企业用户在项目工艺选择和建设过程中有所帮助。
一、可靠性问题
活性焦干法技术已经被国内外的案例实践证明是一项成熟、稳定、可靠、高效的工业烟气污染治理技术。但是作为一项工程技术，其可靠性只针对在一定条件具备下而言，并非毫无条件的。
这意味着，其治理效果可靠性很大程度上取决于具体项目中活性焦干法装置设计处理容量的大小，对应的烟气量、流速、污染物浓度等等因素。而如果实际烟气量、流速和污染物浓度超过了系统设计的参数，那么系统的可靠性就会大大折扣。比如说，烟气及污染物在系统内所需要的停留时间，如果系统设计偏小，系统内烟气流速过快，则污染来不及被活性焦吸附和反应，最终导致污染物排放超标。因此说，在中国这样一个以低价竞争和偷工减料为惯性的特殊国情环境下，遴选建设总包单位和审查设计方案的过程中需要非常注意系统选型问题。此其一。
其二，影响活性焦干法技术效果可靠性的因素是污染物初始浓度，即进入到活性焦干法处理装置的主要三项污染物的浓度。从目前已经投运的活性焦干法装置来看，尤其是日本矶子电厂、韩国浦项制铁以及中国太原钢铁等活性焦脱硫装置，入口SOx小于2000mg/Nm3，入口粉尘浓度偏差较大，日本和韩国要求最高，一般在10mg/Nm3以下。本文作者曾参与的某电厂项目技术论证过程中，某国外技术支持方对入口含硫量超过2000mg/Nm3或者原煤含硫量超过0.8%的项目不敢提供技术保证。这说明活性焦干法工艺能否适应入口SOX浓度超过2000mg/Nm3的项目有待进一步探索。
未知驱动探索，专注成就专业
1
干法脱硫原理
1. 引言
干法脱硫是一种常用的烟气脱硫方法，通过使用干燥剂吸收烟气中的二氧化硫（SO2），减少或消除燃煤和工业过程中排放的二氧化硫对环境的污染。本文将介绍干法脱硫的原理及其工作过程。
2. 干法脱硫原理
干法脱硫原理是利用干燥剂的化学反应性质吸附和转化烟气中的二氧化硫。常用的干法脱硫干燥剂主要有氢氧化钙（Ca（OH）2）和活性炭等。干燥剂与烟气中的二氧化硫接触后，可以通过以下两种反应机理进行脱硫：
2.1 咸卤反应
咸卤反应是指干燥剂与烟气中的二氧化硫在反应器中进行化学反应，生成相应的盐和酸。例如，氢氧化钙和烟气中的二氧化硫反应可以生成硫酸钙：
Ca(OH)2 + SO2 -> CaSO3 + H2O 未知驱动探索，专注成就专业
2
硫酸钙可以进一步与空气中的氧气反应生成硫酸：
CaSO3 + O2 + H2O -> CaSO4 · 2H2O
硫酸钙和硫酸是固态，可以通过过滤或其它方法进行分离，从而实现二氧化硫的脱除。
2.2 加热再生反应
加热再生反应是指干燥剂在吸附了二氧化硫后，经过加热将其转化为活性氧化物，然后再次利用。具体过程如下：
1. 干燥剂吸附二氧化硫后，形成吸附物。
2. 将吸附物放入再生器中进行加热处理。
3. 高温下，吸附物中的二氧化硫逐渐转化成活性氧化物。
4. 活性氧化物可以再次用于吸附烟气中的二氧化硫。
这种加热再生反应可以循环使用干燥剂，提高了干法脱硫的经济性和可持续性。 未知驱动探索，专注成就专业
3
3. 干法脱硫工作过程
干法脱硫的工作过程一般包括五个步骤：
3.1 烟气预处理
首先，在将烟气引入干法脱硫设备之前，需要进行一些预处理工作。例如，对烟气进行降温，以减少对干燥剂的热破坏和降低干燥剂的用量。
3.2 干燥剂喷洒
接下来，将干燥剂喷洒到烟气中。喷洒的干燥剂可以通过喷雾装置均匀地分布在烟气中，以提高干燥剂与烟气中的二氧化硫的接触效果。
工艺流程及原理说明 一个典型的CFB-FGD系统由预电除尘器、吸收剂制备、吸收塔、脱硫灰再循环、注水系统、脱硫除尘器以及仪表控制系统等组成，其工艺流程见上图。
首先从锅炉的空气预热器出来的烟气温度一般为120～180℃左右，通过预除尘器后从底部进入吸收塔（当脱硫渣与粉煤灰须分别处理时，才需要一级除尘器，否则烟气可直接进入脱硫塔），在此处高温烟气与加入的吸收剂、循环脱硫灰充分预混合，进行初步的脱硫反应，在这一区域主要完成吸收剂与HCl、HF的反应。然后烟气通过吸收塔底部的文丘里管的加速，进入循环流化床体，物料在循环流化床内，气固两相由于气流的作用，产生激烈的湍动与混合，充分接触，在上升的过程中，不断形成絮状物向下返回，而絮状物在激烈湍动中又不断解体重新被气流提升，使得气固间的滑落速度高达单颗粒滑落速度的数十倍；吸收塔顶部结构进一步强化了絮状物的返回，进一步提高了塔内颗粒的床层密度，使得床内的Ca/S比高达50以上。这样循环流化床内气固两相流机制，极大地强化了气固间的传质与传热，为实现高脱硫率提供了根本的保证。
在文丘里的出口扩管段设一套喷水装置，喷入的雾化水以降低脱硫反应器内的烟温，使烟温降至高于烟气露点20℃左右，从而使得SO2与Ca（OH）2的反应转化为可以瞬间完成的离子型反应。吸收剂、循环脱硫灰在文丘里段以上的塔内进行第二步的充分反应，生成副产物CaSO3·1/2H2O，还与SO3、HF和HCl反应生成相应的副产物CaSO4·1/2H2O、CaF2、CaCl2·Ca(OH)2·2H2O等。
烟气在上升过程中，颗粒一部分随烟气被带出吸收塔，一部分因自重重新回流到循环流化床内，进一步增加了流化床的床层颗粒浓度和延长吸收剂的反应时间。由于提供的脱硫系统有清洁烟气再循环技术，无论锅炉负荷如何变化，烟气在文丘里以上的塔内流速均为5m/s左右，从文丘里以上的塔高大约40m左右，这样烟气在塔内的气固接触时间大约为8秒左右，从而有效地保证了脱硫效率。
工艺流程及原理说明 一个典型的CFB-FGD系统由预电除尘器、吸收剂制备、吸收塔、脱硫灰再循环、注水系统、脱硫除尘器以及仪表控制系统等组成，其工艺流程见上图。
首先从锅炉的空气预热器出来的烟气温度一般为120～180℃左右，通过预除尘器后从底部进入吸收塔（当脱硫渣与粉煤灰须分别处理时，才需要一级除尘器，否则烟气可直接进入脱硫塔），在此处高温烟气与加入的吸收剂、循环脱硫灰充分预混合，进行初步的脱硫反应，在这一区域主要完成吸收剂与HCl、HF的反应。然后烟气通过吸收塔底部的文丘里管的加速，进入循环流化床体，物料在循环流化床内，气固两相由于气流的作用，产生激烈的湍动与混合，充分接触，在上升的过程中，不断形成絮状物向下返回，而絮状物在激烈湍动中又不断解体重新被气流提升，使得气固间的滑落速度高达单颗粒滑落速度的数十倍；吸收塔顶部结构进一步强化了絮状物的返回，进一步提高了塔内颗粒的床层密度，使得床内的Ca/S比高达50以上。这样循环流化床内气固两相流机制，极大地强化了气固间的传质与传热，为实现高脱硫率提供了根本的保证。
在文丘里的出口扩管段设一套喷水装置，喷入的雾化水以降低脱硫反应器内的烟温，使烟温降至高于烟气露点20℃左右，从而使得SO2与Ca（OH）2的反应转化为可以瞬间完成的离子型反应。吸收剂、循环脱硫灰在文丘里段以上的塔内进行第二步的充分反应，生成副产物CaSO3·1/2H2O，还与SO3、HF和HCl反应生成相应的副产物CaSO4·1/2H2O、CaF2、CaCl2·Ca(OH)2·2H2O等。
烟气在上升过程中，颗粒一部分随烟气被带出吸收塔，一部分因自重重新回流到循环流化床内，进一步增加了流化床的床层颗粒浓度和延长吸收剂的反应时间。由于提供的脱硫系统有清洁烟气再循环技术，无论锅炉负荷如何变化，烟气在文丘里以上的塔内流速均为5m/s左右，从文丘里以上的塔高大约40m左右，这样烟气在塔内的气固接触时间大约为8秒左右，从而有效地保证了脱硫效率。
