半干法脱硫原理

半干法脱硫

一、半干法脱硫概述

半干法脱硫是一种利用石灰石作为脱硫剂，将烟气中的二氧化硫转化为硫酸盐的方法。该方法主要应用于火力发电厂、钢铁厂等大型工业企业中，可以有效降低二氧化硫排放量，保护环境。

二、半干法脱硫原理

半干法脱硫主要是通过将石灰石与水混合形成一定浓度的悬浮液，然后将其喷入烟道中与烟气进行反应。在反应过程中，二氧化硫会与悬浮液中的碳酸钙反应生成硫酸钙，并释放出水和二氧化碳。最终形成的固体产物会随着烟气被带到除尘器中进行收集。

三、半干法脱硫设备

1. 石灰石仓：存放用于制备悬浮液的石灰石。

2. 破碎机：将大块的石灰石粉碎成适当大小。

3. 搅拌桶：将粉碎后的石灰石与水混合成悬浮液。

4. 喷雾器：将制备好的悬浮液喷入烟道中与烟气进行反应。

5. 除尘器：收集反应后形成的固体产物。

四、半干法脱硫工艺流程

1. 石灰石仓中的石灰石经过粉碎机粉碎成适当大小。 2. 粉碎后的石灰石与水在搅拌桶中混合成悬浮液。

3. 制备好的悬浮液通过喷雾器喷入烟道中与烟气进行反应。

4. 反应后形成的固体产物被带到除尘器中进行收集。

五、半干法脱硫优缺点

1. 优点：

（1）适用于高含硫量和高湿度的废气处理，效果显著；

（2）设备简单，易于维护；

（3）可以实现无二氧化硫排放或排放量显著降低。

2. 缺点：

（1）对于低含硫量和低湿度的废气处理效果不理想；

（2）需要大量使用石灰石作为脱硫剂，造成资源浪费；

（3）在反应过程中会产生大量二氧化碳，对环境造成一定影响。

六、半干法脱硫的应用前景

半干法脱硫技术具有较高的脱硫效率和经济性，已经被广泛应用于火力发电厂、钢铁厂等大型工业企业中。随着环保意识的不断提高，半干法脱硫技术将会得到更广泛的应用和推广。同时，随着科技的不断进步和发展，该技术也将会不断完善和优化。

精品

精品 半干法烟气脱硫系统

文章来源：徐州同鑫建材机械厂 添加人：admin 添加时间：2008-11-18 17:13:36 点击：1468

半干法烟气脱硫系统

一、半干法脱硫工艺

1、介绍

1997年ABB低投资烟气脱硫（FGD）技术方面的开发工作得到了广泛的报道。这种技术将低投资与优良的性能巧妙地结合，是针对亚洲和东欧的新兴市场开发的。

采用这种脱硫技术，不管燃料中的含硫量是多少，脱硫效率都有可能达到90%以上，此外，该系统适合于已有项目的改造，它的占地面积小。干法烟气脱硫技术常被忽略的一个主要特点是它在不增加投资的情况下提高了除尘效率。从干法烟气脱硫系统排出的烟气可不经加热，通过已有的烟囱排出。

2、半干法工艺过程

半干法工艺是利用含有石灰（氧化钙）的干燥剂或干燥的消石灰（氢氧化钙）吸收二氧化硫的，这精品

精品 两种吸收剂都可使用，也可以使用含适当碱性的飞灰。

任何干法烟气脱硫工艺中，关键的控制参数都是反应区内，即反应器及其后的除尘器内的烟气温度。在相对湿度为40%至50%时，消石灰活性增强，能够非常有效地吸收二氧化硫。烟气的相对湿度是利用给烟气内喷水的方法提高的。在传统的干法烟气脱硫工艺中，水和石灰是以浆液的状态（不论是否循环）注入烟气的，但水分布在粉料微粒的表面，水在其中的含量仅占百分之几。这样，吸收剂的循环量比传统干法烟气脱硫要高得多。即，用于蒸发的表面积非常大。进入烟气的粉料的干燥时间非常短，所以它可以采用比传统喷雾干燥技术小得多的反应器。提高了烟气的相对湿度，足以在典型的干法脱硫操作温度或高于饱和温度10℃~20℃（实践中这一温度范围是65℃~75℃）激活石灰吸收剂二氧化硫。

水在增湿搅拌机中加入吸收剂，然后才注入烟气。半干法技术的独到之处是所有的循环吸收剂都要在搅拌机中增湿，这样做，可以最大限度的利用循环吸收剂。经过活化和干燥之后，烟气中干燥的循环粉料在高效的除尘器，最好是袋式除尘器中被分离出来，进入搅拌机，补充石灰也是在这里加入的。注入搅拌机的水量要保证恒定的烟出口温度。控制系统以烟气的出入口温度为基础，以烟气量为辅助，采用前馈信号控制，并有反馈微调。出口的SO2也采用类似的方法进行控制：入口和出口的SO2浓度加上烟气流量决定石灰的加入速率。副产品收集在除尘器灰斗内，当达到回斗的最高料位时，副产品溢流排出。

半干法脱硫原理

半干法脱硫是一种常用的烟气脱硫技术，主要通过喷射干石灰粉末或半干石灰乳液来吸收烟气中的二氧化硫。其基本原理是将石灰喷射到烟气中，石灰与二氧化硫发生化学反应形成石膏，将二氧化硫从烟气中去除。

半干法脱硫的主要过程包括喷射设备、石灰粉末输送系统和石膏排放系统等。烟气经过除尘设备去除粉尘后，进入脱硫塔，同时喷射石灰粉末或半干石灰乳液。石灰与二氧化硫反应生成石膏，石膏颗粒随石灰粉末一同沉积在脱硫塔底部的石膏池中。经过脱硫后的烟气由脱硫塔顶部排出，排放到大气中。

半干法脱硫具有处理烟气中二氧化硫的效果好、适用于小颗粒煤粉燃烧、脱硫效率高等优点。在半干法脱硫过程中，石灰粉末或半干石灰乳液通过喷射形成细小的液滴或粉末，增大了石灰颗粒与烟气接触的有效面积，提高了脱硫效率。此外，脱硫过程中形成的石膏还可以作为一种有价值的资源，用于建筑材料、水泥生产等。

总之，半干法脱硫通过喷射石灰粉末或半干石灰乳液吸收烟气中的二氧化硫，从而实现了脱硫的效果。该技术具有高效、适用范围广等特点，在工业生产中得到了广泛应用。

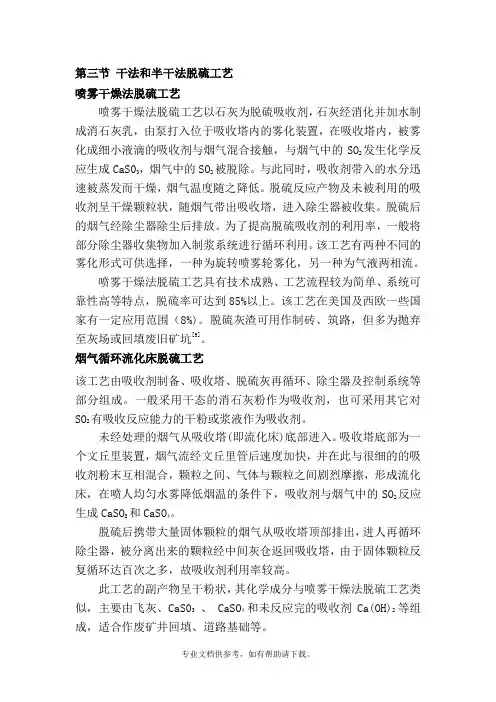

专业文档供参考，如有帮助请下载。 第三节 干法和半干法脱硫工艺

喷雾干燥法脱硫工艺

喷雾干燥法脱硫工艺以石灰为脱硫吸收剂，石灰经消化并加水制成消石灰乳，由泵打入位于吸收塔内的雾化装置，在吸收塔内，被雾化成细小液滴的吸收剂与烟气混合接触，与烟气中的SO2发生化学反应生成CaS03，烟气中的SO2被脱除。与此同时，吸收剂带入的水分迅速被蒸发而干燥，烟气温度随之降低。脱硫反应产物及未被利用的吸收剂呈干燥颗粒状，随烟气带出吸收塔，进入除尘器被收集。脱硫后的烟气经除尘器除尘后排放。为了提高脱硫吸收剂的利用率，一般将部分除尘器收集物加入制浆系统进行循环利用。该工艺有两种不同的雾化形式可供选择，一种为旋转喷雾轮雾化，另一种为气液两相流。

喷雾干燥法脱硫工艺具有技术成熟、工艺流程较为简单、系统可靠性高等特点，脱硫率可达到85%以上。该工艺在美国及西欧一些国家有一定应用范围（8%)。脱硫灰渣可用作制砖、筑路，但多为抛弃至灰场或回填废旧矿坑[9]。

烟气循环流化床脱硫工艺

该工艺由吸收剂制备、吸收塔、脱硫灰再循环、除尘器及控制系统等部分组成。一般采用干态的消石灰粉作为吸收剂，也可采用其它对SO2有吸收反应能力的干粉或浆液作为吸收剂。

未经处理的烟气从吸收塔(即流化床)底部进入。吸收塔底部为一个文丘里装置，烟气流经文丘里管后速度加快，并在此与很细的的吸收剂粉末互相混合，颗粒之间、气体与颗粒之间剧烈摩擦，形成流化床，在喷人均匀水雾降低烟温的条件下，吸收剂与烟气中的SO2反应生成CaSO3和CaSO4。

脱硫后携带大量固体颗粒的烟气从吸收塔顶部排出，进人再循环除尘器，被分离出来的颗粒经中间灰仓返回吸收塔，由于固体颗粒反复循环达百次之多，故吸收剂利用率较高。

此工艺的副产物呈干粉状，其化学成分与喷雾干燥法脱硫工艺类似，主要由飞灰、CaS03 、 CaSO4和未反应完的吸收剂Ca(OH)2等组成，适合作废矿井回填、道路基础等。 专业文档供参考，如有帮助请下载。 典型的烟气循环流化床脱硫工艺，当燃煤含硫量为2%左右，钙硫比不大于1. 3时，脱硫率可达90%以上，排烟温度约70℃。此工艺在国外目前应用在100-200 MW等级机组。由于其占地面积少，投资省，尤其适合于老机组烟气脱硫。
