物理中的图像问题

专题二十初中物理图像问题利用图像分析处理物理问题是一种科学方法，各个版本物理教材在研究物理规律时，通过实验数据可以得到图像，这个图像能直观形象的给出两个物理量之间的关系，结合物理公式就能知道其它量的数值。

物理学科的力电热光知识体系的问题都离不开图像法。

每年全国各地每年中考试题里都含有图像题，重视图像法解决物理问题是毕业班学生提高成绩的不可忽视的创新举措。

一、物理图像题1．图像内容对于图像类问题，主要考察温度——时间图像；路程——时间图像、速度——时间图像；质量——体积图像；电流——电压图像、电阻——温度图象、电阻——压力图象；压强——深度图像；像距——物距图像；力——时间图像；浮力——深度图像；大气压——高度图像等的认识和理解。

从而让学生在深层次上掌握图像和物理规律间的内在联系。

利用物理图象比较物理量、根据规律选择图象、利用图象获取信息、利用图象进行计算、绘制图象等。

利用图像处理物理问题是课程标准所要求的一种研究物理规律的方法。

是考试说明强调的每年必考的知识点。

2．图像题考法图像问题涵盖面广，在选择题、填空题、分析简答题、实验与探究题、综合题中都能经常遇到图像问题，要高度重视。

解答图象题的总纲领是：先搞清楚图象中横坐标、纵坐标所表示的物理量；弄清坐标上的分度值；明确图象所表达的物理意义，利用图象的交点坐标、斜率和截距及图象与坐标轴所包围的面积等，进行分析、推理、判断和计算；根据图象对题目中的问题进行数据计算或做出判断性结论。

河北省在中考试卷中，每年都在最后两道大题其中的一道题里出现一个涉及利用图象提供信息的计算题。

分值可观，加强训练。

二、用图像法解决物理问题基本思路解答图象题的总纲领是：先搞清楚图象中横坐标、纵坐标所表示的物理量；弄清坐标上的分度值；明确图象所表达的物理意义，利用图象的交点坐标、斜率和截距及图象与坐标轴所包围的面积等，进行分析、推理、判断和计算；根据图象对题目中的问题进行数据计算或做出判断性结论。

专题课6动力学图像问题题型一由运动学图像求物体受力1．常见的图像有：v－t图像，a－t图像，F－t图像，F－x图像，a－F图像等。

2．图像间的联系：加速度是联系v－t图像与F－t图像的桥梁。

3．图像的应用(1)已知物体在一过程中所受的某个力随时间变化的图像，要求分析物体的运动情况。

(2)已知物体在一运动过程中速度、加速度随时间变化的图像，要求分析物体的受力情况。

(3)通过图像对物体的受力与运动情况进行分析。

4．解题策略(1)弄清图像斜率、截距、交点、拐点、面积的物理意义。

(2)应用物理规律列出与图像对应的函数方程式，进而明确“图像与公式”“图像与物体运动”间的关系，以便对有关物理问题作出准确判断。

一质量为m的乘客乘坐竖直电梯上楼，其位移x与时间t的关系图像如图所示。

乘客所受支持力的大小用F N表示，速度大小用v表示。

重力加速度大小为g。

以下判断正确的是()A．0～t1时间内，v增大，F N>mgB．t1～t2时间内，v减小，F N<mgC．t2～t3时间内，v增大，F N<mgD．t2～t3时间内，v减小，F N>mg[解析]由x－t图像的斜率表示速度，可知在0～t1时间内速度增大，即乘客的加速度向上，F N>mg；在t1～t2时间内速度不变，即乘客匀速上升，F N＝mg；在t2～t3时间内速度减小，即乘客减速上升，F N<mg，故A正确，B、C、D错误。

[答案] A两物块A、B并排放在水平地面上，且两物块接触面为竖直面。

现用一水平推力F作用在物块A上，使A、B由静止开始一起向右做匀加速运动，如图甲所示。

在A、B的速度达到6 m/s时，撤去推力F。

已知A、B质量分别为m A＝1 kg、m B＝3 kg，A与水平地面间的动摩擦因数为μ＝0.3，B与地面没有摩擦，B物块运动的v－t图像如图乙所示。

g取10 m/s2，求：(1)推力F的大小；(2)A物块刚停止运动时，物块A、B之间的距离。

高考物理专题强化运动学图像问题目标要求 1.掌握x －t 、v －t 、a －t 图像的意义，会分析其截距、斜率、“面积”等意义。

2.会用函数思想分析a －x 、xt－t 、v 2－x 等非常规图像来确定物体运动情况，解决物体运动。

3.掌握运动学图像间的相互转化。

考点一 常规运动学图像对基本图像的理解项目x －t 图像 v －t 图像a －t 图像 斜率 各点切线的斜率，表示该时刻的瞬时速度 各点切线的斜率，表示该时刻的瞬时加速度 加速度随时间的变化率 纵截距 t ＝0时，物体的位置坐标 初速度v 0起始时刻的加速度a 0面积 无意义 位移 速度变化量 交点表示相遇 速度相同加速度相同思考1．描述甲、乙、丙、丁、戊、己物体各做什么运动。

答案 甲物体做匀速直线运动，乙物体做减速直线运动，丙物体先做减速直线运动，后反向做加速直线运动，丁物体做匀加速直线运动，戊物体做加速度减小的加速直线运动，己物体先做加速度减小的加速运动，后做加速度增大的减速运动。

2．在直线运动中，图像①②③分别表示物体做什么运动？答案 图线①表示物体做加速度逐渐增大的直线运动，图线③表示物体做加速度逐渐减小的直线运动，图线②表示物体做匀变速直线运动。

例1 图(a)所示的医用智能机器人在巡视中沿医院走廊做直线运动，图(b)是该机器人在某段时间内的位移—时间图像(后10 s 的图线为曲线，其余为直线)。

以下说法正确的是( )A ．机器人在0～30 s 内的位移大小为7 mB ．10～30 s 内，机器人的平均速度大小为0.35 m/sC ．0～10 s 内，机器人做加速直线运动D ．机器人在5 s 末的速度与15 s 末的速度相同答案 B 解析 根据题图(b)可知，机器人在0～30 s 内的位移大小为2 m ，故A 错误；10～30 s 内，平均速度大小为v ＝Δx Δt ＝720m/s ＝0.35 m/s ，故B 正确；位移—时间图线的斜率表示速度，0～10 s 内，图线的斜率不变，机器人做匀速直线运动，故C 错误；0～10 s 内图线的斜率与10～20 s 内图线的斜率关系为k 1＝－k 2，可知机器人在5 s 末的速度与15 s 末的速度等大反向，故D 错误。

第十章专题静电场中的三类图像问题(18张PPT)高二上学期物理人教版（2023）必修第三册(共18张PPT)专题：静电场中的三类图像问题一、φ-x图像问题1.电场强度的大小等于φ-x 图线的斜率的绝对值,电场强度为零处φ-x 图线存在极值,其切线的斜率为零。

2.在φ-x 图像中可以直接判断各点电势的大小,并可根据电势大小关系确定电场强度的方向3.在φ-x 图像中分析电荷移动时电势能的变化,可用EP=qφ ,通过的“十”“一”与φ的高低作出判断4.在φ-x 图像中可以判断电场类型,如图所示.如果图线是曲线，则表示电场强度的大小是变化的,电场为非匀强电场;如果图线是倾斜的直线,则表示电场强度的大小是不变的，电场为匀强电场。

5.在φ-x图像中可知电场强度的方向,进而可以判断电荷在电场中的受力方向6.常见的φ-x图像（1）点电荷的φ-x图像（取无限远处为零）（3）两个等量同种点电荷的φ-x图像（2）两个等量异种电荷连线上的φ-x图像当堂练1、某静电场在x轴正半轴上的电势φ随x变化的关系如图所示,则()A.x1处跟x2处的电场强度方向相同B.x1处跟x2处的电场强度大小相等C.若把带正电的粒子从x1处移到x2处,电场力先做正功后做负功D.同一个带正电的粒子在R处具有的电势能小于在x2处的电势能A2、两个点电荷Q1和Q2固定在x轴上O、D两点,两者连线上各点电势高低如图中曲线所示(OB>BD),取无穷远处电势为零,由图可知,下列说法错误的是()A.B点的电场强度为零B.Q1为负电荷,Q2为正电荷C.Q1的电荷量一定大于Q2的电荷量D.将电子沿x轴从A点移到C点,电场力一直做正功A当堂练当堂练3.(多选)两电荷量分别为q1和q2的点电荷固定在x轴上的A、B两点,两点电荷连线上各点电势φ随坐标x变化的关系图像如图所示,其中P 点电势最高,且xAP 点的电势为零，则点的电势为B.粒子从到做匀速直线运动C.粒子在段电势能变化量小于在段电势能变化量D.粒子运动到点时动能为5、（多选）某条电场线是一条直线，上边依次有、、、四个点，相邻两点间距离均为，以点为坐标原点，沿电场强度方向建立轴，该电场线上各点电场强度随的变化规律如图所示，轴正方向为场强正方向.一个带电荷量为的粒子，从点由静止释放，仅受电场力作用.则( )AD当堂练三、Ep-x图像1、Ep-x图像描述的是带电粒子沿轴运动时具有的电势能随位置变化的情况,结合E,图像可以分析电场力做功、场强E、电势o 及粒子的电性等有关问题。

电场中的图像问题一、几种常见的图像及性质特点1、v ­t图象根据v ­t图象中速度变化、斜率确定电荷所受合力的方向与合力大小变化，确定电场的方向、电势高低及电势能变化2、φ-x图像（1）电场强度的大小等于φ-x图线的斜率的绝对值,电场强度为零处,φ-x图线存在极值,其切线的斜率为零。

（2）在φ-x图像中可以直接判断各点电势的大小,并可根据电势大小关系确定电场强度的方向。

（3）在φ-x图像中分析电荷移动时电势能的变化,可用W AB=qU AB,进而分析W AB的正负,然后作出判断。

3、Ep-x图像（1）根据电势能的变化可以判断电场力做功的正负,电势能减少,电场力做正功:电势能增加,电场力做负功。

（2）根据ΔE p=-W=-Fx,图像E p-x斜率的绝对值表示电场力的大小。

4、E-x图像（1）E-x图像反映了电场强度随位移变化的规律,E>0表示电场强度沿x轴正方向;E<0表示电场强度沿x轴负方向。

（2）在给定了电场的E-x图像后,可以由图线确定电场强度的变化情况,电势的变化情况,E-x 图线与x轴所围图形“面积”表示电势差,两点的电势高低根据电场方向判定。

在与粒子运动相结合的题目中,可进一步确定粒子的电性、动能变化、电势能变化等情况。

（3）在这类题目中,还可以由E-x图像画出对应的电场,利用这种已知电场的电场线分布、等势面分布或场源电荷来处理相关问题。

二、针对练习1、(多选)如图甲所示，有一绝缘圆环，圆环上均匀分布着正电荷，圆环平面与竖直平面重合．一光滑细杆沿垂直圆环平面的轴线穿过圆环，细杆上套有一个质量为m＝10 g的带正电的小球，小球所带电荷量q＝5.0×10－4 C．小球从C点由静止释放，其沿细杆由C经B向A运动的v－t图像如图乙所示．小球运动到B点时，速度图像的切线斜率最大(图中标出了该切线)．则下列说法正确的是()A．由C到A的过程中，小球的电势能先减小后变大B．由C到A电势逐渐降低C．C、B两点间的电势差U CB＝0.9 VD．在O点右侧杆上，B点场强最大，场强大小为E＝1.2 V/m2、如图甲所示，在真空中，两个带电荷量均为q＝1×10－3 C 的负点电荷P、Q固定于光滑绝缘水平面上，将该平面上一质量m＝10 g、电荷量为1×10－3C的带正电小球(视为质点)从a点由静止释放，小球沿两电荷连线的中垂线运动到两电荷连线的中点O，其从a点运动到O点的v－t图像如图乙中实线所示，其经过b点时对应的图线切线斜率最大，如图中虚线所示，则下列分析正确的是()A．在两电荷的连线上，O点的电场强度最小，电势最低B．b点的电场强度大小为10 V/mC．a、b两点间的电势差为45 VD．在从a点运动到O点的过程中，小球受到电荷P的作用力先增大后减小3、如图所示，a、b为等量同种点电荷Q1、Q2连线的三等分点，重力不计的带电粒子从a 点由静止释放，沿ab方向运动。

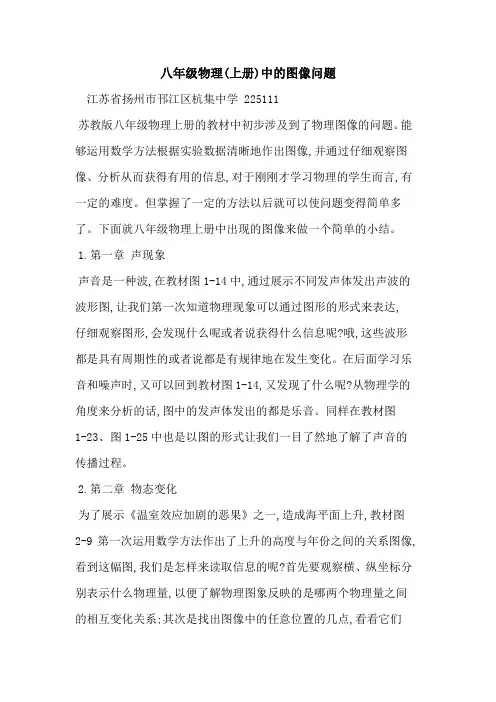

八年级物理(上册)中的图像问题江苏省扬州市邗江区杭集中学 225111苏教版八年级物理上册的教材中初步涉及到了物理图像的问题。

能够运用数学方法根据实验数据清晰地作出图像,并通过仔细观察图像、分析从而获得有用的信息,对于刚刚才学习物理的学生而言,有一定的难度。

但掌握了一定的方法以后就可以使问题变得简单多了。

下面就八年级物理上册中出现的图像来做一个简单的小结。

1.第一章声现象声音是一种波,在教材图1-14中,通过展示不同发声体发出声波的波形图,让我们第一次知道物理现象可以通过图形的形式来表达,仔细观察图形,会发现什么呢或者说获得什么信息呢?哦,这些波形都是具有周期性的或者说都是有规律地在发生变化。

在后面学习乐音和噪声时,又可以回到教材图1-14,又发现了什么呢?从物理学的角度来分析的话,图中的发声体发出的都是乐音。

同样在教材图1-23、图1-25中也是以图的形式让我们一目了然地了解了声音的传播过程。

2.第二章物态变化为了展示《温室效应加剧的恶果》之一,造成海平面上升,教材图2-9第一次运用数学方法作出了上升的高度与年份之间的关系图像,看到这幅图,我们是怎样来读取信息的呢?首先要观察横、纵坐标分别表示什么物理量,以便了解物理图象反映的是哪两个物理量之间的相互变化关系;其次是找出图像中的任意位置的几点,看看它们分别对应的横、纵坐标分别是多少,有什么变化;然后再整体观察图像的走势,从而获得信息。

教材“活动2.4 观察水的沸腾”探究实验中,第一次明确要求我们根据观察记录的实验数据自己作出水沸腾前后温度随时间变化的图像,那么我们在得到实验数据以后应该怎么往下做呢?首先要仔细观察表格中包含了哪几个物理量,数据之间有什么关联或者说变化趋势,对于每个物理量对应的数据最大是多少,最小是多少等等;其次是根据表格中的物理量建立科学的坐标系,明确横坐标、纵坐标分别是什么其中包括坐标原点、标度、单位的标记。

但是教材图2-16已经做好了这一步,那么接下来就是描点,点描好以后,用一段平滑的曲线把他们连起来,特别需要提醒的是在连点时,千万不能使用刻度尺,只需用笔把点大概地连起来就行了。

微专题13牛顿运动定律应用之图像问题【核心要点提示】动力学中常见的图象：v －t 图象、x －t 图象、F －t 图象、F －a 图象等．【核心方法点拨】(1)看清图象的横、纵坐标所表示的物理量及单位并注意坐标原来是否从0开始．(2)理解图象的物理意义，能够抓住图象的一些关键点，如斜率、截距、面积、交点、拐点等，判断物体的运动情况或受力情况，再结合牛顿运动定律求解．【经典例题选讲】【例题1】(2015·新课标全国Ⅰ)(多选)如图a ，一物块在t ＝0时刻滑上一固定斜面，其运动的vt 图线如图b 所示．若重力加速度及图b 中的v 0、v 1、t 1均为已知量，则可求出()A ．斜面的倾角B ．物块的质量C ．物块与斜面间的动摩擦因数D ．物块沿斜面向上滑行的最大高度【解析】由vt 图象可求知物块沿斜面向上滑行时的加速度大小为a ＝v0t 1，根据牛顿第二定律得mg sin θ＋μmg cos θ＝ma ，即g sin θ＋μg cos θ＝v 0t 1.同理向下滑行时g sin θ－μg cos θ＝v1t 1，两式联立得sin θ＝v 0＋v 12gt 1，μ＝v 0－v 12gt 1cos θ，可见能计算出斜面的倾角θ以及动摩擦因数，选项A 、C 正确；物块滑上斜面时的初速度v 0已知，向上滑行过程为匀减速直线运动，末速度为0，那么平均速度为v 02，所以沿斜面向上滑行的最远距离为x ＝v02t 1，根据斜面的倾角可计算出向上滑行的最大高度为x sin θ＝v 02t 1×v 0＋v 12gt 1＝v 0(v 0＋v 1)4g ，选项D 正确；仅根据vt 图象无法求出物块的质量，选项B 错误．【答案】ACD【变式1】(多选)(2018·广东深圳一模)如图甲所示，质量m ＝1kg 、初速度v 0＝6m/s 的物块受水平向左的恒力F 作用，在粗糙的水平地面上从O 点开始向右运动，O 点为坐标原点，整个运动过程中物块速率的二次方随位置坐标变化的关系图象如图乙所示，g 取10m/s 2，下列说法中正确的是()A．t＝2s时物块速度为零B．t＝3s时物块回到O点C．恒力F大小为2ND．物块与水平面间的动摩擦因数为0.1解析：通过题图可知，物块在恒力F作用下先做匀减速直线运动，然后反向做匀加速直线运动，根据图线求出做匀加速直线运动和匀减速直线运动的加速度大小，结合牛顿第二定律求出恒力F和摩擦力的大小。

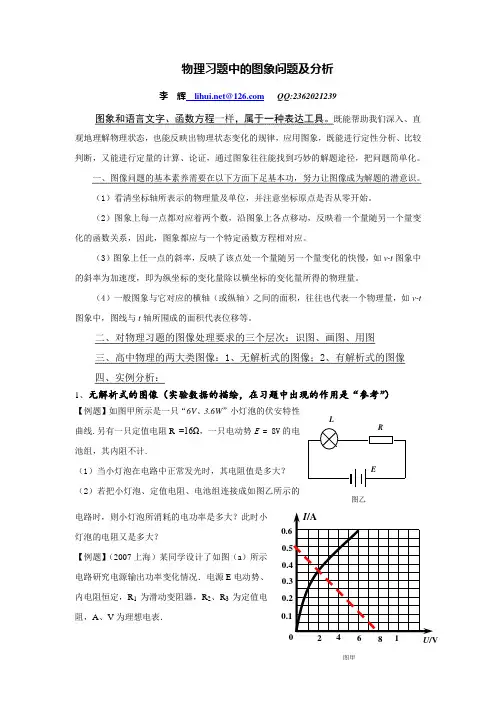

物理习题中的图象问题及分析李辉@ QQ:2362021239图象和语言文字、函数方程一样，属于一种表达工具。

既能帮助我们深入、直观地理解物理状态，也能反映出物理状态变化的规律，应用图象，既能进行定性分析、比较判断，又能进行定量的计算、论证，通过图象往往能找到巧妙的解题途径，把问题简单化。

一、图像问题的基本素养需要在以下方面下足基本功，努力让图像成为解题的潜意识。

（1）看清坐标轴所表示的物理量及单位，并注意坐标原点是否从零开始。

（2）图象上每一点都对应着两个数，沿图象上各点移动，反映着一个量随另一个量变化的函数关系，因此，图象都应与一个特定函数方程相对应。

（3）图象上任一点的斜率，反映了该点处一个量随另一个量变化的快慢，如v-t图象中的斜率为加速度，即为纵坐标的变化量除以横坐标的变化量所得的物理量。

（4）一般图象与它对应的横轴（或纵轴）之间的面积，往往也代表一个物理量，如v-t 图象中，图线与t轴所围成的面积代表位移等。

二、对物理习题的图像处理要求的三个层次：识图、画图、用图三、高中物理的两大类图像：1、无解析式的图像；2、有解析式的图像四、实例分析：1、无解析式的图像（实验数据的描绘，在习题中出现的作用是“参考”）【例题】如图甲所示是一只“6V、3.6W”小灯泡的伏安特性曲线.另有一只定值电阻R =16Ω，一只电动势E = 8V的电池组，其内阻不计.（1）当小灯泡在电路中正常发光时，其电阻值是多大？（2）若把小灯泡、定值电阻、电池组连接成如图乙所示的电路时，则小灯泡所消耗的电功率是多大？此时小灯泡的电阻又是多大？【例题】（2007上海）某同学设计了如图（a）所示电路研究电源输出功率变化情况．电源E电动势、内电阻恒定，R1为滑动变阻器，R2、R3为定值电阻，A、V为理想电表．R LE图乙U/V 图甲（1）若滑动片P由a滑至b时A示数一直变小，则R1和R2必须满足的关系是．（2）若R1=6Ω，R2=12Ω，电源内电阻r=6Ω，当滑动片P由a滑至b时，电源E的输出功率P随外电路总电阻R的变化关系如图（b）所示，则R3的阻值应该选择．（B）A．2ΩB．4ΩC．6ΩD．8Ω【变式】（2011•徐汇区二模）某同学设计了如图甲所示电路研究电源输出功率随外电阻变化的规律．电源电动势E恒定，内电阻r=6Ω，R1为滑动变阻器，R2、R3为定值电阻，A、V为理想电表．当滑动变阻器滑臂从a到b移动的过程中，输出功率随滑臂移动距离x的变化情况如乙图所示，则R1的最大阻值及R2、R3的阻值可能为下列哪组（A）A．12Ω、6Ω、6ΩB．6Ω、12Ω、4Ω C．12Ω、6Ω、2Ω D．6Ω、12Ω、8Ω2、有解析式的图像（解析式是核心）（1）在我们曾经错过的题目中体会图像的简洁与高效【例题】（2016汾阳中学高一期末考试）如图所示，甲从A地由静止匀加速跑向B地，当甲前进距B为S1时，乙从距B地S2处的C点由静止出发，加速度与甲相同，最后二人同时到达B地，则AB两地距离为（）A．B．C．D．【例题】（2016•吕梁市一模改编）如图所示，足够长斜面倾角为30°，固定于水平面上．用轻绳相连的木块a、b在平行于斜面的恒定拉力作用下，沿斜面向上匀速运动．途中轻绳断裂，b由绳断处继续运动距离x后，撤去拉力．已知a的质量为m，b的质量为5m，a、b与斜面间的动摩擦因数均为，不计绳的长度，以下说法正确的是（）A．绳断裂时，a的加速度g B．绳断裂时，b的加速度为gC．a与b间的最大距离为x D．a与b间的最大距离为x【例题】（2016.9第一次百校联A卷慢组）如图甲所示，有一块木板静止在足够长的粗糙水平面上，木板质量为M=4kg，长为L=1.4m；木块右端放的一小滑块，小滑块质量为m=1kg，可视为质点．现用水平恒力F作用在木板M右端，恒力F取不同数值时，小滑块和木板的加速度分别对应不同数值，两者的a﹣F图象如图乙所示，取g=10m/s2．求：（1）小滑块与木板之间的滑动摩擦因数，以及木板与地面的滑动摩擦因数．（2）若水平恒力F=27.8N，且始终作用在木板M上，当小滑块m从木板上滑落时，经历的时间为多长．【2015课标1卷】一长木板置于粗糙水平地面上，木板左端放置一小物块；在木板右方有一墙壁．木板右端与墙壁的距离为5m，如图（a）所示，t=0时刻开始，小物块与木板一起以共同速度向右运动，直至t=1s时木板与墙壁碰撞（碰撞时间极短）．碰撞前后木板速度大小不变，方向相反，运过程中小物块始终未离开木板，已知碰撞后1s时间内小物块的v-t图线如图（b）所示．木板的质量是小物块质量的15倍，重力大小g取10m/s2．求（1）小物块与木板间的动摩擦因数μ1；（2）木板与地面间的动摩擦因数μ2；（3）求从木板撞到墙上开始计时到小物块速度减为0的过程中，小物块移动的距离x1和木板离开墙移动的距离x2；（4）根据题意求木板的最小长度L【变式】一长木板置于光滑水平地面上，木板左端放置一小物块，在木板右方有一墙壁，木板右端与墙壁的距离为4m，如图（a）所示．t=0时刻开始，小物块与木板一起以共同速度向右运动，直至t=1s时木板与墙壁碰撞（碰撞时间极短）．碰撞前后木板速度大小不变，方向相反；运动过程中小物块始终未离开木板．已知碰撞后1s时间内小物块的v-t图线如图（b）所示．小物块质量是木板质量的3倍，重力加速度大小g取10m/s2．求（1）木板与墙壁碰撞后，木板离开墙壁的最大距离；（2）小物块距离木板左端的最终距离【答案】：（1）木板与墙壁碰撞后，木板离开墙壁的最大距离为1.33m；（2）小物块距离木板左端的最终距离为4m．t【例题】（2015课标2卷）下暴雨时，有时会发生山体滑坡或泥石流等地质灾害．某地有一倾角为θ=37°（sin37°=）的山坡C，上面有一质量为m的石板B，其上下表面与斜坡平行；B上有一碎石堆A（含有大量泥土），A和B均处于静止状态，如图所示．假设某次暴雨中，A浸透雨水后总质量也为m（可视为质量不变的滑块），在极短时间内，A、B间的动摩擦因数μ1减小为，B、C间的动摩擦因数μ2减小为0.5，A、B开始运动，此时刻为计时起点；在第2s末，B的上表面突然变为光滑，μ2保持不变．已知A开始运动时，A离B下边缘的距离l=27m，C足够长，设最大静摩擦力等于滑动摩擦力．取重力加速度大小g=10m/s2．求：（1）在0～2s时间内A和B加速度的大小（2）A在B上总的运动时间．【练习题】甲、乙两辆汽车同时通过公路上的同一地点，向同一方向运动，它们的瞬时速度依次为v1、v2（D）Ａ．在t1时刻甲、乙两辆汽车再次相遇Ｂ．在t1时刻以后，乙车将在甲车前面Ｃ．在t2时刻以前，甲、乙两车间的距离始终在减小Ｄ．在t2时刻以前，甲车始终在乙车前面【变1】一个固定在水平面上的光滑物块，其左侧面是斜面AB，右侧面是曲面AC,如图所示。

速度的大小在数值上等于。

速度的大小在数值上等于 ，即v ＝ ，如右图所示。

，如右图所示。

二、二、 直线运动的v t -图象图象 1． 匀速直线运动的v t -图象图象 ⑴匀速直线运动的v t -图象是与图象是与 。

⑵从图象不仅可以看出速度的大小，而且可以求出一段时间内的位移，其位移为⑷还可以根据图象求加速度，其加速度的大小等于⑷还可以根据图象求加速度，其加速度的大小等于 即a ＝ ，， 越大，加速度也越大，反之则越小越大，加速度也越大，反之则越小越大，加速度也越大，反之则越小 三、区分s-t 图象、v t -图象图象⑴如右图为v t -图象，图象， A 描述的是描述的是 运动；B 描述的是述的是 运动；C 描述的是描述的是 运动。

动。

图中A 、B 的斜率为的斜率为 （“正”或“负”），表示物体作 运动；C 的斜率为的斜率为 （“正”或“负”），表示C 作 运动。

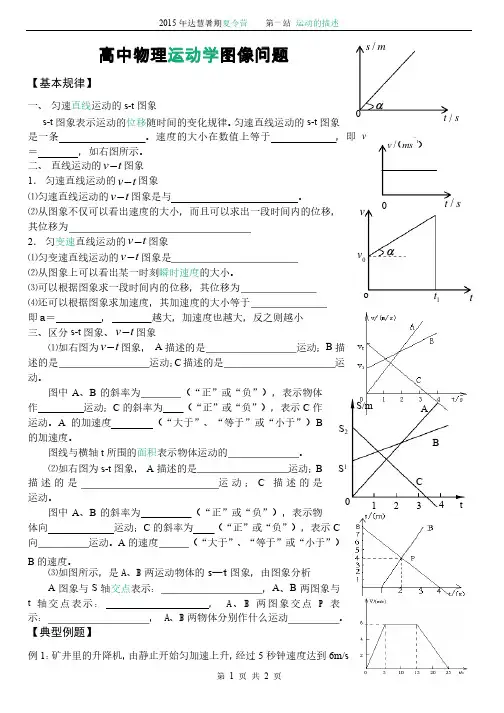

A 的加速度的加速度 （“大于”、“等于”或“小于”）高中物理高中物理运动学运动学图像问题 【基本规律】一、一、 匀速匀速直线直线运动的s-t 图象图象s-t 图象表示运动的图象表示运动的位移位移随时间的变化规律。

匀速直线运动的s-t 图象是一条是一条 2． 匀变速直线运动的v t -图象图象⑴匀变速直线运动的v t -图象是图象是 ⑵从图象上可以看出某一时刻⑵从图象上可以看出某一时刻瞬时速度瞬时速度的大小。

的大小。

⑶可以根据图象求一段时间内的位移，其位移为B的加速度。

的加速度。

图线与横轴t 所围的所围的面积面积表示物体运动的表示物体运动的 。

⑵如右图为s-t 图象， A 描述的是描述的是 运动；B 描述的是 运动；C 描述的是运动。

运动。

图中A 、B 的斜率为的斜率为 （“正”或“负”），表示物体向体向 运动；C 的斜率为的斜率为 （“正”或“负”），表示C 向 运动。

A 的速度的速度 （“大于”、“等于”或“小于”）B 的速度。

的速度。
