高考物理高考物理图像法解决物理试题解题技巧讲解及练习题

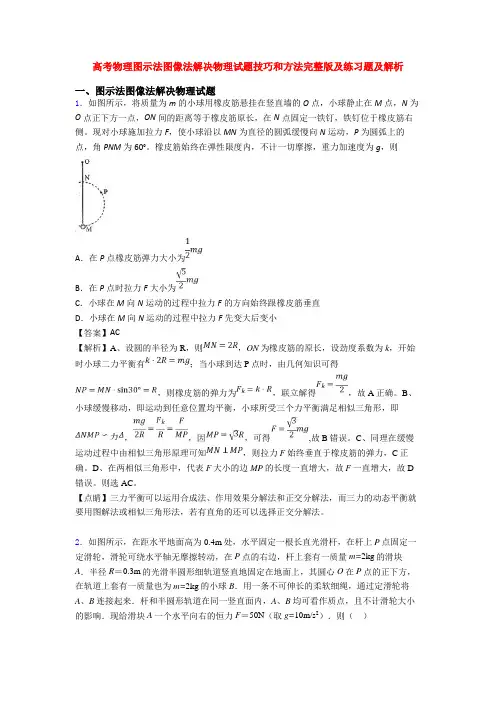

高考物理图示法图像法解决物理试题技巧和方法完整版及练习题及解析一、图示法图像法解决物理试题1．如图所示，将质量为m的小球用橡皮筋悬挂在竖直墙的O点，小球静止在M点，N为O点正下方一点，ON间的距离等于橡皮筋原长，在N点固定一铁钉，铁钉位于橡皮筋右侧。

现对小球施加拉力F，使小球沿以MN为直径的圆弧缓慢向N运动，P为圆弧上的点，角PNM为60°。

橡皮筋始终在弹性限度内，不计一切摩擦，重力加速度为g，则A．在P点橡皮筋弹力大小为B．在P点时拉力F大小为C．小球在M向N运动的过程中拉力F的方向始终跟橡皮筋垂直D．小球在M向N运动的过程中拉力F先变大后变小【答案】AC【解析】A、设圆的半径为R，则，ON为橡皮筋的原长，设劲度系数为k，开始时小球二力平衡有；当小球到达P点时，由几何知识可得，则橡皮筋的弹力为，联立解得，故A正确。

B、小球缓慢移动，即运动到任意位置均平衡，小球所受三个力平衡满足相似三角形，即，，因，可得,故B错误。

C、同理在缓慢运动过程中由相似三角形原理可知，则拉力F始终垂直于橡皮筋的弹力，C正确。

D、在两相似三角形中，代表F大小的边MP的长度一直增大，故F一直增大，故D 错误。

则选AC。

【点睛】三力平衡可以运用合成法、作用效果分解法和正交分解法，而三力的动态平衡就要用图解法或相似三角形法，若有直角的还可以选择正交分解法。

2．如图所示，在距水平地面高为0.4m处，水平固定一根长直光滑杆，在杆上P点固定一定滑轮，滑轮可绕水平轴无摩擦转动，在P点的右边，杆上套有一质量m=2kg的滑块A．半径R＝0.3m的光滑半圆形细轨道竖直地固定在地面上，其圆心O在P点的正下方，在轨道上套有一质量也为m=2kg的小球B．用一条不可伸长的柔软细绳，通过定滑轮将A、B连接起来．杆和半圆形轨道在同一竖直面内，A、B均可看作质点，且不计滑轮大小的影响．现给滑块A一个水平向右的恒力F＝50N（取g=10m/s2）．则（）A ．把小球B 从地面拉到P 的正下方时力F 做功为20JB ．小球B 运动到C 处时的速度大小为0C ．小球B 被拉到与滑块A 速度大小相等时，离地面高度为0.225mD ．把小球B 从地面拉到P 的正下方C 时，小球B 的机械能增加了20J【答案】ACD【解析】解： 把小球B 从地面拉到P 点正下方C 点过程中，力F 的位移为：()220.40.30.40.30.4x m =+--= ，则力F 做的功W F =Fx=20J ，选项A 正确；把小球B 从地面拉到P 点正下方C 点时，此时B 的速度方向与绳子方向垂直，此时A 的速度为零，设B 的速度为v ，则由动能定理：2102F W mgR mv -=- ，解得v=27 m/s ，选项B 错误；当细绳与圆形轨道相切时，小球B 的速度方向沿圆周的切线方向向上，此时和绳子方向重合，故与小球A 速度大小相等，由几何关系可得h=0.225m 选项C 正确；B 机械能增加量为F 做的功20J ，D 正确本题选ACD3．用轻杆通过铰链相连的小球A 、B 、C 、D 、E 处于竖直平面上，各段轻杆等长，其中小球A 、B 的质量均为2m ，小球C 、D 、E 的质量均为m ．现将A 、B 两小球置于距地面高h 处，由静止释放，假设所有球只在同一竖直平面内运动，不计一切摩擦，则在下落过程中A ．小球A 、B 、C 、D 、E 组成的系统机械能和动量均守恒B ．小球B 的机械能一直减小C ．小球B 2ghD ．当小球A 的机械能最小时，地面对小球C 的支持力大小为mg【答案】CD【解析】【分析】【详解】小球A 、B 、C 、D 、E 组成的系统机械能守恒但动量不守恒，故A 错误；由于D 球受力平衡，所以D 球在整个过程中不会动，所以轻杆DB 对B 不做功，而轻杆BE 对B 先做负功后做正功，所以小球B 的机械能先减小后增加，故B 错误；当B 落地时小球E 的速度等于零，根据功能关系212mgh mv = 可知小球B 的速度为2gh ，故C 正确；当小球A 的机械能最小时，轻杆AC 没有力，小球C 竖直方向上的力平衡，所以支持力等于重力，故D 正确，故选CD4．质量为2kg 的物体(可视为质点)在水平外力F 的作用下,从t=0开始在平面直角坐标系xOy(未画出)所决定的光滑水平面内运动．运动过程中,x 方向的x-t 图象如图甲所示,y 方向的v-t 图象如图乙所示．则下列说法正确的是（ ）A ．t=0时刻，物体的速度大小为10m/sB ．物体初速度方向与外力F 的方向垂直C ．物体所受外力F 的大小为5ND ．2s 末，外力F 的功率大小为25W【答案】CD【解析】【详解】由图甲图得到物体在x 方向做匀速直线运动，速度大小为10/ 2.5/4x x v m s m s t ==V V ＝，t=0时刻，y 方向物体的分速度为v y =10m/s ，物体的速度大小为v=22 x yv v +＞10m/s ．故A 错误．物体在x 方向做匀速直线运动，合力为零，y 方向做匀减速直线运动，合力沿-y 轴方向，而物体的初速度不在x 轴方向，所以物体的初速度方向和外力的方向并不垂直．故B 错误．由乙图的斜率等于加速度，得到物体的加速度大小为22100/ 2.5/4v a m s m s t -===V V ，所受外力F 的大小为F=ma=5N ．故C 正确．2s 末，外力的功率P=Fv y =5×5W=25W ．故D 正确．故选CD ．【点睛】 本题知道x 、y 两个方向的分运动，运用运动的合成法求解合运动的情况．对于位移图象与速度图象的斜率意义不同，不能混淆：位移图象的斜率等于速度，而速度图象的斜率等于加速度．5．如图所示，竖直向下的匀强电场中的O 点固定一点电荷，一个带电小球可绕O 点在竖直平面内做匀速圆周运动，a、b为圆周的最高点和最低点。

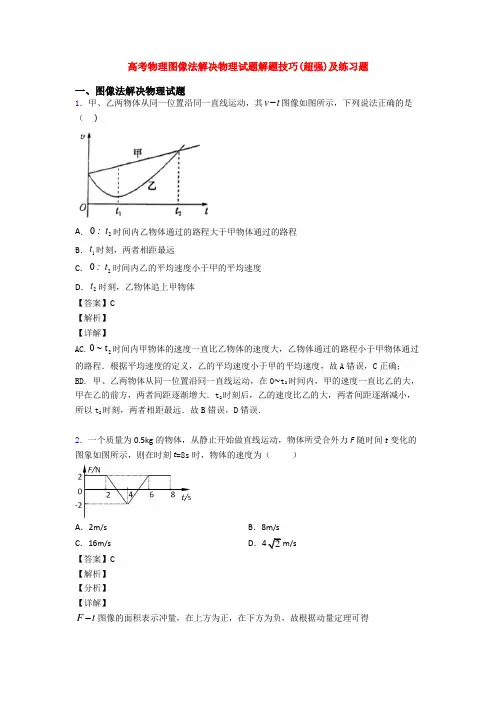

高考物理图像法解决物理试题解题技巧(超强)及练习题一、图像法解决物理试题1．甲、乙两物体从同一位置沿同一直线运动，其v t -图像如图所示，下列说法正确的是（ ）A ．20t :时间内乙物体通过的路程大于甲物体通过的路程B ．1t 时刻，两者相距最远C ．20t :时间内乙的平均速度小于甲的平均速度D ．2t 时刻，乙物体追上甲物体 【答案】C 【解析】 【详解】AC.20t ~时间内甲物体的速度一直比乙物体的速度大，乙物体通过的路程小于甲物体通过的路程．根据平均速度的定义，乙的平均速度小于甲的平均速度，故A 错误，C 正确； BD. 甲、乙两物体从同一位置沿同一直线运动，在0∼t 2时间内，甲的速度一直比乙的大，甲在乙的前方，两者间距逐渐增大．t 2时刻后，乙的速度比乙的大，两者间距逐渐减小，所以t 2时刻，两者相距最远．故B 错误，D 错误．2．一个质量为0.5kg 的物体，从静止开始做直线运动，物体所受合外力F 随时间t 变化的图象如图所示，则在时刻t =8s 时，物体的速度为（ ）A ．2m/sB ．8m/sC ．16m/sD ．2m/s【答案】C 【解析】 【分析】 【详解】F t -图像的面积表示冲量，在上方为正，在下方为负，故根据动量定理可得11122212222210222mv ⨯+⨯⨯-⨯⨯+⨯+⨯⨯=-，解得第8s 末的速度为16/v m s =，C 正确． 【点睛】F-t 图像的面积是解决本题的关键，在物理中，从图像角度研究问题，需要注意图像的斜率，截图，面积等表示的含义．3．A 、B 两个物体在同地点，沿同一直线上做匀变速直线运动，它们的速度图象如图所示，则( )A ．A 、B 两物体运动方向一定相反 B ．开头4s 内A 、B 两物体的位移相同C ．A 物体的加速度比Ｂ物体的加速度大D ．t =4s 时，A 、B 两物体的速度相同 【答案】D 【解析】由图像知Ａ、Ｂ两物体速度为正，表明运动方向均与正方向相同，A 错．Ａ、Ｂ两个物体在同地点出发，由图像与横轴包围面积可知，开头４s 内Ａ、物体的位移比Ｂ的小，B 错．速度图象斜率表示加速度，B 的斜率大于A ，所以Ａ物体的加速度比Ｂ物体的加速度小，C 错．t =４s 时，Ａ、Ｂ两物体的速度相同，D 对．4．甲、乙两车在平直的公路上向相同的方向行驶，两车的速度v 随时间t 的变化关系如图所示，其中阴影部分面积分别为S 1、S 2，下列说法正确的是A ．若S 1=S 2，则甲、乙两车一定在t 2时刻相遇B ．若S 1>S 2，则甲、乙两车在0-t 2时间内不会相遇C ．在t 1时刻，甲、乙两车加速度相等D ．t 1-t 2时间内，甲车的平均速度v <122v v + 【答案】D 【解析】 【分析】速度-时间图象与坐标轴围成的面积表示位移，根据图象判断确定何时两车相遇；图象切线的斜率表示加速度； 【详解】A 、速度−时间图象与坐标轴围成的面积表示位移，则0−t 2时间内甲的位移等于乙的位移，由于甲的初位置与乙的初位置未知，所以无法判断甲、乙两车在t 2时刻是否相遇，故A 错误；B 、若S 1>S 2，在0-t 2时间内甲的位移大于乙的位移，由于甲的初位置与乙的初位置未知，所以无法判断甲、乙两车在0-t 2时间内是否相遇，故B 错误；C 、由图象切线的斜率表示加速度，在t 1时刻，乙的斜率大于甲的斜率，故乙的加速度大于甲的加速度，故C 错误；D 、若甲做匀加速直线运动，0-t 2时间内，甲车的平均速度122v v v +=甲；由速度−时间图象与坐标轴围成的面积表示位移可知，在0-t 2时间内，甲车的运动位移小于匀加速直线运动的位移，所以甲车的平均速度小于122v v +，故D 正确； 【点睛】关键是知道速度-时间图象与坐标轴围成的面积表示位移，图象切线的斜率表示加速度，平均速度等于物体其位移与时间的比值．5．质量为2kg 的物体在水平面内做曲线运动，已知x 方向的位移-时间图像和y 方向的速度-时间图像分别如图甲、乙所示。

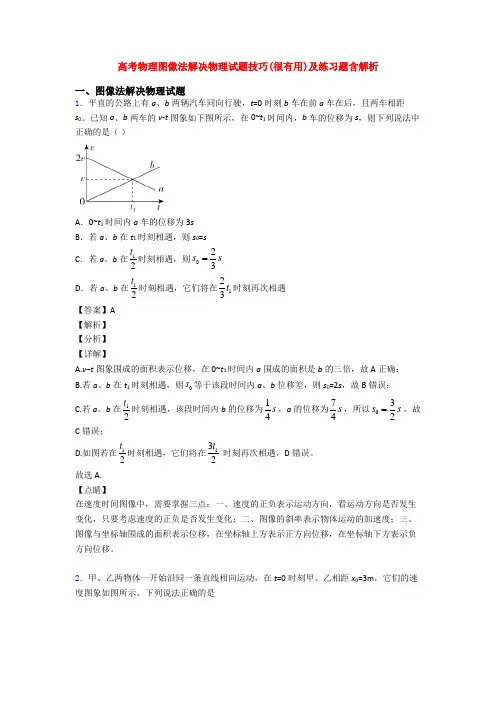

高考物理图像法解决物理试题技巧(很有用)及练习题含解析一、图像法解决物理试题1．平直的公路上有a 、b 两辆汽车同向行驶，t =0时刻b 车在前a 车在后，且两车相距s 0。

已知a 、b 两车的v -t 图象如下图所示，在0~t 1时间内，b 车的位移为s ，则下列说法中正确的是（ ）A ．0~t 1时间内a 车的位移为3sB ．若a 、b 在t 1时刻相遇，则s 0=sC ．若a 、b 在12t 时刻相遇，则023s s = D ．若a 、b 在12t 时刻相遇，它们将在123t 时刻再次相遇 【答案】A【解析】【分析】【详解】A.v −t 图象围成的面积表示位移，在0~t 1时间内a 围成的面积是b 的三倍，故A 正确；B.若a 、b 在t 1时刻相遇，则0s 等于该段时间内a 、b 位移差，则s 0=2s ，故B 错误；C.若a 、b 在12t 时刻相遇，该段时间内b 的位移为14s ，a 的位移为74s ，所以032s s =，故C 错误；D.如图若在12t 时刻相遇，它们将在132t 时刻再次相遇，D 错误。

故选A.【点睛】在速度时间图像中，需要掌握三点：一、速度的正负表示运动方向，看运动方向是否发生变化，只要考虑速度的正负是否发生变化；二、图像的斜率表示物体运动的加速度；三、图像与坐标轴围成的面积表示位移，在坐标轴上方表示正方向位移，在坐标轴下方表示负方向位移。

2．甲、乙两物体一开始沿同一条直线相向运动，在t =0时刻甲、乙相距x 0=3m ，它们的速度图象如图所示。

下列说法正确的是A．t=2s时刻甲、乙速度相等，且恰好相遇B．t=1s时刻甲、乙速度不等，但恰好相遇C．t=1s时刻，乙的速度方向发生改变，t=2s时刻追上甲D．在t=0到t=4s时间内，甲乙仅相遇过一次【答案】B【解析】【详解】AC. 由图可知t=1s时刻，乙的速度方向发生改变，t=2s时刻甲、乙速度相等，但由图像与坐标轴围成的面积表示位移可知，乙围成的面积是0，说明乙回到出发点，甲的位移4m，所以两者此时没有相遇，故AC错误；B. t=1s时刻甲、乙速度不等，由图像与坐标轴围成的面积表示位移可知，乙位移是1m，甲的位移2m，两都位移之和刚好是3m，所以恰好相遇，故B正确D. t=1s时到t=3s时，甲乙两图像与坐标轴围成的面积相等，说明这段时间内两者的位移相等，由B项分析可知，t=1s时恰好相遇，所以t=3s时也恰好相遇，说明在t=0到t=4s时间内，甲乙仅相遇过二次，故D错误。

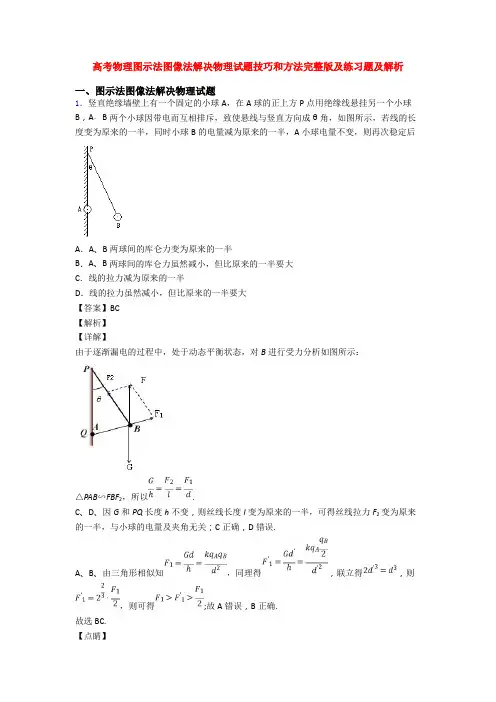

高考物理图示法图像法解决物理试题技巧和方法完整版及练习题及解析一、图示法图像法解决物理试题1．竖直绝缘墙壁上有一个固定的小球A，在A球的正上方P点用绝缘线悬挂另一个小球B，A﹑B两个小球因带电而互相排斥，致使悬线与竖直方向成θ角，如图所示，若线的长度变为原来的一半，同时小球B的电量减为原来的一半，A小球电量不变，则再次稳定后A．A、B两球间的库仑力变为原来的一半B．A、B两球间的库仑力虽然减小，但比原来的一半要大C．线的拉力减为原来的一半D．线的拉力虽然减小，但比原来的一半要大【答案】BC【解析】【详解】由于逐渐漏电的过程中，处于动态平衡状态，对B进行受力分析如图所示：△PAB∽FBF2，所以.C、D、因G和PQ长度h不变，则丝线长度l变为原来的一半，可得丝线拉力F2变为原来的一半，与小球的电量及夹角无关；C正确，D错误.A、B、由三角形相似知，同理得，联立得，则，则可得;故A错误，B正确.故选BC.【点睛】本题是力学中动态平衡问题，采用的是三角形相似法，得到力的大小与三角形边长的关系，进行分析．2．如图所示，将质量为2m 的重物悬挂在轻绳的一端，轻绳的另一端系一质量为m 的小环，小环套在竖直固定的光滑直杆上，光滑定滑轮与直杆的距离为d.现将小环从与定滑轮等高的A 处由静止释放，当小环沿直杆下滑距离也为d 时（图中B 处），下列说法正确的是A ．小环刚释放时轻绳中的张力一定大于2mgB ．小环到达B 处时，重物上升的高度也为dC ．小环在B 处的速度与重物上升的速度大小之比等于D ．小环在B 处的速度与重物上升的速度大小之比等于【答案】AC 【解析】 【分析】 【详解】由题意，释放时小环向下加速运动，则重物将加速上升，对重物由牛顿第二定律可知绳中张力一定大于重力2mg ，所以A 正确；小环到达B 处时，重物上升的高度应为绳子缩短的长度，即2h d d ∆=-，所以B 错误；根据题意，沿绳子方向的速度大小相等，将小环A速度沿绳子方向与垂直于绳子方向正交分解应满足：A B v cos v θ=，即12A Bv v cos θ==所以C 正确，D 错误． 【点睛】应明确：①对与绳子牵连有关的问题，物体上的高度应等于绳子缩短的长度；②物体的实际速度即为合速度，应将物体速度沿绳子和垂直于绳子的方向正交分解，然后列出沿绳子方向速度相等的表达式即可求解．3．如图所示，a 、b 、c 、d 、e 、f 为以O 为球心的球面上的点，分别在a 、c 两个点处放等量异种电荷＋Q 和－Q 。

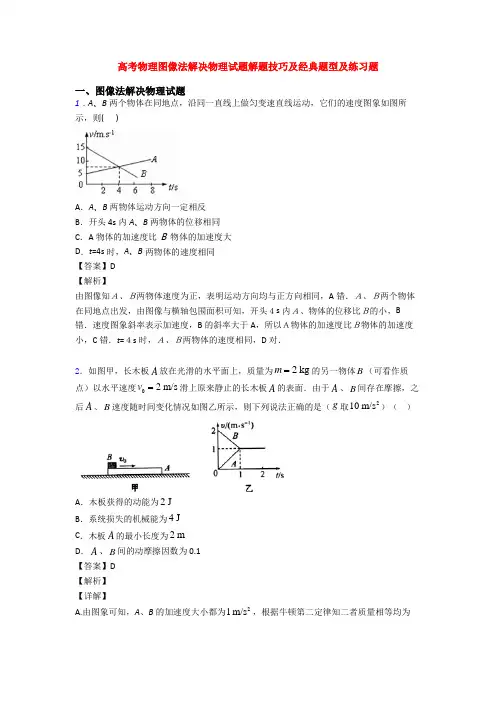

高考物理图像法解决物理试题解题技巧及经典题型及练习题一、图像法解决物理试题1．A、B两个物体在同地点，沿同一直线上做匀变速直线运动，它们的速度图象如图所示，则( )A．A、B两物体运动方向一定相反B．开头4s内A、B两物体的位移相同C．A物体的加速度比Ｂ物体的加速度大D．t=4s时，A、B两物体的速度相同【答案】D【解析】由图像知Ａ、Ｂ两物体速度为正，表明运动方向均与正方向相同，A错．Ａ、Ｂ两个物体在同地点出发，由图像与横轴包围面积可知，开头４s内Ａ、物体的位移比Ｂ的小，B 错．速度图象斜率表示加速度，B的斜率大于A，所以Ａ物体的加速度比Ｂ物体的加速度小，C错．t=４s时，Ａ、Ｂ两物体的速度相同，D对．m=的另一物体B（可看作质2．如图甲，长木板A放在光滑的水平面上，质量为2kgv=滑上原来静止的长木板A的表面．由于A、B间存在摩擦，之点）以水平速度02m/s10m/s）（）后A、B速度随时间变化情况如图乙所示，则下列说法正确的是（g取2A．木板获得的动能为2JB．系统损失的机械能为4JC．木板A的最小长度为2mD．A、B间的动摩擦因数为0.1【答案】D【解析】【详解】1m/s，根据牛顿第二定律知二者质量相等均为A.由图象可知，A、B的加速度大小都为22kg ，则木板获得的动能为211J 2k E mv ==，选项A 不符合题意； B.系统损失的机械能2201122J 22E mv m v ∆=-⋅⋅=，选项B 不符合题意； C.由v-t 图象可求出二者相对位移为121m 1m 2⨯⨯=，木板A 的最小长度为1m ，所以C 不符合题意； D.分析B 的受力，根据牛顿第二定律，B mg ma μ= 可求出0.1μ=，选项D 符合题意．3．一质点t =0时刻从原点开始沿x 轴正方向做直线运动，其运动的v -t 图象如图所示．下列说法正确的是（ ）A ．t =4s 时，质点在x =1m 处B ．t =3s 时，质点运动方向改变C ．第3s 内和第4s 内，合力对质点做的功相同D ．0~2s 内和0~4s 内，质点的平均速度相同【答案】B【解析】【详解】A 、0−4s 内质点的位移等于0−2s 的位移，为122m 3m 2x +=⨯=，0t =时质点位于0x =处，则4s t =时，质点在3m x =处，故选项A 错误；B 、在2s-3s 内速度图象都在时间轴的上方，在3s-4s 内速度图象都在时间轴的下方，所以3s t =时，质点运动方向改变，故选项B 正确；C 、第3s 内质点的速度减小，动能减小，合力做负功；第4s 内速度增大，动能增加，合力做正功，由动能定理知第3s 内和第4s 内，合力对质点做的功不等，故选项C 错误；D 、根据图象与坐标轴围成的面积表示位移，在时间轴上方的位移为正，下方的面积表示位移为负，则知0∼2s 内和0∼4s 内，质点的位移相同，但所用时间不同，则平均速度不同，故选项D 错误。

（物理）高考必备物理图示法图像法解决物理试题技巧全解及练习题一、图示法图像法解决物理试题1．如图所示，左右两侧水平面等高，A 、B 为光滑定滑轮，C 为光滑动滑轮．足够长的轻绳跨过滑轮，右端与小车相连，左端固定在墙壁上，质量为m 的物块悬挂在动滑轮上．从某时刻开始小车向右移动，使物块以速度v 0匀速上升，小车在移动过程中所受阻力恒定不变．在物块上升的过程中（未到AB 所在的水平面），下列说法正确的是A ．轻绳对小车的拉力增大B ．小车向右做加速运动C ．小车阻力的功率可能不变D ．小车牵引力做的功小于物块重力势能的增加量与小车克服阻力做功之和 【答案】AD 【解析】 【分析】 【详解】A ．物块以匀速上升时，两边绳子的夹角变大，可知绳子的拉力变大，即轻绳对小车的拉力变大，选项A 正确；B ．设绳子与竖直方向的夹角为θ，则由运动的合成知识可知0=2cos v v θ车，则随着物体的上升θ变大，车的速度减小，选项B 错误；C ．小车在移动过程中所受阻力恒定不变，根据P=fv 车可知小车阻力的功率减小，选项C 错误；D ．由能量关系可知：-PC k W W WE 阻牵车-=∆ ，因小车动能减小，则<PC W W W +阻牵，即小车牵引力做的功小于物块重力势能的增加量与小车克服阻力做功之和，选项D 正确； 故选AD. 【点睛】此题关键是对物体的速度进行如何分解，可参考斜牵引物体的运动分解问题，但是此题中物体两边都有绳子；注意搞清系统的能量转化情况.2．如图所示，将质量为m 的小球用橡皮筋悬挂在竖直墙的O 点，小球静止在M 点，N 为O 点正下方一点，ON 间的距离等于橡皮筋原长，在N 点固定一铁钉，铁钉位于橡皮筋右侧。

现对小球施加拉力F ，使小球沿以MN 为直径的圆弧缓慢向N 运动，P 为圆弧上的点，角PNM 为60°。

橡皮筋始终在弹性限度内，不计一切摩擦，重力加速度为g ，则A．在P点橡皮筋弹力大小为B．在P点时拉力F大小为C．小球在M向N运动的过程中拉力F的方向始终跟橡皮筋垂直D．小球在M向N运动的过程中拉力F先变大后变小【答案】AC【解析】A、设圆的半径为R，则，ON为橡皮筋的原长，设劲度系数为k，开始时小球二力平衡有；当小球到达P点时，由几何知识可得，则橡皮筋的弹力为，联立解得，故A正确。

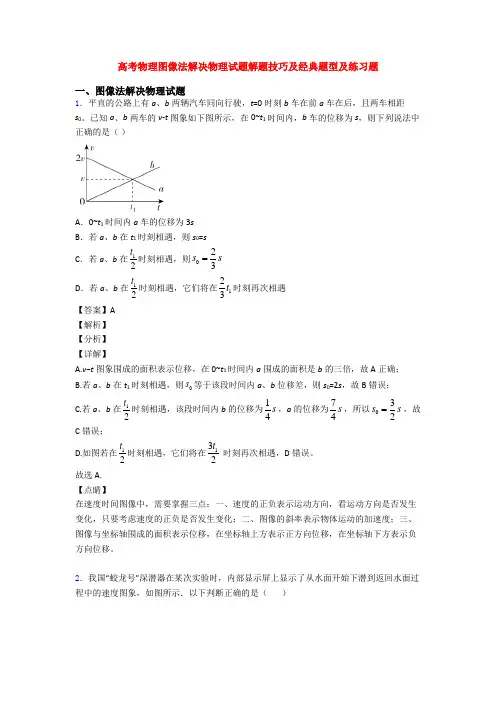

高考物理图像法解决物理试题解题技巧及经典题型及练习题一、图像法解决物理试题1．平直的公路上有a 、b 两辆汽车同向行驶，t =0时刻b 车在前a 车在后，且两车相距s 0。

已知a 、b 两车的v -t 图象如下图所示，在0~t 1时间内，b 车的位移为s ，则下列说法中正确的是（ ）A ．0~t 1时间内a 车的位移为3sB ．若a 、b 在t 1时刻相遇，则s 0=sC ．若a 、b 在12t 时刻相遇，则023s s = D ．若a 、b 在12t 时刻相遇，它们将在123t 时刻再次相遇 【答案】A 【解析】 【分析】 【详解】A.v −t 图象围成的面积表示位移，在0~t 1时间内a 围成的面积是b 的三倍，故A 正确；B.若a 、b 在t 1时刻相遇，则0s 等于该段时间内a 、b 位移差，则s 0=2s ，故B 错误；C.若a 、b 在12t 时刻相遇，该段时间内b 的位移为14s ，a 的位移为74s ，所以032s s =，故C 错误； D.如图若在12t 时刻相遇，它们将在132t时刻再次相遇，D 错误。

故选A. 【点睛】在速度时间图像中，需要掌握三点：一、速度的正负表示运动方向，看运动方向是否发生变化，只要考虑速度的正负是否发生变化；二、图像的斜率表示物体运动的加速度；三、图像与坐标轴围成的面积表示位移，在坐标轴上方表示正方向位移，在坐标轴下方表示负方向位移。

2．我国“蛟龙号”深潜器在某次实验时，内部显示屏上显示了从水面开始下潜到返回水面过程中的速度图象，如图所示．以下判断正确的是（ ）A ．6min ～8min 内，深潜器的加速度最大B ．4min ～6min 内，深潜器停在深度为60m 处C ．3min ～4min 内，深潜器的加速度方向向上D ．6min ～10min 内，深潜器的加速度不变 【答案】C 【解析】 【详解】A 、v -t 图象的斜率表示加速度，则知0-1min 内和3-4min 内深潜器的加速度最大，故A 错误；B 、v -t 图象和横坐标围成的面积表示位移大小，0-4min 内位移大小为：1(120240)2m 360m 2h =⨯+⨯=，4-6min 内静止不动，则4 min ～6 min 内，深潜器停在深度为360m;故B 错误.C 、3-4min 内，减速下降，则加速度向上，故C 正确；D 、8min 前后，深潜器的加速度方向是不同的，加速度是变化的，故D 错误；3．甲、乙两车在一平直公路上从同一地点沿同一方向沿直线运动，它们的v-t 图像如图所示。

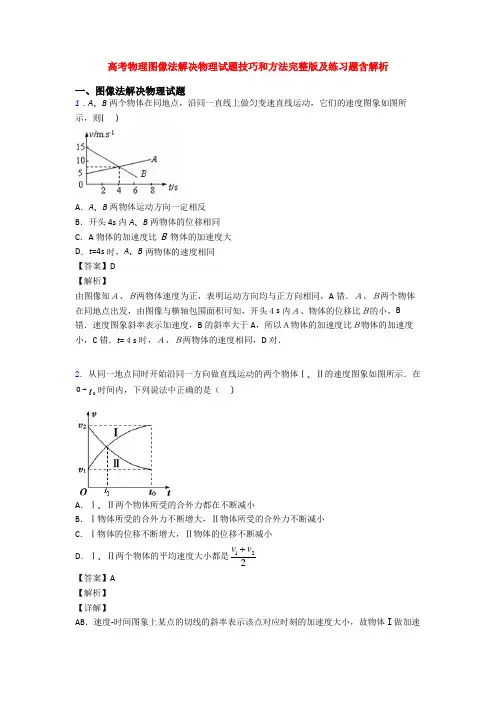

高考物理图像法解决物理试题技巧和方法完整版及练习题含解析一、图像法解决物理试题1．A 、B 两个物体在同地点，沿同一直线上做匀变速直线运动，它们的速度图象如图所示，则( )A ．A 、B 两物体运动方向一定相反B ．开头4s 内A 、B 两物体的位移相同C ．A 物体的加速度比Ｂ物体的加速度大D ．t =4s 时，A 、B 两物体的速度相同【答案】D【解析】由图像知Ａ、Ｂ两物体速度为正，表明运动方向均与正方向相同，A 错．Ａ、Ｂ两个物体在同地点出发，由图像与横轴包围面积可知，开头４s 内Ａ、物体的位移比Ｂ的小，B 错．速度图象斜率表示加速度，B 的斜率大于A ，所以Ａ物体的加速度比Ｂ物体的加速度小，C 错．t =４s 时，Ａ、Ｂ两物体的速度相同，D 对．2．从同一地点同时开始沿同一方向做直线运动的两个物体Ⅰ、Ⅱ的速度图象如图所示．在00~t 时间内，下列说法中正确的是（ ）A ．Ⅰ、Ⅱ两个物体所受的合外力都在不断减小B ．Ⅰ物体所受的合外力不断增大，Ⅱ物体所受的合外力不断减小C ．Ⅰ物体的位移不断增大，Ⅱ物体的位移不断减小D ．Ⅰ、Ⅱ两个物体的平均速度大小都是122v v 【答案】A【解析】【详解】AB ．速度-时间图象上某点的切线的斜率表示该点对应时刻的加速度大小，故物体Ⅰ做加速度不断减小的加速运动，物体Ⅱ做加速度不断减小的减速运动，故A 正确，B 错误； C ．图线与时间轴包围的面积表示对应时间内的位移大小，由图象可知：随着时间的推移，Ⅰ、Ⅱ的速度图象与时间轴围城的面积不断变大，故位移不断变大，故C 错误； D ．图线与时间轴包围的面积表示对应时间内的位移大小，如果物体的速度从2v 均匀减小到1v ，或从1v 均匀增加到2v ，物体的位移就等于图中梯形的面积，平均速度就等于12 2v v +，故Ⅰ的平均速度大于12 2v v +，Ⅱ的平均速度小于12 2v v +，故D 错误；【点睛】本题关键是根据速度时间图象得到两物体的运动规律，然后根据平均速度的定义和图线与时间轴包围的面积表示对应时间内的位移大小分析处理．3．甲、乙两物体在同一直线上，同时由同一位置向同一方向运动，其速度图象如图所示，下列说法正确的是( )A ．20s 末乙追上甲B ．20s 末乙追上甲，且甲、乙速率相等C ．在乙追上甲前，20s 末时两物体相距最大D ．开始阶段乙跑在甲的前面，20s 后乙落在甲的后面【答案】C【解析】【详解】AB ．在第20s 末两物体速度相等，由图线的“面积”看出，这段时间内甲的位移大于乙的位移，乙还没有追上甲．故AB 错误．C ．在追上前，速度相等时，相距最远，故20s 末相距最远，故C 正确；D ．开始阶段，甲的速度较大，甲跑在乙的前面，20s 后，乙的速度较大，甲仍在乙的前面，直到40s 末两者相遇．故D 错误．故选C ．【点睛】此题关键要根据速度大小关系，分析甲乙两物体间距离的变化．两图线的交点表示速度相等．两物体由同一地点向同一方向作直线运动，当位移相等时两物体相遇．4．一名跳伞运动员从悬停在高空的直升机中跳下，研究人员利用运动员随身携带的仪器记录下了他的运动情况，通过分析数据，画出了运动员从跳离飞机到落地的过程中在空中沿竖直方向运动的v －-t 图像如图所示，则对运动员的运动，下列说法不正确的．．．．是A ．0～10s 内做加速度逐渐减小的加速运动B ．10s ～15s 内减速运动，15s 后开始做匀速直线运动C ．0～10s 内运动员所受阻力逐渐增大D ．10s ～15s 内运动员所受阻力逐渐增大【答案】D【解析】【详解】A.由图象可知，速度是增加的，图象的切线的斜率在减小，加速度在减小，所以0～10s 内做加速度逐渐减小的加速运动．故A 说法正确．B. 由图象可知10s ～15s 内减速运动，15s 后图象与时间轴平行，说明速度不随时间变化，即开始做匀速直线运动．故B 说法正确．C.在 0～10s 由牛顿第二定律可得=mg F ma -阻，又由A 的分析知加速度减小，所以0～10s 内运动员所受阻力逐渐增大．故C 说法正确．D.在 10s ～15s 由牛顿第二定律=F mg ma -阻，又因为在 10s ～15s 加速度减小，所以10s ～15s 内运动员所受阻力逐渐减小．故D 说法错误．此题选不正确的，应选D ．5．某物体沿一直线运动，其v —t 图象如图所示，则下列说法中错误的是（ ）A ．第2s 内和第3s 内速度方向相同B ．第3s 内和第4s 内的加速度大小相同、方向相反C ．前4s 内位移为4mD ．3s 末物体离出发点最远【答案】B【解析】试题分析：根据速度的正负读出速度的方向．由速度图象的斜率等于加速度，根据数学知识研究加速度方向关系，图象与坐标轴围成的面积表示位移．由图看出，第2s 内和第3s 内物体的速度都正值，都向正方向，方向相同，A 正确；由斜率读出，第3s 内和第4s 内的加速度大小相同、方向相同，B 错误；根据图象与坐标轴围成的面积表示位移可知，前4s 内位移113414422x m =⨯⨯-⨯⨯=，C 正确；0-3s 内速度为正，沿正方向运动，3-6s 内速度为负，沿负方向运动，则3s 末物体离出发点最远，D 正确．6．如图是质量m=3kg 的质点在水平面上运动的v-t 图象，以下判断正确的是A ．在t=l.0s 时，质点的加速度为零B ．在1.0-3.0s 时间内，质点的平均速度为1m/sC ．在0-2.0s 时间内，合力对质点做功为零D ．在1.0-4.0s 时间内，合力对质点做功的平均功率为6W 【答案】C【解析】A 、速度时间图线的斜率表示加速度，在t=1.0s 时，速度为零，但是斜率不为零，则加速度不为零，故A 错误；B 、在1.0 3.0s ～时间内，质点的位移()112232x m m =⨯+⨯=，根据平均速度的定义式知，质点的平均速度3 / 1.5/2x v m s m s t ===，故B 错误； C 、在0 2.0s ～时间内，初末速度的大小相等，则动能的变化量为零，根据动能定理知，合力对质点做功为零，故C 正确；D 、在1.0 4.0s ～时间内，动能的变化量211034622kE mv J J ∆=-=⨯⨯=，则合力做功为6J ，合力做功的平均功率623W P W W t ===，故D 错误． 点睛：解决本题的关键知道速度时间图线的含义，知道图线的斜率表示加速度，图线与时间轴围成的面积表示位移，知道合力做功等于动能的变化量．7．下列给出的四组（每组两个图象）图象中，能够反映同一直线运动的是（ ）A．B．C．D．【答案】C【解析】【详解】AB．A图中v-t图像表示先匀速后匀加速，所以x-t图像错误，A错误；同理B也错误；C．C图中x-t图像表示物体先静止，后匀速，匀速速度为2m/s，因此v-t图像正确，故C 正确；D．D图中没有匀加速所以v-t图像不对，D错误。

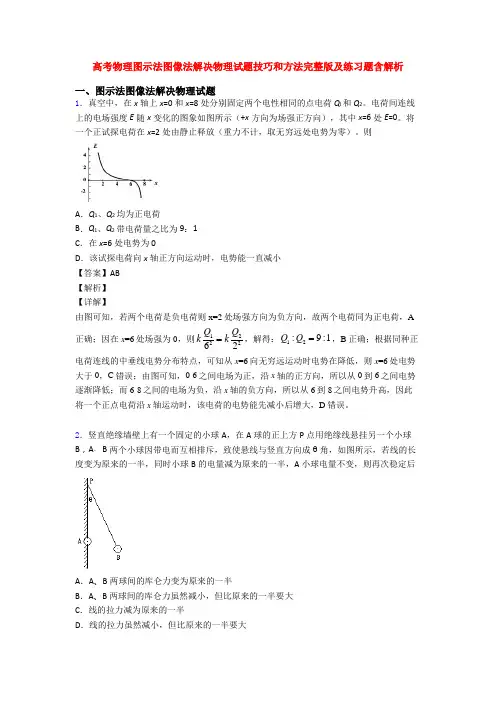

高考物理图示法图像法解决物理试题技巧和方法完整版及练习题含解析一、图示法图像法解决物理试题1．真空中，在x 轴上x =0和x =8处分别固定两个电性相同的点电荷Q l 和Q 2。

电荷间连线上的电场强度E 随x 变化的图象如图所示（+x 方向为场强正方向），其中x =6处E =0。

将一个正试探电荷在x =2处由静止释放（重力不计，取无穷远处电势为零）。

则A ．Q 1、Q 2均为正电荷B ．Q 1、Q 2带电荷量之比为9：1C ．在x =6处电势为0D ．该试探电荷向x 轴正方向运动时，电势能一直减小 【答案】AB 【解析】 【详解】由图可知，若两个电荷是负电荷则x=2处场强方向为负方向，故两个电荷同为正电荷，A 正确；因在x =6处场强为0，则122262Q Q kk =，解得：12:9:1Q Q =，B 正确；根据同种正电荷连线的中垂线电势分布特点，可知从x =6向无穷远运动时电势在降低，则x =6处电势大于0，C 错误；由图可知，0-6之间电场为正，沿x 轴的正方向，所以从0到6之间电势逐渐降低；而6-8之间的电场为负，沿x 轴的负方向，所以从6到8之间电势升高，因此将一个正点电荷沿x 轴运动时，该电荷的电势能先减小后增大，D 错误。

2．竖直绝缘墙壁上有一个固定的小球A ，在A 球的正上方P 点用绝缘线悬挂另一个小球B ，A ﹑B 两个小球因带电而互相排斥，致使悬线与竖直方向成θ角，如图所示，若线的长度变为原来的一半，同时小球B 的电量减为原来的一半，A 小球电量不变，则再次稳定后A ．A 、B 两球间的库仑力变为原来的一半B ．A 、B 两球间的库仑力虽然减小，但比原来的一半要大C ．线的拉力减为原来的一半D ．线的拉力虽然减小，但比原来的一半要大【答案】BC【解析】【详解】由于逐渐漏电的过程中，处于动态平衡状态，对B进行受力分析如图所示：△PAB∽FBF2，所以.C、D、因G和PQ长度h不变，则丝线长度l变为原来的一半，可得丝线拉力F2变为原来的一半，与小球的电量及夹角无关；C正确，D错误.A、B、由三角形相似知，同理得，联立得，则，则可得;故A错误，B正确.故选BC.【点睛】本题是力学中动态平衡问题，采用的是三角形相似法，得到力的大小与三角形边长的关系，进行分析．3．如图所示，将质量为2m的重物悬挂在轻绳的一端，轻绳的另一端系一质量为m的小环，小环套在竖直固定的光滑直杆上，光滑定滑轮与直杆的距离为d.现将小环从与定滑轮等高的A处由静止释放，当小环沿直杆下滑距离也为d时（图中B处），下列说法正确的是A．小环刚释放时轻绳中的张力一定大于2mgB．小环到达B处时，重物上升的高度也为dC ．小环在B 处的速度与重物上升的速度大小之比等于D ．小环在B 处的速度与重物上升的速度大小之比等于【答案】AC 【解析】 【分析】 【详解】由题意，释放时小环向下加速运动，则重物将加速上升，对重物由牛顿第二定律可知绳中张力一定大于重力2mg ，所以A 正确；小环到达B 处时，重物上升的高度应为绳子缩短的长度，即2h dd ∆=-，所以B 错误；根据题意，沿绳子方向的速度大小相等，将小环A速度沿绳子方向与垂直于绳子方向正交分解应满足：A B v cos v θ=，即12A Bv v cos θ==，所以C 正确，D 错误． 【点睛】应明确：①对与绳子牵连有关的问题，物体上的高度应等于绳子缩短的长度；②物体的实际速度即为合速度，应将物体速度沿绳子和垂直于绳子的方向正交分解，然后列出沿绳子方向速度相等的表达式即可求解．4．甲乙两图中，某时刻绳子AB 与水平方向的夹角均为θ，绳子上端以速度v 0匀速拉动，在两车运动过程中，下列说法正确的是（ ）A ．甲、乙两车运动速度大小之比cos 1cos θθ+B ．甲车运动速度大小为cos v θC ．相同时间t ∆内乙车速度增量大于甲车速度增量D ．此刻若将速度v 0改成拉力F ，则两车加速度大小之比1:1 【答案】AC 【解析】 【详解】ABC ．由甲图可知，甲车的速度11cos v v θ=+乙车的速度2cos v v θ=所以，甲、乙两车运动速度大小之比cos 11cos θθ<+，相同时间t ∆内乙车速度增量大于甲车速度增量．故AC 正确，B 错误；D ．改成拉力F ，甲车所绳子合力沿两绳子夹角的角平分线上，汽车甲的合力大小为22cos 2F θ，汽车乙的合力大小为cos F θ，因此合力不相等，加速度不相等，故D 错误．5．用外力F 通过如图所示的装置把一个质量为m 的小球沿倾角为30°的光滑斜面匀速向上拉动，已知在小球匀速运动的过程中，拴在小球上的绳子与水平杆之间的夹角从45°变为90°，斜面与水平地面之间是粗糙的，并且斜面一直静止在水平地面上，不计滑轮处及滑轮与绳子之间的摩擦．则在小球匀速运动的过程中，下列说法正确的是A ．地面对斜面的静摩擦力保持不变B ．外力F 一直在增大C ．某时刻绳子对水平杆上的滑轮轴的合力等于绳子的拉力D ．绳子移动的速度大小大于小球沿斜面运动的速度的大小 【答案】BC 【解析】 【详解】B ．设连接小球的绳子与水平方向的夹角为θ；对小球沿斜面方向：sin(30)T mg θ=-o则当θ角从 45°变为90°的过程中，绳子的拉力变大，因F=T ，则外力F 一直在增大，选项B 正确；A ．对小球和斜面的整体，地面对斜面体的摩擦力等于绳子拉力的水平分量，则cos sin(30)cos f T mg θθθ==-o 可知，随θ角的增加，地面对斜面的静摩擦力f 是变化的，选项A 错误；C ．当 θ=90°时，滑轮两边绳子的夹角为120°，此时刻绳子对水平杆上的滑轮轴的合力等于绳子的拉力，选项C 正确；D ．将小球的速度v 分解可知，绳子的速度1cos(30)v v θ=-o，则绳子移动的速度大小小于小球沿斜面运动的速度的大小，选项D 错误； 故选BC.【点睛】此题涉及到的研究对象较多，关键是如何正确选择研究对象，并能对研究对象正确的受力分析，灵活运用整体及隔离法解题．6．质量为2kg 的物体(可视为质点)在水平外力F 的作用下,从t=0开始在平面直角坐标系xOy(未画出)所决定的光滑水平面内运动．运动过程中,x 方向的x-t 图象如图甲所示,y 方向的v-t 图象如图乙所示．则下列说法正确的是（ ）A ．t=0时刻，物体的速度大小为10m/sB ．物体初速度方向与外力F 的方向垂直C ．物体所受外力F 的大小为5ND ．2s 末，外力F 的功率大小为25W 【答案】CD 【解析】 【详解】由图甲图得到物体在x 方向做匀速直线运动，速度大小为10/ 2.5/4x x v m s m s t ==V V ＝，t=0时刻，y 方向物体的分速度为v y =10m/s ，物体的速度大小为v=22x yv v +＞10m/s ．故A 错误．物体在x 方向做匀速直线运动，合力为零，y 方向做匀减速直线运动，合力沿-y 轴方向，而物体的初速度不在x 轴方向，所以物体的初速度方向和外力的方向并不垂直．故B 错误．由乙图的斜率等于加速度，得到物体的加速度大小为22100/ 2.5/4v a m s m s t -===V V ，所受外力F 的大小为F=ma=5N ．故C 正确．2s 末，外力的功率P=Fv y =5×5W=25W ．故D 正确．故选CD ． 【点睛】本题知道x 、y 两个方向的分运动，运用运动的合成法求解合运动的情况．对于位移图象与速度图象的斜率意义不同，不能混淆：位移图象的斜率等于速度，而速度图象的斜率等于加速度．7．真空中，在x 轴上x =0和x =8处分别固定两个电性相同的点电荷Q l 和Q 2．电荷间连线上的电场强度E 随x 变化的图像如图所示（+x 方向为场强正方向），其中x =6处E =0．将一个正试探电荷在x =2处由静止释放（重力不计，取无穷远处电势为零）．则A ．Q 1、Q 2均为负电荷B ．Q 1、Q 2带电量之比为9：1C ．在x =6处电势为0D ．该试探电荷向x 轴正方向运动时，电势能一直减小 【答案】B 【解析】 【详解】A ．由图，在x =0处场强为正，x =8处场强为负，可知Q 1、Q 2为同种正电荷，故A 错误；B ．根据题意“x =6处E =0 ”可知，在x =6处，12E E =，即122262Q Q kk =，解得21226921Q Q ==，故B 正确； C ．由于无穷远处电势为零，故在x =6处电势不为0，故C 错误；D ．该试探电荷向x 轴正方向运动时，电场力先做正功，再做负功，因此电势能先减小后增大，故D 错误．8．如图所示，汽车用跨过定滑轮的轻绳提升物块A 。

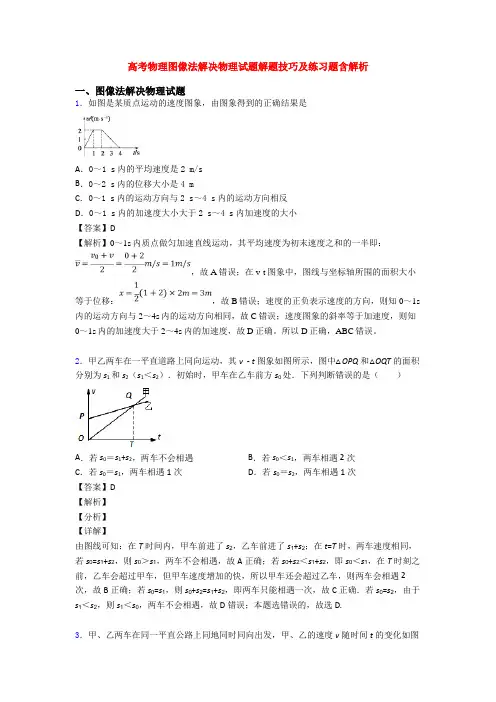

高考物理图像法解决物理试题解题技巧及练习题含解析一、图像法解决物理试题1．如图是某质点运动的速度图象，由图象得到的正确结果是A．0～1 s内的平均速度是2 m/sB．0～2 s内的位移大小是4 mC．0～1 s内的运动方向与2 s～4 s内的运动方向相反D．0～1 s内的加速度大小大于2 s～4 s内加速度的大小【答案】D【解析】0～1s内质点做匀加速直线运动，其平均速度为初末速度之和的一半即：，故A错误；在v-t图象中，图线与坐标轴所围的面积大小等于位移：，故B错误；速度的正负表示速度的方向，则知0～1s 内的运动方向与2～4s内的运动方向相同，故C错误；速度图象的斜率等于加速度，则知0～1s内的加速度大于2～4s内的加速度，故D正确。

所以D正确，ABC错误。

2．甲乙两车在一平直道路上同向运动，其v﹣t图象如图所示，图中△OPQ和△OQT的面积分别为s1和s2（s1＜s2）．初始时，甲车在乙车前方s0处．下列判断错误的是（）A．若s0＝s1+s2，两车不会相遇B．若s0＜s1，两车相遇2次C．若s0＝s1，两车相遇1次D．若s0＝s2，两车相遇1次【答案】D【解析】【分析】【详解】由图线可知：在T时间内，甲车前进了s2，乙车前进了s1+s2；在t=T时，两车速度相同，若s0=s1+s2，则s0＞s1，两车不会相遇，故A正确；若s0+s2＜s1+s2，即s0＜s1，在T时刻之前，乙车会超过甲车，但甲车速度增加的快，所以甲车还会超过乙车，则两车会相遇2次，故B正确；若s0=s1，则s0+s2=s1+s2，即两车只能相遇一次，故C正确．若s0=s2，由于s1＜s2，则s1＜s0，两车不会相遇，故D错误；本题选错误的，故选D.3．甲、乙两车在同一平直公路上同地同时同向出发，甲、乙的速度v随时间t的变化如图所示，设0时刻出发，t 1时刻二者速度相等，t 2时刻二者相遇且速度相等。

下列关于甲、乙运动的说法正确的是（ ）A ．在0〜t 2时间内二者的平均速度相等B ．t 1〜t 2在时间内二者的平均速度相等C ．t 1〜t 2在时间内乙在甲的前面D ．在t 1时刻甲和乙的加速度相等【答案】A 【解析】 【详解】A ．甲、乙两车在同一平直公路上同地同时同向出发，0时刻出发，t 2时刻二者相遇，则0〜t 2时间内二者的位移相同，0〜t 2时间内二者的平均速度相等。

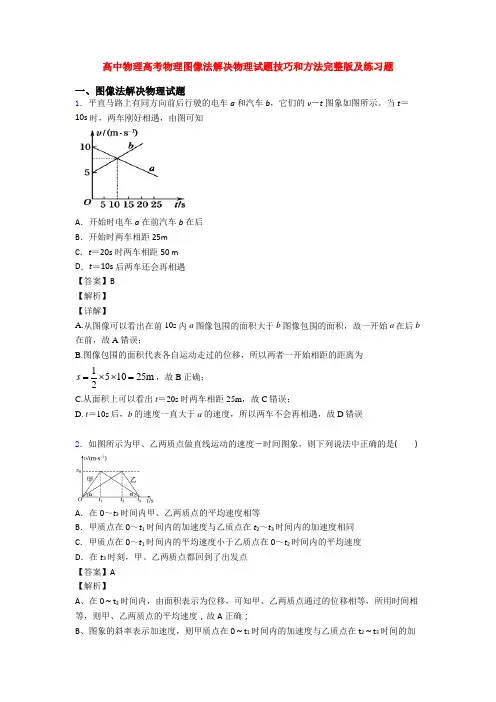

高中物理高考物理图像法解决物理试题技巧和方法完整版及练习题一、图像法解决物理试题1．平直马路上有同方向前后行驶的电车a和汽车b，它们的v－t图象如图所示。

当t＝10s时，两车刚好相遇，由图可知A．开始时电车a在前汽车b在后B．开始时两车相距25mC．t＝20s时两车相距50 mD．t＝10s后两车还会再相遇【答案】B【解析】【详解】A.从图像可以看出在前10s内a图像包围的面积大于b图像包围的面积，故一开始a在后b 在前，故A错误；B.图像包围的面积代表各自运动走过的位移，所以两者一开始相距的距离为151025ms=⨯⨯=，故B正确；2C.从面积上可以看出t＝20s时两车相距25m，故C错误；D.t＝10s后，b的速度一直大于a的速度，所以两车不会再相遇，故D错误2．如图所示为甲、乙两质点做直线运动的速度－时间图象，则下列说法中正确的是()A．在0～t3时间内甲、乙两质点的平均速度相等B．甲质点在0～t1时间内的加速度与乙质点在t2～t3时间内的加速度相同C．甲质点在0～t1时间内的平均速度小于乙质点在0～t2时间内的平均速度D．在t3时刻，甲、乙两质点都回到了出发点【答案】A【解析】A、在0～t3时间内，由面积表示为位移，可知甲、乙两质点通过的位移相等，所用时间相等，则甲、乙两质点的平均速度，故A正确；B、图象的斜率表示加速度，则甲质点在0～t1时间内的加速度与乙质点在t2～t3时间的加速度大小相等，但方向相反，所以加速度不同，故B 错误； C 、甲质点在0～t 1时间内的平均速度为2v ，乙质点在0～t 2时间内平均速度为2v，即平均速度相等，故C 错误；D 、两个质点一直沿正向运动，都没有回到出发点，故D 错误； 故选A ．【点睛】在速度时间图象中，某一点代表此时刻的瞬时速度，斜率表示加速度，图象与坐标轴围成面积代表位移，平均速度等于位移与时间之比，根据这些知识分析．3．甲、乙两车在公路上沿同一方向做直线运动，它们的v －t 图象如图3所示．两图象在t ＝t 1时相交于P 点，P 在横轴上的投影为Q ，△OPQ 的面积为S .在t ＝0时刻，乙车在甲车前面，相距为d .已知此后两车相遇两次，且第一次相遇的时刻为t ′，则下面四组t ′和d 的组合可能的是 ( )A ．t ′＝t 1，d ＝SB ．t ′＝12t 1，d ＝14S C ．t ′＝12t 1，d ＝12S D ．t ′＝12t 1，d ＝34S 【答案】D 【解析】 【分析】 【详解】在t 1时刻如果甲车没有追上乙车，以后就不可能追上了，故t ′<t 1，故A 错误；从图象中甲、乙与坐标轴所围的面积即对应的位移看，甲在t 1时间内运动的位移比乙的多S ，当t ′＝0.5t 1时，甲的面积比乙的面积多出34S ，即相距d ＝34S ，故D 正确，BC 错误．4．a 、b 两车在相部的两平行直车道上同向行驶，其v-t 图象如图所示．已知t ＝1s 时两车并排行驶，不考虑两车道间的距离，则A ．t ＝0时，b 车在a 车后B．t＝2s时，a、b两车相距2.5mC．t＝4s时，a、b两车并排行驶D．a、b两车两次并排行驶的位置间距为40m【答案】B【解析】【详解】A．由图象可知，0-1s内a车的位移为x a=10×1m=10m；b车的位移为x b=12×5×1m=2.5m两车在t=1s时并排行驶，所以在t=0时，b车在a车前7.5m，故A错误．C．根据“面积”表示位移，由几何知识可知，1-3s内a、b两车通过的位移相等，而两车在t=1s时并排行驶，所以两车在t=3s时也并排行驶，故C错误．B．1s到2s，两车的位移之差为：151m=2.5m2x∆=⨯⨯则t＝2s时，a、b两车相距2.5m，选项B正确；D．102m=20mx=⨯，即a、b两车两次并排行驶的位置之间沿公路方向的距离为20m，故D错误．故选B．【点睛】本题是速度--时间图象的应用，要明确斜率的含义，知道在速度--时间图象中图象与坐标轴围成的面积的含义，同时要把握相遇的条件，如位移关系．5．质量相同的甲、乙两物体放在相同的光滑水平地面上，分别在水平力F1、F2的作用下从同一地点，沿同一方向，同时运动，其υ-t图象如图所示，下列判断正确的是A．0～6s，F1先减小后不变，F2一直增大B．0~6s内两者在前进方向上的最大距离一定大于4mC．在0~2s内，甲的加速度始终大于乙的加速度D．4s末甲、乙两物体动能相同，由此可知F1=F2【答案】B【解析】【详解】A、由υ-t图象可知，对甲物体，在0～2 s内，甲物体速度时间图线的斜率逐渐减小，则加速度逐渐减小，则F 1逐渐减小，2～6s 内，速度保持不变，F 1为零，对于乙物体，速度时间图线的斜率保持不变，则F 2保持不变，故A 错误；B 、0～6 s 内，当两者速度相同时，相距最大，此时乙的位移为14482x m m 乙=⨯⨯=，甲的位移为12424122x m m ⨯+⨯⨯=甲＞，则两者的最大距离大于4m ，故B 正确； C 、由υ-t 图象可知，在0~2s 内，t=0时，甲图线的斜率大于乙图线的斜率，此后，甲的斜率逐渐减小到零，乙图线的斜率保持不变，故甲的加速度先大于乙的加速度，后小于乙的加速度，故C 错误；D 、4s 末甲、乙两物体动能相同，但甲乙图线的斜率不同，故F 1不等于F 2，故D 错误。

高考物理高考物理图示法图像法解决物理试题解题技巧和训练方法及练习题一、图示法图像法解决物理试题1．如图所示，斜面和水平横杆均足够长且均被固定，斜面顶角为θ，套筒P套在横杆上，与轻绳连接，轻绳跨过不计大小的定滑轮，其与放在斜面上的滑块Q相连接，且连接滑块Q的轻绳与斜面平行，P与Q的质量均为m，O为横杆上的滑轮的正下方的点，滑轮到横杆的距离为h。

开始时手握住P，使连接P的绳与竖直方向的夹角为θ，然后无初速度释放P。

不计绳子的伸长和一切摩擦，重力加速度为g。

下列说法正确的是( )A．释放P前绳子拉力大小为mg sin θB．P到达O点时绳子的拉力为0C．P到达O点时的速率为D．P从释放到第一次过O点的过程中，绳子对P的拉力一直做正功【答案】CD【解析】【分析】对Q分析，根据共点力平衡求出拉力的大小；根据关联速度的解法分析Q的速度变化情况，从而得出拉力的情况；对P和Q系统研究，结合机械能守恒求出P到达O点的速度大小．根据P点的速度变化，分析动能的变化，从而得拉力做功的情况．【详解】释放P前，对Q分析，根据共点力平衡得，故A错误。

根据P与Q的速度关系，当P到达O点时，即，说明Q先加速后减速，故此时轻绳的拉力不为0，故B错误；当P到达O点时，Q减少重力势能与P增加的动能相等，则有：，解得：，故C正确；P从释放到第一次过O点，速度逐渐增大，动能在增大，故绳子对P的拉力一直做正功，故D正确；故选CD。

【点睛】本题考查了关联速度、共点力平衡、做功、机械能守恒的综合运用，知道P到达O点时，沿绳子方向的速度为零，则Q的速度为零．2．如图所示,绝缘水平桌面上固定A、B两个带等量异种电荷的小球,A、B连线的中点处垂直桌面固定一粗糙绝缘直杆,杆上穿有一个带有小孔的正电小球C,将C从杆上某一位置由静止释放,下落至桌面时速度恰好为零.C沿杆下滑时带电荷量保持不变,三个带电小球A、B、C均可视为点电荷那么C在下落过程中,以下判断正确的是( )A．所受摩擦力变大B．电场力做正功C．电势能不变D．下落一半高度时速度一定最大【答案】AC【解析】A、AB为等量异种点电荷，故产生的电场在AB连线垂直平分线上，从垂足向两侧场强逐渐减小，且为等势面，电荷C在下滑的过程中，受到的电场力为F=qE，将逐渐增大，受到的摩擦力为f=μF=μqE，故受到的摩擦力增大，故A正确；B、小球在下滑过程中沿等势面运动，故电场力不做功，电势能不变，故B错误，C正确；D、在下落过程中，当小球C的重力等于摩擦力时，速度最大，由于下落过程中摩擦力逐渐增大，故在下落过程中摩擦力在相同距离内做功越来越大，故速度最大时要在下落一半高度以下，故D错误；故选AC．【点睛】本题主要考查了等量异种电荷产生的电场分布及在两电荷垂直平分线上的电场的特点，明确在下滑过程中摩擦力越来越大摩擦力做功越来越多即可．3．2018年10月23日，港珠澳跨海大桥正式通车．为保持以往船行习惯，在航道处建造了单面索（所有钢索均处在同一竖直面内）斜拉桥，其索塔与钢索如图所示．下列说法正确的是（）A．增加钢索的数量可减小索塔受到的向下的压力B．为了减小钢索承受的拉力，可以适当降低索塔的高度C．索塔两侧钢索对称且拉力大小相同时，钢索对索塔的合力竖直向下D．为了使索塔受到钢索的合力竖直向下，索塔两侧的钢索必须对称分布【答案】C【解析】【详解】A、以桥身为研究对象，钢索对桥身的拉力的合力与桥身的重力等大反向，则钢索对索塔的向下的压力数值上等于桥身的重力，增加钢索的数量钢索对索塔的向下的压力数值不变，故A 错误；B 、由图甲可知2cos T Mg α=，当索塔高度降低后，α变大，cos α 变小，故T 变大，故B 错误C 、由B 的分析可知，当钢索对称分布时，2cos T Mg α=，钢索对索塔的合力竖直向下，故C 正确D 、受力分析如图乙，由正弦定理可知，只要sin sin AC ABF F αβ= ，钢索AC 、AB 的拉力F AC 、F AB 进行合成，合力竖直向下，钢索不一定要对称分布，故D 错误；综上分析：答案为C4．图中边长为a 的正三角形ABC 的三个顶点分别固定三个点电荷＋q 、＋q 、－q ，在该三角形中心O 点处固定一电量为-2q 的点电荷，则该电荷受到的电场力为（ ）A ．， 方向由O 指向C B ．，方向由C 指向O C ．，方向由C 指向O D ．，方向由O 指向C【答案】B【解析】 【详解】O 点是三角形的中心，到三个电荷的距离为：，三个电荷在O 处产生的场强大小均为：根据对称性和几何知识得知：两个+q 在O 处产生的合场强为：再与-q 在O 处产生的场强合成，得到O 点的合场强为：，方向由O 指向C ．则该负电荷受到的电场力为：，方向由C 指向O ；故B 正确。

高考物理高考物理图像法解决物理试题解题技巧(超强)及练习题一、图像法解决物理试题1．总书记在党的十九大报告中提出了坚决打赢蓝天保卫战，前几年雾霾已经严重的影响了人们的生活．在某个恶劣天气中，能见度很低，甲、乙两汽车在一条平直的单行道上，甲在前、乙在后同向行驶．某时刻两车司机同时听到前方有事故发生的警笛提示，同时开始刹车．两辆车刹车时的v –t 图象如图，下列说法正确的是A ．甲车的加速度大于乙车的加速度B ．24s =t 时两车的速度均为8m/sC ．若两车发生碰撞，开始刹车时两辆车的间距一定等于48 mD ．若两车发生碰撞，则可能是在刹车24 s 以后的某时刻发生相撞【答案】B【解析】【详解】A 、甲车的加速度大小22111161m/s m/s 483v a t ∆===∆，乙车的加速度大小22212201m/s m/s 402v a t ∆===∆，则甲车的加速度小于乙车的加速度，故选项A 错误； B 、24s t =时两车的速度均为0111624m/s 8m/s 3v v a t =-=-⨯=，故选项B 正确；C 、0-24s 内，甲车的位移116824m 288m 2x +=⨯=，乙车的位移220824m 336m 2x +=⨯=，两者位移之差2148m x x x ∆=-=，若两车在24s t =时刻相撞，则开始刹车时两辆车的间距等于48m ，若两车在24s t =时刻之前相撞，开始刹车时两辆车的间距小于48m ，故选项C 错误；D 、若两车速度相等时没有相撞，则速度相等后，甲车的速度比乙车的大，两车不可能再相撞，故选项D 错误．2．如图是某质点运动的速度图象，由图象得到的正确结果是A．0～1 s内的平均速度是2 m/sB．0～2 s内的位移大小是4 mC．0～1 s内的运动方向与2 s～4 s内的运动方向相反D．0～1 s内的加速度大小大于2 s～4 s内加速度的大小【答案】D【解析】0～1s内质点做匀加速直线运动，其平均速度为初末速度之和的一半即：，故A错误；在v-t图象中，图线与坐标轴所围的面积大小等于位移：，故B错误；速度的正负表示速度的方向，则知0～1s 内的运动方向与2～4s内的运动方向相同，故C错误；速度图象的斜率等于加速度，则知0～1s内的加速度大于2～4s内的加速度，故D正确。

高考物理图示法图像法解决物理试题解题技巧(超强)及练习题一、图示法图像法解决物理试题1．如图所示，左右两侧水平面等高，A 、B 为光滑定滑轮，C 为光滑动滑轮．足够长的轻绳跨过滑轮，右端与小车相连，左端固定在墙壁上，质量为m 的物块悬挂在动滑轮上．从某时刻开始小车向右移动，使物块以速度v 0匀速上升，小车在移动过程中所受阻力恒定不变．在物块上升的过程中（未到AB 所在的水平面），下列说法正确的是A ．轻绳对小车的拉力增大B ．小车向右做加速运动C ．小车阻力的功率可能不变D ．小车牵引力做的功小于物块重力势能的增加量与小车克服阻力做功之和 【答案】AD 【解析】 【分析】 【详解】A ．物块以匀速上升时，两边绳子的夹角变大，可知绳子的拉力变大，即轻绳对小车的拉力变大，选项A 正确；B ．设绳子与竖直方向的夹角为θ，则由运动的合成知识可知0=2cos v v θ车，则随着物体的上升θ变大，车的速度减小，选项B 错误；C ．小车在移动过程中所受阻力恒定不变，根据P=fv 车可知小车阻力的功率减小，选项C 错误；D ．由能量关系可知：-PC k W W WE 阻牵车-=∆ ，因小车动能减小，则<PC W W W +阻牵，即小车牵引力做的功小于物块重力势能的增加量与小车克服阻力做功之和，选项D 正确； 故选AD. 【点睛】此题关键是对物体的速度进行如何分解，可参考斜牵引物体的运动分解问题，但是此题中物体两边都有绳子；注意搞清系统的能量转化情况.2．甲乙两图中，某时刻绳子AB 与水平方向的夹角均为θ，绳子上端以速度v 0匀速拉动，在两车运动过程中，下列说法正确的是（ ）A ．甲、乙两车运动速度大小之比cos 1cos θθ+B ．甲车运动速度大小为cos v θC ．相同时间t ∆内乙车速度增量大于甲车速度增量D ．此刻若将速度v 0改成拉力F ，则两车加速度大小之比1:1 【答案】AC 【解析】 【详解】ABC ．由甲图可知，甲车的速度11cos v v θ=+乙车的速度2cos v v θ=所以，甲、乙两车运动速度大小之比cos 11cos θθ<+，相同时间t ∆内乙车速度增量大于甲车速度增量．故AC 正确，B 错误；D ．改成拉力F ，甲车所绳子合力沿两绳子夹角的角平分线上，汽车甲的合力大小为22cos 2F θ，汽车乙的合力大小为cos F θ，因此合力不相等，加速度不相等，故D 错误．3．如图所示，斜面和水平横杆均足够长且均被固定，斜面顶角为θ，套筒P 套在横杆上，与轻绳连接，轻绳跨过不计大小的定滑轮，其与放在斜面上的滑块Q 相连接，且连接滑块Q 的轻绳与斜面平行，P 与Q 的质量均为m ，O 为横杆上的滑轮的正下方的点，滑轮到横杆的距离为h 。

高考物理图像法解决物理试题解题技巧讲解及练习题一、图像法解决物理试题1．甲、乙两物体从同一位置沿同一直线运动，其v t -图像如图所示，下列说法正确的是（ ）A ．20t :时间内乙物体通过的路程大于甲物体通过的路程B ．1t 时刻，两者相距最远C ．20t :时间内乙的平均速度小于甲的平均速度D ．2t 时刻，乙物体追上甲物体【答案】C【解析】【详解】AC.20t ~时间内甲物体的速度一直比乙物体的速度大，乙物体通过的路程小于甲物体通过的路程．根据平均速度的定义，乙的平均速度小于甲的平均速度，故A 错误，C 正确； BD. 甲、乙两物体从同一位置沿同一直线运动，在0∼t 2时间内，甲的速度一直比乙的大，甲在乙的前方，两者间距逐渐增大．t 2时刻后，乙的速度比乙的大，两者间距逐渐减小，所以t 2时刻，两者相距最远．故B 错误，D 错误．2．平直马路上有同方向前后行驶的电车a 和汽车b ，它们的v －t 图象如图所示。

当t ＝10s 时，两车刚好相遇，由图可知A ．开始时电车a 在前汽车b 在后B ．开始时两车相距25mC ．t ＝20s 时两车相距50 mD ．t ＝10s 后两车还会再相遇【答案】B【解析】【详解】A.从图像可以看出在前10s内a图像包围的面积大于b图像包围的面积，故一开始a在后b 在前，故A错误；B.图像包围的面积代表各自运动走过的位移，所以两者一开始相距的距离为1s=⨯⨯=，故B正确；51025m2C.从面积上可以看出t＝20s时两车相距25m，故C错误；D.t＝10s后，b的速度一直大于a的速度，所以两车不会再相遇，故D错误3．质点做直线运动的速度﹣时间图象如图所示，该质点（）A．第1 s内和第3 s内质点的速度不断增大，加速度不断减小B．前1 s内和前3 s内质点运动的路程相同C．物体在1 s，3 s时质点的运动方向发生变化D．第2秒末和第4秒末质点的位置相同【答案】A【解析】【分析】根据速度图象能直接读出速度的变化，根据速度图象的斜率分析加速度的变化．根据图象与时间轴围成的面积等于物体在该段时间内通过的位移，分析位移，从而确定出路程关系．速度的正负表示速度的方向．根据位移关系分析质点位置关系．【详解】A项：第1 s内质点的速度不断增大，根据速度图象的斜率表示加速度，知加速度不断减小．第3 s内质点的速度沿负方向不断增大，加速度不断减小，故A正确．B项：只要质点在运动，其运动的路程就在增大，所以前1 s内的路程小于前3 s内的路程，故B错误．C项：根据速度的正负表示质点的运动方向，知物体在1 s，3 s时质点的运动方向均没有发生变化，故C错误．D项：根据图象与时间轴围成的面积大小等于位移，知0﹣2s内的位移大于0，0﹣4s内的位移为0，所以第2秒末和第4秒末质点的位置不同，故D错误．故选A．【点睛】本题的关键要理解速度图象的物理意义，知道图象的斜率表示加速度，面积表示位移，要注意位移的正负．4．某物体沿一直线运动，其v—t图象如图所示，则下列说法中错误的是（）A．第2s内和第3s内速度方向相同B．第3s内和第4s内的加速度大小相同、方向相反C．前4s内位移为4mD．3s末物体离出发点最远【答案】B【解析】试题分析：根据速度的正负读出速度的方向．由速度图象的斜率等于加速度，根据数学知识研究加速度方向关系，图象与坐标轴围成的面积表示位移．由图看出，第2s内和第3s内物体的速度都正值，都向正方向，方向相同，A正确；由斜率读出，第3s内和第4s内的加速度大小相同、方向相同，B错误；根据图象与坐标轴围成的面积表示位移可知，前4s内位移113414422x m=⨯⨯-⨯⨯=，C正确；0-3s内速度为正，沿正方向运动，3-6s内速度为负，沿负方向运动，则3s末物体离出发点最远，D正确．5．如图所示，是一质量为m=2kg的物体，从t=0时开始做直线运动的v-t图线那么，下列选项中正确的是（）A．在0~6内，物体离出发点最远为30mB．在0~6内，物体经过的位移为40mC．在0~4内，物体的动量变化为20kg·m/sD．在第4~6内，物体所受的合外力的冲量为－20N·s【答案】C【解析】【详解】A. 前5s内质点一直沿正方向运动，后1s内沿负方向运动，所以在5s末质点离出发点最远，最远距离为S=m=35m.故A错误；B. 根据v-t图像的面积等于物体的位移，在0~6内，物体经过的位移为x=m-m=30m，故B错误；C. 在0~4内，物体的动量变化为△p=mv-0=2×10-0kg·m/s=20 kg·m/s，故C正确；D. 根据动量定理，在第4~6内，物体所受的合外力的冲量等于动量的变化量为I=－2×10-2×10 kg·m/s =-40 kg·m/s =-40N·s.故D错误。

高考物理图像法解决物理试题解题技巧及练习题一、图像法解决物理试题1．如图是某质点运动的速度图象，由图象得到的正确结果是A．0～1 s内的平均速度是2 m/sB．0～2 s内的位移大小是4 mC．0～1 s内的运动方向与2 s～4 s内的运动方向相反D．0～1 s内的加速度大小大于2 s～4 s内加速度的大小【答案】D【解析】0～1s内质点做匀加速直线运动，其平均速度为初末速度之和的一半即：，故A错误；在v-t图象中，图线与坐标轴所围的面积大小等于位移：，故B错误；速度的正负表示速度的方向，则知0～1s 内的运动方向与2～4s内的运动方向相同，故C错误；速度图象的斜率等于加速度，则知0～1s内的加速度大于2～4s内的加速度，故D正确。

所以D正确，ABC错误。

2．甲、乙两个物体由同一地点沿同一方向做直线运动，其v-t图象如图所示，关于两物体的运动情况，下列说法正确的是( )A．t=1s时，甲在乙前方B．t=2s时，甲、乙相遇C．t=4s时，乙的加速度方向开始改变D．0-6s内，甲、乙平均速度相同【答案】B【解析】【分析】【详解】A．甲、乙两个物体从同一地点沿同一方向做直线运动，当位移相等时，两者相遇，根据速度时间图象与坐标轴围成面积表示位移，可知，在t=1s时，乙的位移大于甲的位移，说明乙在甲的前方，故A错误；B．根据速度图象与坐标轴围成面积表示位移可知，在t=2s时，乙的位移等于甲的位移，说明两者相遇，故B 正确；C ．速度图象的斜率表示加速度，由数学知识得知，在t =2s ～t =6s 内，乙的加速度方向一直沿负方向，没有改变，故C 错误．D ．由图可知，0～6s 内，甲的位移一定大于乙的位移，而时间相等，因此甲的平均速度大于乙的平均速度，故D 错误。

故选B 。

【点睛】本题是速度-时间图象问题，要明确斜率的含义，知道在速度--时间图象中图象与坐标轴围成的面积的含义，即可分析两物体的运动情况．3．如图所示，分别为汽车甲的位移-时间图象和汽车乙的速度-时间图象，则( )A ．甲的加速度大小为25/m sB ．乙的加速度大小为25/m sC ．甲在4s 内的位移大小为40 mD ．乙在4 s 内的位移大小为20 m【答案】B【解析】 A 、在x t -图象中，斜率表示速度，由图象可知：甲做匀速直线运动，加速度为0，故A 错误；B 、在速度-时间图象中，斜率表示加速度，乙的加速度大小为 a 2220/5/4v a m s m s t ===，故B 正确； C 、甲在4s 内的位移大小为20020x m m =-=，故C 错误；D 、由v t -图象与时间轴围成的面积表示位移可知：乙在4s 内的位移大小为204402x m m ⨯==，故D 错误． 点睛：本题的关键要明确x t -图象与v t -图象的区别，知道v-t 图象的斜率表示加速度，x t -图象的斜率表示速度，两种图象不能混淆．4．质点做直线运动的速度﹣时间图象如图所示，该质点（ ）A．第1 s内和第3 s内质点的速度不断增大，加速度不断减小B．前1 s内和前3 s内质点运动的路程相同C．物体在1 s，3 s时质点的运动方向发生变化D．第2秒末和第4秒末质点的位置相同【答案】A【解析】【分析】根据速度图象能直接读出速度的变化，根据速度图象的斜率分析加速度的变化．根据图象与时间轴围成的面积等于物体在该段时间内通过的位移，分析位移，从而确定出路程关系．速度的正负表示速度的方向．根据位移关系分析质点位置关系．【详解】A项：第1 s内质点的速度不断增大，根据速度图象的斜率表示加速度，知加速度不断减小．第3 s内质点的速度沿负方向不断增大，加速度不断减小，故A正确．B项：只要质点在运动，其运动的路程就在增大，所以前1 s内的路程小于前3 s内的路程，故B错误．C项：根据速度的正负表示质点的运动方向，知物体在1 s，3 s时质点的运动方向均没有发生变化，故C错误．D项：根据图象与时间轴围成的面积大小等于位移，知0﹣2s内的位移大于0，0﹣4s内的位移为0，所以第2秒末和第4秒末质点的位置不同，故D错误．故选A．【点睛】本题的关键要理解速度图象的物理意义，知道图象的斜率表示加速度，面积表示位移，要注意位移的正负．5．A、B两个物体在同地点，沿同一直线上做匀变速直线运动，它们的速度图象如图所示，则( )A．A、B两物体运动方向一定相反B．开头4s内A、B两物体的位移相同C ．A 物体的加速度比Ｂ物体的加速度大D ．t =4s 时，A 、B 两物体的速度相同【答案】D【解析】由图像知Ａ、Ｂ两物体速度为正，表明运动方向均与正方向相同，A 错．Ａ、Ｂ两个物体在同地点出发，由图像与横轴包围面积可知，开头４s 内Ａ、物体的位移比Ｂ的小，B 错．速度图象斜率表示加速度，B 的斜率大于A ，所以Ａ物体的加速度比Ｂ物体的加速度小，C 错．t =４s 时，Ａ、Ｂ两物体的速度相同，D 对．6．两个质点A 、B 放在同一水平面上，从同一位置沿相同方向做直线运动，其运动的v-t 图象如图所示.对A 、B 运动情况的分析，下列结论正确的是A ．在6s 末，质点A 的加速度大于质点B 的加速度B ．在0-12s 时间内，质点A 的平均速度为76ms C ．质点A 在0－9s 时间内的位移大小等于质点B 在0－3s 时间内的位移大小D ．在12s 末，A 、B 两质点相遇【答案】A【解析】【详解】A 、根据v-t 图象中图线的斜率表示加速度，斜率绝对值越大，加速度越大，可知质点A 在6 s 末的加速度是13m/s 2，质点B 在6 s 时末的加速度是2431a /1239B m s -==-，所以A 的加速度较大，故A 正确； B 、在0～12s 时间内，质点A 的位移为1614310.522x m m m ⨯+=+⨯=，平均速度为10.57//128x v m s m s t ===，故B 错误； C 、质点A 在0－9s 时间内的位移大小1632A x m m ⨯==，质点B 在0－3s 时间内的位移大小13362B x m m +=⨯=，故C 错误；D 、在12s 末，A 、B 两质点相距的距离等于它们的位移之差，为13341614(39)(3)272222B A s x x m m m ''++⨯+=-=⨯+⨯-+⨯=，故D 错误。

高中物理高考物理图像法解决物理试题解题技巧(超强)及练习题一、图像法解决物理试题1．图甲为某电源的U I -图线，图乙为某小灯泡的U I -图线，则下列说法中正确的是（ ）A ．电源的内阻为5ΩB ．小灯泡的电阻随着功率的增大而减小C ．把电源和小灯泡组成闭合回路，小灯泡的功率约为0.3WD ．把电源和小灯泡组成闭合回路，电路的总功率约为0.4W【答案】D【解析】【详解】A ．根据闭合电路欧姆定律变形：U E Ir =-可得图像与纵轴的交点表示电动势，图像斜率的大小表示内阻，根据甲图电动势为：1.5V E =内阻为：1.0 1.55ΩΩ0.33r -== A 错误；B ．根据乙图可知电流越大，小灯泡功率越大，根据欧姆定律变形得：U R I= 可知乙图线上某点与原点连线的斜率为电阻，所以小灯泡的电阻随着功率的增大而增大，B 错误；C ．把电源和小灯泡组成闭合回路，将甲、乙两图叠加到一起：-曲线的交点即小灯泡的电压、电流，根据图像读数：两U IU≈0.125VI≈0.28A所以，小灯泡的功率为：==⨯≈0.1250.28W0.035WP UIC错误；D．回路中的总功率为：==⨯≈1.50.28W0.42WP EI总D正确。

故选D。

2．平直马路上有同方向前后行驶的电车a和汽车b，它们的v－t图象如图所示。

当t＝10s时，两车刚好相遇，由图可知A．开始时电车a在前汽车b在后B．开始时两车相距25mC．t＝20s时两车相距50 mD．t＝10s后两车还会再相遇【答案】B【解析】【详解】A.从图像可以看出在前10s内a图像包围的面积大于b图像包围的面积，故一开始a在后b 在前，故A错误；B.图像包围的面积代表各自运动走过的位移，所以两者一开始相距的距离为1s=⨯⨯=，故B正确；51025m2C.从面积上可以看出t ＝20s 时两车相距25m ，故C 错误；D. t ＝10s 后，b 的速度一直大于a 的速度，所以两车不会再相遇，故D 错误3．如图所示为甲、乙两质点做直线运动的速度－时间图象，则下列说法中正确的是( )A ．在0～t 3时间内甲、乙两质点的平均速度相等B ．甲质点在0～t 1时间内的加速度与乙质点在t 2～t 3时间内的加速度相同C ．甲质点在0～t 1时间内的平均速度小于乙质点在0～t 2时间内的平均速度D ．在t 3时刻，甲、乙两质点都回到了出发点【答案】A【解析】A 、在0～t 3时间内，由面积表示为位移，可知甲、乙两质点通过的位移相等，所用时间相等，则甲、乙两质点的平均速度，故A 正确；B 、图象的斜率表示加速度，则甲质点在0～t 1时间内的加速度与乙质点在t 2～t 3时间的加速度大小相等，但方向相反，所以加速度不同，故B 错误；C 、甲质点在0～t 1时间内的平均速度为2v ，乙质点在0～t 2时间内平均速度为2v ，即平均速度相等，故C 错误；D 、两个质点一直沿正向运动，都没有回到出发点，故D 错误；故选A ．【点睛】在速度时间图象中，某一点代表此时刻的瞬时速度，斜率表示加速度，图象与坐标轴围成面积代表位移，平均速度等于位移与时间之比，根据这些知识分析．4．从1907 年起，密立根就开始测量金属的遏止电压C U （即图1 所示的电路中电流表G的读数减小到零时加在电极K 、A 之间的反向电压）与入射光的频率ν，由此算出普朗克常量h ，并与普朗克根据黑体辐射得出的h 相比较，以检验爱因斯坦光电效应方程的正确性．按照密立根的方法我们利用图示装置进行实验，得到了某金属的 C U ν-图像如图2 所示．下列说法正确的是A ．该金属的截止频率约为4．27× 1014 HzB ．该金属的截止频率约为5．50× 1014 HzC ．该图线的斜率为普朗克常量D ．该图线的斜率为这种金属的逸出功【答案】A【解析】【分析】【详解】试题分析：设金属的逸出功为0W ，截止频率为c ν，因此0W h ν=；光电子的最大初动能Ek 与遏止电压UC 的关系是k c E eU =，光电效应方程为0k E h W ν=-；联立两式可得：0C W h U e eν=-，因此图像的斜率为h e ，ＣＤ错误；当C 0U =可解得144.310c Hz νν==⨯，即金属的截止频率约为Hz ，在误差允许范围内，可以认为A 正确；B 错误．考点：光电效应．5．质点做直线运动的速度﹣时间图象如图所示，该质点（ ）A ．第1 s 内和第3 s 内质点的速度不断增大，加速度不断减小B ．前1 s 内和前3 s 内质点运动的路程相同C ．物体在1 s ，3 s 时质点的运动方向发生变化D ．第2秒末和第4秒末质点的位置相同【答案】A【解析】【分析】根据速度图象能直接读出速度的变化，根据速度图象的斜率分析加速度的变化．根据图象与时间轴围成的面积等于物体在该段时间内通过的位移，分析位移，从而确定出路程关系．速度的正负表示速度的方向．根据位移关系分析质点位置关系．【详解】A 项：第1 s 内质点的速度不断增大，根据速度图象的斜率表示加速度，知加速度不断减小．第3 s 内质点的速度沿负方向不断增大，加速度不断减小，故A 正确．B 项：只要质点在运动，其运动的路程就在增大，所以前1 s 内的路程小于前3 s 内的路程，故B 错误．C 项：根据速度的正负表示质点的运动方向，知物体在1 s ，3 s 时质点的运动方向均没有发生变化，故C 错误．D 项：根据图象与时间轴围成的面积大小等于位移，知0﹣2s 内的位移大于0，0﹣4s 内的位移为0，所以第2秒末和第4秒末质点的位置不同，故D 错误．故选A ．【点睛】本题的关键要理解速度图象的物理意义，知道图象的斜率表示加速度，面积表示位移，要注意位移的正负．6．甲、乙两车在平直的公路上向相同的方向行驶，两车的速度v 随时间t 的变化关系如图所示，其中阴影部分面积分别为S 1、S 2，下列说法正确的是A ．若S 1=S 2，则甲、乙两车一定在t 2时刻相遇B ．若S 1>S 2，则甲、乙两车在0-t 2时间内不会相遇C ．在t 1时刻，甲、乙两车加速度相等D ．t 1-t 2时间内，甲车的平均速度v <122v v 【答案】D【解析】【分析】速度-时间图象与坐标轴围成的面积表示位移，根据图象判断确定何时两车相遇；图象切线的斜率表示加速度；【详解】A 、速度−时间图象与坐标轴围成的面积表示位移，则0−t 2时间内甲的位移等于乙的位移，由于甲的初位置与乙的初位置未知，所以无法判断甲、乙两车在t 2时刻是否相遇，故A 错误；B 、若S 1>S 2，在0-t 2时间内甲的位移大于乙的位移，由于甲的初位置与乙的初位置未知，所以无法判断甲、乙两车在0-t 2时间内是否相遇，故B 错误；C 、由图象切线的斜率表示加速度，在t 1时刻，乙的斜率大于甲的斜率，故乙的加速度大于甲的加速度，故C 错误；D 、若甲做匀加速直线运动，0-t 2时间内，甲车的平均速度122v v v +=甲；由速度−时间图象与坐标轴围成的面积表示位移可知，在0-t 2时间内，甲车的运动位移小于匀加速直线运动的位移，所以甲车的平均速度小于122v v +，故D 正确； 【点睛】关键是知道速度-时间图象与坐标轴围成的面积表示位移，图象切线的斜率表示加速度，平均速度等于物体其位移与时间的比值．7．甲、乙两车在平直公路上行驶，t ＝0时刻两车处于同一位置，其速度－时间图象如图所示，两图像交点处坐标及切线如图，则（ ）A ．t ＝8s 末，甲、乙两车相遇B ．甲、乙两图像交点t ＝2s 末，甲车的加速度大于乙车的加速度C ．在2～8s 内，甲车的平均速度小于乙车的平均速度D ．在0～2s 内，甲车的位移小于乙车的位移【答案】D【解析】【详解】A.在v -t 图象中，图象和横轴所围面积表示位移大小，甲、乙两车在平直公路上行驶，t =0时刻两车处于同一位置，t =8s 末时甲的位移大于乙的位移，甲在乙方的前方，故A 错误；B.甲、乙两图像交点t =2s 末，2240m/s 5m/s 8v a t ∆===∆乙 223020m/s 5m/s 2v a t ∆-===∆甲 甲车的加速度大小等于乙车的加速度大小，故B 错误；C.在2~8s 内，甲的位移大于乙的位移，甲车的平均速度大于乙车的平均速度，故C 错误．D.在v -t 图象中，图象和横轴所围面积表示位移大小，在0~2s 内，甲图象面积小于乙的图线面积，所以甲车的位移小于乙车的位移，故D 正确．8．两个质点A 、B 放在同一水平面上，由静止开始从同一位置沿相同方向同时开始做直线运动，其运动的v t -图象如图所示．对A 、B 运动情况的分析，下列结论正确的是（ ）A ．A 、B 加速时的加速度大小之比为2:1，A 、B 减速时的加速度大小之比为1:1 B ．在03t t =时刻，A 、B 相距最远C ．在05t t =时刻，A 、B 相距最远D ．在06t t =时刻，A 、B 相遇【答案】D【解析】【详解】A 、由v t -图像可知，加速时A 、B 的加速度大小之比为10：1，减速时A 、B 的加速度大小之比为1：1，故 A 错误；BC 、由A 、B 的运动关系可知，当A 、B 速度相同时，A 、B 间的距离最大，故B 、C 错误； D 、由题意可知A 、B 是从同一位置同时开始运动的，由速度一时间图像可以算出运动位移，可知06t 时刻，A 、B 的位移003A B x x v t ==，因此在此时刻A 、B 相遇，故 D 正确． 故选D9．如图所示是用光照射某种金属时逸出的光电子的最大初动能随入射光频率的变化图线（直线与横轴的交点坐标为4.27，与纵轴交点坐标为0.5）．由图可知：A ．该金属的截止频率为4.27×1014HzB ．该金属的截止频率为5.5×1014HzC ．该图线的斜率的物理意义是普朗克常量D ．该金属的逸出功为0.5eV【答案】AC【解析】当最大初动能为零时，入射光的光子能量与逸出功相等，即入射光的频率等于金属的截止频率，可知金属的截止频率为4.27×1014Hz ，A 正确B 错误；根据0km E hv W =-知，图线的斜率表示普朗克常量，C 正确；金属的逸出功为34140 6.6710 4.2710 1.78W hv J eV -==⨯⨯⨯=，D 错误．10．物体甲的x －t 图象和物体乙的v －t 图象分别如图示，则下列说法正确的是( )A ．甲在整个t ＝6s 时间内运动方向一直不变，它通过的总位移大小为4mB ．甲在整个t ＝6s 时间内有往复运动，它通过的总位移为零C ．乙在整个t ＝6s 时间内有往复运动，它通过的总位移为零D ．乙在整个t ＝6s 时间内加速度方向一直不变，它通过的总路程为6m【答案】ACD【解析】【分析】【详解】位移时间图像斜率表示速度，甲图中斜率为定值，即甲的速度不变，是匀速直线运动，所以甲在整个t ＝6s 时间内运动方向一直不变，通过的总位移是初末位置差即2(2)4x m m m =--=，选项A 对B 错．速度时间图像斜率表示加速度，对照乙图，斜率不变即加速度不变，速度时间图像与时间轴围成的面积表示位移，时间轴以上面积为正，所以前三秒位移为12332x m ⨯=-=-，后三秒位移22332x m m ⨯==，根据速度时间图像，前三秒速度为负方向，后三秒为正方向，所以总路程为6m ，总位移为0m ，选项CD 对．11．一物体自t=0时开始做直线运动，其速度图线如图所示．下列选项正确的是A ．在0～6s 内，物体离出发点最远为35mB ．在0～6s 内，物体经过的路程为40mC ．在0～6s 内，物体的平均速度为7.5m/sD ．在5～6s 内，物体做减速运动【答案】AB【解析】【分析】【详解】A ．0～5s 物体向正向运动，5～6s 向负向运动，故5s 末离出发点最远，路程为11102m 102m 101m 35m 22s =⨯⨯+⨯+⨯⨯= 故A 正确；B ．在0～6s 内，物体经过的路程为111102m 102m 101m 101m 40m 222s =⨯⨯+⨯+⨯⨯+⨯⨯= 故B 正确；C ．在0～4s 内，物体的路程为1102m 102m 30m 2s =⨯⨯+⨯=， 因此平均速率30m/s 7.5m/s 4s v t ===， 故C 错误； D ．在5～6s 内，物体做反向加速运动，D 错误，【点睛】要明确斜率的含义，知道在速度--时间图象中图象与坐标轴围成的面积的含义，能根据图象读取有用信息，要注意路程和位移的区别，属于基础题．12．甲．乙两质点从同一地点出发沿同一直线运动，它们的速度——时间图像如图所示，则两质点（ ）A ．前2s 内的平均速度相等B ．前4s 内运动方向相同C ．加速度方向相反D ．4s 末的速度相等【答案】BC【解析】【分析】在v-t 图象中每点的纵坐标表示物体的瞬时速度，倾斜的直线表示匀变速直线运动，速度的符号表示速度的方向，图象与时间轴围成的面积表示物体通过的位移，图象的斜率表示物体的加速度．【详解】根据速度图象与时间轴围成的面积表示物体通过的位移，则知前2s 内两个质点通过的位移不等，则平均速度不等，故A 错误．速度的符号表示运动方向，可知前4s 内运动方向相同，故B 正确．根据图象的斜率表示物体的加速度，斜率一正一负，说明加速度方向相反，故C 正确．由图知，4s 末的速度不等，一个是0，一个是5m/s ，故D 错误．故选BC ．【点睛】本题关键是根据速度时间图象得到两个物体的运动情况，根据速度时间图象与时间轴包围的面积表示位移大小，由图象的斜率分析加速度的大小和方向．13．如图为某质点的v －t 图象，则下列说法正确的是（ ）A ．在6～10s 内，质点处于静止状态.B ．在0～4s 内和4s ～6s 末，质点运动方向同向C ．在0～6s 内，质点做匀变速直线运动.D ．在t=2s 末，质点的加速度为1.5 m/s【答案】BD【解析】【分析】【详解】在0～6s 内，质点先做匀加速直线运动，后做匀减速直线运动，所以做的是非匀变速直线运动，6~10s 内，质点速度恒定，做匀速直线运动，AC 错误；速度的正负表示运动方向，0~4s 内和4~6s 内的速度都为正，所以质点运动方向相同，B 正确；在t=2s 末，质点的加速度为260 1.5/4v a m s t ∆-===∆，D 正确． 【点睛】在速度时间图像中，需要掌握三点，一、速度的正负表示运动方向，看运动方向是否发生变化，只要考虑速度的正负是否发生变化，二、图像的斜率表示物体运动的加速度，三、图像与坐标轴围成的面积表示位移，在坐标轴上方表示正方向位移，在坐标轴下方表示负方向位移．14．如图所示，直线Ⅰ、Ⅱ分别是电源1与电源2的路端电压随输出电流变化的特性图线，曲线Ⅲ是一个小灯泡的伏安特性曲线．如果把该小灯泡先后分别与电源1和电源2单独连接时，则下列说法正确的是 ( )A．在这两种连接状态下，小灯泡的电阻之比是1∶2；B．电源1和电源2的电动势之比是1∶1；C．在这两种连接状态下，小灯泡消耗的功率之比是1∶2；D．电源1和电源2的内阻之比是11∶7．【答案】BCD【解析】【分析】【详解】灯泡伏安特性曲线与电源外特性曲线的交点即为灯泡与电源连接时的工作状态则连接电源Ⅰ时，功率P1=U1I1=15W，电阻1113 5URI==Ω连接电源Ⅱ时，功率P2=U2I2=30W，电阻22256URI==Ω，所以在这两种连接状态下，小灯泡的电阻之比是18∶25；在这两种连接状态下，小灯泡消耗的功率之比是1∶2，故A错误，C正确；U-I图象的纵轴截距表示电动势，故E1=E2=10V，故B正确．U-I图象的斜率的绝对值表示内电阻，根据电源U-I图线，电源1的内阻1107r=Ω , 电源1的内阻11011r=Ω，所以电源1和电源2的内阻之比是11∶7，故D正确．15．a，b，c三辆汽车在同一平直训练场地上行驶，它们的v-t图像分别为图中的a、b、c，由图像可知( )A．三辆汽车中b车加速度最大B．c汽车做加速度变大的加速直线运动C．0～4 s内a、b两汽车运动方向相同D．第3 s末，b、c两汽车的加速度相同【答案】AC【解析】【分析】【详解】A．从图像可知，b车加速度最大，选项A正确；B．c图线的斜率不变且大于0，则其加速度不变，说明c做加速直线运动，选项B错误；C．0～4 s内，a，b的速度均一直为正，说明两车的运动方向相同，选项C正确；D．由于图线b的斜率大于图线c的斜率，因此b的加速度大于c的加速度，选项D错误.。

高考物理图示法图像法解决物理试题解题技巧(超强)及练习题一、图示法图像法解决物理试题1．如图所示，质量相同的小球A 、B 通过质量不计的细杆相连接，紧靠竖直墙壁放置。

由于轻微扰动，小球A 、B 分别沿水平地面和竖直墙面滑动，滑动过程中小球和杆始终在同一竖直平面内，当细杆与水平方向成37°角时，小球B 的速度大小为v ，重力加速度为g ，忽略一切摩擦和阻力，sin37°=0.6，cos37°=0.8。

则A ．小球A 的速度为34v B ．小球A 的速度为43v C ．细杆的长度为212564v gD ．细杆的长度为212536v g【答案】AC 【解析】 【详解】小球B 的速度为v 时，设小球A 的速度大小为v '，则有5337vcos v cos ︒='︒，解得：34v v '=，A 正确，B 错误；两球下滑过程中系统的机械能守恒，即：()22111sin 3722mgL mv mv '-=+o，解得：212564v L g =，C 正确，D 错误。

2．如图所示，斜面和水平横杆均足够长且均被固定，斜面顶角为θ，套筒P 套在横杆上，与轻绳连接，轻绳跨过不计大小的定滑轮，其与放在斜面上的滑块Q 相连接，且连接滑块Q 的轻绳与斜面平行，P 与Q 的质量均为m ，O 为横杆上的滑轮的正下方的点，滑轮到横杆的距离为h 。

开始时手握住P ，使连接P 的绳与竖直方向的夹角为θ，然后无初速度释放P 。

不计绳子的伸长和一切摩擦，重力加速度为g 。

下列说法正确的是( )A ．释放P 前绳子拉力大小为mg sin θB ．P 到达O 点时绳子的拉力为0C．P到达O点时的速率为D．P从释放到第一次过O点的过程中，绳子对P的拉力一直做正功【答案】CD【解析】【分析】对Q分析，根据共点力平衡求出拉力的大小；根据关联速度的解法分析Q的速度变化情况，从而得出拉力的情况；对P和Q系统研究，结合机械能守恒求出P到达O点的速度大小．根据P点的速度变化，分析动能的变化，从而得拉力做功的情况．【详解】释放P前，对Q分析，根据共点力平衡得，故A错误。

高考物理高考物理图像法解决物理试题及其解题技巧及练习题一、图像法解决物理试题1．总书记在党的十九大报告中提出了坚决打赢蓝天保卫战，前几年雾霾已经严重的影响了人们的生活．在某个恶劣天气中，能见度很低，甲、乙两汽车在一条平直的单行道上，甲在前、乙在后同向行驶．某时刻两车司机同时听到前方有事故发生的警笛提示，同时开始刹车．两辆车刹车时的v –t 图象如图，下列说法正确的是A ．甲车的加速度大于乙车的加速度B ．24s =t 时两车的速度均为8m/sC ．若两车发生碰撞，开始刹车时两辆车的间距一定等于48 mD ．若两车发生碰撞，则可能是在刹车24 s 以后的某时刻发生相撞【答案】B【解析】【详解】A 、甲车的加速度大小22111161m/s m/s 483v a t ∆===∆，乙车的加速度大小22212201m/s m/s 402v a t ∆===∆，则甲车的加速度小于乙车的加速度，故选项A 错误； B 、24s t =时两车的速度均为0111624m/s 8m/s 3v v a t =-=-⨯=，故选项B 正确；C 、0-24s 内，甲车的位移116824m 288m 2x +=⨯=，乙车的位移220824m 336m 2x +=⨯=，两者位移之差2148m x x x ∆=-=，若两车在24s t =时刻相撞，则开始刹车时两辆车的间距等于48m ，若两车在24s t =时刻之前相撞，开始刹车时两辆车的间距小于48m ，故选项C 错误；D 、若两车速度相等时没有相撞，则速度相等后，甲车的速度比乙车的大，两车不可能再相撞，故选项D 错误．2．甲、乙两车在同一平直公路上同地同时同向出发，甲、乙的速度v 随时间t 的变化如图所示，设0时刻出发，t 1时刻二者速度相等，t 2时刻二者相遇且速度相等。

下列关于甲、乙运动的说法正确的是（ ）A ．在0〜t 2时间内二者的平均速度相等B ．t 1〜t 2在时间内二者的平均速度相等C ．t 1〜t 2在时间内乙在甲的前面D ．在t 1时刻甲和乙的加速度相等【答案】A【解析】【详解】 A ．甲、乙两车在同一平直公路上同地同时同向出发，0时刻出发，t 2时刻二者相遇，则0〜t 2时间内二者的位移相同，0〜t 2时间内二者的平均速度相等。

高考物理图像法解决物理试题解题技巧和训练方法及练习题一、图像法解决物理试题1．甲、乙两车在同一平直公路上同地同时同向出发，甲、乙的速度v随时间t的变化如图所示，设0时刻出发，t1时刻二者速度相等，t2时刻二者相遇且速度相等。

下列关于甲、乙运动的说法正确的是（）A．在0〜t2时间内二者的平均速度相等B．t1〜t2在时间内二者的平均速度相等C．t1〜t2在时间内乙在甲的前面D．在t1时刻甲和乙的加速度相等【答案】A【解析】【详解】A．甲、乙两车在同一平直公路上同地同时同向出发，0时刻出发，t2时刻二者相遇，则0〜t2时间内二者的位移相同，0〜t2时间内二者的平均速度相等。

故A项正确；B．v-t图象与时间轴围成面积表对应时间内的位移，则t1〜t2时间内乙的位移大于甲的位移，t1〜t2时间内乙的平均速度大于甲的平均速度。

故B项错误；C．甲、乙两车在同一平直公路上同地同时同向出发，0时刻出发，0〜t1时间内甲的速度大于乙的速度，则t1时刻甲在乙的前面；t2时刻二者相遇，则在t1〜t2时间内甲在乙的前面，两者间距逐渐变小。

故C项错误；D．v-t图象切线斜率表示加速度，则t1时刻甲和乙的加速度不相等。

故D项正确。

2．平直马路上有同方向前后行驶的电车a和汽车b，它们的v－t图象如图所示。

当t＝10s时，两车刚好相遇，由图可知A．开始时电车a在前汽车b在后B．开始时两车相距25mC．t＝20s时两车相距50 mD．t＝10s后两车还会再相遇【答案】B【解析】【详解】A.从图像可以看出在前10s内a图像包围的面积大于b图像包围的面积，故一开始a在后b 在前，故A错误；B.图像包围的面积代表各自运动走过的位移，所以两者一开始相距的距离为1s=⨯⨯=，故B正确；51025m2C.从面积上可以看出t＝20s时两车相距25m，故C错误；D.t＝10s后，b的速度一直大于a的速度，所以两车不会再相遇，故D错误3．质点做直线运动的速度﹣时间图象如图所示，该质点（）A．第1 s内和第3 s内质点的速度不断增大，加速度不断减小B．前1 s内和前3 s内质点运动的路程相同C．物体在1 s，3 s时质点的运动方向发生变化D．第2秒末和第4秒末质点的位置相同【答案】A【解析】【分析】根据速度图象能直接读出速度的变化，根据速度图象的斜率分析加速度的变化．根据图象与时间轴围成的面积等于物体在该段时间内通过的位移，分析位移，从而确定出路程关系．速度的正负表示速度的方向．根据位移关系分析质点位置关系．【详解】A项：第1 s内质点的速度不断增大，根据速度图象的斜率表示加速度，知加速度不断减小．第3 s内质点的速度沿负方向不断增大，加速度不断减小，故A正确．B项：只要质点在运动，其运动的路程就在增大，所以前1 s内的路程小于前3 s内的路程，故B错误．C项：根据速度的正负表示质点的运动方向，知物体在1 s，3 s时质点的运动方向均没有发生变化，故C错误．D项：根据图象与时间轴围成的面积大小等于位移，知0﹣2s内的位移大于0，0﹣4s内的位移为0，所以第2秒末和第4秒末质点的位置不同，故D错误．故选A．【点睛】本题的关键要理解速度图象的物理意义，知道图象的斜率表示加速度，面积表示位移，要注意位移的正负．4．如图甲，长木板A 放在光滑的水平面上，质量为2kg m =的另一物体B （可看作质点）以水平速度02m/s v =滑上原来静止的长木板A 的表面．由于A 、B 间存在摩擦，之后A 、B 速度随时间变化情况如图乙所示，则下列说法正确的是（g 取210m/s ）（ ）A ．木板获得的动能为2JB ．系统损失的机械能为4JC ．木板A 的最小长度为2mD ．A 、B 间的动摩擦因数为0.1【答案】D【解析】【详解】A.由图象可知，A 、B 的加速度大小都为21m/s ，根据牛顿第二定律知二者质量相等均为2kg ，则木板获得的动能为211J 2k E mv ==，选项A 不符合题意； B.系统损失的机械能2201122J 22E mv m v ∆=-⋅⋅=，选项B 不符合题意； C.由v-t 图象可求出二者相对位移为121m 1m 2⨯⨯=，木板A 的最小长度为1m ，所以C 不符合题意； D.分析B 的受力，根据牛顿第二定律，B mg ma μ= 可求出0.1μ=，选项D 符合题意．5．质量为2kg 的物体在水平面内做曲线运动，已知x 方向的位移-时间图像和y 方向的速度-时间图像分别如图甲、乙所示。
