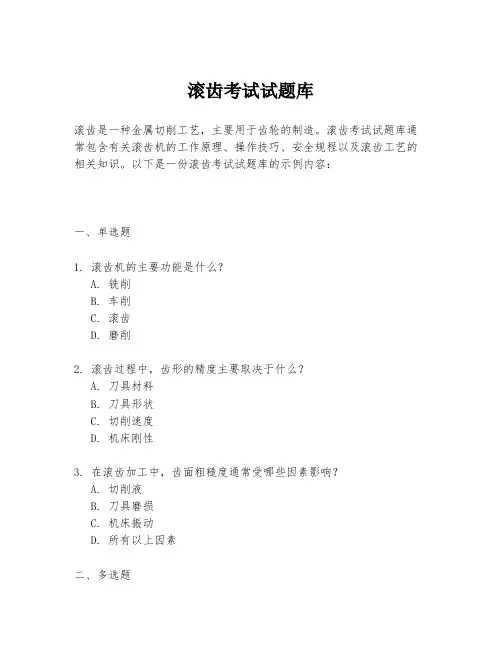

滚齿考试试题库滚齿是一种金属切削工艺，主要用于齿轮的制造。

滚齿考试试题库通常包含有关滚齿机的工作原理、操作技巧、安全规程以及滚齿工艺的相关知识。

以下是一份滚齿考试试题库的示例内容：一、单选题1. 滚齿机的主要功能是什么？A. 铣削B. 车削C. 滚齿D. 磨削2. 滚齿过程中，齿形的精度主要取决于什么？A. 刀具材料B. 刀具形状C. 切削速度D. 机床刚性3. 在滚齿加工中，齿面粗糙度通常受哪些因素影响？A. 切削液B. 刀具磨损C. 机床振动D. 所有以上因素二、多选题1. 滚齿机的组成部分主要包括哪些？A. 工作台B. 滚刀C. 传动系统D. 冷却系统2. 滚齿加工中，常见的误差类型包括：A. 齿形误差B. 齿向误差C. 齿距误差D. 齿厚误差三、判断题1. 滚齿加工过程中，滚刀的磨损不会影响齿轮的精度。

（错误）2. 滚齿机的维护保养对于保证加工质量至关重要。

（正确）3. 滚齿加工中，切削速度越快越好。

（错误）四、简答题1. 简述滚齿加工的基本原理。

2. 描述滚齿机操作前的准备工作有哪些？3. 解释滚齿加工中如何控制齿面粗糙度。

五、计算题1. 已知一个齿轮的模数为3mm，齿数为20，计算其齿顶圆直径。

2. 若滚齿机的切削速度为120m/min，滚刀直径为200mm，求滚刀的转速。

六、案例分析题某滚齿机在加工过程中发现齿轮的齿形误差超出了标准范围，请分析可能的原因，并提出相应的解决方案。

请注意，以上内容仅为示例，实际的滚齿考试试题库会根据具体的教学大纲和考试要求进行设计。

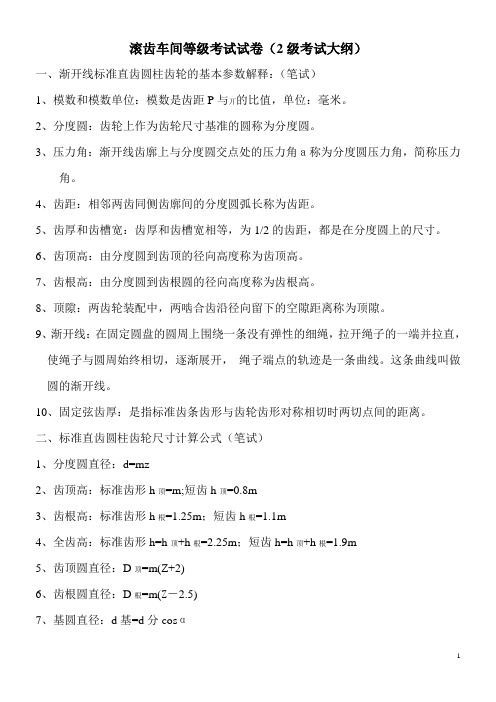

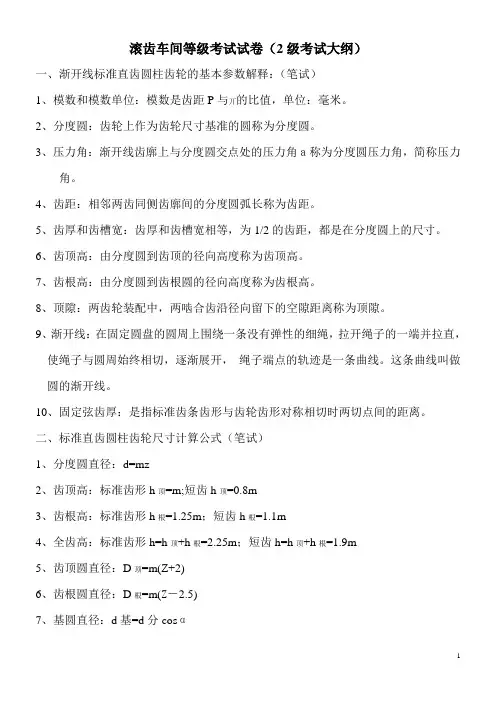

滚齿车间等级考试试卷（2级考试大纲）一、渐开线标准直齿圆柱齿轮的基本参数解释：（笔试）1、模数和模数单位：模数是齿距P与丌的比值，单位：毫米。

2、分度圆：齿轮上作为齿轮尺寸基准的圆称为分度圆。

3、压力角：渐开线齿廓上与分度圆交点处的压力角ａ称为分度圆压力角，简称压力角。

4、齿距：相邻两齿同侧齿廓间的分度圆弧长称为齿距。

5、齿厚和齿槽宽：齿厚和齿槽宽相等，为1/2的齿距，都是在分度圆上的尺寸。

6、齿顶高：由分度圆到齿顶的径向高度称为齿顶高。

7、齿根高：由分度圆到齿根圆的径向高度称为齿根高。

8、顶隙：两齿轮装配中，两啮合齿沿径向留下的空隙距离称为顶隙。

9、渐开线：在固定圆盘的圆周上围绕一条没有弹性的细绳，拉开绳子的一端并拉直，使绳子与圆周始终相切，逐渐展开，绳子端点的轨迹是一条曲线。

这条曲线叫做圆的渐开线。

10、固定弦齿厚：是指标准齿条齿形与齿轮齿形对称相切时两切点间的距离。

二、标准直齿圆柱齿轮尺寸计算公式（笔试）1、分度圆直径：d=mz2、齿顶高：标准齿形h顶=m;短齿h顶=0.8m3、齿根高：标准齿形h根=1.25m；短齿h根=1.1m4、全齿高：标准齿形h=h顶+h根=2.25m；短齿h=h顶+h根=1.9m5、齿顶圆直径：D顶=m(Z+2)6、齿根圆直径：D根=m(Z－2.5)7、基圆直径：d基=d分cosα8、分度圆齿厚：S=1/2丌m9、分度圆齿槽宽：a=1/2丌m10、进刀系数：1/2sinα11、齿距：p=丌m12、量棒直径：dp=1.65m13、公法线：W=mcosα[丌(k-0.5)+Zinvα] (invα渐开线函数)三、机床工作原理内容：（笔试）1、滚齿机加工齿轮成形的工作原理及齿轮零件进行滚齿的应用场合。

2、插齿机加工齿轮成形的工作原理及齿轮零件进行插齿加工的应用场合。

四、分析：（笔试）1、滚斜齿与滚直齿的区别在于多了一条什么传动链。

滚齿时，刀具与工件之间的相对运动称什么运动？3、以齿坯内孔和端面为定位基准进行滚齿加工时，若夹具的定位心轴与机床工作台回转中心不重合，将影响被加工齿轮的什么精度？4、插齿加工时，插齿刀的什么运动能够切出整个齿宽？五、对二次装夹的工件进行返修考试（笔试或者实际操作）。

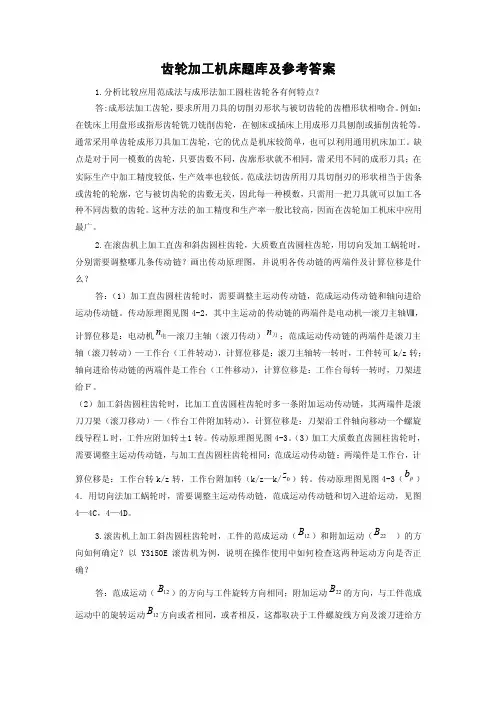

齿轮加工机床题库及参考答案1.分析比较应用范成法与成形法加工圆柱齿轮各有何特点？答:成形法加工齿轮，要求所用刀具的切削刃形状与被切齿轮的齿槽形状相吻合。

例如：在铣床上用盘形或指形齿轮铣刀铣削齿轮，在刨床或插床上用成形刀具刨削或插削齿轮等。

通常采用单齿轮成形刀具加工齿轮，它的优点是机床较简单，也可以利用通用机床加工。

缺点是对于同一模数的齿轮，只要齿数不同，齿廓形状就不相同，需采用不同的成形刀具；在实际生产中加工精度较低，生产效率也较低。

范成法切齿所用刀具切削刃的形状相当于齿条或齿轮的轮廓，它与被切齿轮的齿数无关，因此每一种模数，只需用一把刀具就可以加工各种不同齿数的齿轮。

这种方法的加工精度和生产率一般比较高，因而在齿轮加工机床中应用最广。

2.在滚齿机上加工直齿和斜齿圆柱齿轮，大质数直齿圆柱齿轮，用切向发加工蜗轮时，分别需要调整哪几条传动链？画出传动原理图，并说明各传动链的两端件及计算位移是什么？答：（1）加工直齿圆柱齿轮时，需要调整主运动传动链，范成运动传动链和轴向进给运动传动链。

传动原理图见图4-2，其中主运动的传动链的两端件是电动机—滚刀主轴Ⅷ，计算位移是：电动机电n —滚刀主轴（滚刀传动）刀n ；范成运动传动链的两端件是滚刀主轴（滚刀转动）—工作台（工件转动），计算位移是：滚刀主轴转一转时，工件转可k/z 转；轴向进给传动链的两端件是工作台（工件移动），计算位移是：工作台每转一转时，刀架进给Ｆ。

（2）加工斜齿圆柱齿轮时，比加工直齿圆柱齿轮时多一条附加运动传动链，其两端件是滚刀刀架（滚刀移动）—（作台工件附加转动），计算位移是：刀架沿工件轴向移动一个螺旋线导程Ｌ时，工件应附加转±1转。

传动原理图见图4-3。

（3）加工大质数直齿圆柱齿轮时，需要调整主运动传动链，与加工直齿圆柱齿轮相同；范成运动传动链：两端件是工作台，计算位移是：工作台转k/z 转，工作台附加转（k/z —k/0z ）转。

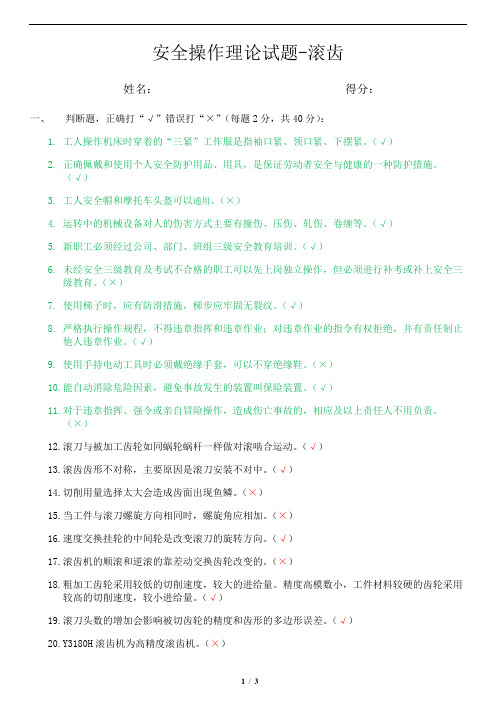

安全操作理论试题-滚齿姓名：得分：一、判断题，正确打“√”错误打“×”（每题2分，共40分）：1.工人操作机床时穿着的“三紧”工作服是指袖口紧、领口紧、下摆紧。

（√）2.正确佩戴和使用个人安全防护用品、用具，是保证劳动者安全与健康的一种防护措施。

（√）3.工人安全帽和摩托车头盔可以通用。

（×）4.运转中的机械设备对人的伤害方式主要有撞伤、压伤、轧伤、卷缠等。

（√）5.新职工必须经过公司、部门、班组三级安全教育培训。

（√）6.未经安全三级教育及考试不合格的职工可以先上岗独立操作，但必须进行补考或补上安全三级教育。

（×）7.使用梯子时，应有防滑措施，梯步应牢固无裂纹。

（√）8.严格执行操作规程，不得违章指挥和违章作业；对违章作业的指令有权拒绝，并有责任制止他人违章作业。

（√）9.使用手持电动工具时必须戴绝缘手套，可以不穿绝缘鞋。

（×）10.能自动消除危险因素，避免事故发生的装置叫保险装置。

（√）11.对于违章指挥、强令或亲自冒险操作，造成伤亡事故的，相应及以上责任人不用负责。

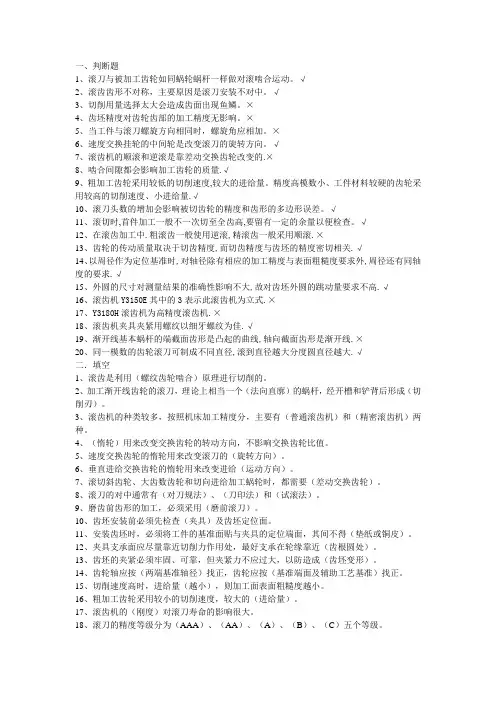

（×）12.滚刀与被加工齿轮如同蜗轮蜗杆一样做对滚啮合运动。

（√）13.滚齿齿形不对称，主要原因是滚刀安装不对中。

（√）14.切削用量选择太大会造成齿面出现鱼鳞。

（×）15.当工件与滚刀螺旋方向相同时，螺旋角应相加。

（×）16.速度交换挂轮的中间轮是改变滚刀的旋转方向。

（√）17.滚齿机的顺滚和逆滚的靠差动交换齿轮改变的。

（×）18.粗加工齿轮采用较低的切削速度，较大的进给量。

精度高模数小，工件材料较硬的齿轮采用较高的切削速度，较小进给量。

（√）19.滚刀头数的增加会影响被切齿轮的精度和齿形的多边形误差。

（√）20.Y3180H滚齿机为高精度滚齿机。

（×）二、单项选择题（每空3分，共45分）：1.安全生产工作的方针是（B）。

A.预防为主、防治结合B.安全第一、预防为主C.预防为主、防消结合2.安全教育培训的目的是提高员工的安全素质，防患与未然，使员工努力做到（C）。

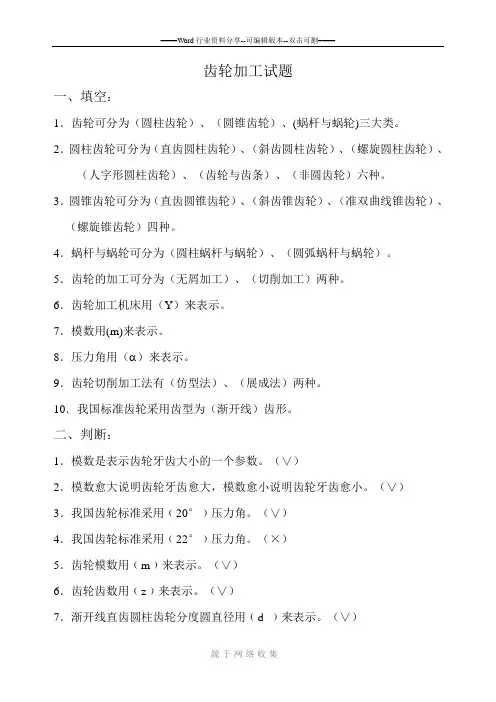

齿轮加工试题一、填空：1．齿轮可分为（圆柱齿轮）、（圆锥齿轮）、(蜗杆与蜗轮)三大类。

2．圆柱齿轮可分为（直齿圆柱齿轮）、（斜齿圆柱齿轮）、（螺旋圆柱齿轮）、（人字形圆柱齿轮）、（齿轮与齿条）、（非圆齿轮）六种。

3．圆锥齿轮可分为（直齿圆锥齿轮）、（斜齿锥齿轮）、（准双曲线锥齿轮）、（螺旋锥齿轮）四种。

4．蜗杆与蜗轮可分为（圆柱蜗杆与蜗轮）、（圆弧蜗杆与蜗轮）。

5．齿轮的加工可分为（无屑加工）、（切削加工）两种。

6．齿轮加工机床用（Y）来表示。

7．模数用(m)来表示。

8．压力角用（ ）来表示。

9．齿轮切削加工法有（仿型法）、（展成法）两种。

10．我国标准齿轮采用齿型为（渐开线）齿形。

二、判断：1．模数是表示齿轮牙齿大小的一个参数。

（∨）2．模数愈大说明齿轮牙齿愈大，模数愈小说明齿轮牙齿愈小。

（∨）3．我国齿轮标准采用﹙20°﹚压力角。

（∨）4．我国齿轮标准采用﹙22°﹚压力角。

（×）5．齿轮模数用﹙m﹚来表示。

（∨）6．齿轮齿数用﹙z﹚来表示。

（∨）7．渐开线直齿圆柱齿轮分度圆直径用﹙d ﹚来表示。

（∨）8．渐开线直齿圆柱齿轮分度圆直径d ﹦mz 来表示。

（∨）9.渐开线直齿圆锥齿轮分度圆直径d﹦mz。

（×）10．插齿机是按展成法原理加工齿轮的，很象两个齿轮作无间隙的啮合传动。

（∨）三、简答：1．什么是模数？用什么来表示。

模数是表示齿轮牙齿大小的一个参数，模数愈大说明牙齿愈大，反之，模数愈小说明齿轮牙齿愈小。

用m来表示。

2．什么叫压力角？用什么符号来表示。

用力方向线和运动方向线之间的夹角叫压力角。

用 来表示。

3．简答齿轮仿型法加工原理。

仿型法是指加工齿轮齿形时，所使用的刀具切削刃部的形状与被切齿轮齿槽剖面形状相同的一种加工齿形的方法。

4．简答齿轮展成法加工原理。

展成法是假象刀具为齿轮的牙形，它在切削被加工齿轮时就好似一对齿轮的啮合传动，被加工齿轮就是在类似啮合传动的过程中被滚切成形的。

齿轮传动、选择题7-1 ．对于软齿面的闭式齿轮传动，其主要失效形式为 ____________ A.轮齿疲劳折断 B .齿面磨损 C.齿面疲劳点蚀D .齿面胶合7-2 .一般开式齿轮传动的主要失效形式是 ____________ 。

A.轮齿疲劳折断 B .齿面磨损 C.齿面疲劳点蚀D .齿面胶合7-3 .高速重载齿轮传动，当润滑不良时，最可能出现的失效形式为 A.轮齿疲劳折断 B .齿面磨损 C.齿面疲劳点蚀D .齿面胶合7-4 .齿轮的齿面疲劳点蚀经常发生在 ___________ 。

A.靠近齿顶处B .靠近齿根处C.节线附近的齿顶一侧D .节线附近的齿根一侧7-5.一对 45 钢调质齿轮，过早的发生了齿面点蚀，更换时可用 _______________ 的齿轮代替。

A . 40Cr 调质B .适当增大模数 mC . 45 钢齿面高频淬火D .铸钢 ZG310-5707-6 .设计一对软齿面减速齿轮传动，从等强度要求出发，选择硬度时应使 ________ 。

A.大、小齿轮的硬度相等 B .小齿轮硬度高于大齿轮硬度 C.大齿轮硬度高于小齿轮硬度 D .小齿轮用硬齿面，大齿轮用软齿面7-7 .一对齿轮传动，小轮材为 40Cr ;大轮材料为45钢，则它们的接触应力 ____________A. H1=H2B.H1 v H2C.H1 > H2D .H 1 < H27-8．其他条件不变，将齿轮传动的载荷增为原来的 4倍，其齿面接触应力 ______________ 。

A.不变B .增为原应力的2倍 C.增为原应力的4倍D .增为原应力的16倍7-9 ．一对标准直齿圆柱齿轮， z l = 21， z 2 = 63，则这对齿轮的弯曲应力 __________7-10 ．对于开式齿轮传动，在工程设计中，一般 A.先按接触强度设计，再校核弯曲强度 C.先按弯曲强度设计，再校核接触强度7-7 ．设计闭式软齿面直齿轮传动时，选择小齿轮齿数 z 1 的原则是 ________A. C.F1 > F 2F1 = F2B. F1 v F 2 D.F1WF 2OB ．只需按接触强度设计D .只需按弯曲强度设计。

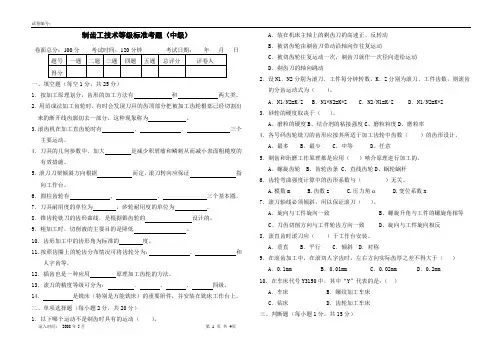

制齿工技术等级标准考题（中级）日一、填空题（每空1分，共25分）1．按加工原理划分，齿形的加工方法有和两大类。

2．用范成法加工齿轮时，有时会发现刀具的齿顶部分把被加工齿轮根部已经切割出来的渐开线齿廓切去一部分，这种现象称为。

3．滚齿机在加工直齿轮时有﹑﹑三个主要运动。

4．刀具的几何参数中，加大是减少积屑瘤和鳞刺从而减小表面粗糙度的有效措施。

5．滚刀刀架倾斜方向根据而定，滚刀转向应保证指向工作台。

6．圆柱齿轮有﹑﹑三个基本圆。

7．刀具耐用度的单位为，砂轮耐用度的单位为。

8．锥齿轮铣刀的齿形曲线，是根据锥齿轮的设计的。

9．粗加工时，切削液的主要目的是降低。

10．齿形加工中的齿形角为标准的度。

11．按照齿圈上的轮齿分布情况可将齿轮分为：﹑和人字齿等。

12．插齿也是一种应用原理加工齿轮的方法。

13．滚刀的精度等级可分为：﹑﹑﹑四级。

14．是铣床（特别是万能铣床）的重要附件，并安装在铣床工作台上。

二、单项选择题（每小题2分，共20分）1．以下哪个运动不是剃齿时具有的运动（）。

A﹑装在机床主轴上的剃齿刀的高速正﹑反转动B﹑被切齿轮由剃齿刀带动沿轴向作往复运动C﹑被切齿轮往复运动一次，剃齿刀就作一次径向进给运动D﹑剃齿刀的轴向跳动2．设N1﹑N2分别为滚刀﹑工件每分钟转数，K﹑Z分别为滚刀﹑工件齿数，则滚齿的分齿运动式为（）。

A﹑N1/N2=K/Z B﹑N1*N2=K*Z C﹑N2/N1=K/Z D﹑N1/N2=K*Z3．砂轮的硬度取决于（）。

A、磨粒的硬度B、结合剂的粘接强度C、磨粒粒度D、磨粒率4．各号码齿轮铣刀的齿形应按其所适于加工齿轮中齿数（）的齿形设计。

A、最多B、最少C、中等D、任意5．剃齿和珩磨工作原理都是应用（）啮合原理进行加工的。

A、螺旋齿轮B、齿轮齿条C、直线齿轮D、蜗轮蜗杆6．齿轮弯曲强度计算中的齿形系数与（）无关。

A.模数mB.齿数zC.压力角D.变位系数x7．滚刀轴线必须倾斜，用以保证滚刀（）。
