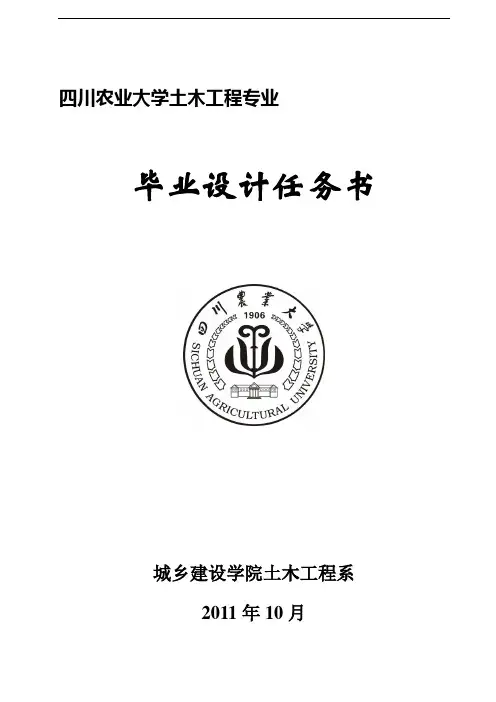

土木工程本科专业毕业设计任务书湖南城建职职业技术学院继续教育学院二0一一年十月土木工程专业毕业设计任务书(本科)一、毕业设计的目的毕业设计是学生完成教学计划规定的全部课程的学习后，必须进行的最后一个重要的实践环节。
通过这个阶段的毕业设计，培养学生具有综合应用所学基础理论和专业知识，独立分析、解决一般建筑工程技术问题的能力，使学生受到工程师的基本训练，达到培养目标的要求。
要求达到： 1、培养学生综合运用所学理论知识和专业技能，分析解决建筑工程设计和施工组织等实际问题的能力，熟悉工程设计工作的一般程序、方法。
2、培养学生懂得工程技术工作中所必须的全局观念和经济观点，掌握、了解建筑结构和施工的各项技术、经济指标的来源及功用，设计中应树立理论联系实际的、踏实正确的的设计思想，保持严格认真的科学工作作风。
3、培养学生调查研究、综合分析思考能力，以及查阅技术文献、资料和手册、拟定设计方案、计算、绘图和编写设计说明书的能力。
通过设计，要求学生在教师指导下，独立完成所分担的课题的全部内容。
二、毕业设计题目、内容毕业设计题目：XXXX学校实训楼毕业设计内容：完成结构设计、施工组织设计二个部分内容。
学生要根据学号选定不同的设计参数，做到一人一题。
三、毕业设计要求学生必须根据附录二表中的学号选择实训楼相关数据来进行结构、施工两阶段的毕业设计，不得任意取用，否则毕业设计按零分计。
在毕业设计过程中，学生必须严格要求自己，充分发挥个人的积极性和主动性，在规定的时间内独立完成毕业设计各部分所规定的任务。
结构设计————XXXX学校实训楼设计一、基本设计资料按给定的实训楼建筑施工图进行结构设计和施工组织设计。
拟建实训楼位于某市郊区，层数为三层，气象及自然条件如下：1、温度：最热月平均29.3°C，最冷月平均4.7°C。
2、相对湿度：最热月平均81%，最冷月平均75%。
3、主导风向：全年及冬季为西北风，夏季为南风。
4、雨雪条件：年降雨量1394.5mm，日最大降雨量192.5mm，最大积雪深度200mm。
二、结构设计资料{一} 拟建学生实训楼位于中等城市市郊，基本风压W0取值，请学生根据自己的学号的最后一位数，在附表一中取用按学号末位数给出的基本风压W0进行设计，不得任意取用，否则结构设计按零分计。
{二}水文地质资料天然地面以下0.5m深度内为耕植土，天然重度为16KNm3，以下为粘土层，天然重度为18KNm3，其地基承载力特征值180KNm2，（ηb=0.3,ηd=1.6），该土层厚约10m，可作地基持力层，该场地丰水期地下最高水位为地表以下6m。
（三）抗震设计资料本工程所在城市位于抗震设防烈度7度区，设计基本地震加速度为0.10g，地基为二类场地土，无液化土层，设计震分组为第一组，阻尼比为0.05。
三、结构设计内容（一）根据建筑施工图，进行结构平面布置。
1、楼屋盖采用现浇板，可根据需要布置成单向板或双向板。
在设有较大隔墙处，一般要设承墙梁。
2、框架采用独立基础，非承重墙采用条形基础或支承于室内地面以下的基础拉梁上，也可支承于局部加厚处理过的地面垫层上。
（二）材料框架梁柱及其它梁受力主筋均采用HRB335级钢，其余用HPB235级钢，柱下钢筋混凝土单独基础底板钢筋用HPB235或HRB335级钢。
混凝土：梁板C20或C25，柱C25或C30，基础垫层C10。
砌体：采用MU7.5混凝土小型空心砌块，尺寸为190×190×390；墙厚200mm。
砂浆：地面以下砌体用M5.0水泥砂浆，地面以上砌体采用Mb5.0砌块专用砂浆。
（三）楼屋面活荷载标准值如下：1、实验室、示范间、教研室为2.0KNm2，二楼实验室（无隔墙）为3.5 KNm2（如分割为小实验室为2.0KNm2）2、厕所、走廊：均为2.5 KNm2；3、楼梯：考虑兼做消防用途，取3.5 KNm24、屋面：上人屋面取2.0 KNm2，不上人屋面取0.7 KNm2（四）建筑构造做法的自重标准值1、楼面、屋面根据楼、屋面构造做法可查中南地区通用建筑标准设计图集《建筑构造用料做法》98ZJ001取用楼面、屋面构造做法对应的材料自重标准值。
2、墙体采用MU7.5混凝土小型空心砌块墙，墙厚200mm，双面抹灰墙体共重3.5KNm2，若考虑贴墙面砖，则每贴一面再增加0.3KNm2。
3、铝合金窗重0.35 KNm2，木门重0.3 KNm2（五）确定板厚及粗选梁、柱截面尺寸（六）结构计算（可用电算，也可用手算）1、现浇楼屋面板、次梁计算。
2、楼梯设计。
3、框架计算。
只要求计算一榀横向框架，请学生按照自己的学号数，在附录二中选择按学号给定的一榀框架进行设计，不得任意取用，否则结构设计按零分计。
4、基础设计（七）绘制结构施工图四、设计成果（一）计算书一本（内容包括上述结构计算过程）（二）结构施工图一套（用白图纸绘墨线图，可手工出图或电脑出图），内容包括：1、结构设计总说明2、基础平面布置图及基础详图3、楼面结构平面布置图及板配筋图4、屋面结构平面布置图及板配筋图5、框架梁柱配筋图6、楼梯配筋图。
五、应注意的问题：（一）框架计算必须按平面框架进行计算，不得采用空间计算方法。
（二）采用电脑程序进行结构计算时，计算书的内容包括：1、楼面荷载、梁上墙重的计算过程2、楼盖恒活载图、梁的恒活载图3、板的配筋计算结果4、楼梯的计算过程5、所计算平面框架的计算简图（1）框架立面图（2）各种荷载图（3）各种荷载引起的内力图（4）各种内力包络图（5）配筋图6、所计算平面框架的基础计算过程（三）采用手工计算框架时，可按以下步骤进行：1、荷载计算（1）竖向荷载计算（恒载、活载分开算）（2）水平荷载计算①风荷载计算；②地震作用计算：结构基本自震周期可采用能量法或顶点位移法计算，地震作用可采用底部剪力法计算。
2、内力分析（1）竖向荷载作用下可采用分层法或弯矩二次分配法计算（2）水平风荷载作用下框架内力用反弯点法计算（3）水平地震作用下框架内力用D值法计算3、内力组合应分别考虑无地震作用和有地震作用的组合4、框架梁柱截面设计5、基础设计（四）所计算的那榀框架梁、柱的配筋图应采用立面、剖同表示法，不得用平法表示；其余的结构图可采用平法出图六、参考资料1、混凝土结构（教材）2、建筑结构抗震设计（教材）3、有关结构设计规范建筑结构荷载规范GB50009——2001建筑抗震设计规范GB50011——2001混凝土结构设计规范GB50010——2002砌体结构设计规范GB50003——2001建筑地基基础设计规范GB50007——20024、标准图集混凝土结构施工图平面整体表示方法制图规则和构造详图03G101——1附录一：按学号末位数取用基本风压W0附录二按学号数取用计算框架编号施工组织设计一、设计资料（一）采用定额及规范1、《建筑安装工程统一劳动定额》2、施工预算定额，预算定额3、建筑施工手册（上、中、下册）4、主要工种工程施工及验收规范（二）主要建筑机械装备情况建筑起重机械手册等资料提供的机械均可采用，数量可按需配给。
其它机械可根据需要确定。
（三）施工地区建筑生产企业的现有情况及其成品或半成品的运输条件：中小型构件可由构件加工厂生产供应，构件由城市道路运到现场。
（四）动力供应来源电力——由城市供电网供给（五）水源——由城市管网供给（六）施工地方性建筑材料的供应情况：能按施工要求保证供应（七）施工地区道路和运输工具的现有情况：现场运输道路为临时道路，施工中所需车辆均能满足施工需要，现场已三通一平。
（八）劳动力供应情况各工种劳动力能按施工要求由公司调配，工人食宿在工地。
（九）建筑公材料运到工地上的方法及运距均采用路运输、运距约15公里。
（十）气象资料1、雨季为6、7月（考虑每月有5天不能安排室外工作）2、最热月平均气温29.3°C，最高温度40.6°C最冷月平均4.7°C ，最低温度-11.3 °C (十一)施工期限开工日期：本年度四月十日总工期：按国家定额工期减少10％确定。
参看附录（五） （十二）施工用地范围学生按自已学号的最后一位数，在附录（六）取用及大门位置，不得任意取用，否则施工设计按零分计。
建筑用地附图校外道路北校外道路二、设计内容（一）工程概况1、工程特点包括建筑物的平面组合、高度、层数、结构特征、建筑面积、工作量、主要分项工程量和交付生产、使用的期限。
2、建筑地点的特征包括位置、地形、工程地质、不同深度的土壤分析，地下水位、水质、气温、雨季时间，主导风向，风力和地震烈度等。
3、施工条件包括三通一平情况，材料、预制加工品的供应情况以及施工单位的机械、运输、劳动力和企业管理情况等。
4、施工中主导工种和技术关键问题。
（二）施工方案的制定和施工方法的选择1、划分施工过程，并确定其组成内容。
2、根据工程量计算规则计算工程量。
3、选择先进合理的施工方法和机械设备，确定相应的劳动组织。
4、拟定主导工程施工顺序。
（三）编制单位工程施工进度计划1、主导工程施工进度计划（可用网络图绘制）2、单位工程施工进度计划（用时标网络图绘制）3、绘制劳动力动态图（四）资源供应计划包括1、主要机具设备供应计划2、劳动力供应计划3、主要建筑材料供应计划。
（五）单位工程施工平面图施工平面图需按主导工程施工时的现场布置要求进行设计，一般施工平面图所用的比例尺为1：200。
施工平面图内容有：1、垂直运输机械的布置，行走式起重机械的开行路线，停点位置。
固定式起重机械所在位置及服务半径。
2、场内临时道路的布置。
3、场内仓库（或堆场）与辅助性生产设施（如混凝土搅拌站、灰浆搅拌机、木工房、钢筋加工车间…）建筑面积的计算及其位置的确定。
4、临时性生活及福利设施，办公用房的布置。
5、场内供水管网的布置。
6、场内供电线路的布置。
7、其它。
（六）保证质量及安全生产的技术组织措施。
三、设计方法（一）划分施工过程项目及工序并确定其内容任何一项工程项目都是由许多的施工过程组成。
建筑物的性质不同，所要求完成的施工过程也有不同，为了简化和便于施工组织设计的编制工作，我们应根据结构的特点、已定的施工方案和劳动组织形式等，首先确定拟建工程的施工项目和工序名称，在拟定施工项目和工序名称时，一般要求是：1、施工项目应根据施工工作过程的划分，主要工序不能漏项，如框架结构的支模、安筋、浇混凝土和拆模。
2、工程量大，用工多，占工期长的工序，不能漏项，如现场预制构件，其组合拼装工序等。
3、影响下一道工序施工的项目（如基础防潮层）和穿插配合施工较复杂的项目（如框架结构中有关梁、柱、楼板、楼梯的支模，绑扎钢筋，浇筑混凝土和拆模等）要细分，不得漏项。
4、与其它关系不大的项目（如屋面工程等）划分可粗些，次要工序可并入主要工序。
