单螺杆泵的性能与结构一、主要性能参数1.流量单螺杆泵的流量决定其转子和定子的尺寸以及泵的转速。
单螺杆泵每一个横截面内(图1和图2),定子孔的截面面积为;螺杆的截面面积为。
图1 螺杆的几何形状图2 泵套的几何形状泵的过流面积为定子孔与螺杆截面面积之差,即为4eDR。
(1)螺杆每转一次的理论排液量Vth为过流面积与定子导程T的乘积,即:Vth=4eDRT (1)(2)理论流量QVth为螺杆每一转的理论排液量与转速的乘积,即:或式中e——螺杆截面圆心与轴线的偏心距,mm;DR——螺杆圆形截面的直径,DR=2R,mm;T——泵套内孔螺旋槽的导程,mm;n——泵的转速(表1),r/min。
(3)实际流量qV或式中ηV——泵的容积效率,ηV=0.65~0.85,当排压力较低、螺杆截面直径DR较大时,取大值。
2.转速n 当按液体黏度确定单螺杆泵转速n时,可参见表1。
单螺杆泵的转速,还可以根据被送液体在泵工作腔内的轴向流动速度vgm(亦称转子、定子间的相对平均滑动速度)来确定,特别来确定,特别是在输送含有固体颗粒物的液体,且可能对泵的转子或定子产生磨损时,必须以vgm值确定泵的转速,详见JB/T 8644-2007《单螺杆泵》附录A。
3.排出压力单螺杆泵的排出压力取决于泵的排出管路系统的特性,泵的螺杆直径和转速不能改变泵的排出压力。
单螺杆泵的排出压力为每个定子导程长度T能达到的压力与导程的乘积。
一般每一个定子导程长度能达到的排出压力为0.3~0.6MPa。
为了尽量减小泵的轴向尺寸,通常取泵能达到的排出压力p2为p2=0.6iT(MPa)式中iT——泵的定子导程数,也可称为泵的级数。
4.效率η单螺杆泵工作时,其转子(螺杆)和定子(泵套)相接触,并存在相对滑移,因此,单螺杆泵的机械损失较大,泵的效率较低一般为η=50%~80%。
每一转排液量较大的泵效率较高。
5.使用寿命单螺杆泵的转子和定子的相对滑移,将引起转子和定子的磨损,主要是定子磨损,因此,单螺杆泵的使用寿命较低。
单螺杆泵导程一、什么是单螺杆泵导程单螺杆泵导程是指单螺杆泵的螺杆每转一圈向前推进的距离。
导程是单螺杆泵的重要参数之一,它直接影响着泵的输出流量、压力和效率。
二、单螺杆泵导程的计算方法单螺杆泵导程的计算方法取决于螺杆的螺距、螺杆直径和转速。
一般而言,单螺杆泵的导程可以通过以下公式计算:导程(mm/转)= π × 螺杆直径(mm) / 螺距(mm)三、单螺杆泵导程的影响因素单螺杆泵导程的大小直接影响着泵的性能,以下为导程大小对泵性能的影响因素:1. 流量导程越大,每转一圈螺杆向前推进的距离就越大,从而单位时间内泵能够输送的介质流量也就越大。
2. 压力导程越大,单位时间内推进的介质量也就越多,因此泵所产生的压力也会相应增加。
3. 效率导程的大小还会影响泵的效率。
导程过小会导致泵的压力损失增大,效率降低;导程过大则容易导致泄漏,同样会影响泵的效率。
因此,在选择单螺杆泵时,需要根据具体的使用需求和工况条件来确定合适的导程大小。
四、单螺杆泵导程的应用领域单螺杆泵广泛应用于各个行业中,特别适用于以下领域:1. 石油工业单螺杆泵可以用于石油开采、输送以及钻井液的处理,在石油工业中起到了至关重要的作用。
2. 化工工业在化工工业中,单螺杆泵常用于输送各种化工介质,如腐蚀性液体、高温介质等。
3. 食品工业单螺杆泵也被广泛应用于食品工业中,用于输送食品浆料、胶体物质等。
4. 清洁工业由于单螺杆泵具有自吸、泵送团积性物料的能力,因此在清洁工业中也有很多应用,如污水处理、废水处理等。
五、单螺杆泵导程的选择与优化选择合适的单螺杆泵导程是提高泵性能和工作效率的重要一步。
以下是选择与优化导程的几个要点:1. 流量需求根据工作场景中所需的流量来确定导程的大小。
如果流量较大,可以选择较大的导程,以提高工作效率。
2. 系统压力考虑使用单螺杆泵的系统压力,选择合适的导程来满足压力要求。
导程增大可以提高压力,但也要注意不要导致能量损失和泄漏。
螺杆尺寸标准螺杆是一种常见的机械零件,广泛应用于机械设备、汽车、航空航天等领域。
螺杆的尺寸标准对于其在不同领域的应用具有重要意义。
本文将介绍螺杆尺寸标准的相关内容,希望能为相关领域的从业者提供一定的参考和帮助。
首先,螺杆的尺寸标准包括直径、螺距、螺纹类型等内容。
螺杆的直径是指螺杆的外径,通常用来表示螺杆的尺寸大小。
螺距是指螺杆螺纹的间距,也是螺杆尺寸标准中的重要参数之一。
螺纹类型则包括公制螺纹、英制螺纹等不同类型,不同类型的螺纹在使用时需要根据具体要求进行选择。
其次,螺杆的尺寸标准还涉及材料、硬度等方面的要求。
螺杆通常由金属材料制成,常见的材料包括碳钢、不锈钢、合金钢等。
不同的材料具有不同的力学性能,因此在选择螺杆材料时需要根据具体的使用环境和要求进行选择。
此外,螺杆的硬度也是螺杆尺寸标准中需要考虑的重要参数之一,硬度的选择会直接影响螺杆的使用寿命和性能。
另外,螺杆的尺寸标准还需要考虑螺纹的精度、表面处理等方面的要求。
螺杆螺纹的精度直接影响螺纹的配合情况,影响螺杆的使用效果。
因此,在生产和加工螺杆时需要严格控制螺纹的精度,确保其符合相关的标准要求。
同时,螺杆的表面处理也是螺杆尺寸标准中需要重视的内容,表面处理可以提高螺杆的耐腐蚀性能和表面光洁度,延长螺杆的使用寿命。
总之,螺杆尺寸标准涉及多个方面的内容,包括直径、螺距、螺纹类型、材料、硬度、螺纹精度、表面处理等。
在实际生产和使用中,需要根据具体的要求和标准进行选择和应用,以确保螺杆能够发挥最佳的作用。
希望本文能够为相关领域的从业者提供一定的参考和帮助,促进螺杆尺寸标准的规范化和标准化应用。
单螺杆泵双螺杆泵特征与差别单螺杆泵和双螺杆泵都属于螺杆泵的一种,它们在工作原理、结构特点、应用范围等方面有很多共同之处,但也存在一些差异。
下面将分别介绍单螺杆泵和双螺杆泵的特征和差别。
单螺杆泵特征:1.单螺杆泵的工作原理是通过单根螺杆在泵腔中的旋转来输送介质。
2.单螺杆泵的结构相对简单,只有一个主螺杆和一个固定的泵腔,螺杆在泵腔中旋转,形成一个连续的密封线,从而将介质从进口处输送到出口处。
3.单螺杆泵适用于输送各类流体介质,包括低粘度液体、高粘度液体、含固体颗粒的液体等。
4.单螺杆泵输送介质的流量和压力受到泵的转速、螺杆直径、螺距、泵腔结构等因素的影响。
5.单螺杆泵具有自吸能力,可以再次启动,但其吸程和扬程有一定限制。
6.单螺杆泵由于其结构简单,维修方便,故障率较低。
双螺杆泵特征:1.双螺杆泵的工作原理是通过两根相互啮合的螺杆在泵腔中的旋转来输送介质,通常一个螺杆作为主轴,一个螺杆作为从轴,两个螺杆同时旋转。
2.双螺杆泵的结构比单螺杆泵复杂,有两个螺杆和一个泵腔,两个螺杆的旋转形成两个连续的密封线,在泵腔内形成一个密闭腔体,从而将介质从进口处输送到出口处。
3.双螺杆泵适用于输送高粘度液体和含有较多固体颗粒的液体,尤其适用于石油化工、船舶、造纸、食品等行业。
4.双螺杆泵的输送能力和压力稳定性较好,不受介质的液位和温度变化的影响。
5.双螺杆泵具有很好的自吸能力,可在一定条件下自吸,并能在输送介质中含有气体的情况下正常工作。
6.双螺杆泵由于结构复杂,维修较为困难,故障率相对较高。
单螺杆泵和双螺杆泵的差别:1.结构差异:单螺杆泵只有一个主螺杆和一个泵腔,而双螺杆泵有两个旋转相互啮合的螺杆和一个泵腔。
2.适用范围差异:单螺杆泵适用于输送各类介质,而双螺杆泵适用于高粘度液体和含有较多固体颗粒的液体。
3.自吸能力差异:单螺杆泵具有自吸能力,但受限于吸程和扬程;而双螺杆泵具有较好的自吸能力,并能在含气体介质下正常工作。

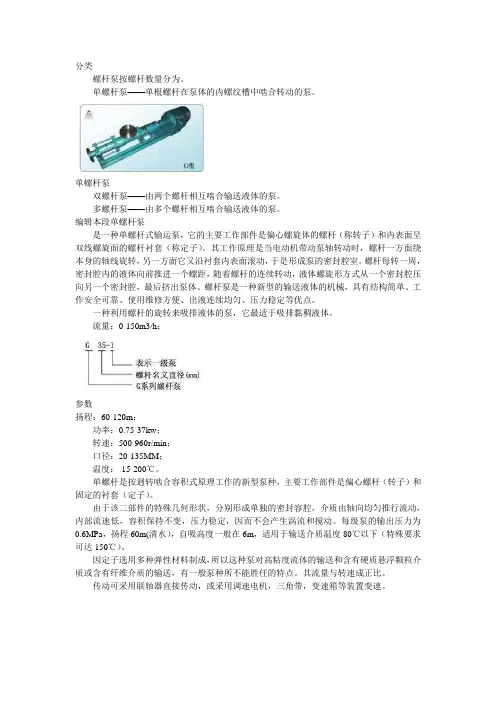

g135-1单螺杆泵
g135-1单螺杆泵特点g135-1单螺杆泵性能参数:流量:0-150m3/h;扬程:60-120m;功率:0.75-37kw;转速:500-960r/min;口径:20-135MM;温度:-15-200℃。
螺杆泵是一种容积式泵,主要工作部件由定子和转子组成。
转子是一个具有大导程,大齿高和小螺纹内径的螺杆,而定子是一个具有双头螺线的弹性衬套,相互配合的转子和定子形成了互不相通的密封腔当转子在定子内转动时,密封空腔沿轴向由泵的吸入端向排出端方向运动,介质在空腔内连续地由吸入端输向排出端。
1 电机 ( 减速电机 ) 2 直联支架 3 传动轴 4 吸入口 5 连轴杆 6 万向节 7 定子 8 转子 9 排出体 g135-1单螺杆泵的特点:1. 定子与转子接触形成的螺旋密封线,将吸入腔与排出腔 ( 压力腔 ) 完全分开,使泵具有阀门的隔断作用。
2. 可实现液、气、固体的多相混输。
3. 和其他形式的泵相比有更高吸上能力(可达 8.5 米 ) 。
4. 泵内流体流动时容积不发生变化,没有湍流、搅动和脉动。
5. 弹性定子形成的容积腔能有效地降低输送含固体 颗粒介质时的磨耗。
6. 输送介质粘度可达 50,000mPas ,含固量可达 40% 。
7.流量和转速成正比借助调速器可实现流量的调节。
8. 可实现恒压控制及防干运行保护 。

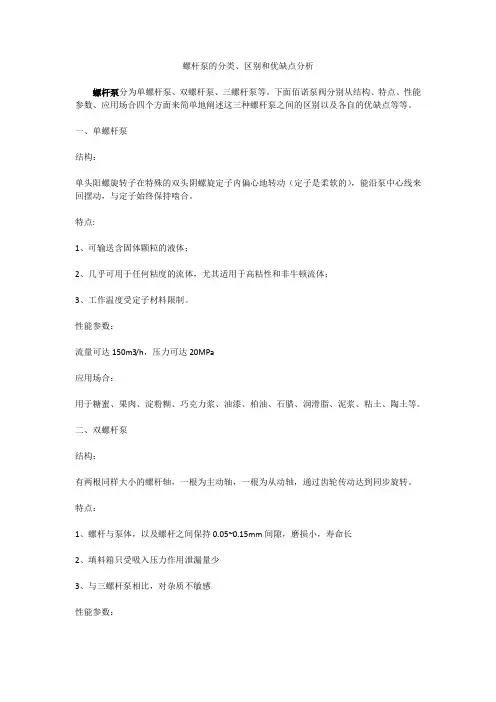

螺杆泵的分类、区别和优缺点分析螺杆泵分为单螺杆泵、双螺杆泵、三螺杆泵等。
下面佰诺泵阀分别从结构、特点、性能参数、应用场合四个方面来简单地阐述这三种螺杆泵之间的区别以及各自的优缺点等等。
一、单螺杆泵结构:单头阳螺旋转子在特殊的双头阴螺旋定子内偏心地转动(定子是柔软的),能沿泵中心线来回摆动,与定子始终保持啮合。
特点:1、可输送含固体颗粒的液体;2、几乎可用于任何粘度的流体,尤其适用于高粘性和非牛顿流体;3、工作温度受定子材料限制。
性能参数:流量可达150m3/h,压力可达20MPa应用场合:用于糖蜜、果肉、淀粉糊、巧克力浆、油漆、柏油、石腊、润滑脂、泥浆、粘土、陶土等。
二、双螺杆泵结构:有两根同样大小的螺杆轴,一根为主动轴,一根为从动轴,通过齿轮传动达到同步旋转。
特点:1、螺杆与泵体,以及螺杆之间保持0.05~0.15mm间隙,磨损小,寿命长2、填料箱只受吸入压力作用泄漏量少3、与三螺杆泵相比,对杂质不敏感性能参数:压力一般约为1.4MPa,对于粘性液最大为7MPa,粘度不高的液体可达3MPa,流量一般为6~600m3/h,最大1600m3/h;液体粘度不得大于1500mm2/s。
应用场合:用于润滑油、润滑脂、原油、柏油、燃料油及其他高粘性油。
三、三螺杆泵结构:由一根主动螺杆和两根与之相啮合的从动螺杆所构成。
特点:1、主动螺杆直接驱动从动螺杆,无需齿轮传动,结构简单;2、泵体本身即作为螺杆的轴承,无需再安装径向轴承;3、螺杆不承受弯曲载荷,可以制得很长,因此可获得高压力;4、不宜输送含600μm以上固体杂质的液体;5、可高速运转,是一种小的大流量泵,容积效率高;6、填料箱仅与吸入压力相通,泄漏量少。
性能参数:压力可达70 MPa,流量可达2000m3/h。
适用粘度为5~250 mm2/s的介质。
应用场合:适宜于输送润滑油、重油、轻油及原油等。
也可用于甘油及粘胶等高粘性药液的输送。
以上就是单螺杆泵、双螺杆泵、三螺杆泵之间结构特点、性能参数以及应用场合之间的区别,用户可以根据介质特点、参数要求以及实际场合来选择合适的螺杆泵。
单螺杆泵参数计算
单螺杆泵是一种常见的离心泵,其参数计算对于泵的设计和使用非常重要。
下面将从泵的流量、扬程和功率三个方面介绍单螺杆泵的参数计算。
一、流量计算
单螺杆泵的流量计算是根据泵的转速、螺杆直径和螺距来确定的。
流量可以用公式Q=πd^2n/4来计算,其中Q为流量,d为螺杆直径,n为泵的转速。
在实际应用中,根据流量的要求和泵的特性,可以确定螺杆直径和转速,从而计算出所需的流量。
二、扬程计算
单螺杆泵的扬程计算是根据泵的转速、螺杆直径、螺距和泵的工作压力来确定的。
扬程可以用公式H=πd^2n/4p来计算,其中H为扬程,d为螺杆直径,n为泵的转速,p为泵的工作压力。
在实际应用中,根据所需的扬程和泵的特性,可以确定螺杆直径、转速和工作压力,从而计算出所需的扬程。
三、功率计算
单螺杆泵的功率计算是根据泵的流量、扬程和效率来确定的。
功率可以用公式P=QHp/η来计算,其中P为功率,Q为流量,H为扬程,p为液体的密度,η为泵的效率。
在实际应用中,根据所需的功率和泵的特性,可以确定流量、扬程和效率,从而计算出所需的
功率。
总结起来,单螺杆泵的参数计算包括流量、扬程和功率三个方面。
根据泵的特性和应用要求,可以通过计算流量、扬程和功率来确定所需的螺杆直径、转速、工作压力和效率。
这些参数的计算对于单螺杆泵的设计和使用非常重要,可以保证泵的正常运行和高效工作。
在实际应用中,需要根据具体情况进行参数计算,并选择合适的单螺杆泵来满足工艺需求。
螺纹螺距对照表螺纹螺距对照表:紧固件螺纹直径与螺距对照表螺纹规M3 M4 M5 M6 M8 M10 M12 M14 M16 M18 M20 M22 M24 M27 M30 M33 M36 M39 M42 M45 M48 M52 M56 M60 M64 粗牙螺距0.5 0.7 0.8 1.0 1.25 1.5 1.75 2.0 2.0 2.5 2.5 2.5 3.0 3.0 3.5 3.5 4.0 4.0 4.5 4.5 5.0 5.0 5.5 5.5 6.0细牙螺距----1.0 1.0-1.25 1.5-1.25 1.5 1.5 1.5 2.0-1.5 2.0 2.0 2.0 2.0 2.0 3.0 3.0 3.0 3.0 3.0 4.0 4.0 4.0 4.0螺栓、螺钉、螺柱公称长度表6 8 10 12 16 20 25 30 35 40 45 50(55)60(65)70 75 80 85 90(95)100 105 110 115 120 125 130 140 150 160 170 180 190 200 220 240 260 280 300注:尽量不采用括号内尺寸螺栓、螺钉、螺柱螺纹的公称长度螺纹规M3 M4 M5 M6 M8 M10 M12 M14 M16 M18 M20 M22 M24 M27 M30 M33 M36 M39 M42 M45 M48 M52 M56 M60 M64 粗牙螺距12 14 16 18 22 26 30 34 38 42 46 50 54 60 66 72 78 84 90 96 102----注:公称长度1螺纹长度b,则:①1≤125b=2d+6②1>125—200 b=2d+2③1>200 b=2d+5公、英制对照表、紧固件常用尺寸规格规格牙距规格称呼径牙数粗牙细牙极细牙粗牙细牙韦氏牙M3 0.5 0.35 4#2.9 40 48M4 0.7 0.5 6#3.5 32 40M5 0.8 0.5 8#4.2 32 36M6 1.0 0.75 10#4.8 24 32M7 1.0 0.75 12#5.5 24 28M8 1.25 1.0 0.75 1/4 6.35 20 28 20M10 1.5 1.25 1.0 5/16 7.94 18 24 18M12 1.75 1.5 1.25 3/8 9.53 16 24 16M14 2.0 1.5 1.0 7/16 11.11 14 20 14M16 2.0 1.5 1.0 1/2 12.7 13 20 12M18 2.5 2.0 1.5 9/16 14.29 12 18 12M20 2.5 2.0 1.5 5/8 15.86 11 18 11M22 2.5 2.0 1.5 3/4 19.05 10 16 10M24 3.0 2.0 1.5 7/8 22.23 9 14 9M27 3.0 2.0 1.5 1 25.40 8 12 8M30 3.5 3.0 2.0规格英寸毫米规格英寸毫米No.0000 0.0210 0.5334 1/4 0.2500 6.3500 No.000 0.0340 0.8636 5/16 0.3125 7.9375 No.00 0.0470 1.1938 3/8 0.3750 9.5250 No.0 0.0600 1.5240 7/16 0.4375 11.1125 No.1 0.0730 1.8542 1/2 0.5000 12.7000 No.2 0.0860 2.1844 9/16 0.5625 14.2875 No.3 0.0990 2.5146 5/8 0.6250 15.8750 No.4 0.1120 2.8448 3/4 0.7500 19.0500 No.5 0.1250 3.1750 7/8 0.875 22.2250 No.6 0.1380 3.5052 1 1.0000 25.4000 No.7 0.1510 3.8354 1-1/8 1.1250 28.5750 No.8 0.1640 4.1566 1-1/4 1.2500 31.7500 No.90.1770 4.4958 1-3/8 1.3750 34.9250 No.10 0.1900 4.8260 1-1/21.5000 38.1000 No.12 0.2160 5.4864 1-5/8 1.6250 41.2750 No.140.2420 6.1468 1-3/4 1.7500 44.4500 No.16 0.2680 6.8072 1-7/81.8750 47.6250 No.18 0.2940 7.4676 22.0000 50.8000 No.20 0.3200 8.1280No.24 0.3720 9.4488公称直径与螺距系列表GB193-63公称直径d(毫米)螺距l(毫米)公称直径d(毫米)螺距l (毫米)*系列第二系列第三系列粗牙细牙*系列第二系列第三系列粗牙细牙(28)2 1.5 1 1 0.25 0.230 3.5(3)2 1.5 1 0.75 1.1 0.25 0.2(32)2 1.5 1.2 0.25 0.233 3.5(3)2 1.5 1 0.75 1.4 0.3 0.235(1.5)1.6 0.35 0.236 4 3 2 1.5 1 1.8 0.35 0.2(38)1.5 2 0.4 0.2539 4 3 2 1.5 1 2.2 0.45 0.2540(3)(2)1.5 2.5 0.45 0.3542 4.5(4)3 2 1.5 1 3 0.5 0.3545 4.5(4)3 2 1.5 1 3.5(0.6)0.3548 5(4)3 2 1.5 1 4 0.7 0.550(3)(2)1.5 4.5(0.75)0.552 5(4)3 2 1.5 1 5 0.8 0.555(4)(3)2 1.5(5.5)0.556 5.5 4 3 2 1.5 1 6 1 0.75 0.558(4)(3)2 1.5 7 1 0.75 0.560(5.5)4 3 2 1.5 1 8 1.25 1 0.75 0.562(4)(3)2 1.5 9(1.25)1 0.75 0.564 6 4 3 2 1.5 1 10 1.5 1.25 1 0.75 0.565(4)(3)1.5 11(1.5)1 0.75 0.568 6 4 3 1.5 1 12 1.75 1.5 1.25 1 0.75 0.5注:1、选择螺纹的公称直径时,优先选用*系列,其次第二系列,第三系列尽可能不用。
螺距表,螺距紧固件螺纹直径与螺距对照表螺纹规M3 M4 M5 M6 M8 M10 M12 M14 M16 M18 M20 M22 M24 M27 M30 M33 M36 M39 M42 M45 M48 M52 M56 M60 M64 粗牙螺距0.5 0.7 0.8 1.0 1.25 1.5 1.75 2.0 2.0 2.5 2.5 2.5 3.0 3.0 3.5 3.5 4.0 4.0 4.5 4.5 5.0 5.0 5.5 5.5 6.0 细牙螺距- - - - 1.0 1.0-1.25 1.5-1.25 1.5 1.5 1.5 2.0-1.5 2.0 2.0 2.0 2.0 2.0 3.0 3.0 3.0 3.0 3.0 4.0 4.0 4.0 4.0 螺栓、螺钉、螺柱公称长度表6 8 10 12 16 20 25 30 35 40 45 50 (55) 60 (65) 70 75 80 85 90(95) 100 105 110 115 120 125 130 140 150 160 170 180 190 200 220 240 260 280 300注:尽量不采用括号内尺寸螺栓、螺钉、螺柱螺纹的公称长度螺纹规M3 M4 M5 M6 M8 M10 M12 M14 M16 M18 M20 M22 M24 M27 M30 M33 M36 M39 M42 M45 M48 M52 M56 M60 M64 粗牙螺距12 14 16 18 22 26 30 34 38 42 46 50 54 60 66 72 78 84 90 96 102 - - - -注:公称长度1 螺纹长度b,则:①1≤125 b=2d+6 ②1>125—200 b=2d+2 ③1>200 b=2d+5公、英制对照表、紧固件常用尺寸规格规格牙距规格称呼径牙数粗牙细牙极细牙粗牙细牙韦氏牙M3 0.5 0.35 4# 2.9 40 48M4 0.7 0.5 6# 3.5 32 40M5 0.8 0.5 8# 4.2 32 36M6 1.0 0.75 10# 4.8 24 32M7 1.0 0.75 12# 5.5 24 28M8 1.25 1.0 0.75 1/4 6.35 20 28 20M10 1.5 1.25 1.0 5/16 7.94 18 24 18M12 1.75 1.5 1.25 3/8 9.53 16 24 16M14 2.0 1.5 1.0 7/16 11.11 14 20 14M16 2.0 1.5 1.0 1/2 12.7 13 20 12M18 2.5 2.0 1.5 9/16 14.29 12 18 12M20 2.5 2.0 1.5 5/8 15.86 11 18 11M22 2.5 2.0 1.5 3/4 19.05 10 16 10M24 3.0 2.0 1.5 7/8 22.23 9 14 9M27 3.0 2.0 1.5 1 25.40 8 12 8M30 3.5 3.0 2.0规格英寸毫米规格英寸毫米No.0000 0.0210 0.5334 1/4 0.2500 6.3500. No.000 0.0340 0.8636 5/16 0.3125 7.9375No.00 0.0470 1.1938 3/8 0.3750 9.5250No.0 0.0600 1.5240 7/16 0.4375 11.1125No.1 0.0730 1.8542 1/2 0.5000 12.7000No.2 0.0860 2.1844 9/16 0.5625 14.2875No.3 0.0990 2.5146 5/8 0.6250 15.8750No.4 0.1120 2.8448 3/4 0.7500 19.0500No.5 0.1250 3.1750 7/8 0.875 22.2250No.6 0.1380 3.5052 1 1.0000 25.4000No.7 0.1510 3.8354 1-1/8 1.1250 28.5750No.8 0.1640 4.1566 1-1/4 1.2500 31.7500No.9 0.1770 4.4958 1-3/8 1.3750 34.9250No.10 0.1900 4.8260 1-1/2 1.5000 38.1000No.12 0.2160 5.4864 1-5/8 1.6250 41.2750No.14 0.2420 6.1468 1-3/4 1.7500 44.4500No.16 0.2680 6.8072 1-7/8 1.8750 47.6250No.18 0.2940 7.4676 2 2.0000 50.8000No.20 0.3200 8.1280No.24 0.3720 9.4488公称直径与螺距系列表GB193-63公称直径d(毫米) 螺距l(毫米) 公称直径d(毫米) 螺距l(毫米)第一系列第二系列第三系列粗牙细牙第一系列第二系列第三系列粗牙细牙(28) 2 1.5 1 1 0.25 0.230 3.5 (3) 2 1.5 1 0.75 1.1 0.25 0.2(32) 2 1.5 1.2 0.25 0.233 3.5 (3) 2 1.5 1 0.75 1.4 0.3 0.235 (1.5) 1.6 0.35 0.236 4 3 2 1.5 1 1.8 0.35 0.2(38) 1.5 2 0.4 0.2539 4 3 2 1.5 1 2.2 0.45 0.2540 (3) (2) 1.5 2.5 0.45 0.3542 4.5 (4) 3 2 1.5 1 3 0.5 0.3545 4.5 (4) 3 2 1.5 1 3.5 (0.6) 0.3548 5 (4) 3 2 1.5 1 4 0.7 0.550 (3) (2) 1.5 4.5 (0.75) 0.552 5 (4) 3 2 1.5 1 5 0.8 0.555 (4) (3) 2 1.5 (5.5) 0.556 5.5 4 3 2 1.5 1 6 1 0.75 0.558 (4) (3) 2 1.5 7 1 0.75 0.560 (5.5) 4 3 2 1.5 1 8 1.25 1 0.75 0.562 (4) (3) 2 1.5 9 (1.25) 1 0.75 0.564 6 4 3 2 1.5 1 10 1.5 1.25 1 0.75 0.565 (4) (3) 1.5 11 (1.5) 1 0.75 0.568 6 4 3 1.5 1 12 1.75 1.5 1.25 1 0.75 0.5注:1、选择螺纹的公称直径时,优先选用第一系列,其次第二系列,第三系列尽可能不用。
单螺杆螺杆螺距泵壳螺距
单螺杆泵是一种常用的离心泵,其工作原理是通过螺杆在泵壳内旋转,从而产生离心力,将液体送出。
螺杆螺距和泵壳螺距是单螺杆泵的两个重要参数。
螺杆螺距是指螺杆上相邻两个螺纹之间的距离。
螺杆螺距的大小直接影响着泵的排量和压力。
螺杆螺距越大,排量越大,压力越小;螺杆螺距越小,排量越小,压力越大。
因此,在选购单螺杆泵时,需要根据实际需要选择合适的螺杆螺距,以满足工作要求。
泵壳螺距是指泵壳内部的螺纹距离。
泵壳螺距的大小对泵的性能和效率有着重要影响。
泵壳螺距越大,液体在泵壳内的流速越快,排量越大,但也会导致泵的压力损失增加;泵壳螺距越小,液体在泵壳内的流速越慢,排量越小,但泵的压力损失会减小。
因此,在设计和选择单螺杆泵时,需要根据具体的工况要求,合理确定泵壳螺距。
单螺杆泵在工业生产中有着广泛的应用。
它具有结构简单、体积小、重量轻、运行平稳、噪音低、维护方便等优点。
螺杆泵主要由泵壳、螺杆和密封装置组成。
螺杆通过旋转,将液体从泵的吸入口吸入,然后通过泵壳内的螺纹腔体,将液体推送到出口处。
螺杆螺距和泵壳螺距的合理设计和选择,可以有效提高单螺杆泵的性能和效率。
在实际应用中,螺杆螺距和泵壳螺距的选择需要考虑多个因素。
首
先,需要确定泵的流量和压力要求,以及工作介质的性质和温度。
根据这些参数,可以计算出所需的螺杆螺距和泵壳螺距范围。
其次,还需要考虑材料选型,以确保泵的耐腐蚀性和耐磨性。
最后,还需要考虑泵的可维护性和使用寿命,选择合适的螺杆螺距和泵壳螺距,以减少维护和更换的频率。
螺杆螺距和泵壳螺距是单螺杆泵的重要参数,对泵的性能和效率有着直接影响。
合理选择和设计螺杆螺距和泵壳螺距,可以提高单螺杆泵的工作效果,满足不同工况下的要求。
在实际应用中,需要根据具体情况综合考虑多个因素,以确保泵的稳定运行和使用寿命。
