污泥螺杆泵参数及型号意义

用 生 命 经 营 泉 林 让 泉 林 造 福 社 会螺杆泵的应用概述G(LB)系列单螺杆泵的产品型号说明一、(LB)系列单螺杆泵多数品种的性能参数均符合JB/T8644-1997标准，经机械工业部鉴定确认，主要技术指标达到80年代末国外同类产品先进水平。

二、产品型号说明： G F 105 — 1 □ B1 2 3 4 5 61:单螺杆泵的系列代号2:单螺杆泵的材质代号，无字母表示普通泵，F 表示不锈钢泵3：螺杆的名义直径mm4：泵的级数5：配套电机方式：1）普通电机：6 / 22 ZD 15 — 6① ② ③ ④ ⑤①：电机的极数②：电机的功率，KW③：减速器的代号，无字母表示不带减速器，ZD 表示ZD 型减速器，ZL表示ZL 型减速器④：减速器中心距代号⑤：减速器的传动比代号2）电磁调速电机： 22 / T ZD 15 — 6① ② ③ ④ ⑤①：电机的功率，KW②：YCT 型调速电机③：减速器的代号，无字母表示不带减速器，ZD 表示ZD 型减速器，ZL表示ZL 型减速器④：减速器中心距代号⑤：减速器的传动比代号3）齿轮减速电机： 11 J 80① ② ③①：功率，KW②：齿轮减速电机类型，J 表示YTC 型齿轮减速电机，DJ 表示DSG 型齿轮减速电机③：转速6：B 表示防爆型电机，无字母表示不防爆电机G40、G50泵的AJ 型为销轴式万向传动型。

三、 系列单螺杆泵与LB 系列单螺杆泵型号对照参见下表：1Cr18Ni9Ti ,特殊需要的可供1Cr18Ni12Mo2Ti 或其他材质。

定子橡胶材质通常为丁晴橡胶，此外也可供乙丙橡胶、食品橡胶、聚氨酯橡胶、氟橡胶等。

化工泵、排污泵、离心泵、螺杆泵等各类泵的型号参数的意义看完就成泵阀专家了各种水泵的型号编制方法及简要功能概述，一目了然，自己看，发客户看，简单省事。

不在让你傻傻看不懂，也不要你浪费时间和客户沟通介绍，实实在在的干货。

图片表格均无水印，直接下载，方便使用，觉得小编整理的知识实用，就给小编点个赞，小编会继续努力的！消防泵顾名思义，消防上用的泵，消防泵是引进国外产品，根据不同的分类方式分为不同的种类以它全密封、无泄漏、耐腐蚀之特点，广泛应用于环保、水处理、消防等部门，是用来抽送各类液体，是创建无泄漏、无污染文明车间、文明工厂的理想用泵与消防系统的。

泵类型都差不多的，只是扬程和流量有不同。

消防泵的选型依据，应根据工艺流程，给排水要求，等五个方面加以考虑。

消防泵其性能、技术条件符合《消防泵性能和试验方法》标准的要求。

螺杆泵是容积式转子泵,它是依靠由螺杆和衬套形成的密封腔的容积变化来吸入和排出液体的。

螺杆泵按螺杆数目分为单螺杆泵、双、三和五螺杆泵。

螺杆泵的特点是流量平稳、压力脉动小、有自吸能力、噪声低、效率高、寿命长、工作可靠；而其突出的优点是输送介质时不形成涡流、对介质的粘性不敏感，可输送高粘度介质。

多级离心泵系列多级离心泵是将具有同样功能的两个以上的离心泵泵集合在一起，流体通道结构上，表现在第一级的介质泄压口与第二级的进口相通，第二级的介质泄压口与第三级的进口相通，如此串联的机构形成了多级离心泵。

多级离心泵的意义在于提高设定压力。

排污泵是一种泵与电机连体，并同时潜入液下工作的泵类产品，与一般卧式泵或立式污水泵相比，排污泵结构紧凑、占地面积小。

安装维修方便，大型的排污泵一般都配有自动藕合装置可以进行自动安装，安装及维修相当方便。

连续运转时间长。

排污泵由于泵和电机同轴，轴短，转动部件重量轻，因此轴承上承受的载荷（径向）相对较小，寿命比一般泵要长得多。

不存在汽蚀破坏及灌引水等问题。

特别是后一点给操作人员带来了很大的方便。

螺杆泵性能参数范文螺杆泵是一种常用的离心泵，其性能参数包括流量、扬程、效率、功率等。

下面详细介绍这些性能参数。

1.流量：螺杆泵的流量指单位时间内液体通过泵的体积。

通常以立方米/小时（m³/h）或者升/秒（L/s）为单位。

流量是螺杆泵的一个重要参数，决定了泵的输送能力和使用范围。

2.扬程：螺杆泵的扬程是指泵能够提供的液体扬程高度，即液体从进口到出口时的高度差。

扬程通常以米（m）为单位。

扬程决定了螺杆泵的输送能力和输送距离。

3.效率：螺杆泵的效率是指泵转换输入功率和输出功率之间的比值。

通常以百分比（%）表示。

高效率意味着能更好地利用输入能量，降低能源消耗。

4.功率：螺杆泵的功率是指泵转换输入能量的能力，通常以千瓦（kW）为单位。

功率大小决定了泵的驱动方式和使用成本。

5.吸程：螺杆泵的吸程是指泵能够产生的负压值，也就是泵的吸程深度。

通常以米（m）为单位。

吸程决定了泵的使用范围，越大则适用范围越广。

6.入口压力：螺杆泵的入口压力是指液体进入泵进口时的压力，通常以帕斯卡（Pa）为单位。

入口压力影响着泵的工作稳定性和吸入能力。

7.出口压力：螺杆泵的出口压力是指液体从泵出口流出时的压力，通常以帕斯卡（Pa）为单位。

出口压力决定了泵的输送能力和使用效果。

8.温度范围：螺杆泵能够适应的液体温度范围。

不同型号和材质的螺杆泵对液体温度的要求不同，有些可以适应高温液体，而有些只能处理低温液体。

9. 转速：螺杆泵的转速是指泵转子的旋转速度，通常以转/分钟（rpm）为单位。

转速决定了泵的输送能力和工作稳定性。

10.噪音：螺杆泵的噪音是指泵在工作过程中产生的声音。

低噪音是螺杆泵的一个重要特点，避免对环境和人体的影响。

总结：螺杆泵的性能参数包括流量、扬程、效率、功率、吸程、入口压力、出口压力、温度范围、转速和噪音等。

这些参数对于选择合适的螺杆泵以及保证其正常工作非常重要。

根据实际应用需求和工况条件，选择合适的螺杆泵性能参数可以提高泵的使用效果和能源利用效率。

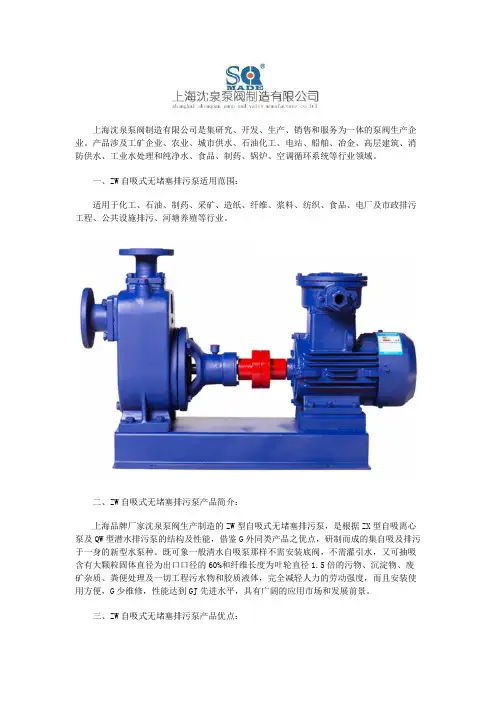

上海沈泉泵阀制造有限公司是集研究、开发、生产、销售和服务为一体的泵阀生产企业。

产品涉及工矿企业、农业、城市供水、石油化工、电站、船舶、冶金、高层建筑、消防供水、工业水处理和纯净水、食品、制药、锅炉、空调循环系统等行业领域。

一、ZW自吸式无堵塞排污泵适用范围：适用于化工、石油、制药、采矿、造纸、纤维、浆料、纺织、食品、电厂及市政排污工程、公共设施排污、河塘养殖等行业。

二、ZW自吸式无堵塞排污泵产品简介：上海品牌厂家沈泉泵阀生产制造的ZW型自吸式无堵塞排污泵，是根据ZX型自吸离心泵及QW型潜水排污泵的结构及性能，借鉴G外同类产品之优点，研制而成的集自吸及排污于一身的新型水泵种。

既可象一般清水自吸泵那样不需安装底阀，不需灌引水，又可抽吸含有大颗粒固体直径为出口口径的60%和纤维长度为叶轮直径1.5倍的污物、沉淀物、废矿杂质、粪便处理及一切工程污水物和胶质液体，完全减轻人力的劳动强度，而且安装使用方便，G少维修，性能达到GJ先进水平，具有广阔的应用市场和发展前景。

三、ZW自吸式无堵塞排污泵产品优点：1、排污能力强：特殊的叶轮防堵设计，确保了泵高效且无堵塞。

2、高效节能：采用优秀水力模型，效率比一般自吸泵高3～5%。

3、自吸性能好：自吸高度比一般自吸泵高1米，且自吸时间更短。

四、ZW自吸式无堵塞排污泵型号意义五、ZW自吸式无堵塞排污泵的维护和拆装该泵的特点是结构简单可靠，经久耐用。

在泵正常情况下，一般不需要经常拆幵保养。

当发现故障后随时给予排除即可。

1.维护该泵时应注意几个主要部位:a.滚动轴承：当泵长期运行后，轴承磨损到一定程度时，须进行更换。

b.前密封环、后密封环：当密封环磨损到一定程度时，须进行更换。

c.机械密封：机械密封在不漏液的情况下，一般不应拆幵检查。

若轴承体下端泄漏口处产生严重泄漏时，则应对机械密封进行拆检。

装拆机械密封时，必须轻取轻放，注意配合面的清洁，保护好静环和动环的镜面，严禁敲击碰撞。

螺杆泵型号意义及工作原理摘要：螺杆泵是一种广泛应用于工业领域的离心泵。

通过改变螺杆泵的型号可以调整其工作性能，达到不同的流量和扬程要求。

本文将介绍螺杆泵型号的意义，以及螺杆泵的工作原理。

一、螺杆泵型号的意义螺杆泵的型号通常由一串数字和字母组成，每个数字和字母都代表了该泵的特定参数。

以下是常见的螺杆泵型号意义的解析：1. 序列号：用于区分不同的螺杆泵型号，每个螺杆泵都有唯一的序列号。

2. 流量参数：通常以数字表示，代表了螺杆泵每分钟输送的液体体积。

较大的流量参数意味着螺杆泵具有更大的输送能力。

3. 扬程参数：也是以数字表示，代表了螺杆泵输送液体时所需要的压力。

较大的扬程参数意味着螺杆泵能够输送液体到更远的距离。

4. 叶片材质：有些螺杆泵型号中可能包含字母，代表了泵的叶片材质。

叶片材质的选择会影响泵的使用寿命和适应性。

通过了解螺杆泵型号的意义，用户可以根据自己的需求选择适合的螺杆泵型号，以满足特定工作条件下的流量和扬程要求。

二、螺杆泵的工作原理螺杆泵是一种离心泵，其工作原理基于螺杆轴推动液体并通过离心力将其输送到出口。

1. 主要构件螺杆泵主要由以下几个构件组成：- 螺杆：螺杆是螺杆泵的核心部件，由一个或多个螺杆轴组成。

螺杆轴通常以螺旋形状设计，具有高强度和耐磨性。

- 泵体：泵体是螺杆泵的外壳，通常由铸铁或不锈钢制成。

泵体内部有一个或多个螺杆腔，液体通过泵体从进口流入螺杆腔。

- 泵头：泵头是连接泵体和出口管道的部件，它也可以根据需要调整管道的角度和位置。

- 出口：出口是离心泵输出液体的地方，通常连接到管道系统。

2. 工作过程螺杆泵的工作过程分为吸入和排出两个阶段：- 吸入阶段：当泵启动时，液体从进口流入泵体内的螺杆腔。

随着螺杆旋转，液体被推入螺杆腔的较小一端。

- 排出阶段：随着螺杆的继续旋转，推进的液体被逐渐推向螺杆腔的较大一端。

在此过程中，离心力将液体推向出口管道。

螺杆泵通过螺杆的旋转运动将液体从进口到出口输送，实现了液体的传输和输送。

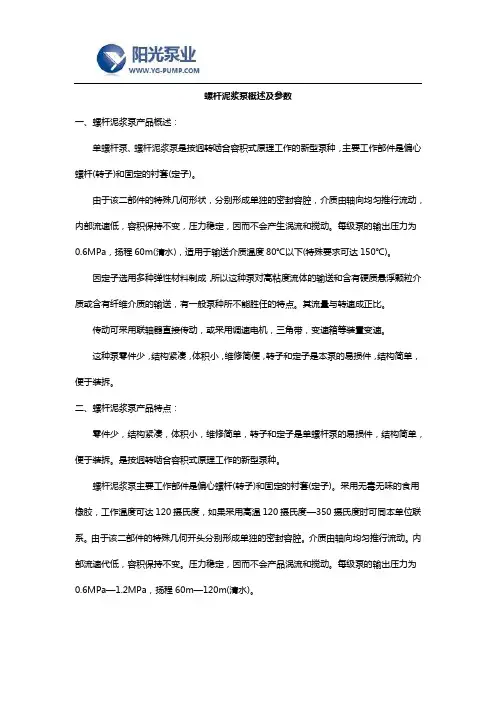

螺杆泥浆泵概述及参数一、螺杆泥浆泵产品概述：单螺杆泵、螺杆泥浆泵是按迥转啮合容积式原理工作的新型泵种，主要工作部件是偏心螺杆(转子)和固定的衬套(定子)。

由于该二部件的特殊几何形状，分别形成单独的密封容腔，介质由轴向均匀推行流动，内部流速低，容积保持不变，压力稳定，因而不会产生涡流和搅动。

每级泵的输出压力为0.6MPa，扬程60m(清水)，适用于输送介质温度80℃以下(特殊要求可达150℃)。

因定子选用多种弹性材料制成，所以这种泵对高粘度流体的输送和含有硬质悬浮颗粒介质或含有纤维介质的输送，有一般泵种所不能胜任的特点。

其流量与转速成正比。

传动可采用联轴器直接传动，或采用调速电机，三角带，变速箱等装置变速。

这种泵零件少，结构紧凑，体积小，维修简便，转子和定子是本泵的易损件，结构简单，便于装拆。

二、螺杆泥浆泵产品特点：零件少，结构紧凑，体积小，维修简单，转子和定子是单螺杆泵的易损件，结构简单，便于装拆。

是按迥转啮合容积式原理工作的新型泵种。

螺杆泥浆泵主要工作部件是偏心螺杆(转子)和固定的衬套(定子)。

采用无毒无味的食用橡胶，工作温度可达120摄氏度，如果采用高温120摄氏度—350摄氏度时可同本单位联系。

由于该二部件的特殊几何开头分别形成单独的密封容腔。

介质由轴向均匀推行流动。

内部流速代低，容积保持不变。

压力稳定，因而不会产品涡流和搅动。

每级泵的输出压力为0.6MPa—1.2MPa，扬程60m—120m(清水)。

三、螺杆泥浆泵的优点：与其他泵类的优势比较1、与离心泵相比单螺杆泵无需安装阀门，流量是稳定的线性流动。

2、与气动隔膜泵相比单螺杆泵可输送各种混合杂质含有气体及固体颗粒或纤维的介质，也可输送各种腐蚀性物质。

3、与齿轮泵相比，单螺杆泵可输送高粘度的物质。

4、与柱塞泵，隔膜泵及齿轮泵不同的是，螺杆泵可用于药剂填充和计量。

四、螺杆泥浆泵工作原理：螺杆泥浆泵属于转子式容积泵，它是依靠螺杆与衬套相互啮合在吸入腔和排出腔产生容积变化来输送液体的。

螺杆泵型号意义及特点一、螺杆泵的基本工作原理1.螺杆泵的工作原理是：螺杆泵工作时，液体被吸入后就进入螺纹与泵壳所围的密封空间，当主动螺杆旋转时，螺杆泵密封容积在螺牙的挤压下提高螺杆泵压力，并沿轴向移动。

由于螺杆是等速旋转，所以液体出流流量也是均匀的。

螺杆泵特点为：螺杆泵损失小，经济性能好。

压力高而均匀，流量均匀，转速高，能与原动机直联。

螺杆泵可以输送润滑油，输送燃油，输送各种油类及高分子聚合物，用于输送黏稠液体。

输送高粘度介质：螺杆泵是利用螺杆的回转来吸排液体的。

螺杆为主动螺杆，由原动机带动回转，两边的螺杆为从动螺杆，随主动螺杆作反向旋转。

主动螺杆从动螺杆的螺纹均为双头螺纹。

由于各螺杆的相互啮合以及螺杆与衬筒内壁的紧密配合，在泵的吸入口和排出口之间，就会被分隔成一个或多个密封空间。

随着螺杆的转动和啮合，这些密封空间在泵的吸入端不断形成，将吸入室中的液体封入其中，并自吸入室沿螺杆轴向连续地推移至排出端，将封闭在各空间中的液体不断排出，犹如一螺母在螺纹回转时被不断向前推进的情形那样，这就是螺杆泵的基本工作原理。

2.根据泵的大小不同可以输送粘度从37000-200000厘泊的介质。

含有颗粒或纤维的介质：颗粒直径可以这30mm(不超过转子偏心距)。

纤维长可以350mm(相当0.4位转子的螺距)。

其含量一般可达介质窖的40%，若介质中的固体物为细微之粉沫状时，最高含量可达60%或更高也能输送。

要求输送压力稳定，介质固有结构不爱破坏时，选用单螺杆泵输送最为理想。

二、螺杆泵常遇问题处理1.泵体剧烈振动或产生噪音：产生原因：水泵安装不牢或水泵安装过高;电机滚珠轴承损坏;水泵主轴弯曲或与电机主轴不同心、不平行等。

处理方法：装稳水泵或降低水泵的安装高度;更换电机滚珠轴承;矫正弯曲的水泵主轴或调整好水泵与电机的相对位置。

2.传动轴或电机轴承过热：产生原因：缺少润滑油或轴承破裂等。

处理方法：加注润滑油或更换轴承。

3.水泵不出水：产生原因：泵体和吸水管没灌满引水;动水位低于水泵滤水管;吸水管破裂等。

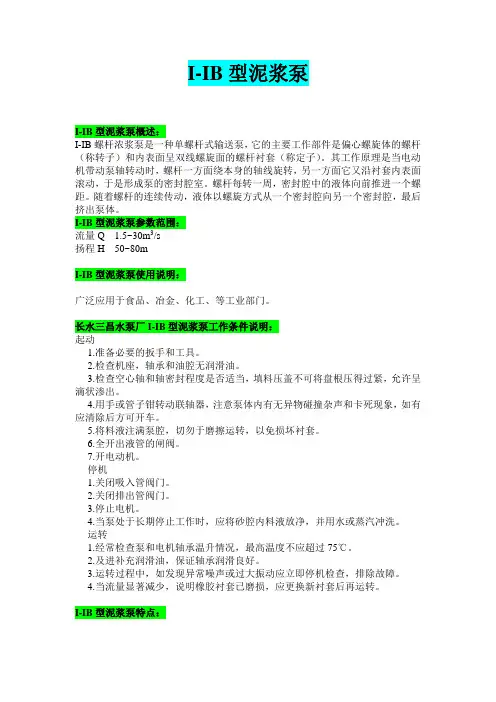

I-IB型泥浆泵I-IB型泥浆泵概述：I-IB螺杆浓浆泵是一种单螺杆式输送泵，它的主要工作部件是偏心螺旋体的螺杆（称转子）和内表面呈双线螺旋面的螺杆衬套（称定子）。

其工作原理是当电动机带动泵轴转动时，螺杆一方面绕本身的轴线旋转，另一方面它又沿衬套内表面滚动，于是形成泵的密封腔室。

螺杆每转一周，密封腔中的液体向前推进一个螺距。

随着螺杆的连续传动，液体以螺旋方式从一个密封腔向另一个密封腔，最后挤出泵体。

I-IB型泥浆泵参数范围：流量Q 1.5~30m3/s扬程H 50~80mI-IB型泥浆泵使用说明：广泛应用于食品、冶金、化工、等工业部门。

长水三昌水泵厂I-IB型泥浆泵工作条件说明：起动1.准备必要的扳手和工具。

2.检查机座，轴承和油腔无润滑油。

3.检查空心轴和轴密封程度是否适当，填料压盖不可将盘根压得过紧，允许呈滴状渗出。

4.用手或管子钳转动联轴器，注意泵体内有无异物碰撞杂声和卡死现象，如有应清除后方可开车。

5.将料液注满泵腔，切勿于磨擦运转，以免损坏衬套。

6.全开出液管的闸阀。

7.开电动机。

停机1.关闭吸入管阀门。

2.关闭排出管阀门。

3.停止电机。

4.当泵处于长期停止工作时，应将砂腔内料液放净，并用水或蒸汽冲洗。

运转1.经常检查泵和电机轴承温升情况，最高温度不应超过75℃。

2.及进补充润滑油，保证轴承润滑良好。

3.运转过程中，如发现异常噪声或过大振动应立即停机检查，排除故障。

4.当流量显著减少，说明橡胶衬套已磨损，应更换新衬套后再运转。

I-IB型泥浆泵特点：I-1B型螺杆泵(浓浆泵)是一种新型的输送液体的机械，具有结构简单、工作安全可靠、使用维修方便、出液连续均匀、压力稳定等优点。

我公司生产的浓浆泵凡接触物料的金属零件均选用优质不锈钢制作，衬筒采用无毒无味的信用橡胶，工作温度可达100℃可用于输送食品浆料和粘度1-1000000厘泊含有固体颗粒或胶圬的溶液浆，悬浮液的腐蚀介质。

I-IB型泥浆泵特点：规格理论流量PMPa(m3/h) 流量(m3/min)扬程(m)吸程(m)进出口径转速(r/min)配用电机(Kw)工作压力(*Kg/cm2)型号I-1B1寸 2.39 1.5 50 2 25 960 1.1 5 I-1B1.5寸 5.2 3.2 80 3 40 960 2.2 8 I-1B2寸8.85 5.6 80 3 50 960 3 8 I-1B2.5寸10.6 6.5 60 3 65 960 3 6 I-1B3寸18.1 12 60 3 75 960 5.5 6 I-1B4寸24 16 60 3 100 960 7.5 6 I-1B5寸36 25 60 3 125 960 11 6 I-1B6寸38 30 60 3 150 960 15 6。

正确选择污泥螺杆泵的五大方面污泥螺杆泵是一种专门用于输送高粘度、高含固体颗粒的污泥、泥浆、淤泥等物料的设备。

在选择污泥螺杆泵时，需要考虑多个方面，以确保选型正确、运行效率高、维护成本低。

本文将从以下五个方面介绍如何正确选择污泥螺杆泵。

1. 物料特性首先需要了解输送的物料特性。

包括物料的粘度、含固率、颗粒大小、温度、PH值等参数。

这是决议选择螺杆泵的关键因素。

在选择时，需要确保螺杆泵的输送本领、转速、扭矩等参数都能充分物料输送的要求。

同时，假如物料中含有颗粒物，也需要选择适合的泵壳结构和螺杆材料，以防止颗粒物堵塞泵腔。

2. 区分应用场景污泥螺杆泵适用于多种场合，包括化工、污水处理、污泥处理、压滤、造纸等。

在选择泵型时需要结合应用场景选择。

比如，在化工行业，需要考虑到输送的物料是否对泵体材质有腐蚀性，输送的环境是否具有易燃、易爆等特点；而在污水处理行业，需要考虑到物料的腐蚀程度，输送的流量、压力等参数。

3. 选定适合的泵型依据物料的特性和应用场景，选择适合的泵型。

紧要包括一般型污泥螺杆泵、压滤机用螺杆泵、泥浆输送螺杆泵等。

不同的泵型有着不同的结构和功能，选择时需要依据实际需要进行综合考虑。

例如，在污水处理行业，推举选择双螺杆污泥泵，它有着输送流量大、能耗低、维护和修理保养便利等优点；而在压滤行业，应选择压滤机用螺杆泵，它能直接将泥浆输送至压滤机，削减中转过程，提高工作效率。

4. 合理的参数选择在选择污泥螺杆泵时，需要关注多个参数，例如流量、扭矩、转速等。

需要依据物料的特性和实际需要来进行选择，并进行合理的配比。

参数过大不仅会导致挥霍，而且还会影响设备寿命。

参数过小则会导致输送效率低下。

对于需要处理高固体含量的物料，推举选择低转速、高扭矩的泵；对于输送大量化学品的场合，应选用高耐腐蚀性能的材料，避开受化学物质的侵蚀。

5. 品牌选择最后一点也特别紧要，需要选择有口碑的品牌。

品牌可以直接决议设备的性能和寿命。
