回转窑简介

回转窑介绍（旋窑的工作原理、结构、用途和主要规格一. 回转窑（旋窑）的工作原理回转窑（旋窑）是一个有一定斜度的圆筒状物，斜度为3～3.5%，借助窑的转动来促进料在回转窑（旋窑）内搅拌，使料互相混合、接触进行反应。

窑头喷煤燃烧产生大量的热，热量以火焰的辐射、热气的对流、窑砖(窑皮)传导等方式传给物料。

物料依靠窑筒体的斜度及窑的转动在窑内向前运动。

（1）回转窑（旋窑）一方面是燃烧设备，煤粉在其中燃烧产生热量；同时也是传热设备，原料吸收气体的热量进行煅烧。

另外有时输送设备，将原料从进料端输送到出料端。

而燃料燃烧、传热及原料运动三者间必须合理配合，才能使燃料燃烧所产生的热量能在原料通过回转窑（旋窑）的时间内及时传给原料，已到达高产、优质、低消耗的目的。

（2）原料颗粒在回转窑（旋窑）内运动情况是比较复杂的。

如果假定原料颗粒在窑壁上及原料层内部没有滑动现象时，通常认为原料运动是这样：原料在摩擦力的作用下与窑壁一起像一个整体一样慢慢升起，当转到一定的高度时，即原料层表面与水平面形成的角度等于原料的堆积角时，则原料颗粒在重力的作用下，沿料层滑落下来。

由于回转窑（旋窑）有一定倾斜度，而原料颗粒滚动时，沿着斜度的最大方向下降，因此向前移动了一定的距离。

当原料在窑内运动时，原料颗粒的运动方式有周期性的变化，或埋在料层里面与窑一起向上运动，或到料层表面上而降落下来。

但只有在原料颗粒沿表面层降落的过程中，它才能沿着窑长方向前进。

原料在窑内运动的情况将影响到原料在窑内的停留时间（即原料受热时间）；原料在窑内的填充系数（即原料受热面积）；原料粒度翻动情况，也影响到原料的均匀性（即影响到燃烧产物与原料的表面温度）。

各种运动条件对中心角的影响，也就是对原料颗粒填充系数的影响，必须加以注意。

如果要在窑内保持一定的填充系数，就需使窑的转速和喂料速度互相配合，并保持一定比例；这也是提高产量、质量，稳定热力制度，克服结团等的工艺条件。

二. 回转窑（旋窑）的结构窑体的主要结构包括有:1. 窑壳，它是回转窑（旋窑）的主体，窑壳钢板厚度在40mm左右的钢板，胎环的附近，因为承重比较大，此处的窑壳钢板要厚一些。

回转窑工作原理及结构回转窑是一种重要的工业设备，广泛应用于水泥生产、冶金、化工等行业。

它具有高效、节能、环保等特点，对于生产过程中的物料烧结、干燥等工序起着关键作用。

本文将详细介绍回转窑的工作原理及结构。

一、工作原理回转窑是一种圆筒形设备，其内部设置有一定角度的倾斜角度。

物料由窑头端进入，经过窑筒内部的滚动和翻转运动，在重力和热力的作用下，完成烧结或干燥的过程，最终从窑尾端排出。

1. 物料进料：物料由送料装置通过窑头端的进料管道进入回转窑内。

进料管道通常设置有防止物料回流的装置，确保物料正常进入窑筒。

2. 热源供给：回转窑的工作需要热源供给，常用的热源有煤粉、天然气、重油等。

热源通过燃烧室燃烧产生的高温烟气进入回转窑内，为物料提供所需的热量。

3. 物料烧结或干燥：物料在回转窑内经过滚动和翻转运动，与高温烟气进行热交换。

在高温烟气的作用下，物料中的水分蒸发，同时发生化学反应，实现烧结或干燥的目的。

4. 烟气处理：烟气在与物料的热交换过程中，会带走部分物料中的有害气体和粉尘。

为了保护环境，需要对烟气进行处理，常见的处理方式包括除尘、脱硫、脱硝等。

5. 产物排放：经过烧结或干燥的物料从窑尾端排出，通常通过排料装置将物料顺利排出。

排料装置的设计要考虑物料的流动性和排出的均匀性，以确保物料的质量。

二、结构组成回转窑的结构由以下几个部分组成：1. 窑筒：回转窑的主体部分，由一段段相互连接的圆筒构成。

窑筒通常由耐火材料或耐高温合金钢板制成，以承受高温和物料的冲击。

2. 驱动装置：回转窑的运转需要驱动装置提供动力。

常见的驱动装置有齿轮传动、液压传动和电机驱动等。

驱动装置能够使回转窑保持适当的转速，确保物料在窑筒内的均匀受热。

3. 轴承支撑：回转窑的转动需要轴承支撑，以降低摩擦和磨损。

通常在窑筒两端设置轴承座，支撑起回转窑的重量。

轴承座通常采用滚动轴承或滑动轴承。

4. 密封装置：为了防止烟气和物料的泄漏，回转窑需要设置密封装置。

回转窑工作原理回转窑是一种常用的工业设备，广泛应用于水泥生产、冶金、化工等行业。

它通过回转筒的旋转来完成物料的热处理、干燥、煅烧等工艺过程。

本文将详细介绍回转窑的工作原理及其相关参数。

一、回转窑的结构和组成部份回转窑主要由筒体、端盖、轮胎、支撑滚筒、传动装置和密封装置等组成。

1. 筒体：筒体是回转窑的主体部份，通常由钢板焊接而成。

其内部通常分为预热区、煅烧区和冷却区。

2. 端盖：回转窑的两端分别安装有端盖，用于固定轮胎和支撑滚筒，并保证物料不会从两端泄漏。

3. 轮胎：回转窑的外部安装有一对轮胎，通常由铸铁制成。

轮胎通过轴承支撑滚筒的分量，并通过传动装置使其旋转。

4. 支撑滚筒：支撑滚筒安装在轮胎上，通过滚动轴承支撑筒体的分量，并保证筒体的稳定运行。

5. 传动装置：传动装置通常由机电、减速器和传动轴组成，通过传动轴将机电的动力传递给轮胎，从而驱动回转窑的旋转。

6. 密封装置：为了防止物料和烟气泄漏，回转窑通常配备有密封装置，如密封圈、封头和密封板等。

二、回转窑的工作原理回转窑的工作原理可以简单概括为：物料从一端进入回转窑，随着窑筒的旋转逐渐向另一端挪移，在运动过程中完成热处理、干燥或者煅烧等工艺过程，最终从另一端排出。

具体而言，回转窑的工作过程可以分为以下几个阶段：1. 进料阶段：物料通过进料装置进入回转窑的一端，随着窑筒的旋转逐渐向另一端挪移。

进料装置通常由送料斗、螺旋输送机或者气力输送装置等组成。

2. 预热阶段：物料在回转窑的预热区被加热，以提高物料的温度。

预热区通常采用燃烧器或者燃料油等燃料进行加热，将热量传递给物料。

3. 煅烧阶段：在回转窑的煅烧区，物料经过高温处理，发生化学反应，以达到所需的煅烧效果。

煅烧区通常采用燃烧器或者煤粉等燃料进行加热，使物料达到所需的煅烧温度。

4. 冷却阶段：在回转窑的冷却区，物料被冷却至所需的温度。

冷却区通常采用风冷或者水冷等方式进行冷却，以降低物料的温度。

5. 排出阶段：经过热处理、干燥或者煅烧等工艺过程后，物料从回转窑的另一端排出。

回转窑回转窑简介：回转窑为稍微倾斜的卧式圆筒形焙烧炉，炉料一次装入，一边从旋转的炉壁下，一边搅拌最后从出料端排出。

回转窑是一个综合设备，具备多项功能。

一是物料输送设备，二是煅烧设备，三是传热设备。

回转窑的规格是用筒体的内经和长度表示的。

如Ø3.5m x 135m回转窑，表示筒体内径为3.5m，窑长度为135m。

回转窑结构：回转窑由筒体及窑衬、滚圈、支撑装置、传动装置、窑头罩、窑尾罩、燃烧器、热交换器及喂料设备等部分组成。

回转窑工作原理：燃料与一次空气由窑头喷入，燃烧后产生的热烟气在向窑尾运动的过程中，将热量传给物料,温度逐渐降低，最后由窑尾排出。

生料在向窑头运动的同时，温度逐渐升高，并进行一系列物理、化学反应，烧成熟料由窑头卸出，进入冷却机。

具体细节请咨询上海永先机械制造有限公司客服。

回转窑的操作：回转窑燃烧熟料的质量和产量，除与配料、设备等因素有关外，在相当大程度上取决于回转窑的看火操作与控制。

回转窑的操作一般包括：开窑、点火、挂窑皮、回转窑的正常操作及不正常操作。

详情咨询上海永先机械客服。

回转窑在冶金中的应用：回转窑生产能力大，机械化程度高，维护及操作简单，适用多种工业原料的烧结、焙烧、挥发、煅烧、离析等过程，因而被广泛用于冶金、水泥、耐火材料、化工等领域。

（1）铅锌挥发。

冶金过程中，将各种含铅锌及挥发性元素的渣料，如锌焙砂浸出残渣、铜、铅鼓风机的含锌炉渣，配以少量的还原剂进行还原挥发，最终以氧化物形态提取铅、锌。

（2）焙烧。

用于锌烟尘的二次脱硫焙烧、镍锍的二次焙烧，硫化铜精矿氧化焙烧、含硒阳极泥的硫酸化还原挥发焙烧、铅精矿电炉熔炼的制粒二次焙烧等。

（3）稀有元素的挥发富集。

用于处理竖罐炼锌的罐渣，也可用来处理氧化锌浸出残渣。

只要残渣中含碳量大于30%，即可不必添加还原剂，直接挥发、富集其中的铟、锗、镉等元素。

（4）氯化焙烧。

应用回转窑氯化焙烧的黄铁矿烧渣球团和难选锡中矿球团，以氯化物形态提取有色金属，最后产出球团渣，用于高炉炼铁。

回转窑工作原理回转窑是一种常见的工业设备，广泛应用于水泥生产、冶金、化工等行业。

它通过旋转来完成物料的烧结、干燥、煅烧等工艺过程。

本文将详细介绍回转窑的工作原理及其相关参数。

一、回转窑的结构回转窑通常由筒体、轮胎、齿轮环、传动装置、支撑装置和密封装置等组成。

1. 筒体：筒体是回转窑的主体部分，通常由钢板制成，内部衬有耐高温的耐火材料。

筒体的直径和长度可以根据工艺要求进行设计。

2. 轮胎：回转窑的筒体通过轮胎支撑并沿着水平方向旋转。

轮胎通常由钢板制成，具有足够的强度和刚度。

3. 齿轮环：齿轮环位于轮胎的外部，通过齿轮与传动装置相连，使回转窑能够旋转。

齿轮环通常由钢铸造而成，具有良好的耐磨性和耐腐蚀性。

4. 传动装置：传动装置通常由电机、减速器和联轴器组成，通过驱动轮胎和齿轮环的旋转。

传动装置的选型应根据回转窑的直径和转速进行合理设计。

5. 支撑装置：支撑装置用于支撑回转窑的重量，并保证其在旋转过程中的稳定性。

常见的支撑装置有滑动轴承和滚动轴承等。

6. 密封装置：密封装置用于防止物料和烟气从回转窑中泄漏。

常见的密封装置有机械密封、气体密封和水封等。

二、回转窑的工作原理回转窑的工作原理可以简单概括为：物料在回转窑内由于重力和回转运动的作用下，逐渐向前推进，并在高温下完成烧结、干燥、煅烧等工艺过程。

1. 物料进料：物料从回转窑的进料端进入，通常是通过喂料装置将物料均匀地分布在回转窑的内壁上。

2. 热风进入：燃烧器产生的热风通过回转窑的进风口进入，与物料进行热交换。

3. 物料热解：在回转窑的高温环境下，物料中的水分和有机物逐渐蒸发和分解。

4. 煅烧过程：物料在回转窑中逐渐升温，达到煅烧温度后发生化学反应，形成所需的产物。

5. 烟气排出：经过煅烧后，产生的烟气从回转窑的排气口排出，通常经过除尘装置净化后排放。

6. 物料出料：经过煅烧后的物料从回转窑的出料端排出，并通过输送设备进行后续处理或储存。

三、回转窑的关键参数回转窑的工作效果和产品质量受到多个参数的影响，下面列举了一些关键参数：1. 回转速度：回转速度是指回转窑的转速，通常以转/分钟来表示。

回转窑工作原理回转窑是一种常用的工业设备，广泛应用于水泥生产、石灰生产、冶金行业等领域。

它通过旋转的方式将原料进行加热和化学反应，从而实现物质的转化和处理。

本文将详细介绍回转窑的工作原理。

一、回转窑的结构和组成部份回转窑通常由筒体、托轮装置、传动装置、支撑装置、烟气处理装置等组成。

1. 筒体：回转窑的筒体是一个长而细的圆筒形结构，由耐火材料或者耐高温材料制成。

筒体内部份为不同的区域，包括预热区、煅烧区和冷却区。

2. 托轮装置：托轮装置通常由数个托轮和托轮支撑架组成，用于支撑和带动回转窑的旋转运动。

3. 传动装置：传动装置通常由电动机、减速器和齿轮组成，用于提供回转窑的旋转动力。

4. 支撑装置：支撑装置用于支撑整个回转窑的分量，并确保其稳定运行。

5. 烟气处理装置：烟气处理装置用于处理回转窑产生的废气和粉尘，以减少对环境的污染。

二、回转窑的工作原理回转窑的工作原理可以分为以下几个步骤：1. 上料和预热：原料通过进料口被输送到回转窑的预热区。

在预热区，原料被加热至一定温度，以提高煅烧过程的效率。

2. 煅烧：预热后的原料进入煅烧区，此时回转窑开始旋转。

在煅烧区，原料在高温下发生化学反应，从而实现物质的转化。

不同的原料和工艺要求会有不同的煅烧温度和时间。

3. 冷却：煅烧后的物料进入冷却区，通过与冷却气体的接触，使物料迅速冷却，并减少其温度。

4. 卸料：冷却后的物料从回转窑的出料口排出，进入下一个处理阶段或者储存。

三、回转窑的应用领域回转窑广泛应用于水泥生产、石灰生产、冶金行业等领域。

1. 水泥生产：回转窑是水泥生产线中的关键设备之一。

在水泥生产过程中，原料经过预热、煅烧和冷却等阶段，最平生成水泥熟料。

2. 石灰生产：回转窑也被用于石灰生产过程中。

通过高温煅烧石灰石，将其转化为生石灰或者熟石灰。

3. 冶金行业：回转窑在冶金行业中用于焙烧矿石和冶炼废料，以提取有价值的金属物质。

四、回转窑的优点和注意事项回转窑具有以下优点：1. 适合性广：回转窑适合于多种原料和工艺要求，可处理多种物料。

回转窑设备及工作原理回转窑是一种常见的旋转式热处理设备，主要用于水泥熟料的生产和其他煅烧过程。

它通过将原料在高温下进行煅烧，使其发生化学反应，将其转化为所需的产品，如水泥熟料、石灰等。

回转窑的主要组成部分包括筒体、头尾炉头、焚烧装置和驱动部分。

筒体是回转窑的主体，通常由耐火材料和一定的钢结构组成。

它是一个长而细的圆筒形结构，可以旋转，以便于原料在筒体中均匀受热。

筒体内壁常常具有各种形状的障碍物，可以提高原料与气体之间的接触，促进热量传递和化学反应的进行。

头尾炉头是连接筒体和其他设备的部分。

头炉头通常设有进料管和排气管，用于将原料和燃料进入筒体，并将燃烧产生的气体排出筒体。

尾炉头通常设有尾气管，用于排出经过筒体后的燃烧产物。

焚烧装置是回转窑的燃烧部分，用于提供所需的热能。

常见的焚烧装置有燃烧器和燃烧室。

燃烧器将燃料和空气混合后喷入燃烧室，燃烧产生的高温气体通过筒体内流动，将筒体内的原料加热并进行煅烧。

燃烧室通常位于筒体的一端，燃料和空气由头炉头进入，燃烧产物由尾炉头排出。

驱动部分是用于驱动筒体旋转的部分，通常由电机、减速机和传动装置组成。

电机提供动力，通过减速机和传动装置将动力传递给筒体，使其旋转。

驱动部分通常位于筒体的一端，与燃烧部分相对应。

回转窑的工作原理主要分为物理过程和化学过程两个方面。

物理过程是指原料在高温下的物理改变。

原料在筒体中旋转，受到燃烧产生的高温气体的加热，逐渐升温并发生物理变化。

在不同温度下，原料的结构和性质会发生改变，例如失水、脱碳、煅烧等。

化学过程是指原料在高温下的化学反应。

原料在加热过程中发生各种化学反应，转化为所需的产物。

水泥熟料生产过程中的主要化学反应有石灰石分解、石膏分解等。

这些反应主要发生在筒体中的高温区域。

回转窑的优点包括温度控制方便、适应性强、操作简便等。

它可以通过调节燃料的量和供氧量来控制筒体内的温度，适应不同的生产需求。

此外，由于筒体的旋转，原料可以在筒体中均匀受热，促进热量传递和化学反应的进行。

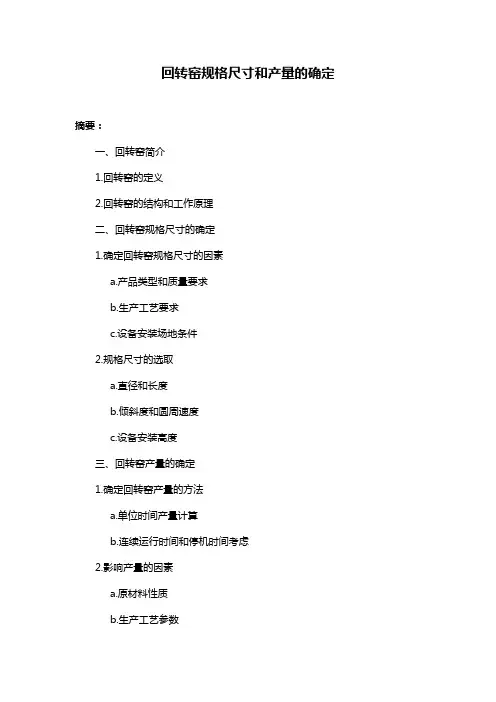

回转窑规格尺寸和产量的确定摘要：一、回转窑简介1.回转窑的定义2.回转窑的结构和工作原理二、回转窑规格尺寸的确定1.确定回转窑规格尺寸的因素a.产品类型和质量要求b.生产工艺要求c.设备安装场地条件2.规格尺寸的选取a.直径和长度b.倾斜度和圆周速度c.设备安装高度三、回转窑产量的确定1.确定回转窑产量的方法a.单位时间产量计算b.连续运行时间和停机时间考虑2.影响产量的因素a.原材料性质b.生产工艺参数c.设备维护和运行状态四、案例分析1.某企业回转窑规格尺寸和产量确定过程2.结果和效果分析正文：回转窑是一种广泛应用于水泥、冶金、化工等行业的烧结设备。

它通过高温对物料进行加热、煅烧和分解，从而实现对原材料的转化。

本文将详细介绍回转窑规格尺寸和产量的确定方法。

首先，回转窑的规格尺寸包括直径、长度、倾斜度和圆周速度等参数。

这些参数的选取主要取决于产品类型和质量要求、生产工艺要求以及设备安装场地条件。

例如，对于生产高质量的水泥产品，需要选择直径较大、长度较长的回转窑，以保证物料在窑内受热均匀，提高产品质量。

同时，倾斜度和圆周速度的选取也需要根据实际生产工艺需求进行调整。

其次，回转窑的产量是指单位时间内的产品生产数量。

产量的确定需要综合考虑原材料性质、生产工艺参数以及设备维护和运行状态等因素。

其中，单位时间产量计算是基础，需要根据实际生产工艺和设备参数进行修正。

此外，连续运行时间和停机时间也需要纳入考虑，以确保生产效率和经济效益。

以某企业回转窑为例，通过对比分析不同规格尺寸和产量方案，最终确定了一套合适的参数。

结果显示，在优化后的参数下，回转窑的运行效率得到了显著提高，产品质量和产量也达到了预期目标。

总之，回转窑规格尺寸和产量的确定是一个复杂的过程，需要根据多种因素进行综合分析。
