回转窑的结构

回转窑工作原理及结构引言概述：回转窑是一种常见的工业设备，广泛应用于水泥生产、冶金、化工等行业。

本文将详细介绍回转窑的工作原理及结构，以匡助读者更好地理解其运行机制。

一、回转窑的工作原理1.1 热传导原理：回转窑的工作原理基于热传导原理。

当窑筒内部加热时，热量通过窑筒内壁传导到物料上，使其升温。

物料在高温下发生化学反应，并逐渐转化为所需的产品。

1.2 内外壁传热：回转窑内外壁传热方式不同。

内壁传热主要通过辐射和对流传热，而外壁传热主要通过对流传热。

内外壁传热的不同方式使得回转窑内外温度分布不均，从而实现物料的热处理。

1.3 物料流动与混合：回转窑内的物料在转筒的作用下不断流动，并与热气体进行充分的混合。

这种流动与混合的过程有助于加快热量传递速度，提高物料的热处理效率。

二、回转窑的结构2.1 窑筒：回转窑的主体部份是由长筒形的窑筒组成，通常由钢板制成。

窑筒具有一定的倾角，以便物料在回转过程中顺利流动。

2.2 驱动装置：回转窑的转动是通过驱动装置实现的。

常见的驱动装置有齿轮传动和液压传动两种形式。

齿轮传动通常用于较小的回转窑，而液压传动适合于较大的回转窑。

2.3 冷却装置：为了控制回转窑内部的温度，回转窑通常配备了冷却装置。

冷却装置可以通过喷淋水或者循环水的方式，将窑筒内的温度降低到所需的范围。

三、回转窑的应用3.1 水泥生产：回转窑在水泥生产中起着至关重要的作用。

它可以将石灰石和黏土等原料煅烧成水泥熟料，并通过冷却装置进行降温，最终得到水泥产品。

3.2 冶金行业：在冶金行业中，回转窑主要用于矿石的焙烧和还原。

通过回转窑的高温处理，可以使矿石中的有害物质得到去除，并提高矿石的还原率。

3.3 化工行业：化工行业中的一些反应需要在高温条件下进行，回转窑可以提供所需的高温环境。

例如，回转窑可用于有机物的燃烧、催化剂的制备等。

四、回转窑的优势与挑战4.1 优势：回转窑具有体积大、处理能力强、适应性广等优势。

回转窑简介回转窑是一种用于煅烧原料的旋转设备，是干法水泥生产线中最重要的设备之一。

它特别适用于长时间连续煅烧，从而使原料充分发生化学反应，生产出高质量的水泥熟料。

回转窑的结构由筒体、支撑装置、驱动装置、轴承装置、密封装置和热交换设备等组成。

筒体通常为钢筋混凝土结构，内壁以耐火砖砌筑，以耐高温、耐磨和耐腐蚀的材料制成。

支撑装置通过轴承将筒体与基础连接，使其可以稳固地旋转。

驱动装置一般采用电动机和齿轮箱组成的传动装置，传递动力给筒体，使其顺时针或逆时针旋转。

轴承装置用于支撑和转动筒体，通常由滚动轴承和滑动轴承组成。

密封装置用于防止高温烟气和粉尘外泄，保证生产环境的清洁和安全。

热交换设备则用于将回转窑排出的烟气进行热能回收和利用，提高能源利用效率。

在回转窑的工作过程中，原料从入口处进入筒体，并随着筒体的旋转逐渐向出口处移动。

在煅烧过程中，原料经历一系列的物理和化学变化，最终转化为水泥熟料。

整个过程可以分为干燥区、预热区、煅烧区和冷却区四个阶段。

在干燥区，由于回转窑内部温度较低，原料中的水分得以蒸发，从而使原料脱水。

在预热区，高温烟气进入回转窑与原料进行热交换，使其逐渐升温。

在煅烧区，原料达到足够高的温度，使其发生化学反应，生成水泥熟料的主要成分。

在冷却区，较低温度的烟气冷却熟料，使其从高温状态恢复到室温。

最后，熟料从出口处排出，经过破碎和磨煤机加工后成为水泥成品。

回转窑具有许多优点，使其成为水泥生产线中不可或缺的设备。

首先，由于回转窑的连续运转特性，可以实现高效的大规模生产，提高生产能力。

其次，由于回转窑具有较大的热容量，能够有效地利用各种燃料的热能，降低能源消耗。

再者，回转窑内部温度和气氛可以进行精确控制，从而保证了水泥熟料的质量和稳定性。

最后，由于回转窑的结构紧凑，占地面积相对较小，可以适应各种场地条件。

然而，回转窑也存在一些问题和挑战。

首先，由于回转窑内部温度很高，对设备材料和热工性能要求较高，增加了设备的制造难度和成本。

回转窑工作原理及结构一、工作原理回转窑是一种重要的工业设备，广泛应用于水泥、冶金、化工等行业。

其工作原理是通过回转窑的旋转运动，将原料在高温下进行热处理，实现物料的干燥、煅烧、还原等工艺过程。

回转窑的工作原理可以简单描述为：原料从窑尾进料口进入回转窑内，随着回转窑的旋转，原料在窑内逐渐向窑头挪移。

在回转窑内，原料受到高温燃烧气体和热风的作用，发生物理和化学变化。

最终，经过一段时间的处理，原料在窑头处排出，并完成热处理过程。

二、结构组成回转窑的结构组成主要包括以下几个部份：1. 窑筒：窑筒是回转窑的主体部份，通常由钢板焊接而成。

窑筒的内壁通常采用耐火材料，以承受高温和化学侵蚀。

2. 骨架：骨架是支撑和固定窑筒的重要组成部份，通常由钢材制成。

骨架的稳定性和强度对于回转窑的正常运行至关重要。

3. 驱动装置：回转窑的旋转是由驱动装置实现的。

常见的驱动装置包括机电、液压驱动系统等。

驱动装置通过传动装置将动力传递给回转窑，使其旋转。

4. 轴承支撑装置：轴承支撑装置用于支撑和固定回转窑的轴承，确保回转窑的旋转平稳。

轴承通常采用滚动轴承或者滑动轴承。

5. 燃烧装置：燃烧装置用于提供高温燃烧气体和热风，为回转窑提供所需的热能。

常见的燃烧装置包括燃烧炉、燃烧器等。

6. 冷却装置：冷却装置用于冷却回转窑内的物料和排出的热风。

常见的冷却装置包括冷却器、风机等。

7. 进料和排料装置：进料装置用于将原料送入回转窑，排料装置用于将处理后的物料从回转窑中排出。

进料和排料装置通常采用输送带、斗式提升机等。

三、工作参数回转窑的工作参数对于其正常运行和工艺效果具有重要影响。

常见的工作参数包括：1. 旋转速度：回转窑的旋转速度决定了物料在窑内停留的时间，对于不同工艺过程有不同的要求。

2. 倾角：回转窑的倾角决定了物料在窑内的运动轨迹和物料层厚度，对于热传导、物料均匀性等有影响。

3. 内径和长度：回转窑的内径和长度决定了窑的处理能力和物料的停留时间。

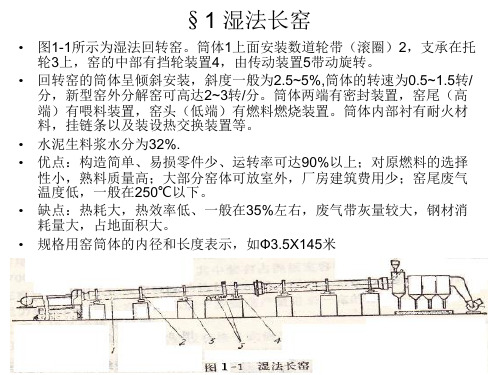

回转窑的结构及工作原理概述回转窑的结构及工作原理概述回转窑的筒体由钢板卷制而成，筒体内镶砌耐火衬，且与水平线成规定的斜度，由3个轮带支承在各挡支承装置上，在入料端轮带附近的跨内筒体上用切向弹簧板固定一个大齿圈，其下有一个小齿轮与其啮合。

正常运转时，由主传动电动机经主减速器向该开式齿轮装置传递动力，驱动回转窑。

物料从窑尾（筒体的高端）进入回转窑内煅烧。

由于筒体的倾斜和缓慢的回转作用，物料既沿圆周方向翻滚又沿轴向（从高端向低端）移动，继续完成其工艺过程，最后，生成熟料经窑头罩进入冷却机冷却。

燃料由窑头喷入窑内，燃烧产生的废气与物料进行交换后，由窑尾导出。

本设计不含燃料的燃烧器。

该窑在结构方面有下列主要特点：1、简体采用保证五项机械性能（σa、σb、σ%、αk和冷弯试验）的 20g及Q235－B钢板卷制，通常采用自动焊焊接。

筒体壁厚：一般为25mm，烧成带为32mm,轮带下为65mm，由轮带下到跨间有38mm厚的过渡段节，从而使筒体的设计更为合理，既保证横截面的刚性又改善了支承装置的受力状态。

2、在筒体出料端有耐高温、耐磨损的窑口护板，筒体窑尾端由一米长1Cr18Ni9Ti钢板制作。

其中窑头护板与冷风套组成分格的套筒空间，从喇叭口向筒内吹冷风冷却窑头护板的非工作面，以有利该部分的长期安全工作，在筒体上套有三个矩形实心轮带。

轮带与筒体垫板间的间隙由热膨胀量决定，当窑正常运转时，轮带能适度套在筒体上，以减少筒体径向变形。

3、传动系统用单传动，由变频电动机驱动硬齿面三级圆柱齿轮减速器，再带动窑的开式齿轮副，该传动装置采用胶块联轴器，以增加传动的平稳性，设有连接保安电源的辅助传动装置，可保证主电源中断时仍能盘窑操作，防止筒体弯曲并便利检修。

4、回转窑窑头密封采用罩壳气封、迷宫加弹簧刚片双层柔性密封装置。

通过喇叭口吹入适量的冷空气冷却护板，冷空气受热后从顶部排走；通过交迭的耐热弹簧钢片下柔性密封板压紧冷风套筒体，保证在窑头筒体稍有偏摆时仍能保持密封作用。

「回转窑的结构及工作原理概述」回转窑是一种重要的石化设备，主要用于生产水泥、石灰和其他物料的烧结。

在回转窑中，物料在高温下进行热处理，通过旋转机构使物料在窑内均匀受热，从而实现物料的烧结和热解过程。

以下将对回转窑的结构及工作原理进行概述。

一、回转窑的结构回转窑主要由筒体、托轮、支撑装置、驱动装置以及热气流系统等组成。

1.筒体：回转窑的筒体呈长圆筒状，通常由优质耐火材料制成。

筒体内部呈一定的倾斜角度，通常约为1-5度，这样可以使物料在窑内顺利滚动。

窑筒内部通常分为预热区、烧结区和冷却区。

2.托轮：托轮是回转窑的重要组成部分，用于支撑和带动回转筒体的旋转。

托轮通常由钢筋混凝土或铸钢等材料制成，通过托轮与筒体联接，运用驱动装置使整个筒体旋转。

3.支撑装置：支撑装置主要用于支撑和固定回转窑的筒体。

通常有滚动轴承和摩擦支撑两种形式。

滚动轴承是较常见的支撑装置，通过滚动轴承将筒体与托轮连接，使其能够顺畅地旋转。

摩擦支撑则是通过油石膏或其他耐磨材料的摩擦力来实现支撑。

4.驱动装置：驱动装置用于带动回转窑的旋转运动，通常由电机、减速器和传动轮等组成。

电机通过传动装置将动力传输给回转窑的轴心，从而实现筒体的旋转。

5.热气流系统：热气流系统用于提供燃料和空气等物质，使回转窑达到所需的高温。

燃料燃烧产生的高温烟气通过燃烧室喷入窑筒，与物料进行热交换。

二、回转窑的工作原理回转窑的工作原理主要是通过筒体的旋转和热气流的流动来实现物料的热处理。

1.物料进料：原料通过送料装置进入窑筒，从窑筒的一端加入。

2.预热区：物料在窑筒的进料端首先经过预热区，此时窑筒温度较低，物料开始升温，水分开始蒸发。

燃料燃烧产生的高温烟气经过预热区与物料进行热交换，从而使物料的温度逐渐升高。

3.烧结区：经过预热区后的物料进入烧结区，此时窑筒温度达到较高水平（约1300℃）。

物料在烧结区内进行热解和烧结过程，燃料燃烧产生的高温烟气通过烧结区与物料进行热交换，使物料逐渐烧结成球状颗粒。

回转窑工作原理及结构回转窑是一种常用的工业设备，广泛应用于水泥、冶金、化工等行业。

它以其独特的工作原理和结构特点而备受关注。

本文将详细介绍回转窑的工作原理及结构，帮助读者更好地理解和应用该设备。

一、工作原理回转窑的工作原理主要包括物料的进料、预热、烧结和冷却四个过程。

1. 进料：物料通过进料端进入回转窑，并随着窑筒的旋转逐渐向出料端移动。

2. 预热：物料在进入窑筒后，首先经历预热过程。

在预热区，物料与高温燃烧气体进行热交换，使物料逐渐升温。

3. 烧结：在窑筒的烧结区，物料被加热到足够高的温度，发生化学反应，形成熟料。

这个过程需要足够的时间和温度，以保证熟料的质量。

4. 冷却：熟料在窑筒的冷却区，通过与冷却气体进行热交换，使熟料逐渐冷却，最终成为可用的水泥熟料。

二、结构特点回转窑的结构主要包括筒体、扶正轮、齿圈、润滑装置和传动装置等。

1. 筒体：回转窑的筒体是由钢板焊接而成的圆筒形结构。

它具有足够的强度和刚度，能够承受窑内物料的重量和旋转力矩。

2. 扶正轮：扶正轮位于窑筒的两端，通过扶正轮的支撑和固定，保证窑筒的正常运转。

扶正轮一般由铸铁或铸钢制成，具有耐磨和耐高温的特点。

3. 齿圈：齿圈位于扶正轮的外侧，与传动装置相连接。

它通过与传动装置的齿轮啮合，驱动窑筒的旋转运动。

4. 润滑装置：润滑装置用于保证回转窑的正常运转和减少摩擦损失。

常见的润滑方式包括油脂润滑和油气润滑等。

5. 传动装置：传动装置用于提供足够的动力，驱动回转窑的旋转运动。

常见的传动方式包括电动机驱动、液压驱动和齿轮传动等。

三、应用领域回转窑广泛应用于水泥生产、冶金和化工等行业。

具体应用领域包括：1. 水泥生产：回转窑是水泥生产过程中的核心设备之一。

它能够将原料烧结成熟料，用于水泥生产。

2. 冶金行业：回转窑在冶金行业中主要用于焙烧矿石和精矿，以提取有用的金属元素。

3. 化工行业：回转窑在化工行业中主要用于石油焦的生产和处理，以及有机化合物的热解和煅烧等。

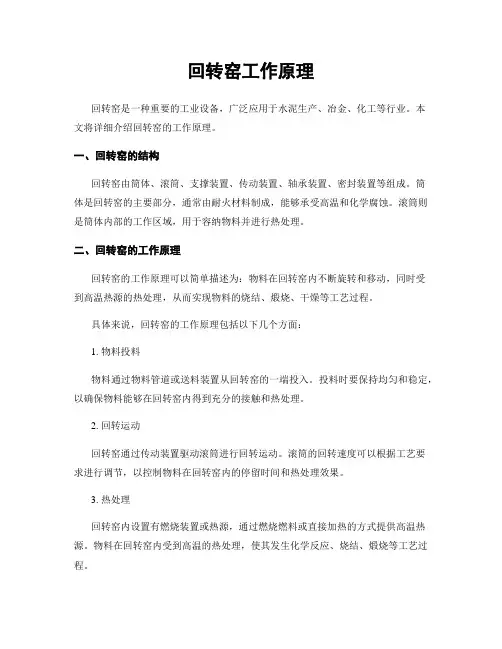

回转窑工作原理回转窑是一种重要的工业设备，广泛应用于水泥生产、冶金、化工等行业。

本文将详细介绍回转窑的工作原理。

一、回转窑的结构回转窑由筒体、滚筒、支撑装置、传动装置、轴承装置、密封装置等组成。

筒体是回转窑的主要部分，通常由耐火材料制成，能够承受高温和化学腐蚀。

滚筒则是筒体内部的工作区域，用于容纳物料并进行热处理。

二、回转窑的工作原理回转窑的工作原理可以简单描述为：物料在回转窑内不断旋转和移动，同时受到高温热源的热处理，从而实现物料的烧结、煅烧、干燥等工艺过程。

具体来说，回转窑的工作原理包括以下几个方面：1. 物料投料物料通过物料管道或送料装置从回转窑的一端投入。

投料时要保持均匀和稳定，以确保物料能够在回转窑内得到充分的接触和热处理。

2. 回转运动回转窑通过传动装置驱动滚筒进行回转运动。

滚筒的回转速度可以根据工艺要求进行调节，以控制物料在回转窑内的停留时间和热处理效果。

3. 热处理回转窑内设置有燃烧装置或热源，通过燃烧燃料或直接加热的方式提供高温热源。

物料在回转窑内受到高温的热处理，使其发生化学反应、烧结、煅烧等工艺过程。

4. 冷却经过热处理的物料需要进行冷却，以使其达到合适的温度，便于后续工艺操作。

回转窑内通常设置有冷却装置，如风冷装置或水冷装置，用于降低物料的温度。

5. 排料冷却后的物料从回转窑的另一端排出。

排料时要确保物料的均匀性和稳定性，以满足后续工艺的要求。

三、回转窑的应用回转窑广泛应用于水泥生产、冶金、化工等行业。

具体应用包括以下几个方面：1. 水泥生产回转窑是水泥生产过程中的关键设备之一。

通过回转窑的热处理，将原料中的水分蒸发，使其发生化学反应，最终得到水泥熟料。

2. 冶金行业回转窑在冶金行业中用于煅烧矿石、焦炭等物料，以提取有用的金属元素或制备金属氧化物。

3. 化工行业回转窑在化工行业中用于进行催化剂的活化、固体废物的处理、有机物的热解等工艺过程。

4. 其他行业回转窑还可以应用于其他行业，如陶瓷、食品加工等，用于干燥、烧结等工艺过程。

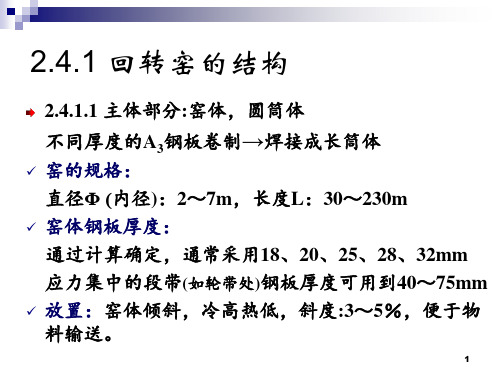

回转窑（旋窑）的结构窑体的主要结构包括有:1. 窑壳，它是回转窑（旋窑）的主体，窑壳钢板厚度在40mm左右的钢板，胎环的附近，因为承重比较大，此处的窑壳钢板要厚一些。

窑壳的内部砌有一层200mm左右的耐火砖。

窑壳在运转的时候，由于高温及承重的关系，窑壳会有椭园型的变形，这样就会对窑砖产生压力，影响窑砖的寿命。

在窑尾大约有一米长的地方为锥形，使从预热机进料室来的料能较为顺畅地进入到窑内。

2. 胎环、支持滚轮、轴承、胎环与支持滚轮都是用来支撑窑的重量用。

胎环是套在窑壳上，它与窑壳间并没有固定，窑壳与胎还之间是加有一块铁板隔开，使胎环与窑壳间保留一定间隙，不能太大也不能过小。

如果间隙太小，窑壳的膨胀受到胎环的限制，窑砖容易破坏。

如果间隙太大，窑壳与胎环间相对移动、磨擦更加利害，也会使窑壳的椭圆变形更加严重。

通常要在二者间加润滑油。

我门可以通过窑壳与胎环间的相对运动来凭估计窑壳的椭圆变形程度。

窑壳与胎环之间存在着热传导率的差异，必需借助外部的风车来帮助窑壳散热，平衡减小两者间的温差。

否则窑壳的膨胀会受到胎环的限制。

在开窑时，窑壳的升温速率高于胎环，窑工必须控制回转窑（旋窑）的升温速率在50℃/h，这样有利保护窑砖。

通常托轮要比轮带宽50-100mm毫米左右，滚轮轴承是采用巴氏合金，如果轴承失去润滑，会使轴承因温度过高而烧坏。

在轴承处都有冷却水进行循环冷却。

为减少窑壳对胎环的热辐射，造成托轮温度过高，在二者之间都加有隔热板来减少热辐射。

回转窑（旋窑），一般有2组到3组托轮。

3. 止推滚轮止推滚轮就是限制回转窑（旋窑）吃下或吃上时的极限开关。

因为支持滚轮要比窑胎宽一些，为使托轮与轮带能够上下移动，磨损均匀。

在胎环的端面设有止推滚轮。

止推滚轮只是起到阻挡的作用，滚轮本身并没有动力。

窑体的吃上吃下是靠滚轮的偏位，将托轮与窑的中心线有一定角度，让托轮给窑体有向上的力，使窑壳上移。

有时撒一些生料粉或将托轮擦干净，增大其磨擦系数，也可使窑体上移。

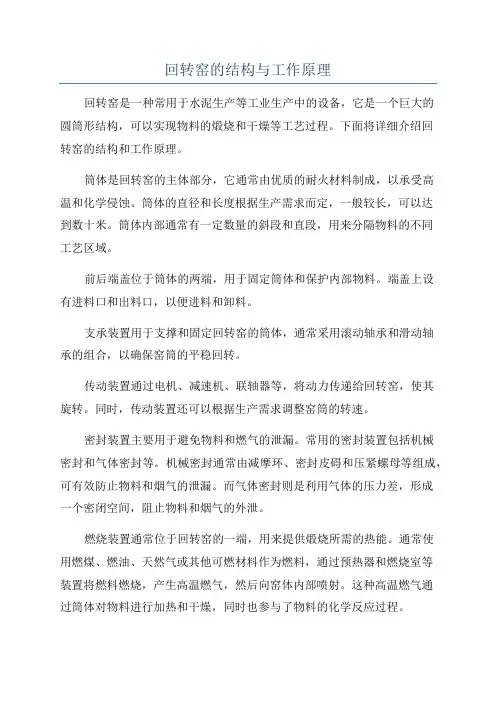

回转窑的结构与工作原理回转窑是一种常用于水泥生产等工业生产中的设备，它是一个巨大的圆筒形结构，可以实现物料的煅烧和干燥等工艺过程。

下面将详细介绍回转窑的结构和工作原理。

筒体是回转窑的主体部分，它通常由优质的耐火材料制成，以承受高温和化学侵蚀。

筒体的直径和长度根据生产需求而定，一般较长，可以达到数十米。

筒体内部通常有一定数量的斜段和直段，用来分隔物料的不同工艺区域。

前后端盖位于筒体的两端，用于固定筒体和保护内部物料。

端盖上设有进料口和出料口，以便进料和卸料。

支承装置用于支撑和固定回转窑的筒体，通常采用滚动轴承和滑动轴承的组合，以确保窑筒的平稳回转。

传动装置通过电机、减速机、联轴器等，将动力传递给回转窑，使其旋转。

同时，传动装置还可以根据生产需求调整窑筒的转速。

密封装置主要用于避免物料和燃气的泄漏。

常用的密封装置包括机械密封和气体密封等。

机械密封通常由减摩环、密封皮碍和压紧螺母等组成，可有效防止物料和烟气的泄漏。

而气体密封则是利用气体的压力差，形成一个密闭空间，阻止物料和烟气的外泄。

燃烧装置通常位于回转窑的一端，用来提供煅烧所需的热能。

通常使用燃煤、燃油、天然气或其他可燃材料作为燃料，通过预热器和燃烧室等装置将燃料燃烧，产生高温燃气，然后向窑体内部喷射。

这种高温燃气通过筒体对物料进行加热和干燥，同时也参与了物料的化学反应过程。

回转窑的工作原理主要分为物料的运动和热传导两个方面。

物料首先通过进料口被送入回转窑内，并随着窑筒的旋转而逐渐向窑尾移动。

在前端的预热区，物料受到燃烧装置产生的高温燃气的热辐射和传导，逐渐升温和脱水。

接着，在煅烧区，物料进一步受到高温燃气的热辐射和传导作用，发生一系列物理和化学变化。

最后，在窑体的冷却区，物料在冷却空气的作用下，逐渐降温至合适的温度，然后从出料口排出。

热传导是回转窑中物料的热处理过程中的一个重要环节。

在窑筒内部，高温燃气通过与窑壁的接触，将热量传导给窑体，并进一步传导给物料。

回转窑工作原理及结构回转窑是一种常见的工业设备，广泛应用于水泥生产、冶金、化工等行业。

本文将详细介绍回转窑的工作原理及其结构。

一、工作原理回转窑是一种旋转式设备，其工作原理可简单概括为物料在回转窑内受到热源的加热温和流的作用，从而发生化学反应或者物理变化，最终得到所需的产品。

1. 加热过程：回转窑的热源通常为燃烧器，燃烧器产生的高温燃烧气体通过燃烧室进入回转窑内。

物料在回转窑内由于窑壁温和流的加热作用，温度逐渐升高。

加热过程中，物料中的水分逐渐蒸发，有机物质发生分解或者燃烧，从而释放出热量，促进反应的进行。

2. 反应过程：随着回转窑的旋转，物料在窑内不断翻转和混合，使得物料与热气体充分接触，加快了反应速率。

在高温和氧化性气氛下，物料发生氧化、还原、分解、合成等化学反应，从而得到所需的产物。

3. 冷却过程：在回转窑的尾部通常设置有冷却装置，用于快速降低物料温度。

冷却装置通常采用风冷或者水冷方式，通过冷却介质的流动，将物料从高温状态迅速冷却至环境温度，以避免产物再次发生反应。

二、结构组成回转窑的结构主要由以下几个部份组成：1. 窑筒：窑筒是回转窑的主体部份，通常由耐火材料制成，具有一定的耐高温和耐磨损性能。

窑筒呈圆筒形，通过轴承支撑在水平的基础上，可以沿水平轴线旋转。

2. 驱动装置：回转窑的旋转依靠驱动装置实现。

常见的驱动装置有齿轮传动和液压传动两种方式。

齿轮传动通常由机电、减速器和齿轮组成，通过齿轮的啮合实现窑筒的旋转。

液压传动则通过液压系统控制窑筒的转速。

3. 燃烧器：燃烧器是回转窑的热源，通常安装在窑筒的一端。

燃烧器通过燃烧燃料产生高温燃烧气体，将其引入回转窑内，为物料提供加热能量。

4. 冷却装置：冷却装置通常设置在回转窑的尾部，用于降低物料的温度。

常见的冷却装置有风冷器和水冷器两种方式。

风冷器通过强制通风的方式，利用冷风对物料进行冷却。

水冷器则通过水的流动，将热量带走，实现物料的快速冷却。

5. 辅助装置：回转窑还配备有一些辅助装置，如物料进料装置、物料排出装置、气流控制装置等。

回转窑工作原理及结构回转窑是一种常用的热处理设备，广泛应用于水泥、冶金、化工等行业。

它通过旋转的方式将物料进行加热、干燥、煅烧等处理，具有高效、节能、环保等优点。

本文将详细介绍回转窑的工作原理及结构。

一、工作原理回转窑的工作原理基于物料在旋转过程中的热传导、辐射和对流传热。

具体来说，回转窑由一个长而倾斜的筒体组成，筒体内部份为不同的区域，包括进料区、预热区、煅烧区和冷却区。

1. 进料区：物料通过进料口进入回转窑，通过与高温烟气的接触，物料开始升温。

2. 预热区：物料在预热区继续升温，此时烟气中的热量被物料吸收，同时物料中的水分开始蒸发。

3. 煅烧区：物料在煅烧区达到最高温度，此时物料中的有机物和无机物发生化学反应，产生新的化合物。

4. 冷却区：经过煅烧的物料进入冷却区，通过与冷却气体的接触，物料逐渐降温，最终达到出料温度。

二、结构组成回转窑的结构主要由筒体、传动装置、支撑装置、烟气系统和进料系统等组成。

1. 筒体：筒体是回转窑的主体部份，通常由耐火材料制成。

它具有一定的倾斜度，使物料能够顺利地在其中流动。

2. 传动装置：传动装置用于驱动回转窑的旋转运动。

常见的传动装置包括齿轮传动和液压传动等。

3. 支撑装置：支撑装置用于支撑和固定回转窑的筒体，保证其稳定运行。

常见的支撑装置包括滚动轴承和液压支撑装置等。

4. 烟气系统：烟气系统用于将燃烧产生的烟气引导到回转窑中，提供热量。

烟气系统包括燃烧器、烟道和烟气处理设备等。

5. 进料系统：进料系统用于将原料送入回转窑。

进料系统通常包括进料口、送料装置和分料装置等。

三、工作参数回转窑的工作参数对于保证其正常运行和处理效果至关重要。

常见的工作参数包括转速、倾角、进料量、热风温度等。

1. 转速：转速是指回转窑的旋转速度，通常以转/分钟为单位。

转速的选择应根据物料的性质和工艺要求进行调整。

2. 倾角：倾角是指回转窑的倾斜度，通常以度数表示。

倾角的选择应根据物料的流动性和热传导等特性进行调整。

回转窑的结构和工作原理1. 引言回转窑是一种常见的烧结设备，广泛应用于水泥、冶金、化工等行业。

其主要作用是将原料在高温下进行热处理，使其化学成分发生变化，从而得到所需的产品。

本文将详细介绍回转窑的结构和工作原理。

2. 回转窑的结构回转窑主要由筒体、传动装置、支撑装置、烟气处理装置等部分组成。

2.1 筒体回转窑的筒体是一个长而细的圆筒形结构，通常由钢板焊接而成。

筒体内部通常分为预热区、煅烧区和冷却区三个部分。

预热区位于窑头部，用于将原料迅速加热至适宜的热处理温度。

煅烧区位于筒体的中部，用于进行化学反应和烧结过程。

冷却区位于筒体的尾部，用于将产物迅速冷却。

2.2 传动装置回转窑的传动装置通常由电机、减速机、液压装置等组成。

电机提供动力，通过减速机将电机的高速旋转转换为适合回转窑的低速旋转。

液压装置用于控制回转窑的倾斜角度，以调节窑内物料的流动速度和停留时间。

2.3 支撑装置回转窑的支撑装置主要用于支撑和固定回转窑的筒体。

通常由轮带、支撑滚筒、轴承等组成。

轮带固定在筒体外壁上，支撑滚筒通过轴承与轮带连接，承受筒体的重量和旋转力矩。

2.4 烟气处理装置回转窑的烟气处理装置主要用于处理窑内产生的烟气，以保护环境。

通常包括烟囱、除尘器、废气余热回收装置等。

烟囱将烟气排放到大气中，除尘器用于去除烟气中的颗粒物和有害物质，废气余热回收装置用于回收烟气中的热能，提高能源利用效率。

3. 回转窑的工作原理回转窑的工作原理是通过筒体的旋转和热传导来完成的。

下面将详细介绍回转窑在不同区域的工作原理。

3.1 预热区在预热区，燃料和原料由窑头部进入回转窑。

燃料在窑头部燃烧，产生的高温燃烧气体通过筒体内的物料层进行传热，使物料迅速升温。

同时，物料中的水分和挥发分被蒸发和挥发出来，形成水蒸气和挥发物。

这些水蒸气和挥发物随着烟气一起排出窑外。

3.2 煅烧区在煅烧区，物料逐渐升温并开始发生化学反应。

燃烧气体在筒体内与物料接触，将热量传递给物料，使其达到烧结温度。
