标准内六角螺丝规格表大全,看这篇就够了

内六角螺栓及螺母尺寸表
螺母
六角螺母—C级I型六角螺母—A和B级六角薄螺母
（GB/T41-2000）(GB/T6170-2000)
(GB/T6172.1-2000)
标记示例
螺纹规格D=M12、性能级别为5级、不经表面处理、C级的六角螺母：螺母GB/T41-2000 M12 螺纹规格D=M12、性能级别为8级、不经表面处理、A级的I型六角螺母：螺母GB/T6170-2000 M12mm
注(1)：s(最大)的1栏适用于强度8.8及10.9及性状A2-50、A2-70的内容，2栏适用于强度12.9的内容。

但根据双方当事人之间协议，强度12.9的内容也可以适用1栏。

螺纹的公称直径M20以上的s(最大)适用于所有的强度及性状内容。

注(2)：螺纹的公称直径中带括号的尽量不要使用。

备注：1.头部的侧面带有直纹或网纹[参照JIS B 0951(滚花)]。

此时，dk(最大)为该表中的带**的数值。

此外，需要没有滚花的货时，订货人必须指定。

但该dk(最大)为该表中带*的数值。

2.对于螺纹的公称直径建议使用的公称长度(ℓ)为粗线框内的内容。

如果ℓ比虚线位置短的为全螺纹，杆部的不完全螺纹长度约为3P。

3.公称长度(ℓ)比虚线位置长的话，ℓg(最大)及ℓs(最小)根据下式决定。

ℓg(最大)=公称长度(ℓ)-b
参考：内六角螺栓的沉头孔及螺栓孔的尺寸。

内六角螺栓规格表内六角螺栓是一种常见的紧固件，常用于机械设备、汽车制造、航空航天等领域。

内六角螺栓的规格多样化，具体的规格参数对于安装和使用都非常关键。

本文将介绍内六角螺栓的常见规格表，以便读者更好地了解和选购适合自己需求的螺栓。

1. M3 内六角螺栓材质：碳钢规格参数：- 螺纹直径（d）：3mm- 螺纹间距（p）：0.5mm- 全长（L）：6mm ~ 25mm2. M4 内六角螺栓材质：碳钢规格参数：- 螺纹直径（d）：4mm- 螺纹间距（p）：0.7mm- 全长（L）：6mm ~ 40mm3. M5 内六角螺栓材质：碳钢规格参数：- 螺纹直径（d）：5mm- 螺纹间距（p）：0.8mm - 全长（L）：6mm ~ 45mm 4. M6 内六角螺栓材质：碳钢规格参数：- 螺纹直径（d）：6mm- 螺纹间距（p）：1.0mm - 全长（L）：6mm ~ 60mm 5. M8 内六角螺栓材质：碳钢规格参数：- 螺纹直径（d）：8mm- 螺纹间距（p）：1.25mm - 全长（L）：8mm ~ 80mm6. M10 内六角螺栓材质：碳钢规格参数：- 螺纹直径（d）：10mm- 螺纹间距（p）：1.5mm- 全长（L）：10mm ~ 100mm7. M12 内六角螺栓材质：碳钢规格参数：- 螺纹直径（d）：12mm- 螺纹间距（p）：1.75mm- 全长（L）：12mm ~ 120mm以上是一些常见规格的内六角螺栓，可以满足大部分使用场景和需求。

在选择螺栓时，应根据具体的安装环境、承载力要求和设备特点来确定合适的规格。

另外，内六角螺栓的材质也非常重要，一般常用的材质包括碳钢和不锈钢，根据不同的工作环境和防锈要求进行选择。

除了上述列举的规格，还存在着更大和更小的内六角螺栓规格，以满足特殊需求。

此外，在特殊情况下，也可以根据具体要求定制内六角螺栓。

总结：内六角螺栓规格多样，每种规格都有其特定的螺纹直径、螺纹间距和全长等参数。

螺 母六角螺母—C 级 I 型六角螺母—A 和B 级 六角薄螺母 （GB/T41-2000） (GB/T6170-2000) (GB/T6172.1-2000)标记示例螺纹规格 D=M12、性能级别为5级、不经表面处理、C 级的六角螺母： 螺母 GB/T41-2000 M12 螺纹规格 D=M12、性能级别为8级、不经表面处理、A 级的I 型六角螺母： 螺母 GB/T6170-2000 M12mm注：A 级用于D ≤16，B 级用于D ＞161.各部位的尺寸螺纹规格DM3M4M5M6 M8M10 M12 M16 M20 M24 M30 M36 M42e GB/T418.6310.89 14.20 17.59 19.85 26.17 32.95 39.55 50.85 60.79 72.07 GB/T6170 6.01 7.66 8.7911.05 14.38 17.77 20.03 26.75 32.95 39.55 50.85 60.79 72.02 GB/T6172.1 6.01 7.66 8.7911.05 14.38 17.77 20.03 26.75 32.95 39.55 50.85 60.79 72.02 s GB/T418 10 13 16 18 24 30 36 46 55 65 GB/T6170 5.5 7 8 10 13 16 18 24 30 36 46 55 65 GB/T6172.1 5.5 7 8 10 13 16 18243036465565mGB/T415.66.17.9 9.5 12.2 15.9 18.7 22.3 25.4 31.5 34.9 GB/T6170 2.4 3.2 4.7 5.2 6.8 8.4 10.8 14.8 18 21.5 25.6 31 34 GB/T6172.11.82.22.73.245681012151821单位：mm螺纹的公称直径(d)(2)M3 M4 M5 M6 M8 M10 M12 (M14) 螺栓的螺距(P) 0.5 0.7 0.8 1 1.25 1.5 1.75 2b 参考18 20 22 24 28 32 36 40dk 最大(基准尺寸)* 5.5 7 8.5 10 13 16 18 21最大** 5.68 7.22 8.72 10.22 13.27 16.27 18.27 21.33 最小 5.32 6.78 8.28 9.78 12.73 15.73 17.73 20.67da 最大 3.6 4.7 5.7 6.8 9.2 11.2 13.7 15.7 ds最大(基准尺寸) 3 4 5 6 8 10 12 14 最小 2.86 3.82 4.82 5.82 7.78 9.78 11.73 13.73e 最小 2.87 3.44 4.58 5.72 6.86 9.15 11.43 13.72f 最大0.51 0.60 0.60 0.68 1.02 1.02 1.45 1.45 k最大(基准尺寸) 3 4 5 6 8 10 12 14 最小 2.86 3.82 4.82 5.70 7.64 9.64 11.57 13.57 r 最小0.1 0.2 0.2 0.25 0.4 0.4 0.6 0.6 s 公称(基准尺寸) 2.5 3 4 5 6 8 10 12注(1)：s(最大)的1栏适用于强度8.8及10.9及性状A2-50、A2-70的内容，2栏适用于强度12.9的内容。

六角螺栓规格表大全如下：M42×210 2877 3476 M48×240 4283 5240M42×220 2986 3585 M48×250 4432 5389M48×260 4574 5531 M48×280 4858 5815M48×300 5142 6099六角螺栓规格表是行内人士必须熟悉的，但是网络上的相关资料却支离破碎。

到哪里看六角螺栓规格表呢?下面，世界工厂泵阀网就为大家汇总六角螺栓规格表大全，以供参考学习。

六角螺栓即六角头螺栓，六角螺栓规格一般参见SH3404、HG20613、HG20634等。

六角螺栓规格表也分国标规格和美标规格，本文主介绍国标规格。

六角螺栓规格表大全如下：螺钉规格,螺钉规格表螺钉规格①公称螺纹外径(螺纹规格）：分公制和英制两种。

公制螺纹→常用规格有2；2.3;2.5;2.6;2.9;3;3.1;3.5;4;4.2;4.5;4.8;5;6;8;10;12;14;16;20。

单位mm(毫米）。

英制螺纹→常用规格有2#;4#;6#;8#;10#;12#;1/4;7/32;5/16;3/8;1/2;9/16;3/4。

单位in(英寸）。

②牙数/牙距：牙数定义→一英寸（25.4mm）长度中所含牙纹的个数。

牙距定义→相邻两螺纹间的间隔值。

牙数、牙距换算→牙距=1英寸/牙数③公称长度：分公制和英制两种。

公制公称长度→常用值有5、6、6.5、7、8、9、9.5、10、11、12、13、14、15、16、18、19、20、21、25、28、30、31、32、35、40、42、45、50、55、60、65、70、75、80、85、90、95、100、110、120。

单位mm(毫米）。

英制公称长度→常用值有1/4、5/16、3/8、7/16、1/2、5/8、3/4、1、2、3。

单位：in(英寸）。

④头型：用字母来表示头型的种类，可参看前文常用螺钉头型分类。

六角螺栓规格表大全如下：六角螺栓规格表是行内人士必须熟悉的，但是网络上的相关资料却支离破碎。

到哪里看六角螺栓规格表呢?下面，世界工厂泵阀网就为大家汇总六角螺栓规格表大全，以供参考学习。

六角螺栓即六角头螺栓，六角螺栓规格一般参见SH3404、HG20613、HG20634等。

六角螺栓规格表也分国标规格和美标规格，本文主介绍国标规格。

六角螺栓规格表大全如下：规格(直径×长度)每千个螺栓重量(公斤)规格(直径×长度)每千个螺栓重量(公斤)不带螺母带螺母不带螺母带螺母M10×302940M14×80117142M10×403546M14×90129154M10×504152M16×4092126M10×604758M16×50106140M12×304157M16×60122156M12×404965M16×70138172螺钉规格,螺钉规格表螺钉规格①公称螺纹外径(螺纹规格）：分公制和英制两种。

公制螺纹→常用规格有2；2.3 ; 2.5 ; 2.6 ; 2.9 ; 3 ; 3.1 ; 3.5 ; 4 ; 4.2 ; 4.5 ; 4.8 ;5 ;6 ; 8 ; 10 ; 12 ;14;16; 20 。

单位mm(毫米）。

英制螺纹→常用规格有2#;4#;6#;8#;10#;12#;1/4;7/32;5/16;3/8;1/2 ;9/16; 3/4 。

单位 in (英寸）。

②牙数/牙距：牙数定义→一英寸（25.4mm）长度中所含牙纹的个数。

牙距定义→相邻两螺纹间的间隔值。

牙数、牙距换算→牙距=1英寸/牙数③公称长度：分公制和英制两种。

公制公称长度→常用值有5、6、6.5、7、8、9、9.5、10、11、12、13、14、15、16、18、19、20、 21、25、28、30、31、32、35、40、42、45、50、55、60、 65、70、75、80、85、90、95、100、110、120。

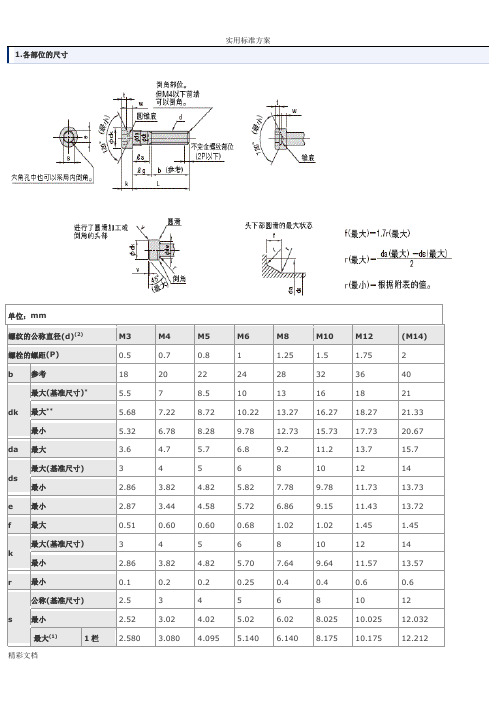

1.各部位的尺寸单位：mm螺纹的公称直径(d)(2)M3 M4 M5 M6 M8 M10 M12 (M14) 螺栓的螺距(P) 0.5 0.7 0.8 1 1.25 1.5 1.75 2b 参考18 20 22 24 28 32 36 40dk 最大(基准尺寸)* 5.5 7 8.5 10 13 16 18 21最大** 5.68 7.22 8.72 10.22 13.27 16.27 18.27 21.33 最小 5.32 6.78 8.28 9.78 12.73 15.73 17.73 20.67da 最大 3.6 4.7 5.7 6.8 9.2 11.2 13.7 15.7 ds最大(基准尺寸) 3 4 5 6 8 10 12 14 最小 2.86 3.82 4.82 5.82 7.78 9.78 11.73 13.73e 最小 2.87 3.44 4.58 5.72 6.86 9.15 11.43 13.72f 最大0.51 0.60 0.60 0.68 1.02 1.02 1.45 1.45 k最大(基准尺寸) 3 4 5 6 8 10 12 14 最小 2.86 3.82 4.82 5.70 7.64 9.64 11.57 13.57 r 最小0.1 0.2 0.2 0.25 0.4 0.4 0.6 0.6s 公称(基准尺寸) 2.5 3 4 5 6 8 10 12最小 2.52 3.02 4.02 5.02 6.02 8.025 10.025 12.032 最大(1)1栏 2.580 3.080 4.095 5.140 6.140 8.175 10.175 12.212注(1)：s(最大)的1栏适用于强度8.8及10.9及性状A2-50、A2-70的内容，2栏适用于强度12.9的内容。

但根据双方当事人之间协议，强度12.9的内容也可以适用1栏。

螺纹的公称直径M20以上的s(最大)适用于所有的强度及性状内容。
