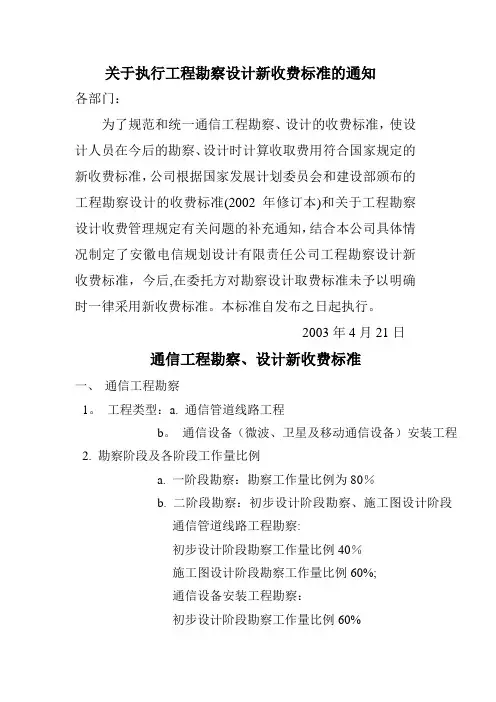

通信工程勘察、设计新收费标准

通信工程勘察、设计新收费标准

关于执行工程勘察设计新收费标准的通知各部门：为了规范和统一通信工程勘察、设计的收费标准，使设计人员在今后的勘察、设计时计算收取费用符合国家规定的新收费标准，公司根据国家发展计划委员会和建设部颁布的工程勘察设计的收费标准(2002年修订本)和关于工程勘察设计收费管理规定有关问题的补充通知，结合本公司具体情况制定了安徽电信规划设计有限责任公司工程勘察设计新收费标准，今后,在委托方对勘察设计取费标准未予以明确时一律采用新收费标准。

本标准自发布之日起执行。

2003年4月21日通信工程勘察、设计新收费标准一、通信工程勘察1。

工程类型：a. 通信管道线路工程b。

通信设备（微波、卫星及移动通信设备）安装工程2. 勘察阶段及各阶段工作量比例a. 一阶段勘察：勘察工作量比例为80％b. 二阶段勘察：初步设计阶段勘察、施工图设计阶段通信管道线路工程勘察:初步设计阶段勘察工作量比例40％施工图设计阶段勘察工作量比例60%;通信设备安装工程勘察：初步设计阶段勘察工作量比例60%施工图设计阶段勘察工作量比例40％。

3。

工程勘察收费计算公式通信管道线路工程勘察收费=【（L－m1）×tgδ＋收费基价】×勘察阶段工作量比例其中 L：实际勘察长度单位： kmm1:勘察长度列表范围下限值m2：勘察长度列表范围上限值tgδ：内插值具体查找见（附表一)通信设备安装工程勘察收费=实际勘察设备数量×收费基价×勘察阶段工作量比例4. 说明：对于因需要未进行设计的勘察，勘察收费按实际工程勘察收费的30％计取.附表一单位：元注：1。

通信工程勘察的坑深均按照地面以下3m以内计,超过3m的收费另议；2。

通信管道穿越桥、河及铁路的,穿越部分附加调整系数为1。

2；3.长途架空光(电）缆线路工程利用原有杆路架设光（电）缆的,附加调整系数为0。

8。

二、通信工程设计1. 工程复杂程度： a. 复杂调整系数：1.15b。

YDT 5211-2014 通信工程设计文件编制规定2022

YDT 5211-2014 通信工程设计文件编制规定2022

５ ． ７ 图纸编制要求 ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ …… １ ３
５ ． ８ 文件格式编排要求 ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ …… １ ３
行编制 。 本规定根据通信工程设计文件编制 的特点 ， 参照 国家建设相 关政策 、 要求 ， 以及通信工程设计规范、 概预算 、 图形符号等行业标 准， 对通信工程各阶段设计 文件编制 的主要 内容要求和文件编制 格式进行了规定 。 本规定的主要 内容包括工程设计文件 的构成、 工程设计文件 编制内容要求 、 工程设计文件编制基本格式要求等 。 本规定 由工业和信息化部通信发展司负责解 释并监督执行 。 本规定在使用过程中， 如有需要补充或修改 的内容， 请 与部通信发 展司联系， 并将补充或修改意见寄部通信发展司 （ 地址 ： 北京市西
４ ． ４ 一阶段设计正文内容要求 ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ …… １ ０ ５ 工程设计文件编制基本格式要求 ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ …… １ １ ５ ． １ 封面标识 内容及要求 ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ …… １ １ ５ ． ２ 扉页内容及要求 ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ …… １ １ ５ ． ３ 设计文件分发表要求 ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ …… １ １ ５ ． ４ 目次要求 ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ． ． ． ． ． …… １ ２

（完整版）通信工程最新设计规范汇总

（完整版）通信工程最新设计规范汇总

（完整版）通信⼯程最新设计规范汇总通信⼯程设计规范⽬录⼀专⽤机房设计规范 (4)1.1局、站址选择 (4)1.2建筑物的耐⽕等级 (4)1.3建筑设计 (4)1.3.1平⾯设计 (4)1.3.2建筑构造设计 (5)1.3.3楼梯、⾛道设计 (5)1.3.4蓄电池室设计 (5)1.4．采暖、空调、通风设计 (5)1.４.1采暖设计 (5)1.４.2空调、通风设计 (6)⼆机房铁架安装设计规范 (6)2.1基本规定 (6)2.2设计内容 (6)2.3铁架安装和加固设计 (7)三防雷与接地⼯程设计 (7)3.1 通⽤规定 (7)3.1.1地⽹结构 (7)3.1.2 接地线 (7)3.1.3各类⼊局缆线的防护 (8)3.2综合通信⼤楼的防雷与接地 (8)3.2.1通信设备的接地 (8)3.2.2传输接⼝的保护 (8)3.2.3建筑物防雷 (9)3.3有线通信局（站）的防雷与接地 (9)3.4移动通信基站的防雷与接地 (9)四通信电源集中监控系统⼯程设计规范 (9)五通信电源设备安装⼯程设计规范 (10)5.1供电系统 (10)5.2 设备配置 (10)5.3电源设备容量及满⾜期限 (10)5.3.1配电设备 (10)5.3.2换流设备 (11)5.3.3组合电源 (11)5.3.4蓄电池组 (11)5.3.5发电设备 (11)5.3.6太阳电池 (11)5.3.7蓄电池组配置 (11)5.3.8换流设备配置 (12)六机房设备布置、布线设计规范 (12)6.1机房布置的基本原则 (12)6.2布线要求 (12)6.3⾛线⽅式 (13)七通信线路⼯程设计规范 (13)7.1光缆线路⽹的设计原则 (13)7.2电缆线路⽹的设计原则 (13)7.3利旧原有线路设备原则 (14)7.4光（电）缆及终端设备的选择 (14)7.4.1光缆选择 (14)7.4.2电缆的选择 (14)7.4.3终端设备的选择 (14)7.4.4 通信线路路由的选择 (15)7.4.5电缆线路路由的选择 (15)⼋⽆线通信室内覆盖系统⼯程设计规范 (15) 8.1选址原则 (15)8.2 设计流程 (15)8.3设计内容 (16)8.4信号源 (17)8.4.1 信号源选择 (17)8.4.2 信号源设置 (17)8.4.3 信号源容量 (17)8.4.4 信号源分区 (17)8.4.5 信号源接⼝ (17)8.5分布系统 (18)8.5.1 通道设计 (18)8.5.2 链路分析 (18)8.5.3有源设备 (18)8.5.4元源器件 (18)8.5.5合路 (18)8.5.6缆线 (19)8.5.7天线 (19)8.5.8泄漏电缆 (19)8.5.9⼲扰分析 (19)九通信管道与通道⼯程设计规范 (19)9.1规划原则 (19)9.2路由和位置的确定 (20)9.3通信管道容量的确定 (20)9.4通信管道材料及选择 (21)9.5通信管道及⼈孔建筑 (21)9.6通信管道埋设深度 (21)9.7通信管道弯曲与段 (22)9.8电缆通道 (22)⼀专⽤机房设计规范1.1局、站址选择（1）局、站址选择应满⾜通信⽹络规划和通信技术要求，并结合⽔⽂、地质、地震、交通、城市规划、投资效益等因素及⽣活设施综合⽐较选定（2）电信专⽤房屋不应与⾏政办公楼合建。

8通信线路工程绘图要求(基本)

8通信线路工程绘图要求(基本)

传输网画图要求：1.每个人井必须有经纬度，人孔尺寸必须符合招标、国家规范；2.画图比例统一为1:2000，另把剖面图、公共图可单独放置到一张图纸中，比例为示意；3.井距之间必须小于100米（特殊情况下可以有1-2井在150米以下）；4.院主管：吴**；审定：孙**；审核：王**；设计：袁**；5.架空敷设都要有杆面程式，管道敷设光缆都要有管孔占用；6.指北针的指向最好向上，可以向左、可以向右，禁止向下；7.杆路路由禁止出现锐角走向（因拉线无法承受力的平衡）；8.两个杆、两个人井之间画图长度为15（等间距），可根据图纸实际情况调整；9.道路宽度为6（大路为6，小路为3）；10.每张图纸字体大小必须统一（图签内字体例外）：目前模板用宋体，高度是2.5，宽度为0.8；字体摆放方向，要从左向右看齐、从上向下看齐；（根据国家行政公文出版装帧标准和设计院出版要求）11.光缆长度定义：a)施工测量=实际丈量总长度（因运营商设计折扣太低，建议把施工测量=光缆配盘长度）；b)设计总长度=施工测量*1.015(光缆自然弯曲系数)+预留（进出基站预留20m，500m处预留10m，引上/引下预留9m，接头盒两侧各预留15m）；c)传输长度=设计总长度；d)采购总长度（光缆配盘）=设计总长度取整（50或100的整数）12.光缆接头盒位置在杆路图中标出来（临时杆号的编写从原有站/接头盒向新建站）13.光缆接头盒在系统图中表示出来，每3公里配一盘光缆，剩余部分配散盘）14.管道预留架不需要给；15.光缆过路警示需要一牌二管（警示牌、警示管）；16.同一工程中，图签必须使用相同大小（例如统一用A3或统一用A4）。

17.杆面程式起止杆号和本图一致；18.绘图：修改人姓名(便于查找责任人)；19.风险提示每个单项工程图纸中都要有体现；集客、家宽部分：1、尾纤：1台ONU4芯，熔2芯，给2条尾纤，老基站（光交接箱）尾纤不记列。

2、图纸墙壁光缆是钉固还是吊线要标明，吊线是新放钢绞线，还是利旧原有钢绞线要标明。

通信建设工程设计、施工、监理取费标准版

通信建设工程设计、施工、监理取费标准版

2010 版）第一部分：设计费取费标准根据国家发展计划委员会和建设部联合颁发的《工程勘察设计收费标准 2002 年修订本》，并结合原设计费取费标准 和我省工程实际，特制订通信建设工程勘察设计费标准如、话务网工程交换类）LSTP 设计费=刀【各网元的工程费X 设计综合费率X 综合调整系数】，其中：（1）各网元的工程费=主设备费+相关配套设备费+建安费；（2）设计综合费率=总体项目的工程设计收费基价（参见工程勘察设计收费标准 2002 年修订本） / 总体项目的工程费；（3）综合调整系数=专业调整系数（1.0） X 工程复杂程度调整系数（统一就低取 0.65 ）X —阶段系数（0.75） X 折扣（0.65）中国移动福建公司 工程设计、施 、监理取费标准 一）交换类工程 （含GPR 骸心网、彩铃、智能网工程、 交换电源配套及机房工艺、BSC&TC 含电源、PCU RNC 也并入1、新建软交换 Server 、 软交换MGW 汇接局、HLR 网关局、取整后）=0.3 ；2、如项目含纯软件扩容、扩板子、扩机框的网元，计算设计费的时候应剔除该部分的主设备费用；如项目全部为纯软件类扩容、扩板子、扩机框的网元，则该项目设计费按5000 元计取。

（二）无线类工程（含2G和TD室分、直放站、RRU拉远设备、电源配套、动环监控、机房鉴定、立杆等）1、基站工程(1)新建基站：7000 元；原来：(39+112) X 85 X 0.75 X 0.73 +电源800= 7800元（取整）（含电源、地网）2)扩容基站：4500元；[(39+112) X 1.1 X85X0.75 X 0.59 X扩容系数（0.8 ） = 5000元/站（取整）（含立杆和电源）其中：不增加机架仅增加载频板的基站，因不需要出版施工中增列相关设备费，不计取设计费；图纸而仅在预算GSM900/1800M TD/GSM共站的按扩容站点计取设计费。

通信工程制图标准

通信工程制图标准

平远机房平面图
注：
线缆敷设方式
1、将机房内所用到的缆线 填写在缆线明细表中，并在 机房平面图中将缆线的连接 方式表示出来，将其标注清 楚。
线缆明细表
2、将机房中原有设备、新 增设备及机房内的其他设备 均用相应的图例表示出来。 列：本次涉及设备 、原有设备、新增、走线架
平远机房ODF架面板图
• 注： • 1、根据系统图中所提供的端口
况，可采用沿线路方向按一种比例，而周围环境的横向距离采 用另外的比例，或示意性绘制。
尺寸标注
• 一个完整的尺寸标注应由尺寸数字、尺寸界线、尺寸线及其 终端等组成。
• 图中的尺寸数字，一般应注写在尺寸线的上方或左侧，也允 许注写在尺寸线的中断处，但同一张图样上注法尽量一致。
• 尺寸数字应顺着尺寸线方向写并符合视图方向，数字高度方 向和尺寸线垂直，并不得被任何图线通过。当无法避免时， 应将图线断开，在断开处填写数字。在不致引起误解时，对 非水平方向的尺寸，其数字可水平地注写在尺寸线的中断处。 角度的数字应注写成水平方向，一般应注写在尺寸线的中断 处。
• ODF光纤配线架
• 光纤配线架（Optical Distribution Frame）用于光纤通信系 统中局端主干光缆的成端和分配，可方便地实现光纤线路的连接、 分配和调度。
• DDF数字配线架 数字配线架又称高频配线架，在数字通信中越来 越有优越性，它能使数字通信设备的数字码流的连接成为一个整 体，从速率2 Mb/s～155 Mb/s信号的输入、输出都可终接在DDF 架上，这为配线、调线、转接、扩容都带来很大的灵活性和方便 性
• 派生图形符号，是利用原有符号加工成新的图形符号。应遵守 以下规律：
• （1）（符号要素）+（限定符号）→（设备的一般符号）； • （2）（一般符号）+（限定符号）→（特定设备的符号）； • （3）利用2~3个简单符号→（特定设备的符号）； • （4）一般符号缩小后可作限定符号使用。 • 对急需的个别符号，如派生困难等原因，一时找不出合适的符

通信工程制图理论试题库-2

通信工程制图理论试题库-2

通信工程制图试题库-2一、选择题（）1、当启动向导时，如果选“使用样板”选项，每一个AutoCAD的样板图形的扩展名为( )A、DWGB、DWTC、DWKD、TEM（）2、精确绘图的特点：( )A、精确的颜色B、精确的线宽C、精确的几何数量关系D、精确的文字大小（）3、以下哪种说法是错误的 ( )A、使用“绘图”|“正多边形”命令将得到一条多段线B、可以用“绘图”|“圆环”命令绘制填充的实心圆C、打断一条“构造线”将得到两条射线D、不能用“绘图”|“椭圆”命令画圆（）4、按比例改变图形实际大小的命令是 ( )A、OFFSETB、ZOOMC、SCALED、STRETCH（）5、移动（Move）和平移（Pan）命令是 ( )A、都是移动命令，效果一样B、移动（Move）速度快，平移（Pan）速度慢C、移动（Move）的对象是视图，平移（Pan）的对象是物体D、移动（Move）的对象是物体，平移（Pan）的对象是视图（）6、在“缩放”工具栏中，共有( )种缩放工具。

A、10B、6C、8D、9（）7、下面哪个层的名称不能被修改或删除：( )A、未命名的层B、标准层C、０层D、缺省的层（）8、当图形中只有一个视口时，【重生成】的功能与( )相同。

A、窗口缩放B、全部重生成C、实时平移D、重画（）9、改变图形实际位置的命令是：A、ZOOMB、MOVEC、PAND、OFFSET（）10、卸载菜单栏以后，可以在( )对话框中装载。

A、【菜单自定义】B、【草图设置】C、【选项】D、【自定义】（）11、如果从起点为(5,5)，要画出与X轴正方向成30度夹角，长度为50的直线段应输入：A、50, 0B、＠30, 50C、＠50<30D、30, 50（）12、用相对直角坐标绘图时以哪一点为参照点A、上一指定点或位置B、坐标原点C、屏幕左下角点D、任意一点（）13、执行[样条曲线]命令后， ( )选项用来输入曲线的偏差值。

《通信工程制图》课程标准

《通信工程制图》课程标准

《通信工程制图》课程标准一、课程基本信息二、课程的性质、目的和任务1.课程性质《通信工程制图》是电子信息学院电子信息工程技术交通通信专业方向职业能力通用必修课程之一。

课程从该专业需求出发，要求完成课程学习后，掌握AutoCAD的基本应用，了解交通通信信号行业的标准和规定，熟悉制图规范。

遵循绘图的规律和技能的形成规律，从而达到学习软件命令和绘制信号图的要求及绘制方法。

2.目的和任务通过本课程的学习，使学生掌握计算机辅助绘图的基本命令和基本知识，具有较强的数字化绘图应用能力和实验技能。

掌握线路、管道和设备机房图纸绘制方法、步骤和要求，理解通信工程图纸绘制规范了解通信工程识图，能使用AUTOCAD软件进行通信工程图纸的编辑、成图和出图工作。

培养学生认真负责的工作态度和严谨细致的工作作风。

三、课程教学的基本要求四、课程的教学重点和难点、学时分配教学重点：1、熟悉绘图软件AutoCAD2、通信工程图常用图例的绘制教学难点：1、通信工程图图衔的绘制2、典型通信工程图的绘制课程学时分配一览表五、相关课程的衔接本课程在第三学期开设，其前置课程为《计算机基础》，后续课程为《通信工程设计与概预算》等课程。

六、实验教学七、其它学生成绩包括平时成绩和期末考试成绩，其中，平时成绩占30%，期末考核占70%。

成绩考核方法分为过程考核和理论考核两种。

平时成绩为过程考核，包括出勤表现5%、课堂提问5%、实践操作10%、实践报告10%，实训成绩由主讲教师和实训教师根据学生在实训过程中的表现进行现场评价，力求科学全面地评价学生的综合素质。

主要考核学生的实践动手能力、团队协作精神、服从意识等。

期末考试为理论考核，重点考核学生的专业知识水平，试题覆盖全部教学内容，由试题库中随机抽取。

通过进行试卷分析，研究考核过程中出现的问题并提出解决的措施，以便在以后的教学过程中进行改进。

即本课程采取考核形式如下:总成绩（100%）=平时成绩（30%）+期末试卷成绩（70%）注：平时成绩包含出勤表现5%、课堂提问5%、实验操作1o%、实验报告质量10%。

电信工程及管理专业概论 课件 第5、6章 通信工程制图、 工程经济学

电信工程及管理专业概论 课件 第5、6章 通信工程制图、 工程经济学

5.2 通信工程制图基础
5.2.2 通信工程制图的统一规定
尺寸标注 4)尺寸线的终端，可以采用箭头或斜线两种形式，但同一张图纸中只能采 用一种尺寸线终端形式，不得混用。具体标注应符合以下要求：
① 采用箭头形式时，两端应画出尺寸箭头，指到尺寸界线上，表示尺寸 的起止。尺寸箭头宜用实心箭头，箭头的大小应按照可见轮廓线选定，且 其大小在图中应保持一致。
5.2 通信工程制图基础
5.2.2 通信工程制图的统一规定
图纸比例 3) 对于设备加固图及零部件加工图等图纸推荐的比例为：1：2，1：4等。 4) 应根据图纸表达的内容深度和选用的图幅，选择合适的比例，并在图纸 图衔相应栏目处标注。 5) 对于通信线路工程、通信管道类的图纸，为了更方便地表达周围环境情 况，可采用沿线路方向按一种比例，而周围环境的横向距离采用另外的比 例，也可以示意性绘制。
5.2 通信工程制图基础
5.2.2 通信工程制图的统一规定
5) 细实线为最常用的线条，在以细实线为主的图纸上，粗实线主要用于主 回线路、图纸的图框及需要突出的线路、设备、电路等处。指引线、尺寸线 以及标注线应使用细实线。 6) 当需要区分新安装的设备时，则用粗实线表示新建，细实线表示原有设施 ，细虚线表示规划预留部分，“×”号表示电信改造工程需要拆除的设备及线 路。
5.1.1 工程勘察要求
1. 勘察准备 1）收集相关资料 在实施工程勘察工作前，收集与勘察工作相关的必要的资料，主要包括：
① 工程技术资料； ② 前期工程设计文件，相关项目资料； ③ 现网资料的系统结构图、网络组网结构拓扑图、传输通路组织图、 无线网络覆盖区域、覆盖面积、覆盖率、现网基站数及其分布。 ④ 本期工程资料。
5.2 通信工程制图基础

华软 综合布线 复习题集

华软 综合布线 复习题集

一、填空题：1.从设计的角度，综合布线系统一般分为工作区、设备间、进线间、配线子系统、干线子系统、建筑群子系统、管理 7个部分。

2.工作区由配线子系统的信息插座模块延伸到终端设备的连接缆线和适配器组成。

3.配线子系统是指由信息插座、配线电缆或光缆、楼层配线设备、设备缆线和跳线等组成的系统。

4.干线子系统缆线的两端分别端接于设备间和电信间的配线架上。

5.建筑群子系统是_建筑物之间_的布线部分。

6.设备间是在每幢建筑物的适当地点进行网络管理和信息交换的场地。

7.进线间是建筑物外部通信和信息管线的入口部位，并可作为入口设施和建筑群配线设备的安装场地。

8.管理是对工作区、电信间、设备间、进线间的配线设备、缆线、信息插座模块等设施按一定的模式进行标志和记录。

二、选择题（答案可能不止一个）：1.综合布线系统的接口位于每个布线子系统的端部，用以连接有关设备，其连接方式包括（）。

ADA.互连B.串连C.并联D.交接2.综合布线系统中直接与用户终端设备相连的部分是（）。

AA.工作区B.配线子系统C.干线子系统D.管理3.综合布线系统中用于连接两幢建筑物的子系统是（）。

DA.配线子系统B.干线子系统C.进线间子系统D.建筑群子系统4.综合布线系统中用于连接楼层配线设备和建筑物配线设备的子系统是（）。

CA.工作区B.配线子系统C.干线子系统D.建筑群子系统5.综合布线系统中用于连接信息插座与楼层配线设备的子系统是（）。

BA.工作区B.配线子系统C.干线子系统D.管理三、判断题：1.布线标准不仅对消费者重要，而且对生产厂商和布线施工人员也十分重要。

（√）2.干线子系统只能用光缆作为传输介质。

（×）3.配线子系统可以用光缆作为传输介质。

（√）4.结构化布线有别于综合布线，仅包括语音和计算机网络的布线。

（√）一、填空题：1.在对绞电缆内，不同线对具有不同的扭绞长度，这样可以减少串音。

2.对绞电缆的每个线对都有颜色编码，以易于区分和连接。

通信建设工程设计、施工、监理取费标准(2010版)

通信建设工程设计、施工、监理取费标准(2010版)

中国移动福建公司工程设计、施工、监理取费标准（2010版）第一部分：设计费取费标准根据国家发展计划委员会和建设部联合颁发的《工程勘察设计收费标准2002年修订本》，并结合原设计费取费标准和我省工程实际，特制订通信建设工程勘察设计费标准如下：一、话务网工程（一）交换类工程（含GPRS核心网、彩铃、智能网工程、交换电源配套及机房工艺、BSC&TC(含电源、PCU、RNC)也并入交换类）1、新建软交换Server、软交换MGW、汇接局、HLR、网关局、LSTP设计费＝∑【各网元的工程费×设计综合费率×综合调整系数】，其中：（1）各网元的工程费＝主设备费＋相关配套设备费＋建安费；（2）设计综合费率＝总体项目的工程设计收费基价（参见工程勘察设计收费标准2002年修订本）/总体项目的工程费；（3）综合调整系数=专业调整系数(1.0)×工程复杂程度调整系数（统一就低取0.65）×一阶段系数(0.75)×折扣(0.65)（取整后）=0.3；2、如项目含纯软件扩容、扩板子、扩机框的网元，计算设计费的时候应剔除该部分的主设备费用；如项目全部为纯软件类扩容、扩板子、扩机框的网元，则该项目设计费按5000元计取。

（二）无线类工程（含2G和TD、室分、直放站、RRU、拉远设备、电源配套、动环监控、机房鉴定、立杆等）1、基站工程（1）新建基站：7000元；原来：(39+112)×85×0.75×0.73＋电源800＝7800元（取整）（含电源、地网）（2）扩容基站：4500元；[(39+112)×1.1×85×0.75×0.59×扩容系数（0.8）＝5000元/站（取整）（含立杆和电源）其中：不增加机架仅增加载频板的基站，因不需要出版施工图纸而仅在预算中增列相关设备费，不计取设计费；GSM900/1800M、TD/GSM，共站的按扩容站点计取设计费。

《通信工程制图》课程标准

《通信工程制图》课程标准

课程标准（2021版）课程名称：通信工程设计制图编制人：审核人：审批人：编制时间：编制部门：教务处制目录一、课程性质、任务及授课标准 (2)（一）课程性质 (2)（二）课程任务 (2)（三）授课标准 (2)二、学科核心素养与课程目标 (3)（一）学科核心素养 (3)（二）课程目标 (4)三、课程结构 (5)（一）课程模块 (5)（二）学时安排 (5)四、课程内容 (7)（一）基础模块 (7)（二）拓展模块 (11)五、学业质量 (15)（一）学业质量内涵 (15)（二）学业质量水平 (17)六、课程实施 (19)（一）教学要求 (19)（二）学业水平评价 (19)（三）教材选编要求 (20)（四）课程资源开发与学习环境创设 (20)（五）教师团队建设 (21)（六）对本课程实施的其他要求 (21)附录教学设备设施配备要求 (22)《通信工程制图》课程标准一、课程性质、任务及授课标准（一）课程性质通信工程制图使工程施工技术人员通过阅读图纸就能够了解工程规模、工程内容，统计出工程量及编制工程概预算。

只有绘制出准确的通信工程图纸，才能对通信工程施工具有正确的指导性意义。

因此，通信工程技术人员必须要掌握通信制图的方法。

通信工程制图课程是通信类专业的专业支撑课程。

学生通过本课程学习，培养学生德、智、体、美等全面发展，具有良好的文化素养和综合职业能力，面向通信工程领域，从事通信工程设计等岗位的高素质技术技能型高等人才。

（二）课程任务本课程主要掌握计算机辅助绘图的基本命令和基本知识，使学生具有较强的数字化绘图应用能力和实验技能。

通过学习本课程，使学生掌握使用AutoCAD 绘制各类通信工程施工图、竣工图的方法和技巧，提高学生用AutoCAD来进行通信工程设计的操作应用能力，为学生学习专业核心课程打下基础。

同时培养学生诚实、守信、善于沟通和合作的品质，为发展职业能力奠定良好的基础。

（三）授课标准1.授课标准一：本标准适用于移动通信技术、光通信专业、通信工程设计与监理专业。

  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

通信工程设计绘图标准
一、总体要求
1、图纸总体要求图面布局简洁、合理、紧凑，图幅选用适中,采用的字体字型、字体大小、线型宽度合适，A3、A4图框应严格采用院制定的标准图框，不得自行任意调整其布局、尺寸、线宽，图纸应严格按10：1的比例输出，输出图纸的字迹、线条清晰，整张图纸做到端正、美观.
2、A
3、A4图纸字体方向仅限于以文本正面为0度和逆时针旋转90度两种情况,字体方向应统一严格按此规定执行。

其他不规则图纸（如线路图）对于字体方向可作适当调整,但应尽量参照A3、A4图纸的要求来绘制，符合一般人正常的视图习惯。

3、图纸名称应按院有关各专业标准设计内容与格式中的要求规范填写,对于未列入标准设计内容与格式的图纸名称，可根据工程实际情况，由项目负责人在同一个项目工程内统一，要求所取图纸名称合理、贴切,各分册一致。

4、当缆线较多时，布线图必须与槽道（走线架)布置图分开画,当缆线较少时，布线图可与槽道（走线架）布置图合并体现,但必须保证图面的清晰、美观。

5、各种图纸应按规定顺序编号。

二、图例、线型的要求
1、由于图例、线缆类型不断出现，本规定对图例进行了部分调整(见附图），如果院规定的图例不能满足需要时，设计人员可根据工程实际情况自定义合适的图例，本规定对线型不再作具体要求，但对自定义的图例及线型提出以下原则要求：自定义的图例及线型采用应由项目负责人主持项目组在同一个项目工程内统一,同一个项目的各分册间及每册内的前后应保持一致，图例及线型种类尽量简单明了，且必须将采用的所有图例及线型的含义在当张图纸中正确注释,不得遗漏。

2、机架正面全院统一采用双线表示，对于图纸因采用偏小比例
（如1:200)而造成双线不便表示机架正面的情况，应另在机架正面用文字箭头表示清楚,新增设备、利旧设备、原有设备、扩容设备表示机架正面的图例详见附图.
三、尺寸标注的要求
1、图中的尺寸单位，除标高和管线长度以米（m)为单位外，其他尺寸均以毫米(mm）为单位，按此原则标注的尺寸可不加注单位的文字符号，如采用其他单位时，应在尺寸数值后加注计量单位的文字符号。

2、尺寸界线用细实线绘制，两端应画出尺寸箭头，指到尺存界线上,表示尺寸的起止。

尺寸箭头宜用实心箭头,箭头的大小应按可见轮廓线选定，其大小应图中保持一致。

3、设备平面布置必须定位合理、清楚,符合现场实情,新增设备和本工程利旧设备的定位尺寸一定必须标注，其他相关尺寸尽量标注。

对于连在一起原有设备可只标注机架总宽度，新增设备一般必须标注每架机架宽度，若为N架同一型号的设备连在一起则可标注成“单架机架宽度xN”的形式.
4、槽道（走线架)平面布置的尺寸标注应明确到位,有新增设备的利旧槽道(走线架)必须标明离地高度，对于延伸的槽道（走线架)，如相关尺寸机房查勘不方便，可注明为某段槽道（走线架）的延伸,离地高度与原槽道(走线架)一致，新旧槽道(走线架)应衔接良好等要求。

5、有新增设备的活动地板机房,活动地板的高度尺寸必须标明，不得遗漏。

四、图纸规范名称
(一) 平面图
xx县（市）xx局xx层机房xx设备平面布置图
例:横县宝丰局二层程控设备平面布置图
（注1：平面布置图中要求画出机房轴线）
（二) 槽道(或走架）图
xx县(市）xx局xx层xx专业机房（或综合机房)槽道（或走线
架）安装示意图
例：横县宝丰局二层程控机房走线架安装示意图
(注2：若是综合机房需将走线架或槽道全部画出)
（三) 无线专业专用图
1。

xx县(市）xx基站（x)xx层机房设备平面布置图
例：南宁市共和基站(二)六层机房设备平面布置图
2. xx县（市)xx基站（x）xx层机房走线架（或槽道）安装示意图
例：南宁市共和基站(二)六层机房走线架安装示意图
3。

xx县(市）xx基站(x）xx层屋面图
例：南宁市共和基站（二)六层屋面图
4。

xx县(市）xx基站（x）天馈线安装示意图
例:南宁市共和基站（二）天馈线安装示意图
(四）网络图
1。

传输专业
（1) 广西区长途电信SDH传输网络图（第xx期）
(2） xx地区骨干SDH传输网络图(第xx期)
（3) xx市(县）SDH传输网络图（第xx期)
（4) 广西区长途电信SDH传输网通路组织图（第xx期）
（5） xx地区骨干SDH传输网通路组织图（第xx期)
(6） xx市（县)SDH传输网通路组织图（第xx期）
2. 交换专业
(1） xx（地区)本地电话网网路结构图(xxxx年)
(2） xx市(县)电话网网路结构图(xxxx年第xx期）
（3) xx(地区)No。

7信令网网路结构图(xxxx年）
(4) xx市（县）No。

7信令网网路结构图(xxxx年第xx期)
3. 数据专业
（1）广西区DDN网网路结构图(第xx期)
（2）广西区分组交换网网路结构图(第xx期)
（3）广西区163网网路结构图（第xx期)
(4) 广西区169网网路结构图(第xx期）
(5) 广西区宽带多媒体通信网网路结构图（第xx期）(6） xx(地区）宽带多媒体通信网网路结构图(第xx期) 4. 移动交换专业
（1) 广西区GSM网络结构图（第xx期）
(2) xx市(县）GSM网络结构图（第xx期）
(3）广西区GSM No。

7网结构图（第xx期)
（4） xx市(县)GSM No.7网结构图（第xx期)
(5）广西区GSM网HLR连接图(第xx期)
（6) xx市（县)GSM网HLR连接图（第xx期）
（7) 广西区GSM网xx操作维护系统图（第xx期）（8） xx市(县)GSM网xx操作维护系统图(第xx期) 五、图纸字型、字号统一表
设备图纸字型、字号统一表
＊注1：可根据字数多少进行适当调整。

*注2：备注、说明中的中西文字高需一致。

*注3:同一工程项目设计图纸的中西文字型需一致。

六、附图
1、设备安装工程常用图例
2、光缆线路工程常用图例
3、示例一：XXXX机房设备平面布置图
4、示例二：XXXX机房走线架平面布置图
5、示例三：XXXX机房设备布线计划。
