移动通信基站建设创新方案高风压区域共享铁塔改造创新方案一、创新背景在无线通信技术不断发展的历程中，基站建设中必不可少的通信铁塔产品的种类也在不断增加，主要包括单管塔、景观塔、美化塔、仿生塔、美化天线、四角塔、三角塔、四管塔、三管塔、拉线塔、围笼、增高架等。
从___世纪___年代中期到现在，随着移动通信技术的不断发展，无线通信用户规模不断增大，需要建设大量的无线通信基站。
在___年代中期到___年代中期，这段时期移动通信技术主要采用第一代通信信技术模拟制式，中国国内无线电话用户数量较少，当时基站建设主要集中在城镇中，铁塔类型主要为四角铁塔，高度一般在60~___米左右（有些塔体可利用基站所在大楼的高度，建设在大楼顶部），基站覆盖范围一般在10~___公里左右。
在___年代末至现在，随着数字电子技术的发展，从第二代移动通信技术2g开始，特别中国3g、4g网络的全面建设，成为中国无线通信事业发展的黄金期。
无线通信用户数量不断增加，为了满足客户的无线通信需求。
需要新增加基站或对原有基站进行扩容、改造。
由于此时的用户数量多、密度增大，基站建设过程中天线挂高要求降低下来，一般在___米~___米左右较多。
新建的基站的铁塔主要以角钢塔为主，同时在城镇建站过程中可以利用基站所在大楼的高度，在大楼顶部建设拉线桅杆、楼顶抱杆、围笼增高架等塔桅。
有些基站可以直在在原有铁塔上面增加平台或天线抱杆，来满足基站天线设备___的要求。
在中国无线通信事业发展初期，运营商基站建设采用了大量的角钢塔类产品，这类产品主要优点就是搬运方便，适合各类型场景建站。
缺点是：占地面积大，造型单一，影响美观。
近几年，租地难、建站难等问题，时常困扰着各运营商。
特别是城市区域覆盖，由于城市人口密集、话务量大，需要建设的基站数量更多。
基站建设就要解决占地面积大、造型不美观等问题，于是就出现了圆锥形单管塔产品，单管塔产品的特点就是：占地面积小，一般占在3~___平方米，是原来同高度角钢塔占地面积的1/10左右，而且单管塔产品采用内爬式设计，___、调试时更加方便，安全。
通信基站铁塔基础及机房工程施工组织设计通信基站铁塔基础及机房工程施工组织设计工程概况及编制依据本工程的通信基站设计塔高为65.5米普通铁塔，塔基为钢筋混凝土结构，垫层为C10混凝土，基础及基础梁为C20，散水为C15混凝土，钢材均采用A3，钢筋HPB235用Φ表示，焊条采用E43，HRB335用Φ表示，焊条采用E50.所有焊接处均围焊、满焊，焊缝长为大于120毫米。
塔体组装完成后，用C10混凝土封堵塔脚，以防螺栓锈蚀及螺帽松动。
工期计划计划开工日期为2010年月日，计划竣工日期为2010年月日。
编制依据1.结构工程施工及验收规范(GB-95)。
2.中华人民共和国通信行业标准：微波铁塔技术条件(YD/T757-95)。
3.中华人民共和国广播电影电视部部标准：广播电视钢塔桅制造技术条件(GY65-89)。
4.地基与基础工程施工及验收规范(GBJ202-83)。
5.钢筋混凝土施工及验收规范(GBJ204-83)。
施工组织施工前的准备施工组织准备组织机构及人员职责：序号姓名职务业务分工联系电话1 项目经理全面综合管理2 项目副经理质量、技术管理3 现场协调员4 资料员合署办公、资料收集5 队长安装工程负责人6 队长安装工程负责人7 队长安全检查、培训8 安全管理员人员职责：1.工程项目总负责人：对本工程项目施工全面负责，确保整个施工过程处于受控状态。
按照施工组织设计正确组织生产，抓好施工过程各环节的管理。
并及时受理顾客投拆意见。
2.施工现场负责人：贯彻执行公司质量方针、目标，严格按照操作规范及合同标准要求进行施工。
对施工现场质量、进度、安全进行监控，发现问题及时上报项目总负责人。
3.质量检查员：顾客提供产品质量，施工过程和工程质量的检查，贯彻质量和工程验收标准并监督实施，负责受理用户申告及时反馈与处理。
XXX n materials。
equipment。
XXX for the safe management of XXX。

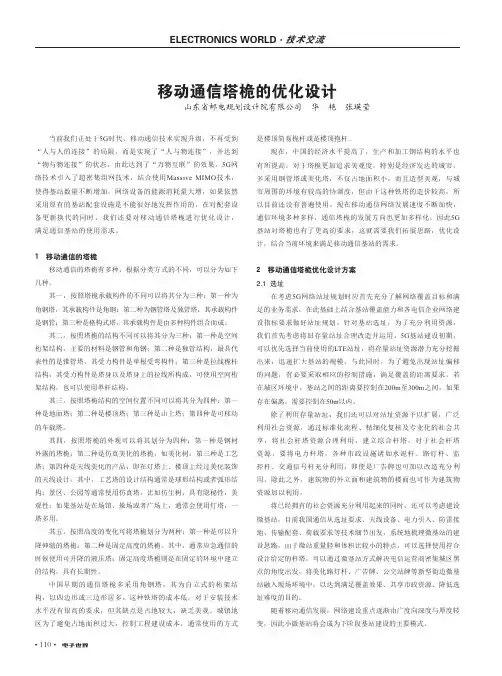

• 110•当前我们正处于5G 时代，移动通信技术实现升级，不再受到“人与人的连接”的局限，而是实现了“人与物连接”，并达到“物与物连接”的状态，由此达到了“万物互联”的效果。
5G 网络技术引入了超密集组网技术，结合使用Massive MIMO 技术，使得基站数量不断增加，网络设备的能源消耗量大增，如果依然采用原有的基站配套设施是不能很好地发挥作用的，在对配套设备更新换代的同时，我们还要对移动通信塔桅进行优化设计，满足通信基站的使用需求。
1 移动通信的塔桅移动通信的塔桅有多种，根据分类方式的不同，可以分为如下几种。
其一，按照塔桅承载构件的不同可以将其分为三种：第一种为角钢塔，其承载构件是角钢；第二种为钢管塔及独管塔，其承载构件是钢管；第三种是格构式塔，其承载构件是由多种构件组合而成。
其二，按照塔桅的结构不同可以将其分为三种：第一种是空间桁架结构，主要的材料是钢管和角钢；第二种是独管结构，最具代表性的是锥管塔，其受力构件是单根受弯构件；第三种是拉线桅杆结构，其受力构件是塔身以及塔身上的拉线所构成，可使用空间桁架结构，也可以使用单杆结构。
其三，按照塔桅结构的空间位置不同可以将其分为四种：第一种是地面塔；第二种是楼顶塔；第三种是山上塔；第四种是可移动的车载塔。
其四，按照塔桅的外观可以将其划分为四种：第一种是钢材外露的塔桅；第二种是仿真美化的塔桅，如美化树；第三种是工艺塔；第四种是天线美化的产品，即在灯塔上、楼顶上经过美化装饰的天线设计。
其中，工艺塔的设计结构通常是球形结构或者弧形结构；景区、公园等通常使用仿真塔，比如仿生树，具有隐秘性，美观性；如果基站是在场馆、操场或者广场上，通常会使用灯塔，一塔多用。
其五，按照高度的变化可将塔桅划分为两种：第一种是可以升降伸缩的塔桅；第二种是固定高度的塔桅。
其中，通常应急通信的时候使用可升降的液压塔；固定高度塔桅则是在固定的环境中建立的结构，具有长期性。
中国早期的通信塔桅多采用角钢塔，其为自立式的桁架结构，以四边形或三边形居多。
通信铁塔及机房基础知识介绍1.1单管塔➢高度：一般15~50米；➢优点：•简洁、美观、占地面积较小；•施工安装速度快，适用于具备吊装设备操作条件下的各类场景。
➢缺点：•长悬臂结构，抗风性能较差，杆顶位移较大；•对现场有施工条件限制；•造价相对传统铁塔高，安装天线、维护相对较难。
➢工期、造价：•基础建设周期7-10天，基础养护28天，安装杆约１天；•杆身风压不同、是否美化造价也不同•大多数为桩基础，少数用独立基础，地质不同，造价差别会较大。
外爬插接地面单管塔内爬法兰螺接地面单管塔1.2.美化单管塔（景观塔）美化塔造型多样，可根据具体基站环境设计外观造型，能够很好的融入到基站环境中去，便于谈站。
风帆型双轮型棷树型松树型1.3.自立铁塔-四边形角钢塔适用于山区、乡村等对塔体美观要求不高的场景➢高度：各种高度均适用➢优点：•传统铁塔形式，使用广泛，质量容易保证，安全度高•加工、安装、使用及维护方便•建设成本低•可以建造在机房顶，节约用地及节省基础造价，尤其在山顶等场地不大时较适合。
➢缺点：•体量较大、外观不美观；•施工周期相对较长➢工期、造价：•基础建设周期7-10天，基础养护二十多天，安装铁塔约5~8天；•桩基础或独立基础，地质不同，造价差别会较大。
适用于风压不高的山区、乡村等对塔体美观要求不高的场景。
高度：各种高度均适用优点：•与四角铁塔相似，质量容易保证，安全度高；•加工、安装、使用及维护方便；•建设成本低。
缺点：•整体结构抗扭较差,不适合高风压地区。
•无法做在机房顶，占地大工期、造价：•施工周期及杆身单价与四角铁塔差不多，50米塔身价格约15万。
适用于山区、屋面等对塔体美观要求不高的场景。
高度：12~50米，较少用优点：•用钢量少，加工及施工便捷，对基础要求低；缺点：•现场需要有较大的拉线空间，•需要经常对拉线及塔体进行维护；•施工技术要求高，安全度低，容易由于人为意外破坏出现重大安全事故。
1.6 自立铁塔-支撑杆适用于租用机房屋面要求天线挂高较高的场景，部分高山站也可采用。
移动通信基站铁塔的选型及设计移动通信基站铁塔的选型及设计一、引言在移动通信网络的建设中，基站铁塔的选型及设计是非常重要的环节。
本文将对移动通信基站铁塔的选型及设计进行详细介绍。
二、基站铁塔的基本概念1、基站铁塔的定义2、基站铁塔的分类2.1 自立式铁塔2.2 扁平铁塔2.3 角钢塔2.4 角线塔2.5 桅杆三、基站铁塔的选型原则1、塔高选择原则2、承载能力选择原则3、抗风能力选择原则4、技术标准选择原则四、基站铁塔的选型方法1、现场勘测2、需求分析3、选型目标确定4、方案比选5、选型结果评估五、基站铁塔的设计要求1、结构设计要求1.1 塔桅选型及布置要求 1.2 塔柱选型及布置要求1.3 塔基选型及布置要求2、材料选用要求3、环境适应性要求4、质量安全要求5、美观要求六、基站铁塔的安装建设1、基站铁塔的低高标准2、基站铁塔的施工流程2.1 基站铁塔施工准备2.2 基站铁塔施工方案编制 2.3 基站铁塔施工材料准备 2.4 基站铁塔施工现场操作2.5 基站铁塔施工质量控制3、基站铁塔施工安全注意事项七、基站铁塔维护管理1、基站铁塔维护的目的和重要性2、基站铁塔维护的内容2.1 外观检查2.2 电气设备检查2.3 机房设备检查2.4 天线系统检查2.5 传输设备检查2.6 塔杆和附属设备检查3、基站铁塔维护的频率和方法附件：1、移动通信基站铁塔选型表格2、基站铁塔施工流程图3、基站铁塔维护检查表法律名词及注释：1、基站：移动通信系统中连接移动设备与其他设备的无线设备。
2、铁塔：用于搭载基站设备的铁质结构。

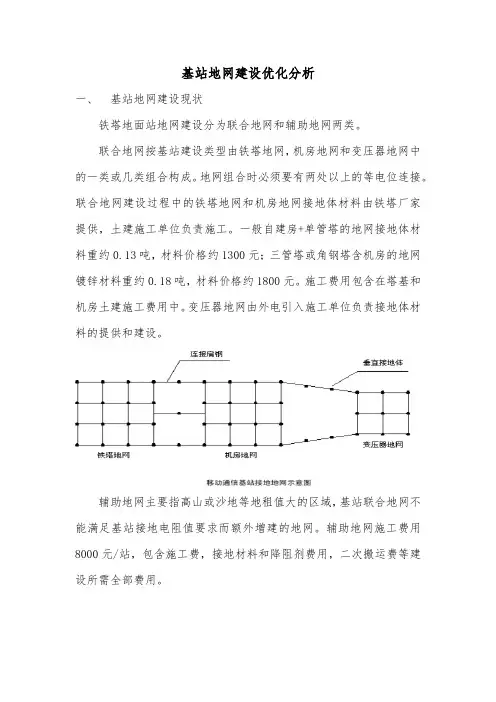

基站地网建设优化分析一、基站地网建设现状铁塔地面站地网建设分为联合地网和辅助地网两类。
联合地网按基站建设类型由铁塔地网，机房地网和变压器地网中的一类或几类组合构成。
地网组合时必须要有两处以上的等电位连接。
联合地网建设过程中的铁塔地网和机房地网接地体材料由铁塔厂家提供，土建施工单位负责施工。
一般自建房+单管塔的地网接地体材料重约0.13吨，材料价格约1300元；三管塔或角钢塔含机房的地网镀锌材料重约0.18吨，材料价格约1800元。
施工费用包含在塔基和机房土建施工费用中。
变压器地网由外电引入施工单位负责接地体材料的提供和建设。
辅助地网主要指高山或沙地等地租值大的区域，基站联合地网不能满足基站接地电阻值要求而额外增建的地网。
辅助地网施工费用8000元/站，包含施工费，接地材料和降阻剂费用，二次搬运费等建设所需全部费用。
铁塔楼面站地网优先连接基站所在大楼的防雷地网，连接大楼地网一般不考虑材料费和施工费。
若大楼本身没有地网则需要新建基站地网，地网材料由铁塔厂家提供，土建施工单位负责施工。
一般楼面站的地网镀锌材料重约0.1吨，地网价格约1000元。
施工费用一般不计列。
二、地网建设存在的问题角钢接地极和镀锌扁铁组成的传统地网建设施工需要较大的开挖面积，在城中村，便道等建站区域狭小开挖受限区域；绿化带苗木赔补高的区域地网建设比较困难。
居民聚集区的楼面站点因地网建设开挖地面和较长的施工期引起阻工等问题。
辅助地网存在建设成本过高的问题。
三、基站地网建设优化方案为解决目前基站地网建设存在的问题，需要从降低建设成本，减少占地面积和缩短施工工期三个方面寻求突破，寻找地网建设新材料，新技术成为解决问题的关键。
传统基站地网接地体材料是镀锌扁铁和角钢，优势是材料价格低廉，缺点是耐腐差，寿命短，导电泄流能力差。
接地体材料经过近些年的进行技术更新演进后，常用的地网接地材料主要为降阻接地模块和离子接地极两类。
热镀锌角钢降阻接地模块离子接地极降阻接地模块是一种以非金属材料为主的接地体，它由导电性、稳定性较好的非金属矿物和电解物质组成，有效的解决了金属接地体在酸性或碱性土壤中亲合力差、且易发生金属体表面锈蚀而使接地电阻变化，当土壤中有机物质过多时，容易形成金属体表面被油墨包裹的现象，导致导电性和泻流能力减弱的情况，增大了接地体本身的散流面积，减小了接地体与土壤之间的接触电阻，具有强吸湿保湿能力，使其周围附近的土壤电阻率降低，介电常数增大，层间接触电阻减小，耐腐蚀性增强，因而能获得较小的接地电阻和较长的使用寿命。
移动通信基站铁塔的选型及设计作者：范玮来源：《中国新通信》2012年第14期【摘要】移动通信基站铁塔的选型与设计是移动通信基站研制工作的重要内容。
本文阐述了移动通信基站的构成，分析了移动通信基站铁塔的设计要求，给出了移动通信基站铁塔的选型与设计方法，并给出了实际的设计案例。
本文工作对移动通信基站铁塔的研制具有重要参考价值。
【关键词】移动通信基站设计要求铁塔选型随着社会的不断发展，通信已经成为当今社会生活工作中密不可分的一种重要手段，如何保证通信的畅通是所有通信运营商关注的重点。
而移动通信基站是移动通信系统信号覆盖建设的基础设施，是提高移动通信系统的重要组成部分。
通信基站设计主要包括基站机房设计、铁塔桅杆选型以及天馈系统选择三个部分。
本文通过分析移动通信基站设计的要求，讨论了移动通信基站铁塔选型的依据，对移动通信基站设计方案确定进行规范。
1移动通信基站建设基本框架结构移动通信基站建设是构建移动通信网络的重要支撑。
移动通信基站建设主要包括基站机房建设、铁塔/桅杆建设以及天线架构。
其主要构成如图1。
1.基站机房。
主要包括传输设备、收发信设备、电源设备、环境动力监控装置、自动灭火装置和空调等。
2.铁塔/桅杆。
主要包括防雷接地装置、天线支架、塔身、辅助设施、地基基础和拉线等。
铁塔/桅杆类型主要分为三管塔、角钢塔、拉线塔、单管塔和楼顶抱杆等。
3.天线。
主要包括天线座架、天线反射体以及馈电系统。
天线按使用区域分为：室内分布天线和室外天线；按照发射方向分为：全向天线、定向天线。
2移动通信基站铁塔特点、设计要求及选型依据根据基站建设的地理环境、设计要求和铁塔自身的特点，合理的对基站铁塔进行选型是移动通信基站设计方案主要问题。
合理的铁塔选型和设计，对于降低工程造价，缩短工程建设周期，保证结构安全可靠至关重要。
2.1不同类型铁塔特点移动通信基站通信基站建设一般是在楼顶、丘陵及开阔的地势构建的铁塔附近，总体地势较高，具有高柔、难维护等特点，对通信基站的设计提出了很高的要求。
第一章施工方案一、工程简况工程名称：2018年度长沙移动基站土建、装修工程施工合作队伍工程位置：根据建设单位要求建设单位：中国移动通信集团湖南有限公司长沙分公司施工现场情况：铁塔基站土建工程基本建于山上，三通一平未到位，根据具体情况建设单位委托施工单位实施。
租赁基站装修具备条件。
b5E2RGbCAP工程范围：包括机房建筑、机房装修、机房电气安装、机房桥架安装、四角塔柱基、单管塔桩基、三角塔柱基、铁塔接地、基站的业主电引入等工程。
p1EanqFDPw二、施工部署2.1工程目标1.工程质量目标：达到优良工程质量标准本工程在施工期间，严格按照我公司“追求卓越、严格管理、科技领先、优质服务、保证信誉、创建优质工程奉献于社会”的质量方针，对此工程高标准严要求，精心组织施工，确保工程质量达到优良工程质量标准。
DXDiTa9E3d2.安全文明施工目标：安全，卫生，文明样板工地安全施工，文明施工达标，杜绝伤亡事故，确保施工现场人员的安全，本工程严格按市建管局关于安全文明施工的规定组织施工，确保达到安全，卫生，文明样板工地。
RTCrpUDGiT三、施工组织根据工程特点和规模，结合土建和安装的实际情况，为确保工期，质量和安全，公司将调能力较强的施工管理人员组建成“2018年度基站工程工程部”，并按工程法组织施工，对施工过程进行全面组织管理。
5PCzVD7HxA3.1根据本工程质量要求，施工现场的特点以及公司长期形成的管理制度，在该工程施工过程中，公司将在人、财、物上合理组织，科学管理。
jLBHrnAILg3.2工程管理机构1.公司对本工程工程施行“工程法”施工，建立以公司经理总体控制工程施工，工程经理全权负责该工程的经营、技术、质量、进度和安全等管理工作，由公司总工程师及有关科室组成工程保证机构，直接对工程部进行对口管理。
xHAQX74J0X2、工程部劳务层公司拟定工程经理具体管理，采用操作能力强的施工队伍作为工程部的劳务层，工程部所有作业班组在持证上岗基础上，实行整建制调动，以增强施工实力。
移动通信基站铁塔与机房的设计优化摘要本文讨论移动通信基站铁塔和机房的设计要则，并提出设计优化的思路，旨在提高移动通信网络建设的投资效益。
关键词移动通信基站铁塔机房优化移动通信网络建设正以空前的规模和速度在全国范围内展开，提高工程质量，降低工程造价，加快工程进度，最大限度地提高投资效益始终是倍受关注的焦点。
移动通信基站铁塔与机房的建设，面广量多，投资巨大，优化铁塔与机房的设计是提高工程投资效益的重要环节。
本文仅讨论移动通信基站铁塔和机房建筑的一般设计要则和优化原则，不涉及铁塔及机房的结构计算等问题；尽管结构计算是设计优化的重要途径，但因其有规范可依，本文不再赘述。
1 基站遗址的优化原则（1）满足通信网络规划要求；（2）场地平坦，附近无高大建筑物阻挡；（3）工程地质良好，避开断层、古河道及可能塌方、滑坡的地段；（4）选择安全的环境，避开易燃易爆的场所和粉尘及有害气体的污染源；（5）机场航道附近要注意铁塔限高；（6）远离各种无线干扰源；（7）避开低洼地，防止雨水淹灌；（8）尽量不选在中小学校院里，避免儿童攀援铁塔。
2 基站铁塔与机房形式的选择基站是否需要建设铁塔，取决于移动通信天线的挂高；当基站所在的建筑物满足挂高要求时，可利用屋顶设置大线抱杆，无须建塔。
基站铁塔因结构形式不同，可分为自立塔、拉线塔（桅杆）；基站铁塔因所建地点不同，有地面塔、屋顶塔之别。
地面塔通常采用的塔型有角钢塔、钢管塔（四柱或三柱）、钢独管塔、拉线塔（桅杆）。
角钢塔是最普遍的塔型，它制作安装简便，经济适用，应是铁塔建设的首选。
钢管四柱（或三柱）塔因其根开可以做得很小（2m左右），适用于狭窄场地或距建筑物较近的情况，但造价高于角钢塔。
独管塔多用于城市风景区或其它要求美观的场所，因为独管塔馈线引下和人员攀登都不方便。
加之造价较高，仅用于特殊要求的环境。
拉线塔的优点是用钢量小，但占地面积大，是否经济应综合考虑；另外拉线塔易受外力破坏，一旦拉线受损即造成倒塔；拉线塔受风力作用还会发生摆动和水平扭动，采用微波传输的基站慎用。
屋顶塔一般采用角钢塔较多，塔的设置有两种情况，一是建筑物设计时已考虑了铁塔的荷载并设置了预埋件（如电信机房楼顶），二是在旧建筑物上加建铁塔。
第二种情况要对原建筑进行验算，对结构进行改造，增设铁塔的锚固措施；铁塔的根开往往不等，塔高也受限制，还要认真修复因施工受到破坏的屋面防水层，设计时应格外慎重。
当天线挂高比建筑屋面高出不多时（10m左右），可采用简易的屋面铁架方式，在建筑的梁（墙）处浇筑混凝土墩作为配重（计算混凝土重量足以抵抗铁架倾覆力），铁架固定于混凝土墩，可不必破坏屋面防水层，此方式造价低，施工简便。
也可采用拉线方式固定屋面铁架，不做混凝土墩配重，但拉线的锚固点一定要慎重处理。
基站机房有两种情况：新建机房、利旧机房（或祖用机房）。
新建机房面积一般为20m2左右，市区容量大的机房可适当加大。
按其与铁塔的相对位置可分为塔侧机房、塔下机房。
塔下机房是将机房建在根开较大的铁塔下，因为与铁塔坐落在同一基础上，机房自重可平衡部分铁塔的倾覆力，铁塔基础可以做的较小，从而节省投资，另外还具有占地面积小、馈线较短、不需设置室外走线架等优点，应优先采用。
在铁塔根开较小时，采用塔侧机房，缩小机房与铁塔间距有利于节省土地、缩短走线架和馈线长度，但机房基础应避免建在铁塔基坑的回填土上。
利用旧机房或租用机房一般采用屋顶抱杆，屋顶铁架或屋顶塔安装天线，如建筑高度不够则需建地面塔，建塔时应注意铁塔基础开挖不能影响临近建筑的安全。
租用机房一般为民用建筑，如楼面承载力不足，还要对原房屋进行加固。
还有一种新建机房形式是夹心复合板房，采用成品夹心复合板（彩色镀锌钢板与聚苯乙烯制成）装配成基站机房，优点是工期短，缺点是寿命短（一般15年左右）。
3 基站用地面积根据各地情况，基站一般采用征用或租用土地两种形式，以塔高50～60m 为例，用地范围大约为：角钢塔+塔下机房13m×13m（若采用桩基础，10m×10m 即可满足）；角钢塔+塔侧机房13m×18m；钢管四柱塔+塔侧机房7m×16m。
租用机房需建地面塔时，所需场地仅为铁塔基础（含基坑开挖放坡）占地：角钢塔13m×13m，钢管四柱塔6m×6m，独管塔5m×5m。
拉线塔用地为边长85m的等边三角形，用地很不经济。
确定用地范围时应注意，铁塔一定要与附近建筑留出安全距离。
4 新建基站机房的设计优化基站机房为无人值守机房，除满足设备安装外，还应满足防盗、防水、防潮、防震、防雷击等要求。
（1）机房平面形式：机房一般为正方形或长方形平面，在面积相同的情况下，长方形平面更有利于基站设备的布置。
当机房位于塔下时，要注意与铁塔的空间关系；（2）机房内净高一般为 2.7m；室内外高差为0.3-045m，地势低洼时应适当提高；（3）机房间为外开防盗门，门洞宽1m，高 2.1m，门上设雨蓬。
机房馈线窗下沿距室内地面 2.3m，馈线窗平面位置与基站通信设备机列的轴线对齐。
除馈线窗外，机房不设其它窗户；（4）机房采用现浇钢筋混凝土屋盖，应做好保温和防水；（5）机房室内装饰作法为水泥砂浆墙面、水泥砂浆防潮地面，大棚可不做面层；墙面和天棚也可不刷涂料。
机房外墙面可设计为：清水墙、水刷石、水泥砂浆抹面等，内外装饰一律从简；（6）基站机房采用能自动启闭的分体式商用空调，室外机可挂于外墙或置干屋顶。
在通信设备机列前后的天棚上各设白帜灯一盏，用于机房照明。
于不同的两面墙上各设1个单向电源插座，用于设备安装和维护。
机房内设有接地铜排，与铁塔，机房综合接地系统连接；（7）有的基站设有远程控制系统，对基站的设备、电源、空调、消防、安保、门禁等实施远程监控；（8）基站机房的定位原则：机房的门宜朝南或朝向开阔地。
塔下机房的馈线窗应与铁塔爬梯在同一侧。
塔侧机房的馈线窗应面对铁塔的爬梯，机房与铁塔间距应尽量接近。
5 利旧机房和租用机房的设计优化（1）利旧机房是在原有的通信机房内设置基站，楼面荷载大都能满足要求，应重点解决好馈线引入问题；（2）租用机房情况比较复杂，所租房屋大小不同、层高不同、结构各异、位置也千差万别；一般民用建筑的楼面荷载不能满足基站设备的要求，通常要采取加固措施。
首先要对原有结构进行验算，加固设计要因地制宜。
要想将祖用房屋的楼面承载能力加固到满足通信机房要求的6kN/m2是不现实的，且不说梁、板、柱的全面加固造价高、工期长、施工复杂，仅仅因机房相邻及楼下的房间系其它单位使用，也使加固施工难以进行。
优化方案是在通信设备机列下进行局部加固，将设备用型钢支撑干房间两侧的梁或承重墙上，架空于楼板之上，因此不必对楼板进行加固。
由于一般基站设备不大多，按照设备的实际荷载进行结构验算，大多数房屋的承重墙、梁、柱不必加固即能承载型钢传来的设备重量（如验算不能满足承载要求，应当采取加固措施）。
此种加固方式造价低、工期短、施工简便；（3）利旧机房或租用机房采用上走线方式，不设架空地板，也无需做装饰装修；（4）租用机房一般要靠近外墙，便于馈线引入。
有可能的诸，应封堵原有外窗，有利于保温、防晒、防尘、防水，房门应改为外开防盗门。
6 室外走线架天线的馈线通过固定于爬梯的馈线支架，自铁塔上部垂直引下，再通过室外走线架水平引入基站机房。
（1）上人走线架（桥架）：走线架距地面高度大于4m时采用，走线架宽500～600mm，设计时应考虑馈线重量和两个人的工作荷载，并设高 1.2m的护栏，将馈线固定在护栏上；（2）不上人走线架：走线架距地面高度小于4m时采用，宽度同上，工作人员使用梯子布线，馈线固定在走线架上，不必设护栏。
单层基站机房应采用不上人走线架；（3）走线架两端分别固定在铁塔爬梯和机房外墙的支架上。
外墙支架位于馈线窗下；为防止雨水流向机房，走线架以大于1％的坡度向外倾斜；（4）走线架为型钢制作，型材规格通过计算确定；宜采用与铁塔同规格的型材，以便充分利用铁塔的下脚料；走线架采用热镀锌防腐；（5）走线架跨度不宜大大，当跨度大于8m时，宜增设钢支柱或从铁塔上加设斜拉线，以缩小走线架的跨度，达到节省钢材的目的；（6）利旧机房或租用机房的移动通信天线很多是设在屋顶上，因此要设置屋顶的水平走线架和沿外墙而下的竖向走线架。
屋顶水平走线架一般架空于屋面或固定于女儿墙，路由尽量简短，以节省钢材和馈线。
竖向走线架要考虑上人荷载，与梁或实心砖墙要有可靠锚固。
因事关人身安全，竖向走线架不应锚固干轻质墙上。
7 移动通信铁增（1）铁塔设计原则：满足大线及馈线安装的要求，便于操作维护；符合国家钢结构规范，保证结构安全，抗风、抗震、防锈、防雷；优化设计，合理选型，便于制作、安装，缩短施工周期，降低工程投资；（2）合理选择塔型：不同塔型的造价悬殊较大，合理选择塔型是节省投资a.优先选择角钢塔，角钢塔自重轻、造价低、结构合理、技术成熟、安全度高，被广泛采用；b.选择合理的铁塔根开，根开的大小影响钢材用量和基础造价，须经结构计算优化确定；c.采用角钢塔时优先选择塔下机房，造价低，占地少。
（3）合理确定铁塔的荷载和高度：这也是降低造价的重要途径；a.风荷载：以国标《建筑结构荷载规范》中“全国基本风压图”确定基本风压值为设计依据，不要随意超规范加大安全储备，造成不必要的浪费；b.针对不同地区风压值（如山东沿海地区基本风压值为0.5-0.65kN/m2，内陆地区为0.35-0.45kN/m2），因地制宜，分别提供不同的铁塔设计，可以大幅度降低造价。
切忌一套铁塔图纸打遍天下的不负责任的现象；c.微波天线的荷载：对于需要微波传输的基站，可以事先提出要求，有针对性地设计相应的铁塔。
因多数移动通信基站采用光缆传输，可不考虑微波天线荷载，以免造成浪费；d.天线平台的数量：早期设计的铁塔多采用三层平台，后来改为两层或一层平台，事实上两层平台即能满足基站的远期发展需求，大多数位于农村地区的基站，一层平台即可。
每减少一层平台，能节省7000元左右；e.铁塔高度：铁塔高度取决于移动通信天线的挂高，天线挂高和通信基站的密度、无线信号覆盖强度及地形地势有关，合理确定铁塔高度对降低造价意义很大。
根据有关部门对GSM900无线信号场强测试的结果，在40m内天线高度的变化对无线信号覆盖影响较大，超过40m后，再增加大线挂高对无线信号覆盖影响不明显，因此在农村地区天线挂高为40m左右较合理；城区基站的天线挂高还要适当降低。
（4）铁塔平台设计的优化：移动通信铁塔平台尺寸不需大大，最窄处便于人员通过，约600mm即可，活荷载也比微波塔平台小，建议2kN/m2较合理。
以往平台多为零星构件高空组装，现场工作量大、工期较长，现在改进为整体装配式结构，预制成4块扇形平台，安装简便，施工快捷。
