1联想计算机前置音频线、USB 数据线联想计算机的前置音频线、USB 数据线的接法均与标准机箱不同。
AC97音频线使用7针插座，HD 音频线使用13针插座。
以下分别介绍，便于运用联想机箱换装标准主板时改接前置音频线、USB 数据线参考。
一、联想前置音频AC97（7针）改接标准AC97（9针）1. 联想7针（AC97）2. 标准9针（AC97）上下插座连线方法：1接1，2悬空不用，7接2，3接5，4接6，5接9，6接10。
用一根线从3连到1，作为MIC 供电电源（不接就不能录音）。
不插耳机时，5、6相通，9、10相通；插上耳机时，5、9通耳机，6、10与耳机切断连接。
以上是AC97规范的改接。
■1 ■2 ■3 ■4 ■5 ■6 ■7 ■9 ■101、 AUD_MIC2、 AUD_GND3、 AUD_MIC_BIAS4、 AUD_VCC5、 AUD_FPOUT_R6、 AUD_RET_R7、 HP_ON8、 KEY9、 AUD_FPOUT_L 10、AUD_RET_L 前面板麦克输入 模拟音频电路用地线 麦克供电电源给模拟音频电路用的已滤波的+5V 供电 前面板右声道音频信号 前面板右声道音频信号返回 保留给将来耳机放大电路用 空针脚前面板左声道音频信号 前面板左声道音频信号返回■1 ■2 ■3 ■4 ■5 ■6 ■71- MIC 2- GND (MIC) 3- Front LINE Out(R) 4- LINE Next(R) 5- Front LINE Out(L) 6- LINE Next(L) 7- GND (fLO) 8- (Cut away)2 二、联想前置HD （13针）高保真音频改接标准HD （9针）1. 联想13针（HD Audio ）高保真音频2. 标准9针（HD Audio ）高保真音频上下插座连线方法：2接7，4接10，5接3，6接6，7接1，9接5，10接4，11接9，13接2。
联想主板前置USB、音频接线图解一、联想主板电源开关、重启、硬盘灯、电源灯接线定义。
二、联想主板前置USB接线定义。
USB电源（VCC、POWER、5V、5VSB、U0VCC）线是红色USB数据负线（DATE2－、USBD2－，PD2－，USBDT2－、U0DA－）线是白色USB数据正线（DATE2＋、USBD2＋，PD2＋，USBDT2＋、U0DA＋）线是绿色USB接地（GND、GROUND）线是黑色的这是一个电脑前置USB的所有接线，还有一个USB跟上面的类同，只是将USB数据正、负线的名字中的数字加1，以示与第一个USB接口的区别。
来总结一下吧，其实很简单，两个前置USB接口共有8根线，每个USB接口需要4根线。
一般主板上USB接口都是两排，一排就是一个USB接口。
把红色的线接在USB电源上，白色的线（带一个“－”号）接在USB数据负线上，绿色的线（带一个“＋”号）接在USB数据正线上，最后接上黑色的接地线。
注意的是，在一排上接的两根USB正、负数据线上的数字要相同。
下面一排按上面的方法如法炮制就OK了。
接完了最好再检查一遍，看看接的线的颜色排列顺序是不是跟主板自带的后挡板USB的接口一致？这样就大功告成了！从左至右颜色:红\白\绿\黑.三、联想主板前置音频线（13针）接线定义。
联想最新的主板和老一些的主板的音频接口都是联想自己的标准老款是7针的音频.新款是13针的音频相关图片: 老式的就不截图了现市场上各种机箱的前置音频面板接线大概分为4种：标准7线接口、简化7线接口、5 线接口、4线接口。
对于5线、4线接口的面板，由于制造不符合标准，即使连接以后也不能组成正常的回路，后置无法正常发声的；对于这种面板的接法，由于无法实现前后置音频都能正常发声，这里就不说了。
标准7线接法：1----MIC IN 2-----GND3----MIC POWER 4-----不接5----LINE OUT FR 6----- LINE OUT RR7----不接8-----空9----LINE OUT FL 10---- LINE OUT FR11---12闭合13-14闭合简化7线接法：1---Mic IN 2---GND3---MIC Bias 4----不接5---SPKOUT-R 6---SPKOUT-R7----不接8----空9----SPKOUT-L 10----SPKOUT-L11---12闭合13-14闭合。
联想电脑主板前置音频、前置USB、前面板接线图解
（一）
这是富士康代工的联想L-915F主板的前置音频、前置USB、前面板接线的图解，也适用于其他采用相同针脚的主板.
（二）
这是微星代工的联想 L-A690主板的13针前置音频、前置USB接线情况;
主板前置音频插针是13针的，上排7，下排6，左下角空。
USB 插针为上排6下排5，右下角空。
B接法：最左边的两个插针不用理会，把普通前置USB插头直接插上就行了。
2.开关、重启、指示灯的接法和上面L-915F的一样。
3.前置音频接法最麻烦，看下图：
（三）
据说还有一种联想主板13针音频插针是上排6下排7，右上角空的：。
F usb1 实例图示及对应接线图：F usb2 实例图示及对应接线图：F usb3 实例图示及对应接线图：联想主板13针前置音频实例图示及对应接线图：联想最新的主板和老一些的主板的音频接口都是联想自己的标准老款是7针的音频.新款是13针的音频常用部分联想主板前置音频接线（图一）●9 ●10●11 ●12●13 ●14●15 ○169 MIC 10 GND (MIC)11 Front LINE Out(R) 12 LINE Next(R)13 Front LINE Out(L) 14 LINE Next(L)15 GND (fLO) 16 (Cut away)但普通主板的接线定义为（图二）●1 ●2●3 ●4●5 ●6●7 ○8●9 ●101 、AUD_MIC 前面板麦克输入2、AUD_GND 模拟音频电路用地线3、AUD_MIC_BIAS 麦克供电电源4、AUD_VCC 给模拟音频电路用的已滤波的+5V供电5、AUD_FPOUT_R 前面板右声道音频信号6、AUD_RET_R 前面板右声道音频信号返回7、HP_ON 保留给将来耳机放大电路用8、KEY 空针脚9、AUD_FPOUT_L 前面板左声道音频信号10、AUD_RET_L 前面板右声道音频信号九针改七针（图三）●1 ●2●3 ●4●5 ●6●7 ○8●9 ●101与2的线不动。
3与4的线取出不用！5与6的线移动到3与4当中7的线移动到8当中，空出来不用！9与10的线移动到5与6当中！相关图片: 老式的就不截图了下面看看现有普通机箱的音频线大概有几类普通散装7针接线标示不一样的图片那么我们怎么用普通机箱来完成联想音频的前置问题1先说普通7针的接法联想G31主板接口定义及准系统装置现市场上各种机箱的前置音频面板接线大概分为4种：标准7线接口、简化7线接口、5 线接口、4线接口。
对于5线、4线接口的面板，由于制造不符合标准，即使连接以后也不能组成正常的回路，后置无法正常发声的；对于这种面板的接法，由于无法实现前后置音频都能正常发声，这里就不说了。

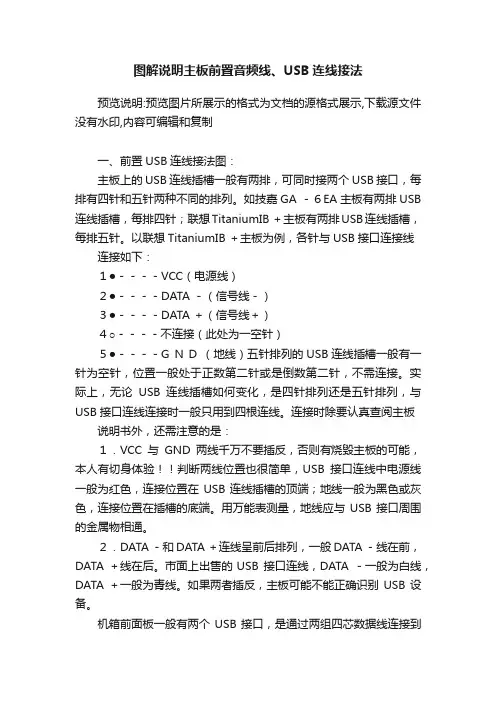

图解说明主板前置音频线、USB连线接法预览说明:预览图片所展示的格式为文档的源格式展示,下载源文件没有水印,内容可编辑和复制一、前置USB连线接法图：主板上的USB连线插槽一般有两排，可同时接两个USB接口，每排有四针和五针两种不同的排列。
如技嘉GA －６EA主板有两排USB 连线插槽，每排四针；联想TitaniumIB ＋主板有两排USB连线插槽，每排五针。
以联想TitaniumIB ＋主板为例，各针与USB接口连接线连接如下：１●－－－－VCC（电源线）２●－－－－DATA －（信号线－）３●－－－－DATA ＋（信号线＋）４○－－－－不连接（此处为一空针）５●－－－－G N D （地线）五针排列的USB连线插槽一般有一针为空针，位置一般处于正数第二针或是倒数第二针，不需连接。
实际上，无论USB连线插槽如何变化，是四针排列还是五针排列，与USB接口连线连接时一般只用到四根连线。
连接时除要认真查阅主板说明书外，还需注意的是：１．VCC与GND两线千万不要插反，否则有烧毁主板的可能，本人有切身体验！！判断两线位置也很简单，USB接口连线中电源线一般为红色，连接位置在USB连线插槽的顶端；地线一般为黑色或灰色，连接位置在插槽的底端。
用万能表测量，地线应与USB接口周围的金属物相通。
２．DATA －和DATA ＋连线呈前后排列，一般DATA －线在前，DATA ＋线在后。
市面上出售的USB 接口连线，DATA －一般为白线，DATA ＋一般为青线。
如果两者插反，主板可能不能正确识别USB设备。
机箱前面板一般有两个USB接口，是通过两组四芯数据线连接到主板预留的两个USB接口插针上的。
四芯数据线的颜色分别为：红、白、绿、黑。
它们与主板的USB 接口插针的对应关系如下：红（V）：电源正极，对应主板的VCC、+5V、VC白（USB-）：信号线负极，对应主板的port-、data-、USB-绿（USB+）：信号线正极，对应主板的port+、data+、USB+ 黑（G）：地线，对应主板的GND、G、地线二、前置音频线接法图：英特尔在AC97音频标准之后，又推出了HD(高保真)音频标准。
图解说明主板前置音频线、USB连线接法预览说明:预览图片所展示的格式为文档的源格式展示,下载源文件没有水印,内容可编辑和复制一、前置USB连线接法图：主板上的USB连线插槽一般有两排，可同时接两个USB接口，每排有四针和五针两种不同的排列。
如技嘉GA －６EA主板有两排USB 连线插槽，每排四针；联想TitaniumIB ＋主板有两排USB连线插槽，每排五针。
以联想TitaniumIB ＋主板为例，各针与USB接口连接线连接如下：１●－－－－VCC（电源线）２●－－－－DATA －（信号线－）３●－－－－DATA ＋（信号线＋）４○－－－－不连接（此处为一空针）５●－－－－G N D （地线）五针排列的USB连线插槽一般有一针为空针，位置一般处于正数第二针或是倒数第二针，不需连接。
实际上，无论USB连线插槽如何变化，是四针排列还是五针排列，与USB接口连线连接时一般只用到四根连线。
连接时除要认真查阅主板说明书外，还需注意的是：１．VCC与GND两线千万不要插反，否则有烧毁主板的可能，本人有切身体验！！判断两线位置也很简单，USB接口连线中电源线一般为红色，连接位置在USB连线插槽的顶端；地线一般为黑色或灰色，连接位置在插槽的底端。
用万能表测量，地线应与USB接口周围的金属物相通。
２．DATA －和DATA ＋连线呈前后排列，一般DATA －线在前，DATA ＋线在后。
市面上出售的USB 接口连线，DATA －一般为白线，DATA ＋一般为青线。
如果两者插反，主板可能不能正确识别USB设备。
机箱前面板一般有两个USB接口，是通过两组四芯数据线连接到主板预留的两个USB接口插针上的。
四芯数据线的颜色分别为：红、白、绿、黑。
它们与主板的USB 接口插针的对应关系如下：红（V）：电源正极，对应主板的VCC、+5V、VC白（USB-）：信号线负极，对应主板的port-、data-、USB-绿（USB+）：信号线正极，对应主板的port+、data+、USB+ 黑（G）：地线，对应主板的GND、G、地线二、前置音频线接法图：英特尔在AC97音频标准之后，又推出了HD(高保真)音频标准。
图解说明主板前置音频线、USB连线接法预览说明:预览图片所展示的格式为文档的源格式展示,下载源文件没有水印,内容可编辑和复制一、前置USB连线接法图：主板上的USB连线插槽一般有两排，可同时接两个USB接口，每排有四针和五针两种不同的排列。
如技嘉GA －６EA主板有两排USB 连线插槽，每排四针；联想TitaniumIB ＋主板有两排USB连线插槽，每排五针。
以联想TitaniumIB ＋主板为例，各针与USB接口连接线连接如下：１●－－－－VCC（电源线）２●－－－－DATA －（信号线－）３●－－－－DATA ＋（信号线＋）４○－－－－不连接（此处为一空针）５●－－－－G N D （地线）五针排列的USB连线插槽一般有一针为空针，位置一般处于正数第二针或是倒数第二针，不需连接。
实际上，无论USB连线插槽如何变化，是四针排列还是五针排列，与USB接口连线连接时一般只用到四根连线。
连接时除要认真查阅主板说明书外，还需注意的是：１．VCC与GND两线千万不要插反，否则有烧毁主板的可能，本人有切身体验！！判断两线位置也很简单，USB接口连线中电源线一般为红色，连接位置在USB连线插槽的顶端；地线一般为黑色或灰色，连接位置在插槽的底端。
用万能表测量，地线应与USB接口周围的金属物相通。
２．DATA －和DATA ＋连线呈前后排列，一般DATA －线在前，DATA ＋线在后。
市面上出售的USB 接口连线，DATA －一般为白线，DATA ＋一般为青线。
如果两者插反，主板可能不能正确识别USB设备。
机箱前面板一般有两个USB接口，是通过两组四芯数据线连接到主板预留的两个USB接口插针上的。
四芯数据线的颜色分别为：红、白、绿、黑。
它们与主板的USB 接口插针的对应关系如下：红（V）：电源正极，对应主板的VCC、+5V、VC白（USB-）：信号线负极，对应主板的port-、data-、USB-绿（USB+）：信号线正极，对应主板的port+、data+、USB+ 黑（G）：地线，对应主板的GND、G、地线二、前置音频线接法图：英特尔在AC97音频标准之后，又推出了HD(高保真)音频标准。
联想主板前置 USB 音频等接线图【转】联想主板前置 USB 音频等接线图最终编辑dingtan2007联想主板接线图F usb1 实例图示及对应接线图：F usb2 实例图示及对应接线图：F usb3 实例图示及对应接线图：联想主板13针前置音频实例图示及对应接线图：联想最新的主板和老一些的主板的音频接口都是联想自己的标准老款是7针的音频.新款是13针的音频相关图片: 老式的就不截图了下面看看现有普通机箱的音频线大概有几类普通散装7针接线整套的7针音频线普通散装7针接线标示不一样的图片那么我们怎么用普通机箱来完成联想音频的前置问题1先说普通7针的接法联想G31主板接口定义及准系统装置现市场上各种机箱的前置音频面板接线大概分为4种：标准7线接口、简化7线接口、5 线接口、4线接口。
对于5线、4线接口的面板，由于制造不符合标准，即使连接以后也不能组成正常的回路，后置无法正常发声的；对于这种面板的接法，由于无法实现前后置音频都能正常发声，这里就不说了。
看看现在市面上，一般机箱音频线的标示：BIOSTAR 两种前置音频接口和对应的接线方法：第一种、14针接口标准7线接法：1----MIC IN 2-----GND3----MIC POWER 4-----不接5----LINE OUT FR 6----- LINE OUT RR7----不接 8-----空9----LINE OUT FL 10---- LINE OUT FR11---12闭合 13-14闭合简化7线接法：1---Mic IN 2---GND3---MIC Bias 4----不接5---SPKOUT-R 6---SPKOUT-R7----不接 8----空9----SPKOUT-L 10----SPKOUT-L11---12闭合 13-14闭合第二种、10针接口前置音频接口位置如下图：注意：用户将连接器连接PC前置音频输出时，此时后置音频无输出！补充二:前置USB接口现在电脑的机箱大多数都有前置USB接口，在这个USB设备日渐丰富的年代，这极大地方便了我们。
联想主板前置USB 音频等接线图
联想主板接线图
F usb1 实例图示及对应接线图：
F usb2 实例图示及对应接线图：
F usb3 实例图示及对应接线图：
联想主板13针前置音频实例图示及对应接线图：
联想最新的主板和老一些的主板的音频接口都是联想自己的标准
老款是7针的音频.
新款是13针的音频
相关图片: 老式的就不截图了
下面看看现有普通机箱的音频线大概有几类
普通散装7针接线
整套的7针音频线
普通散装7针接线标示不一样的图片
那么我们怎么用普通机箱来完成联想音频的前置问题1先说普通7针的接法。
主板音频和USB 跳线的定义有联想标准和Intel 标准。
两种标准的定义不同。
2004 年以前开始使用的主板（主板编号是11004XXX 开头或者更低）两种标准的都有。
商用机使用Intel 定义的主板很少。
有部分Intel 标准的主板带有转接线，通过转接线转成联想标准。
2004 年以后开始使用的主板，基本都统一为联想标准。
在指导用户操作时，先通过用户描述和主板图片查询跳线定义是哪种标准。

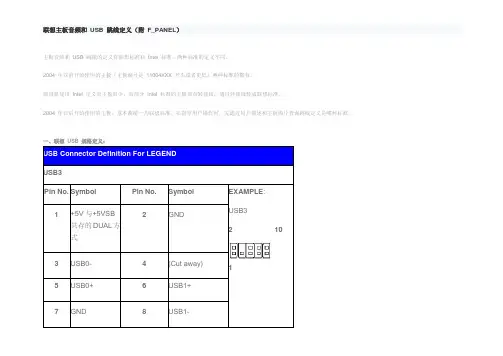

一、联想USB 规格定义：
三、联想11 针USB 规格定义：
11 针增加的2 针没有实际定义，即在Intel USB 规格定义的1 和2 针前面增加2 针。
四、联想AUDIO规格定义：
注意：
* 如果不使用联想机箱，推荐短接9-10 针，使用主板后置音频功能。
* 如果需要使用前置音频，可以到维修站购买前置音频和USB 接口模块（模块与联想机箱可以匹配，与用到其他机箱上可以考虑使用软驱或者光驱位置）。
* 联想前置音频和USB 模块有电路设计，实现必要的保护和设备识别功能，这些电路设计与主板是匹配的。
不提供此接口连接到非联想机箱设备的支持。
如果将接口连接到非联想设备，会造成的声音功能和音质问题，也有可能造成主板等部件故障，都不在保修范围内。
七、联想主板F_PANEL 定义（开关、reset、电源灯、硬盘灯）
