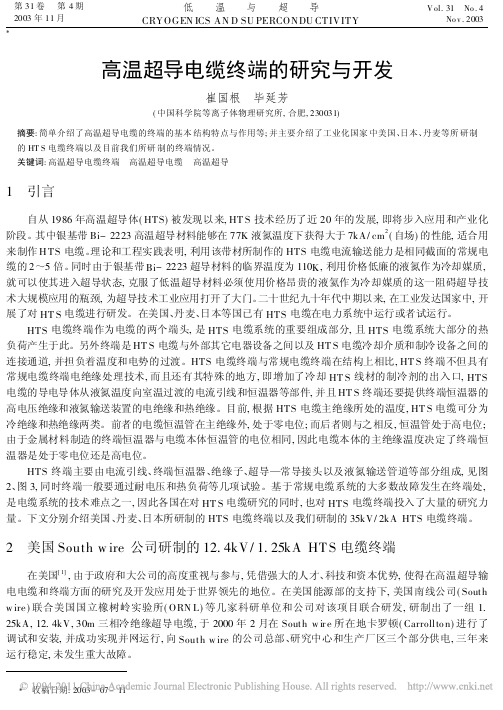

高温超导电缆终端的研究与开发崔国根 毕延芳(中国科学院等离子体物理研究所,合肥,230031)摘要:简单介绍了高温超导电缆的终端的基本结构特点与作用等;并主要介绍了工业化国家中美国、日本、丹麦等所研制的HT S 电缆终端以及目前我们所研制的终端情况。
关键词:高温超导电缆终端 高温超导电缆 高温超导1 引言自从1986年高温超导体(HTS)被发现以来,HT S 技术经历了近20年的发展,即将步入应用和产业化阶段。
其中银基带Bi-2223高温超导材料能够在77K 液氮温度下获得大于7kA/cm 2(自场)的性能,适合用来制作H TS 电缆。
理论和工程实践表明,利用该带材所制作的HTS 电缆电流输送能力是相同截面的常规电缆的2～5倍。
同时由于银基带Bi -2223超导材料的临界温度为110K ,利用价格低廉的液氮作为冷却媒质,就可以使其进入超导状态,克服了低温超导材料必须使用价格昂贵的液氦作为冷却媒质的这一阻碍超导技术大规模应用的瓶颈,为超导技术工业应用打开了大门。
二十世纪九十年代中期以来,在工业发达国家中,开展了对HT S 电缆进行研发。
在美国、丹麦、日本等国已有HTS 电缆在电力系统中运行或者试运行。
HTS 电缆终端作为电缆的两个端头,是HTS 电缆系统的重要组成部分,且HTS 电缆系统大部分的热负荷产生于此。
另外终端是HT S 电缆与外部其它电器设备之间以及HT S 电缆冷却介质和制冷设备之间的连接通道,并担负着温度和电势的过渡。
HTS 电缆终端与常规电缆终端在结构上相比,HT S 终端不但具有常规电缆终端电绝缘处理技术,而且还有其特殊的地方,即增加了冷却HT S 线材的制冷剂的出入口,HTS 电缆的导电导体从液氮温度向室温过渡的电流引线和恒温器等部件,并且HT S 终端还要提供终端恒温器的高电压绝缘和液氮输送装置的电绝缘和热绝缘。
目前,根据HTS 电缆主绝缘所处的温度,HT S 电缆可分为冷绝缘和热绝缘两类。
高温超导电缆在电力输配电网中的应用研究随着社会的快速发展和科技的进步，电力供应在我们生活中扮演着越来越重要的角色。
而高温超导电缆作为一项前沿技术，正逐渐被人们关注和研究。
本文将重点探讨高温超导电缆在电力输配电网中的应用研究，并探索其在提高电力输送效率、减少能源损耗等方面的潜力。
一、高温超导电缆的基本原理高温超导电缆是一种利用超导材料传导电流的新型电缆。
超导材料在较低的温度下能够实现电阻为零的状态，从而可以大大减少电力输送中的能量损耗。
而高温超导电缆的关键在于材料的选择和制备技术的突破，使超导材料能够在相对较高的温度下工作，从而提高了其实用性和应用范围。
二、高温超导电缆在电力输送中的优势1. 降低能源损耗：高温超导电缆的主要优势在于其能够消除电力输送过程中的能量损耗。
相比传统的金属导体，高温超导电缆具有更低的电阻和更高的电流密度，从而减少了电力线路中的能量损耗，提高了整个电力网络的效率。
2. 提高电力输送容量：高温超导电缆的高电流密度和无电阻特性，使其能够承载更大的电流，在同样的输送线路下提高了电力输送容量。
这将使得现有的输电线路在不需要增加线缆数量的情况下，实现更大功率的输送。
3. 减少线路损耗：电力输送过程中，线路的电阻会导致电能的散失，损耗在导线自身上。
而高温超导电缆消除了电阻，从而减少了电线的损耗。
这将在一定程度上减少线路热损耗和线路的温升，提高整个电力输配网的效能。
三、高温超导电缆的应用前景1. 输电线路升级：目前，大部分电力输送线路使用的是传统的铜导线，存在容量有限、电阻大、损耗大等问题。
高温超导电缆的出现将能够解决这些问题，提高线路的输送能力和效率。
因此，在电力输送线路的升级改造中，引入高温超导电缆有着广阔的应用前景。
2. 高能电子器件的应用：在高能电子器件中，大量的电力供应需要高稳定性和高效率的电源。
高温超导电缆作为一种高效的电力输送手段，可以为高能电子器件提供稳定的能源来源，提高其工作效率和整体性能。

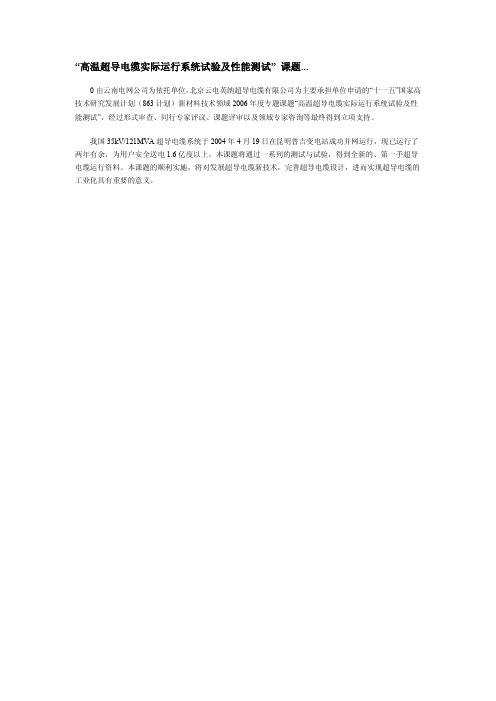

“高温超导电缆实际运行系统试验及性能测试” 课题...
0由云南电网公司为依托单位，北京云电英纳超导电缆有限公司为主要承担单位申请的“十一五”国家高技术研究发展计划（863计划）新材料技术领域2006年度专题课题“高温超导电缆实际运行系统试验及性能测试”，经过形式审查、同行专家评议、课题评审以及领域专家咨询等最终得到立项支持。
我国35kV/121MVA超导电缆系统于2004年4月19日在昆明普吉变电站成功并网运行，现已运行了两年有余，为用户安全送电1.6亿度以上。
本课题将通过一系列的测试与试验，得到全新的、第一手超导电缆运行资料。
本课题的顺利实施，将对发展超导电缆新技术，完善超导电缆设计，进而实现超导电缆的工业化具有重要的意义。
高温超导电缆的应用与挑战研究在当今能源需求不断增长、对电力传输效率和可靠性要求日益提高的背景下，高温超导电缆作为一种具有巨大潜力的新型电力传输技术，正逐渐引起广泛的关注和研究。
高温超导电缆相较于传统电缆，具有诸多显著的优势。
首先，其电阻极小，能够大大降低电能在传输过程中的损耗。
这意味着在相同的传输距离和功率下，高温超导电缆能够节约大量的能源，提高能源利用效率。
其次，高温超导电缆的载流能力极强，可以输送更大的电流，从而满足日益增长的电力需求。
此外，由于其体积小、重量轻，在安装和维护方面也具有一定的便利性。
在实际应用方面，高温超导电缆已经在一些领域取得了重要的进展。
在城市电网中，由于人口密集、用电量巨大，对电力传输的效率和可靠性要求极高。
高温超导电缆能够有效地解决城市电网中的输电瓶颈问题，提高电网的供电能力和稳定性。
例如，在一些大城市的核心区域，已经开始试点铺设高温超导电缆，取得了良好的效果。
在工业领域，一些大型工厂和企业对电力的需求也非常大。
高温超导电缆可以为这些用户提供更加稳定、高效的电力供应，有助于提高生产效率，降低生产成本。
例如，一些大型的钢铁厂、化工厂等已经开始考虑采用高温超导电缆来优化其电力系统。
在可再生能源领域，高温超导电缆也有着广阔的应用前景。
随着太阳能、风能等可再生能源的快速发展，如何将这些分散的能源高效地汇集和传输成为了一个重要的问题。
高温超导电缆由于其低损耗和高载流能力，能够更好地适应可再生能源的特性，实现远距离、大容量的传输。
然而，尽管高温超导电缆具有诸多优势和广阔的应用前景，但在其推广和应用过程中，也面临着一系列的挑战。
首先，高温超导材料的制备工艺仍然较为复杂，成本较高。
目前，高温超导材料的生产还没有实现大规模工业化，导致其价格居高不下，这在一定程度上限制了高温超导电缆的广泛应用。
其次，高温超导电缆的运行环境要求苛刻。
为了保持超导状态，需要提供极低的温度，通常需要使用液氮或液氦等冷却介质。
三相同轴高温超导电缆制造关键技术与应用1. 引言1.1 概述随着能源需求的不断增长和环境问题的日益严重，高温超导技术作为一种具有革命性潜力的新型能源技术备受关注。
而高温超导电缆作为高温超导技术的重要应用之一，在电力输送、医疗设备以及其他领域都具有广阔的应用前景。
本文将详细探讨三相同轴高温超导电缆制造关键技术以及其在各应用领域中的潜在价值。
1.2 研究背景传统的输电线路存在较大能量损耗和带宽限制等问题，限制了电力传输效率和可持续发展。
而高温超导材料具有零电阻和巨大磁场容纳量等优异特性，可以有效降低能量损耗并提升电力传输效率。
因此，研究和开发高温超导电缆成为当前热点话题，并得到了广泛关注。
1.3 目的与意义本文旨在系统地介绍三相同轴高温超导电缆制造的关键技术，并深入分析其在电力输送和医疗设备等领域的应用潜力。
具体而言，我们将探讨导体制备工艺、绝缘层材料选择与处理技术以及外包覆保护层材质与工艺要求等制造关键技术，并结合实际案例进行分析。
此外，本文还将展望高温超导电缆在未来的发展前景，并提出一些建议和研究方向，为相关领域的科学家和工程师提供参考。
通过全面了解高温超导电缆的制造技术和应用领域，我们可以更好地推动其产业化进程并促进能源领域的可持续发展。
2. 高温超导材料概述2.1 高温超导体特点高温超导体是一种能够在相对较高温度下表现出超导特性的材料。
相比于传统的低温超导体，高温超导体具有以下几个特点：首先，高温超导体的临界温度较低温超导体更高。
传统的低温超导体需要在极低的温度（接近绝对零度）下才能表现出超导特性，而高温超导体的临界温度通常在液氮沸点（77K）以上，甚至可以达到室温附近。
其次，高温超导体具有较大的电流密度。
这意味着同样尺寸和长度下，高温超导体可以承受更大的电流，从而实现更大功率传输和更高负载能力。
此外，高温超导体还具有良好的耐磁场性能。
相比传统低温超导器件，在强磁场环境下，高温超导材料仍然可以保持其优越的电学性能。
高温超导电缆故障检测技术的研究一、引言高温超导电缆是一种高科技新材料，具有超低电阻、超高电流密度、超高能效和长寿命等优点，被广泛应用于输电、变压器、现代医学和科学研究等领域。
但是，由于高温超导电缆的复杂性和不可预测性，故障检测一直是制约其应用的主要问题之一。
因此，本文将介绍高温超导电缆故障检测技术的研究及其应用。
二、高温超导电缆的特点和故障检测需求高温超导电缆具有许多独特的特点，如极高的临界电流密度、自我保护和压缩效应等。
然而，由于高温超导材料是一种非常复杂的组合材料，它们的结构和性能受到诸多因素的影响，因此故障检测是非常困难的。
同时，高温超导电缆上的故障会导致其电性能降低或失效，严重影响其使用寿命和效率。
因此，高温超导电缆需要可靠的故障检测技术，以保障其正常运行和安全使用。
三、高温超导电缆故障检测技术研究为了实现高温超导电缆的故障检测，研究人员开发了许多先进的技术和方法，包括传统的电学测量、超声波检测、热成像、红外线成像、X射线成像等。
下面将分别介绍一些常用的高温超导电缆故障检测技术。
1. 电学测量电学测量是最常用的高温超导电缆故障检测方法之一，主要通过测量电流、电压、电阻等参数来判断电缆的运行状态。
这种方法通过测量高温超导体的电阻变化可以确定电缆的健康状态，但由于高温超导体具有非线性和严格的环境要求等复杂性质，所以该方法存在缺陷和局限。
2. 超声波检测超声波检测是一种非接触式的高温超导电缆故障检测技术，可以实现对电缆内部的信号检测。
该方法可以检测电缆中的气体泄漏、水蚀、裂纹等损坏情况，但由于其成像效果较差和信号传播的限制，这种方法的准确性和可靠性仍有待提高。
3. 热成像热成像是一种通过计算热量分布来检测高温超导电缆故障的方法。
该方法能够有效地检测分别在电缆内部或外部的损坏情况。
但是，由于该方法有很多干扰因素，如环境温度、表面反射等等，因此准确性有待提高。
4. 红外线成像红外线成像是一种检测超导电缆的热成像技术，主要通过红外线成像仪来收集高温点的红外线光谱和图像。
高温超导电缆在电力输配中的应用研究超导技术的发展为电力输配领域带来了革命性的变化。
高温超导电缆作为超导技术的重要应用之一，在电力输配中展现出了巨大的潜力。
本文将探讨高温超导电缆在电力输配中的应用研究，并分析其优势和挑战。
1. 高温超导电缆的基本原理高温超导电缆是利用超导材料在低温下表现出的零电阻和强磁场排斥效应来传输电能的一种电缆。
高温超导材料通常采用氧化铜基复合材料，其临界温度可达到液氮温度以下的约77K，这样的温度不再需要极低温环境的维持，因此大大降低了使用和维护的成本。
2. 高温超导电缆的优势高温超导电缆相对于传统电缆具有明显的优势。
首先，高温超导电缆具有极高的传输能力。
由于超导材料的零电阻特性，高温超导电缆的传输效率非常高，相同截面下的高温超导电缆可以传输更大的电流，从而满足电力输配对于高负荷的需求。
其次，高温超导电缆具有较高的工作温度。
相较于低温超导电缆需要极低温度环境的要求，高温超导电缆可以在液氮温度下工作，这大大降低了应用的复杂性和成本。
此外，高温超导电缆还具备较小的体积和重量，使得其在安装和布线方面更加灵活和便捷。
3. 高温超导电缆在电力输配中的应用3.1 电力传输高温超导电缆在电力传输中具有重要的应用。
由于其高能效特性，高温超导电缆可以用来替代传统的输电线路，提高电力输送的效率和容量。
传统的输电线路存在着较大的电阻和能量损失，而高温超导电缆的零电阻特性可以减少能量损耗，提高电能的利用率。
此外，高温超导电缆还可以减小电力输送中的电磁泄漏，提高线路的安全性和稳定性。
3.2 电力配电高温超导电缆在电力配电中也有广泛的应用。
传统的电力配电过程中，电能传输存在着较大的能量损失，而高温超导电缆的零电阻特性可以显著减少损耗，提高能源利用效率。
同时，高温超导电缆具有较小的体积和重量，可以减小配电系统的占地面积，更好地适应城市化发展的需要。
4. 高温超导电缆的挑战高温超导电缆虽然具有很多优势，但是在实际应用中还面临一些挑战。
