多级离心泵的组装

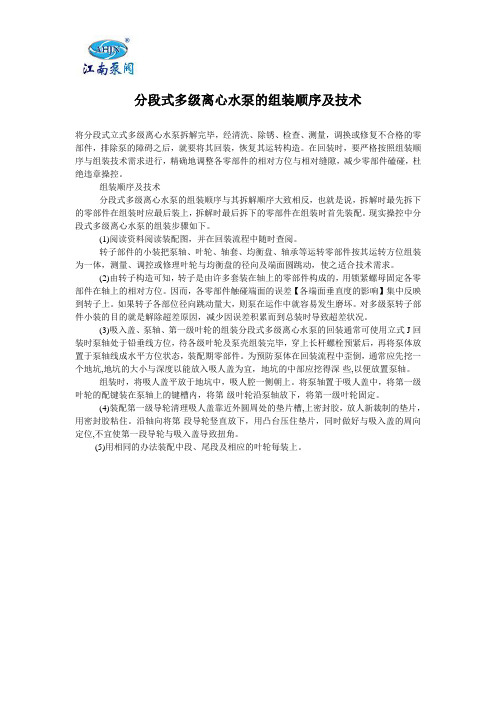

分段式多级离心水泵的组装顺序及技术将分段式立式多级离心水泵拆解完毕，经清洗、除锈、检查、测量，调换或修复不合格的零部件，排除泵的障碍之后，就要将其回装，恢复其运转构造。

在回装时，要严格按照组装顺序与组装技术需求进行，精确地调整各零部件的相对方位与相对缝隙，减少零部件磕碰，杜绝违章操控。

组装顺序及技术分段式多级离心水泵的组装顺序与其拆解顺序大致相反，也就是说，拆解时最先拆下的零部件在组装时应最后装上，拆解时最后拆下的零部件在组装时首先装配。

现实操控中分段式多级离心水泵的组装步骤如下。

(1)阅读资料阅读装配图，并在回装流程中随时查阅。

转子部件的小装把泵轴、叶轮、轴套、均衡盘、轴承等运转零部件按其运转方位组装为一体，测量、调控或修理叶轮与均衡盘的径向及端面圆跳动，使之适合技术需求。

(2)由转子构造可知，转子是由许多套装在轴上的零部件构成的，用锁紧螺母固定各零部件在轴上的相对方位。

因而，各零部件触碰端面的误差【各端面垂直度的影响】集中反映到转子上。

如果转子各部位径向跳动量大，则泵在运作中就容易发生磨坏。

对多级泵转子部件小装的目的就是解除超差原因，减少因误差积累而到总装时导致超差状况。

(3)吸入盖、泵轴、第一级叶轮的组装分段式多级离心水泵的回装通常可使用立式J回装时泵轴处于铅垂线方位，待各级叶轮及泵壳组装完毕，穿上长杆螺栓预紧后，再将泵体放置于泵轴线成水平方位状态，装配期零部件。

为预防泵体在回装流程中歪倒，通常应先挖一个地坑,地坑的大小与深度以能放入吸人盖为宜，地坑的中部应挖得深-些,以便放置泵轴。

组装时，将吸人盖平放于地坑中，吸人腔一侧朝上。

将泵轴置于吸人盖中，将第一级叶轮的配键装在泵轴上的键槽内，将第-级叶轮沿泵轴放下，将第一级叶轮固定。

(4)装配第一级导轮清理吸人盖靠近外圆周处的垫片槽,上密封胶，放人新裁制的垫片，用密封胶粘住。

沿轴向将第-段导轮竖直放下，用凸台压住垫片，同时做好与吸入盖的周向定位,不宜使第一段导轮与吸入盖导致扭角。

立式多级离心泵的安装要点1. 前期准备安装前要认真查看产品的安装说明书，并准备好所需的工具、备品备件等。

在进行立式多级离心泵的安装前，应当认真检查水泵机房的地面及设备基础的平整度，以保证设备的稳定性。

假如需要的话，可以在地面及基础上铺设钢板、木板、砖块等辅佑襄助材料。

同时，还要对水泵机房的电源进行检查，确保供电符合要求，安装过程中没有安全隐患。

2. 安装步骤2.1 清洁安装环境在安装前，确定要对安装环境进行清洁处理，以免在安装过程中引入异物，造成设备损伤或故障。

同时，还要保证安装环境的通风、遮阳等条件，以保证水泵设备的正常运行。

2.2 安装支架首先，需要依照设备的要求在地面上进行标示，随后依照支架的图纸和要求进行支架的安装。

在进行支架安装时，确定要保证支架与地面平整，支架的嵌入地面的深度和角度必需符合要求。

2.3 安装电机在支架完毕后，需要将电机安装在支架上。

在安装电机时，确定要将电机的底座插入支架中，并将固定螺钉紧固。

2.4 安装泵体安装完毕电机后，需要进行泵体的安装。

在进行泵体安装前，需要检查泵轴的转动方向是否正确，并确定好泵体的入口和出口。

安装泵体时，需要将泵体插入电机轴套中，并确保轴套与泵轴对中。

随后，需使用螺钉将泵体固定在支架上，并使用平衡块对泵体进行平衡调整。

2.5 连接管路连接管路是整个安装过程中最后一个步骤。

在进行管路连接前，需要将安装环境进行清洁处理，并检查管路连接是否符合要求。

若连接过程中发觉管路连接不完全或与设备不符，应适时更换。

3. 调试过程安装完成后，要对设备进行逐一的检查和测试。

首先需要进行电机的运行测试，以确定电机启停功能是否正常。

在电机运行正常后，可以进行水泵设备的试运行。

当试运行时，应察看泵体内部是否有空气泡或杂质，如有异常应适时排出。

4. 注意事项在进行立式多级离心泵的安装过程中，除了上述几点，还应遵奉并服从以下注意事项：1.安装过程中，应随时检查设备的精度、平稳度和坚固度。

多级离心泵安装要求篇一《多级离心泵安装要求》一、引言多级离心泵在众多工业和民用领域中都起着至关重要的作用，比如在给排水系统、化工流体输送等方面。

正确安装多级离心泵是确保其正常运行、延长使用寿命以及保障整个系统安全稳定工作的关键。

如果安装不当，可能会导致泵的效率低下、频繁故障，甚至引发安全事故，这就像给一辆汽车装错了轮子，肯定跑不远还容易出大问题。

所以，我们必须重视多级离心泵的安装要求。

二、主体要求1. 安装环境要求- 安装场所要干燥、通风良好。

不能把泵安装在一个潮湿得像水帘洞一样的地方，否则电气部件容易受潮损坏。

湿度应控制在相对湿度不超过80%为宜。

- 空间要足够。

周围要留有足够的空间便于操作、维护和检修。

一般来说，泵体周围至少要留出1 - 1.5米的空间，就像给人留出足够的活动空间一样，不然到时候维修师傅都挤不进去。

- 基础要牢固、水平。

基础的承载能力必须满足泵的重量加上运行时的动载荷。

基础表面的水平度误差不能超过±0.1毫米，这就好比盖房子打地基，歪一点房子可能就不稳了。

2. 管道连接要求- 进水管路要保证足够的管径，避免产生过大的水力损失。

管径至少要按照泵的进口口径来选择，如果管径过小，那水就像挤在小胡同里的人群，流动不畅。

- 进水管路要尽量短且直，减少弯头数量。

每增加一个弯头，就像给水流设置了一个小障碍，会增加水力损失。

弯头数量最好不要超过2 - 3个。

- 出水管路应安装止回阀，防止水倒流冲击泵体。

止回阀的安装方向可千万不能搞错了，要是装反了，那可就成了个“捣乱阀”，不但不起作用还可能引发问题。

3. 电气连接要求- 电机接线必须正确，要严格按照电机上的标识进行接线。

要是接错了线，电机可能就会反转，这就像你走路方向走反了，怎么能到达目的地呢？- 接地要良好。

接地电阻不得超过4欧姆，良好的接地就像给泵穿上了一层防雷击、防静电的防护服。

4. 联轴器对中要求- 联轴器的轴向偏差不得超过±0.05毫米，径向偏差不得超过±0.1毫米。

不锈钢多级离心泵安装与使用一、不锈钢多级离心泵的安装注意事项：1.安装前的准备工作：在安装之前，首先要将泵体、泵盖、叶轮和叶轮盖等部件进行清洗，确保无杂质和污垢；检查各零部件是否完好无损，有无变形或磨损；清洗好泵体和管道的连接口，确保无积物和杂质。

2.安装基础的处理：选择水泵放置的位置，确保其安全稳定，安放在水泵基础上，基础需要厚度适当，材质坚固，能够承受泵的重量和运行时的振动，防止泵在运行过程中产生共振现象。

3.泵与管道连接：将不锈钢多级离心泵与进出口管道进行连接时，应注意管道与泵接头的密封性，避免漏水。

安装时要确定进口和出口管道的方向与泵的方向一致，以确保流体能够畅通无阻。

4.电机驱动与联接：安装电机时要保证泵的轴与电机的轴保持同一直线，以免在运转过程中产生误差。

选择合适的联接器材，使得泵和电机的运行稳定，确保联接紧固可靠。

二、不锈钢多级离心泵的使用注意事项：1.运行前的检查：在启动泵之前，应检查电机是否正常运行，以及油封是否正常。

确保泵周围清洁无杂物，以免影响泵的正常运行。

2.运行中的注意事项：在泵运行过程中，应注意是否有异常声音或振动，如有异常情况，要及时停机检查并处理。

注意泵的入口是否有空转现象，避免因过度抽水导致泵过热损坏。

3.运行后的停机：在泵停机后，要及时关闭进出口阀门，以免液体流体逆止，产生水锤现象。

检查泵体是否有漏水现象，如有泄漏要及时修复。

4.定期维护保养：定期对不锈钢多级离心泵进行清洗和维护，保持其正常运行。

定期更换润滑油和密封圈，避免因长时间使用而磨损，影响泵的密封性能。

以上是关于不锈钢多级离心泵安装与使用的一些注意事项，通过正确的安装和使用，可以有效延长泵的使用寿命，并保证其正常高效的运行。

同时，定期的维护保养也是非常重要的，可以及时发现并排除泵运行中的故障，确保不锈钢多级离心泵的安全可靠运行。

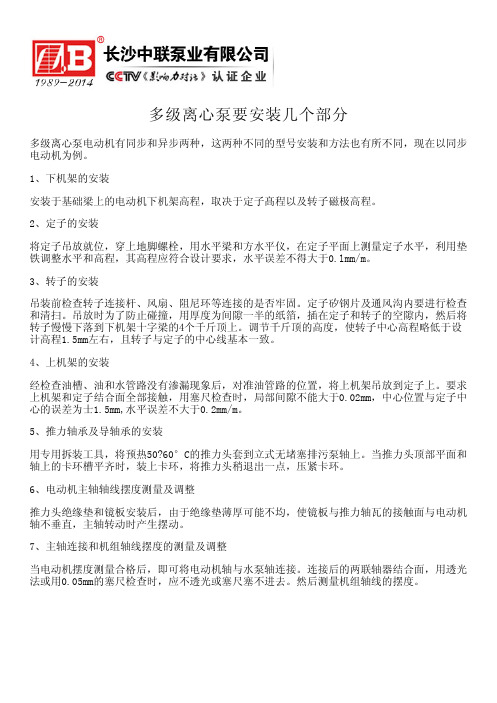

多级离心泵要安装几个部分多级离心泵电动机有同步和异步两种，这两种不同的型号安装和方法也有所不同，现在以同步电动机为例。

1、下机架的安装安装于基础梁上的电动机下机架高程，取决于定子髙程以及转子磁极高程。

2、定子的安装将定子吊放就位，穿上地脚螺栓，用水平梁和方水平仪，在定子平面上测量定子水平，利用垫铁调整水平和高程，其高程应符合设计要求，水平误差不得大于0.lmm/m。

3、转子的安装吊装前检查转子连接杆、风扇、阻尼环等连接的是否牢固。

定子矽钢片及通风沟内要进行检查和清扫。

吊放时为了防止碰撞，用厚度为间隙一半的纸箔，插在定子和转子的空隙内，然后将转子慢慢下落到下机架十字梁的4个千斤顶上。

调节千斤顶的高度，使转子中心高程略低于设计高程1.5mm左右，且转子与定子的中心线基本一致。

4、上机架的安装经检查油槽、油和水管路没有渗漏现象后，对准油管路的位置，将上机架吊放到定子上。

要求上机架和定子结合面全部接触，用塞尺检查时，局部间隙不能大于0.02mm，中心位置与定子中心的误差为士1.5mm,水平误差不大于0.2mm/m。

5、推力轴承及导轴承的安装用专用拆装工具，将预热50?60°C的推力头套到立式无堵塞排污泵轴上。

当推力头顶部平面和轴上的卡环槽平齐时，装上卡环，将推力头稍退出一点，压紧卡环。

6、电动机主轴轴线摆度测量及调整推力头绝缘垫和镜板安装后，由于绝缘垫薄厚可能不均，使镜板与推力轴瓦的接触面与电动机轴不垂直，主轴转动时产生摆动。

7、主轴连接和机组轴线摆度的测量及调整当电动机摆度测量合格后，即可将电动机轴与水泵轴连接。

连接后的两联轴器结合面，用透光法或用0.05mm的塞尺检查时，应不透光或塞尺塞不进去。

然后测量机组轴线的摆度。

多级离心泵拆装流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!Download Tip: This document has been carefully written by the editor. I hope that after you download, they can help you solve practical problems. After downloading, the document can be customized and modified. Please adjust and use it according to actual needs. Thank you!多级离心泵拆装流程：①准备阶段：断开电源，排空泵内介质，准备好专用工具如扳手、起吊设备等，确保作业安全。

②拆卸附件：拆下进出口阀门法兰连接，断开冷却水管，拆卸联轴器，分离电机与泵体。

③分离泵体：松开基座螺栓，拆卸泵体与底座，记录或编号垫片位置，便于回装复位。

④拆卸内部组件：依次拆卸轴承体、前后侧轴承或轴瓦，抽出轴封组件（填料或机械密封），拆卸平衡装置（平衡盘、平衡环）。

⑤清洁检查：对各部件进行彻底清洗，检查磨损与损坏情况，评估维修或更换需求。

⑥装配准备：更换损坏零件，清理装配面，准备新密封材料，确保所有部件符合安装标准。

⑦回装内部组件：按相反顺序重新装配内部件，注意对准标记，适当使用润滑油或密封胶。

⑧泵体复位：将泵体重新安放于底座，紧固螺栓并校正水平，确保对中良好。

⑨连接附件：重新安装联轴器、冷却水管，紧固电机与泵体连接，恢复进出口管路。

⑩试运行检查：装配完毕后，进行试运行，检查泵运行声音、振动、泄漏情况，确保性能达标。

遵循此流程，确保多级离心泵拆装工作有序进行，保障泵的高效稳定运行。

长沙自平衡多级泵厂整理 立式多级离心泵，主要特征是能够满足工况用地紧张，并且还能达到卧式多级离心泵的性能要求，高扬程，高压力输送。

因为是立式安装，所以就立式多级离心泵的安装介绍如下：
（1）将密封环紧装在进水段上；
（2）将装好轴套和键的轴穿过进水段并推入叶轮，在中段上铺一纸垫，装上中段，再推入第三个叶轮，重复以上步骤将所有的叶轮及中段装完；
（3）将平衡环装在出水段上；
（4）将出水段装到中段上，然后用拉紧螺栓将进水段、中段和出水段紧固在一起；
（5）装上平衡盘及轴套；
（6）将纸垫装到尾盖上，将尾盖装到出水段上，并将填料及填料环，填料压盖顺次装入进水段和尾盖的填料室；
（7）将轴承体分别装到进水段和尾盖之上，并紧固；
（8）装入滚动轴承，并分别以轴套螺母与圆螺母紧固；
（9）在轴承体内装上适当的黄油，并将纸垫套在轴承盖上，将轴承盖紧固到轴承体上；
（10）装上回水管，联轴器部件及所有四方螺塞。

ksb高压多级离心泵安装使用手册KSb高压多级离心泵安装使用手册1. 前言高压多级离心泵是一种常用于工业生产、给水供排水、灌溉等领域的流体输送设备。

它的安装使用方法对于确保泵的正常运行和延长其使用寿命至关重要。

本文将详细介绍KSb高压多级离心泵的安装和使用手册，以帮助读者更好地理解和操作该设备。

2. 设备介绍KSb高压多级离心泵是一种可靠、高效、节能的流体输送设备。

其由主泵、电动机、控制阀门等组成。

该泵采用多级叶轮组合，在输送高压液体时具有良好的性能和稳定的工作状态。

它的安装使用方法简便，但仍需要一定的专业知识和操作技巧。

3. 安装步骤3.1 准备工作：在进行泵的安装之前，需要先准备好所需工具和材料，包括螺栓、密封垫片、润滑油等。

确保安装地点平整稳固，没有杂物和污物影响操作。

3.2 安装泵：3.2.1 将泵放置在安装位置，并使用定位销或支架固定，确保泵的稳定性。

3.2.2 根据泵的进出水口与管道连接口的对应关系，选择合适的螺栓、垫片等连接材料，进行泵与管道的连接。

3.2.3 确保连接紧固，且无泄漏。

可以使用润滑油润滑连接处，以减少摩擦和磨损。

3.3 电机安装：3.3.1 将电机放置在泵的驱动侧，并确保与泵轴对齐。

使用联轴器将电机与泵连接，确保连接稳固。

3.3.2 根据电机的安装要求进行电气接线。

4. 使用方法4.1 操作前准备：4.1.1 检查泵体是否有异物或堵塞，如有需要清理。

4.1.2 检查电机和控制阀门的工作状态，确保正常。

4.1.3 检查泵的液位，必要时添加液体。

4.2 启动：4.2.1 打开进水阀门，确保泵进水顺畅。

4.2.2 按照电气接线要求启动电机，逐步增加电机的负载，使泵逐渐启动。

4.3 运行状态：4.3.1 观察泵的运行状态，包括压力表的指示、噪音、振动等情况。

如发现异常情况，应立即停机检查。

4.3.2 定期检查泵的润滑油情况，必要时更换或添加。

5. 注意事项5.1 在安装和使用过程中，必须按照规定的安装和操作步骤进行操作，遵守相应的安全规范。

离心式泵类安装方案一、拆装检查如厂家需要泵解体检修时，拆开泵壳，检查泵壳、密封环等应无裂纹、砂眼、毛刺、损伤及变形。

结合面应平整，接触严密。

泵轴应光滑无损伤，轴的弯曲度应小于0.06mm, 叶轮和导叶应清洁无损伤、腐蚀和裂纹，叶轮与轴套的端面就和轴线垂直，装配应紧密，叶轮转向应符合图纸要求。

有合金钢材质的应做好光谱分析。

用百分表测量、检查轴套、挡圈、平衡盘及叶轮的径向晃度，对于有平衡盘的转子还需测量轴向晃度，各部分的晃度值应符合图纸或设备技术文件规定。

检查滚动轴承应清洁无损伤、锈蚀等缺陷，转动应灵活。

滑动轴承轴颈与瓦面应接触良好，接触点和接触面积应符合设备技术文件规定。

如轴承座有冷却水室，则按工业水最高工作压力的1.25 倍进行水压试验，应严密不漏。

拆开轴承端盖或轴承座上盖，检查轴承型号和间隙应符合设备技术文件，外观应无锈蚀、伤痕，将轴承和轴承室清理干净，加注适量规定牌号的润滑油脂。

二、泵体组装方法及工艺要求(多级泵)先将泵体低压侧端盖与泵座之间用螺栓连接,再装入泵轴,然后组装第一级导叶与叶轮,并装上定位轴套,检查导叶进口中心与叶轮出口中心应重合。

第一级导叶和叶轮组装好后再装第二级。

当各级叶轮、导叶及进、出口端盖组装好后，用轴上的螺母及锁紧螺母把转子上的零件固定好。

安装平衡盘与平衡环时，其接触面积应研磨，并用色印检查，要求表面平整光洁，接触良好，平衡盘安装后检查当它紧靠在平衡环的情况下，叶轮中心同它的导叶入口中心重合。

组装时，叶轮轴套紧贴在泵轴上，叶轮轴套及导叶衬套之间的间隙不应符合技术文件的要求。

在装配时保证密封环与叶轮间的径向间隙符合设备技术文件要求，间隙均匀一致。

同时轴向间隙应大于轴向窜动值，一般为2～5mm，必要时金加工或加垫片进行调整。

密封环与泵壳间应有0.05mm间隙,如无定位销固定,则密封环与泵壳间应有0.03～0.05mm 紧力，以防密封环在泵壳内转动。

三、密封安装密封有填料与机械密封两种，填料一般为软性材料，如石棉、麻织或棉织物等，在安装软性填料前，应检查填料盒各部分尺寸、间隙与填料相符，安装时将水封环的位置对准水封管的孔口。

多级离心泵安装步骤
嘿，咱来说说多级离心泵的安装步骤哈。

有一回啊，我们工厂要安装一台多级离心泵。

那可把我们忙坏了。

一开始，大家都不知道从哪儿下手。

后来，我们请来了一个老师傅，他就带着我们一步一步地安装。

首先呢，得找个合适的地方放这泵。

这地方可不能随便找，得平平整整的，不然泵放上去不稳当。

我们就找了一块空地，用水平仪测了又测，确保地面是平的。

然后，把泵小心翼翼地放在上面。

嘿，这泵还挺重的，得好几个人一起抬。

接着，就是连接管道了。

这管道可得接好喽，不能有漏水的地方。

我们拿着扳手，把管道的螺丝一个一个地拧紧。

拧紧的时候还不能太用力，不然会把螺丝拧坏。

我们就慢慢地拧，一边拧一边检查，确保每个螺丝都拧紧了。

然后呢，就是接电线了。

这电线可不能接错了，不然泵就不能正常工作了。

我们看着说明书，一根一根地接电线。

接完之后，还用电笔测了一下，看看有没有漏电的地方。

最后，就是调试了。

我们打开电源，让泵运转起来。

一开始，泵有点声音不对，我们就赶紧停下来，检查是哪里出了问题。

原来是有个螺丝没拧紧，我们又把螺丝拧紧了一遍。

然后再打开电源，这次泵就正常运转了。

看着安装好的多级离心泵，我们心里可高兴了。

这可是我们大家一起努力的结果啊。

以后，这泵就能为我们工厂的生产发挥大作用了。
