一、立式单级管道泵安装示意图：立式单级管道式增压泵的安装方式：进出水同直线，进水端可接水池，也可以接市政水管。

二、立式多级管道泵安装示意图：立式多级管道式增压泵的安装方式：进出水同直线，进水端可接水池，也可以接市政水管。

三、立式多级离心式增压泵安装示意图：立式多级离心式增压泵的安装方式：下进上出，进水端可接水池，也可以接市政水管。

上述几款泵的安装辅助配件及作用原理都是一样的，为了方便大家理解阅读，小编将其整理在一处。

详情如下：1、进水阀门：方便检修调试。

2、进水压力表：观察水源。

3、进水软接：减少震动，方便安装。

4、出水软接：减少震动，方便安装。

5、出水压力表：观察水压。

6、出水阀门：方便检修调试。

备注：如果进水端从低于水泵的地下水池吸水的，需要加装底阀，部分场合可能需要真空引水装置。

以上便是对于立式管道泵和立式多级离心泵安装示意图的内容介绍了，希望能够对大家有所帮助。

若是大家认为介绍的不够全面或是还有其他疑问的，可联系沈泉站内客服进行详细的咨询。

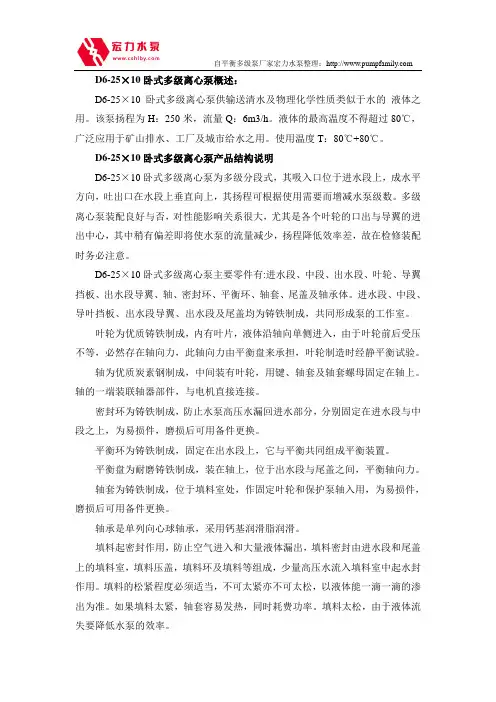

D6-25×10卧式多级离心泵概述：D6-25×10卧式多级离心泵供输送清水及物理化学性质类似于水的液体之用。

该泵扬程为H：250米，流量Q：6m3/h。

液体的最高温度不得超过80℃，广泛应用于矿山排水、工厂及城市给水之用。

使用温度T：80℃+80℃。

D6-25×10卧式多级离心泵产品结构说明D6-25×10卧式多级离心泵为多级分段式，其吸入口位于进水段上，成水平方向，吐出口在水段上垂直向上，其扬程可根据使用需要而增减水泵级数。

多级离心泵装配良好与否，对性能影响关系很大，尤其是各个叶轮的口出与导翼的进出中心，其中稍有偏差即将使水泵的流量减少，扬程降低效率差，故在检修装配时务必注意。

D6-25×10卧式多级离心泵主要零件有:进水段、中段、出水段、叶轮、导翼挡板、出水段导翼、轴、密封环、平衡环、轴套、尾盖及轴承体。

进水段、中段、导叶挡板、出水段导翼、出水段及尾盖均为铸铁制成，共同形成泵的工作室。

叶轮为优质铸铁制成，内有叶片，液体沿轴向单侧进入，由于叶轮前后受压不等，必然存在轴向力，此轴向力由平衡盘来承担，叶轮制造时经静平衡试验。

轴为优质炭素钢制成，中间装有叶轮，用键、轴套及轴套螺母固定在轴上。

轴的一端装联轴器部件，与电机直接连接。

密封环为铸铁制成，防止水泵高压水漏回进水部分，分别固定在进水段与中段之上，为易损件，磨损后可用备件更换。

平衡环为铸铁制成，固定在出水段上，它与平衡共同组成平衡装置。

平衡盘为耐磨铸铁制成，装在轴上，位于出水段与尾盖之间，平衡轴向力。

轴套为铸铁制成，位于填料室处，作固定叶轮和保护泵轴入用，为易损件，磨损后可用备件更换。

轴承是单列向心球轴承，采用钙基润滑脂润滑。

填料起密封作用，防止空气进入和大量液体漏出，填料密封由进水段和尾盖上的填料室，填料压盖，填料环及填料等组成，少量高压水流入填料室中起水封作用。

填料的松紧程度必须适当，不可太紧亦不可太松，以液体能一滴一滴的渗出为准。

多级离心泵的结构图，多级离心泵工作原理从总体上看，多级离心泵是若干个叶轮安装在同一泵轴上，叶轮的外侧是液体导流装置及泵壳。

然而，如何将叶轮组安装在泵体内或者从泵体内取出呢?无外乎两个办法，一个是将泵体及导流装置沿泵轴的轴线水平剖分，使其成为上下两部份，这叫水平剖分式多级离心泵;另一个办法是将泵体及液体导流装置沿泵轴方向在叶轮之间以垂直于泵轴的平面剖切成若干个段，这叫分段式多级离心泵。

图3 1水平剖分式多级离心泵结构图1泵盏,2泵体,3轴承体;4-轴套;5—叶轮;6泵轴;7一轴头油泵下面分别对水平剖分式和分段式多级离心泵的结构加以介绍。

1水平剖分式多级离心泵的结构图3 1所示为水平剖分式多级离心泵结构图。

这种泵采用蜗壳形泵体，每一个叶轮的外围都有相应的蜗室，相当于将几个单级蜗壳泵装在同一根轴上串联工作，所以又叫蜗壳式多级泵。

由于泵体是水平剖分式, 吸入口和排出口都直接铸在泵体上，检修时很方便，只需把泵盖取下，即可暴露整个转子，在检修转子时，需将整个转子吊出时，不必拆卸连接管路。

这种泵的叶轮通常为偶数对称布置，大部份轴向力得到平衡，于是不需要安装轴向平衡装置。

水平剖分式多级泵流量范围为450 ~ 1500m7h，最高扬程可达1800mHzO。

由于叶轮对称布置，泵壳内有交叉流道，如图3 2所示，所以它比同性能的分段式多级泵体积大，铸造工艺复杂，泵盖和泵体的定位要求高，在压力较高时，泵盖和泵体的结合面密封难度大。

2.分段式多级离心泵的结构在压力较高时，通常采用多级离心泵。

这种泵是一种垂直剖分多级泵，它有—个前段、一个尾段和若干个中段组成，用四个长杆螺栓连接为一个整体。

安装在泵轴上的叶轮的个数就代表离心泵的级数，中段的每一个叶轮配一个导轮，导轮的作用基本上同蜗壳相同，主要是将动能转化为静压能。

叶轮普通为单吸的，吸人口都朝向一个方向。

为了平衡轴向力，在末段后面装有平衡盘，并用平衡管和前段进口相连通。

其转子在工作过程中可以沿轴向摆布窜动，靠平衡盘的推力平衡叶轮组的轴向力，将转子维持在平衡位置附近。

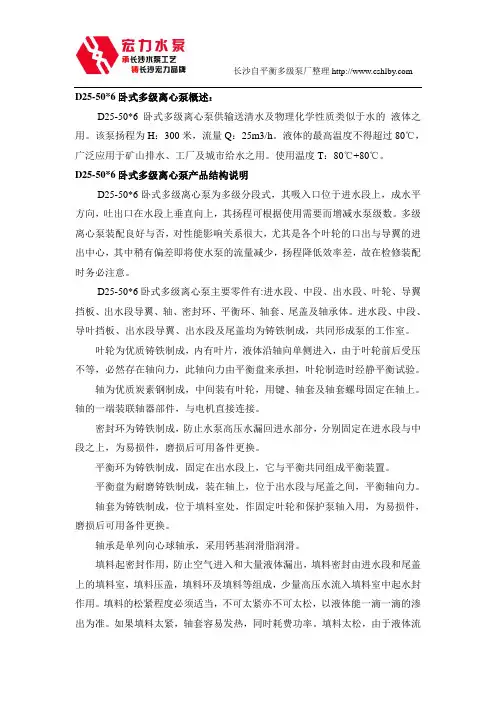

D25-50*6卧式多级离心泵概述：D25-50*6卧式多级离心泵供输送清水及物理化学性质类似于水的液体之用。

该泵扬程为H：300米，流量Q：25m3/h。

液体的最高温度不得超过80℃，广泛应用于矿山排水、工厂及城市给水之用。

使用温度T：80℃+80℃。

D25-50*6卧式多级离心泵产品结构说明D25-50*6卧式多级离心泵为多级分段式，其吸入口位于进水段上，成水平方向，吐出口在水段上垂直向上，其扬程可根据使用需要而增减水泵级数。

多级离心泵装配良好与否，对性能影响关系很大，尤其是各个叶轮的口出与导翼的进出中心，其中稍有偏差即将使水泵的流量减少，扬程降低效率差，故在检修装配时务必注意。

D25-50*6卧式多级离心泵主要零件有:进水段、中段、出水段、叶轮、导翼挡板、出水段导翼、轴、密封环、平衡环、轴套、尾盖及轴承体。

进水段、中段、导叶挡板、出水段导翼、出水段及尾盖均为铸铁制成，共同形成泵的工作室。

叶轮为优质铸铁制成，内有叶片，液体沿轴向单侧进入，由于叶轮前后受压不等，必然存在轴向力，此轴向力由平衡盘来承担，叶轮制造时经静平衡试验。

轴为优质炭素钢制成，中间装有叶轮，用键、轴套及轴套螺母固定在轴上。

轴的一端装联轴器部件，与电机直接连接。

密封环为铸铁制成，防止水泵高压水漏回进水部分，分别固定在进水段与中段之上，为易损件，磨损后可用备件更换。

平衡环为铸铁制成，固定在出水段上，它与平衡共同组成平衡装置。

平衡盘为耐磨铸铁制成，装在轴上，位于出水段与尾盖之间，平衡轴向力。

轴套为铸铁制成，位于填料室处，作固定叶轮和保护泵轴入用，为易损件，磨损后可用备件更换。

轴承是单列向心球轴承，采用钙基润滑脂润滑。

填料起密封作用，防止空气进入和大量液体漏出，填料密封由进水段和尾盖上的填料室，填料压盖，填料环及填料等组成，少量高压水流入填料室中起水封作用。

填料的松紧程度必须适当，不可太紧亦不可太松，以液体能一滴一滴的渗出为准。

如果填料太紧，轴套容易发热，同时耗费功率。

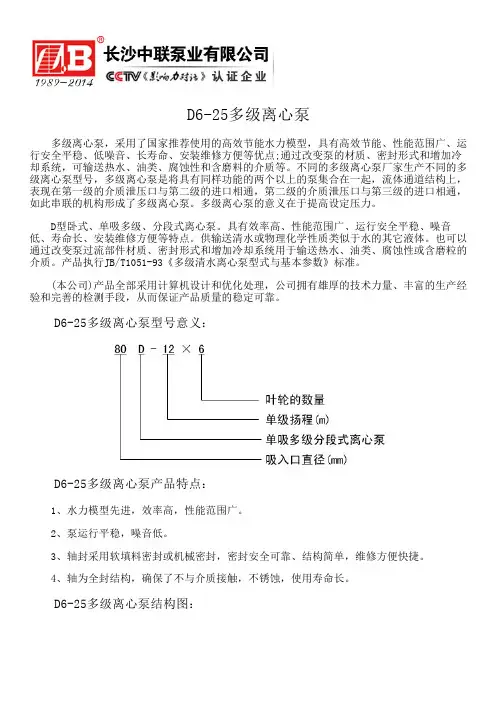

D6-25多级离心泵 多级离心泵，采用了国家推荐使用的高效节能水力模型，具有高效节能、性能范围广、运行安全平稳、低噪音、长寿命、安装维修方便等优点;通过改变泵的材质、密封形式和增加冷却系统，可输送热水、油类、腐蚀性和含磨料的介质等。

不同的多级离心泵厂家生产不同的多级离心泵型号，多级离心泵是将具有同样功能的两个以上的泵集合在一起，流体通道结构上，表现在第一级的介质泄压口与第二级的进口相通，第二级的介质泄压口与第三级的进口相通，如此串联的机构形成了多级离心泵。

多级离心泵的意义在于提高设定压力。

D型卧式、单吸多级、分段式离心泵。

具有效率高、性能范围广、运行安全平稳、噪音低、寿命长、安装维修方便等特点。

供输送清水或物理化学性质类似于水的其它液体。

也可以通过改变泵过流部件材质、密封形式和增加冷却系统用于输送热水、油类、腐蚀性或含磨粒的介质。

产品执行JB/T1051-93《多级清水离心泵型式与基本参数》标准。

(本公司)产品全部采用计算机设计和优化处理，公司拥有雄厚的技术力量、丰富的生产经验和完善的检测手段，从而保证产品质量的稳定可靠。

D6-25多级离心泵型号意义： D6-25多级离心泵产品特点： 1、水力模型先进，效率高，性能范围广。

2、泵运行平稳，噪音低。

3、轴封采用软填料密封或机械密封，密封安全可靠、结构简单，维修方便快捷。

4、轴为全封结构，确保了不与介质接触，不锈蚀，使用寿命长。

D6-25多级离心泵结构图： 1轴承盖、2螺母、3轴承、4挡水套、5轴套架、6轴套甲; 7填料压盖、8填料环、9进水段、10中间套、11密封环、12叶轮; 13中段、14导叶挡板、15导翼套、16拉紧螺栓、17出水段导翼、18平衡套; 19平衡盘、20平衡环、21出水段、22尾盖、23轴、24轴套乙; D6-25多级离心泵结构说明： D型卧式多级离心泵为多级分段式，其吸入口位于进水段上，成水平方向，吐出口在水段上垂直向上，其扬程可根据使用需要而增减水泵级数。

长沙自平衡多级泵厂整理/

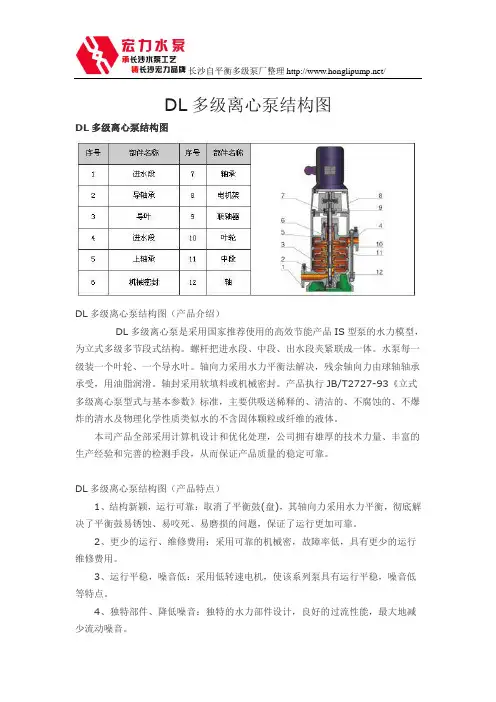

DL多级离心泵结构图
DL多级离心泵结构图
DL多级离心泵结构图（产品介绍）
DL多级离心泵是采用国家推荐使用的高效节能产品IS型泵的水力模型，为立式多级多节段式结构。

螺杆把进水段、中段、出水段夹紧联成一体。

水泵每一级装一个叶轮、一个导水叶。

轴向力采用水力平衡法解决，残余轴向力由球轴轴承承受，用油脂润滑。

轴封采用软填料或机械密封。

产品执行JB/T2727-93《立式多级离心泵型式与基本参数》标准，主要供吸送稀释的、清洁的、不腐蚀的、不爆炸的清水及物理化学性质类似水的不含固体颗粒或纤维的液体。

本司产品全部采用计算机设计和优化处理，公司拥有雄厚的技术力量、丰富的生产经验和完善的检测手段，从而保证产品质量的稳定可靠。

DL多级离心泵结构图（产品特点）
1、结构新颖，运行可靠：取消了平衡鼓(盘)，其轴向力采用水力平衡，彻底解决了平衡鼓易锈蚀、易咬死、易磨损的问题，保证了运行更加可靠。

2、更少的运行、维修费用：采用可靠的机械密，故障率低，具有更少的运行维修费用。

3、运行平稳，噪音低：采用低转速电机，使该系列泵具有运行平稳，噪音低等特点。

4、独特部件、降低噪音：独特的水力部件设计，良好的过流性能，最大地减少流动噪音。

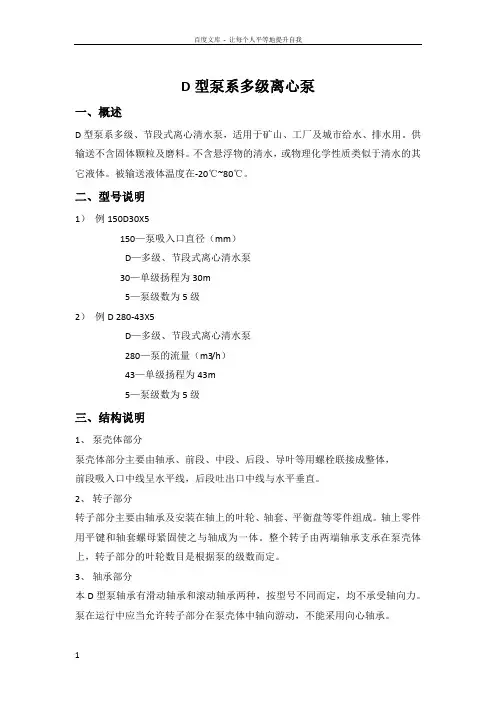

D型泵系多级离心泵一、概述D型泵系多级、节段式离心清水泵，适用于矿山、工厂及城市给水、排水用。

供输送不含固体颗粒及磨料。

不含悬浮物的清水，或物理化学性质类似于清水的其它液体。

被输送液体温度在-20℃~80℃。

二、型号说明1）例150D30X5150—泵吸入口直径（mm）D—多级、节段式离心清水泵30—单级扬程为30m5—泵级数为5级2）例D 280-43X5D—多级、节段式离心清水泵280—泵的流量（m3/h）43—单级扬程为43m5—泵级数为5级三、结构说明1、泵壳体部分泵壳体部分主要由轴承、前段、中段、后段、导叶等用螺栓联接成整体，前段吸入口中线呈水平线，后段吐出口中线与水平垂直。

2、转子部分转子部分主要由轴承及安装在轴上的叶轮、轴套、平衡盘等零件组成。

轴上零件用平键和轴套螺母紧固使之与轴成为一体。

整个转子由两端轴承支承在泵壳体上，转子部分的叶轮数目是根据泵的级数而定。

3、轴承部分本D型泵轴承有滑动轴承和滚动轴承两种，按型号不同而定，均不承受轴向力。

泵在运行中应当允许转子部分在泵壳体中轴向游动，不能采用向心轴承。

泵的前段、中段、后段之间密封面均采用二硫化钼润滑脂密封，转子部分与固定部分之间靠密封环、导叶套、填料密封，当密封环和导叶套的磨损程度已影响泵的工作和性能时应予及时更换。

5、平衡机构平衡机构由平衡环、平衡盘、平衡套等组成，平衡机构用于平衡泵的轴向力。

在下述操作程序中，请注意“警告”、“小心”、“注意”标记词，这些词旨在强调人身安全和恰当的操作方法及维修方面的重点，其词义解释如下：警告：操作程序、习惯等若违背，可能引起人身伤亡事故小心：操作程序、习惯等若违背，可能引起对设备的损坏注意：操作程序、条件等应引起高度重视四、到货检查到货后，应立即对设备进行验收，因装运引起的任何缺陷应立即报告给承运人。

说明书文本和其它部件（如电机）的说明书及装箱单应存放在一个安全方便的地方以供随时参考。

五、泵的装配和拆卸1、泵的装配本D型泵装配质量的好坏直接影响泵能否正常运行，并影响泵的使用寿命和性能参数；影响机组的振动和噪音，装配中应注意以下几点：a、固定部分各零件组合后的同心度靠零件制造精度和装配质量来保证，应保证零件的加工精度和表面粗糙度，不允许碰、划伤。

D型泵系多级离心泵一、概述D型泵系多级、节段式离心清水泵，适用于矿山、工厂及城市给水、排水用。

供输送不含固体颗粒及磨料。

不含悬浮物的清水，或物理化学性质类似于清水的其它液体。

被输送液体温度在-20℃~80℃。

二、型号说明1）例150D30X5150—泵吸入口直径（mm）D—多级、节段式离心清水泵30—单级扬程为30m5—泵级数为5级2）例D 280-43X5D—多级、节段式离心清水泵280—泵的流量（m3/h）43—单级扬程为43m5—泵级数为5级三、结构说明1、泵壳体部分泵壳体部分主要由轴承、前段、中段、后段、导叶等用螺栓联接成整体，前段吸入口中线呈水平线，后段吐出口中线与水平垂直。

2、转子部分转子部分主要由轴承及安装在轴上的叶轮、轴套、平衡盘等零件组成。

轴上零件用平键和轴套螺母紧固使之与轴成为一体。

整个转子由两端轴承支承在泵壳体上，转子部分的叶轮数目是根据泵的级数而定。

3、轴承部分本D型泵轴承有滑动轴承和滚动轴承两种，按型号不同而定，均不承受轴向力。

泵在运行中应当允许转子部分在泵壳体中轴向游动，不能采用向心轴承。

泵的前段、中段、后段之间密封面均采用二硫化钼润滑脂密封，转子部分与固定部分之间靠密封环、导叶套、填料密封，当密封环和导叶套的磨损程度已影响泵的工作和性能时应予及时更换。

5、平衡机构平衡机构由平衡环、平衡盘、平衡套等组成，平衡机构用于平衡泵的轴向力。

在下述操作程序中，请注意“警告”、“小心”、“注意”标记词，这些词旨在强调人身安全和恰当的操作方法及维修方面的重点，其词义解释如下：警告：操作程序、习惯等若违背，可能引起人身伤亡事故小心：操作程序、习惯等若违背，可能引起对设备的损坏注意：操作程序、条件等应引起高度重视四、到货检查到货后，应立即对设备进行验收，因装运引起的任何缺陷应立即报告给承运人。

说明书文本和其它部件（如电机）的说明书及装箱单应存放在一个安全方便的地方以供随时参考。

五、泵的装配和拆卸1、泵的装配本D型泵装配质量的好坏直接影响泵能否正常运行，并影响泵的使用寿命和性能参数；影响机组的振动和噪音，装配中应注意以下几点：a、固定部分各零件组合后的同心度靠零件制造精度和装配质量来保证，应保证零件的加工精度和表面粗糙度，不允许碰、划伤。

DM6-50×5多级离心泵
DM6-50×5多级离心泵概述：
DM6-50×5多级离心泵适应于矿山、工厂及城市给排水，用来输送不含固体颗粒的清水或物理、化学性质类似于清水的液体，被输送的介质温度为0℃～80℃，允许进口压力0.6MPa。

DM6-50×5多级离心泵参数范围：
流量Q 6m3/h
扬程H 250m
DM6-50×5多级离心泵型号说明：
DM6-50×5
“DM”－表示单吸卧式多级节段式水泵。

“6”－表示泵的流量（m3/h）。

“50”－表示泵的单级扬程（m）。

“5”－表示级数。

DM6-50×5多级离心泵旋转方向：
多级离心泵从电机端向泵看为顺时针方向旋转。

DM6-50×5多级离心泵主要零件材质：
多级离心泵的过流部件材质均为铸铁，轴的材质为45号钢。

DM6-50×5多级离心泵成套范围：
多级离心泵于电机、底座配套供应，可配功用底座或本身底座，厂方还提供附件（包括吐出锥管、闸阀、底阀、止回阀）和备件（包括叶轮、密封环、导叶套、平衡盘、轴套）。

（可订制）。
