《电流和电路》基础训练

电流与电路练习题一、选择题1. 电流的单位是下列哪一项？A. 米B. 秒C. 安培D. 伏特正确答案：C2. 电路中形成持续电流的条件是什么？A. 电路中有电源B. 电路中有导线C. 电路中有电阻D. 电路中有开关正确答案：A3. 以下哪个不是导体？A. 铁B. 铜C. 玻璃D. 铝正确答案：C4. 电路的基本组成包括电源、用电器、开关和什么？A. 电阻B. 电容C. 导线D. 变压器正确答案：C5. 串联电路中，总电阻与各部分电阻的关系是什么？A. 总电阻等于各部分电阻之和B. 总电阻等于各部分电阻之积C. 总电阻小于任一部分电阻D. 总电阻大于任一部分电阻正确答案：A二、填空题6. 电流的符号是_，其方向是_。

答案：I，正电荷的定向移动方向。

7. 欧姆定律表明，电流I与电压U之间的关系是_。

答案：I=U/R。

8. 并联电路中，总电阻的倒数等于各支路电阻倒数之_。

答案：和。

9. 电流表的使用规则包括：电流表要_电路中，电流必须从电流表的_接线柱流入，从_接线柱流出。

答案：串联，正，负。

10. 家庭电路中，开关应与被控制的用电器_联。

答案：串联。

三、简答题11. 什么是短路？短路对电路有什么影响？答案：短路是指电路中电源两极不经过用电器直接连通的情况。

短路会导致电路中的电流过大，可能会烧坏电源或导线，甚至引发火灾。

12. 什么是断路？断路对电路有什么影响？答案：断路是指电路中某处断开，电流无法形成闭合回路的情况。

断路会导致电路中的用电器无法正常工作。

四、计算题13. 一个串联电路由两个电阻组成，R1=100Ω，R2=200Ω，求电路的总电阻。

答案：总电阻R总=R1+R2=300Ω。

14. 已知一个并联电路中，R1=50Ω，R2=75Ω，求电路的总电阻。

答案：1/R总=1/R1+1/R2=1/50+1/75，R总=R1R2/(R1+R2)=50×75/(50+75)=37.5Ω。

五、实验题15. 设计一个实验来验证欧姆定律。

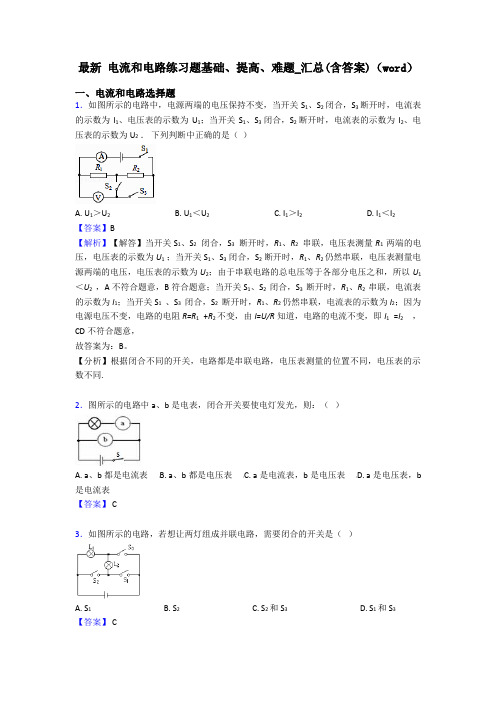

最新电流和电路练习题基础、提高、难题_汇总(含答案)（word）一、电流和电路选择题1．如图所示的电路中，电源两端的电压保持不变，当开关S1、S2闭合，S3断开时，电流表的示数为I1、电压表的示数为U1；当开关S1、S3闭合，S2断开时，电流表的示数为I2、电压表的示数为U2．下列判断中正确的是（）A. U1＞U2B. U1＜U2C. I1＞I2D. I1＜I2【答案】B【解析】【解答】当开关S1、S2闭合，S3断开时，R1、R2串联，电压表测量R1 两端的电压，电压表的示数为U1；当开关S1、S3闭合，S2断开时，R1、R2仍然串联，电压表测量电源两端的电压，电压表的示数为U2；由于串联电路的总电压等于各部分电压之和，所以U1＜U2，A不符合题意，B符合题意；当开关S1、S2闭合，S3断开时，R1、R2串联，电流表的示数为I1；当开关S1、S3闭合，S2断开时，R1、R2仍然串联，电流表的示数为I2；因为电源电压不变，电路的电阻R=R1+R2不变，由I=U/R知道，电路的电流不变，即I1=I2，CD不符合题意，故答案为：B。

【分析】根据闭合不同的开关，电路都是串联电路，电压表测量的位置不同，电压表的示数不同.2．图所示的电路中a、b是电表，闭合开关要使电灯发光，则：（）A. a、b都是电流表B. a、b都是电压表C. a是电流表，b是电压表D. a是电压表，b 是电流表【答案】 C3．如图所示的电路，若想让两灯组成并联电路，需要闭合的开关是（）A. S1B. S2C. S2和S3D. S1和S3【答案】 C【解析】【解答】若要使L1和L2两灯组成并联电路，电流应分别经过L1和L2两灯，故应闭合开关S2、S3，断开开关S1，C符合题意．故答案为：C．【分析】串联的特点是各电路元件顺次连接，并联电路是用电器分别连接在电路两端. 4．如图所示，两个小灯泡L1、L2串联，闭合开关S，L1发光，L2不发光．发生这一现象的原因，不可能的是（）A. 电源电压较低B. L2发生了断路C. L2发生了短路D. L2的实际功率很小【答案】B【解析】【解答】解：A、若电源电压较低，若两个灯泡的规格不同，R2的电阻较小，由P=I2R，电流相同的情况下，其电功率会太小而不发光，只有L1发光，A可能；B、两灯串联，若L2发生断路，则L1也不能发光，所以B不可能；C、L2发生短路，则L2不能工作，L1仍能够发光，C可能；D、若L2的实际功率很小，则L2不发光，L1可能发光，D可能．故选B．【分析】串联电路的特点：串联电路中，电流只有一条路径，各用电器互相影响，用电器不发光，可能是断路、短路或实际功率太小，根据实际情况分析具体原因．5．如图所示，电源电压保持不变，电阻R1=R2=R3=10Ω．当S1、S2都断开时，电流表示数为1A，则（）A. 电源电压为30VB. 当S1、S2都闭合时，电流表示数为2AC. 当闭合S1、断开S2时，R1的功率为10WD. 当S1、S2都闭合时，整个电路消耗的功率最大【答案】 D【解析】【解答】A、电源电压：U=I（R1+R2）=1A×（10Ω+10Ω）=20V；A不符合题意；B、当S1、S2都闭合时，R2、R3并联，电流表的示数：I= + = + =4A，B不符合题意；C、当闭合S1、断开S2时，R1被短路，R1两端电压和通过的电流为零，因此R1的功率为0；C不符合题意；D、当S1、S2都闭合时，R2、R3并联，电路中的总电阻最小，由欧姆定律可知，电流表的示数最大，根据P=UI可知，此时整个电路消耗的功率最大；D符合题意。

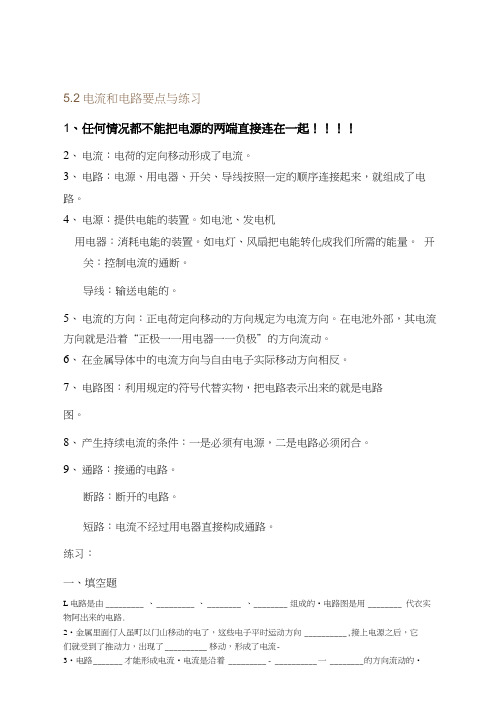

5.2电流和电路要点与练习1、任何情况都不能把电源的两端直接连在一起！！！！2、电流：电荷的定向移动形成了电流。

3、电路：电源、用电器、开关、导线按照一定的顺序连接起来，就组成了电路。

4、电源：提供电能的装置。

如电池、发电机用电器：消耗电能的装置。

如电灯、风扇把电能转化成我们所需的能量。

开关：控制电流的通断。

导线：输送电能的。

5、电流的方向：正电荷定向移动的方向规定为电流方向。

在电池外部，其电流方向就是沿着“正极一一用电器一一负极”的方向流动。

6、在金属导体中的电流方向与自由电子实际移动方向相反。

7、电路图：利用规定的符号代替实物，把电路表示出来的就是电路图。

8、产生持续电流的条件：一是必须有电源，二是电路必须闭合。

9、通路：接通的电路。

断路：断开的电路。

短路：电流不经过用电器直接构成通路。

练习：一、填空题L电路是由_________ 、_________ 、________ 、________ 组成的•电路图是用________ 代衣实物阿岀来的电路.2•金属里面仃人虽町以门山移动的电了，这些电子平时运动方向__________ ,接上电源之后，它们就受到了推动力，出现了__________ 移动，形成了电流-3•电路_______ 才能形成电流•电流是沿着 _________ - __________ 一 ________ 的方向流动的•4•电源是在电路中捉供________ 的装置，能够维持通过电路的____________ •常用的电源有•用电器是在电路中消耗的装置，如输送电能的是•控制电路通断的是.5•善于导电的物体叫________ ,如_________ -不善于导电的物体叫__________ ，如_________ 6•电流通过半导体二极管时只能从它的•端流向另•端，不能__________ 流动，电流流过时能发光的二极管叫_________ ，可用来做指示灯.7•干电池的锌筒是________ 极，碳棒是_________ 极.8•画出下列电路元件的图形符号：（1）电灯________ : （2）开关 ________ ；（3）电池_______ : （4）交叉相连接的导线_________ .二、选择题11•关于导体，下列说法中正确的是A.内部有人量可以H由移动的电所以能导电B.内部有大量的电子，所以能导电C•内部•定有人量可以自由移动的电荷，所以能导电D.内部•定有人量的正负离子，所以能导电页5共页1第12-下列说法中正确的是A.金属内的电子都是自由电子B申然界中的物质不是导体就是绝缘体C•非金属物体中有导体也有绝缘体D.通常情况下的液体是导体13•关于电源和电流，下列说法中正确的是A.电流是由人量电荷的无规则运动形成的B.电源外部，电流是从电源的正极流向负极C•在电路中只耍有电源，就•定会有电流D.电流的方向总是从电源的正极流向负极14-关于绝缘体，下列说法中正确的是A.绝缘体在任何情况下都是不导电的BMI为绝缘体内没有电荷，所以绝缘体不容易导电C•因为绝缘体内没有电所以绝缘体不容易导电D.在•定条件下绝缘体也是可以导电的三、作图题16•玉刚同学想检査•根I口导线是否折断，他手中只有-节电池、•个小灯泡和•段好的导线，请你帮他想想办法.（画出电路图）参考答案：1•电源，开关，导线，用电器，符号2.杂乱无章，定向3•闭合，电源正极，用电器，电源负极4•能源，电流，干电池、蓄电池，电能，灯泡，导线，开关5•导体，金属，绝缘体，橡胶6•反向，发光二极管7.负,正S.（略〉U.A 12.C 13.B 14.D9.___________________________________在使用电源时，不允许将电源的直接用导线连接起来，否则将出现事故.例1:在电路中有电源，是否就一定有电流存在？分析：如图1所示，从常识可知，图(a)因开关断开，电路未闭合，所以电路中没有电流，灯不亮。

《电流与电路》基础训练一、选择题（本大题共8小题，共80.0分）1．（10分）下列物理量符合实际的是（）A．日光灯正常工作时的电流约0.15AB．将一本物理书从地面捡到桌上做功约0.02JC．中学生正常爬楼的功率约500WD．人体的安全电压是36V2．（10分）下列装置中主要是利用电流的热效应工作的是（）A．电饭锅B．电动机C．发电机D．电风扇3．（10分）下列有关电流形成的说法中正确的是（）A．电荷的移动形成了电流B．电路中只要接入电源便形成了电流C．金属导体中自由电荷的定向移动便形成了电流D．电流的方向总是由电源的正极流向负极4．（10分）如图的四种家用电器中，主要利用电流热效应工作的是（）A．B．C．D．5．（10分）关于电流的形成和电流的方向，下列说法正确的是（）A．电荷的移动形成电流B．负电荷的定向移动不能形成电流C．正电荷定向移动方向为电流方向D．自由电子定向移动方向为电流方向6．（10分）家用电冰箱正常工作时的电流约为（）A．1μA B．1mA C．1A D．10A 7．（10分）当导体两端有电压时，导体中才会（）A．有电流B．有电阻C．有电荷D．有分子间作用力8．（10分）家里的电视机工作时，通过电视机的电流约为（）A．5mA B．0.5 A C．5 A D．50 A二、填空题（本大题共2小题，共20.0分）9．（10分）能量是可以相互转化的。

我国第一艘航母“辽宁号”已经成功实现了舰载机的着陆和起飞。

舰载机歼15”从航母上起飞过程中，是将内能转化为能；对蓄电池充电时，是将能转化为化学能的过程。

10．（10分）如图所示，在每个水果上插入铜片和锌片，用导线把这几个水果与发光二极管连接起来，二极管便发出了光，其中插入金属片的水果相当于电路中的。

《电流与电路》基础训练参考答案与试题解析一、选择题（本大题共8小题，共80.0分）1．（10分）下列物理量符合实际的是（）A．日光灯正常工作时的电流约0.15AB．将一本物理书从地面捡到桌上做功约0.02JC．中学生正常爬楼的功率约500WD．人体的安全电压是36V【考点】功的计算；电流的大小．【分析】应答估测选择题的方法：利用生活中我们熟悉的一些数据作为根据，进行单位换算，有时要利用基本公式求未知物理量。

电流和电路练习题及答案电流和电路练习题及答案电流和电路是电学的基础知识，它们在我们的日常生活中扮演着重要的角色。

理解电流和电路的概念对于我们正确使用电器设备、解决电路问题以及保障电路安全都至关重要。

下面，我将为大家提供一些电流和电路的练习题及答案，希望能帮助大家更好地掌握这一知识。

练习题一：1. 什么是电流？2. 电流的单位是什么？3. 请解释电流的方向和电子的流动方向之间的关系。

4. 请列举几种常见的导体和绝缘体。

5. 当一个电流为10A的电子通过一个导线时，每秒钟通过导线的电荷量是多少？答案一：1. 电流是电荷在单位时间内通过导体的量度，它表示电荷的流动情况。

2. 电流的单位是安培（A）。

3. 电流的方向是正电荷的流动方向，即从正极到负极。

而电子的流动方向则与电流相反，即从负极到正极。

4. 导体：金属、铜、铝等。

绝缘体：塑料、橡胶、木材等。

5. 电流为10A意味着每秒钟通过导线的电荷量为10库仑（C）。

练习题二：1. 什么是电路？2. 请解释开路和闭路的概念。

3. 什么是电阻？4. 请列举几种常见的电阻元件。

5. 当一个电压为12V的电路中通过一个电阻为4Ω的电流是多少？答案二：1. 电路是由电源、导线和负载组成的路径，电流在其中流动。

2. 开路指电路中断，电流无法通过；闭路指电路通畅，电流可以顺利通过。

3. 电阻是阻碍电流流动的物理量，它表示电流通过时所遇到的阻力。

4. 电阻元件：电阻器、灯泡、电热器等。

5. 根据欧姆定律，电压等于电流乘以电阻。

所以，通过一个电阻为4Ω的电流在12V电压下为3A。

练习题三：1. 请解释并联和串联的概念。

2. 并联电路的总电阻是如何计算的？3. 串联电路的总电阻是如何计算的？4. 当两个电阻分别为2Ω和4Ω的电阻并联时，总电阻是多少？5. 当两个电阻分别为2Ω和4Ω的电阻串联时，总电阻是多少？答案三：1. 并联指多个电阻或其他电路元件的两端分别相连，形成平行的电路；串联指多个电阻或其他电路元件的两端依次相连，形成连续的电路。

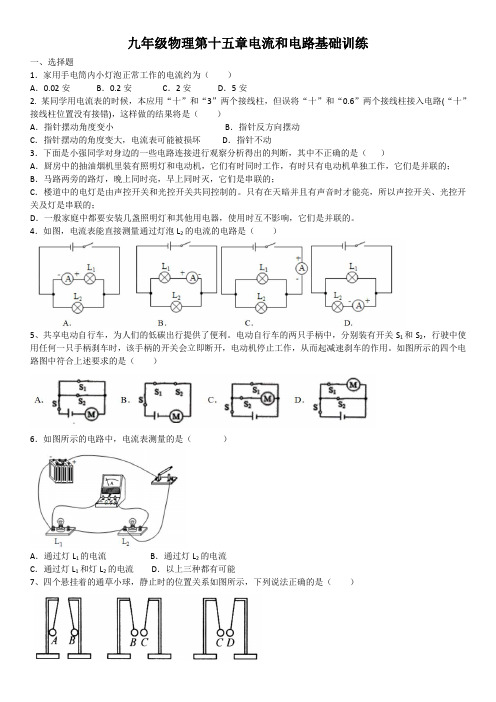

九年级物理第十五章电流和电路基础训练一、选择题1．家用手电筒内小灯泡正常工作的电流约为（）A．0.02安B．0.2安C．2安D．5安2. 某同学用电流表的时候，本应用“十”和“3”两个接线柱，但误将“十”和“0.6”两个接线柱接入电路(“十”接线柱位置没有接错)，这样做的结果将是（）A．指针摆动角度变小B．指针反方向摆动C．指针摆动的角度变大，电流表可能被损坏D．指针不动3．下面是小强同学对身边的一些电路连接进行观察分析得出的判断，其中不正确的是（）A．厨房中的抽油烟机里装有照明灯和电动机，它们有时同时工作，有时只有电动机单独工作，它们是并联的；B．马路两旁的路灯，晚上同时亮，早上同时灭，它们是串联的；C．楼道中的电灯是由声控开关和光控开关共同控制的。

只有在天暗并且有声音时才能亮，所以声控开关、光控开关及灯是串联的；D．一般家庭中都要安装几盏照明灯和其他用电器，使用时互不影响，它们是并联的。

4．如图，电流表能直接测量通过灯泡L2的电流的电路是（）5、共享电动自行车，为人们的低碳出行提供了便利。

电动自行车的两只手柄中，分别装有开关S1和S2，行驶中使用任何一只手柄刹车时，该手柄的开关会立即断开，电动机停止工作，从而起减速刹车的作用。

如图所示的四个电路图中符合上述要求的是（）6．如图所示的电路中，电流表测量的是（）A．通过灯L1的电流B．通过灯L2的电流C．通过灯L1和灯L2的电流D．以上三种都有可能7、四个悬挂着的通草小球，静止时的位置关系如图所示，下列说法正确的是（）A. A球与C球一定带有异种电荷B. B球可能带电，也可能不带电C. B球与D球一定带有同种电荷D. D球可能带电，也可能不带电8．在图（a）所示的电路中，当电键S闭合后，电流表A1和A2的示数如图（b）所示，则通过灯L1和L2的电流分别为（）A．1.2安，0.5安B．0.5安，1.2安C．0.7安，0.5安D．0.5安，0.7安二、填空题9、许多学生要用2B铅笔填涂答题卡，计算机可以直接读取卡上的答案，是因为2B铅笔中的石墨是(选填“导体”或“绝缘体”)，若使用了不合格的2B铅笔，则铅笔芯的导电性变(选填“强”或“弱”)，这样可能使计算机无法识别。

电流和电路练习题基础、提高、难题_汇总(含答案)一、电流和电路选择题1．如图所示的电路中，电源两端的电压保持不变，当开关S1、S2闭合，S3断开时，电流表的示数为I1、电压表的示数为U1；当开关S1、S3闭合，S2断开时，电流表的示数为I2、电压表的示数为U2．下列判断中正确的是（）A. U1＞U2B. U1＜U2C. I1＞I2D. I1＜I2【答案】B【解析】【解答】当开关S1、S2闭合，S3断开时，R1、R2串联，电压表测量R1 两端的电压，电压表的示数为U1；当开关S1、S3闭合，S2断开时，R1、R2仍然串联，电压表测量电源两端的电压，电压表的示数为U2；由于串联电路的总电压等于各部分电压之和，所以U1＜U2，A不符合题意，B符合题意；当开关S1、S2闭合，S3断开时，R1、R2串联，电流表的示数为I1；当开关S1、S3闭合，S2断开时，R1、R2仍然串联，电流表的示数为I2；因为电源电压不变，电路的电阻R=R1+R2不变，由I=U/R知道，电路的电流不变，即I1=I2，CD不符合题意，故答案为：B。

【分析】根据闭合不同的开关，电路都是串联电路，电压表测量的位置不同，电压表的示数不同.2．在图所示的实物电路中，当开关闭合时，甲电流表的示数为0.5 A，乙电流表的示数为0.2 A，则下列判断正确的是（）A. 通过灯L1的电流为0.5 AB. 通过灯L1的电流为0.3 AC. 通过灯L2的电流为0.7 AD. 通过灯L2的电流为0.3 A【答案】 B【解析】【解答】由图示可知，两个灯泡是并联的，电流表甲测干路的电流为0.5A，电流表乙测通过灯泡L2的电流为0.2A，根据并联电路中电流的特点可知，通过灯泡L1的电流为0.5A-0.2A=0.3A，B符合题意.故答案为：B。

【分析】首先判断电流表所测量的位置，根据并联电路中的干路电流和各支路电流的关系分析各支路电流。

3．下列物理量的估计最接近实际的是（）A. 家用电冰箱每日耗电约为1度B. 家用空调的额定功率约为100WC. 电动自行车的电瓶电压约为3VD. 家用洗衣机的额定电流约为10A【答案】A【解析】【解答】解：A、家用电冰箱间歇性工作，每日耗电约为1kW•h，符合题意；故A 正确； B、家用空调的额定功率约为1000W；故B错误；C、电动自行车的电瓶电压约48V；故C错误；D、家用洗衣机的额定电流约2A；故D错误；故选A．【分析】首先要对选项中涉及的几种物理量有个初步的了解，对于选项中的单位，可根据需要进行相应的换算或转换，排除与生活实际相差较远的选项，找出符合生活实际的答案．4．如图所示，探究并联电路的电流规律时，用电流表测定A、B、C三处的电流，接下来所进行的操作合理的是（）A. 整理器材，完成实验B. 换用不同规格灯泡，获取多组数据C. 分析数据，得出结论D. 换用电流表的量程，重新测量一次【答案】 B【解析】【解答】探究并联电路的电流规律时，需多次实验寻找普遍规律，因此实验中，需换用不同规格灯泡，获取多组数据，B符合题意，ACD不符合题意．故答案为：B．【分析】为了探究并联电路的电流规律，要通过多次测量才能得到普遍规律.5．如图甲所示，电源电压恒为9V，滑动变阻器的最大阻值为100Ω，电流在0.1A--0.4A之间时电子元件才能正常工作。

第十五章：电流和电路基础训练(一)班级 姓名 座号 得分一、基础知识，填空题（每空1分，共60空）1.自然界中只有 种电荷，即 电荷和 电荷。

我们把 规定为正电荷，把 规定为负电荷，电荷间相互作用的规律是：同种电荷互相 ，异种电荷互相 。

2.物质的原子结构，是宏观电现象的根本原因。

物质由分子、原子构成，原子由居于中心的 和周围高速运转的 构成。

原子核带 电， 带 电。

通常情况下，物体对外不显电性，是因为3.在摩擦过程中，失去电子的物体带 电，得到电子的物体带 电。

在用丝绸摩擦玻璃棒的过程中， 失去电子， 得到电子。

束缚电子本领强。

4.摩擦起电（1）原因：（2）摩擦起电的实质：摩擦起电是 的结果，并不是 5.电荷的多少叫做 ，用符号 表示。

其单位是 ，符号是 。

6.一个电子的电荷量是 库， 个电子的电荷量等于1库。

7.验电器的工作原理是利用了 ；验电器的用途是 ； 8.验电器的构造有 。

其中是导体材料的有： ，用来 。

其中是绝缘体材料的有： 。

9.电流的形成： 形成电流。

我们把 电荷定向移动的方向规定为电流方向。

按此规定，电子（带负电）定向移动的方向与电流方向 。

10.导体和绝缘体：（1）善于导电的物体叫 ；如：金属、人体、大地、酸碱盐水溶液、湿木等。

（2）不善于导电的物体叫 ；如：橡胶、玻璃、塑料、陶瓷等。

（3）金属导体靠 导电，酸碱盐水溶液靠 导电；（4）导体和绝缘体在一定条件下可以相互转换。

举例： 。

11.简单电路的最基本的组成部分：（1） ，作用（2） ，作用 （3） ，作用 （4） ，作用 12.电路的连接的基本方式有 和 两种。

13.电路的状态有 、 和 三种。

其中通常不允许，对电源、导线、局部用电器有巨大损坏作用的状态是 ，在连接电路时，应该避免出现此种情况。

14.常用的电线芯线是用______ __制成的，因为它是导体，善于____ ___；而电线外层则包上一层橡胶或塑料，因为它们是_____ ____，可以防止漏电、触电等。

【物理】电流和电路练习题(含答案)一、电流和电路选择题1．家用日光灯正常工作时的电流约为（）A. 0.2安B. 1.5安C. 10安D. 220安【答案】A【解析】【解答】解：家庭电路中的电压为220V，常用日光灯的电功率为40W，由P=UI可得：I= = ≈0.18A，接近0.2A，A符合题意．故答案为：A．【分析】灯泡的电流一般较小，不足1A.2．在如图所示的电路中，电源电压保持不变，当电键S由断开到闭合时，电路中（）A. 电流表示数变小，电压表示数变小B. 电流表示数变小，电压表示数变大C. 电流表示数不变，电压表的示数变小D. 电流表示数不变，电压表示数变大【答案】A【解析】【解答】解：由电路图可知，当电键S断开时，R1与R2串联，电压表测R1两端的电压，电流表测电路中的电流；当电键S闭合时，R1和电流表、电压表被短路，电表示数为0，所以，当电键S由断开到闭合时，电压表和电流表的示数均变小，A符合题意，BCD不符合题意．故答案为：A．【分析】根据电路图分析，当开关闭合时，其中一个电阻电阻短路，再结合欧姆定律计算分析电压表和电流表的变化.3．接线板上的指示灯在开关闭合时会发光，插孔正常通电；如果指示灯损坏，开关闭合时插孔也能正常通电．但现在每当接线板的插头插入家庭电路中的插座，闭合接线板上的开关时，总出现“跳闸”（空气开关断开）现象．下列说法中正确的是（）A. 接线板上的开关与指示灯并联B. 接线板上的多个插座与指示灯串联C. “跳闸”的原因是接线板中的电路发生了断路D. “跳闸”的原因是接线板中的电路发生了短路【答案】D【解析】【解答】A、由题意可知，开关可以控制指示灯，因此它们应该是串联的，A不符合题意；B、由题意可知，如果指示灯损坏，开关闭合时插孔也能正常通电，说明插座与指示灯互不影响，因此它们之间是并联的，B不符合题意；CD、“跳闸”的原因是电路中电流过大，电流过大的原因是接线板中的电路发生了短路，而不是电路断路，C不符合题意、D符合题意．故答案为：D．【分析】用电器可以单独工作是并联电路，电流过大的原因有过载和短路.4．如图所示，图中两灯规格不同，能测出通过灯L1电流的电路是（）A. B. C. D.【答案】 D【解析】【解答】解：A、图中电流表与灯L1串联，但其正负接线柱接反了，A不符合题意；B、图中电流表与灯L2串联，且电流正进负出，能正确测出通过灯L2的电流，B不符合题意；C、图中电流表接在干路上，且电流正进负出，测量的是干路电流，C不符合题意。

最新电流和电路基础知识汇编及练习测试题（word）一、电流和电路选择题1．在如图的电路中，灯泡L上标有“6V 4W”的字样，当S、S1均闭合时，灯泡正常发光，电压表示数为12V；若再断开S1，灯泡的实际功率变为原来的，则下列选项正确的是（）A. 电路中电源电压为24VB. 电阻R1的阻值为27ΩC. 断开S1后，电压表的示数变大D. 断开S1前后，电流表的示数之比为4：1【答案】B【解析】【解答】解：（1）当S、S1均闭合时，灯泡与电阻R2串联，电压表测R2两端的电压，电流表测电路中的电流，灯泡正常发光时的电压为6V，功率为4W，∵串联电路中总电压等于各分电压之和，∴电源的电压U=U L+U2=6V+12V=18V，故A不正确；∵串联电路中各处的电流相等，∴根据P=UI可得，电路中的电流：I=I L= = = A，根据欧姆定律可得：R L= = =9Ω，R2= = =18Ω；（2）若再断开S1时，灯泡与两电阻串联，电压表测R2两端的电压，电流表测电路中的电流，∵灯泡的实际功率变为原来的，∴根据P=I2R可得，此时电路中的电流即电流表的示数：I′= = = = A，断开S1前后，电流表的示数之比：I：I′= A： A=2：1，故D不正确；电路中的总电阻：R= = =54Ω，∵串联电路中总电阻等于各分电阻之和，∴R1=R﹣R L﹣R2=54Ω﹣9Ω﹣18Ω=27Ω，故B正确；电压表的示数：U2′=I′R2= A×18Ω=6V＜12V，即电压表的示数变小，故C不正确．故选B．【分析】（1）当S、S1均闭合时，灯泡与电阻R2串联，电压表测R2两端的电压，电流表测电路中的电流，灯泡正常发光时的电压和额定电压相等，根据串联电路的电压特点求出电源的电压；根据P=UI求出电路中的电流，利用欧姆定律求出灯泡和R2的电阻；（2）若再断开S1时，灯泡与两电阻串联，电压表测R2两端的电压，电流表测电路中的电流，根据灯泡的实际功率变为原来的和P=I2R求出电路中的电流，进一步得出断开S1前后电流表的示数之比，利用欧姆定律求出电路中的总电阻，利用串联电路的电阻特点求出R1的阻值，再利用欧姆定律求出电压表的示数．2．汽车的手动刹车器（简称“手刹”）在拉起时处于刹车制动状态，放下时处于解除刹车状态。
