机制制图考试试题

新安职高2010~2011学年12月份月考试题
三机制《机械制图》试卷（陈晓东）
一、选择题（4x5=20分）
1、下列说法中错误的是：（）
A、组合体的组合形式有：叠加、切割、综合；
B、形体分析法和线面分析法是看图和画图最基本方法；
C、叠加式组合体形体表面接触方式有：相接、相切、相贯。

2、下列说法中正确的是：（）
A、画截交线的方法主要有形体分析法和线面分析法；
B、组合体的尺寸有定位尺寸和定形尺寸；
C、尺寸应注在表达形状特征最清晰的视图上，并尽量避免标注在虚线上。

3、下列说法中正确的是：（）
A、相贯线和截交线都是平面曲线；
B、圆弧的半径则应注在投影为非圆弧的视图上；
C、一般选择最能反映立体形状特征的方向，作为主视图的投影方向。

4、选出不正确的左视图（）
二、尺寸标注：（数值从图上量取，取整数）（共24分）
三、作图题：（共76分）
1、根据立体图画出三视图。

（15分）
2、补出视图中的缺线。

（21分）
3、补出视图中所缺的线条。

（每题10分，共20分）
4、补出所缺的视图（每题10分，共20分）
机械制图答题卡
一、选择题：
1、2、3、4、5、
二、尺寸标注：（数值从图上量取，取整数）
三、作图题：（共76分）
1、根据立体图画出三视图。

（15分）
2、补出视图中的缺线。

（21分）
3、补出视图中所缺的线条。

（每题10分，共20分）
4、补出所缺的视图（每题10分，共20分）。

2012年一、选择题（每小题3分，共30分。

）11．下列有关机械制图的基本知识，说法正确的是A．零件图中角度标注的数字可以写成竖直方向B．图纸上的图框用点画线绘制C．长度为20mm的线段，在2︰1的图中应画40mm长D．绘制平面图形时，应先绘制中间线段12．下列有关机械制图的说法正确的是A．中心投影法得到的投影能够表达物体的真实形状和大小B．轴测图是指将物体连同坐标系，用平行投影法将其投影在正投影面上所得的图形C．导程是相邻两牙在中径线上对应点间的轴向距离D．局部视图的断裂边界以波浪线表示13．普通螺纹的螺纹尺寸应标注在A．大径上B．小径上C．中径上D．螺距上14．下列叙述正确的是A．为了表示键在轴上的装配情况，轴常采用局部剖视B．装配图中两个被连接零件的接触面画两条线C．螺柱连接常用于连接两个不太厚的零件和需要经常拆卸的场合D．零件图上，尺寸标注优先采用加工顺序和测量方便标注15．如图1所示，左视图正确的是（a）（b）（c）（d）图1A．（a）B．（b）C．（c）D．（d）六、尺寸标注题（22分）41．（尺寸数值按1︰1从答题卡图中量取，并取整数，直接标注在答题卡的图2中）图2七、作图题（4小题，共53分）42．根据图3所示组合体的主视图和俯视图，在答题卡相应位置补画左视图。

（15分）机电制图高考试卷第1 页（共10 页）图343．根据图4所示图形，在答题卡上补画视图中所缺的图线。

（10分）图444．根据图5所示主视图和俯视图，在答题卡上指定位置画出全剖的主视图。

（20分）机电制图高考试卷第2 页（共10 页）图545．根据图6所示，在答题卡上图示位置用近似画法添加螺栓连接图。

（8分）图6八、看图题（30分）46．读图7所示零件图，回答下列问题，将答案写在答题卡对应的横线上。

（1）主视图采用剖切方法，肋板采用表达。

（2）该零件的主要尺寸基准为:长宽,高。

（3）h612M 意义是。

（4）该零件表面粗糙度值最小的是。

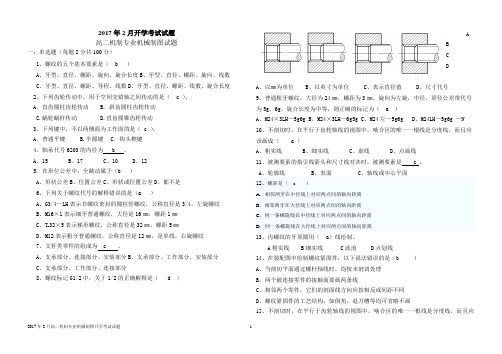

2017年2月开学考试试题高二机制专业机械制图试题一：单选题（每题2分共100分）1、螺纹的五个基本要素是（ b ）A、牙型、直径、螺距、旋向、旋合长度B、牙型、直径、螺距、旋向、线数C、牙型、直径、螺距、导程、线数D、牙型、直径、螺距、线数、旋合长度2、下列齿轮传动中，用于空间交错轴之间传动的是（ c ）。

A．直齿圆柱齿轮传动 B. 斜齿圆柱齿轮传动C.蜗轮蜗杆传动D.直齿圆锥齿轮传动3、下列键中，不以两侧面为工作面的是（ c ）。

A．普通平键 B.半圆键 C．钩头楔键4、轴承代号6203的内径为 b 。

A、15B、17C、10D、125. 在形位公差中，全跳动属于（b ）A、形状公差B、位置公差C、形状或位置公差D、都不是6、下列关于螺纹代号的解释错误的是（a ）A、G3/4—LH表示非螺纹密封的圆柱管螺纹，公称直径是3/4，左旋螺纹B、M16×1表示细牙普通螺纹，大径是16㎜，螺距1㎜C、Tr32×5表示梯形螺纹，公称直径是32㎜，螺距5㎜D、M12表示粗牙普通螺纹，公称直径是12㎜，是单线，右旋螺纹7、叉杆类零件的组成为 c 。

A、支承部分、连接部分、安装部分B、支承部分、工作部分、安装部分C、支承部分、工作部分、连接部分8、螺纹标记G1/2中，关于1/2的正确解释是（ d ）ABCDA、以㎜为单位B、以英寸为单位C、表示直径值D、尺寸代号9、普通粗牙螺纹，大径为24㎜，螺距为3㎜，旋向为左旋，中径、顶径公差带代号为5g、6g，旋合长度为中等，则正确的标记为（ a ）A、M24×3LH—5g6gB、M24×3LH—6g5gC、M24左—5g6gD、M24LH—5g6g —N10、不剖切时，在平行于齿轮轴线的视图中，啮合区的唯一一根线是分度线，而且应该画成（ a ）A、粗实线B、细实线C、虚线D、点画线11、被测要素的指引线箭头和尺寸线对齐时，被测要素是 c 。

制图员模拟考试题（附答案）一、单选题（共100题，每题1分，共100分）1.带传动不能保证精确传动比的原因是什么？( )A、带会变形B、带易磨损C、带在带轮上打滑D、带的弹性滑动正确答案：D2.图样和文件的编号应与企业计算机辅助管理分类编号( )相协调。

A、规定B、原则C、论述D、要求正确答案：D3.四心圆法画椭圆，是一种( )作图法A、较近似B、精确C、较精确D、近似正确答案：D4.采用正投影法时，如果一条线段和投影面垂直，其投影( )。

A、反映实长B、成一条斜线C、成一点D、条件不够，不能确定正确答案：C5.两形体的表面相交时，连接处( )分界线。

A、不产生B、画C、不存在D、不画正确答案：C6.用( )法画组合体的正等轴测剖视图，可先画出其完整的正等轴测图。

A、旋转B、换面C、中心投影D、先画外形再作剖视正确答案：D7.计算机绘图的方法分为交互绘图和( )绘图两种。

A、编程B、手工C、自动D、扫描正确答案：A8.圆柱与圆锥相贯，轴线正交，且相交处直径不等时，所产生的相贯线应弯向( )方向。

A、直径大的转向线B、直径大的轴线C、直径小的轴线D、直径小的转向线正确答案：B9.轴测图上标注尺寸，尺寸线必须与所标注的尺寸线段( )。

A、平行B、相交C、垂直D、倾斜正确答案：A10.以下应用软件不属于计算机绘图软件的是( ) 。

A、Auto CADB、MDTC、CAXA电子图板D、WORD正确答案：D11.一条线段的V面投影成一点，则该线段为( )。

A、正垂线B、正平线C、侧垂线D、铅垂线正确答案：A12.换面法中，当新坐标轴平行于a′b′时，可以求一般位置直线对( )的倾角。

A、V面B、W面C、H面D、H１面正确答案：A13.欲在两轴相距较远，工作条件恶劣的环境下传递较大功率，宜选( ) 。

A、齿轮传动B、蜗杆传动C、链传动D、带传动正确答案：C14.下列比例中不属于机械图样比例的是( )。

A、圆锥B、放大比例C、缩小比例D、等值比例正确答案：D15.徒手绘图的基本要求是画图速度要快、目测比例要准、( )。

制图员单选题模拟试题及参考答案一、单选题（共100题，每题1分，共100分）1、把块以 DWG 文件的格式写到磁盘上的命令是？( )A、BLOCKB、REDEFINEC、WBLOCKD、DBLOCK正确答案：C2、按制图标准规定，表示斜视图名称的字母应为( )。

A、大写英语字母B、大写欧拉字母C、大写拼音字母D、大写拉丁字母正确答案：D3、V带的楔角等于( ) 。

A、40°B、30°C、20°D、35正确答案：A4、将机件的某一部分向( )投影面投影所得的视图，称为局部视图。

A、水平B、斜C、基本D、正正确答案：C5、相贯线上表示极限范围的点或转向线上的点，常称为( )。

A、相贯点B、一般点C、相交点D、特殊点正确答案：D6、图形输入设备有鼠标、键盘、数字化仪、( ) 等。

A、软盘B、显示器C、网卡D、图形输入板正确答案：D7、多面正投影能反映物体大部分表面的实形，且度量性好，作图简便，利于图示和图解，但( )差，立体感不强。

A、度量性B、直观性C、分解性D、还原性正确答案：B8、一个平面的三个投影中一个投影反映实形，则该平面为( )。

A、一般位置平面B、条件不够，不能确定C、投影面平行面D、投影面垂直面正确答案：C9、绘制( )，一般采用简化变形系数来绘制。

A、左视图B、三视图C、透视图D、轴测轴正确答案：D10、徒手绘图常用于设计初始反复比较方案，现场测绘，( )等场合。

A、参观学习或交流讨论B、工作总结或交流经验C、大会发言或介绍情况D、文件复制或邮寄交流正确答案：A11、一个齿轮上的圆有( )。

A、齿顶圆，齿根圆，分度圆，基圆B、齿顶圆，节圆，基圆。

齿根圆C、齿顶圆，齿根圆D、齿顶圆，分度圆，节圆，齿根圆，基圆正确答案：A12、求一般位置平面的实形时，先变换为投影面的垂直面，再变换为投影面的( )。

A、垂直面B、倾斜面C、平行面D、相交面正确答案：C13、两形体的表面相切时，相切处( )分界线。

制图员考试模拟题（含答案）一、判断题（共100题，每题1分，共100分）1.()比例是指实物与其图形相应要素的线性尺寸之比。

A、正确B、错误正确答案：B2.()产品树由根结点和下级结点构成。

A、正确B、错误正确答案：A3.()在画三视图时，一旦主视图投影方向确定，左视图和俯视图的投影方向也就确定了。

A、正确B、错误正确答案：A4.()绘制零件草图时，徒手画出各主要视图的基准线，确定各视图的位置。

A、正确B、错误正确答案：A5.()绘图软件的基本编辑功能包括对图形进行移动、复制、镜像、旋转、比例缩放、拉伸等。

A、正确B、错误正确答案：A6.()徒手画椭圆时，先画出椭圆的长短轴，并用目测的方法定出其4个端点的位置，再过这4个端点画一矩形，然后徒手作椭圆与此矩形相切。

A、正确B、错误正确答案：A7.()图纸中斜体字字头向左倾斜，与水平基准线成75°角。

A、正确B、错误正确答案：B8.()蜗杆传动一般以蜗杆为主动件，蜗轮为从动件。

A、正确B、错误正确答案：A9.()螺纹联接是可拆联接。

A、正确B、错误正确答案：A10.()对圆弧标注半径尺寸时，应在尺寸数字前加注符号SR。

A、正确正确答案：B11.()取轴向变形系数p=r=1,q=0.5,绘制的斜轴测图称为简易斜二测。

A、正确B、错误正确答案：A12.()盘盖类零件由在同一轴线上的不同直径的圆柱面或少量非圆柱面组成，其厚度相对于直径来说比较小，常有一些孔、槽、筋和轮辐等结构。

A、正确B、错误正确答案：A13.()曲面基本体的特征是至少有2个表面是曲面。

A、正确B、错误正确答案：B14.()用先画外形再作剖视法画组合体的正等轴测剖视图，可先画出其完整的正等轴测图。

A、正确B、错误正确答案：A15.()产品树的作用是设计产品的装配关系。

A、正确B、错误正确答案：B16.()一张A2幅面图纸相当于2张A1幅面图纸。

A、正确B、错误正确答案：B17.()V带传动中，带的打滑和弹性滑动都是不可避免的。

制图基础考试试题及答案一、选择题（每题2分，共20分）1. 制图学中，点的表示方法是什么？A. 用一个圆圈表示B. 用一个十字表示C. 用一个点表示D. 用一个方块表示答案：C2. 以下哪个不是制图学中常用的比例尺表示方式？A. 数字比例尺B. 线性比例尺C. 口头比例尺D. 地图比例尺答案：C3. 在地图上，等高线表示的是：A. 地形的起伏B. 河流的流向C. 道路的走向D. 植被的分布答案：A4. 制图学中，图幅的大小通常用以下哪个单位来表示？A. 厘米B. 毫米C. 米D. 英寸答案：A5. 地图上的方向通常以哪个方向为基准？A. 北B. 南C. 东D. 西答案：A6. 地图上的颜色通常用来表示：A. 地形的高度B. 植被的种类C. 气候的类型D. 人口的密度答案：B7. 在地图上，符号通常用来表示：A. 建筑物B. 道路C. 河流D. 所有以上选项答案：D8. 地图的图例通常位于：A. 地图的顶部B. 地图的底部C. 地图的左侧D. 地图的右侧答案：B9. 地图的比例尺越大，表示的区域：A. 范围越大B. 范围越小C. 细节越少D. 细节越多答案：B10. 在地图上，经纬度线用来表示：A. 地理位置B. 地形特征C. 气候类型D. 人口分布答案：A二、填空题（每题2分，共20分）1. 地图上的比例尺是用来表示地图上的距离与实际地面上的距离之间的________关系。

答案：比例2. 地图的________是指地图上表示的地理范围的大小。

答案：图幅3. 地图的________是指地图上表示的地理范围的精确度。

答案：精度4. 在地图上，等高线越密集，表示地形的________越陡峭。

答案：坡度5. 地图上的颜色可以用来区分不同的________类型。

答案：地形6. 地图上的符号是用来表示地图上的________和特征。

答案：地理要素7. 地图的图例是用来解释地图上使用的________和颜色。

制图员三级理论知识模考试题（含参考答案）一、单选题（共70题，每题1分，共70分）1、轴测装配图的剖切形式和方法及( )更灵活、多样。

A、剖切手段B、剖切种类C、剖切数量D、剖切位置正确答案：D2、用剖切面将机件完全剖开所得到的( )，称为全剖视图。

A、复合视图B、断面图C、局部视图D、剖视图正确答案：D3、常见的齿轮传动形式有用于(1)之间传动的圆柱齿轮、用于(2)之间传动的圆锥齿轮和用于(3)之间传动的蜗杆蜗轮三种。

下列答案正确的是( )。

A、1两相交轴 2两平行轴 3两交错轴B、1两平行轴 2两相交轴 3两交错轴C、1两平行轴 2两交错轴 3两相交轴D、1两交错轴 2两相交轴 3两平行轴正确答案：B4、以下关于百分表的维护论述，错误的是( )。

A、百分表应时时保持干净B、百分表在使用过程应注意防止测量杆突然落到工件上C、使用完后应立即装回专用盒子里D、在使用时百分表应固定稳当正确答案：C5、绘制平面立体的三视图时，正确的画图方法是( )。

A、先画完主视图，再画其他两个视图B、先画完俯视图，再画其他两个视图C、先画完左视图，再画其他两个视图D、按形体分析法绘制三视图正确答案：D6、( )是社会道德的重要组成部分，是社会道德原则和规范在职业活动中的具体化。

A、职业道德B、职业活动C、人生价值D、社会活动正确答案：A7、工程上描述物体的形状采用的是( )。

A、正投影B、斜投影C、平行投影D、以上3种都用正确答案：A8、画轴测装配图的过程，就是按零件在装配体中的位置关系一个一个地画出它们的( )过程。

A、零件图B、主视图C、三视图D、轴测图正确答案：D9、下列场合可用螺栓来连接的说法错误的是( )。

A、厚度不大也不拆卸的两零件B、需要经常拆卸的两零件C、一个厚度大一个厚度小的两零件D、厚度不大的两零件正确答案：C10、用先画断面形状再画投影法画组合体的正等轴测剖视图，可先在( )上分别画出两个方向的断面。

制图员练习题库及参考答案一、单选题（共100题，每题1分，共100分）1.圆柱体截交线的种类有( )种。

A、1B、4C、3D、2正确答案：C2.一标准直准圆柱齿轮的周节（齿距）P=15.7mm,齿顶圆的直径为400mm,则该齿轮的齿数为( )。

A、82B、76C、78D、80正确答案：C3.六个基本视图的配置中( )视图在主视图的左方且高平齐。

A、右视图B、左视图C、后视图D、仰视图正确答案：A4.( )是在不同类型或同类型不同规格的产品中具有互换性的零部件。

A、专用件B、通用件C、借用件D、标准件正确答案：B5.一个点如果在H面上，它的三个投影( )。

A、三个投影在坐标轴上B、两个投影在坐标轴上C、条件不够，不能确定D、一个投影在坐标轴上正确答案：B6.正五棱锥一面投影的外形轮廓是( )。

A、斜五边形B、斜三边形C、任意五边形D、正五边形正确答案：D7.在轴测剖视图上，当( )通过肋板等结构的纵向对称平面时，断面上不画剖面线。

A、平面B、坐标面C、剖切平面D、投影面正确答案：C8.配合是( )相同的孔与轴的结合。

A、实效尺寸B、公称尺寸C、实际尺寸D、作用尺寸正确答案：B9.下面关于基本视图的投影规律，说法正确的是( )。

A、主俯后仰长对正B、俯左后仰宽相等C、主俯后仰高平齐D、主俯后右高平齐正确答案：A10.我国标准规定，渐开线齿轮的分度圆压力角（简称压力角）为多少？( )A、14.5°B、20°C、0°D、30°正确答案：B11.描图的常用工具有( )、圆规、曲线板、三角板、刀片等。

A、铅笔B、曲线笔C、鸭嘴笔D、钢笔正确答案：C12.( )中当剖切平面通过某些为标准产品的部件或该部件已由其他图形表示清楚时，可按不剖绘制。

A、透视图B、装配图C、零件图D、土建图正确答案：B13.求一般位置平面的实形时，一次变换为投影面的( )，二次变换为投影面的平行面。

制图员模考试题（含参考答案）一、单选题（共100题，每题1分，共100分）1.正等轴测图的轴向简化系数为( )。

A、1.22B、2C、1D、1.5正确答案：C2.当机件上某一部分的结构形状是倾斜的，且不平行于任何基本投影面时，无法在基本投影面上表达该部分的实形和标注真实尺寸，应采用( )来表达。

A、仰视图B、斜视图C、局部放大图D、剖视图正确答案：B3.移出断面图画在视图的( )。

A、外面B、上方C、下方D、里面正确答案：A4.执行移动命令时，打开正交方式，可使实体上各点( )在移动前后保持不变。

A、连线与Y轴的夹角B、X或Y坐标C、连线与X轴的夹角D、到坐标原点的距离正确答案：B5.下列说法不正确的是( )A、在图纸空间可以按模型对象不同方位地显示视图B、图纸空间称为布局空间C、图纸空间完全模拟图纸页面设置D、图纸空间与模型空间相同正确答案：D6.隶属编号其代号由产品代号和隶属号组成，中间以圆点或( )隔开。

A、短横线B、斜线C、长横线D、折线正确答案：A7.为了便于看图，应在向视图的上方用大写拉丁字母标出向视图的名称，并在相应的视图附近用箭头指明( )，注上相同的字母。

A、向视图的移动方向B、投影方向C、投影面的旋转方向D、向视图的旋转方向正确答案：B8.一般位置平面，( )面投影不反映实形。

A、4B、1C、2D、3正确答案：D9.局部视图最好画在有关视图的附近，并按( )视图配置的形式配置。

必要时，也可以画在其他适当的位置。

A、左B、斜C、基本D、三正确答案：C10.连接紧固用的螺纹大都是( )。

A、锯齿形螺纹B、梯形螺纹C、矩形螺纹D、三角螺纹正确答案：D11.一个正四棱锥应该标注( )尺寸。

A、6个B、4个C、5个D、3个正确答案：D12.( )是线，截平面与圆柱轴线倾斜。

A、截交线B、曲线C、轮廓线D、相贯线正确答案：D13.用( )将物体投影到投影面上所得到的投影称为透视投影。

A、中心投影法B、斜投影法C、平行投影法D、正投影法正确答案：A14.求一般位置面对( )投影面的倾角时，新投影轴必须垂直于平面内的一条正平线。
