全国制图员考试试题汇总

国家职业技能鉴定统一考试一.中级制图员《计算机绘图》测试试卷B1、考试要求（10分）（1）设置A3图幅，用粗实线画出边框（400×277），按尺寸在右下角绘制标题栏，在对应框内填写姓名和准考证号，字高7。

（2）尺寸标注按图中格式。

尺寸参数：字高为3.5mm，箭头长度为3.5mm，尺寸界限延伸长度为2mm，其余参数使用系统缺省配置，技术要求字体高度5mm。

（3）分层绘图。

图层、颜色、线型要求如下：层名颜色线型用途0 黑/白实线粗实线1 红实线细实线2 洋红虚线虚线3 紫点划线中心线4 兰实线尺寸标注5 兰实线文字其余参数使用系统缺省配置，另外需要建立的图层，考生自行设置。

（4）将所有图形储存在一个文件中，均匀布置在边框线内，存盘前使图框充满屏幕，文件名采用准考证号码。

2、按标注尺寸1：1绘制图形，并标注尺寸。

（20分）3、按标注尺寸1：1抄画主左视图，补画俯视图（不标尺寸）。

（30分）4、按标注尺寸1：2抄画零件图，并标全尺寸、技术要求和粗糙度。

（40分）国家职业技能鉴定统一考试中级制图员《计算机绘图》测试试卷C1、考试要求（10分）（1）设置A3图幅，用粗实线画出边框（400×277），按尺寸在右下角绘制标题栏，在对应框内填写姓名和准考证号，字高7。

（2）尺寸标注按图中格式。

尺寸参数：字高为3.5mm，箭头长度为3.5mm，尺寸界限延伸长度为2mm，其余参数使用系统缺省配置，技术要求字体高度5mm。

（3）分层绘图。

图层、颜色、线型要求如下：层名颜色线型用途0 黑/白实线粗实线1 红实线细实线2 洋红虚线虚线3 紫点划线中心线4 兰实线尺寸标注5 兰实线文字其余参数使用系统缺省配置，另外需要建立的图层，考生自行设置。

（4）将所有图形储存在一个文件中，均匀布置在边框线内，存盘前使图框充满屏幕，文件名采用准考证号码。

2、按标注尺寸1：1绘制图形，并标注尺寸。

（20分）3、按标注尺寸1：1抄画主俯视图，补画左视图（不标尺寸）。

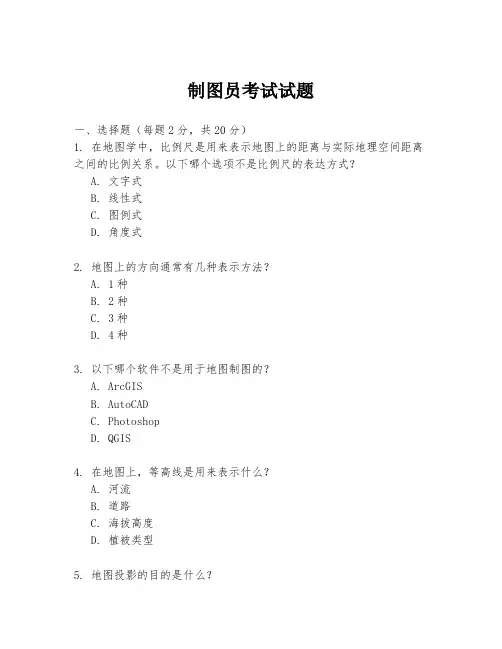

制图员考试试题一、选择题（每题2分，共20分）1. 在地图学中，比例尺是用来表示地图上的距离与实际地理空间距离之间的比例关系。

以下哪个选项不是比例尺的表达方式？A. 文字式B. 线性式C. 图例式D. 角度式2. 地图上的方向通常有几种表示方法？A. 1种B. 2种C. 3种D. 4种3. 以下哪个软件不是用于地图制图的？A. ArcGISB. AutoCADC. PhotoshopD. QGIS4. 在地图上，等高线是用来表示什么？A. 河流B. 道路C. 海拔高度D. 植被类型5. 地图投影的目的是什么？A. 保持面积的真实性B. 保持形状的真实性C. 保持距离的真实性D. 保持方向的真实性6. 在地图制图中，哪种颜色通常用来表示水体？A. 蓝色B. 绿色C. 红色D. 黄色7. 地图上的一个重要元素是图例，它的作用是什么？A. 装饰地图B. 解释地图上使用的符号C. 显示地图的比例尺D. 提供地图的制作日期8. 在地图上，哪种符号通常用来表示公园？A. 圆形B. 矩形C. 三角形D. 星形9. 地图上的文字说明通常包括哪些信息？A. 地名B. 地理坐标C. 地图制作者D. 所有以上选项10. 在地图制图中，以下哪个术语是用来描述地图上某一点与其他地理要素的相对位置？A. 定位B. 定向C. 定距D. 定高二、填空题（每空2分，共20分）11. 地图的三要素包括________、________和________。

12. 在地图上，________是用来表示地理空间中不同高度的连续曲线。

13. 地图投影的分类中，________投影适用于大面积地图，尤其是世界地图。

14. 地图上的颜色使用应遵循________原则，以便于区分不同的地理要素。

15. 地图上的方向通常以________为基准方向。

16. 地图上的比例尺1:1000表示实际距离1000单位长度在地图上表示为________单位长度。

制图员试题（附答案）一、单选题（共100题，每题1分，共100分）1.相贯线上表示极限范围的点或转向线上的点，常称为( )。

A、相交点B、一般点C、相贯点D、特殊点正确答案：D2.绘制图样时，应采用机械制图国家标准规定的( )种图线。

A、9B、8C、10D、7正确答案：A3.不使用量具和仪器，徒手目测( )称为徒手绘图。

A、绘制图样B、复制图样C、剪贴图样D、临摹图样正确答案：A4.对于孔，A ～ H的基本偏差是( )。

A、EIB、ESC、eiD、es正确答案：A5.在斜轴测投影中，投影线与( )是倾斜的。

A、轴测投影面B、坐标轴C、画面D、物体正确答案：A6.平面与球相交，且平面平行于 H 面时，截交线的正面投影为( )。

A、直线C、椭圆D、圆正确答案：A7.利用辅助平面法，求圆柱与圆锥的相贯线上的一般点时(圆柱与圆锥轴线正交)，辅助平面应( )圆锥轴线。

A、倾斜相交B、平行于C、垂直于D、通过正确答案：C8.机件向不平行于基本投影面投影所得的视件( )的实形。

A、一大部分B、一小部分C、某一部分D、倾斜部分正确答案：D9.在正等轴测投影中，三个轴向伸缩系数( )。

A、不同B、两个相同C、任意D、相同正确答案：D10.投影变换中，新设置的投影面必须垂直于原投影面体系中的( )个投影面。

A、一B、三C、二D、四正确答案：A11.有装订边的复制图折叠，最后折成A3或A4的规格，使( )露在外边。

A、技术要求B、标题栏C、明细表正确答案：B12.圆柱与圆锥相贯，轴线正交，且相交处直径不等时，所产生的相贯线应弯向( )方向。

A、直径小的轴线B、直径大的轴线C、直径大的转向线D、直径小的转向线正确答案：B13.一张完整的零件图应包括视图、尺寸、技术要求和( )A、项目栏B、细目栏C、列表栏D、标题栏正确答案：D14.一次换面中，新投影面的设立必须与某一( )垂直。

A、基本投影面B、新投影面C、垂直投影面D、斜投影面正确答案：A15.求一般位置平面的实形时，先变换为投影面的垂直面，再变换为投影面的( )。

制图员单选题考试题（含答案）一、单选题（共100题，每题1分，共100分）1、在( )同一图样中，粗线的宽度为b，细线的宽度应为b/2。

A、技术制图B、美术绘图C、建筑制图D、机械制图正确答案：D2、零件图其他视图的选择应考虑四项原则：主要结构用基本视图、次要结构或局部形状用局部视图或断面、( )、尽量符合投影关系和减少虚线。

A、次要结构用局部放大图或规定画法B、局部结构用局部放大图或规定画法C、主要结构用局部放大图或规定画法D、细小结构用局部放大图或规定画法正确答案：D3、换面法中求一般位置直线对 H 面的倾角时，新投影轴应平行于直线的( )。

A、V１面投影B、水平投影C、正面投影D、侧面投影正确答案：B4、画正六棱柱的正等轴测图，一般先画出( )。

A、高B、侧面C、顶面D、底面正确答案：C5、画圆锥台的正等轴测图，两侧轮廓线与( )。

A、两椭圆短轴相连B、两椭圆长轴相连C、两椭圆相切D、两椭圆共轭直径相连正确答案：C6、尺寸线终端形式有箭头和( )两种形式。

A、直线B、圆点C、斜线D、圆圈正确答案：C7、绘制圆的对称中心线时，当图形比较小，用点划线绘制有困难时可用( )代替。

A、虚线B、双点划线C、细实线D、粗实线正确答案：C8、工程上描述物体的形状采用的是( )。

A、正投影B、斜投影C、平行投影D、以上3种都用正确答案：A9、进行多段线编辑(PEdit)时,不可以和多段线合并(J) 的是?( )A、圆弧B、多段线C、椭圆弧D、直线正确答案：C10、( )命令用于绘制指定内外直径的圆环或填充圆。

A、圆弧B、椭圆C、圆D、圆环正确答案：D11、下面关于创建新布局的方法中错误的是( ) 。

A、使用布局向导（LAYOUTWIZARD）命令循序渐进地创建一个新布局。

B、使用来自样板的布局（LAYOUT）命令插入基于现有布局样板的新布局。

C、通过布局选项卡创建一个新布局。

D、运行 EXPORT 命令。

制图员试题+答案一、单选题（共100题，每题1分，共100分）1.采用( )时，螺栓直径为d，平垫圈外径为2.2d，内径为1.1d，厚度为0.15d。

A、比例画法B、简化画法C、规定画法D、夸大画法正确答案：A2.画( )，首先掌握好单个零件轴测图的画法。

A、三视图B、装配图C、轴测图D、轴测装配剖视图正确答案：D3.已知一长度为 500 的直线，使用定距等分命令，若希望一次性绘制 7 个点对象，输入的线段长度不能是:( )A、69B、63C、60D、66正确答案：C4.表示单个零件的图样称为( )。

A、装配图B、原理图C、零件图D、结构图正确答案：C5.形位公差中基准符号由( )、圆圈、粗的短横线和连线组成。

A、基准字母B、公差符号C、公差字母D、基准代号正确答案：A6.画( )的正等轴测图，一般采用切割法。

A、装配体B、圆柱C、组合体D、切割体正确答案：D7.执行移动命令时，打开正交方式，可使实体上各点( )在移动前后保持不变。

A、X或Y坐标B、连线与Y轴的夹角C、到坐标原点的距离D、连线与X轴的夹角正确答案：A8.已知某轴φ46f7，查得对应尺寸的标准公差为0.025，基本偏差为-0.025，则此尺寸的上下偏差为( )。

A、+0.05，+0.025B、-0.025，0C、-0.025，-0.05D、+0.025，-0.025正确答案：C9.正五棱锥一面投影的外形轮廓是( )。

A、任意五边形B、正五边形C、斜三边形D、斜五边形正确答案：B10.截交线的形状为椭圆时，截交面与( )的所有素线却相交。

A、棱柱B、圆锥C、球面D、棱锥正确答案：B11.一个平面的三个投影中一个投影成线段，则该平面为( )。

A、条件不够，不能确定B、一般位置平面C、投影面垂直面D、投影面平行面正确答案：C12.一般位置平面，( )面投影没有积聚性。

A、2B、1C、3D、4正确答案：C13.齐全、清晰、合理是组合体尺寸标注的( )。

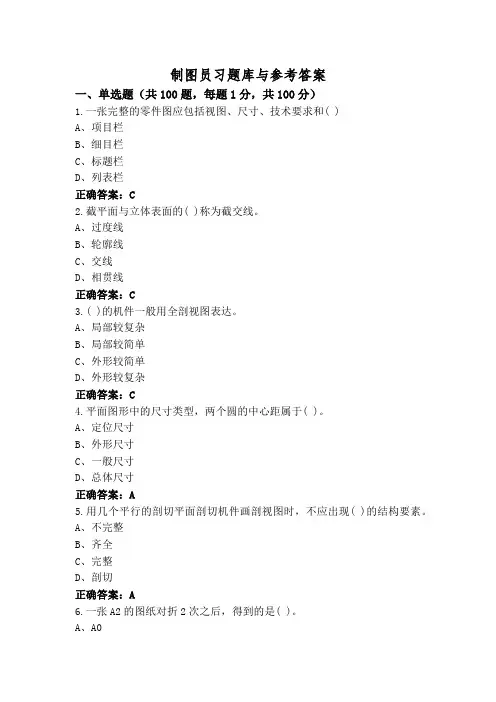

制图员习题库与参考答案一、单选题（共100题，每题1分，共100分）1.一张完整的零件图应包括视图、尺寸、技术要求和( )A、项目栏B、细目栏C、标题栏D、列表栏正确答案：C2.截平面与立体表面的( )称为截交线。

A、过度线B、轮廓线C、交线D、相贯线正确答案：C3.( )的机件一般用全剖视图表达。

A、局部较复杂B、局部较简单C、外形较简单D、外形较复杂正确答案：C4.平面图形中的尺寸类型，两个圆的中心距属于( )。

A、定位尺寸B、外形尺寸C、一般尺寸D、总体尺寸正确答案：A5.用几个平行的剖切平面剖切机件画剖视图时，不应出现( )的结构要素。

A、不完整B、齐全C、完整D、剖切正确答案：A6.一张A2的图纸对折2次之后，得到的是( )。

A、A0B、A1C、A3D、A4正确答案：D7.投射线且与投影面( )得到的投影称为斜投影。

A、倾斜B、汇交C、平行D、垂直正确答案：A8.目标(工具点)捕捉不能捕捉到( )。

A、端点B、拐点C、切点D、中点正确答案：B9.徒手绘制基本体时，应先画出上下底面，再画出( )的轮廓线。

A、后面B、上面C、下面D、侧面正确答案：D10.下列哪个符号为厚度标注符号( )。

A、∠B、EQSC、tD、C正确答案：C11.自动生成产品树时，( )明细表中的信息可添加到产品树下级结点中。

A、产品B、技术说明C、装配图D、零件图正确答案：C12.重合断面图画在视图的( )。

A、下边B、外边C、上边D、里边正确答案：D13.圆锥被平行于轴线的截平面切割后的截交线形状是( )。

A、双曲线B、三角形C、抛物线D、椭圆正确答案：B14.圆锥与棱柱相贯(同轴)时，每一个棱面与圆锥的相贯线均为( )。

A、椭圆曲线B、抛物线C、圆曲线D、双曲线正确答案：D15.一个平面的V面投影成线段，则该平面为( )。

A、正垂面B、水平面C、侧平面D、以上三个答案都对正确答案：D16.相切处( )分开时，称之为相切组合。

制图员试题库及参考答案一、单选题（共100题，每题1分，共100分）1.徒手画直线时，先定出直线的两个端点，眼睛看着直线的( )画线。

A、终点B、中点C、起点D、两个端点正确答案：A2.下列场合可用螺栓来连接的说法错误的是( )。

A、一个厚度大一个厚度小的两零件B、需要经常拆卸的两零件C、厚度不大的两零件D、厚度不大也不拆卸的两零件正确答案：A3.换面法中，新投影面必须设立为( )的位置。

A、与原坐标轴平行B、有利于解题C、与原坐标轴垂直D、与原坐标轴倾斜正确答案：B4.四心圆法画椭圆，四个圆心分别在( )。

A、共轭直径上B、长短轴上C、菱形的切线上D、圆心上正确答案：B5.键的主要作用是( )。

A、减震B、定位C、连接并传递扭矩D、支承正确答案：C6.画圆锥台的正等轴测图，必须先知( )。

A、顶圆直径B、底圆直径C、高D、两端面圆直径和高正确答案：D7.六个基本视图的配置中( )视图在左视图的右方且高平齐。

A、后视图B、仰视图C、右视图D、左视图正确答案：A8.机件的真实大小应以图样上( )为依据，与图形的大小及绘图的准确度无关。

A、所画图样形状B、所加文字说明C、所注尺寸数值D、所标绘图比例正确答案：C9.鸭笔由笔杆和两个( )的钢片组成，两个钢片的中部有一个用来调节距离的螺钉。

A、圆形B、三角形状C、鸭嘴形状D、矩形正确答案：C10.当圆锥与圆球相贯且圆锥轴线( )时，相贯线的几何形状为圆。

A、相交于中心线B、相交与球C、通过球心D、相切于球正确答案：C11.一张完整的装配图应包括一组视图、( )、技术要求、零部件序号和标题栏以及明细表。

A、必要的尺寸B、零件的名称C、装配的要求D、必要的公差正确答案：A12.组合体尺寸标注的要求是( )。

A、不能漏掉重要尺寸B、标注尺寸齐全C、尺寸要尽量的多D、尺寸要尽量的少正确答案：B13.图纸管理系统中，( )操作是以文本方式显示产品树的信息。

A、统计B、显示C、查询D、计算正确答案：B14.当直线与投影面垂直时，直线的投影反映( )。

制图员试题库一、单选题（共100题，每题1分，共100分）1.( )系统中，查询操作对产品树中的数据信息进行查询。

A、文件管理B、产品管理C、图纸管理D、图形管理正确答案：C2.四心圆法画椭圆的方法之一，确定了一对共轭直径大小后，再确定( )个圆心画近似椭圆。

A、2B、1C、4D、3正确答案：C3.两直径不等的圆柱正交时，相贯线一般是一条封闭的( )。

A、圆曲线B、平面曲线C、椭圆曲线D、空间曲线正确答案：D4.画螺柱连接装配图时，螺柱旋入机体一端的螺纹，必须画成( )的形式。

A、全部旋入螺母内B、部分旋入螺母内C、全部旋入螺孔内D、部分旋入螺孔内正确答案：C5.画整体轴测装配图，除主体零件外，所有零件都应从( )开始。

A、O点B、定位面C、坐标原点D、X轴正确答案：B6.( )是在不同类型或同类型不同规格的产品中具有互换性的零部件。

A、常用件B、耐用件C、通用件D、外购件正确答案：C7.正圆锥台的底圆直径与顶圆直径之差与圆锥台高度之比即为( )。

A、斜度B、锥度C、斜率D、直线度正确答案：B8.徒手画直径很大圆时，可( )，以小手指的指尖或关节作圆心，使铅笔与它的距离等于所需的半径，用另一只手小心地慢慢转动图纸，即可得到所需的圆。

A、用图形描圆B、用手作直尺C、用手画大圆D、用手作圆规正确答案：D9.铅芯有软、硬之分，( )。

A、H 表示软， B 表示硬B、B 表示软， H 表示硬C、R 表示软， Y 表示硬D、Y 表示软， R 表示硬正确答案：B10.进行多段线编辑(PEdit)时,不可以和多段线合并(J) 的是?( )A、多段线B、椭圆弧C、圆弧D、直线正确答案：B11.局部视图最好画在有关视图的附近，并按基本视图配置的形式配置。

必要时，也可以画在其他( )的位置。

A、与视图无关C、空白D、无投影关系正确答案：B12.画轴测剖视图，不论物体是否对称，均假想用两个相互垂直的( )将物体剖开，然后画出其轴测剖视图A、平面B、直线C、圆柱体D、剖切平面正确答案：D13.当机件回转体上均匀分布的( )等结构不处于剖切平面时，可将这些结构旋转到剖切平面上画出。

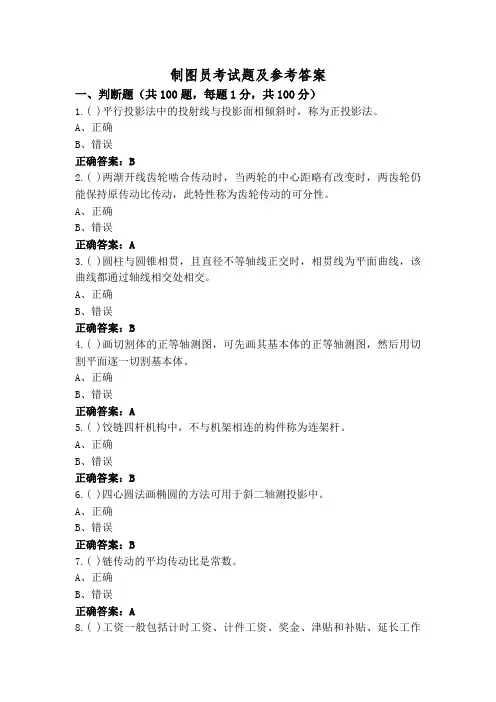

制图员考试题及参考答案一、判断题（共100题，每题1分，共100分）1.( )平行投影法中的投射线与投影面相倾斜时，称为正投影法。

A、正确B、错误正确答案：B2.( )两渐开线齿轮啮合传动时，当两轮的中心距略有改变时，两齿轮仍能保持原传动比传动，此特性称为齿轮传动的可分性。

A、正确B、错误正确答案：A3.( )圆柱与圆锥相贯，且直径不等轴线正交时，相贯线为平面曲线，该曲线都通过轴线相交处相交。

A、正确B、错误正确答案：B4.( )画切割体的正等轴测图，可先画其基本体的正等轴测图，然后用切割平面逐一切割基本体。

A、正确B、错误正确答案：A5.( )饺链四杆机构中，不与机架相连的构件称为连架杆。

A、正确B、错误正确答案：B6.( )四心圆法画椭圆的方法可用于斜二轴测投影中。

A、正确B、错误正确答案：B7.( )链传动的平均传动比是常数。

A、正确B、错误正确答案：A8.( )工资一般包括计时工资、计件工资、奖金、津贴和补贴、延长工作时间的工资报酬及各种医疗费、保健费、工伤赔偿金等。

A、正确B、错误正确答案：B9.( )对于齿轮零件图来说，必须通过文字(表格)来说明齿轮的模数、齿数和压力角等参数。

A、正确B、错误正确答案：A10.( )绘图软件的基本编辑功能包括对图形进行移动、复制、镜像、旋转、比例缩放、拉伸等。

A、正确B、错误正确答案：A11.( )绘制零件草图时，零件的结构形状必须全部照实物绘制。

A、正确B、错误正确答案：A12.( )表面粗糙度主要评定参数中应用最广泛的轮廓算术平均偏差用Ry 代表。

A、正确B、错误正确答案：B13.( )轮系的传动比是指轮系中首、末两轮的角速度之比或转速之比。

A、正确B、错误正确答案：A14.( )单件小批生产的配合零件，可以实行配作，虽没有互换性，但仍是允许的。

A、正确B、错误正确答案：A15.( )形位公差代号的标注采用带箭头的指引线和用细实线画出并分成两格或多格的框格表示。

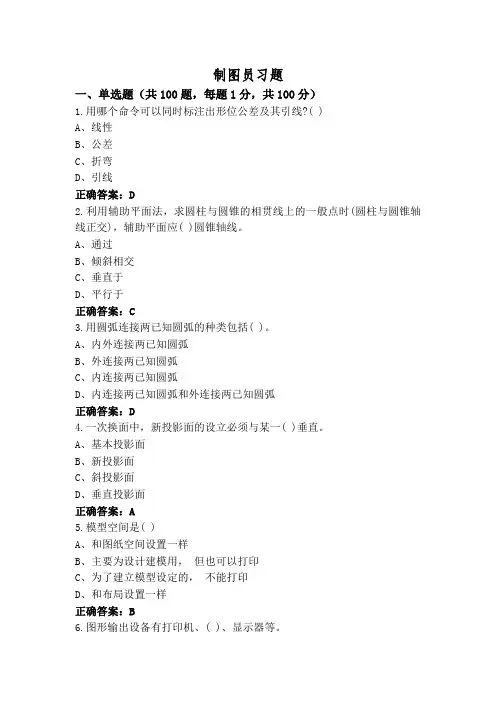

制图员习题一、单选题（共100题，每题1分，共100分）1.用哪个命令可以同时标注出形位公差及其引线?( )A、线性B、公差C、折弯D、引线正确答案：D2.利用辅助平面法，求圆柱与圆锥的相贯线上的一般点时(圆柱与圆锥轴线正交)，辅助平面应( )圆锥轴线。

A、通过B、倾斜相交C、垂直于D、平行于正确答案：C3.用圆弧连接两已知圆弧的种类包括( )。

A、内外连接两已知圆弧B、外连接两已知圆弧C、内连接两已知圆弧D、内连接两已知圆弧和外连接两已知圆弧正确答案：D4.一次换面中，新投影面的设立必须与某一( )垂直。

A、基本投影面B、新投影面C、斜投影面D、垂直投影面正确答案：A5.模型空间是( )A、和图纸空间设置一样B、主要为设计建模用，但也可以打印C、为了建立模型设定的，不能打印D、和布局设置一样正确答案：B6.图形输出设备有打印机、( )、显示器等。

A、绘图机B、数字化仪C、扫描仪D、软盘正确答案：A7.球面与圆锥相交，当相贯线的形状为圆时，说明圆锥轴线( )。

A、偏离球心B、铅垂放置C、通过球心D、不过球心正确答案：C8.空间互相垂直相交的两条线段，其中一条线段平行于投影面，则该两条线段向投影面作正投影之后( )。

A、两线段的投影夹角为锐角B、两线段的投影夹角为钝角C、两线段的投影垂直相交D、两线段的投影垂直相交或重合正确答案：D9.凡是绘制了视图、编制了( )的图纸称为图样。

A、技术说明B、技术等级C、技术要求D、公差配合正确答案：C10.产品树的作用是反映产品的( )。

A、装配关系B、性能特性C、加工属性D、技术要求正确答案：A11.画轴测剖视图，不论( )是否对称，均假想用两个相互垂直的剖切平面将物体剖开，然后画出其轴测剖视图。

A、正平面B、左视图C、物体D、图形正确答案：C12.画组合体的正等轴测图，按位置关系，逐一画出( )的正等轴测图。

A、截交线B、圆C、各基本体D、棱柱正确答案：C13.使用( )画圆时，应尽可能使钢针和铅芯垂直于纸面。

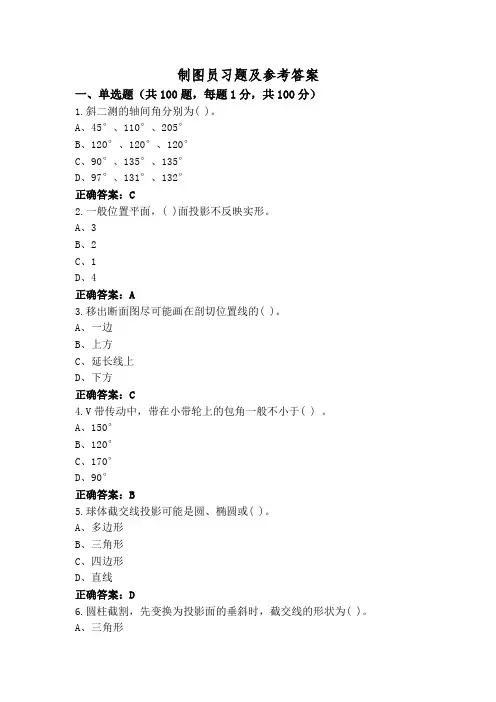

制图员习题及参考答案一、单选题（共100题，每题1分，共100分）1.斜二测的轴间角分别为( )。

A、45°、110°、205°B、120°、120°、120°C、90°、135°、135°D、97°、131°、132°正确答案：C2.一般位置平面，( )面投影不反映实形。

A、3B、2C、1D、4正确答案：A3.移出断面图尽可能画在剖切位置线的( )。

A、一边B、上方C、延长线上D、下方正确答案：C4.V带传动中，带在小带轮上的包角一般不小于( ) 。

A、150°B、120°C、170°D、90°正确答案：B5.球体截交线投影可能是圆、椭圆或( )。

A、多边形B、三角形C、四边形D、直线正确答案：D6.圆柱截割，先变换为投影面的垂斜时，截交线的形状为( )。

A、三角形B、圆C、矩形D、椭圆正确答案：D7.轴测剖视图是假想用两个互相( )的剖切平面将物体剖开然后画轴测剖视图。

A、平行B、相交C、斜交D、垂直正确答案：D8.细实线的主要用途不包括( )。

A、螺纹牙底线B、过渡线C、尺寸线、尺寸界线D、断裂处边界线正确答案：D9.换面法中，点的新投影与不变投影的连线必须( )新投影轴。

A、平行B、垂直C、交叉D、相交正确答案：B10.画成( )，用于说明产品的装配顺序。

A、轴测剖视装配图B、整体式轴测装配图C、轴测图D、分解式轴测装配图正确答案：D11.用几个平行的剖切平面剖切机件画剖视图时，不应出现( )的结构要素。

A、齐全B、剖切C、完整D、不完整正确答案：D12.国家标准的代号是( )。

A、ISOB、GBC、JBD、SJ正确答案：B13.在剖视图上作剖切，一般剖去物体的( )方A、右后方B、右前方C、左后D、左前方正确答案：D14.投射线且与投影面( )得到的投影称为斜投影。

制图员考试题及答案1. 制图员在绘制地图时，应首先确定的是：A. 地图的比例尺B. 地图的尺寸C. 地图的标题D. 地图的图例答案：A2. 在地图上表示地形高程时，通常使用：A. 等高线B. 阴影C. 颜色D. 文字标注答案：A3. 地图上的道路宽度通常与实际道路的宽度成：A. 正比B. 反比C. 无关D. 线性关系答案：C4. 地图上的方向通常以哪个方向为基准：A. 北B. 南C. 东D. 西答案：A5. 在地图上表示建筑物时，通常使用：A. 符号B. 颜色C. 文字D. 图案答案：A6. 地图上的比例尺是用来表示：A. 地图与实际地面之间的距离关系B. 地图与实际地面之间的面积关系C. 地图与实际地面之间的体积关系D. 地图与实际地面之间的时间关系答案：A7. 在地图上表示水体时，通常使用：A. 蓝色B. 绿色C. 黄色D. 红色答案：A8. 地图上的道路名称一般标注在：A. 道路的中心线上B. 道路的两侧C. 道路的起点和终点D. 道路的任意位置答案：B9. 地图上的比例尺1:10000表示：A. 实际地面上1单位长度在地图上表示为10000单位长度B. 实际地面上10000单位长度在地图上表示为1单位长度C. 实际地面上1单位长度在地图上表示为1单位长度D. 实际地面上1单位长度在地图上表示为0.0001单位长度答案：B10. 在地图上表示植被时，通常使用：A. 绿色B. 棕色C. 灰色D. 蓝色答案：A。

制图员考试题（含答案）一、单选题（共100题，每题1分，共100分）1.凡是绘制了视图、编制了( )的图纸称为图样。

A、技术说明B、技术要求C、技术等级D、公差配合正确答案：B2.不通孔底部锥角的角度应画成( )A、90°B、118°C、120°D、100°正确答案：B3.为了便于看图，应在向视图的上方用大写拉丁字母标出向视图的名称，并在相应的视图附近用箭头指明投影方向，注上( )的字母。

A、小写B、相同C、大写D、不同正确答案：B4.平面图形中的尺寸类型，两个圆的中心距属于( )。

A、定位尺寸B、总体尺寸C、外形尺寸D、一般尺寸正确答案：A5.徒手画长斜线时，为了( )，可将图纸旋转到适当角度，使它转成水平方向位置来画。

A、画图清晰B、运笔方便C、看得清楚D、测量准确正确答案：B6.两构件构成运动副的主要特征是什么？ ( )A、两构件能作相对运动B、两构件以点、线、面相接触C、两构件相联接D、两构件既联接又能作一定的相对运动正确答案：D7.空间互相平行的两条线段，向投影面作正投影之后( )。

A、交叉B、仍然平行C、仍然平行或重合D、相互垂直正确答案：C8.( )的机件一般用全剖视图表达。

A、外形较复杂B、局部较简单C、外形较简单D、局部较复杂正确答案：C9.下列哪个符号为厚度标注符号( )。

A、∠B、EQSC、tD、C正确答案：C10.为表达的需要，画轴测装配图时，可采用( )画法。

A、轴测图与平面图相结合B、二维剖视图C、整体与分解相结合D、中心投影正确答案：C11.圆锥与四棱柱相贯(同轴)时，相贯线的几何形状为( )双曲线。

A、二条B、四条C、一条D、三条正确答案：B12.( )是一种不采用装配工序而制成的单一成品。

A、常用件B、产品C、外购件D、零件正确答案：D13.徒手绘图时，手指应握在距铅笔笔尖约35mm处，手腕和小手指对纸面的( )。

A、压力不要太大B、压力先小后大C、压力不要太小D、压力先大后小正确答案：A14.换面法中，点的新投影到新轴的距离等于点的旧投影到( )的距离。

制图员练习题库（附参考答案）一、单选题（共100题，每题1分，共100分）1.在剖视图上作剖切，一般剖去物体的( )方A、右后方B、左后C、右前方D、左前方正确答案：D2.画轴测装配剖视图，首先要掌握好( )的画法。

A、装配图B、零件图C、单个零件轴测图D、轴测图正确答案：C3.四心圆法画椭圆，圆弧是( )相连的。

A、内切B、外切C、任意D、内、外切正确答案：A4.三投影面展开时侧投影面的旋转是V面不动，W面向右旋转90°与( )面重合。

A、WB、YC、VD、H正确答案：C5.正等轴测投影图的轴向简化系数均从( )点开始测量。

A、YB、XC、OD、Z正确答案：C6.下列各标记中表示细牙普通螺纹的标记是( )。

A、Tr40×7-7eB、Tr40×7-7HC、M24-5H-20D、M36×2-5g6g正确答案：D7.求相贯线的基本方法是( )法。

A、辅助投影B、辅助平面C、辅助球面D、表面取线正确答案：B8.计算机绘图时实体的属性包括实体( )等。

A、图层、线型、颜色及大小B、大小、功能、画法C、图层、功能、画法D、线型、颜色、大小及作用正确答案：A9.一般情况下，圆柱与圆锥(轴线正交)的相贯线应弯向( )方向。

A、小直径的端面B、小直径的轴线C、大直径的端面D、大直径的轴线正确答案：D10.画轴测剖视图，不论物体是否对称，均假想用两个相互垂直的( )将物体剖开，然后画出其轴测剖视图A、圆柱体B、剖切平面C、直线D、平面正确答案：B11.圆锥被平行于轴线的截平面切割后的截交线形状是( )。

A、三角形B、椭圆C、双曲线D、抛物线正确答案：A12.两个基本体的表面共面时，连接处( )分界线。

A、画B、存在C、产生D、不画正确答案：D13.一个平面的H面投影成线段，则该平面为( )。

A、铅垂面B、正平面C、侧平面D、以上三个答案都对正确答案：D14.画正等轴测剖视图，可先在轴测轴上分别画出两个方向的( )，再画断面后的可见部分。

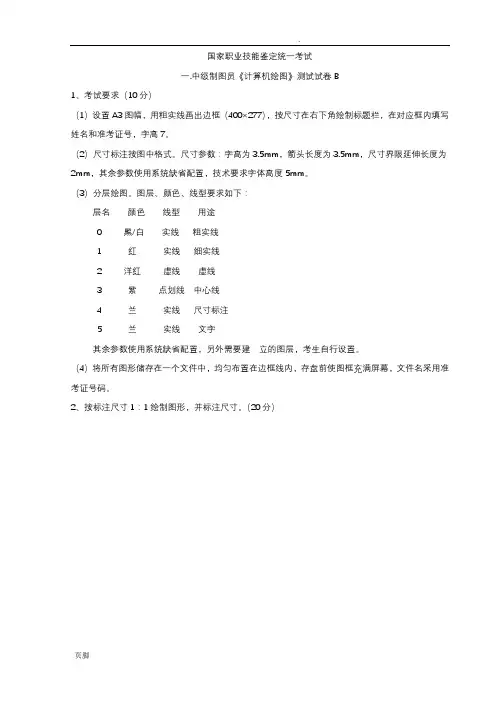

国家职业技能鉴定统一考试一.中级制图员《计算机绘图》测试试卷B1、考试要求（10分）（1）设置A3图幅，用粗实线画出边框（400×277），按尺寸在右下角绘制标题栏，在对应框内填写姓名和准考证号，字高7。

（2）尺寸标注按图中格式。

尺寸参数：字高为3.5mm，箭头长度为3.5mm，尺寸界限延伸长度为2mm，其余参数使用系统缺省配置，技术要求字体高度5mm。

（3）分层绘图。

图层、颜色、线型要求如下：层名颜色线型用途0 黑/白实线粗实线1 红实线细实线2 洋红虚线虚线3 紫点划线中心线4 兰实线尺寸标注5 兰实线文字其余参数使用系统缺省配置，另外需要建立的图层，考生自行设置。

（4）将所有图形储存在一个文件中，均匀布置在边框线内，存盘前使图框充满屏幕，文件名采用准考证号码。

2、按标注尺寸1：1绘制图形，并标注尺寸。

（20分）3、按标注尺寸1：1抄画主左视图，补画俯视图（不标尺寸）。

（30分）4、按标注尺寸1：2抄画零件图，并标全尺寸、技术要求和粗糙度。

（40分）国家职业技能鉴定统一考试中级制图员《计算机绘图》测试试卷C1、考试要求（10分）（1）设置A3图幅，用粗实线画出边框（400×277），按尺寸在右下角绘制标题栏，在对应框内填写姓名和准考证号，字高7。

（2）尺寸标注按图中格式。

尺寸参数：字高为3.5mm，箭头长度为3.5mm，尺寸界限延伸长度为2mm，其余参数使用系统缺省配置，技术要求字体高度5mm。

（3）分层绘图。

图层、颜色、线型要求如下：层名颜色线型用途1 红实线细实线2 洋红虚线虚线3 紫点划线中心线4 兰实线尺寸标注5 兰实线文字其余参数使用系统缺省配置，另外需要建立的图层，考生自行设置。

（4）将所有图形储存在一个文件中，均匀布置在边框线内，存盘前使图框充满屏幕，文件名采用准考证号码。

2、按标注尺寸1：1绘制图形，并标注尺寸。

（20分）3、按标注尺寸1：1抄画主俯视图，补画左视图（不标尺寸）。

制图员测试题及参考答案一、单选题（共100题，每题1分，共100分）1.下列叙述正确的是( )。

A、键的作用是减少安装间隙B、键的作用是连接传递转矩C、键的作用是防止齿轮脱落D、键的作用是增大传递动力正确答案：B2.内螺纹的( )，反映圆的视图上大径用四分之三圈细实线圆、小径用粗实线圆，螺纹终止线用粗实线绘制。

A、大径用粗实线、小径用细实线B、底径用粗实线、顶径用细实线C、外径用粗实线、内径用细实线D、大径用细实线、小径用粗实线正确答案：D3.对圆弧标注半径尺寸时，尺寸线应由圆心引出，( )指到圆弧上。

A、尺寸界线B、尺寸箭头C、尺寸数字D、尺寸线正确答案：B4.所有尺寸标注公用一条尺寸界线的是哪一项:( )A、公差标注B、引线标注C、连续标注D、基线标注正确答案：D5.( )分为平面立体和曲面立体两大类。

A、物体B、机件C、立体D、基本几何体正确答案：D6.配合的种类有间隙配合、( )、过渡配合三种。

A、无隙配合B、过紧配合C、过松配合D、过盈配合正确答案：D7.( )的加墨量一般距笔尖4～5毫米为宜。

A、绘图笔B、签字笔C、沾水笔D、鸭嘴笔正确答案：D8.计算机绘图时，界面上有一个较大的区域，那就是绘图区。

在该区域内一般有( )。

A、菜单B、坐标轴C、图标D、绘图命令正确答案：B9.国家标准规定了公差带由标准公差和基本偏差两个要素组成。

标准公差确定( )，基本偏差确定公差带位置。

A、公差带长短B、公差等级C、公差带大小D、公差数值正确答案：C10.徒手绘图常用于设计初始反复比较方案，现场测绘，( )等场合。

A、文件复制或邮寄交流B、工作总结或交流经验C、大会发言或介绍情况D、参观学习或交流讨论正确答案：D11.当机件回转体上均匀分布的肋、轮辐、孔等结构不处于剖切平面时，可将这些结构( )画出。

A、按外形B、平移到剖切平面上C、旋转到剖切平面上D、直接投影正确答案：C12.图样上所注的尺寸，为该图样所示机件的( )，否则应另加说明。

制图员题库含参考答案一、单选题（共100题，每题1分，共100分）1.相切处( )分开时，称之为相切组合。

A、有线B、无线C、相交体D、相切正确答案：B2.工程上描述物体的形状采用的是( )。

A、正投影B、斜投影C、平行投影D、以上3种都用正确答案：A3.用哪个命令可以同时标注出形位公差及其引线?( )A、引线B、公差C、线性D、折弯正确答案：A4.盘盖类零件上的孔、槽、轮辐等结构的分布状况，一般采用( )来表示。

A、左视图B、斜剖视图C、主视图D、全剖视图正确答案：A5.求相贯线的基本方法是( )法。

A、辅助平面B、辅助球面C、辅助投影D、表面取线正确答案：A6.基本几何体分为曲面立体和( )两大类。

A、棱柱C、棱台D、平面立体正确答案：D7.换面法中，当新坐标轴平行于a′b′时，可以求一般位置直线对( )的倾角。

A、W面B、H１面C、H面D、V面正确答案：D8.已知某轴φ46h7，查得对应尺寸的标准公差为0.025，则此尺寸的上下偏差为( )。

A、+0.025，0B、0，-0.025C、0.0125，0D、0，+0.025正确答案：B9.将图形中图形对象缩放（SCale）2 倍，其长度、线宽和颜色发生怎样的变化？( )A、长度和线宽为原来长度 2 倍，颜色不变B、长度为原来长度 2 倍，线宽不变，颜色变为随层C、长度为原来长度 2 倍，线宽为原来长度 0.5 倍，颜色不变D、长度为原来长度 2 倍，颜色和线宽不变正确答案：D10.球体截交线投影可能是圆、椭圆或( )。

A、多边形B、四边形C、直线D、三角形正确答案：C11.根据零件的结构特点可将零件分为6类：轴套类、盘盖类、( )、叉架类、薄板弯制类和镶合件类。

A、箱壳类C、空腔类D、主体类正确答案：A12.对计算机绘制的图形，系统可使用( )命令得到封闭图形的面积。

A、手工计算B、绘图关系C、查询命令D、计算公式正确答案：C13.画斜剖视图时，( )配置在箭头所指的方向，并符合投影关系。

制图员考试题（附参考答案）一、单选题（共100题，每题1分，共100分）1.形位公差中基准符号由基准字母、圆圈、( )和连线组成。

A、粗的短横线B、粗的长横线C、细的长横线D、细的短横线正确答案：A2.多面正投影能反映物体大部分表面的实形，且度量性好，作图简便，利于图示和图解，但( )差，立体感不强。

A、直观性B、度量性C、还原性D、分解性正确答案：A3.按图样表示的对象，图样分为：零件图、装配图、总图、( )、包装图等。

A、效果图B、外观图C、外形图D、立体图正确答案：C4.绘制圆的对称中心线时，当图形比较小，用点划线绘制有困难时可用( )代替。

A、粗实线B、虚线C、双点划线D、细实线正确答案：D5.轴测剖视图的断面应画出剖面线，平行于不同坐标面的断面，剖面线的方向( )。

A、相同B、与坐标面垂直C、各不相同D、交叉正确答案：C6.徒手画椭圆时，先画出椭圆的长短轴，并用( )定出其4个端点的位置，再过这4个端点画一矩形，然后徒手作椭圆与此矩形相切。

A、度量的方法B、图解的方法C、目测的方法D、计算的方法正确答案：C7.用( )将物体投影到投影面上所得到的投影称为透视投影。

A、平行投影法B、斜投影法C、中心投影法D、正投影法正确答案：C8.换面法中求一般位置直线对 H 面的倾角时，新投影轴应平行于直线的( )。

A、V１面投影B、侧面投影C、正面投影D、水平投影正确答案：D9.已知某轴φ46f7，查得对应尺寸的标准公差为0.025，基本偏差为-0.025，则此尺寸的上下偏差为( )。

A、+0.05，+0.025B、-0.025，0C、+0.025，-0.025D、-0.025，-0.05正确答案：D10.当直线倾斜于投影面时，直线在该投影面上的投影( )。

A、积聚成一个点B、为一条直线，长度可能变短,也可能变长C、反映实长D、为一条直线，长度变短正确答案：D11.A4图纸幅面的尺寸为( )。

A、210×297B、297×420C、420×594D、594×841正确答案：A12.基本几何体的分类是( )。

制图员试题+参考答案一、单选题（共100题，每题1分，共100分）1.按制图标准规定，表示斜视图名称的大写拉丁字母应( )旋转符号的箭头端。

A、靠近B、垂直C、平行D、远离正确答案：A2.国家标准规定，分度圆上的齿形角为标准值，其值为( )。

A、15°B、20°C、22°D、25°正确答案：B3.图样和文件的编号应与企业计算机辅助管理分类编号( )相协调。

A、规定B、原则C、要求D、论述正确答案：C4.换面法中，点的新投影到新轴的距离等于点的旧投影到( )的距离。

A、旧轴B、Y１C、X１D、新轴正确答案：A5.( )命令用于绘制多条相互平行的线，每一条的颜色和线型可以相同，也可以不同，此命令常用来绘制建筑工程上的墙线。

A、多线B、样条曲线C、直线D、多段线正确答案：A6.计算机绘图时实体的属性包括实体( )等。

A、图层、线型、颜色及大小B、图层、功能、画法C、大小、功能、画法D、线型、颜色、大小及作用正确答案：A7.公差等级确定尺寸的精确程度，公称尺寸≦500mm的公差等级共分为( )级。

A、20B、18C、18D、21正确答案：A8.配合的种类有间隙配合、( )、过渡配合三种。

A、无隙配合B、过松配合C、过紧配合D、过盈配合正确答案：D9.尺寸线终端形式有箭头和( )两种形式。

A、直线B、圆圈C、斜线D、圆点正确答案：C10.一次换面中，与原来某一基本投影面垂直且有利于解题的投影面称为( )。
