瞬变电磁法超前探物探报告根据使用瞬变电磁法进行的超前探物探测，以下是我们得出的报告：1. 概述：瞬变电磁法是一种地球物理勘探方法，用于获取地下介质的电导率和电磁性质。

通过将电磁信号传播到地下并测量其响应，可以识别地下的物质组成和特征。

本次超前探物探使用了瞬变电磁法进行地下探测。

2. 实施过程：在超前探物探中，我们选择了适当的瞬变电磁法仪器，并依据待探区域的需求进行了测量。

仪器通过发送短时间的脉冲电磁信号到地下，然后记录接收到的反射信号。

使用不同的接收器和电磁信号传播路径，我们可以获取地下不同深度的信息。

3. 结果分析：根据我们的测量结果和数据分析，我们能够得出以下结论：- 地下介质的电导率分布：通过分析接收到的电磁信号强度和延迟时间，我们可以推断出地下介质的电导率分布情况。

具有高电导率的地下介质可能表示存在含水层或含有金属成分的区域，而低电导率则可能表示存在岩石或矿物质。

- 地下构造特征：通过观察接收到的电磁信号的强度和形状变化，我们可以确定地下的构造特征，例如断层、裂隙或洞穴等。

这些特征对于地质和工程勘察都具有重要意义。

- 地下水资源：根据电磁信号的传播速度和衰减程度，我们可以推断出地下水资源的分布情况。

这对于水资源开发和管理具有重要意义。

4. 结论：瞬变电磁法超前探物探测提供了重要的地下信息，有助于了解地下介质的性质、构造和水资源的分布情况。

根据我们的测量结果和数据分析，我们可以得出一些初步的结论，并提出相关的建议和措施。

然而，需要进一步研究和数据分析来更全面地了解地下情况，并为相关决策提供更准确的依据。

请注意，以上报告仅根据文本理解和常识假设生成，具体的瞬变电磁法超前探物探测报告需要根据实际调查和数据分析结果编写。

XX煤矿瞬变电磁超前探测报告根据要求，以下是关于XX煤矿瞬变电磁超前探测的报告，报告内容将包括原理、应用、结果分析等方面。

一、引言瞬变电磁超前探测是一种应用于煤矿勘探中的地球物理勘探方法。

通过测量地下矿藏特征的变化，可以提供煤矿资源及其分布的相关信息。

本报告将详细探讨XX煤矿中瞬变电磁超前探测的应用效果及结果分析。

二、原理瞬变电磁超前探测利用瞬变电磁场的特性，通过发射线圈产生电磁场，再利用接收线圈接收地下物质对电磁场的响应。

当电流在线圈中瞬时变化时，产生的电磁场会引起地下各种物质中的电流和电磁场的变化。

通过测量接收线圈接收到的信号，可以得到地下物质的电阻率、磁导率等信息，从而判断地下矿藏的存在与性质。

三、应用1.地下矿藏勘探：瞬变电磁超前探测可以用于地下矿藏的勘探，通过测量地下不同深度的电磁特征，可以识别出潜在的煤矿分布情况，并提供有关煤矿储量和质量的信息。

2.煤层顶板检测：通过瞬变电磁超前探测，可以检测煤层顶板的电磁特征，判断煤层顶板是否存在异常现象，如弱面、裂隙等，从而提前预防煤层顶板的塌陷和事故的发生。

3.煤层气勘探：瞬变电磁超前探测可以用于煤层气的勘探，通过测量地下煤层气体的电磁特征，可以判断煤层气的存在及储量情况，并提供对煤层气开采的指导。

四、结果分析在XX煤矿的瞬变电磁超前探测工作中，我们运用瞬变电磁超前探测仪器，对特定区域进行了勘探。

1.地下煤矿分布情况：通过瞬变电磁超前探测，我们确定了XX煤矿的分布情况，并发现了一些潜在的煤矿资源，为煤矿的开采提供了重要参考。

2.煤层顶板异常情况：我们发现了煤层顶板的一些异常特征。

通过进一步分析，可以预测煤层顶板的稳定性，并采取相应的措施，避免塌陷和事故的发生。

3.煤层气储量预测：通过对煤矿区域进行瞬变电磁超前探测，我们确定了煤层气的存在，并对其储量进行了初步预测。

这为后续的煤层气勘探工作提供了有力的支持。

综上所述，瞬变电磁超前探测是一种有效的煤矿勘探方法，可以提供地下矿藏的相关信息。

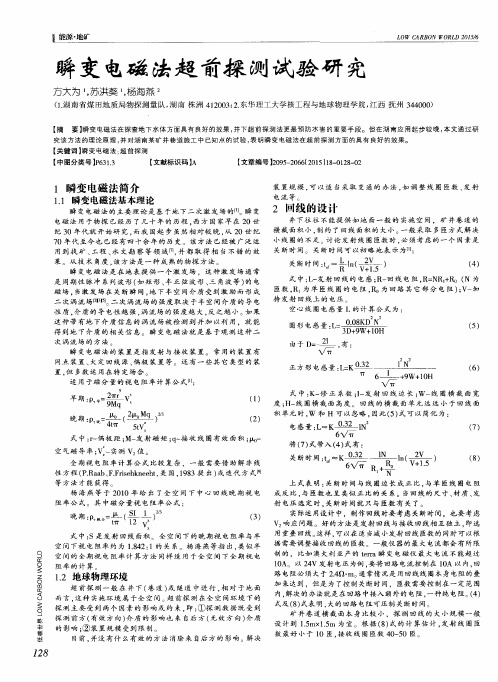

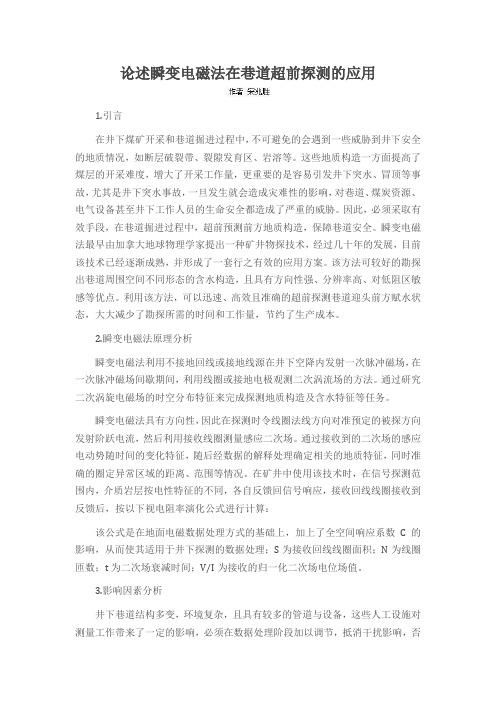

论述瞬变电磁法在巷道超前探测的应用1.引言在井下煤矿开采和巷道掘进过程中，不可避免的会遇到一些威胁到井下安全的地质情况，如断层破裂带、裂隙发育区、岩溶等。
