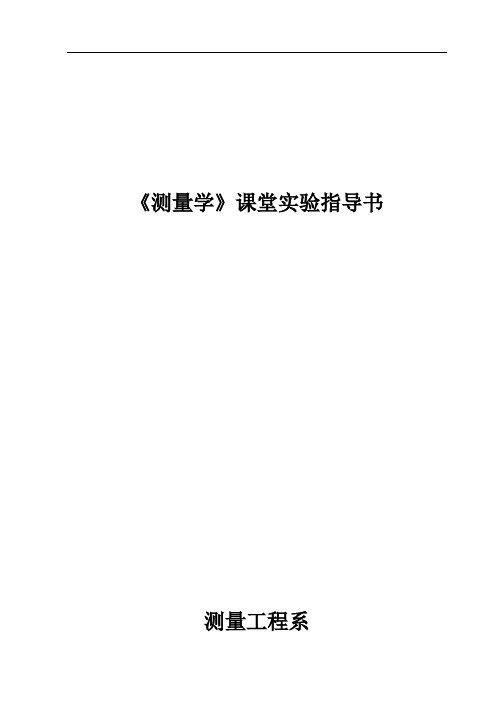

《测量学》课堂实验指导书测量工程系2001年3月第一部分实验须知一、准备工作1．实习前学生应认真复习教材有关内容和《测量学》实习指导与实习报告，务必弄清基本概念和本次实习的目的、要求、操作步骤及应注意的事项，以保证按质、按量、按时完成实习任务。
对未认真准备的学生，一经发现立即停止其实习。
待其按要求作好准备工作后，再补做实习。
缺课堂实习一次者，不准参加期末考试。
2．测量实习以小组为单位进行，组长负责组织协调工作。
凭学生证借、还仪器工具。
3．每次实习时，学生领借仪器后先到教师指定的地点集合（以小组为单位排成一队），待教师讲解和布置后，方可开始实习。
4．第一次实习前，按规定交纳押金。
二、借还仪器、工具1．实习前十分钟，学生以小组为单位，由组长（或指定专人）到仪器室借用仪器工具。
2．借用者应按仪器工具的清单当场检查仪器、工具是否完好，有无短缺，以保证实习的正常进行。
如有问题，可向实验室工作人员反映，以便补足数量或分清责任。
确认无问题后，将清单留在原处，领取仪器工具。
3．各组所借之仪器、工具应严格按照操作规范和使用注意事项由本组成员专用，未经教师许可不得互相转借或调换。
4．实习完毕，应由组长向教师报告实习情况，经教师认可后方可收、验仪器工具（当场点清），并如数交还仪器室。
如有损坏或遗失，应主动报告教师和发放仪器的老师，填写仪器损失单，以便按仪器管理办法酌情处理。
三、仪器使用注意事项1．携带仪器前，应先检查仪器箱盖是否关紧锁好，拉手、背带是否牢固。
2．搬运仪器时，应避免振动和碰撞。
汽车运输应放置在有弹性的座垫上或由人抱着。
如系卡车运输，则应由人背着站于车厢前部。
3．打开仪器箱时，应注意箱子是否平稳，以免摔坏仪器；开箱以后，应先观察并记住仪器在箱内放置的位置（有的仪器箱盖上有放置位置照片，可供参看），以便用毕能照原位放回，避免因放错位置而损坏仪器。
4．安置仪器前，应注意三角架高度是否适中，架腿螺旋是否拧紧，然后一手握住仪器，一手拧紧连接螺旋，此项操作必须一人一次完成，以免摔坏仪器。
《测量学》实验与实习指导《测量学》实验与实习指导《测量学》实验与实习指导测量实验、实习须知《测量学》是⼀门实践性很强的技术基础课，测量实验和实习是教学中不可缺少的实践环节，通过实验和实习加深了对理论知识的理解，⽽亲⾃操作测量仪器并进⾏观测、记录、计算、绘图和编写报告等，才能真正掌握测量的基本⽅法和技能。
因此，必须对测量实验与实习环节予以充分的重视。
1、实验、实习前必须认真阅读《测量学》的有关章节和《测量学》实验与实习指导。
实验前要完成实验预习和回答实验测试题，实验时要携带《测量学》实验与实习指导书及所需的⽂具⽤品。
2、测量实验、实习是以⼩组为单位进⾏的，要求在规定的时间和指定的场地内进⾏，不得⽆故缺席、迟到或早退。
实验报告必须在现场完成观测、记录、计算、绘图等，并缴指导教师认可后⽅可离开。
3、要严格遵守实验室有关仪器借⽤的规定。
4、仪器从箱中取出时，⼀定要注意仪器在箱中的位置，以免装箱时有困难。
5、仪器安置在三脚架上后，⽆论是否操作，都必须有⼈看护，避免被⾏⼈或车辆碰幢。
6、实验数据的记录必须⽤（2H或3H）铅笔正楷书写，实验前要认真填写⽇期、仪器号、学号和观测者。
当实验数据记录有误时，不得涂改、擦拭或转抄，应该⽤细斜线整齐划去后在原数字上⽅写出正确数字，但尾数不得更改（如长度的毫⽶数和⾓度的秒值），⽽必须重新观测和记录。
记录数据要完整（如⽔准尺读数1.120，度盘读数123°06′00″）不可省略尾数。
7、观测⼈和记录⼈要密切配合，记录⼈在听取观测⼈读数后要向观测⼈回报数据，以免记错。
8、每⼀测站完成观测后要⽴即进⾏计算和检核，确认⽆误后才能搬站。
当下⼀站相距较远时，仪器要装箱后再搬迁。
《测量学实验指导书》⼀．开设“测量学”课程实验的依据“测量学”是⼟⽊⼯程专业必修的专业技术基础课，其主要任务是使学⽣掌握基本的测量理论及⼯程测量原理和⽅法，熟练使⽤各种基本的测量仪器和⼯具。
该课程的⼀个显著特点是具有很强的实践性，实验教学的基本要求是：1．掌握⽔准仪的结构和使⽤⽅法，能进⾏⽔准测量和计算。
《测量学》实训指导书第一部分实训与实习注意事项一、实验注意事项（1）学生进入实验室必须遵守实验室规章制度，遵守课堂纪律，衣着整洁，保持安静，不得迟到早退，严禁喧哗、吸烟、吃零食和随地吐痰，如有违反，指导教师有权停止其实验。
（2）实验课前，要认真阅读实验教材，做好预习。
了解实验目的、实验原理、实验方法和实验步骤，以及有关的原理、计算公式和注意事项。
（3）实验课上必须认真听讲，服从指导教师的安排和指导。
（4）在使用大型精密仪器设备前，必须接受技术培训，经考核合格后方可使用，使用时严格遵守操作规程，并详细填写使用记录。
（5以小组为单位进行实验，根据实验内容明确分工，做到有条不紊。
（6）实验中，要认真操作，如实记录各种实验数据，仔细观察、记录各种实验现象，积极思考分析。
（7）严格遵守操作规程，爱护仪器设备及工具，明确注意事项，避免出现人身与设备的损伤事故。
（8）实验中遇到异常情况或仪器设备的损坏，应立即报告指导教师，凡损坏的仪器设备等均应检查原因，填写报告单，并视具体情况，按学校有关规定进行处理。
）（9）要养成良好的实验习惯。
实验结束后，学生应切断电源，整理好实验仪器设备及桌椅。
（10）实验数据须由指导教师检查、签字。
二、测量仪器工具的借领与使用规则对测量仪器工具的正确使用、精心爱护和科学保养，是测量人员必须具备的素质和应该掌握的技能，也是保证测量成果质量、提高测量工作效率和延长仪器工具使用寿命的必要条件。
在仪器工具的借领与使用中，必须严格遵守下列规定。
1．仪器工具的借领（1）在教师指定的地点凭学生证办理借领手续，以小组为单位领取仪器工具。
（2）借领时应该当场清点检查，实物与清单是否相符，仪器工具及其附件是否齐全，背带及提手是否牢固，脚架是否完好等。
如有缺陷，可以补领或更换。
（3）离开借领地点之前，必须锁好仪器箱并捆扎好各种工具；搬运仪器工具时，必须轻取轻放，避免剧烈震动。
（4）借出仪器工具之后，不得与其他小组擅自调换或转借。

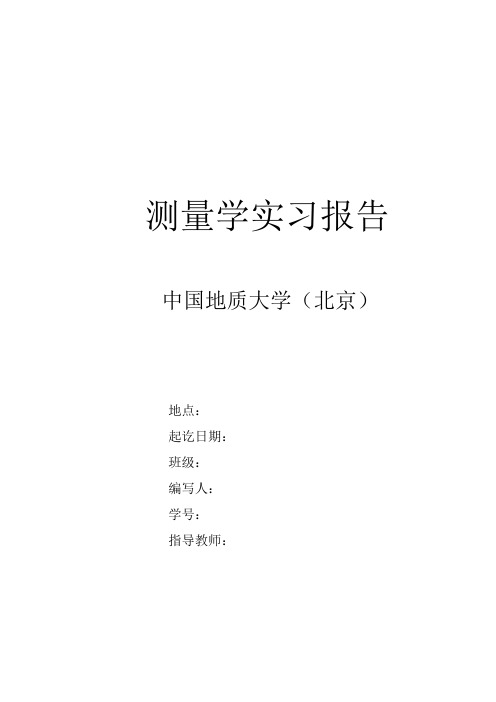

测量学实习报告中国地质大学（北京）地点：起讫日期：班级：编写人：学号：指导教师：目录前言 (1)实习内容 (4)周口店测量实习 (4)温泉镇测量实习 (6)实习总结 (9)附图一：温泉镇测量实习路线图附图二：周口店测量实习路线图附图三：大砾岩山地形剖面图前言测量学是一门注重实践的学科，所以此次野外实习显得尤为重要。
前11周我们在学校学习了基本理论和仪器的原理与操作方法，我们已经对测量学有了初步的认识和了解，但是这并不意味着我们能很好地应对野外实习，野外有着太多的不确定因素需要我们活学活用。
这是对我们所学的知识的一个综合运用及考察。
通过实习可以巩固我们所学知识，加深理解，在实际应用方面进行提高。
本次实习历时两天，分为温泉镇和周口店两个部分。
一、实习目的：巩固、扩大和加深学生从课堂所学的理论知识，获得测量实际工作的初步经验和基本技能，着重培养学生的独立工作能力，进一步熟练掌握测量仪器的操作技能。
通过实习学生应达到以下要求：1. 掌握中小比例尺地形图的野外应用。
2. 掌握航片野外判读的基本方法。
3. 掌握测量仪器的基本操作。
4. 掌握中小比例尺地形图的图上量测。
二、实习任务（一）地形图的野外应用1、任务：熟悉中小比例尺地形图的野外应用，分组进行野外用图找点与野外定点。
2、内容：（1）准备工作：熟悉中小比例尺地形图上的要素，熟悉野外用图的基本工具（罗盘和GPS手持机）的操作；（2）野外用图：根据地形图和图上提供的路线，找到路线上事先标上的点号并将相应的点号标在地形图上。
（3）野外定点：能够进行地形图的实地对应，进行坡度和断面的测量。
3、实习地点：温泉镇周口店（二）航片的野外判读1、任务：掌握航片野外判读的基本方法，完成黄花城地区主要地物的野外判读工作。
2、内容：（1）准备工作：了解航片的地理位置和拍摄时间，对照地形图了解地貌情况。
（2）野外判读：沿选定的调查路线，根据怀柔黄花城地区航片实地判读主要地物（道路、河流、居民地等），并在透明纸上绘出主要地物和调查路线。
《测量学》课程实验指导书实验课的一般要求一、上课须知1．准备工作（1）上课前应阅读本指导书中相应的部分，明确实验的内容和要求。
（2）根据实验内容阅读教材中的有关章节，弄清基本概念和方法，使实验能顺利完成。
（3）按本指导书中的要求，于上课前准备好必备的工具，如铅笔、小刀、记录表格等等。
2．要求（1）遵守课堂纪律，注意聆听指导教师的讲解。
（2）实验中的具体操作应按指导书的规定进行，如遇问题要及时向指导教师提出。
（3）实验中出现的仪器故障必须及时向指导教师报告，不可随意自行处理。
二、仪器及工县借用办法（1）每次实验所需仪器及工具均在指导书上载明，学生应以小组为单位于上课前向测量仪器室借领。
（2）借领时，各组依次由1～2人进入室内，在指定地点清点、检查仪器和工具，然后在登记表上填写班级、组号及日期。
借领人签名后将登记表交管理人员。
（3）实验过程中，各组应妥善保护仪器、工具。
各组间不得任意调换仪器、工具。
若有损坏或遗失，视情节照章处理。
（4）实验完毕后，应将所借用的仪器、工具上的泥土清扫干净再交还仪器室，由管理人员点检清楚。
三、测量仪器、工具的正确使用和维护1．领取仪器时必须检查:（1）仪器箱盖是否关妥、锁好。
（2）背带、提手是否牢固。
（3）脚架和仪器是否相配，脚架各部分是否完好，脚架腿伸缩处的连接螺旋是否滑丝。
要防止因脚架未架牢而摔坏仪器，或因脚架不稳而影响作业。
2．打开仪器箱时的注意事项仪器箱应平放在地面上或其他台子上才能开箱，不要托在手上或抱在怀里开箱，以免将仪器摔坏。
开箱后未取出仪器前，要注意仪器安放的位置和方向，以免用毕装箱时因安放位置不正确而损伤仪器。
3．自箱内取出仪器时的注意事项（1）不论何种仪器，在取出前一定要先放松制动螺旋，以免取出仪器时因强行扭转而损坏制、微动装置，甚至损坏轴系。
（2）自箱内取出仪器时，应一手握住照准部支架，另一手扶住基座部分，轻拿轻放，不要用一只手抓仪器。
（3）自箱内取出仪器后，要随即将仪器箱盖好，以免沙土、杂草等不洁之物进入箱内。
《测量学》课堂实验指导书测量工程系2019年3月第一部分实验须知一、准备工作1．实习前学生应认真复习教材有关内容和《测量学》实习指导与实习报告，务必弄清基本概念和本次实习的目的、要求、操作步骤及应注意的事项，以保证按质、按量、按时完成实习任务。
对未认真准备的学生，一经发现立即停止其实习。
待其按要求作好准备工作后，再补做实习。
缺课堂实习一次者，不准参加期末考试。
2．测量实习以小组为单位进行，组长负责组织协调工作。
凭学生证借、还仪器工具。
3．每次实习时，学生领借仪器后先到教师指定的地点集合（以小组为单位排成一队），待教师讲解和布置后，方可开始实习。
4．第一次实习前，按规定交纳押金。
二、借还仪器、工具1．实习前十分钟，学生以小组为单位，由组长（或指定专人）到仪器室借用仪器工具。
2．借用者应按仪器工具的清单当场检查仪器、工具是否完好，有无短缺，以保证实习的正常进行。
如有问题，可向实验室工作人员反映，以便补足数量或分清责任。
确认无问题后，将清单留在原处，领取仪器工具。
3．各组所借之仪器、工具应严格按照操作规范和使用注意事项由本组成员专用，未经教师许可不得互相转借或调换。
4．实习完毕，应由组长向教师报告实习情况，经教师认可后方可收、验仪器工具（当场点清），并如数交还仪器室。
如有损坏或遗失，应主动报告教师和发放仪器的老师，填写仪器损失单，以便按仪器管理办法酌情处理。
三、仪器使用注意事项1．携带仪器前，应先检查仪器箱盖是否关紧锁好，拉手、背带是否牢固。
2．搬运仪器时，应避免振动和碰撞。
汽车运输应放置在有弹性的座垫上或由人抱着。
如系卡车运输，则应由人背着站于车厢前部。
3．打开仪器箱时，应注意箱子是否平稳，以免摔坏仪器；开箱以后，应先观察并记住仪器在箱内放置的位置（有的仪器箱盖上有放置位置照片，可供参看），以便用毕能照原位放回，避免因放错位置而损坏仪器。
仪器，一手拧紧连接螺旋，此项操作必须一人一次完成，以免摔坏仪器。
实验指导实验1 水准仪的操作与使用了解水准仪的构造及各部份调节螺旋的作用，掌握水准仪的使用方法一、实验目的与要求1．了解DS3微倾式水准仪的基本构造、各部件及调节螺旋的名称和作用，熟悉其使用方法。
2．掌握DS3水准仪的安置、瞄准、精平和读数方法。
3．练习普通水准测量一测站的观测、记录与计算方法。
4．了解DZS3自动安平水准仪的构造特点，它与DS3的不同之处。
二、实验内容1、认识水准仪各个部件，熟悉各个螺旋的作用，掌握水准仪的操作使用方法。
2、分别用DS3、DZS3水准仪测量地面二点之间的高差，用红、黑面读数，试算红面中丝读数减去尺底常数是否等于黑面中丝读数。
三、实验步骤简要：1、安置仪器，认识DS3水准仪，了解仪器基本构造、各部件名称和作用。
①安放三角架。
选择坚固平坦的地面张开三脚架，使架头大致水平，高度适中；三条架腿开度适当，如果地面松软，则将架腿的三个脚尖插牢于土中，使脚架稳定。
②安置仪器。
打开仪器箱用双手将仪器取出，放在三角架架头上，一手握住仪器，一手旋转脚架中心连接螺旋，将仪器固连在三脚架架头上。
③观察熟悉仪器。
仔细观察仪器的各个部件，熟悉各螺旋的位置、名称和作用，试着旋拧各个螺旋以了解其功能。
2、水准仪的使用。
水准仪的操作步骤为：粗平、瞄准水准尺、精平、读数。
①粗平。
粗平即粗略整平仪器。
通过旋转水准仪基座上的三个脚螺旋使圆水准器气泡居中，仪器的竖轴大致铅垂，从而使望远镜的视准轴大致水平。
在整平过程中，旋转脚螺旋方向与圆水准气泡移动方向的规律是：用左手旋转脚螺旋，则气泡移动方向和左手大拇指移动方向一致（俗称左手法则）；用右手旋转脚螺旋，则气泡移动方向和右手食指移动方向一致。
如图2-1-1所示。
将望远镜水平转动180°，检查圆水准气泡是否仍然居中，否则重新整平.②瞄准水准尺。
首先进行目镜对光。
将望远镜对向一明亮背景（如天空或白色明亮物体），转动望远镜目镜调焦螺旋，使望远镜内的十字丝影像非常清晰。
请大家仔细阅读实验指导书，实验时要注意仪器安全，仪器旁边必须有人看管，丢失或损坏均需赔偿。
实验一水准仪的认识和使用高程是确定地面点位的主要参数之一。
水准测量是高程测量的主要方法之一，水准仪是水准测量所使用的仪器。
本实验通过对DS3微倾式水准仪的认识和使用，使同学们熟悉水准测量的常规仪器、附件、工具，正确掌握水准仪的操作。
一、实验目的和要求⑴了解DS3微倾式水准仪的基本构造和性能，以及各螺旋名称及作用，掌握使用方法。
⑵了解脚架的构造、作用，熟悉水准尺的刻划、标注规律及尺垫的作用。
⑶练习水准仪的安置、瞄准、精平、读数、记录和计算高差的方法。
二、仪器和工具⑴DS3微倾式水准仪1台、脚架1个、水准尺2根、尺垫1个。
⑵自备：铅笔、草稿纸。
三、方法步骤⑴仪器介绍。
指导教师现场通过演示讲解水准仪的构造、安置及使用方法；水准尺的刻划、标注规律及读数方法。
⑵选择场地架设仪器。
从仪器箱中取水准仪时，注意仪器装箱位置，以便用后装箱。
⑶认识仪器。
能对照实物正确说出仪器的组成部分，各螺旋的名称及作用。
⑷粗整平。
先用双手按相对(或相反)方向旋转一对脚螺旋，观察圆水准器气泡移动方向与左手拇指运动方向之间运行规律，再用左手旋转第三个脚螺旋，经过反复调整使圆水准器气泡居中。
⑸瞄准。
先将望远镜对准明亮背景，旋转目镜调焦螺旋，使十字丝清晰；再用望远镜瞄准器照准竖立于测点的水准尺，旋转物镜调焦螺旋，使目标像清晰；最后旋转微动螺旋，使十字丝的竖丝位于水准尺中线位置上或尺边线上，并注意消除视差。
⑹精平。
旋转微倾螺旋，从符合气泡观测窗观察气泡的移动，使两端气泡吻合。
⑺读数。
用十字丝中丝读取米、分米、厘米、估读出毫米位数字，并用铅笔记录。
如图1-1-1所示，十字丝中丝的读数为0907 mm，或0.907 m。
十字丝下丝的读数为0989 mm（或0.989 m），十字丝上丝的读数为0825 mm（或0.825 m）。
观测水准尺读数图1-1-1⑻计算。
测量学实验指导与实验报告
测量学实验指导与实验报告
一、实验指导
1、测量学基础知识
测量学主要是研究如何量化和描述某事物的物理性质，其基本要素包
括测量器、测量方法与标准和信息的仿真。
它的任务是为制造和使用
技术系统提供可靠的测量和检查等服务。
2、实验目的
实验的目的是帮助学生掌握测量学的基础知识，掌握测量学实践技能，发展创新意识和学习能力，培养科研实验工作的责任感和习惯。
3、实验原理
根据测量学基本要素，实验原理是测量器、测量方法与标准和信号的
仿真。
二、实验报告
1、实验方法
实验首先应当掌握测量学的基本知识；其次，根据可用的设备和测量
方法，仿真实验的相关信号；最后，通过仪器或实验装置，进行测量
和收集信息。
2、实验结果
根据实验的目的，实验结果应当能够满足以下要求：学生能够熟练操
作测量学基础知识，掌握测量学实践技能，发展创新意识和学习能力，培养科研实验工作的责任感和习惯。
3、实验讨论
在实验结束后，可以根据实验过程和实验结果，对测量学有更深入的
了解。
能够进一步发挥科研实验工作的思维能力，讨论出更科学、更
有效的解决方案，并能够从中提高自身知识和能力。
4、实验总结
实验总结应当总结出学生在这次实验中所学到的结论，以及实验所受
到的影响因素；还应当包括对未来的展望，为更高级的实验作准备。
实验总结应当做到科学性、准确性，以及能够将有效信息展现出来。
