提高和稳定铸造铝合金耐腐蚀性的几点意见

铍在铸造铝合金中的作用铝合金是一种重要的金属材料，广泛应用于汽车、航空航天、建筑等领域。

而在铝合金的铸造过程中，铍起着重要的作用。

本文将详细介绍铍在铸造铝合金中的作用。

1. 改善铝合金的铸造性能在铝合金的铸造过程中，铍可以显著改善铝合金的铸造性能。

由于铝合金在液态时具有较高的表面张力，容易产生气孔和缩孔等缺陷。

而加入适量的铍元素可以有效地降低铝合金的表面张力，减少气孔和缩孔的生成，从而提高铝合金的铸造质量。

2. 提高铝合金的力学性能铍在铝合金中的加入可以显著提高铝合金的力学性能。

铍元素可以与铝形成强化相，提高铝合金的强度和硬度。

同时，铍还可以细化铝合金的晶粒，改善铝合金的显微组织，提高铝合金的塑性和韧性。

3. 改善铝合金的耐腐蚀性能铍在铝合金中的加入可以改善铝合金的耐腐蚀性能。

铍元素可以与铝形成致密的氧化膜，有效地阻止铝合金与外界介质的接触，减少铝合金的腐蚀速度。

此外，铍还可以抑制铝合金中的间隙腐蚀和晶界腐蚀，提高铝合金的抗腐蚀能力。

4. 提高铝合金的热稳定性铍在铝合金中的加入可以提高铝合金的热稳定性。

铝合金在高温条件下容易发生析出和相变，导致材料性能的变化。

而加入适量的铍元素可以稳定铝合金的相结构，抑制析出和相变的发生，提高铝合金的热稳定性。

总结起来，铍在铸造铝合金中起着重要的作用。

它可以改善铝合金的铸造性能，提高铝合金的力学性能，改善铝合金的耐腐蚀性能，提高铝合金的热稳定性。

因此，在铝合金的铸造过程中，适量加入铍元素可以显著提高铝合金的质量和性能。

然而，需要注意的是，在实际应用中，铍的加入量应控制在适当范围内，过量的铍元素会对铝合金的性能产生负面影响。

因此，在铝合金的铸造过程中，需要根据具体材料要求和工艺条件来确定铍元素的加入量。

随着铝合金在各个领域的广泛应用，对铝合金材料性能的要求也越来越高。

铍在铝合金中的作用被越来越重视。

通过合理控制铍元素的加入量和工艺条件，可以进一步优化铝合金的性能，满足不同领域对铝合金材料的需求。

热处理对铸造铝合金材料的晶界特性和耐蚀性能的影响热处理是一种常用的金属加工方法，可以改善材料的力学性能和耐腐蚀性。

在铸造铝合金材料中，热处理也被广泛应用。

本文将探讨热处理对铸造铝合金材料晶界特性和耐蚀性能的影响。

一、热处理对晶界特性的影响晶界是材料中各个晶体之间的交界面，对材料的性能起着重要的作用。

热处理可以改变晶界的结构和性质，进而影响材料的力学性能和耐蚀性。

1. 晶界结构的改变热处理过程中的加热和冷却可以引起晶界结构的变化。

例如，固溶热处理可以使溶质在晶界区域的浓度得到调整，从而改善晶界的结构。

此外，热处理还可以促使晶界清晰化和去除一些晶格缺陷，提高晶界的强度。

2. 晶界位错的行为晶界中的位错是晶界强度的重要因素。

热处理过程中，晶界位错的行为可以被改变。

通过适当的热处理，可以增加晶界位错的密度和移动性，从而提高晶界的强度和塑性。

3. 晶界扩散和再结晶热处理还能促进晶界扩散和晶界再结晶。

晶界扩散可以导致溶质在晶界区域的聚集和分布均匀，从而提高晶界的强度和韧性。

晶界再结晶是指在高温下，原本的晶粒被新的晶粒所取代，更加细小的晶粒有利于提高材料的强度和韧性。

二、热处理对耐蚀性能的影响铸造铝合金材料在暴露于大气、水和化学介质中时，会出现腐蚀现象。

热处理可以改变铝合金材料的晶界特性和晶粒尺寸，从而影响其耐蚀性能。

1. 晶界腐蚀晶界是金属腐蚀的薄弱环节之一。

晶界中的异质相或溶质偏聚可能会引发晶界腐蚀。

适当的热处理可以改善晶界结构，减少晶界的偏聚现象，提高晶界的抗腐蚀能力。

2. 晶粒尺寸和耐蚀性热处理可以影响铸造铝合金材料的晶粒尺寸。

通常情况下，细小的晶粒比大晶粒具有更好的耐蚀性能。

热处理过程中，晶界的清晰化和晶界的再结晶可以使晶粒尺寸细化，从而提高材料的耐蚀性。

3. 化学成分和相变热处理还可以改变铝合金材料的化学成分和相变行为，进而影响其耐蚀性。

例如，固溶热处理可以调整合金中的溶质含量，进而影响材料的耐蚀性。

铸造铝合金热处理质量缺陷及其消除与预防铝合金铸件热处理后常见的质量问题有：力学性能不合格、变形、裂纹、过烧等缺陷，对其产生原因和消除与预防方法分述如下。

〔1〕力学性能不合格通常表现为退火状态伸长率〔6 5〕偏低，淬火或时效处理后强度和伸长率不合格。

其形成的原因有多种：如退火温度偏低、保温时间缺乏，或冷却速度太快;淬火温度偏低、保温时间不够，或冷却速度太慢〔淬火介质温度过高〕；不完全人工时效和完全人工时效温度偏高，或保温时间偏长；合金的化学成分出现偏差等。

消除这种缺陷，可采取以下方法：再次退火，提高加热温度或延长保温时间;提高淬火温度或延长保温时间，降低淬火介质温度；如再次淬火，则要调整其后的时效温度和时间；如成分出现偏差，则要根据具体的偏差元素、偏差量，改变或调整重复热处理的工艺参数等。

〔2〕变形与翘曲通常在热处理后或随后的机械加工过程中，反映出铸件尺寸、形状的变化。

产生这种缺陷的原因是：加热升温速度或淬火冷却速度太快〔太剧烈〕；淬火温度太高；铸件的设计构造不合理〔如两连接壁的壁厚相差太大，框形构造中加强筋太薄或太细小〕；淬火时工件下水方向不当及装料方法不当等。

消除与预防的方法是：降低升温速度，提高淬火介质温度，或换成冷却速度稍慢的淬火介质，以防止合金产生剩余应力；在厚壁或薄壁部位涂敷涂料或用石棉纤维等隔热材料包覆薄壁部位；根据铸件构造、形状选择合理的下水方向或采用专用防变形的夹具；变形量不大的部位，则可在淬火后立即予以矫正。

〔3〕裂纹表现为淬火后的铸件外表用肉眼可以看到明显的裂纹，或通过荧光检查肉眼看不见的微细裂纹。

裂纹多曲折不直并呈暗灰色。

产生裂纹的原因是：加热速度太快，淬火时冷却太快〔淬火温度过高或淬火介质温度过低，或淬火介质冷却速度太快〕；铸件构造设计不合理〔两连接壁壁厚差太大，框形件中间的加强筋太薄或太细小〕；装炉方法不当或下水方向不对;炉温不均匀，使铸件温度不均匀等。

消除与预防的方法是：减慢升温速度或采取等温淬火工艺；提高淬火介质温度或换成冷却速度慢的淬火介质；在壁厚或薄壁部位涂敷涂料或在薄壁部位包覆石棉等隔热材料；采用专用防开裂的淬火夹具，并选择正确的下水方向。

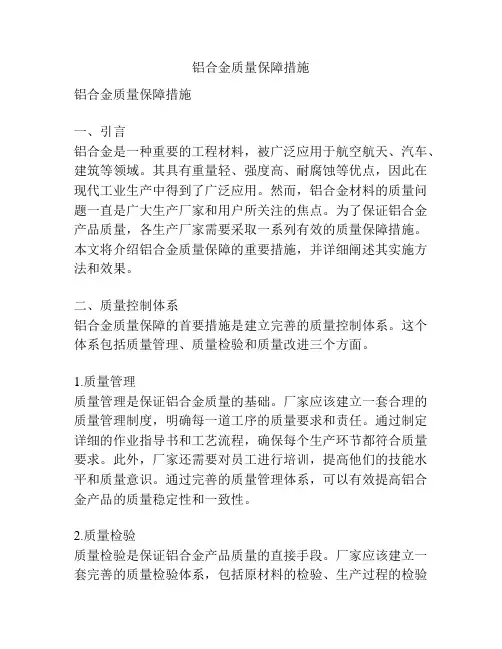

铝合金质量保障措施铝合金质量保障措施一、引言铝合金是一种重要的工程材料，被广泛应用于航空航天、汽车、建筑等领域。

其具有重量轻、强度高、耐腐蚀等优点，因此在现代工业生产中得到了广泛应用。

然而，铝合金材料的质量问题一直是广大生产厂家和用户所关注的焦点。

为了保证铝合金产品质量，各生产厂家需要采取一系列有效的质量保障措施。

本文将介绍铝合金质量保障的重要措施，并详细阐述其实施方法和效果。

二、质量控制体系铝合金质量保障的首要措施是建立完善的质量控制体系。

这个体系包括质量管理、质量检验和质量改进三个方面。

1.质量管理质量管理是保证铝合金质量的基础。

厂家应该建立一套合理的质量管理制度，明确每一道工序的质量要求和责任。

通过制定详细的作业指导书和工艺流程，确保每个生产环节都符合质量要求。

此外，厂家还需要对员工进行培训，提高他们的技能水平和质量意识。

通过完善的质量管理体系，可以有效提高铝合金产品的质量稳定性和一致性。

2.质量检验质量检验是保证铝合金产品质量的直接手段。

厂家应该建立一套完善的质量检验体系，包括原材料的检验、生产过程的检验和成品的检验。

原材料检验应包括化学成分和力学性能的检验，以确保原材料符合要求。

生产过程检验应包括尺寸测量、外观质量检查、力学性能测试等，以及对生产设备的定期检验和维护。

成品检验应包括外观质量检查、力学性能测试和特殊性能检测（如耐腐蚀性能、硬度等），以确保成品达到要求。

质量检验应由专门的质检团队负责，严格按照国家标准和行业要求进行。

3.质量改进质量改进是质量控制体系的重要环节。

通过监测和分析生产数据，厂家可以发现潜在的质量问题，并采取相应的改进措施。

例如，如果发现某个工序的缺陷率较高，厂家可以对该工序的设备和工艺进行调整，以提高产品的质量。

此外，还可以通过流程改进、员工培训等方式，不断提高产品的质量水平。

质量改进需要全员参与，建立全员质量意识，不断追求卓越的质量目标。

三、关键环节控制除了建立质量控制体系，铝合金生产中的一些关键环节也需要重点关注和控制，以确保产品质量。

分析提高铝合金熔铸质量技术的措施摘要：我国将加大对铝合金熔铸工艺的研究力度，并通过对国外先进工艺的吸收，实现对国内铝合金熔铸工艺的有效提升。

本文在分析目前国内铝合金铸造工艺现状的基础上，提出改善国内铝合金铸造工艺的技术对策，以供借鉴。

关键词：铝合金；熔铸技术；熔铸质量；技术措施要想改善铝合金制品的品质，首先要从前一道工艺入手，铸造工艺的优劣，不但关系到后续工艺的品质，还关系到成品的服役特性。

近年来，技术进步，新设备、新方法和新工艺在世界范围内不断出现，铝合金的冶炼工艺也在不断进步。

多年来，国内相继引入国外最先进的铸造装备和生产技术，如：低液位铸造技术、计算机网络控制铸造技术、激光液位控制技术、电磁搅拌技术、液压内导立式半连续铸造技术以及旋转喷嘴吹气法等，这些技术在全球都处于领先地位。

在此背景下，针对目前我国生产中存在的问题，提出解决方案，并提出相应的解决方案。

一、铝合金熔铸技术的发展现状分析铝合金在很多生产领域都有广泛的使用，具有很大的使用价值。

然而，国内在这方面的研究还处于初级阶段，远远落后于国际上的先进水平。

为缩小与国际上领先水平的差距，国内在铝材的冶炼和铸造工艺方面也在不断加强。

在经历几年的发展和实践之后，国内的铝合金熔铸技术取得突破性的发展，其重点是在熔铸设备、晶粒细化、熔体净化、熔体检测等技术上。

多年来，国家一直在对熔铸设备进行不断的创新，努力使其向大型化、节能化和自动化方向发展。

本项目的研究成果将有力推动国内先进的冶炼装备研发，并将其与二代循环燃烧技术相结合，实现对铝合金冶炼工艺优化。

同时，通过计算机技术和信息技术，能够对铝合金熔铸生产的整个过程进行实时控制。

对于晶粒的细化，则是通过添加晶粒度细化剂来提高结晶器的质量。

对于铝液的纯化和检验，采用炉膛清洗和联机纯化等有关的技术方法来提高铝液的纯净性。

二、铝合金熔铸技术提高的关键措施研究（1）金属添加剂的选择。

在进行铝合金的熔铸时，可以更好地确保产品的品质。

铸造铝合金热处理铝合金是一种重要的结构材料，具有优良的力学性能和耐腐蚀性能。

为了进一步提高铝合金的性能，通常需要进行热处理。

铸造铝合金热处理是指将铸造铝合金加热到一定温度，保持一段时间后进行冷却处理的过程。

铸造铝合金热处理的目的主要有以下几点：1.改善材料的力学性能：通过热处理，可以使铝合金的强度、硬度和耐磨性得到提高，从而满足不同工程应用的要求。

2.消除材料内部的应力：在铝合金的铸造过程中，由于冷却速度不均匀等原因，会产生内部应力。

热处理可以通过自然回火或人工回火的方式，消除这些内部应力，提高材料的稳定性和可靠性。

3.改善材料的耐腐蚀性能：铝合金在热处理过程中，会形成一种致密的氧化膜，可以有效地提高材料的耐腐蚀性能，延长使用寿命。

铸造铝合金热处理的过程通常包括以下几个步骤：1.加热：将铸造铝合金件放入炉中进行加热，使其达到所需的热处理温度。

加热温度和时间的选择取决于铝合金的成分和要求的性能。

2.保温：在加热到所需温度后，保持一段时间，使铝合金内部的组织达到均匀的热平衡状态。

保温时间的长短也是影响热处理效果的重要因素之一。

3.冷却：根据具体的要求，选择适当的冷却方式。

常用的冷却方式有水淬、油淬和自然冷却等。

不同的冷却方式对于铝合金的性能影响也不同。

铸造铝合金热处理过程中需要注意以下几点：1.温度控制：加热过程中需要严格控制温度，避免温度过高或过低，以免对铝合金的性能产生不良影响。

2.保温时间：保温时间的长短直接影响铝合金的组织和性能。

过长或过短的保温时间都会导致热处理效果不理想。

3.冷却速度：不同的冷却速度会对铝合金的组织和性能产生不同的影响。

需要根据具体的要求选择合适的冷却方式和速度。

铸造铝合金热处理的效果主要通过显微组织观察、硬度测试和力学性能测试等手段来评价。

通过这些测试可以了解材料的晶粒尺寸、相组成等信息，从而判断热处理是否达到预期的效果。

铸造铝合金热处理是提高铝合金性能的重要手段，通过加热、保温和冷却等过程，可以改善材料的力学性能、消除内部应力、提高耐腐蚀性能等。

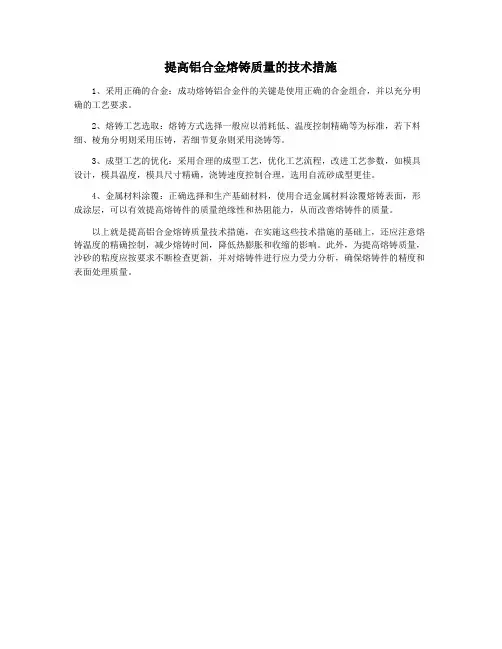

提高铝合金熔铸质量的技术措施
1、采用正确的合金：成功熔铸铝合金件的关键是使用正确的合金组合，并以充分明确的工艺要求。

2、熔铸工艺选取：熔铸方式选择一般应以消耗低、温度控制精确等为标准，若下料细、棱角分明则采用压铸，若细节复杂则采用浇铸等。

3、成型工艺的优化：采用合理的成型工艺，优化工艺流程，改进工艺参数，如模具设计，模具温度，模具尺寸精确，浇铸速度控制合理，选用自流砂成型更佳。

4、金属材料涂覆：正确选择和生产基础材料，使用合适金属材料涂覆熔铸表面，形成涂层，可以有效提高熔铸件的质量绝缘性和热阻能力，从而改善熔铸件的质量。

以上就是提高铝合金熔铸质量技术措施，在实施这些技术措施的基础上，还应注意熔铸温度的精确控制，减少熔铸时间，降低热膨胀和收缩的影响。

此外，为提高熔铸质量，沙砂的粘度应按要求不断检查更新，并对熔铸件进行应力受力分析，确保熔铸件的精度和表面处理质量。

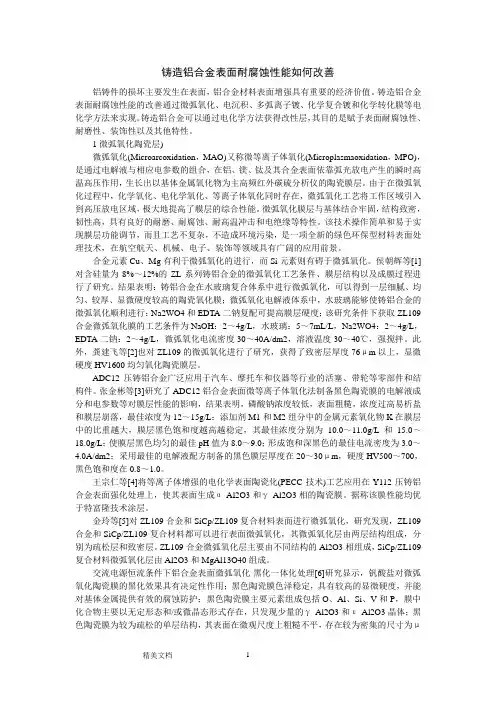

铸造铝合金表面耐腐蚀性能如何改善铝铸件的损坏主要发生在表面，铝合金材料表面增强具有重要的经济价值。

铸造铝合金表面耐腐蚀性能的改善通过微弧氧化、电沉积、多弧离子镀、化学复合镀和化学转化膜等电化学方法来实现。

铸造铝合金可以通过电化学方法获得改性层，其目的是赋予表面耐腐蚀性、耐磨性、装饰性以及其他特性。

1微弧氧化陶瓷层)微弧氧化(Microarcoxidation，MAO)又称微等离子体氧化(Microplasmaoxidation，MPO)，是通过电解液与相应电参数的组合，在铝、镁、钛及其合金表面依靠弧光放电产生的瞬时高温高压作用，生长出以基体金属氧化物为主高频红外碳硫分析仪的陶瓷膜层。

由于在微弧氧化过程中，化学氧化、电化学氧化、等离子体氧化同时存在，微弧氧化工艺将工作区域引入到高压放电区域，极大地提高了膜层的综合性能。

微弧氧化膜层与基体结合牢固，结构致密，韧性高，具有良好的耐磨、耐腐蚀、耐高温冲击和电绝缘等特性。

该技术操作简单和易于实现膜层功能调节，而且工艺不复杂，不造成环境污染，是一项全新的绿色环保型材料表面处理技术，在航空航天、机械、电子、装饰等领域具有广阔的应用前景。

合金元素Cu、Mg有利于微弧氧化的进行，而Si元素则有碍于微弧氧化。

侯朝辉等[1]对含硅量为8%～12%的ZL系列铸铝合金的微弧氧化工艺条件、膜层结构以及成膜过程进行了研究。

结果表明：铸铝合金在水玻璃复合体系中进行微弧氧化，可以得到一层细腻、均匀、较厚、显微硬度较高的陶瓷氧化膜；微弧氧化电解液体系中，水玻璃能够使铸铝合金的微弧氧化顺利进行；Na2WO4和EDTA二钠复配可提高膜层硬度；该研究条件下获取ZL109合金微弧氧化膜的工艺条件为NaOH：2～4g/L，水玻璃：5～7mL/L，Na2WO4：2～4g/L，EDTA二钠：2～4g/L，微弧氧化电流密度30～40A/dm2，溶液温度30～40℃，强搅拌。

此外，龚建飞等[2]也对ZL109的微弧氧化进行了研究，获得了致密层厚度76μm以上，显微硬度HV1600均匀氧化陶瓷膜层。

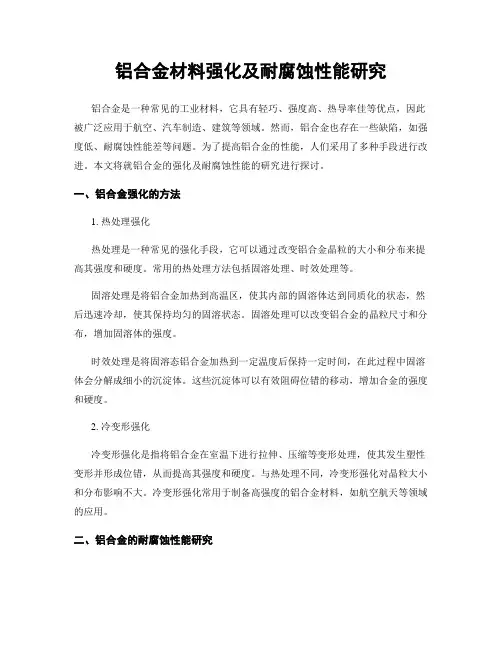

铝合金材料强化及耐腐蚀性能研究铝合金是一种常见的工业材料，它具有轻巧、强度高、热导率佳等优点，因此被广泛应用于航空、汽车制造、建筑等领域。

然而，铝合金也存在一些缺陷，如强度低、耐腐蚀性能差等问题。

为了提高铝合金的性能，人们采用了多种手段进行改进。

本文将就铝合金的强化及耐腐蚀性能的研究进行探讨。

一、铝合金强化的方法1. 热处理强化热处理是一种常见的强化手段，它可以通过改变铝合金晶粒的大小和分布来提高其强度和硬度。

常用的热处理方法包括固溶处理、时效处理等。

固溶处理是将铝合金加热到高温区，使其内部的固溶体达到同质化的状态，然后迅速冷却，使其保持均匀的固溶状态。

固溶处理可以改变铝合金的晶粒尺寸和分布，增加固溶体的强度。

时效处理是将固溶态铝合金加热到一定温度后保持一定时间，在此过程中固溶体会分解成细小的沉淀体。

这些沉淀体可以有效阻碍位错的移动，增加合金的强度和硬度。

2. 冷变形强化冷变形强化是指将铝合金在室温下进行拉伸、压缩等变形处理，使其发生塑性变形并形成位错，从而提高其强度和硬度。

与热处理不同，冷变形强化对晶粒大小和分布影响不大。

冷变形强化常用于制备高强度的铝合金材料，如航空航天等领域的应用。

二、铝合金的耐腐蚀性能研究铝合金的耐腐蚀性能是其应用于不同领域的重要指标之一。

铝合金的腐蚀行为受到多种因素的影响，如环境介质、氧化膜等。

要提高铝合金的耐腐蚀性能，可以采用以下方法：1. 涂层防护铝合金的涂层防护是指将一层耐腐蚀的材料涂在铝合金表面，起到保护作用。

常用的涂层材料包括有机涂层、无机涂层等。

有机涂层具有涂层薄、保护性能好等优点，但在高温下易被热分解；无机涂层具有较高的热稳定性和抗腐蚀性能，但涂层厚度较大，生产成本较高。

2. 氧化膜防护氧化膜是铝合金表面与氧气反应生成的一层致密的氧化物薄膜，其存在有助于防止铝合金的腐蚀。

提高氧化膜的质量可以进一步提高铝合金的耐腐蚀性能。

常用的提高氧化膜质量的方法包括氧化剂处理、改变氧化温度、改变电解条件等。

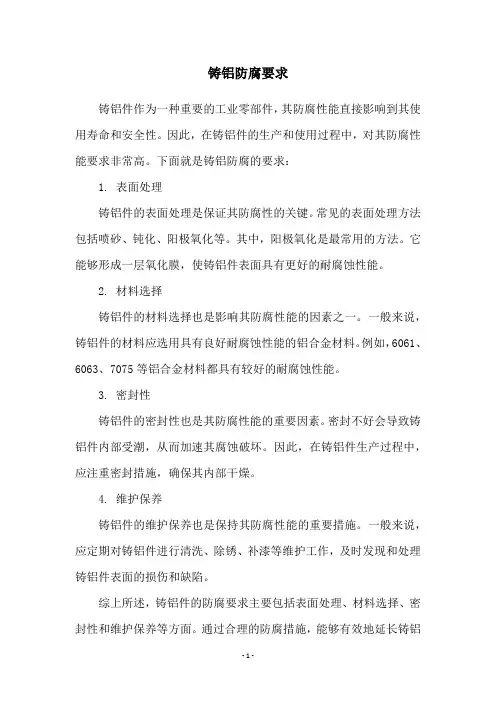

铸铝防腐要求
铸铝件作为一种重要的工业零部件，其防腐性能直接影响到其使用寿命和安全性。

因此，在铸铝件的生产和使用过程中，对其防腐性能要求非常高。

下面就是铸铝防腐的要求：
1. 表面处理
铸铝件的表面处理是保证其防腐性的关键。

常见的表面处理方法包括喷砂、钝化、阳极氧化等。

其中，阳极氧化是最常用的方法。

它能够形成一层氧化膜，使铸铝件表面具有更好的耐腐蚀性能。

2. 材料选择
铸铝件的材料选择也是影响其防腐性能的因素之一。

一般来说，铸铝件的材料应选用具有良好耐腐蚀性能的铝合金材料。

例如，6061、6063、7075等铝合金材料都具有较好的耐腐蚀性能。

3. 密封性
铸铝件的密封性也是其防腐性能的重要因素。

密封不好会导致铸铝件内部受潮，从而加速其腐蚀破坏。

因此，在铸铝件生产过程中，应注重密封措施，确保其内部干燥。

4. 维护保养
铸铝件的维护保养也是保持其防腐性能的重要措施。

一般来说，应定期对铸铝件进行清洗、除锈、补漆等维护工作，及时发现和处理铸铝件表面的损伤和缺陷。

综上所述，铸铝件的防腐要求主要包括表面处理、材料选择、密封性和维护保养等方面。

通过合理的防腐措施，能够有效地延长铸铝
件的使用寿命，提高其安全性和可靠性。
