前言产品利用说明书作为交付产品的组成部份，它将向用户介绍产品的特点、用途、结构、工作原理、安装调试、操作进程、保护保养机事故处置，特别强调了保护操作者的安全办法及环境保护。
对从事设备管理、操作及维修人员来讲，是必读材料，如此不仅能有效地帮忙您利用本机并达到最佳的经济效益，还能避免机械、电器的损坏和意外事故的发生。
请注意：本设备在安装之前，应第一阅读本说明书，并按有关规定进行操作与保护。
优先选用我厂提供或推荐的零配件。
出现重大故障请与我厂联系。
本产品将不断改良与完善，修改内容恕不通知。
欢迎提出宝贵意见。
目录1、产品类型及适应范围----------------------------------------32、技术参数-------------------------------------------------------3 3、结构及功能----------------------------------------------------34、机械的安装----------------------------------------------------35、电器的安装与操作说明-------------------------------------46、PLY配料控制器----------------------------------------------47、利用注意事项-------------------------------------------------118、机械的保护与保养-------------------------------------------119、常见故障及排除方式----------------------------------------12附录图一、PLD800配料机安装示用意-----------------------------13图二、地基图-------------------------------------------------------14图3、电气原理图-------------------------------------------------15图4、操作面板布置图-------------------------------------------16图五、仪表板图----------------------------------------------------17图六、仪表接线短子图-------------------------------------------17图7、电气接线短子图-------------------------------------------171、产品类型及适应范围PLD800 配料机主要用于砼混合料的配制。
目录◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇第一章系统简介------------------------------------------------------------------------------ 1 1—1 概述------------------------------------------------------------------------------------ 1 1—2 系统性能及指标--------------------------------------------------------------------- 1 1—3 系统使用条件------------------------------------------------------------------------ 1第二章系统组成及原理--------------------------------------------------------------------- 2 2—1 系统组成及原理--------------------------------------------------------------------- 2 2—2 系统主机性能------------------------------------------------------------------------ 3 2—3 通道控制仪电源和传感放大器--------------------------------------------------- 4 2—4 系统控制柜外形结构--------------------------------------------------------------- 5第三章系统的操作使用--------------------------------------------------------------------- 6 3—1 系统开、关机顺序------------------------------------------------------------------ 6 3—2 系统命令详解------------------------------------------------------------------------ 6 3—3 实物标定------------------------------------------------------------------------------ 9 3—4 系统使用中的一些说明------------------------------------------------------------ 9第四章系统维护及故障排除--------------------------------------------------------------- 10 4—1 系统输入接口接线------------------------------------------------------------------ 10 4—2 系统常见故障及处理--------------------------------------------------------------- 13 4—3 系统的日常维护--------------------------------------------------------------------- 14 4—4 系统的总体布线及常用备件------------------------------------------------------ 15 4—5 秤体的安装、使用维护------------------------------------------------------------ 15第五章部分秤体产品图片------------------------------------------------------------------ 16第一章系统简介1—1 概述随着计算机技术的迅猛发展，在工业领域的应用日益广泛、成熟，特别是高可靠性的工业控制机（以下简称工控机）的推出，为计算机技术应用于工业生产过程控制带来了极大方便。
配料机使用说明书目录1.简介和快速入门 (1)2.控制器面板及按键说明技术规格 (6)3.校称操作 (10)4.配方管理 (13)5.配置参数管理 (17)6.落差管理 (25)7.自动配料操作 (27)8.维护调试与常见问题 (33)9.控制器后面板说明与接线 (38)10.功能特点和技术规格 (43)11.售后服务和联系方式 (47)简介和快速入门本章用于帮助用户快速入门，详细说明请参考后面章节。
1.简介YT1200C配料控制器是专为建筑机械中各种配料系统设计。
该控制器采用了工业级微处理器和24位高精度A/D转换芯片设计，全数字处理技术。
整机设计先进，功能强大。
具有以下主要特点：测量精度高，配料准确控制4路上料，2路卸料（或者5路上料，1路卸料）永久储存九种配方，掉电不丢数据全数字式校准和设定，操作简单易用，准确可靠。
具有输入输出自检功能，并能够检测传感器故障，特别易于维护。
特别设计的过压过流和防雷保护，保障仪表适应工地恶劣环境，可靠工作。
操作简单，抗干扰能力强，各种状态数据自动保存，工地电源不稳定或突然断电也能正常运行，不丢数据，不用维护，可靠耐用。
2.状态说明YT1200C配料控制器分为“手动”和“自动”两个基本状态，“手动”状态用于各项参数设置。
“自动”状态下，控制器按照配方执行自动配料工作。
两种状态通过控制器面板上按键切换，或按遥控盒的“启停”按钮切换。
“手动”状态的显示：状态标志显示字母“C”表示当前是手动称重状态。
该处在设定配方时显示“PF”，校准时显示“JF”，设置参数时显示“F”，查看落差时显示“L”。
第二行显示当前使用的配方信息，滚动显示该配方对应的四种物料的用量定值。
“自动”状态的显示：显示窗的第一行显示已配制罐数，和称量斗的当前称重值。
（在“自动”状态下可以按“复零”键将配制罐数清零）。
第二行上料时显示使用的配方序号，当前正在上料的物料序号，和当前该物料的实际用量。
如果是卸料，第二行则显示配方号和卸料方向。

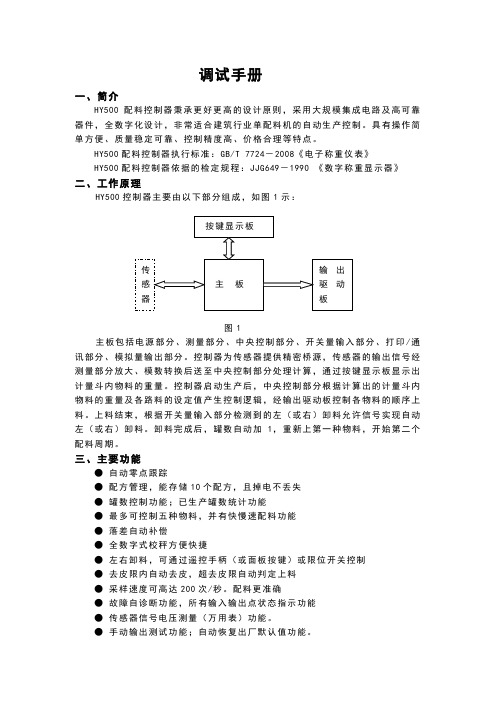

调试手册一、简介HY500配料控制器秉承更好更高的设计原则，采用大规模集成电路及高可靠器件，全数字化设计，非常适合建筑行业单配料机的自动生产控制。
具有操作简单方便、质量稳定可靠、控制精度高、价格合理等特点。
HY500配料控制器执行标准：GB/T 7724－2008《电子称重仪表》HY500配料控制器依据的检定规程：JJG649－1990 《数字称重显示器》二、工作原理HY500控制器主要由以下部分组成，如图1示：图1主板包括电源部分、测量部分、中央控制部分、开关量输入部分、打印/通讯部分、模拟量输出部分。
控制器为传感器提供精密桥源，传感器的输出信号经测量部分放大、模数转换后送至中央控制部分处理计算，通过按键显示板显示出计量斗内物料的重量。
控制器启动生产后，中央控制部分根据计算出的计量斗内物料的重量及各路料的设定值产生控制逻辑，经输出驱动板控制各物料的顺序上料。
上料结束，根据开关量输入部分检测到的左（或右）卸料允许信号实现自动左（或右）卸料。
卸料完成后，罐数自动加1，重新上第一种物料，开始第二个配料周期。
三、主要功能●自动零点跟踪●配方管理，能存储10个配方，且掉电不丢失●罐数控制功能；已生产罐数统计功能●最多可控制五种物料，并有快慢速配料功能●落差自动补偿●全数字式校秤方便快捷●左右卸料，可通过遥控手柄（或面板按键）或限位开关控制●去皮限内自动去皮，超去皮限自动判定上料●采样速度可高达200次/秒。
配料更准确●故障自诊断功能，所有输入输出点状态指示功能●传感器信号电压测量（万用表）功能。
●手动输出测试功能；自动恢复出厂默认值功能。
●通讯功能：标准的RS232或R485输出接口●打印功能，可带标准打印机或微型打印机●模拟输出接口，电流输出范围：4～20mA四、技术参数1、电源：交流220V±10％15％；50Hz±2％2、工作环境温度：0～40℃3、工作环境湿度：≤85％RH，无凝露4、桥源：5V±5％，最大负载能力200mA5、模拟量输入范围：0～18mV6、开关量输出触点容量：≤5A7、开关量输出触点电压：≤交流250V或直流24V8、最大显示：80009、控制器机壳外形尺寸：192mm×96mm×150mm（宽×高×深）10、电气控制柜开孔尺寸： 186＋1mm×92＋1mm（宽×高）五、前面板说明外观如图2示图2 前面板外观图（一）显示部分说明：1、配方号窗口待机态和运行态显示选用的配方号。
第一部分操作快速入门一、准备将三相四线电源线，各电机电源线，电磁阀控制线，传感器信号线，遥控手柄或上、下限位控制线（有些配料机不需上、下限位控制，则无此接线）接入端子排的相应位置。
控制柜及仪表必须可靠接地，以防止雷击和保护设备及人身安全。
二、上电控制器接入电源之前，请检查使用的电压范围，一定注意是否在交流187V～242V之间，频率为50Hz±2%范围内。
如您使用的电源不能满足这一要求，需加交流稳压电源。
操作空气开关手柄，给控制系统通电，并使系统预热30分钟。
（通电后严禁秤体进行电气焊等造成仪表及传感器易损坏的操作）三、校称设备第一次使用或长时间使用后称量不准确时，需进行校称操作，正常情况下无需校称。
PLY配料控制器只有处于“停止”状态（运行状态指示灯灭）时，才能进行校称操作。
校称前首先清空称量斗，为确保校称值的精确性，用户必须在控制器通电半小时后，再进行校称操作。
校称前，称体应稳定（无摆动）、平衡，并保证所使用的传感器受力一致。
否则应先进行称体调整。
校称时按键顺序及显示内容如下。
四、控制器配方（定值和落差）设定PLY配料控制器，最多可控制四路上料、两路卸料。
因此，如果实际只用1至3路，对不用的路数的定值，必须设定为零。
另外配料控制器只有处于“停止”状态(运行状态指示灯灭)才可以进行配方号的选择。
1 配方号的选择2 配方值的修改五、运行面板上的“启动/停止”键或遥控手柄上的“运行”按钮，便进入“配料”状态。
当各种物料上料完毕，按遥控手柄上的卸料按钮实现卸料。
卸料完成后，罐数自动加1，重新上第一种物料，开始第二个配料周期，实现全自动配料。
六、停机有罐数设定时，配料的罐数达到罐数设定值时，配料过程停止，控制器可自动停机。
在配料过程中，无论在什么情况下（有罐数控制或无罐数控制）需要停机时，可待各种物料上料完毕，按一下遥控手柄上的“运行”按钮，或控制器面板上的“停止”状态。
此时把控既可。
七、常见故障提示及处理第二部分使用说明书一、概述1 简介PLY 配料控制器是由单片微机控制，集称重、控制于一体的智能仪表。
KLYJ-PLX-A系列配料控制箱使用说明书●使用前请仔细阅读本产品说明书●请妥善保管本产品说明书，以备查阅宁波柯力传感科技股份有限公司警告1、请专业人员调试、检测和维修系统。
2、本产品是精密计量设备，请务必保持设备外壳良好接地。
1、注意事项感谢您购买FK-A系列防雨淋控制箱。
为了确保产品被正确使用，请在安装之前仔细阅读本手册。
收到产品后请根据随机装箱清单检查包装内物品是否齐全或损坏。
请核对您收到的产品型号是否与订单一致。
产品型号在产品上方的铭牌标签上。
如发现新开箱产品有部件遗漏，损坏，或型号不一致情形，请准备好证据（如订单号，收货日期，产品序列号）并及时与我公司最近的办事处，授权机构，或售后服务部联系。
接地：为确保终端的性能，防止静电或电击损伤，请务必将终端外壳实施良好、可靠接地。
电源：本终端使用通用AC电源，可用电压范围：100~240V AC，50Hz/60Hz。
本终端不可以与动力设备共用电源，需采取必要的隔离措施。
环境：本产品不可以直接使用在有爆炸性粉尘或气体的危险场所。
2.概述多物料称重配料系统是通过对多种物料分别进行定量称重完成一次配料的配料设备。
多物料配料控制箱是基于配料工控仪表，结合电气控制系统开发的配料控制箱，可以实现控制1-6路配料控制。
可应用于多物料称重配料系统，该控制系统操作简便，工作稳定可靠，可以有效实现自动化配料的控制箱3.技术规格产品尺寸：（W*H*D）650x450x250mm配料数量：最多可配六种物料控制方式：净重方式称重仪表：R33工控仪表电气配件：继电器、断路器、开关电源、按钮、开关等精度等级：0.2%使用环境：温度：0℃~+40℃相对湿度：10%~90%，不冷凝存储环境：温度：-30℃~+60℃相对湿度：10%~90%，不冷凝电源：AC240V，50Hz/60Hz3.功能与特点本产品可控制最多六种物料的定量配料；超差报警：当配料重量大于或小于预期值，在超过一定范围内蜂鸣器工作进行超差报警提示；工作模式：自动，手动方式可选；漏电保护：控制箱内安装具有漏电保护的空气开关，可以有效保护线路或电机的过载和短路；完成指示：在配料结束后指示灯亮，提示配料完成。
JY500A配料控制器深圳龙芯智业科技有限公司深圳市南山区南山大道1002号深意工业大厦电话:0755-********传真:0755-********电子邮箱:szlongxin@公司网址:V1.0Copyright©2008深圳龙芯智业科技有限公司序言首先感谢您选用深圳市龙芯智业科技有限公司JY500系列配料控制器产品。
深圳市龙芯智业科技有限公司是一家专业从事称重仪表及相关控制系统研发及生产的高新技术企业，所生产的JY500系列称重配料控制仪表性能可与国际领军品牌媲美，并已成功远销印度、巴基斯坦等国外市场。
JY500系列配料控制器、定量包装控制器、皮带秤显示控制器、称重显示仪表等四大系列称重产品广泛应用在工矿企业的配料秤、定量包装秤、电子皮带秤等自动化称重检测产品中。
公司本着“没有最好,只有更好”的设计理念，以精良的设计、周到的售后服务赢得了新老用户的高度认可，致力于为客户提供在建筑、电力、煤炭、冶金、化工、粮食及医药等行业称重控制、配料控制、称重检测及定量包装技术解决方案。
JY500A系列配料控制器是针对混凝土搅拌及沥青混合料设备的配料控制过程而开发生产的一种称重控制仪表，采用世界上最先进的高精度∑-ΔA/D转换芯片和具有高抗干扰性能的单片机为核心，充分考虑到工业现场的复杂性，以精心的软硬件设计，使生产和管理得到有利的保障。
本产品也适用于钢铁、冶金、化工、粮食、饲料等需要配料控制的行业。
JY500A系列配料控制器具有如下功能及特点◆集称重、显示、通讯和配料控制于一体◆内部集成的开关电源，电压在185V～265V内可以正常使用◆具有模拟、数字双重滤波功能◆自动错误诊断，易发现和解决问题◆提供完整的物料配料控制功能◆可实现自动/手动配料◆配料过程可随时暂停，重启后继续配料◆具有自动零位跟踪功能◆可实现上电自动归零◆具有配料启动自动去皮功能◆可控制1~4种不同种类的物料◆所有物料都具有自动快配料、慢配料控制，并具有点动补偿功能◆可随意修改配方◆配料批数随意设置，定量生产更为方便Copyright©2008深圳龙芯智业科技有限公司1◆具有自动物料消耗累计◆具有自动冲力延时功能◆具有手动/自动设定提前量修正功能◆具有密码权限设置功能，方便管理◆可设置置零范围、去皮范围、过载范围及允差范围、滤波强度◆日期、时间显示及设定功能在使用JY500A系列配料控制器之前，请认真阅读本说明书，以确保正确使用并充分发挥其优越性能，并使本设备达到更佳的使用效果。
第一部分操作快速入门一、准备将三相四线电源线，各电机电源线，电磁阀控制线，传感器信号线，遥控手柄或上、下限位控制线（有些配料机不需上、下限位控制，则无此接线）接入端子排的相应位置。
控制柜及仪表必须可靠接地，以防止雷击和保护设备及人身安全。
二、上电控制器接入电源之前，请检查使用的电压范围，一定注意是否在交流 187V ～242V 之间，频率为50Hz±2%范围内。
如您使用的电源不能满足这一要求，需加交流稳压电源。
操作空气开关手柄，给控制系统通电，并使系统预热30分钟。
（通电后严禁秤体进行电气焊等造成仪表及传感器易损坏的操作）三、校称设备第一次使用或长时间使用后称量不准确时，需进行校称操作，正常情况下无需校称。
PLY 配料控制器只有处于“停止”状态（运行状态指示灯灭）时，才能进行校称操作。
校称前首先清空称量斗，为确保校称值的精确性，用户必须在控制器通电半小时后，再进行校称操作。
校称前，称体应稳定（无摆动）、平衡，并保证所使用的传感器受力一致。
否则应先进行称体调整。
校称时按键顺序及显示内容如下。
按键及操作按校称键按键和键修改显示按确认键显示说明闪烁显示校称操作需输入校称密码，闪烁位是当前修改位。
闪烁显示1234为有效校称密码，键为数字增加键，键为数字移位键显示密码输入正确，控制器转入“ 校零点”按确认键闪烁显示* * * *校零点完毕，控制器转入“校满度”，**** 为上次校称时，控制器接受的砝码值。
（ *为任意数）在称量斗中放上标准砝码(假如为 2000 千克 )按键和闪烁显示2000 为称量斗中放键入的砝码重量修改显示按确认键显示校准完毕，控制器显示称量斗中砝码重量卸下砝码显示称量斗中没有砝码* *四、控制器配方（定值和落差）设定PLY 配料控制器，最多可控制四路上料、两路卸料。
因此，如果实际只用1 至3 路，对不用的路数的定值，必须设定为零。
另外配料控制器只有处于“ 停止”状态(运行状态指示灯灭)才可以进行配方号的选择。
