高中物理人教版选修3-1第二章第8节多用电表的原理同步练习(I)卷新版

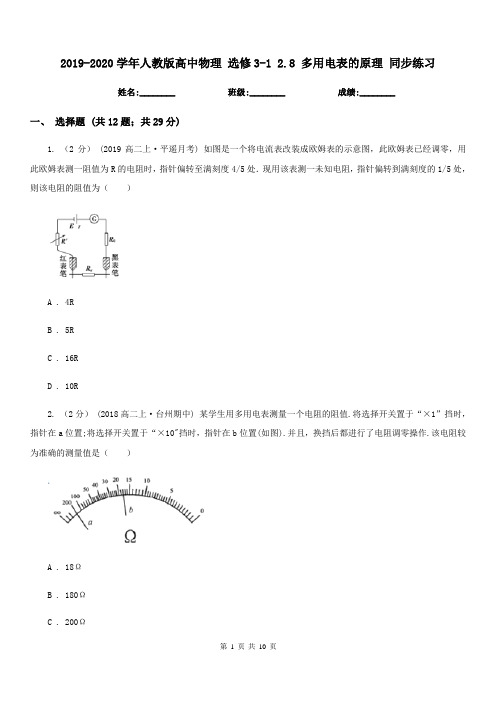

2019-2020学年人教版高中物理选修3-1 2.8 多用电表的原理同步练习姓名:________ 班级:________ 成绩:________一、选择题 (共12题；共29分)1. （2分） (2019高二上·平遥月考) 如图是一个将电流表改装成欧姆表的示意图，此欧姆表已经调零，用此欧姆表测一阻值为R的电阻时，指针偏转至满刻度4/5处．现用该表测一未知电阻，指针偏转到满刻度的1/5处，则该电阻的阻值为（）A . 4RB . 5RC . 16RD . 10R2. （2分） (2018高二上·台州期中) 某学生用多用电表测量一个电阻的阻值.将选择开关置于“×1”挡时，指针在a位置;将选择开关置于“×10"挡时，指针在b位置(如图).并且，换挡后都进行了电阻调零操作.该电阻较为准确的测量值是（）A . 18ΩB . 180ΩC . 200ΩD . 2000Ω3. （2分）(2019·浙江) 下列电表中，属于多用电表的是（）A .B .C .D .4. （2分）如图所示，用半偏法测电流表G的内阻Rg ，将下列说法中正确的选出来（）A . 电键S1接通前，R1的阻值无需调节B . 本次实验的测量值大于真实值C . 当电流表示数从满偏电流Ig调到半偏电流时，R2中的电流稍大于D . R1阻值的大小，对实验误差没有影响5. （2分） (2017高二上·宜昌期末) 如图是一个将电流表改装成欧姆表的电路示意图，此欧姆表已经调零，用此欧姆表测一阻值为R的电阻时，指针偏转至满刻度处，现用该表测一未知电阻，指针偏转到满刻度的处，则该电阻的阻值为（）A . 16RB . 10RC . 5RD . 4R6. （2分）电流表的内阻是Rg=200Ω，满偏电流值是Ig=500A，现在欲把这电流表改装成量程为1.0V的电压表，正确的方法是（）A . 应串联一个0.1Ω的电阻B . 应并联一个0.1Ω的电阻C . 应串联一个1800Ω的电阻D . 应并联一个1800Ω的电阻7. （2分） (2017高二上·福建期末) 某电流表的满偏电流IG=1mA，内阻为1kΩ，要把它改装成一个量程为0.6A的安培表，应在该电流表上（）A . 串联一个599 kΩ的电阻B . 并联一个599 kΩ的电阻C . 串联一个kΩ的电阻D . 并联一个kΩ的电阻8. （3分） (2018高二上·黑龙江期末) 关于多用电表及其使用，下列说法正确的是（）A . 电流、电压及电阻挡的刻度都是均匀的B . 测电压时，其红表笔接高电势处C . 测电路中某个电阻的阻值时，一定要将该电阻与其它元件断开D . 选择欧姆档X10档并调零后，将两表笔与待测电阻相连，发现电表指针偏转角度太大，则应换用×1档，调零后再测9. （3分）如图所示，电源内阻不计，同一个未知电阻Rx ，用甲、乙两种电路测量，将电压表的读数与电流表的读数之比称为测量值．甲图中两表的读数分别为3V、4mA；乙图中两表的读数分别为4V、3.6mA，由此可知（）A . 用甲电路测量时测量值较接近RxB . 用乙电路测量时测量值较接近RxC . 电阻Rx为861ΩD . 电阻Rx为750Ω10. （3分） (2017高二上·大连期末) 如图所示，在水平面上有两条光滑的长直平行金属导轨MN、PQ，电阻忽略不计，导轨间距离为L，磁感应强度为B的匀强磁场垂直于导轨所在平面．质量均为m的两根金属a、b放置在导轨上，a、b接入电路的电阻均为R．轻质弹簧的左端与b杆连接，右端固定．开始时a杆以初速度v0 ．向静止的b杆运动，当a杆向右的速度为v时，b杆向右的速度达到最大值vm ，此过程中a杆产生的焦耳热为Q，两杆始终垂直于导轨并与导轨接触良好，则b杆达到最大速度时（）A . b杆受到弹簧的弹力为B . a杆受到的安培力为C . a、b杆与弹簧组成的系统机械能减少量为QD . 弹簧具有的弹性势能为 mv02﹣ mv2﹣ mvm2﹣2Q11. （3分）(2020·沈阳模拟) 如图所示为多用电表原理示意图，所用电流表的表盘刻度共100格，满偏电流为，满偏电压为，电源的电动势为，内阻，直流电压挡的量程为，则下列判断正确的是（）A . 黑表笔应该接，红表笔接B . 定值电阻的阻值为C . 选择开关接2，刻度盘正中间的刻度值为D . 选择开关接3，若指针与电流表第25格刻度线重合，则通过的电流为12. （3分）如图所示是一个多用表的内部电路图，下列说法中正确的是（）A . 当开关S接1和2时用于测电流，且接1的量程比接2大B . 当开关S接3时用于测电阻，A为黑表笔，B为红表笔C . 当开关S接4时A表笔电势比B表笔低D . 当开关S接5和6时用于测电压，且接5比接6量程大二、实验题 (共3题；共10分)13. （4分） (2017高二上·中卫期末) 用如图所示的多用电表测量电阻，要用到选择开关K和两个部件S、T．请根据下列步骤完成电阻测量：⑴旋动部件________，使指针对准电流的“0“刻线．⑵将K旋转到电阻挡“×100“的位置．⑶将插入“+”、“﹣”插孔的表笔短接，旋动部件________，使指针对准电阻的________（填“0刻线“或“∞刻线“）．⑷将两表笔分别与侍测电阻相接，发现指针偏转角度过小．为了得到比较准确的测量结果，请从下列选项中挑出合理的步骤，并按________的顺序避行操作，再完成读数测量．A．将K旋转到电阻挡“×1k“的位置B．将K旋转到电阻挡“×10“的位置C．将两表笔的金属部分分别与被测电阻的两根引线相接D．将两表笔短接，旋动合适部件，对电表进行校准．14. （3分） (2017高二上·合肥期末) 如图所示为一个多量程多用电表的简化电路图．单刀多掷开关S 可以与不同接点连接．当S接1 或2 时为________；当S接3或4时为________；当S接5或6时为________（填“电流档”“电压档”“欧姆档”）15. （3分） (2017高二上·黑龙江期末) 在“练习使用多用电表”实验中，某同学进行了如下的操作：（1）用多用电表电阻档测量某一电阻的阻值时，该同学先用大拇指和食指紧捏红黑表笔进行欧姆调零（如图a所示），然后用两表笔接触待测电阻的两端（如图b所示），这两步操作是否合理？________（填“a合理”或“b合理”或“都不合理”）（2）用多用电表电流档测量电路中电流，该同学将选择开关置于直流“50mA”档，连接的电路如图c所示，图中多用电表测定的是________（填甲电阻的电流、乙电阻的电流或总的电流），测得的值是________．参考答案一、选择题 (共12题；共29分)1-1、2-1、3-1、4-1、5-1、6-1、7-1、8-1、9-1、10-1、11-1、12-1、二、实验题 (共3题；共10分)13-1、14-1、15-1、15-2、。

第8节多用电表的原理一、欧姆表1．内部构造：由表头、电源、可变电阻三部分组成．2．原理：欧姆表是依据闭合电路欧姆定律制成的，简单结构如图所示．当红、黑表笔间接入被测电阻R x时，通过表头的电流I＝ER g＋R＋r＋R x．改变R x，电流I随着改变，每个R x值都对应一个电流值，在刻度盘上直接标出与I值对应的电阻值，就可以从刻度盘上直接读出被测电阻的阻值．二、多用电表1．用途：共用一个表头，可分别测量电压、电阻、电流等物理量．2．最简单的多用电表原理图：如图(1)所示，当单刀多掷开关接通1时，可作为电流表使用，接通2时，可作为欧姆表使用，接通3时，可作为电压表使用．3．外部结构名称：如图(2)是一种多用电表外形图，表的上半部分为表盘，下半部分是选择开关，周围标有测量功能的区域及量程．将选择开关旋转到电流挡，多用电表内的电流表电路就被接通，选择开关旋转到电压挡或电阻挡，表内的电压表电路或欧姆表电路就被接通．在不使用时，应把选择开关旋到“OFF”挡，或交流电压最高挡．►基础巩固1．关于多用电表表面上的刻度线，下列说法中错误的是(D)A．直流电流刻度线和直流电压刻度线都是均匀的，可以共用一个刻度B．电阻刻度是不均匀的C．电阻刻度上的零刻度与直流电流的最大刻度线相对应D．电阻刻度上的零刻度与直流电流的最大刻度线不对应．2．(多选)下列说法中正确的是(AB)A．欧姆表的每一挡测量范围都是0到∞B．欧姆表只能用来粗略地测量电阻C．用欧姆表测电阻，指针越接近刻度中央误差越大D．用欧姆表测电阻，指针越靠近刻度右边误差越小解析：由于欧姆表刻度不均匀，只能对电阻粗略地进行测量．3．多用电表调到欧姆挡时，其内部等效电路是下列图中的(C)解析：多用电表调到欧姆挡时，其内部有电源、电流表表头及调零可变电阻，并且黑表笔应与电池的正极相连接，红表笔应与电池的负极相连接，故内部等效电路是C 图．4．利用多用电表不可以测量的物理量是(B)A ．电流B ．电能C ．电压D ．电阻解析：多用电表可以用来测量电流、电压、电阻等，并且每一种测量都有几个量程，当不能测量电能．故选B.5．如图所示为多用电表电阻挡的原理图，表头内阻为R g ，调零电阻为R 0，电池的电动势为E ，内阻为r ，则下列说法中错误的是(C)A ．它是根据闭合电路欧姆定律制成的B ．接表内电池负极的应是红表笔C ．电阻挡对应的“∞”刻度一般在刻度盘的右端D ．调零后刻度盘的中心刻度值是r ＋R g ＋R解析：多用电表是根据闭合电路的欧姆定律制成的，A 对；电流从黑表笔出，红表笔进，B 对；“∞”刻度在刻度盘的左端，C 错；当多用电表指针指在中间位置时，I g 2＝E R g ＋R ＋r ＋R x，I g ＝E R g ＋r ＋R.所以R x ＝R g ＋R ＋r ，即中心刻度值为r ＋R g ＋R ，D 对．6．(多选)欧姆表是由表头、干电池和调零电阻等串联而成的，有关欧姆表的使用和连接，正确的做法是(AC)A．测电阻前要使红黑表笔相接，调节欧姆调零旋钮，使表头的指针指零B．红表笔与表内电池的正极相接，黑表笔与表内电池的负极相连接C．红表笔与表内电池负极相接，黑表笔与表内电池正极相接D．测电阻时，若所选量程相同，表针偏转角度越大，待测电阻值越大解析：测电阻前都要进行欧姆调零，A正确；由欧姆表内部结构可知红表笔与表内电池负极相接，黑表笔与表内电池正极相接，B错误，C正确；测电阻时，若所选量程相同，表针偏转角越大，说明通过表头的电流越大，待测电阻越小，D错误．7．用欧姆表测一个电阻R的阻值，选择旋钮置于“×10”挡，测量时指针指在100与200刻度弧线的正中间，可以确定(C)A．R＝150 ΩB．R＝1 500 ΩC．1 000 Ω＜R＜1 500ΩD．1 500 Ω＜R＜2 000 Ω解析：表盘右疏左密，所以指针指在100与200刻度弧线的正中间，可以确定：1 000 Ω＜R＜1 500 Ω，故选C.►能力提升8．下图所示为一简单欧姆表原理示意图，其中电流表的满偏电流I g＝300 μA，内阻R g＝100 Ω，可变电阻R的最大阻值为10 kΩ，电池的电动势E＝1.5 V，内阻r＝0.5 Ω，图中与接线柱A相连的表笔颜色应是____________色．按正确使用方法测量电阻R x的阻值时，指针指在刻度盘的正中央，则R x＝__________kΩ.若该欧姆表使用一段时间后，电池电动势变小、内阻变大，但此表仍能调零，按正确使用方法再测上述R x，其测量结果与原结果相比将__________(填“变大”、“变小”或“不变”)．解析：由I ＝E R g ＋R ＋r ＋R x 及I g ＝E R g ＋R ＋r，指针指中央，I ＝12I g ＝150 μA ，R x ＝5 k Ω；因欧姆表的内阻变大，同样的电阻值，电流变小，读数变大． 答案：红 5 变大。

高中物理学习材料（灿若寒星**整理制作）1．关于多用电表表面上的刻度线，下列说法中不．正确的是( ) A ．直流电流刻度线和直流电压刻度线都是均匀的，可以共用一刻度 B ．电阻刻度是不均匀的C ．电阻刻度上的零刻度与直流电流的最大刻度线相对应D ．电阻刻度上的零刻度与直流电流的最大刻度线不对应 答案：D2.(2011年金华一中高二测试)在图2－8－11电路中，当合上开关S 后，两个标有“3 V 、1 W ”的灯泡均不发光，用电压表测得U ac ＝U bd ＝6 V ，如果各段导线及接线处均无问题，这说明( )图2－8－11A ．开关S 未接通B ．灯泡L 2的灯丝断了C ．灯泡L 1的灯丝断了D ．滑动变阻器R 电阻丝断了 答案：B3．调整欧姆零点后，用“×10”挡测量一个电阻的阻值，发现表针偏转角度极小，那么正确的判断和做法是( ) A ．这个电阻值很小 B ．这个电阻值很大C ．为了把电阻值测得更准确些，应换用“×1”挡，重新调整欧姆零点后测量D ．为了把电阻值测得更准确些，应换用“×100”挡，重新调整欧姆零点后测量解析：选BD.欧姆表的指针不测量时摆在左边最大阻值处．测量时偏转角度极小，说明阻值相对所选欧姆挡很大，应改换高挡位．4．把一个量程为5 mA 的电流表改装成欧姆表R ×1挡，电流表的内阻是50 Ω，电池的电动势是1.5 V ，经过调零之后测电阻，当欧姆表指针指到满偏的34位置时，被测电阻的阻值是( )A ．50 ΩB ．100 ΩC ．16.7 ΩD ．400 Ω解析：选B.由欧姆表改装原理及闭合电路欧姆定律可得I g ＝E R 内，R 内＝EI g ＝300 Ω，经过调零之后测电阻，当欧姆表指针指到满偏的34位置时，34I g ＝E R 内＋R x，得R x ＝100 Ω.5．实验室有下列器材：A ．电流表(0～100 μA,1.5 kΩ)；B ．电流表(0～1 mA,1 kΩ)；C ．变阻器(0～300 Ω)；D ．变阻器(0～800 Ω)；E ．干电池(1.5 V ，r ＝0)； 现要改装一只欧姆表，从上述备用器材中，电流表应选用________，变阻器应选用________，电源应选用________(填序号)．改装好的欧姆表中心刻度的阻值为________．解析：若选项用A 电流表需要变阻器的最大阻值为R ＝E /I g －1.5 kΩ＝13.5 kΩ.C 、D 两个变阻器都不能用，故不能选A 电流表．若选用B 电流表需要变阻器的最大阻值为R ＝E /I g －1 kΩ＝0.5 kΩ＝500 Ω，D 变阻器可以满足，故电流表选B ，滑动变阻器选D.欧姆表中心刻度的阻值为R 中＝R 内＝E /I g ＝1.5 V/1 mA ＝1.5 kΩ，由于只有一个电源，故电源选E.答案：B D E 1.5 kΩ一、选择题1．用多用电表欧姆挡测电阻，有许多注意事项，下列说法中哪些是错误的( ) A ．测量前必须调零，而且每测量一次电阻都要重新调零 B ．每次换挡后必须电阻调零C ．待测电阻如果是连接在电路中，应把它先与其他元件断开，再进行测量D ．两个表笔要与待测电阻接触良好才能测得较准确，因此，应当用两手分别将两个表笔与电阻两端紧紧捏在一起 解析：选AD.两个表笔要与待测电阻接触良好才能测得较准确，但是，用两手分别将两个表笔与电阻两端紧紧捏在一起，就会将人体电阻连入电路．2．用多用电表欧姆挡(×100)测试三只二极管，其结果依次如图2－8－12①②③所示，关于二极管的说法正确的是( )图2－8－12A ．①是完好的，且a 端为正极B ．②是完好的，且a 端为正极C ．②是完好的，且b 端为正极D ．③是完好的，且b 端为正极解析：选B .由图可知①中正反电阻都是无穷大，二极管是坏的，A 错误．②中正反电阻一个很大，一个较小，二极管是完好的，多用电表中的电流是从负极出来，正极进去，所以a 端为二极管正极，故B 正确，C 错误．③中正反电阻都是较小电阻值，二极管是坏的，D 错误．3．(2011年临沂高二检测)用多用电表测直流电压U 和测电阻R 时，若红表笔插入多用电表的(＋)插孔，则( ) A ．测U 时电流从红表笔流入多用电表，测R 时电流从红表笔流出多用电表 B ．测U 、测R 电流均从红表笔流入多用电表 C ．测U 、测R 电流均从红表笔流出多用电表D ．测U 时电流从红表笔流出多用电表，测R 时电流从红表笔流入多用电表解析：选B.用多用电表测量直流电压U 时，多用电表就是电压表，电流从红表笔流入，黑表笔流出，用多用电表测量电阻R 时，多用电表内部有电源，电流也是从红表笔流入，黑表笔流出，故B 正确，A 、C 、D 错误． 4.(2011年江苏模拟)如图2－8－13中B 为电源，R 1、R 2为电阻，S 为电键．现用多用电表测量流过电阻R 2的电流．将多用电表的选择开关调至直流电流挡(内阻很小)以后，正确的接法是( )图2－8－13A ．保持S 闭合，将红表笔接在a 处，黑表笔接在b 处B ．保持S 闭合，将红表笔接在b 处，黑表笔接在a 处C ．将S 断开，红表笔接在a 处，黑表笔接在b 处D ．将S 断开，红表笔接在b 处，黑表笔接在a 处 答案：C5.如图2－8－14所示电路的三根导线中，有一根是断的，电源、电阻器R 1、R 2及另外两根导线是好的．为了查出断导线，某学生想先用多用电表的红表笔连接在电源的正极a ，再将黑表笔连接在电阻R 1的b 端和R 2的c 端，并观察多用电表指针的示数．在下列选项中，符合操作规程的是( )图2－8－14A ．直流10 V 挡B ．直流0.5 A 挡C ．直流2.5 V 挡D ．欧姆挡解析：选A 。

第二章 恒定电流第8节 多用电表的原理一、选择题1．下列电表中，属于多用电表的是A ．B ．C ．D ．【答案】D【解析】A ．由图示可知，该电表是毫安表，不是多用电表，故A 错误；B ．由图示可知，该电表是电流表，不是多用电表，故B 错误；C ．由图示可知，该电表是电压表，不是多用电表，故C 错误；D ．由图示可知，该表可以测电压、电流、电阻等物理量，该表是多用电表，故D 正确。

2．某人把电流表、干电池和一个定值电阻串联后，两端连接两支测量表笔，做成了一个测量电阻的装置。

两支表笔直接接触时，电流表读数为5.0 mA ，两支表笔与200 Ω的电阻连接时，电流表的读数为3.0 mA 。

现在把表笔与一个未知电阻连接，电流表读数为2.5 mA ，这个未知电阻是多大 A ．100 Ω B ．200 Ω C ．300 Ω D ．400 Ω【答案】C【解析】两表笔短接时：I 1=E R 内=0.005 A ，当接R =200 Ω的电阻时：I 2=1+E R R 内=+200ER 内=0.003 A ，当接未知电阻R x 时：I 3=+R xER 内=0.0025 A ，联立解得：R x =300 Ω，故C 正确，ABD 错误，故选C 。

3．如图为一正在测量中的多用电表表盘。

下列选项读数正确的是A ．直流电压10 V 挡，读数为6.50 V 。

B ．用×100 Ω挡，读数为800 Ω。

C ．直流5 mA 挡，读数为3.50 mA 。

D ．直流10 mA 挡，读数为6.25 mA 【答案】B【解析】A ．如果是用直流电压10 V 档测量电压，由图示表盘可知，其分度值为0.2 V ，读数为：6.60 V ，故A 错误；B ．如果是用×100 Ω档测量电阻，由图示表盘可知，读数为：8×100=800 Ω，故B 正确；C ．如果是直流5 mA 挡，读数为3.30 mA ，故C 错误；D ．如果是用直流电流10 mA 档测量电压，由图示表盘可知，其分度值为0.2 mA ，读数为：6.60 mA ，故D 错误。

第二章8、9基础夯实一、选择题(单选题)1．关于多用电表，下列说法不正确的是( )A．多用电表是电压表、电流表、欧姆表共用一个表头改装而成的B．用多用电表无论是测电压、电流还是测电阻，红表笔的电势都高于黑表笔的电势C．多用电表的电压挡、电流挡靠外部电源提供电流，欧姆挡靠内部电源提供电流D．用多用电表测电压、测电流和测电阻时，电流都是从红表笔流入的答案：B解析：多用电表内只有一个表头。

对于多用电表，电流都是从红表笔流进，从黑表笔流出。

其他测量电流的来源都是外电路提供的，但是欧姆挡和其他挡不同，它是靠内部电源提供电流的，所以A、C、D选项正确，B选项错误。

2．关于多用电表的使用，下列操作正确的是( )A．测电压时，应按图甲连接方式测量B．测电流时，应按图乙连接方式测量C．测电阻时，应按图丙连接方式测量D．测二极管的反向电阻时，应按图丁连接方式测量答案：B解析：测电压时，红表笔应接电势高的点，黑表笔应接电势低的点，所以A错，同理B对；测电阻时，应将电阻从电路中断开，C错；由于黑表笔接的是内部电源的正极，所以测二极管的正向电阻时，黑表笔应接二极管的正极，应按图丁连接方式测量，D错误。

二、非选择题3．如图所示为用多用电表测电路中电流的实验，图中多用电表测定的是________(填“甲电阻”“乙电阻”或“总”)的电流，测得电流的大小是________。

答案：乙电阻 50.0mA解析：由电路中连接情况知，多用电表与乙电阻串联，故测定的是乙电阻的电流。

由图知选择量程为100mA ，故指针指示读数为50.0mA 。

4．(海南省海南中学2020～2020学年高二上学期期中)如图为一正在测量中的多用电表表盘。

(1)如果是用直流2.5V 挡测量电压，则读数为________V 。

(2)如果是用直流5mA 挡测量电流，则读数为________mA 。

(3)如果是用“×100”挡测量电阻，则读数为________Ω。

A级抓基础1. （多选）下列说法中正确的是（）A. 欧姆表的每一挡测量范围都是0到aB. 欧姆表只能用来粗略地测量电阻C. 用欧姆表测电阻，指针越接近刻度中央误差越大D. 用欧姆表测电阻，指针越靠近刻度右边误差越小答案：AB2. 使用多用表的欧姆挡测导体电阻时，如果两手同时分别接触两表笔的金属杆，则造成测量值（）A.比真实值大B.比真实值小C.与真实值相等D.可能比真实值大，也可能小答案：B3•多用电表调到欧姆表时，其内部等效电路正确的是（）答案：C4. 如图是一个将电流表改装成欧姆表的示意图，此欧姆表已经调零，用此欧姆表测一阻4 1值为R的电阻时，指针偏转至满刻度的：处.现用该表测一未知电阻，指针偏转到满刻度的；处,5 5则该电阻的阻值为（）A. 4RB. 5RC. 10RD. 16R解析：当进行电阻调零时，根据闭合电路的欧姆定律，此时欧姆表满偏，即lg= RE.当4I g E | g E测量电阻值为R的电阻时，有J= .设待测电阻的阻值为R',则有；= .联立以5 矗+ R 5 Rs + R上各式解得R = 16R,故选项D正确.答案：DB级提能力5. 用一个满偏电流为 3 mA的电流表改装成欧姆表，调零后用它测量500 Q的标准电阻时，指针恰好指在刻度盘的正中央.当用它测量一个未知电阻时，指针指在 1 mA处，则被测电阻的阻值为（）A. 1 000 QB. 5 000 QC. 1 500 QD. 2 000 Q解析：设欧姆表的内阻为R内，由欧姆定律得3X 10「3A=肯,1.5 X 10「3AE—3所以只内=500 Q, E= 1.5 V .又因为1 X 10—3 A = ，所以1 000 Q，选项A正确.R J+ R（答案：A6. 如图为多用电表欧姆挡的原理图，其中电流表的满偏电流为300卩A,内阻R>= 100 Q,调零电阻的最大阻值R= 50 k Q,串联的固定电阻R）= 50 Q,电池电动势E= 1.5 V，用它测量电阻R，能准确测量的范围是（）A. 30〜80 k QB. 3〜8 k QC. 300 〜800 QD. 30 〜80 Q答案：B7. 如图所示为一简单欧姆表原理示意图，其中电流表的满偏电流l g= 300卩A,内阻R=100 Q,可变电阻R的最大阻值为10 k Q,电池的电动势E= 1.5 V，内阻r = 0.5 Q,图中与接线柱A相连的表笔颜色应是___________ 色.按正确使用方法测量电阻R的阻值时，指针指在刻度盘的正中央，则R = _________ k Q .若该欧姆表使用一段时间后，电池电动势变小、内阻变大，但此表仍能调零，按正确使用方法再测上述R，其测量结果与原结果相比将_____ （选填“变大” “变小”或“不变”）.解析：E E 1由1-珀R+ r + R及1厂珀R+ r，指针指中央，1一2Ig-150卩A，R-5 k Q；因欧姆表的内阻变大，同样的电阻值，电流变小，读数变大.答案：红5变大8. 如图是一个多用电表欧姆挡内部电路示意图•电流表的满偏电流为0.5 mA，内阻为10 Q;电池的电动势为1.5 V，内阻为1 Q;滑动变阻器R0的阻值为0〜5 000 Q.(1) 该欧姆表的刻度值是按电池电动势为1.5 V设置的，当电池的电动势下降到1.45 V,内阻增大到4 Q时仍可调零.调零后F0阻值将变_____________ (选填“大”或“小”)，若测得某电阻阻值为300 Q,则这个电阻的真实值是____________ Q.(2) 若该欧姆表换了一个电动势为 1.5 V、内阻为10 Q的电池，调零后测量某电阻的阻值，其测量结果_________ (选填“偏大” “偏小”或“准确” )•解析：(1)由闭合电路欧姆定律Ig= , E -得，R)=当一R—r，因为式中E变小，r变R+ r + F)I g大，故F)将减小•因为该欧姆表的刻度值是按电池电动势为E= 1.5 V设置的，所以测得某电阻阻值为300 Q时，电流表中的电流I = R+E R,其中甩=£,当电池电动势下降到E'= 1.45E' E，V时，此时欧姆表的内阻甩’=厂.由闭合电路欧姆定律得I = D，［ D ,,解得真实值R'I g F + rF^=290 Q.(2)该欧姆表换了一个电动势为 1.5 V内阻为10 Q的电池，调零后测量某电阻的阻值，其测量结果准确•因为电源的内阻的变化，可以通过调零电阻阻值的变化来抵消.答案：(1)小290 (2)准确会员升级服务第一拨・清北黍神马’有漬华北大学氏方法论课；还有清华学1!向断有的乂母亲述自己求学之路;衝水名梭试卷悄悄的上线了i扫qq领BSKSt不首发课程*很爹人我没告诉他羁I会员口口专車等你来撩■…“。

高中物理人教版选修3-1第二章第8节多用电表的原理同步练习姓名:________ 班级:________ 成绩:________一、选择题 (共8题；共18分)1. （2分）如图所示，电路中有三根导线，其中一根是断的，电源、电阻R1、R2及另外两根导线是好的。

为了查出断导线，某学生想先用多用电表的红表笔连接在电源的正极a，再将黑表笔连接在电阻R1的b端和R2的c 端，并观察多用电表指针的示数。

下列选项中符合操作规程的是（）A . 直流10 V挡B . 直流0.5 A挡C . 直流2.5 V挡D . 欧姆挡2. （2分） (2017高二上·宜昌期末) 如图是一个将电流表改装成欧姆表的电路示意图，此欧姆表已经调零，用此欧姆表测一阻值为R的电阻时，指针偏转至满刻度处，现用该表测一未知电阻，指针偏转到满刻度的处，则该电阻的阻值为（）A . 16RB . 10RC . 5RD . 4R3. （2分） (2019高二上·平遥月考) 如图是一个将电流表改装成欧姆表的示意图，此欧姆表已经调零，用此欧姆表测一阻值为R的电阻时，指针偏转至满刻度4/5处．现用该表测一未知电阻，指针偏转到满刻度的1/5处，则该电阻的阻值为（）A . 4RB . 5RC . 16RD . 10R4. （2分）如果收音机不能正常工作，需要判断干电池是否已经报废，可取出一节干电池用多用电表来测量它的电动势，下列步骤中正确的是（）①把多用电表的选择开关置于交流500 V挡或置于OFF挡；②把多用电表的红表笔和干电池的负极接触，黑表笔与正极接触；③把多用电表的红表笔和干电池的正极接触，黑表笔与负极接触；④在表盘上读出电压值；⑤把多用电表的选择开关置于直流25 V挡；⑥把多用电表的选择开关置于直流5 V挡。

A . ⑤③④①B . ②⑤①④C . ⑥③④①D . ⑥②④①5. （2分）某人把电流表、干电池和一个定值电阻串联后，两端连接两只测量表笔，做成了一个测量电阻的装置．两只表笔直接接触时，电流表读数是4mA，两只表笔与200Ω的电阻连接时，电流表读数是3mA．现在把表笔与一个未知电阻连接时，电流表读数是2mA，则该未知电阻阻值是（）A . 600ΩB . 1200ΩC . 300ΩD . 200Ω6. （2分）电流表的内阻是Rg=200Ω，满刻度电流值是Ig=400μA，现欲把这电流表改装成量程为1.0V的电压表，正确的方法是（）A . 应串联一个0.1Ω的电阻B . 应并联一个0.1Ω的电阻C . 应串联一个2300Ω的电阻D . 应并联一个2300Ω的电阻7. （3分）下列说法正确的是（）A . 一粗细均匀的镍铬丝，横截面直径为d，电阻为R．把它拉制成直径为d/10的均匀细丝后，它的电阻变为100RB . 在电解液中，5.0s内沿相反方向通过液体横截面的正、负离子的电量均为5.0C，则电解液中的电流强度是2AC . 一电流表的满偏电流Ig=1mA，内阻为200Ω．要把它改装成一个量程为0.5A的电流表，则应在电流表上并联一个200Ω的电阻D . 不考虑温度对电阻的影响，一个“220V 40W”的灯泡，接在110V的线路上是的功率为10W8. （3分） (2019高二下·梅县月考) 如图所示，甲是回旋加速器的原理图，乙是研究自感现象的实验电路图，丙是欧姆表的内部电路图，丁图是动圈式话筒的原理图，下列说法正确的是（）A . 甲图是加速带电粒子的装置，其加速电压越大，带电粒子最后获得的速度越大B . 乙图电路开关断开瞬间，灯泡A一定会突然闪亮一下C . 丙图在测量电阻前，需两表笔短接，调节R1使指针指向0D . 丁图利用了电磁感应的原理，声波使膜片振动，从而带动音圈产生感应电流二、填空题 (共2题；共7分)9. （4分） (2018高二上·阜新月考) 一块多用电表的电阻挡有三个倍率,分别是×10，×100，×1000。

2.8多用电表的原理同步练习题一、选择题1.欧姆表是由表头、干电池和调零电阻等串联而成的，有关欧姆表的使用和连接，下列叙述正确的是( )A. 测电阻前要使红、黑表笔相接，调节调零电阻，使表头的指针指零B. 红表笔与笔内电池正极相连接，黑表笔与表内电池负极相连接C. 红表笔与表内电池负极相连接，黑表笔与表内电池正极相连接D. 测电阻时，表针偏转角度越大，待测电阻值越大2.在使用多用电表测电阻时，一同学选用“×10 Ω”挡，调整欧姆零点后测量一电阻的阻值，发现表针向右偏转幅度太大，为了把电阻值测得更准确些，下列判断和做法正确的是( )A. 换用“×1 Ω”挡，直接测量B. 换用“×100 Ω”挡，直接测量C. 换用“×1 Ω”挡，重新调整欧姆零点后测量D. 换用“×100 Ω”挡，重新调整欧姆零点后测量3.如图所示，其中电流表A的量程为0.6A，表盘均匀划分为30个小格，每一小格表示0.02A；R1的阻值等于电流表内阻的12；R2的阻值等于电流表内阻的2倍。

若用电流表A的表盘刻度表示流过接线柱1的电流值，则下列分析正确的是（）A. 将接线柱1、2接入电路时，每一小格表示0.04AB. 将接线柱1、2接入电路时，每一小格表示0.02AC. 将接线柱1、3接入电路时，每一小格表示0.06AD. 将接线柱1、3接入电路时，每一小格表示0.01A4.两只完全相同的电流表，一只改装成电压表，一只改装成电流表，一同学做实验时，误将电压表和电流表串联起接入电路中，则( )A. 两只表的指针都不能偏转B. 两只表的指针偏转角度相等C. 电压表的指针有偏转，电流表的指针几乎不偏转D. 电流表的指针有偏转，电压表的指针几乎不偏转5.如图所示是一欧姆表(多用电表欧姆挡)的结构示意图，虚线框内有欧姆表的内部电路，红、黑表笔分别插入正、负插孔，虚线框内的欧姆表的内部电路图正确的是( )6. 如图所示为多用电表电阻的原理图，表头内阻为R g，调零电阻为R0，电池的电动势为E，内阻为r，则下列说法中错误的是（）A．它是根据闭合电路欧姆定律制成的，并且由G表改装的B．接表内电池负极的应是红表笔，测量时遵循“红进黑出”原则C．电阻挡对应的刻度不均匀，且“∞”刻度一般在刻度盘的右端D．每次换电阻倍率挡时，都需重新欧姆调零，调零后刻度盘中央刻度值是r+R g+R07.下列关于多用电表电阻挡的说法中，正确的是( )A. 表盘刻度是不均匀的，从零刻度处开始，刻度值越大处，刻度越密B. 红表笔是与表内的电源的正极相连的C. 测电阻时，首先要把红、黑表笔短接进行调零，然后再去测电阻D. 为了减小误差，应尽量使指针指在中间刻度附近8.如图是一个将电流表改装成欧姆表的示意图，此欧姆表已经调零，用此欧姆表测一阻值为R的电阻时，指针偏转至满刻度45处．现用该表测一未知电阻，指针偏转到满刻度的15处，则该电阻的阻值为( )A. 4RB. 5RC. 10RD. 16R9.如图所示是简化的多用电表的电路图．选择开关S与不同接点连接，就组成不同的电表，下说法中的正确说法是( )A. S与1、2连接时，多用电表就成了电流表，且前者量程较大B. S与5、6 连接时，多用电表就成了电流表，且前者量程较大C. S与5、6连接时，多用电表就成了电压表，且前者量程较大D. S与3、4连接时，多用电表就成了欧姆表10.用多用电表欧姆挡测电阻，有许多注意事项，下列说法中哪些是错误的( )A. 测量前必须调零，而且每测量一次电阻都要重新调零B. 每次换挡后必须电阻调零C. 待测电阻如果是连接在电路中，应把它先与其他元件断开，再进行测量D. 两个表笔要与待测电阻接触良好才能测得较准确，因此，应当用两手分别将两个表笔与电阻两端紧紧捏在一起11.用多用电表欧姆挡(×100)测试三只二极管，其结果依次如图①②③所示，关于二极管的说法正确的是( )A. ①是完好的，且a端为正极B. ②是完好的，且a端为正极C. ②是完好的，且b端为正极D. ③是完好的，且b端为正极12.用多用电表测直流电压U和测电阻R时，若红表笔插入多用电表的(＋)插孔，则( )A. 测U时电流从红表笔流入多用电表，测R时电流从红表笔流出多用电表B. 测U、测R电流均从红表笔流入多用电表C. 测U、测R电流均从红表笔流出多用电表D. 测U时电流从红表笔流出多用电表，测R时电流从红表笔流入多用电表13.如图中B为电源，R1、R2为电阻，S为开关．现用多用电表测量流过电阻R2的电流．将多用电表的选择开关调至直流电流挡(内阻很小)以后，正确的接法是( )A. 保持S闭合，将红表笔接在a处，黑表笔接在b处B. 保持S闭合，将红表笔接在b处，黑表笔接在a处C. 将S断开，红表笔接在a处，黑表笔接在b处D. 将S断开，红表笔接在b处，黑表笔接在a处14.如图所示电路的三根导线中，有一根是断的，电源、电阻器R1、R2及另外两根导线是好的．为了查出断导线，某学生想先用多用电表的红表笔连接在电源的正极a，再将黑表笔连接在电阻R1的b端和R2的c端，并观察多用电表指针的示数．在下列选项中，符合操作规程的是( )A. 直流10 V挡B. 直流0.5 A挡C. 直流 2.5 V挡D. 欧姆挡15.如图为多用电表欧姆挡的原理示意图，其中电流表的满偏电流为300 μA，内阻r g=100 Ω，调零电阻最大阻值R=50 kΩ，串联的固定电阻R0=50 Ω，电池电动势E＝1.5 V，用它测量电阻R x，能较准确测量的阻值范围是( )A. 30 kΩ～80 kΩB. 3 kΩ～8 kΩC. 300 kΩ～800 kΩD. 3 000 kΩ～8 000 kΩ16.一只多用电表有4个欧姆挡，分别为×1、×10、×100、×1 k，欧姆挡表盘的中间刻度值为“15”．现用它来测量一未知电阻的阻值，先将选择开关置于“×100”挡处，接着将红表笔和黑表笔接触，发现表针指在“0”处，然后进行测量，结果发现表针指在欧姆挡刻度值为“200”的刻度线附近，为了使测量结果更准确，必须换挡并重新测量，下列说法正确的是( )A. 必须将选择开关改为置于“×10”挡处B. 必须将选择开关改为置于“×1”挡处C. 换挡之后必须重新调零才能进行测量D. 换挡之后不必重新调零就能进行测量17.如图所示，为万用表欧姆挡的内部电路，a、b为表笔插孔，下列说法中正确的是( )A.a孔插红表笔B. 表盘刻度是均匀的C. 用×100 Ω挡测量时，若指针指在0 Ω附近，则应换用×1 kΩ挡D. 测量“220 V 100 W”的泡的电阻，会发现测量的电阻比484 Ω小得多18.一个多用电表的电池已使用很久了，但是转动调零旋钮时，仍可使表针调至零欧姆刻度．这时测量出的电阻值R测与所测电阻的真实值R真相比较，下列说法中正确的是( )A.R测=R真B. R测>R真C. R测<R真D. 无法判断二、填空题19.如图甲，是一个简易的多用电表简化电路图，作为电压表使用时，选择开关应接________；作为欧姆表使用时，选择开关应接________ （填“1”、“2”或“3”）；使用时，电流一定从________端流入多用电表（填“A”或“B”）．20.游标为20分度(测量值可准确到0.05 mm)的卡尺示数如图所示，两测脚间狭缝的宽度为________ mm；如图所示是学生实验用的多用电表刻度盘，当选用量程为50 V的直流电压档测量电压时，表针指于图示位置，则所测电压为________ V；若选用倍率为“×100”的电阻档测电阻时，表针也指于同一位置，则所测电阻的阻值为________Ω.21.图为一正在测量中的多用电表表盘．a.如果是用×10 Ω挡测量电阻，则读数为________Ω.b.如果是用直流10 mA挡测量电流，则读数为________ A.c.如果是用直流5 V挡测量电压，则读数为________ V.22.（1）用多用电表的欧姆挡测量阻值约为几十kΩ的电阻R x，以下给出的是可能的操作步骤，其中S为选择开关，P为欧姆挡调零旋钮，把你认为正确步骤前的字母按合理的顺序填写在横线上________．a．将两表笔短接，调节P使指针对准刻度盘上欧姆挡的零刻度，断开两表笔b．将两表笔分别连接到被测电阻的两端，读出R x的阻值后，断开两表笔c．旋转S使其尖端对准欧姆挡×1 kd．旋转S使其尖端对准欧姆挡×100e．旋转S使其尖端对准OFF挡，并拔出两表笔（2）正确操作后，多用电表的指针位置如图所示，此被测电阻R x的阻值约为________Ω.25.如图是一个多用表欧姆档内部电路示意图。

高中物理学习材料（马鸣风萧萧**整理制作）第八节多用电表的原理第九节实验：练习使用多用电表建议用时实际用时满分实际得分45分钟100分一、选择题（本题包括2小题，每小题给出的四个选项中，有的只有一个选项正确，有的有多个选项正确，全部选对的得10分，选对但不全的得6分，有选错或不选的得0分，共20分）1.关于多用电表的使用，下列说法不正确的是( )A.待测电阻不跟别的元件断开，其测量值将偏大B.测量电阻时，用两手碰表笔的金属杆，其测量值偏小C.测量电阻时，如果电路不和电源断开，可能出现烧坏表头的情况D.用多用电表测量60 W灯泡的电阻，其阻值比用额定电压和额定功率算出的电阻大2.实验课上，老师在实验桌上摆放了晶体二极管、电阻、电容器各一只，性能均正常，要求某实验小组用多用电表对以上三元件加以区分.该小组的做法是：将多用电表的选择开关拨“R×100”挡，分别测它们的正负电阻加以区别：测甲元件时，R正＝R反＝0.5 kΩ；测乙元件时，R正＝0.5 kΩ，R反＝100 kΩ；测丙元件时，开始指针偏转到0.5 kΩ，接着读数逐渐增大，最后停在100 kΩ上，则甲、乙、丙三个元件分别是( )A.电容器、电阻、二极管B.电阻、电容器、二极管C.电阻、二极管、电容器D.二极管、电阻、电容器二、填空题（本题共5小题，共80分）3.(10分)根据要求填空：(1)图1甲所示为多用电表的示意图，其中S、K、T为三个可调节的部件，现用此多用电表测量一阻值约为20 Ω～30 Ω的定值电阻，测量的某些操作步骤如下：①调节可调部件，使电表指针停在位置；②调节可调部件K，使它的尖端指向位置；③将红、黑表笔分别插入“＋”、“－”插孔，笔尖相互接触，调节可调部件，使电表指针指向位置.(2)在用多用电表测量另一电阻的阻值时，电表的读数如图乙所示，该电阻的阻值为Ω. 4.（10分）(2009·全国卷Ⅱ)某同学利用多用电表测量二极管的反向电阻.完成下列测量步骤：(1)检查多用电表的机械零点.(2)将红、黑表笔分别插入正、负表笔插孔，将选择开关拨至电阻测量挡适当的量程处.(3)将红、黑表笔，进行欧姆调零.(4)测反向电阻时，将表笔接二极管正极，将表笔接二极管负极，读出电表示数. (5)为了得到准确的测量结果，应让电表指针尽量图1指向表盘(选填“左侧”“右侧”或“中央”)；否则，在可能的条件下，应重新选择量程，并重复步骤(3)、(4).(6)测量完成后，将选择开关拨向位置.5.（14分）一多用电表的电阻挡有三个倍率，分别是×1、×10、×100.用×10挡测量某电阻时，操作步骤正确，发现表头指针偏转角度很小，为了较准确地进行测量，应换到挡，如果换挡后立即用表笔连接待测电阻进行读数，那么缺少的步骤是；若补上该步骤后测量，表盘的示数如图2所示，则该电阻的阻值是Ω.图2若将该表的选择开关置于1 mA挡测电流，表盘示数仍如图2所示，则被测电流为mA；若用直流15 V挡测量电压，则读数为V.6.（14分）(2010·江苏模拟)某同学想用以下器材组装一只欧姆表，并比较精确地测量一只电阻的阻值(约几千欧).A.电流计，满偏电流为1 mA，内阻为20 ΩB.电流计，满偏电流为0.6 A，内阻为5 ΩC.电动势15 V、内阻5 Ω的直流电源D.电动势3 V、内阻3 Ω的直流电源E.最大阻值为5000 Ω的滑动变阻器F.最大阻值为100 Ω的滑动变阻器(1)以上器材应选用(填字母)，并在下面的方框内画出所组装的欧姆表的内部电路结构图.(2)欧姆表调零后，滑动变阻器被接入电路部分的阻值为Ω.(3)若用此欧姆表测量电阻，发现指针指在满偏电流的三分之一处，则此电阻的阻值约为Ω.(4)如果电池长期未用，导致内阻增大，电动势基本不变，且仍然能正常调零，这将导致测量的结果.(选填“偏大”“偏小”或“准确”)7.（14分）测量一只量程已知的电压表的内阻，器材如下：A.待测电压表(量程3 V，内阻未知)一块B.电流表(量程3 A，内阻0.01 Ω)一块C.定值电阻(阻值5 kΩ，额定电流0.5 A)一个D.电池组(电动势小于3 V，内阻可忽略)一个E.多用电表一块F.开关两只G.导线若干有一同学利用上面所给器材，进行如下实验操作：(1)用多用电表进行粗测：多用电表的电阻挡有3种倍率，分别是×100 Ω、×10 Ω和×1 Ω.该同学选择×10 Ω倍率，用正确的操作方法测量时，发现指针偏转角度太小.为了较准确地进行测量，应选择倍率.换挡后，应注意.若重新测量的结果如图3所示，那么测量结果大约是.(2)为了更准确地测出该电压表内阻的大小，该同学设计了如图4甲、乙所示的实验电路.你认为其中较合理的是(选填“甲”或“乙”)电路，其理由是.图4(3)用你选择的电路进行实验时，需要直接测量的物理量是；用上述所测各量表示电压表内阻，其表达式应为R V＝.8.（18分）(2010·河源月考)(1)多用电表是实验室和生产实际中常用的仪器.使用多用电表进行了两次测量，指针所指的位置分别如图5中a、b所示.若选择开关处在“×10 Ω”的欧姆挡时指针位于a，则被测电阻的阻值是Ω.若选择开关处在“直流电压2.5 V”挡时指针位于b，则被测电压是V.图5(2)如图6甲所示为一黑箱装置，盒内有电源、电图3阻等元件，a、b为黑箱的两个输出端.①为了探测黑箱，某同学进行了以下几步测量：A.用多用电表的欧姆挡测量a、b间的电阻；B.用多用电表的电压挡测量a、b间的输出电压；C.用多用电表的电流挡测量a、b间的输出电流.你认为以上测量中不妥的有：(填序号).②含有电源的黑箱相当于一个“等效电源”，a、b是等效电源的两极.为了测定这个等效电源的电动势和内阻，该同学设计了如图6乙所示的电路，调节变阻器的阻值，记录下电压表和电流表的示数，并在方格纸上建立了U-I坐标，根据实验数据画出了坐标点，如图6丙所示.请你做进一步处理，并由图求出等效电源的电动势E＝V，内阻r＝Ω.图6③由于电压表和电流表的内阻会产生系统误差，则采用此测量电路所测得的电动势与实际值相比，测得的内阻与实际值相比(选填“偏大”“偏小”或“相同”).第八节多用电表的原理第九节实验：练习使用多用电表得分：一、选择题二、填空题3．（1）（2）4.5.6.7.8.第八节 多用电表的原理第九节 实验：练习使用多用电表参考答案一、 选择题1.AD 解析：待测电阻不跟别的元件断开，待测电阻可能是与其他元件并联，测量值可能偏小；测电阻 时两手碰表笔的金属杆，人体电阻与待测电阻并联，测量值偏小；测量电阻时，如果电路不和电源断开，欧姆表两端的电压可能过大，从而烧坏电表；用多用电表测量灯泡的电阻，测量的是灯泡不发光时的电阻，灯泡用额定电压和额定功率计算出的电阻是灯泡正常发光时的电阻，灯泡正常发光时温度很高，电阻较大.符合题意的选项为A 、D.2.C 解析：甲元件的正、反向电阻相同，说明甲为定值电阻；乙元件的正向电阻很小，反向电阻很大， 说明乙为二极管；测丙元件时，电阻增大过程，是给电容器的充电的过程，充电完成后，电容器阻值很大，故丙为电容器.C 项正确. 二、填空题3．(1)①S A 、V 的零位 ②×1 Ω挡 ③T 右端欧姆挡零位 (2)2.0×104解析：(1)图甲中，①S 为机械 调零旋钮，调节指针停在左边A 、V 的零位位置.②由题设条件知待测电阻约为20 Ω～30 Ω，选用×1 Ω挡， 指针可在中间13刻度线.③测量电阻以前，红、黑表笔插入“＋”、“－”插孔后，笔尖接触(短接)调节欧姆调零旋钮T ，使指针指在右端欧姆挡刻度线的零位.(2)测另一未知电阻时，由题图乙看出选挡旋钮K 指在欧姆挡×1 k 位置，指针示数为20，可知该电阻值为20.0×1 kΩ＝2.0×104 Ω.4.(3)短接 (4)红 黑 (5)中央 (6)OFF(或交流电压最高挡)解析：(3)将红、黑表笔短接，使指针指在欧姆表盘的零刻度线处，表示外测电阻为零，称为欧姆调零.(4)将选择开关拨向欧姆挡，即接通表内电源，此时，红表笔接内电源的负极，黑表笔接内电源的正极，因此，测二极管反向电阻时，应将红表笔接二极管的正极，黑表笔接二极管的负极. (5)使用欧姆表测电阻时，指针指在“中央”附近较精确.(6)测量完毕，应将选择开关拨离欧姆挡，以切断内电源.为了保护多用电表，应将选择开关拨到OFF 位置或交流电压最高挡.5.×100 重新进行欧姆调零 2.2×103(或2.2 k)0.40 6.0解析：表头指针偏转角度小，说明测量电阻的阻值偏大，应选择大倍率的×100挡，换挡后必须重新进行欧姆调零，由题图所示刻度可读出被测量电阻的阻值为2.2×103Ω.电流为110mA×4.0＝0.40 mA ，电压为15250V×100.0＝6.0 V.6.(1)ADE (2)2977 (3)6000 (4)准确解析：(1)选取器材要能够满足欧姆表调零的要求，即：I ＝ER+Rg +r，调节滑动变阻器的滑片时，当滑动变阻器的阻值最大时，电流应小于电流表的满偏电流I g ，综合考虑应选A 、D 、E.欧姆表的内部电路结构图如图7所示. (2)欧姆表调零时，由闭合电路欧姆定律得：E ＝I g (r ＋R g ＋R )，代入数据解得：R ＝2977Ω.(3)测量电阻时，由闭合电路欧姆定律得：E ＝I (R ＋R g ＋r ＋R x )，由题意得I ＝I g /3，代 入数据解得：R x ＝6000 Ω.(4)由于电池的电动势不变，根据上面的分析可知，测量的结果准确.7.(1)×100 Ω 重新进行欧姆调零 3 kΩ(2)乙 因为甲图中流过电流表的电流太小，读数误差较大(3)S 2闭合前后电压表的读数U 1、U 2 U 1R /(U 2－U 1)解析：(1)指针偏角较小，说明所选量程较小，应选用较大的挡位，即选×100，测量结果为3 kΩ.(2)电压表内阻太大，甲图中流过电流表的电流太小，读数误差较大，故选乙图. (3)在乙图中，先闭合S 1，测出S 2闭合前后电压表的读数分别为U 1、U 2，则U 2近似等 于电源的电动势.所以有：U1R V=U 2−U 1R，解得：R V ＝U 1RU1−U 2.图78.(1)500 2.0 (2)①AC ②1.45 0.75 ③偏小偏小解析：(1)从题图中可以看出指针位于a时，示数为50，被测电阻的阻值为50×10 Ω＝500 Ω；从题图中可以看出指针位于b时，所测电压为2.0 V.(2)①A中不能用欧姆挡直接测量含电源电路的电阻；C中可能会造成短路，不能用多用电表的电流挡直接测量a、b间的输出电流.②作出等效电源的U-I图线，如图8所示，把图线延长得出在U轴上的截距为1.45，即等效电源的电动势为1.45 V，求出图线斜率的绝对值为0.75，即等效电源的内阻为0.75 Ω.③考虑电压表内阻的影响，采用此测量电路所测得的电动势与内阻都偏小.图8。

人教版高二物理选修3-1第二章第八节多用电表每课一练含答案C.直流2.5V挡D.欧姆挡二、非选择题(本题共3小题,共26分。

需写出规范的解题步骤)6.(8分)(1)使用多用电表粗测某一电阻,操作过程分以下四个步骤,请把第②步的内容填在相应的位置上:①将红、黑表笔分别插入多用电表的“+”“-”插孔,选择开关置于电阻×100挡。

②___________________________________________________。

③把红黑表笔分别与电阻的两端相接,读出被测电阻的阻值。

④将选择开关置于交流电压的最高挡或“OFF”挡。

(2)若上述第③步中,多用电表的示数如图所示,则粗测电阻值为________Ω。

7.(9分)(2019·宿州高二检测)用如图所示的多用电表测量电阻,要用到选择开关K和两个部件S、T。

请根据下列步骤完成电阻测量:(1)旋动部件________,使指针对准电流的“0”刻线。

(2)将K旋转到电阻挡“×100”的位置。

(3)将插入“+”“-”插孔的表笔短接,旋动部件________,使指针对准电阻的______(选填“0刻线”或“∞刻线”)。

(4)将两表笔分别与待测电阻相接,发现指针偏转角度过小,为了得到比较准确的测量结果,请从下列选项中挑出合理的步骤,并按________的顺序进行操作,再完成读数测量。

A.将K旋转到电阻挡“×1 k”的位置B.将K旋转到电阻挡“×10”的位置C.将两表笔的金属部分分别与被测电阻的两根引线相接D.将两表笔短接,旋动合适部件,对电表进行校准8.(9分)如图甲所示为欧姆表的电路原理图,G为满偏电流I g=200μA的电流表,表头内阻为R g,R0为定值电阻,R P是调零电阻,表内电源电动势E=1.5V,内阻为r。

图乙是表盘的电阻刻度,B为A、C的中点。

试分析确定A、B、C三点刻度的电阻值。

答案与解析1.【解析】选A、D。
