【CN109699457A】可拆卸压力补偿式滴头【专利】

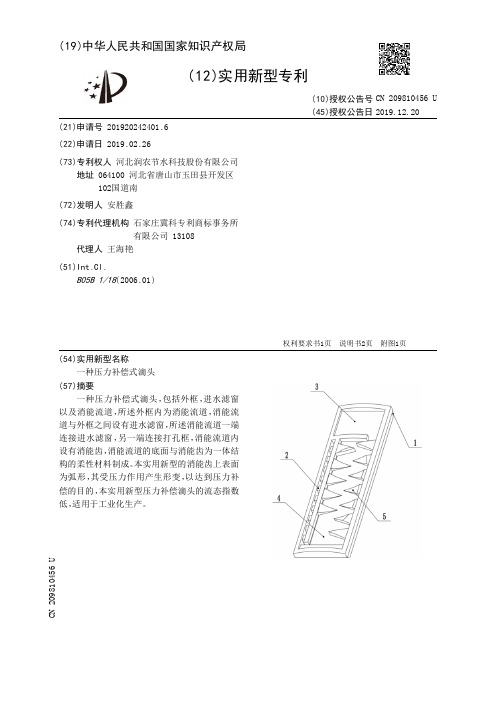

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920242401.6(22)申请日 2019.02.26(73)专利权人 河北润农节水科技股份有限公司地址 064100 河北省唐山市玉田县开发区102国道南(72)发明人 安胜鑫　(74)专利代理机构 石家庄冀科专利商标事务所有限公司 13108代理人 王海艳(51)Int.Cl.B05B 1/18(2006.01)(54)实用新型名称一种压力补偿式滴头(57)摘要一种压力补偿式滴头，包括外框，进水滤窗以及消能流道，所述外框内为消能流道，消能流道与外框之间设有进水滤窗，所述消能流道一端连接进水滤窗，另一端连接打孔框，消能流道内设有消能齿，消能流道的底面与消能齿为一体结构的柔性材料制成。

本实用新型的消能齿上表面为弧形，其受压力作用产生形变，以达到压力补偿的目的，本实用新型压力补偿滴头的流态指数低，适用于工业化生产。

权利要求书1页 说明书2页 附图1页CN 209810456 U 2019.12.20C N 209810456U1.一种压力补偿式滴头，包括外框（1），进水滤窗（2）以及消能流道（4），其特征在于，所述外框（1）内为消能流道（4），消能流道（4）与外框（1）之间设有进水滤窗（2），所述消能流道（4）一端连接进水滤窗（2），另一端连接打孔框（3），消能流道（4）内设有消能齿（5），消能流道（4）的流道底面（7）与消能齿（5）为一体结构，并且流道底面（7）与消能齿（5）采用柔性材料。

2.根据权利要求1所述的一种压力补偿式滴头，其特征在于，所述消能齿（5）的齿上表面（6）为弧形，消能齿（5）的齿背（8）与流道底面（7）垂直，齿上表面（6）的一端连接齿背（8）的上沿，另一端连接流道底面（7）的中心。

3.根据权利要求2所述的一种压力补偿式滴头，其特征在于，所述消能齿（5）的齿上表面（6）为x²/a²+y²/b²=1的椭圆长轴端弧面，其中a>0，b>0且 a²取值为5~8，b²取值为12~20。

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 201910380411.0(22)申请日 2019.05.08(71)申请人 江苏师范大学地址 221000 江苏省徐州市铜山区上海路101号(72)发明人 朱君健　张琦　佘超　徐双　(74)专利代理机构 南京经纬专利商标代理有限公司 32200代理人 周敏(51)Int.Cl.A01G 25/02(2006.01)B01D 35/02(2006.01)(54)发明名称一种防堵塞滴灌滴头(57)摘要一种防堵塞滴灌滴头，包括连接块，所述连接块的上表面包括连接板、第一管道、滴灌机构、过滤机构、第一固定块和第二固定块，所述连接块的上表面与连接板的底部固定连接，所述第一管道的表面和滴灌机构的表面均与连接板的内壁固定连接。

该防堵塞的农用滴灌装置，滤网对水中的杂质起到过滤作用，将水中的杂质过滤出来，并杂质储存在第二管道内，防止杂质进入滴管内，导致滴管堵塞，同时，在对第二管道内的杂质进行清理时，拉动固定环，使固定环退出第一管道和第三管道表面，进而将第二管道取出，便于对第二管道内的杂质进行清理。

权利要求书1页 说明书3页 附图4页CN 109997659 A 2019.07.12C N 109997659A权　利　要　求　书1/1页CN 109997659 A1.一种防堵塞滴灌滴头，包括连接块(1)，所述连接块(1)的上表面包括连接板(2)、第一管道(3)、滴灌机构(4)、过滤机构(5)、第一固定块(6)和第二固定块(7)，其特征在于：所述连接块(1)的上表面与连接板(2)的底部固定连接，所述第一管道(3)的表面和滴灌机构(4)的表面均与连接板(2)的内壁固定连接，所述过滤机构(5)的左右两侧分别与第一管道(3)的右侧和滴灌机构(4)的左侧滑动连接，所述第一管道(3)的表面和滴灌机构(4)的表面均与过滤机构(5)的内壁滑动连接，所述第一管道(3)的表面和第一固定块(6)靠近第一管道(3)的一侧固定连接，所述滴灌机构(4)的表面与第二固定块(7)靠近滴灌机构(4)的一侧固定连接，所述第一固定块(6)的表面和第二固定块(7)的表面均与过滤机构(5)的内壁滑动连接。

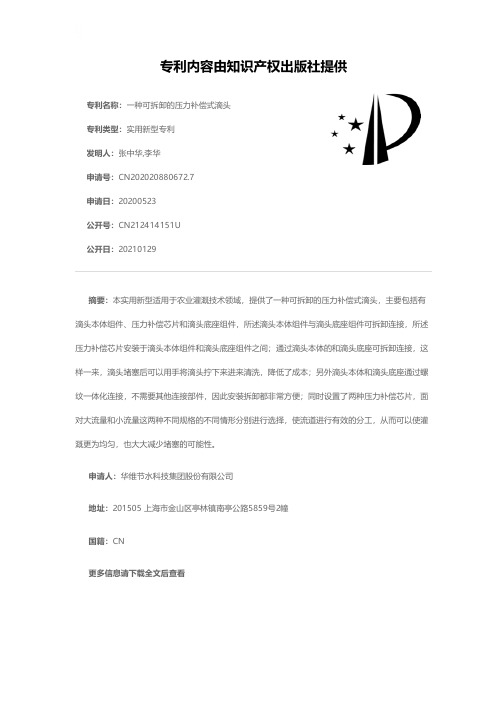

专利名称：一种可拆卸的压力补偿式滴头专利类型：实用新型专利
发明人：张中华,李华
申请号：CN202020880672.7
申请日：20200523
公开号：CN212414151U
公开日：
20210129
专利内容由知识产权出版社提供
摘要：本实用新型适用于农业灌溉技术领域，提供了一种可拆卸的压力补偿式滴头，主要包括有滴头本体组件、压力补偿芯片和滴头底座组件，所述滴头本体组件与滴头底座组件可拆卸连接，所述压力补偿芯片安装于滴头本体组件和滴头底座组件之间；通过滴头本体的和滴头底座可拆卸连接，这样一来，滴头堵塞后可以用手将滴头拧下来进来清洗，降低了成本；另外滴头本体和滴头底座通过螺纹一体化连接，不需要其他连接部件，因此安装拆卸都非常方便；同时设置了两种压力补偿芯片，面对大流量和小流量这两种不同规格的不同情形分别进行选择，使流道进行有效的分工，从而可以使灌溉更为均匀，也大大减少堵塞的可能性。

申请人：华维节水科技集团股份有限公司
地址：201505 上海市金山区亭林镇南亭公路5859号2幢
国籍：CN
更多信息请下载全文后查看。

专利名称：新型压力补偿滴头专利类型：实用新型专利
发明人：林冬长
申请号：CN200920181493.8申请日：20091130
公开号：CN201579137U
公开日：
20100915
专利内容由知识产权出版社提供
摘要：本实用新型公开一种新型压力补偿滴头，是由滴头本体组成，其中滴头本体呈圆柱形，其上设有网式入水口，该入水口与滴头本体上的迷宫式流道相通，迷宫式流道的出水口与出水主流道相通。

迷宫式流道是滴头本体表面布满的许多不规则的长流道，迷宫式流道为双管道，最长可达到100毫米以上，网式入水口是由多个喇叭型小口构成。

迷宫式流道的出水口处设有紊流道，紊流道内设有相互错开的阴流片。

水流从网式入水口进入到迷宫式流道，从迷宫流道出来的水进入紊流道，最后进入主流道通过密封的壁管，进入压力调节区弹性膜片最后由滴孔滴出，具有结构合理、滴水通畅、能补偿压力等优点。

申请人：厦门翔丰节水设备有限公司
地址：361000 福建省厦门市翔安区马巷镇郑坂村村东社92号
国籍：CN
代理机构：厦门市诚得知识产权代理事务所
代理人：方惠春
更多信息请下载全文后查看。

[19]中华人民共和国国家知识产权局[12]实用新型专利说明书[11]授权公告号CN 2684555Y [45]授权公告日2005年3月16日[21]ZL 专利号200320128984.9[22]申请日2003.12.24[21]申请号200320128984.9[73]专利权人邹苏云地址300181天津市河西区黄埔南路育红新里16号501[72]设计人邹苏云 [74]专利代理机构天津德赛律师事务所代理人董一宁[51]Int.CI 7A01G 25/06权利要求书 1 页 说明书 2 页 附图 5 页[54]实用新型名称压力补偿式滴灌带[57]摘要一种压力补偿式滴灌带，包括带体，其特征在于：在带体内具有贯穿带体的勾槽形流道；在带体上依次交错设置若干个进水口和出水口，且出水口处为可与出水口紧密配合的舌盖形结构。

本实用新型的优点是：1.灌水均匀。

2.防止内部堵塞。

3.防止倒吸。

4.易于缠绕，便于运输、收藏。

5.节水效率高，运行成本低。

6.本方案的滴灌带加工工艺简单，适于工业化批量生产。

7.本实用新型可长期可靠地埋在地表下工作，实现了节水率极高的地下滴灌，并使滴灌带免于紫外线带来的老化，延长使用寿命。

200320128984.9权 利 要 求 书第1/1页 1、一种压力补偿式滴灌带，包括带体，其特征在于：在带体内具有贯穿带体的勾槽形流道；在带体上依次交错设置若干个进水口和出水口，且出水口处为可与出水口紧密配合的舌盖形结构。

2、根据权利要求1所述的压力补偿式滴灌带，其特征在于：上述勾槽形流道可以为弧形。

3、根据权利要求1所述的压力补偿式滴灌带，其特征在于：上述勾槽形流道可以为梯形。

200320128984.9说 明 书第1/2页压力补偿式滴灌带所属领域：本实用新型属于一种灌溉设备，特别涉及一种压力补偿式滴灌带。

背景技术：国内现有的滴灌管和滴灌带多数都带有复杂的迷宫式流道和微小的开放式出水口，这就带来了难以解决的世界性的滴灌产品堵塞问题。

专利名称：冲力式自动清洗压力补偿滴头专利类型：实用新型专利
发明人：徐祥佑,徐奇
申请号：CN201220681489.X
申请日：20121212
公开号：CN202983926U
公开日：
20130612
专利内容由知识产权出版社提供
摘要：本实用新型涉及一种冲力式自动清洗压力补偿滴头，包括陀螺形的本体，本体上下分别设有进水管和出水管，在本体内设有一个腔体，腔体内设置一用于控制水流速率的硅片，在出水管一端设有一根用于控制硅片不会发生偏移的定位柱，定位柱一端与硅片相连，另一端设置在出水管中。

具有实用性强、结构简单、能自动进行压力补偿同时保证了滴头的使用寿命的特点。

申请人：徐奇
地址：512500 广东省韶关市始兴县顿岗镇贤丰村下菓组025号
国籍：CN
代理机构：韶关市雷门专利事务所
代理人：周胜明
更多信息请下载全文后查看。

专利名称：一种压力补偿器
专利类型：发明专利
发明人：龚会萍,孙会敏,刘振申请号：CN201910934758.5申请日：20190929
公开号：CN110671569A
公开日：
20200110
专利内容由知识产权出版社提供
摘要：本发明涉及管道配件技术领域，具体的说是一种压力补偿器，包括轴向伸缩机构、偏向伸缩结构、连接盘和紧固盘，轴向伸缩机构的两侧均设有偏向伸缩结构，相邻轴向伸缩机构和偏向伸缩结构之间通过连接盘连接，本发明所述的一种压力补偿器，通过轴向伸缩机构的设置，波纹管为管状弹性敏感元件，可将压力补偿器受到的轴向力转化为位移量，可满足管路热胀冷缩等原因造成的轴向位移要求，且由紧固螺栓、橡胶垫环和外延边连接波纹管和二号法兰盘，组合波纹管操作方便，通过输气机构的设置，偏向伸缩结构的设置，由一号螺杆、二号螺母、万向节和二号螺杆连接一号法兰盘和紧固盘，可调整一号法兰盘和紧固盘之间的轴向力。

申请人：龚会萍
地址：230000 安徽省合肥市高新区西二环与望江西路交叉口新塘家园7栋1045
国籍：CN
更多信息请下载全文后查看。

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 201910122592.7(22)申请日 2019.02.18(71)申请人 干任坚地址 435400 湖北省黄冈市武穴市余川镇王宪村三组26号(72)发明人 干任坚　(51)Int.Cl.A01G 25/02(2006.01)(54)发明名称一种利用水流和水压来防止堵塞的滴灌滴头(57)摘要本发明提供了一种利用水流和水压来防止堵塞的滴灌滴头，包括壳体、缓流腔、凸轮、滤网、增速腔、叶轮、顶针、出水孔、活塞、备用出水孔，壳体的内部开设有缓流腔，缓流腔的底部开设出水孔和空腔，空腔内部滑动连接有活塞，空腔的一侧面开设有备用出水孔，壳体的中段开设有叶轮腔，叶轮腔的内部转动连接有转轴，转轴的中段固定连接有叶轮，转轴的左右两端面均固定连接有凸轮，连接板的底部固定连接有顶针，壳体的顶部开设有增速腔。

本发明因顶针与凸轮的配合设置，当叶轮被水流推动时，凸轮进行旋转，由于凸轮属于偏心轮，所以顶针会出现有规律的上下移动，从而顶针对出水孔进行抽插疏导，保证出水孔不会被杂物堵塞或者结冰。

权利要求书1页 说明书3页 附图4页CN 109601338 A 2019.04.12C N 109601338A权　利　要　求　书1/1页CN 109601338 A1.一种利用水流和水压来防止堵塞的滴灌滴头，包括壳体（1）、缓流腔（2）、连接板（3）、凸轮（4）、挡板（5）、滤网（6）、增速腔（7）、叶轮腔（8）、叶轮（9）、转轴（10）、第一弹簧（11）、顶针（12）、出水孔（13）、空腔（14）、第二弹簧（15）、活塞（16）、备用出水孔（17），其特征在于，所述壳体（1）的内部开设有缓流腔（2），所述缓流腔（2）的底部开设出水孔（13）和空腔（14），所述空腔（14）内部滑动连接有活塞（16），所述活塞（16）的底部固定连接有第二弹簧（15），所述第二弹簧（15）的底部固定连接在空腔（14）的底部，所述空腔（14）的一侧面开设有备用出水孔（17），所述壳体（1）的中段开设有叶轮腔（8），所述叶轮腔（8）的内部转动连接有转轴（10），所述转轴（10）的中段固定连接有叶轮（9），所述叶轮（9）位于叶轮腔（8）的内部，所述转轴（10）的左右两端面均固定连接有凸轮（4），所述凸轮（4）的底部设置有连接板（3），所述连接板（3）与壳体（1）外部滑动连接，所述连接板（3）的底部固定连接有顶针（12），所述顶针（12）的另一端贯穿壳体（1）并延伸至缓流腔（2），所述顶针（12）与连接板（3）之间设置有第一弹簧（11），所述壳体（1）的顶部开设有增速腔（7），所述增速腔（7）的进水处固定连接有滤网（6），所述挡板（5）固定连接在壳体（1）的上端外侧，所述缓流腔（2）、增速腔（7）、叶轮腔（8）相通。
