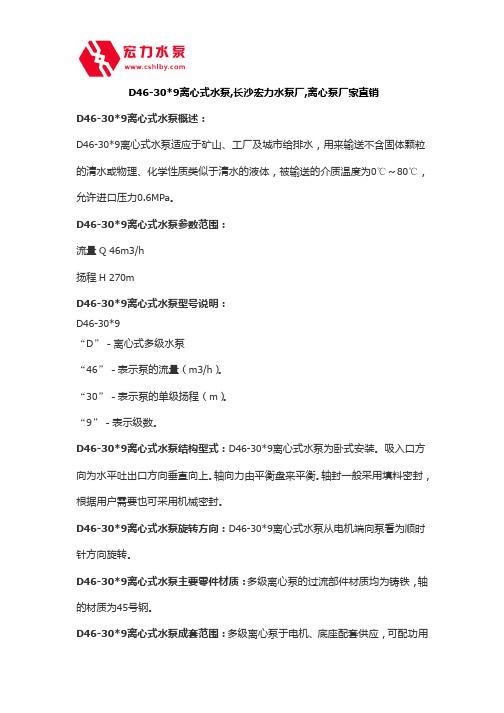

D46-30*9离心式水泵,长沙宏力水泵厂,离心泵厂家直销
D46-30*9离心式水泵概述：
D46-30*9离心式水泵适应于矿山、工厂及城市给排水，用来输送不含固体颗粒的清水或物理、化学性质类似于清水的液体，被输送的介质温度为0℃～80℃，允许进口压力0.6MPa。
D46-30*9离心式水泵参数范围：
流量Q46m3/h
扬程H270m
D46-30*9离心式水泵型号说明：
D46-30*9
“D”－离心式多级水泵
“46”－表示泵的流量（m3/h）。
“30”－表示泵的单级扬程（m）。
“9”－表示级数。
D46-30*9离心式水泵结构型式：D46-30*9离心式水泵为卧式安装。
吸入口方向为水平吐出口方向垂直向上。
轴向力由平衡盘来平衡。
轴封一般采用填料密封，根据用户需要也可采用机械密封。
D46-30*9离心式水泵旋转方向：D46-30*9离心式水泵从电机端向泵看为顺时针方向旋转。
D46-30*9离心式水泵主要零件材质：多级离心泵的过流部件材质均为铸铁，轴的材质为45号钢。
D46-30*9离心式水泵成套范围：多级离心泵于电机、底座配套供应，可配功用
底座或本身底座，厂方还提供附件（包括吐出锥管、闸阀、底阀、止回阀）和备
件（包括叶轮、密封环、导叶套、平衡盘、轴套）。
（可订制）。

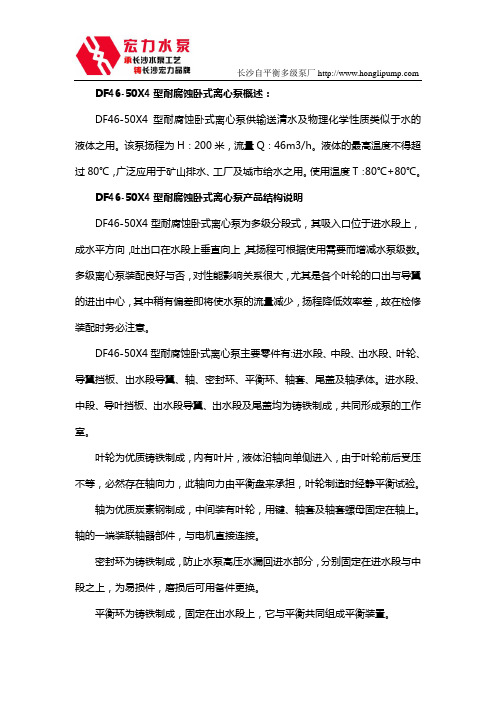

DF46-50X4型耐腐蚀卧式离心泵概述：DF46-50X4型耐腐蚀卧式离心泵供输送清水及物理化学性质类似于水的液体之用。
该泵扬程为H：200米，流量Q：46m3/h。
液体的最高温度不得超过80℃，广泛应用于矿山排水、工厂及城市给水之用。
使用温度T：80℃+80℃。
DF46-50X4型耐腐蚀卧式离心泵产品结构说明DF46-50X4型耐腐蚀卧式离心泵为多级分段式，其吸入口位于进水段上，成水平方向，吐出口在水段上垂直向上，其扬程可根据使用需要而增减水泵级数。
多级离心泵装配良好与否，对性能影响关系很大，尤其是各个叶轮的口出与导翼的进出中心，其中稍有偏差即将使水泵的流量减少，扬程降低效率差，故在检修装配时务必注意。
DF46-50X4型耐腐蚀卧式离心泵主要零件有:进水段、中段、出水段、叶轮、导翼挡板、出水段导翼、轴、密封环、平衡环、轴套、尾盖及轴承体。
进水段、中段、导叶挡板、出水段导翼、出水段及尾盖均为铸铁制成，共同形成泵的工作室。
叶轮为优质铸铁制成，内有叶片，液体沿轴向单侧进入，由于叶轮前后受压不等，必然存在轴向力，此轴向力由平衡盘来承担，叶轮制造时经静平衡试验。
轴为优质炭素钢制成，中间装有叶轮，用键、轴套及轴套螺母固定在轴上。
轴的一端装联轴器部件，与电机直接连接。
密封环为铸铁制成，防止水泵高压水漏回进水部分，分别固定在进水段与中段之上，为易损件，磨损后可用备件更换。
平衡环为铸铁制成，固定在出水段上，它与平衡共同组成平衡装置。
平衡盘为耐磨铸铁制成，装在轴上，位于出水段与尾盖之间，平衡轴向力。
轴套为铸铁制成，位于填料室处，作固定叶轮和保护泵轴入用，为易损件，磨损后可用备件更换。
轴承是单列向心球轴承，采用钙基润滑脂润滑。
填料起密封作用，防止空气进入和大量液体漏出，填料密封由进水段和尾盖上的填料室，填料压盖，填料环及填料等组成，少量高压水流入填料室中起水封作用。
填料的松紧程度必须适当，不可太紧亦不可太松，以液体能一滴一滴的渗出为准。

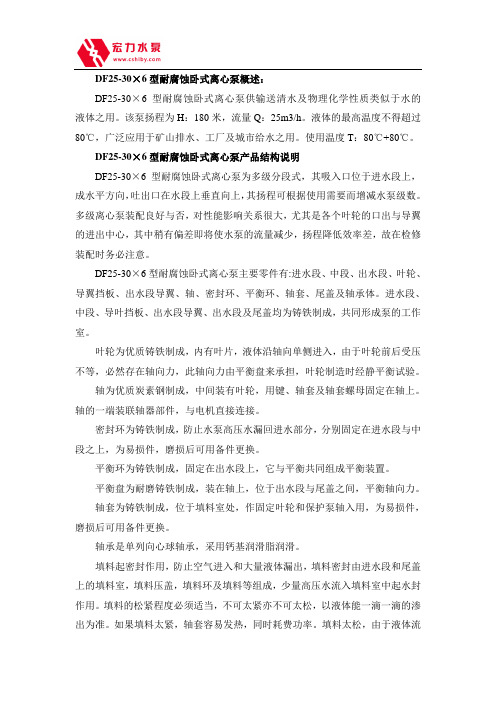

DF25-30×6型耐腐蚀卧式离心泵概述：DF25-30×6型耐腐蚀卧式离心泵供输送清水及物理化学性质类似于水的液体之用。
该泵扬程为H：180米，流量Q：25m3/h。
液体的最高温度不得超过80℃，广泛应用于矿山排水、工厂及城市给水之用。
使用温度T：80℃+80℃。
DF25-30×6型耐腐蚀卧式离心泵产品结构说明DF25-30×6型耐腐蚀卧式离心泵为多级分段式，其吸入口位于进水段上，成水平方向，吐出口在水段上垂直向上，其扬程可根据使用需要而增减水泵级数。
多级离心泵装配良好与否，对性能影响关系很大，尤其是各个叶轮的口出与导翼的进出中心，其中稍有偏差即将使水泵的流量减少，扬程降低效率差，故在检修装配时务必注意。
DF25-30×6型耐腐蚀卧式离心泵主要零件有:进水段、中段、出水段、叶轮、导翼挡板、出水段导翼、轴、密封环、平衡环、轴套、尾盖及轴承体。
进水段、中段、导叶挡板、出水段导翼、出水段及尾盖均为铸铁制成，共同形成泵的工作室。
叶轮为优质铸铁制成，内有叶片，液体沿轴向单侧进入，由于叶轮前后受压不等，必然存在轴向力，此轴向力由平衡盘来承担，叶轮制造时经静平衡试验。
轴为优质炭素钢制成，中间装有叶轮，用键、轴套及轴套螺母固定在轴上。
轴的一端装联轴器部件，与电机直接连接。
密封环为铸铁制成，防止水泵高压水漏回进水部分，分别固定在进水段与中段之上，为易损件，磨损后可用备件更换。
平衡环为铸铁制成，固定在出水段上，它与平衡共同组成平衡装置。
平衡盘为耐磨铸铁制成，装在轴上，位于出水段与尾盖之间，平衡轴向力。
轴套为铸铁制成，位于填料室处，作固定叶轮和保护泵轴入用，为易损件，磨损后可用备件更换。
轴承是单列向心球轴承，采用钙基润滑脂润滑。
填料起密封作用，防止空气进入和大量液体漏出，填料密封由进水段和尾盖上的填料室，填料压盖，填料环及填料等组成，少量高压水流入填料室中起水封作用。
DF25-50*10型耐腐蚀卧式离心泵概述：DF25-50*10型耐腐蚀卧式离心泵供输送清水及物理化学性质类似于水的液体之用。
该泵扬程为H：500米，流量Q：25m3/h。
液体的最高温度不得超过80℃，广泛应用于矿山排水、工厂及城市给水之用。
使用温度T：80℃+80℃。
DF25-50*10型耐腐蚀卧式离心泵产品结构说明DF25-50*10型耐腐蚀卧式离心泵为多级分段式，其吸入口位于进水段上，成水平方向，吐出口在水段上垂直向上，其扬程可根据使用需要而增减水泵级数。
多级离心泵装配良好与否，对性能影响关系很大，尤其是各个叶轮的口出与导翼的进出中心，其中稍有偏差即将使水泵的流量减少，扬程降低效率差，故在检修装配时务必注意。
DF25-50*10型耐腐蚀卧式离心泵主要零件有:进水段、中段、出水段、叶轮、导翼挡板、出水段导翼、轴、密封环、平衡环、轴套、尾盖及轴承体。
进水段、中段、导叶挡板、出水段导翼、出水段及尾盖均为铸铁制成，共同形成泵的工作室。
叶轮为优质铸铁制成，内有叶片，液体沿轴向单侧进入，由于叶轮前后受压不等，必然存在轴向力，此轴向力由平衡盘来承担，叶轮制造时经静平衡试验。
轴为优质炭素钢制成，中间装有叶轮，用键、轴套及轴套螺母固定在轴上。
轴的一端装联轴器部件，与电机直接连接。
密封环为铸铁制成，防止水泵高压水漏回进水部分，分别固定在进水段与中段之上，为易损件，磨损后可用备件更换。
平衡环为铸铁制成，固定在出水段上，它与平衡共同组成平衡装置。
平衡盘为耐磨铸铁制成，装在轴上，位于出水段与尾盖之间，平衡轴向力。
轴套为铸铁制成，位于填料室处，作固定叶轮和保护泵轴入用，为易损件，磨损后可用备件更换。
轴承是单列向心球轴承，采用钙基润滑脂润滑。
填料起密封作用，防止空气进入和大量液体漏出，填料密封由进水段和尾盖上的填料室，填料压盖，填料环及填料等组成，少量高压水流入填料室中起水封作用。
填料的松紧程度必须适当，不可太紧亦不可太松，以液体能一滴一滴的渗出为准。

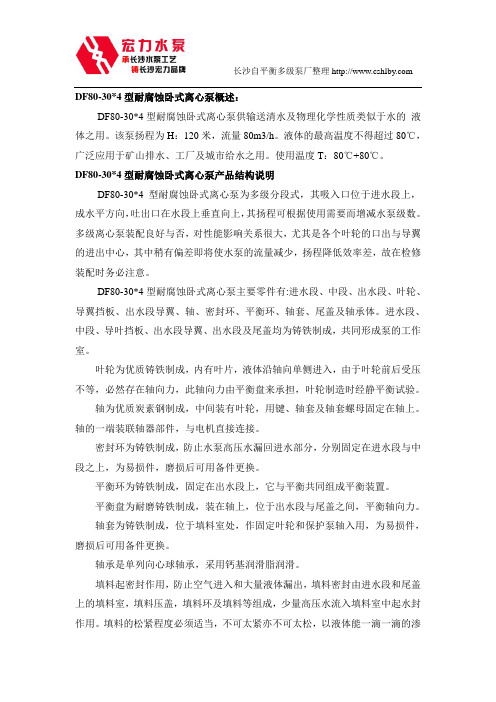

DF80-30*4型耐腐蚀卧式离心泵概述：DF80-30*4型耐腐蚀卧式离心泵供输送清水及物理化学性质类似于水的液体之用。
该泵扬程为H：120米，流量80m3/h。
液体的最高温度不得超过80℃，广泛应用于矿山排水、工厂及城市给水之用。
使用温度T：80℃+80℃。
DF80-30*4型耐腐蚀卧式离心泵产品结构说明DF80-30*4型耐腐蚀卧式离心泵为多级分段式，其吸入口位于进水段上，成水平方向，吐出口在水段上垂直向上，其扬程可根据使用需要而增减水泵级数。
多级离心泵装配良好与否，对性能影响关系很大，尤其是各个叶轮的口出与导翼的进出中心，其中稍有偏差即将使水泵的流量减少，扬程降低效率差，故在检修装配时务必注意。
DF80-30*4型耐腐蚀卧式离心泵主要零件有:进水段、中段、出水段、叶轮、导翼挡板、出水段导翼、轴、密封环、平衡环、轴套、尾盖及轴承体。
进水段、中段、导叶挡板、出水段导翼、出水段及尾盖均为铸铁制成，共同形成泵的工作室。
叶轮为优质铸铁制成，内有叶片，液体沿轴向单侧进入，由于叶轮前后受压不等，必然存在轴向力，此轴向力由平衡盘来承担，叶轮制造时经静平衡试验。
轴为优质炭素钢制成，中间装有叶轮，用键、轴套及轴套螺母固定在轴上。
轴的一端装联轴器部件，与电机直接连接。
密封环为铸铁制成，防止水泵高压水漏回进水部分，分别固定在进水段与中段之上，为易损件，磨损后可用备件更换。
平衡环为铸铁制成，固定在出水段上，它与平衡共同组成平衡装置。
平衡盘为耐磨铸铁制成，装在轴上，位于出水段与尾盖之间，平衡轴向力。
轴套为铸铁制成，位于填料室处，作固定叶轮和保护泵轴入用，为易损件，磨损后可用备件更换。
轴承是单列向心球轴承，采用钙基润滑脂润滑。
填料起密封作用，防止空气进入和大量液体漏出，填料密封由进水段和尾盖上的填料室，填料压盖，填料环及填料等组成，少量高压水流入填料室中起水封作用。
填料的松紧程度必须适当，不可太紧亦不可太松，以液体能一滴一滴的渗出为准。
耐腐蚀化工流程泵耐腐蚀化工泵概述：DF型耐腐蚀化工泵为单吸、多级、节段式耐腐蚀离心泵，适用于输送不含固体颗粒的耐腐蚀液体。
输送介质温度为－20℃~105℃，允许进口压力为0.6MPa。
耐腐蚀化工泵参数范围：流量Q 2～336m3/s扬程H 84～666m耐腐蚀化工泵型号说明：DF25－50×5“DF”－表示单吸、多级、节段式耐腐蚀化工泵。
“25”－表示泵的流量(m3/h)。
“50”－表示泵单级扬程（m）。
“5”－表示级数。
耐腐蚀化工泵结构型式：DF型耐腐蚀化工泵为卧式安装。
除DF155-30型泵的入口方向为水平外，其余泵的吸入口垂直向上。
所有DF型泵的吐出方向垂直向上。
轴封一般采用填料密封，根据用户需要也可采用机械密封。
除DF85-67型泵采用滑动轴承稀油润滑，DF155-67型泵采用滚动轴承稀油润滑外，其余采用滚动轴承，油脂润滑。
泵轴向力除DF3-40Ⅱ型泵采用叶轮对称布置的方式来平衡外，其余均采用平衡盘机构来平衡。
耐腐蚀化工泵旋转方向：耐腐蚀化工泵的转向从原动机端看为顺时针旋转。
耐腐蚀化工泵主要零件材质：耐腐蚀化工泵的过流部件材质有铸钢和铸不锈钢两类，订货时应根据输送介质的名称、浓度、进口压力、使用温度、对材质的腐蚀程度，合理选用泵的材质、密封型式和泵的结构。
耐腐蚀化工泵成套范围：泵与电机、底座配套供应，可配公用底座或本身底座，厂方还提供附件（包括吐出锥管、闸阀、止回阀）和备件（包括叶轮、密封环、导叶套、平衡盘、轴套）。
参数型号流量Q扬程H转速n轴功率Pa配带电动机效率η必须汽蚀余量叶轮名义直径进出口径泵重功率型号m3/sL/s m r/minkw kw % m mm mm kgDF40Ⅱ×3 2340.560.831.11118.2114.6110.429805.65.867.5 Y132S2-211.516202.32.52.71804040135DF40Ⅱ×4 2340.560.831.11157.6152.8147.829807.57.8811 Y160M1-211.516202.32.52.71804040152DF40Ⅱ×5 2340.560.831.1119719118429809.49.71015 Y160M2-211.516202.32.52.71804040168DF40Ⅱ×6 2340.560.831.11236.4229.2220.8298011.311.71215 Y160M2-211.516202.32.52.71804040185DF40Ⅱ×7 2340.560.831.11275.8267.4257.6298013.213.61418.5Y160L-211.516202.32.52.71804040201DF40Ⅱ×8 2340.560.831.11315.2305.6294.4298015.115.51618.5Y160L-211.516202.32.52.71804040218DF40ⅡG×3 2340.560.831.11133.5130.512629806.16.46.711 Y160M1-21216.520.52.32.52.71804040135DF40ⅡG×4 2340.560.831.1117817416829808.18.68.911 Y160M1-21216.520.52.32.52.71804040152DF40ⅡG×5 2340.560.831.11222.5217.5210298010.210.711.215 Y160M2-21216.520.52.32.52.71804040168DF40ⅡG×6 2340.560.831.11267261252298012.212.813.418.5Y160L-21216.520.52.32.52.71804040185DF40ⅡG×7 2340.560.831.11311.5304.5294298014.21515.618.5Y160L-21216.520.52.32.52.71804040201DF40ⅡG×8 2340.560.831.11356348336298016.317.217.822 Y180M-21216.520.52.32.52.71804040218DF25-50×3 1525284.166.947.78150144141298016.719.621.530 Y200L1-236.650502.42.72.81968080270116参数流量扬程转速轴功配带电动机效必须叶轮进出口泵型号Q H n 率Pa功率型号率η汽蚀余量名义直径径重m3/sL/s m r/minkw kw % m mm mm kgDF25-50×4 1525284.166.947.78200192188298022.326.128.737 Y200L2-236.650502.42.72.81968080295DF25-50×5 1525284.166.947.78250240235298027.832.635.845 Y225M-236.650502.42.72.81968080315DF25-50×6 1525284.166.947.78300288282298033.439.24355 Y250M-236.650502.42.72.8196808034DF25-50×7 1525284.166.947.7835033632929803945.750.255 Y250M-236.650502.42.72.8196808036DF25-50×8 1525284.166.947.78400384376298044.652.357.475 Y280S-236.650502.42.72.81968080385DF25-50×9 1525284.166.947.78450432423298050.158.864.575 Y280S-236.650502.42.72.81968080405DF25-50×10 1525284.166.947.78500480470298055.765.371.790 Y280M-236.650502.42.72.8196808043DF25-50×11 1525284.166.947.78550528517298061.371.878.990 Y280M-236.650502.42.72.8196808045DF25-50×12 1525284.166.947.78600576564298066.978.48611Y315S-236.650502.42.72.81968080470DF46-50×3 2846507.7812.813.9166.5144138298025.430.131.937 Y200L2-25050592.52.832088080270DF46-50×4 2846507.7812.813.9222192184298033.940.142.545 Y225M-25050592.52.832088080295DF46-50×5 2846507.7812.813.9277.5240230298042.350.153.175 Y280S-25050592.52.832088080315DF46-50×6 2846507.7812.813.9333288276298050.860.163.775 Y280S-25050592.52.83208808034117参数型号流量Q扬程H转速n轴功率Pa配带电动机效率η必须汽蚀余量叶轮名义直径进出口径泵重功率型号m3/s L/s m r/minkw kw % m mm mmkgDF46-50×7 2846507.7812.813.9388.5336322298059.370.274.390 Y280M-25050592.52.83208808036DF46-50×8 2846507.7812.813.9444384368298067.780.284.990 Y280M-25050592.52.832088080385DF46-50×9 2846507.7812.813.9499.5432414298076.290.295.5110 Y315M1-25050592.52.832088080405DF46-50×10 2846507.7812.813.9555480460298084.7100.2106.2132 Y315M1-25050592.52.83208808043DF46-50×11 2846507.7812.813.9610528506298093.1110.3116.8132 Y315M1-25050592.52.83208808045DF46-50×12 2846507.7812.813.96665765522980101.6120.3127.4132 Y315M1-25050592.52.832088080475DF80-30×3 2540506.9411.113.994.579.561.5298011.713.514.418.5Y160L-2556458344.51628080165DF80-30×4 2540506.9411.113.912610682298015.61819.322 Y180M-2556458344.5162808018DF80-30×5 2540506.9411.113.9157.5132.5102.5298019.522.62430 Y200L1-2556458344.51628080195DF80-30×6 2540506.9411.113.9189159123298023.42728.937 Y200L2-2556458344.5162808021DF80-30×7 2540506.9411.113.9220.5185.5143.5298027.331.633.745 Y225M-2556458344.51628080225DF80-30×8 2540506.9411.113.9252212164298031.236.148.255 Y250M-2556458344.5162808024DF80-30×9 2540506.9411.113.9283.5238.5184.5298035.140.643.355 Y250M-2556458344.51628080255118参数型号流量Q扬程H转速n轴功率Pa配带电动机效率η必须汽蚀余量叶轮名义直径进出口径泵重功率型号m3/sL/s m r/minkw kw % m mm mmkgDF80-30×10 2540506.9411.113.931526520529803945.148.555 Y250M-2556458344.51628080270DF85-67×3 558510015.323.627.8210186169.5298061.769.575.990 Y280M-2516260.83.344.4235150150846DF85-67×4 558510015.323.627.8280248226298082.292.6101.211Y315S-2516260.83.344.4235150150964DF85-67×5 558510015.323.627.8350310282.52980102.8115.8126.616Y315M2-2516260.83.344.42351501501126DF85-67×6 558510015.323.627.84203723392980123.4138.9151.916Y315M2-2516260.83.344.42351501501434DF85-67×7 558510015.323.627.8490434395.52980143.9162.1177.222Y355-2516260.83.344.42351501501556DF85-67×8 558510015.323.627.85604964522980164.2185.220222Y355-2516260.83.344.4235150150184DF85-67×9 558510015.323.627.8630558508.52980185.5208.4227.825Y355-2516260.83.344.4235150150184DF155-67×3 9515518526.443.151.32281861652980101.7120.813616Y315L1-25865612.34.25.4238150150722DF155-67×4 9515518526.443.151.33042482202980135.6161181.4185Y315M-25865612.34.25.4238150150778DF155-67×5 9515518526.443.151.33803102752980169.5201.3226.725Y355M-25865612.34.25.4238150150834DF155-67×6 9515518526.443.151.34563723302980203.4241.6272.128Y315L-25865612.34.25.4238150150890DF155-67×7 9515518526.443.151.35324343852980237.3281.8317.9355Y315M-25865612.34.25.4238150150946119参数流量扬程转速轴功配带电动机效必须叶轮进泵重型号Q H n 率Pa功率型号率η汽蚀余量名义直径出口径m3/sL/s m r/minkw kw % m mm mmkgDF155-67×8 9515518526.443.151.36084964402980271.2322.1362.840Y355-25865612.34.25.4238150150946DF155-67×9 9515518526.443.151.36845584952980305.1362.4408.145Y400-25865612.34.55.42381501501058DF155-30×3 11915519033.143.152.898.192.184148043.150.458.175 Y280S-474777533.74.9305150150540DF155-30×4 11915519033.143.152.8130.8122.8112148057.467.277.490 Y280S-M-474777533.74.9305150150620DF155-30×5 11915519033.143.152.8163.5152.5140148071.88496.811Y315S-474777533.74.9305150150690DF155-30×6 11915519033.143.152.8196.2184.2168148086.1100.8116.2132Y315M1-474777533.74.9305150150770DF155-30×7 11915519033.143.152.8228.9214.91961480100.5117.6135.516Y315L1-474777533.74.9305150150850DF155-30×8 11915519033.143.152.8261.6245.62241480114.8134.4154.916Y315L1-474777533.74.9305150150930DF155-67×9 11915519033.143.152.8294.3276.32521480129.2151.2174.220Y355M-474777533.74.9305150150101DF155-30×10 11915519033.143.152.83273072801480143.5168.5193.620Y315S2-474777533.74.9305150150109DF280-43×3 16828033646.777.893.3141129114148093.6127.814116Y315M2-469777434.56.1360200200930DF280-43×4 16828033646.777.893.31881721521480124.8170.418822Y315M1-469777434.56.1360200200104DF280-43×5 16828033646.777.893.3235215190148015621323525Y315M2-469777434.56.13602002001151 20参数型号流量Q扬程H转速n轴功率Pa配带电动机效率η必须汽蚀余量叶轮名义直径进出口径泵重功率型号m3/sL/s m r/minkw kw % m mm mm kgDF280-43×6 16828033646.777.893.32822582281480187.2255.6282315 Y355l2-469777434.56.1360200200126DF280-43×7 16828033646.777.893.33293012661480218.4298.2329355 Y400-469777434.56.13602002001370DF280-43×8 16828033646.777.893.33763443041480249.6340.8376400 Y400-469777434.56.1360200200148DF280-43×9 16828033646.777.893.34233873421480280.8383.4423450 Y400-469777434.56.1360200200159。
长沙自平衡多级泵厂家宏力水泵整理 D46-30×10卧式多级离心泵概述：D46-30×10卧式多级离心泵供输送清水及物理化学性质类似于水的液体之用。
该泵扬程为H：300米，流量Q：46m3/h。
液体的最高温度不得超过80℃，广泛应用于矿山排水、工厂及城市给水之用。
使用温度T：80℃+80℃。
D46-30×10卧式多级离心泵产品结构说明D46-30×10卧式多级离心泵为多级分段式，其吸入口位于进水段上，成水平方向，吐出口在水段上垂直向上，其扬程可根据使用需要而增减水泵级数。
多级离心泵装配良好与否，对性能影响关系很大，尤其是各个叶轮的口出与导翼的进出中心，其中稍有偏差即将使水泵的流量减少，扬程降低效率差，故在检修装配时务必注意。
D46-30×10卧式多级离心泵主要零件有:进水段、中段、出水段、叶轮、导翼挡板、出水段导翼、轴、密封环、平衡环、轴套、尾盖及轴承体。
进水段、中段、导叶挡板、出水段导翼、出水段及尾盖均为铸铁制成，共同形成泵的工作室。
叶轮为优质铸铁制成，内有叶片，液体沿轴向单侧进入，由于叶轮前后受压不等，必然存在轴向力，此轴向力由平衡盘来承担，叶轮制造时经静平衡试验。
轴为优质炭素钢制成，中间装有叶轮，用键、轴套及轴套螺母固定在轴上。
轴的一端装联轴器部件，与电机直接连接。
密封环为铸铁制成，防止水泵高压水漏回进水部分，分别固定在进水段与中段之上，为易损件，磨损后可用备件更换。
平衡环为铸铁制成，固定在出水段上，它与平衡共同组成平衡装置。
平衡盘为耐磨铸铁制成，装在轴上，位于出水段与尾盖之间，平衡轴向力。
轴套为铸铁制成，位于填料室处，作固定叶轮和保护泵轴入用，为易损件，磨损后可用备件更换。
轴承是单列向心球轴承，采用钙基润滑脂润滑。
填料起密封作用，防止空气进入和大量液体漏出，填料密封由进水段和尾盖上的填料室，填料压盖，填料环及填料等组成，少量高压水流入填料室中起水封作用。
D46-30×9卧式多级离心泵概述：D46-30×9卧式多级离心泵供输送清水及物理化学性质类似于水的液体之用。
该泵扬程为H：270米，流量Q：46m3/h。
液体的最高温度不得超过80℃，广泛应用于矿山排水、工厂及城市给水之用。
使用温度T：80℃+80℃。
D46-30×9卧式多级离心泵产品结构说明D46-30×9卧式多级离心泵为多级分段式，其吸入口位于进水段上，成水平方向，吐出口在水段上垂直向上，其扬程可根据使用需要而增减水泵级数。
多级离心泵装配良好与否，对性能影响关系很大，尤其是各个叶轮的口出与导翼的进出中心，其中稍有偏差即将使水泵的流量减少，扬程降低效率差，故在检修装配时务必注意。
D46-30×9卧式多级离心泵主要零件有:进水段、中段、出水段、叶轮、导翼挡板、出水段导翼、轴、密封环、平衡环、轴套、尾盖及轴承体。
进水段、中段、导叶挡板、出水段导翼、出水段及尾盖均为铸铁制成，共同形成泵的工作室。
叶轮为优质铸铁制成，内有叶片，液体沿轴向单侧进入，由于叶轮前后受压不等，必然存在轴向力，此轴向力由平衡盘来承担，叶轮制造时经静平衡试验。
轴为优质炭素钢制成，中间装有叶轮，用键、轴套及轴套螺母固定在轴上。
轴的一端装联轴器部件，与电机直接连接。
密封环为铸铁制成，防止水泵高压水漏回进水部分，分别固定在进水段与中段之上，为易损件，磨损后可用备件更换。
平衡环为铸铁制成，固定在出水段上，它与平衡共同组成平衡装置。
平衡盘为耐磨铸铁制成，装在轴上，位于出水段与尾盖之间，平衡轴向力。
轴套为铸铁制成，位于填料室处，作固定叶轮和保护泵轴入用，为易损件，磨损后可用备件更换。
轴承是单列向心球轴承，采用钙基润滑脂润滑。
填料起密封作用，防止空气进入和大量液体漏出，填料密封由进水段和尾盖上的填料室，填料压盖，填料环及填料等组成，少量高压水流入填料室中起水封作用。
填料的松紧程度必须适当，不可太紧亦不可太松，以液体能一滴一滴的渗出为准。
长沙自平衡多级泵厂家宏力水泵整理 D46-30×3卧式多级离心泵概述：D46-30×3卧式多级离心泵供输送清水及物理化学性质类似于水的液体之用。
该泵扬程为H：90米，流量Q：46m3/h。
液体的最高温度不得超过80℃，广泛应用于矿山排水、工厂及城市给水之用。
使用温度T：80℃+80℃。
D46-30×3卧式多级离心泵产品结构说明D46-30×3卧式多级离心泵为多级分段式，其吸入口位于进水段上，成水平方向，吐出口在水段上垂直向上，其扬程可根据使用需要而增减水泵级数。
多级离心泵装配良好与否，对性能影响关系很大，尤其是各个叶轮的口出与导翼的进出中心，其中稍有偏差即将使水泵的流量减少，扬程降低效率差，故在检修装配时务必注意。
D46-30×3卧式多级离心泵主要零件有:进水段、中段、出水段、叶轮、导翼挡板、出水段导翼、轴、密封环、平衡环、轴套、尾盖及轴承体。
进水段、中段、导叶挡板、出水段导翼、出水段及尾盖均为铸铁制成，共同形成泵的工作室。
叶轮为优质铸铁制成，内有叶片，液体沿轴向单侧进入，由于叶轮前后受压不等，必然存在轴向力，此轴向力由平衡盘来承担，叶轮制造时经静平衡试验。
轴为优质炭素钢制成，中间装有叶轮，用键、轴套及轴套螺母固定在轴上。
轴的一端装联轴器部件，与电机直接连接。
密封环为铸铁制成，防止水泵高压水漏回进水部分，分别固定在进水段与中段之上，为易损件，磨损后可用备件更换。
平衡环为铸铁制成，固定在出水段上，它与平衡共同组成平衡装置。
平衡盘为耐磨铸铁制成，装在轴上，位于出水段与尾盖之间，平衡轴向力。
轴套为铸铁制成，位于填料室处，作固定叶轮和保护泵轴入用，为易损件，磨损后可用备件更换。
轴承是单列向心球轴承，采用钙基润滑脂润滑。
填料起密封作用，防止空气进入和大量液体漏出，填料密封由进水段和尾盖上的填料室，填料压盖，填料环及填料等组成，少量高压水流入填料室中起水封作用。
长沙自平衡多级泵厂家宏力水泵整理 DF46-30×10型耐腐蚀卧式离心泵概述：
DF46-30×10型耐腐蚀卧式离心泵供输送清水及物理化学性质类似于水的液体之用。
该泵扬程为H：300米，流量Q：46m3/h。
液体的最高温度不得超过80℃，广泛应用于矿山排水、工厂及城市给水之用。
使用温度T：80℃+80℃。
DF46-30×10型耐腐蚀卧式离心泵产品结构说明
DF46-30×10型耐腐蚀卧式离心泵为多级分段式，其吸入口位于进水段上，成水平方向，吐出口在水段上垂直向上，其扬程可根据使用需要而增减水泵级数。
多级离心泵装配良好与否，对性能影响关系很大，尤其是各个叶轮的口出与导翼的进出中心，其中稍有偏差即将使水泵的流量减少，扬程降低效率差，故在检修装配时务必注意。
DF46-30×10型耐腐蚀卧式离心泵主要零件有:进水段、中段、出水段、叶轮、导翼挡板、出水段导翼、轴、密封环、平衡环、轴套、尾盖及轴承体。
进水段、中段、导叶挡板、出水段导翼、出水段及尾盖均为铸铁制成，共同形成泵的工作室。
叶轮为优质铸铁制成，内有叶片，液体沿轴向单侧进入，由于叶轮前后受压不等，必然存在轴向力，此轴向力由平衡盘来承担，叶轮制造时经静平衡试验。
轴为优质炭素钢制成，中间装有叶轮，用键、轴套及轴套螺母固定在轴上。
轴的一端装联轴器部件，与电机直接连接。
密封环为铸铁制成，防止水泵高压水漏回进水部分，分别固定在进水段与中段之上，为易损件，磨损后可用备件更换。
平衡环为铸铁制成，固定在出水段上，它与平衡共同组成平衡装置。
平衡盘为耐磨铸铁制成，装在轴上，位于出水段与尾盖之间，平衡轴向力。
轴套为铸铁制成，位于填料室处，作固定叶轮和保护泵轴入用，为易损件，磨损后可用备件更换。
轴承是单列向心球轴承，采用钙基润滑脂润滑。
填料起密封作用，防止空气进入和大量液体漏出，填料密封由进水段和尾盖上的填料室，填料压盖，填料环及填料等组成，少量高压水流入填料室中起水封作用。
填料的松紧程度必须适当，不可太紧亦不可太松，以液体能一滴一滴的渗
长沙自平衡多级泵厂家宏力水泵整理 出为准。
如果填料太紧，轴套容易发热，同时耗费功率。
填料太松，由于液体流
失要降低水泵的效率。
