卧式多级离心泵型号及参数

/D280-43x5型卧式多级离心泵技术说明、厂家、价格一、D280-43x5型卧式多级离心泵概述：该系列泵系节段式多级离心泵，采用了国家推荐使用的高效节能水力模型，具有高效节能、性能范围广、运行平稳、低噪音、长寿命、安装维修方便等优点；通过改变泵的材质（或过流部件的材质）、密封形式和增加冷却系统，可输送热水、油类、腐蚀性和含磨料的介质等。

D型泵供输送不含固体颗粒、温度不高于80℃的清水或物理化学性质类似于清水的液体，适应于矿山和城市给排水工程使用。

泵的进口允许压力均不超过0.6MPa。

二、D280-43x5型卧式多级离心泵参数范围：流量：185-335m³/h扬程：76-423m三、D280-43x5型卧式多级离心泵型号说明280 -- 泵设计点流量为280m³/h43 -- 泵单级设计点扬程为43m5 -- 泵的级数为5级/四、D280-43x5型卧式多级离心泵结构说明：卧式多级离心泵主要由固定部分、转子部分、轴承和轴封四大部分组成；1、固定部分：主要由吸入段、中段、吐出段和导叶等组成，用穿杠将各段拉紧，构成工作室。

吸入口为水平方向，出口垂直向上；根据需要也可生产出入口垂直向上方向。

2、转子部分：主要由轴、叶轮、平衡盘、和轴套等组成。

轴将动力传递给叶轮使其工作；平衡盘用来平衡轴向力；轴上装有可更换的轴套以保护轴。

3、轴承部分：主要由轴承体、轴承和轴承压盖等组成，采用滚动轴承、干油润滑。

4、轴封：一般采用软填料密封，主要由进水段和尾盖上的密封函体、填料、挡水圈等组成。

密封腔内通入有一定压力的水，起水封、水冷和水润滑作用。

泵内水封水一般来自泵内的压力水。

5、传动：泵通过联轴器由原动力直接驱动。

从原动机端看泵，泵为顺时针方向旋转。

/五、D280-43x5型卧式多级离心泵选型说明：1、泵的性能参见泵的性能表，表中所列参数为一个大气压下常温清水的试验性能。

输送油类等粘度大的介质时，需进行性能换算。

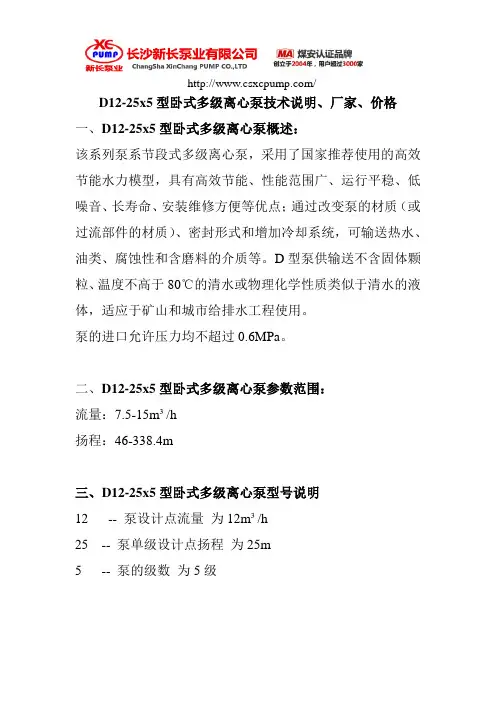

/D12-25x5型卧式多级离心泵技术说明、厂家、价格一、D12-25x5型卧式多级离心泵概述：该系列泵系节段式多级离心泵，采用了国家推荐使用的高效节能水力模型，具有高效节能、性能范围广、运行平稳、低噪音、长寿命、安装维修方便等优点；通过改变泵的材质（或过流部件的材质）、密封形式和增加冷却系统，可输送热水、油类、腐蚀性和含磨料的介质等。

D型泵供输送不含固体颗粒、温度不高于80℃的清水或物理化学性质类似于清水的液体，适应于矿山和城市给排水工程使用。

泵的进口允许压力均不超过0.6MPa。

二、D12-25x5型卧式多级离心泵参数范围：流量：7.5-15m³/h扬程：46-338.4m三、D12-25x5型卧式多级离心泵型号说明12 -- 泵设计点流量为12m³/h25 -- 泵单级设计点扬程为25m5 -- 泵的级数为5级/四、D12-25x5型卧式多级离心泵结构说明：卧式多级离心泵主要由固定部分、转子部分、轴承和轴封四大部分组成；1、固定部分：主要由吸入段、中段、吐出段和导叶等组成，用穿杠将各段拉紧，构成工作室。

吸入口为水平方向，出口垂直向上；根据需要也可生产出入口垂直向上方向。

2、转子部分：主要由轴、叶轮、平衡盘、和轴套等组成。

轴将动力传递给叶轮使其工作；平衡盘用来平衡轴向力；轴上装有可更换的轴套以保护轴。

3、轴承部分：主要由轴承体、轴承和轴承压盖等组成，采用滚动轴承、干油润滑。

4、轴封：一般采用软填料密封，主要由进水段和尾盖上的密封函体、填料、挡水圈等组成。

密封腔内通入有一定压力的水，起水封、水冷和水润滑作用。

泵内水封水一般来自泵内的压力水。

5、传动：泵通过联轴器由原动力直接驱动。

从原动机端看泵，泵为顺时针方向旋转。

/五、D12-25x5型卧式多级离心泵选型说明：1、泵的性能参见泵的性能表，表中所列参数为一个大气压下常温清水的试验性能。

输送油类等粘度大的介质时，需进行性能换算。

【TSWA型卧式多级离心泵】产品:【TSWA型卧式多级离心泵】产品简介：TSWA型卧式多级离心泵是我公司在TSW型泵的基础上吸收国内外多种多级离心泵的优点改进而成的新一代产品,符合JB/T53058-93质量标准。

TSWA 型卧式多级离心泵供输送不含固体颗粒的清水及物理化学性质似于水的液体之用。

TSWA 型卧式多级离心泵主要用于高压给水、高层建筑给水，也可用于厂矿给排水。

TSWA 型卧式多级离心泵泵的流量从10~155 m3/h，扬程范围为15~300m,配套功率范围2.2~200kw，口径范围为50~150mmTSWA 型卧式多级离心泵介质使用温度不超过80℃【TSWA型卧式多级离心泵】型号意义：1、适于输送清水及物理化学性质类似于清水的物质，其固体不溶物体积不超过单位体积0.1%，粒度≤2mm2、介质温度：-15℃~80℃；3、工作压力：系统压力≤3.0MPa;（即：系统压力=入口压力+泵工作时的压力≤3.0MPa）4、周围环境温度应低于40℃,相对湿度低于95%;5、由于本型泵主要部件均为铸铁材质，因此所输送介质应无强腐蚀性。

注：如介质带有细小颗粒或具强腐蚀性时，请在订货时说明，以便提供更为可靠之产品。

【TSWA型卧式多级离心泵】产品特点：1、TSWA型卧式多级离心泵结构紧凑，体积小，外形美观，占地面积小，节省建筑费用；2、TSWA型卧式多级离心泵的转子部件由两端的滚动轴承支撑，泵运行平稳；3、TSWA型卧式多级离心泵的进口为水平方向，出口为垂直向上布置，简化管路；4、TSWA型卧式多级离心泵的电机为卧式结构，便于维修。

【TSWA型卧式多级离心泵】主要用途：TSWA型卧式多级离心泵适用于工业和城市给排水、高层建筑增压供水，园林喷灌、消防增压、远距离送水、采暖、浴室等冷暖水循环增压及设备配套等，尤其适用于宾馆、饭店娱乐场所的制冷、空调给水等。

【TSWA型卧式多级离心泵】结构图：序号名称材料序号名称材料序号名称材料序号名称材料1 联轴器HT200 7 导叶HT200 13平衡盘HT200 19 右轴承压盖HT2002 左轴承压盖HT200 8 中段HT200 14 填料体HT200 20 左轴承压盖Q2353 左轴承座HT200 9 末导叶HT200 15 右轴承座HT200 21轴承锡青铜4 左填料压盖HT200 10 出水段HT200 16 右填料压盖HT200 22 左轴承衬套Q2355 进水段HT200 11 平衡段HT200 17右填料轴套Q235 23 左填料轴套Q2356 叶轮HT200 12 平衡环HT200 18右轴承衬套Q235 24 轴45或2Cr131、TSWA型卧式多级离心泵为多级节段式结构，其吸入口为水平方向，吐出口为垂直向上布置，设有50、75、100、125、150等口径，用户根据流量、扬程的需求选择不同品径和级数的泵来得到满足；2、TSWA型卧式多级离心泵主要由进水段、中段、导叶、叶轮、出水段及轴承体部件、密封部件等组成，其结构设计合理；3、TSWA型卧式多级离心泵的转子部件由中碳钢轴、铸铁叶轮、平衡盘及轴套等组成，转子两端支承在干油润滑的滚动轴承上，由于叶轮极好的动静平衡及平衡盘的水力平衡作用，使得泵运行起来十分平稳，且噪声低、振动小。

125D25卧式多级离心泵性能参数表由提供长沙奔腾泵业有限公司
125D25卧式多级离心泵系单吸、多级、节段式离心清水泵。

适用于矿山、工厂及城市给水、排水用，供输送不含固体颗粒及磨料，不含悬浮物的清水或物理化学性质类似于清水的其它液体。

被输送液体温度为0℃～80℃。

允许进口压力为0.6MPa。

输送液体的物理化学性质有特殊要求时，亦可以根据用户特殊要求改变泵的材质，使泵与所输送液体物理化学性质相适用，改变材质后泵的性能参数和安装尺寸与未经改变前的基本相同。

D泵外形尺寸图及外形尺寸表
D型泵法兰尺寸表
D型泵外形安装图（公用底座）D80-30型泵外形安装尺寸表
100D16型泵外形安装尺寸表
D25-50型泵外形安装尺寸表
D46-50型泵外形安装尺寸表
D85-67型泵外形安装尺寸表
D155-67型泵外形安装尺寸表
D型泵外形安装图（本身底座）
安装图）
200D43型泵外形安装尺寸表
8
安装图）
D85-67型泵外形安装尺寸表
安装图）
D155-67型泵外形安装尺寸表
8
安装图）
D280-43/84型泵外形安装尺寸表
8
安装图）
D280-65/84型泵外形安装尺寸表
8
安装图）
D450-60/84型泵外形安装尺寸表
8
安装图）。

卧式离心泵型号及参数卧式离心泵是一种常见的泵类设备，广泛应用于工农业生产、市政建设、能源和矿业等领域。

它以其结构简单、性能可靠、使用方便等特点，受到了广大用户的青睐。

下面将为大家介绍几种常见的卧式离心泵型号及其主要参数。

1.IS卧式单级单吸离心泵型号：IS50-32-125流量：12.5m³/h扬程：20m转速：2900r/min功率：3kW吸入直径：50mm排放直径：32mm2.S卧式单级双吸离心泵型号：S250-500流量：400m³/h扬程：80m转速：1450r/min功率：90kW吸入直径：250mm排放直径：500mm3.D型卧式多级离心泵型号：D150-100x3流量：300m³/h扬程：180m转速：2950r/min功率：132kW吸入直径：150mm排放直径：100mm4.DG型卧式多级管道离心泵型号：DG25-50x3流量：6m³/h扬程：150m转速：1450r/min功率：4kW吸入直径：25mm排放直径：50mm5.IH型卧式化工离心泵型号：IH80-65-125流量：60m³/h扬程：32m转速：2900r/min功率：11kW吸入直径：80mm排放直径：65mm以上是一些常见的卧式离心泵型号及其主要参数，不同型号的泵适用于不同的工农业生产需求，用户可根据实际情况选择合适的型号和参数。

此外，还需要根据具体的工作环境和介质特性考虑泵的材料选择、密封方式等因素，以确保泵的安全可靠运行。

D85-45卧式多级离心泵性能参数表由提供长沙奔腾泵业有限公司
D85-45卧式多级离心泵系单吸、多级、节段式离心清水泵。

适用于矿山、工厂及城市给水、排水用，供输送不含固体颗粒及磨料，不含悬浮物的清水或物理化学性质类似于清水的其它液体。

被输送液体温度为0℃～80℃。

允许进口压力为0.6MPa。

输送液体的物理化学性质有特殊要求时，亦可以根据用户特殊要求改变泵的材质，使泵与所输送液体物理化学性质相适用，改变材质后泵的性能参数和安装尺寸与未经改变前的基本相同。

D泵外形尺寸图及外形尺寸表
D型泵法兰尺寸表
D型泵外形安装图（公用底座）D80-30型泵外形安装尺寸表
100D16型泵外形安装尺寸表
D25-50型泵外形安装尺寸表
D46-50型泵外形安装尺寸表
D85-67型泵外形安装尺寸表
D155-67型泵外形安装尺寸表
D型泵外形安装图（本身底座）
安装图）
200D43型泵外形安装尺寸表
8
安装图）
D85-67型泵外形安装尺寸表
安装图）
D155-67型泵外形安装尺寸表
8
安装图）
D280-43/84型泵外形安装尺寸表
8
安装图）
D280-65/84型泵外形安装尺寸表
8
安装图）
D450-60/84型泵外形安装尺寸表
8
安装图）。

本信息由三昌水泵厂发布，水泵专业技术团队，二十余年水泵制造经验，优质服务，质量可靠，实力保证，三昌品牌销售，如有需要，可与我厂联系！D型单吸多级离心清水泵D85-45*4多级卧式离心泵概述：D型泵为单吸、多级、节段式离心清水泵。

适应于矿山、工厂及城市给排水，用来输送不含固体颗粒的清水或物理、化学性质类似于清水的液体，被输送的介质温度为0℃～80℃，允许进口压力0.6MPa。

D85-45*4多级卧式离心泵参数范围：流量Q 10~500m3/h扬程H 33~850mD85-45*4多级卧式离心泵型号说明：D型泵在型号表示方法上有三种，现分述如下：1）D280-43/84×5“D”－表示单级、多吸、节段式离心清水泵。

“280”－表示泵的流量（m3/h）。

“43”－表示泵的单级扬程（m）。

“84”－表示年号。

“5”－表示级数。

2）D80-30×5多好呀“D”－表示单级、多吸、节段式离心清水泵。

“80”－表示泵的吸入口直径（mm）。

“30”－表示泵的单级扬程（m）。

“5”－表示级数。

这种方法表示的泵只有D80－30。

3）150D30×5“150”－表示泵的吸入口直径（mm）。

“D”－表示单级、多吸、节段式离心清水泵。

“30”－表示泵的单级扬程（m）。

“5”－表示级数。

D85-45*4多级卧式离心泵结构型式：D型泵为卧式安装。

除D16-60型泵的吸入口方向垂直向上外，其余泵的吸入口方向为水平。

所有D型泵的吐出口方向垂直向上。

轴向力由平衡盘来平衡。

轴封一般采用填料密封，根据用户需要也可采用机械密封。

除D85-67，D155-67型泵采用滑动轴承、稀油润滑外，其余采用滚动轴承、油脂润滑。

D85-45*4多级卧式离心泵旋转方向：从电机端向泵看为顺时针方向旋转。

D85-45*4多级卧式离心泵主要零件材质：泵的过流部件材质均为铸铁，轴的材质为45号钢。

D85-45*4多级卧式离心泵成套范围：泵于电机、底座配套供应，可配功用底座或本身底座，厂方还提供附件（包括吐出锥管、闸阀、底阀、止回阀）和备件（包括叶轮、密封环、导叶套、平衡盘、轴套）。

实用文案100D45卧式多级离心泵系单吸、多级、节段式离心清水泵。

适用于矿山、工厂及城市给水、排水用，供输送不含固体颗粒及磨料，不含悬浮物的清水或物理化学性质类似于清水的其它液体。

被输送液体温度为0℃～80℃。

允许进口压力为0.6MPa。

输送液体的物理化学性质有特殊要求时，亦可以根据用户特殊要求改变泵的材质，使泵与所输送液体物理化学性质相适用，改变材质后泵的性能参数和安装尺寸与未经改变前的基本相同。

101 28.06 172.0 60.8 77.5 3.9 119 33.06 140.0 61.2 74.0 4.59 72 20.00 230.4 63.99070..5 3.2 101 28.06 193.5 68.4 77.5 3.9 119 33.06 157.5 68.9 74.0 4.5D泵外形尺寸图及外形尺寸表D型泵法兰尺寸表泵型号进口法兰尺寸进口法兰尺寸D450-60/84（250D60）2504053553203212-φ26250 470 400 345 312 48 4.512-φ36D 型泵外形安装图（公用底座）D80-30型泵外形安装尺寸表泵型号级数 外形安装尺寸（公用底座）泵重㎏配套电机LL 1 L 2 L 3 L 4 L 5 L 6 L 7 L 8 C B 3 B 1 B 2 H H 1 H 2 hh 1n-φD 4-φk 型号功率 Kw100D16型泵外形安装尺寸表7 194417656012028614278128.550503527556-φ2525Y200L1-2308 203169116727Y200L1-2309 2108768205.529Y200L2-237125D25型泵外形安装尺寸表泵型号级数外形安装尺寸（公用底座）泵重㎏配套电机L L1 L2 L3 L4 L5 L6 L7 L8 C B3 B1 B2 H H1 H2 hh1n-φD4-φk型号功率Kw125D2 5 31664 144594023241352 2771042285353363027554-φ2526Y200L1-230 417542344214929Y200L2-237 518941565511023532287154.556563753056-φ2532Y225M-245 620991755601202862219963634032535Y250M-255 722572177114238712214.560714536638Y280S-2 75 82334802214.541Y280S-2 75 9246189228228544Y280M-290150D30型泵外形安装尺寸表泵型号级外形安装尺寸（公用底座）泵重配套电机D25-50型泵外形安装尺寸表泵型号级数外形安装尺寸（公用底座）泵重㎏配套电机L L1 L2 L3 L4 L5 L6 L7 L8 C B3 B1 B2 H H1 H2 h h1n-φD4-φk型号功率KwD25-5 0 31767144900273562433365123050503627275504-φ2527Y200L1-230 41789303111295Y200L1-230 51849363171315Y200L2-237 6194915395029423191535337530534Y225M-245 7212416955611248318648604053256-φ2536Y250M-255 822541945631263654313250674336385Y280S-2 75 92314603192405Y280S-2 75 1237466325243Y280S-2 75 11250320726713437723 351264345Y280M-290 12270321771142387832717537445606-φ30475Y315S-211D46-50型泵外形安装尺寸表D85-67型泵外形安装尺寸表74 2691 2020 710 1420330 459 220 630 750 470 445 60 964 Y315S-2 110 5 2829 2250 750 1500 375 547 235 1126 Y315M 1-2 1326 2917 635 280 1434Y315M 2-2 1607 3135 2450 800 1600 460 723 360640 880 505495 501556JS 2355M 2-21908 3273 2655 855 1710 555 811 406650 970 560560 601624JS 2400S 1-22209 3361 899 4501840JS 2400S 2-2250D155-67型泵外形安装尺寸表泵型号级数 外形安装尺寸（公用底座）泵重 ㎏配套电机LL 1 L 2 L 3 L 4 L 5 L 6 L 7 L 8 C B 3 B 1 B 2 H H 1 H 2 hh 1 n-φD4-φk型号功率 KwD 155-673 2653 1985 710 1420 285 479 371 559190 4350 630 750 470 350 445 60 6-φ30952 Y315M 1-2132 42869 2185 1465330459 557 230 640 880 505495 501024 JS 2355M 2-2 190 53007 2465 795 1590 420 547 271650 970 550 560 1145 JS 2400S 1-2 220 63166635315 5 1435 JS 2400M 1-2 250 73564 2855 805 1820 490 725 360 700 1120 660 620 60 1558 JK134-235083652 3030 910 580 811 405.5 1700 JK134-23593740 899450 1860 JK134-244D型泵外形安装图（本身底座）150D30型泵外形安装尺寸表泵型号 级数外形安装尺寸（本身底座）泵重㎏ 电动机 L L 1 L 2 L 3 L 4 L 5 L 6 L 7 L 8 C B B 1 B 2 B 3 H H 1 H 2 h h 1 n-φD 4-φk 型号Kw150D 303 2141 730 450711.5 140 322425388 -12.5 4 368 600 457 350 400 350 280 45 354-φ27 φ24 540 Y280S-4 754 2306 769540 45419 457 280 φ24 620 Y280M-4 9052589 1075 795740655418 -7040650831545 φ28690 Y315S-41102599 778 500 610 355 φ30JS 2355S 1-4 11262754 797.5 770-12.5457 508 315 φ28770 Y315M 1-41322714835.5 500610 355 φ30JS 2355S 2-472869855885 45457508315φ28 850 Y315M 2-41602889 893560 610 355 φ30JS 2355M 1-4 83610 1400 1120890 1000-605 900 630 355 30φ28930Y355-34-42003004 789 560 610 355 φ30JS 2355M 2-4 1993725 947.5 1115-2.5900630 355 φ281010 Y315-34-42003119 846.5 560610 355 φ30JS 2355M 2-4190 3205 880.5 640 620 375 φ261010JS117-4 180103840 1005 123055900 630 355 φ28 1090Y355-37-4 220 3304970560686400φ36JS 2400S 1-48安装图）200D43型泵外形安装尺寸表泵型号级数 外形安装尺寸（本身底座）泵重Kg电动机 L L 1 L 2 L 3 L 4 L 5 L 6 L 7 L 8 C B B 1 B 2 B 3 H H 1 H 2 h h 1 n-φD 4-φk 型号Kw200D 4332520 725 425 827150 388503384285 457 700 508 450 450 400 315 45 45 4-φ30φ28 960Y315M 2-41602538 3028 863 560 620 355 60φ30JS 2355M 1-4 JR 2-355M 1-4160 4 3275103163393900630355 30 φ281070Y355-34-42002668 315 8 928 560 620 355 60 φ30JS2355M2-4JR2-355M2-4195 34051155815902763-38900 630 355 30 φ281205Y355-39-4250 28683348865 560 686 400 65 φ36JS2400S2-4JR2-400S2-4252935852 650 710 450 φ32 JS127-4266 353596789327900 630 355 30 φ28135Y355-43-4280 30693548930 630 686 400 65 φ36JS2400M1-4JR2-400M1-4287 3926108310234149261000 710 400 30 φ35146Y400-43-4355 33893824981 860 790 500 110 φ32JS137—4JR137—4358 405613751155978111153-131000 710 400 30 φ35161Y400-50-4450 35783954876 860 790 500 110 φ32JS138--4JR138--4419 418610431283521000 710 400 30 φ35172Y400-50-4450 385442881061870 940 560 110 φ32JSQ148-4JRQ148-4440 8安装图）D85-67型泵外形安装尺寸表8安装图）D155-67型泵外形安装尺寸表型号数L L 1 L 2 L 3 L 4 L 5 L 6 L 7 L 8 C B B 1 B 2 B 3 H H 1 H 2 h h 1n-φD4-φkKg型号 Kw D 155-673 2655 765400 906.5 182.5 479371559-14.54457 600 508 350 420 350 315 5045 4-φ30φ28 950 Y315M 1-4 132 42633 950.5 459 29.5406508 315 45 φ28 1024 Y355SB-2185 2869984 560 610 355 60 φ30 JS 2355M 2-2 190 5 2771 994.554773.5 457 508 315 45 φ28 1145Y315M 1B-2 220 3007 1054 560686 400 65φ36 JS 2400S 1-2 220 3267 1094.5 55776079050080 φ32 JK133-2/6kv290 6 3556 945580 987.5635 55927.5560 610 355 φ28 1435 Y355M-2280 3166 1009 630 686 40065 φ36JS 2400M 1-2280 73644 1031.5 723 71.55 560610 355 φ28 1558Y355M-2 315 3564 1093 860790 500 80 φ32 JK134-2 350 83732 1125 760 985.581125.5560610 355φ281700 Y355M-2 355 3652 1048 860 790 500 φ32 JK134-2 350 93752 1091899 69.5 860790500φ32 1860JK134-24408安装图）D280-43/84型泵外形安装尺寸表泵型号级数 外形安装尺寸（本身底座）泵重 Kg电动机 L L 1 L 2L 3L 4 L 5 L 6 L 7 L 8 C B B 1 B 2 B 3 H H 1 H 2 h h 1n-φDn-φk 型号Kw8安装图）D280-65/84型泵外形安装尺寸表泵型号级数 外形安装尺寸（本身底座）泵重Kg电动机 L L 1 L 2 L 3 L 4 L 5 L 6 L 7 L 8 C B B 1 B 2 B 3 H H 1 H 2 h h 1 4-φD n-φk 型号KwD 280-65/843 3590 690 310 1243 190 536 475 625 80 6 900 790 630500 530 500 355 50 30 4-φ40φ281006 Y355-4 280 4 3799 820 440 1263 605 1000 710400 1180 Y400-4 355 5 3929 950 570 1263735 1000 4001370 Y400-4 4506 4060 1080 700 1264 865 10004001552 Y400-54-4 500 7 4360 1210 830 1248 99511204501734 Y450-50-4 630 8 4490 1340 960 1125 7 1120 1120450 1916 Y450-50-4 710 9 4620 1470 1090 1255 1120 4502098 Y450-60-4 800104975 1600 1220 144413851250900 500φ422280Y500-50-49008安装图）D450-60/84型泵外形安装尺寸表泵型号级数 外形安装尺寸（本身底座）泵重 ㎏电动机 L L 1 L 2 L 3 L 4 L 5 L 6 L 7 L 8 C B B 1 B 2 B 3 H H 1 H 2 h h 1n-φD4-φk 型号KwD 450-60/8433738770 3881243190 537574591 88 7 1000850 710500 560 550 40050 304-φ42φ351750 Y400-43-43553489 870 940 560 110φ42JSQ147-43604 3891920 541 7271000710 400 30 φ35 2000 Y400-54-4 5008安装图）。

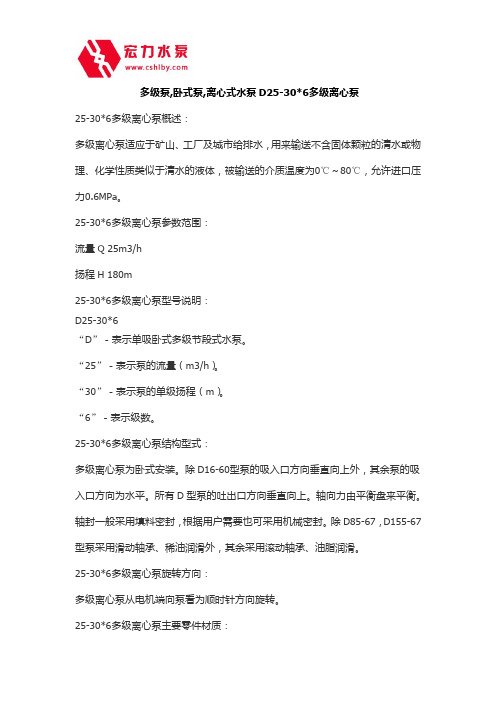

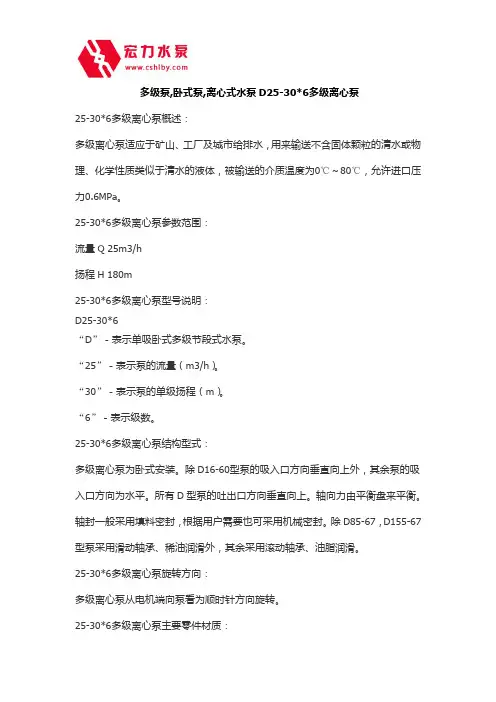

多级泵,卧式泵,离心式水泵D25-30*6多级离心泵
25-30*6多级离心泵概述：
多级离心泵适应于矿山、工厂及城市给排水，用来输送不含固体颗粒的清水或物理、化学性质类似于清水的液体，被输送的介质温度为0℃～80℃，允许进口压力0.6MPa。

25-30*6多级离心泵参数范围：
流量Q 25m3/h
扬程H 180m
25-30*6多级离心泵型号说明：
D25-30*6
“D”－表示单吸卧式多级节段式水泵。

“25”－表示泵的流量（m3/h）。

“30”－表示泵的单级扬程（m）。

“6”－表示级数。

25-30*6多级离心泵结构型式：
多级离心泵为卧式安装。

除D16-60型泵的吸入口方向垂直向上外，其余泵的吸入口方向为水平。

所有D型泵的吐出口方向垂直向上。

轴向力由平衡盘来平衡。

轴封一般采用填料密封，根据用户需要也可采用机械密封。

除D85-67，D155-67型泵采用滑动轴承、稀油润滑外，其余采用滚动轴承、油脂润滑。

25-30*6多级离心泵旋转方向：
多级离心泵从电机端向泵看为顺时针方向旋转。

25-30*6多级离心泵主要零件材质：
多级离心泵的过流部件材质均为铸铁，轴的材质为45号钢。

25-30*6多级离心泵成套范围：
多级离心泵于电机、底座配套供应，可配功用底座或本身底座，厂方还提供附件（包括吐出锥管、闸阀、底阀、止回阀）和备件（包括叶轮、密封环、导叶套、平衡盘、轴套）。

（可订制）。

卧式多级离心泵型号及参数1.DL型卧式多级离心泵DL型卧式多级离心泵是一种中等型泵，适用于输送清水及物理化学特性类似于清水的液体。

该泵的参数如下：-流量范围：6.3-400m³/h-扬程范围：50-1500m-额定功率：1.5-450kW- 额定转速：2900r/min- 进口直径：φ40-φ250mm- 出口直径：φ32-φ200mm2.DG型卧式多级锅炉给水泵DG型卧式多级锅炉给水泵是一种专用泵，主要用于锅炉给水系统的供水。

该泵的参数如下：-流量范围：6.3-700m³/h-扬程范围：50-1500m-额定功率：1.5-400kW- 额定转速：2900r/min- 进口直径：φ40-φ300mm- 出口直径：φ32-φ250mm3.D型卧式多级离心泵D型卧式多级离心泵适用于输送清水及物理化学特性类似于清水的液体，广泛用于工矿企业、城市供水及排水等领域。

该泵的参数如下：-流量范围：6.3-400m³/h-扬程范围：50-1500m-额定功率：1.5-450kW- 额定转速：970-2950r/min- 进口直径：φ40-φ250mm- 出口直径：φ32-φ200mm4.TSWA型卧式多级离心泵TSWA型卧式多级离心泵适用于输送纯净水及物理性质类似于纯净水的液体，广泛用于工业和城市供水、高层建筑增压供水、花园灌溉等。

该泵的参数如下：-流量范围：6.5-1200m³/h-扬程范围：15-780m-额定功率：5.5-1320kW- 额定转速：1480-2950r/min- 进口直径：φ100-φ400mm- 出口直径：φ65-φ300mm以上仅为几种常见的卧式多级离心泵型号及其参数，具体选型应根据实际需求和使用环境进行选择。

此外，还有一些其他型号的卧式多级离心泵可供选择，以满足不同领域和应用的需求。

卧式多级离心泵技术及参数
一、卧式多级离心泵产品概述：
卧式多级离心泵系卧式、单吸多级、分段式结构，是最新开发生产的节能系列产品。

具有效率高，运行噪音低，抗汽蚀性能好，结构合理，使用寿命长等显著优点。

主要输送清水或物理化学性质类似于水的其他液体。

产品执行JB/T1051-93《多级离心泵型式与基本参数》标准。

二、卧式多级离心泵产品特点：
1、水力模型先进，效率高，性能范围广。

2、泵结构紧凑、布置合理、外形美观。

3、进出口径相同，便于管路连接。

4、泵运行平稳，噪音低，寿命长。

5、密封可靠、无泄漏。

三、卧式多级离心泵技术参数：
流量：18-155m3/h；
扬程：18-270m；
功率：2.2-180kw；
转速：1450r/min；
口径：φ50-φ150；
温度范围：0-+80℃；
工作压力：≤3.0Mpa。

四、卧式多级离心泵型号意义：
五．卧式多级离心泵适用范围：
适用于工业和城市给排水、高层建筑增压供水，园林喷灌、消防增压、远距离送水、采暖、浴室等冷暖水循环增压及设备配套等，尤其适用于宾馆、饭店娱乐场所的制冷、空调给水等。

六、卧式多级离心泵性能参数：。

/D155-67x7型卧式多级离心泵技术说明、厂家、价格一、D155-67x7型卧式多级离心泵概述：该系列泵系节段式多级离心泵，采用了国家推荐使用的高效节能水力模型，具有高效节能、性能范围广、运行平稳、低噪音、长寿命、安装维修方便等优点；通过改变泵的材质（或过流部件的材质）、密封形式和增加冷却系统，可输送热水、油类、腐蚀性和含磨料的介质等。

D型泵供输送不含固体颗粒、温度不高于80℃的清水或物理化学性质类似于清水的液体，适应于矿山和城市给排水工程使用。

泵的进口允许压力均不超过0.6MPa。

二、D155-67x7型卧式多级离心泵参数范围：流量：119-190m³/h扬程：118-684m三、D155-67x7型卧式多级离心泵型号说明155 -- 泵设计点流量为155m³/h67 -- 泵单级设计点扬程为67m7 -- 泵的级数为7级/四、D155-67x7型卧式多级离心泵结构说明：卧式多级离心泵主要由固定部分、转子部分、轴承和轴封四大部分组成；1、固定部分：主要由吸入段、中段、吐出段和导叶等组成，用穿杠将各段拉紧，构成工作室。

吸入口为水平方向，出口垂直向上；根据需要也可生产出入口垂直向上方向。

2、转子部分：主要由轴、叶轮、平衡盘、和轴套等组成。

轴将动力传递给叶轮使其工作；平衡盘用来平衡轴向力；轴上装有可更换的轴套以保护轴。

3、轴承部分：主要由轴承体、轴承和轴承压盖等组成，采用滚动轴承、干油润滑。

4、轴封：一般采用软填料密封，主要由进水段和尾盖上的密封函体、填料、挡水圈等组成。

密封腔内通入有一定压力的水，起水封、水冷和水润滑作用。

泵内水封水一般来自泵内的压力水。

5、传动：泵通过联轴器由原动力直接驱动。

从原动机端看泵，泵为顺时针方向旋转。

/五、D155-67x7型卧式多级离心泵选型说明：1、泵的性能参见泵的性能表，表中所列参数为一个大气压下常温清水的试验性能。

输送油类等粘度大的介质时，需进行性能换算。

【TSWA型卧式多级离心泵】产品:【TSWA型卧式多级离心泵】产品简介：TSWA型卧式多级离心泵是我公司在TSW型泵的基础上吸收国内外多种多级离心泵的优点改进而成的新一代产品,符合JB/T53058-93质量标准。

TSWA 型卧式多级离心泵供输送不含固体颗粒的清水及物理化学性质似于水的液体之用。

TSWA 型卧式多级离心泵主要用于高压给水、高层建筑给水，也可用于厂矿给排水。

TSWA 型卧式多级离心泵泵的流量从10~155 m3/h，扬程范围为15~300m,配套功率范围2.2~200kw，口径范围为50~150mmTSWA 型卧式多级离心泵介质使用温度不超过80℃【TSWA型卧式多级离心泵】型号意义：【TSWA型卧式多级离心泵】使用条件：1、适于输送清水及物理化学性质类似于清水的物质，其固体不溶物体积不超过单位体积0.1%，粒度≤2mm2、介质温度：-15℃~80℃；3、工作压力：系统压力≤3.0MPa;（即：系统压力=入口压力+泵工作时的压力≤3.0MPa）4、周围环境温度应低于40℃,相对湿度低于95%;5、由于本型泵主要部件均为铸铁材质，因此所输送介质应无强腐蚀性。

注：如介质带有细小颗粒或具强腐蚀性时，请在订货时说明，以便提供更为可靠之产品。

【TSWA型卧式多级离心泵】产品特点：1、TSWA型卧式多级离心泵结构紧凑，体积小，外形美观，占地面积小，节省建筑费用；2、TSWA型卧式多级离心泵的转子部件由两端的滚动轴承支撑，泵运行平稳；3、TSWA型卧式多级离心泵的进口为水平方向，出口为垂直向上布置，简化管路；4、TSWA型卧式多级离心泵的电机为卧式结构，便于维修。

【TSWA型卧式多级离心泵】主要用途：TSWA型卧式多级离心泵适用于工业和城市给排水、高层建筑增压供水，园林喷灌、消防增压、远距离送水、采暖、浴室等冷暖水循环增压及设备配套等，尤其适用于宾馆、饭店娱乐场所的制冷、空调给水等。

【TSWA型卧式多级离心泵】结构图：序号名称材料序号名称材料序号名称材料序号名称材料1 联轴器HT200 7 导叶HT200 13平衡盘HT200 19 右轴承压盖HT2002 左轴承压盖HT200 8 中段HT200 14 填料体HT200 20 左轴承压盖Q2353 左轴承座HT200 9 末导叶HT200 15 右轴承座HT200 21轴承锡青铜4 左填料压盖HT200 10 出水段HT200 16 右填料压盖HT200 22 左轴承衬套Q2355 进水段HT200 11 平衡段HT200 17右填料轴套Q235 23 左填料轴套Q2356 叶轮HT200 12 平衡环HT200 18右轴承衬套Q235 24 轴45或2Cr13【TSWA型卧式多级离心泵】结构说明：1、TSWA型卧式多级离心泵为多级节段式结构，其吸入口为水平方向，吐出口为垂直向上布置，设有50、75、100、125、150等口径，用户根据流量、扬程的需求选择不同品径和级数的泵来得到满足；2、TSWA型卧式多级离心泵主要由进水段、中段、导叶、叶轮、出水段及轴承体部件、密封部件等组成，其结构设计合理；3、TSWA型卧式多级离心泵的转子部件由中碳钢轴、铸铁叶轮、平衡盘及轴套等组成，转子两端支承在干油润滑的滚动轴承上，由于叶轮极好的动静平衡及平衡盘的水力平衡作用，使得泵运行起来十分平稳，且噪声低、振动小。

卧式多级离心泵型号及参数
D46-30*6型卧式多级泵概述：
D型卧式多级离心泵(长沙三昌)为多级、单吸、节段式离心清水泵。

适应于矿山、工厂及城市给排水，用来输送不含固体颗粒的清水或物理、化学性质类似于清水的液体，被输送的介质温度为0℃～80℃，允许进口压力0.6MPa。

参数范围：
流量Q 6.3~600m3/h
扬程H 17~850m
型号说明：
D46-30*6
“D”－表示单吸多级节段式离心清水泵。

“46”－表示泵的流量（m3/h）。

“30”－表示泵的单级扬程（m）。

“6”－表示级数。

旋转方向：
从电机端向泵看为顺时针方向旋转。

主要零件材质：
泵的过流部件材质均为铸铁，轴的材质为45号钢。

成套范围：
泵于电机、底座配套供应，可配功用底座或本身底座，厂方还提供附件（包括吐出锥管、闸阀、底阀、止回阀）和备件（包括叶轮、密封环、导叶套、平衡盘、轴套）。

D46-30*6型卧式多级泵结构型式：
D型泵为卧式安装。

除D16-60型泵的吸入口方向垂直向上外，其余泵的吸入口方向为水平。

所有D型泵的吐出口方向垂直向上。

轴向力由平衡盘来平衡。

轴封一般采用填料密封，根据用户需要也可采用机械密封。

除D85-67，D155-67型泵采用滑动轴承、稀油润滑外，其余采用滚动轴承、油脂润滑。

卧式离心水泵型号参数卧式离心水泵是一种常见的工业设备，广泛应用于水处理、供水、排水、农田灌溉等领域。

不同型号的卧式离心水泵具有不同的参数，下面将对常见的几种型号进行介绍。

型号一：XBD卧式离心消防泵XBD卧式离心消防泵是一种专用于消防系统的泵，具有以下参数：1. 流量范围：2-1000L/s2. 扬程范围：5-200m3. 功率范围：0.37-160kW4. 进口直径：50-500mm5. 出口直径：32-400mm这种泵采用卧式结构，具有结构紧凑、运行平稳、噪音低等特点，适用于各种消防系统的供水。

型号二：IS卧式单级单吸离心泵IS卧式单级单吸离心泵是一种广泛应用于工农业生产和城市供水排水的常用泵，参数如下：1. 流量范围：1.5-600L/s2. 扬程范围：5-125m3. 功率范围：0.55-400kW4. 进口直径：50-600mm5. 出口直径：32-500mm这种泵结构简单，运行可靠，适用于输送清水或物理化学性质类似于清水的液体。

型号三：DL卧式多级离心泵DL卧式多级离心泵是一种适用于供热、供暖、供水等系统的泵，具有以下参数：1. 流量范围：3.75-840L/s2. 扬程范围：50-1500m3. 功率范围：1.5-1800kW4. 进口直径：40-300mm5. 出口直径：25-200mm这种泵采用多级结构，能够提供较高的扬程，适用于长距离输送或高层建筑供水。

型号四：S卧式双吸离心泵S卧式双吸离心泵是一种用途广泛的大型泵，参数如下：1. 流量范围：68-30000L/s2. 扬程范围：6-180m3. 功率范围：22-5000kW4. 进口直径：150-1800mm5. 出口直径：100-1600mm这种泵具有双吸结构，能够提供较大的流量和较低的扬程，适用于大型供水工程和工业系统。

总结：卧式离心水泵的型号参数有很多种，每种型号适用于不同的工农业生产和城市供水排水需求。

在选择使用时，需要根据具体的工程要求和性能参数进行合理的选择。
