IHW型不锈钢卧式管道离心泵型号参数

【ISW型卧式管道离心泵】产品:【ISW型卧式管道离心泵】产品概述：ISW型单级单吸卧式离心泵采用最先进的水力模型，根据IS型单级单吸离心泵之性能参数和立式泵的独特结构组合设计，并严格按照国际iso2858进行设计制造，该产品轴封选用硬质合金机械密封装置，具有高效节能、性能可靠、安装使用方便等特点。

【ISW型卧式管道离心泵】型号意义：【ISW型卧式管道离心泵】产品特点：1、运行平稳：泵轴的绝对同心度叶轮优异的动静平衡，保证平稳运行，绝无振动。

2、滴水不漏：不同材质的硬质合金密封，保证了不同介质输送均无泄漏。

3、噪音低：两个低噪音轴承下的水泵，运转平稳，除电机微弱声响，基本无噪声。

4、故障率低：结构简单合理，关键部分采用国际一流品质配套，整机无故障工作时间大大提高。

5、维修方便：更换密封、轴承、简易方便。

6、占地更省：出口可向左、向右、向上三个方向，便于管道布置安装，节省空间。

7、ISW卧式清水泵，供输送清水及物理化学性质类似于清水的其他液体之用，适用于工业和城市供水，高层建筑增压送水，园林喷灌，消防增压，远距离输送，暖通制冷循环、浴室等冷暖水循环增压及设备配套，使用温度T≤80℃。

8、ISWR卧式热水泵广泛适用于:冶金、化工、纺织、造纸、以及宾馆饭店等锅炉热水增压循环输送及城市采暖系统，ISWR型使用温度T≤120℃。

9、ISWH卧式化工泵，供输送不含固体颗粒，具有腐蚀性、粘度类似于水的液体，适用于石油、化工、冶金、电力、造纸、食品制药和合成纤维等部门，使用温度为-20℃～+120℃。

10、ISWB卧式管道油泵，供输送汽油、煤油、柴油等油类产品或易燃、晚爆液体，被输送介质温度为-20℃～+120℃。

【ISW型卧式管道离心泵】主要用途：1、ISW型卧式清水离心泵，供输送清水及物理化学性质类似于清水的其它液体之用，适用于工业和城市给排水、高层建筑增压送水、园林喷灌、消防增压、远距离输送、暖通制冷循环、浴室等冷暖水循环增压及设备配套，使用温度t≤80℃。

【IH型不锈钢化工离心泵】产品：【IH型不锈钢化工离心泵】产品简介：IH型不锈钢化工离心泵是单级单吸悬臂式离心泵，其标记额定性能点和尺寸等效果用国际标准IS02858-1975（E），是一种用以取代F型耐腐蚀泵更新换代的节能产品，该系列化工离心泵根据节能型泵的性能、技术要求和试验方法等而设计，它是我国推广的节能泵类产品之一。

是永嘉县有限公司科技人员联合国内水泵专家选用国内优秀水力模型设计开发。

供吸送清水及物理化学性质类似水不含固体颗粒的液体。

广泛用于工农业城市排水、消防供水等。

供输送20℃～105℃的腐蚀性介质或物理、化学性能类似于水的介质。

人工草地【IH型不锈钢化工离心泵】型号意义：【IH型不锈钢化工离心泵】产品特点：IH型不锈钢化工泵具有水利性能布局合理、可靠，体积小，质量轻，抗汽蚀性能好，电耗低，使用检修方便，工作效率高等优点。

IH型单级单吸离心泵为卧式结构，其结构设计基本能满足所有管道安装。

【IH型不锈钢化工离心泵】泵的旋转方向：143型不锈钢化工泵通过加长联轴器由电动机直接驱动，从电动机端看，按顺时针方向旋转。

【IH型不锈钢化工离心泵】性能范围：流量Q：6.3～400m3/h 扬程H：5～132m转速n：2900、1450r/min 配带功率：0.55～110KW进口直径：50～200mm 最高工作压力：1.6MpaIH10化工泵有29个基本型，其中22个双速（2900、1450r/min）经过A、B两种型式的叶轮直径切割变型后，达112个规格。

【IH型不锈钢化工离心泵】使用条件：IH型不锈钢化工泵的最高工作设计压力为1.6兆帕。

介质温度不高于80℃。

需要时采用双端面密封冷却装置，可输送介质温度为℃～+280℃。

注：用户可根据被输送介质的腐蚀性程度对泵的过流部分主要零件选用不同材料。

【IH型不锈钢化工离心泵】泵的轴封型式：填料密封：泵盖内设有填料函，采用软填料密封，填料函内可通入有一定压力的水，供密封冷却，润滑、清洗用。

不锈钢耐腐蚀离心泵型号及参数不锈钢耐腐蚀离心泵是一种经过特殊处理的泵，其材料为不锈钢，具有极强的耐腐蚀性能。

由于不锈钢耐腐蚀离心泵在化工、石油、冶金等行业中广泛使用，不同型号的不锈钢耐腐蚀离心泵具有不同的参数和性能。

以下是几种常见的不锈钢耐腐蚀离心泵型号及其参数。

一、不锈钢耐腐蚀离心泵型号：ISG1.流量范围：1.5-1200m³/h2.扬程范围：15-155m3.功率范围：0.37-160kW4.功率频率：50Hz/60Hz5. 进口直径：15-500mm6. 出口直径：15-500mm7.温度范围：-20℃-105℃8.泵体材料：不锈钢二、不锈钢耐腐蚀离心泵型号：IH1.流量范围：3.6-400m³/h2.扬程范围：5-125m3.功率范围：0.55-160kW4.功率频率：50Hz/60Hz6. 出口直径：25-150mm7.温度范围：-20℃-105℃8.泵体材料：不锈钢三、不锈钢耐腐蚀离心泵型号：AS1.流量范围：4.5-1500m³/h2.扬程范围：5-70m3.功率范围：0.37-315kW4.功率频率：50Hz/60Hz5. 进口直径：40-400mm6. 出口直径：32-300mm7.温度范围：-20℃-105℃8.泵体材料：不锈钢四、不锈钢耐腐蚀离心泵型号：CQB1.流量范围：0.6-100m³/h2.扬程范围：8-30m3.功率范围：0.18-11kW4.功率频率：50Hz/60Hz5. 进口直径：20-50mm7.温度范围：-20℃-105℃8.泵体材料：不锈钢以上是四种常见的不锈钢耐腐蚀离心泵型号及其参数，这些型号的不锈钢耐腐蚀离心泵具有不同的流量范围、扬程范围、功率范围、进口出口直径以及适用温度范围等特点，可以根据具体使用场景的需要选择合适的型号和参数。

应用范围：IH型单级单吸化工离心泵用于输送不含颗粒，黏度类似于水的腐蚀性液体。

性能参数（设计点）：流量Q 6.3～400 m3/h，扬程H 5～125m。

被输送介质温度一般为-20℃～105℃，泵的最高工作压力为1.6Mpa。

结构特点：IH型泵为单级单吸悬架式离心泵，其结构为后开门，即泵体不动，叶轮能从泵体后面取出，而不必拆动泵进出口管道。

IH型泵的叶轮基本型式为闭式离心叶轮.根据输送介质是否结晶、结胶、以及是否含有气体,可选用半开或开式叶轮。

IH型泵的轴封可根据拥护要求选用:①填料密封;②机械密封;③副叶轮动力密封。

轴承为滚动轴承,用稀油润滑。

从驱动端看,泵为顺时针旋转。

主要材质：与介质接触零件材料为合金不锈钢,主要牌号为:ZG1Cr18Ni9,ZGCr18Ni12Mo2Ti,OOCr17Ni14Mo2,CD-4MCu,哈氏合金、CM2、RS4等。

IH泵性能参数表参数型号流量Q扬程H转速n轴功率Pa配带电动机效率η必需汽蚀余量叶轮直径泵口径泵外型尺寸泵重功率型号吸入吐出长宽高m3/h m r/minkw kw ％ｍ㎜㎜㎜mm ㎏IH50-32-125 7.512.5152320182901.091.331.52.2YB90L-24351492.02.02.513850 32 4652225244IH50-32-125A 6.811.413.719.516.514.52900.861.021.132.2YB90L-24250482.02.02.550 32 4652225244IH50-32J-125 3.756.37.55.755.04.51450.160.190.210.55YB801-43645442.02.02.513850 32 4652225244IH50-32J-13.45.754.2 1450.13 0.YB801-435442.02.0 50 32 422450.165 0 2IH50-32-160 7.512.51534.532302902.142.372.453.YB100L-23345502.02.02.516550 32 4652629248IH50-32-160A 6.811.413.729.126.624.62901.681.842.092.2YB90L-23245442.02.02.550 32 4652629248IH50-32J-160 3.756.37.58.68.07.51450.30.340.360.55YB801-42940432.02.02.516550 32 4652629248IH50-32-160A 3.45.76.87.36.76.21450.240.270.270.55YB801-42839422.02.02.550 32 4652629248IH50-32-200 7.512.515.051.850.048.02903.784.364.565.5YB132S1-22839432.02.02.519550 32 4653346IH50-32-200A 7.011.714.045.543.741.72903.213.663.795.5YB132S1-22738422.02.02.550 32 4653346IH50-32J-26.61140.538.7 2902.80 4 YB112M-26372.02.0 50 32 433633.225 0 0IH50-32J-200 3.756.37.542.942.542.01450.570.650.681.1YB90S-42333362.02.02.519550 32 4653346IH50-32J-200A 3.55.97.111.310.910.41450.490.530.570.75YB802-42232352.02.02.550 32 4563346IH50-32J-200B 3.35.56.610.19.79.21450.430.470.490.55YB801-42131342.02.02.550 32 4653346IH50-32-250 7.512.515.0828078.52907.288.258.7911 YB160M1-2233336.52.02.02.525150 32 63454599参数型号叶轮直径(mm)转速2900r/min泵重(kg) 流量(m3/h)扬程(m)轴功率(kw)必需汽蚀余量(NPSH)r(m)配带电机型号及功率Γ≤1.01.0<Γ≤1.351.35<Γ≤1.84IH50-32-125 138 7.512.515.023.020.018.01.091.331.502.02.02.5Y90L-2/2.2 Y90L-2/2.2 Y100L-2/3.0 44IH50-32-125A 1256.811.313.618.516.414.50.870.991.162.02.02.5Y90S-2/1.5 Y90L-2/2.2 Y90L-2/2.2 44IH50-32-160 165 7.5 34.5 2.13 2.0 Y100L-2/3.Y112M-4/4.Y132S1-2/5.4812.5 15.0 32.030.02.372.452.02.50 0 5IH50-32-160 A 1506.811.313.628.526.424.51.761.851.912.02.02.5Y90L-2/2.2Y100L-2/3.Y112M-4/4.0 48IH50-32-200 195 7.512.515.051.550.048.03.784.364.562.02.02.5Y132S1-2/5.5Y132S1-2/7.5Y160M1-2/11 60IH50-32-200A 1776.811.313.642.541.039.53.163.243.572.02.02.5Y112M-4/4.Y132S1-2/5.5Y132S1-2/7.560IH50-32-250 252 7.512.515.082.080.078.57.288.258.762.02.02.5Y160M1-2/11Y160M2-2/15Y160L-2/18.599IH50-32-250A 2357.011.714.071.970,068.06.846.977.712.02.02.5Y160M1-2/11Y160M1-2/11Y160M2-2/15 99IH50-32-250B 2216.611.013.263.562.060.95.716.196.642.02.02.5Y132S1-2/7.5Y160M1-2/11Y160M2-2/15 99IH50-32-315 7.512.515.0125 15.22.02.02.5Y160L-2/18.5Y180M-2/22 Y200L1-2/30IH50-32-315A 7.011.714.0110 12.982.02.02.5Y160M2-2/15Y160L-2/18.5Y200L1-2/30IH50-32-315B 6.611.013.296.8 11.152.02.02.5Y160M2-2/15Y160M2-2/15Y180M-2/22IH65-50-125 130 15.025.030.021.220.018.51.852.202.402.02.02.5Y100L-2/3.Y112M-4/4.Y132S1-2/5.545IH65-50-125A 11813.622.727.317.516.515.41.481.671.912.02.02.5Y90L-2/2.2Y100L-2/3.Y112M-4/4.0 45参数型号叶轮直径(mm转速2900r/min泵重(kg) 流量(m3/h)扬程(m)轴功率(kw)必需汽蚀余量(NPSH)r配带电机型号及功率Γ≤1.01.0<Γ≤1.351.35<Γ≤1.84) (m)IH65-50-160 16815.025.030.034.032.030.03.183.824.152.02.02.5Y132S1-2/5.5Y132S1-2/7.5Y160M1-2/11 50IH65-50-160A 15313.622.727.328.426.524.82.562.933.292.02.02.5Y112M-4/4.Y132S1-2/5.5Y132S1-2/7.550IH65-40-200 19215.025.030.053.050.047.55.306.567.272.02.02.5Y132S1-2/7.5Y160M1-2/11Y160M2-2/15 64IH65-40-200A 17513.622.727.342.041.039.05.065.075.732.02.02.5Y132S1-2/7.5Y160M1-2/11Y160M1-2/11 64IH65-40-250 24815.025.030.081.280.078.49.7611.8012.802.02.02.5Y160M2-2/15Y160L-2/18.5Y200L1-2/30 103IH65-40-250A 23214.023.428.074.871.068.58.7310.6011.102.02.02.5Y160M2-2/15Y160M2-2/15Y180M-2/22 103IH65-40-250B 21813.222.026.462.861.853.07.298.428.452.02.02.5Y160M1-2/11Y160M2-2/15Y160L-2/18.5103IH65-40-315 31015.025.030.0126.125.124.18.5021.8023.802.02.02.5Y200L1-2/3Y200L2-2/37Y225M-2/45 115IH65-40-315A 29014.023.428.0118.5109.5106.18.1018.3622.122.02.02.5Y200L1-2/3Y200L1-2/3Y225M-2/45 115IH65-40-315B 27213.222.026.498.096.595.914.6915.6317.672.02.02.5Y160L-2/18.5Y200L1-2/3Y200L2-2/37 115IH80-65-125 14030.050.060.023.220.017.53.163.954.293.03.04.0Y132S1-2/5.5Y132S1-2/7.5Y160M1-2/11 54IH80-65-125A 12727.245.319.016.52.483.043.03.0Y112M-4/4.Y132S1-2/5.5Y132S1-2/7.554IH80-65-160 16830.050.060.036.032.028.45.166.507.142.02.33.3Y132S1-2/7.5Y160M1-2/11Y160M2-2/15 60IH80-65-160A 15327.245.354.429.526.423.24.085.025.592.02.33.3Y132S1-2/7.5Y132S1-2/7.5Y160M1-2/11 60参数型号叶轮直径(mm)转速2900r/min泵重(kg) 流量(m3/h)扬程(m)轴功率(kw)必需汽蚀余量(NPSH)r(m)配带电机型号及功率Γ≤1.01.0<Γ≤1.351.35<Γ≤1.84IH80-50-200 20430.050.060.055.050.045.08.5010.8011.902.02.53.2Y160M2-2/15Y160L-2/18.5Y180M-2/22 69IH80-50-200A 18527.245.354.445.241.137.06.738.299.352.02.53.2Y160M1-2/11Y160M2-2/15Y160L-2/18.569IH80-50-250 24530.050.060.081.580.078.013.8718.8023.222.22.53.5Y200L1-2/3Y200L2-2/37Y225M-2/45 102IH80-50-250A 23028.146.956.271.470.568.311.8716.1019.352.22.53.5Y180M-2/22Y200L1-2/3Y200L2-2/37 102IH80-50-250B 21626.444.052.863.062.260.410.0613.8016.702.22.53.5Y160L-2/18.5Y180M-2/22 Y200L2-2/37 102IH80-50-315 31230.050.060.0128.125.120.24.9032.8039.222.02.02.5Y225M-2/45 Y250M-2/55 Y280S-2/75 119IH80-50-315A 29328.146.956.2112.110.105.21.4128.1033.462.02.02.5Y200L2-2/37Y225M-2/45 Y280S-2/75 119IH80-50-315B 275 44.052.897.092.924.2028.422.02.5Y200L1-2/3Y200L2-2/37Y250M-2/55 119IH100-80-125 14260.0100.0120.023.220.017.56.027.478.173.74.54.8Y160M1-2/11Y160M1-2/11Y160M2-2/15 63IH100-80-125A 13054.691.8109.219.216.814.54.765.926.343.74.54.8Y132S1-2/7.5Y160M1-2/11Y160M2-2/15 63IH100-80-160 17860.0100.0120.037.032.028.010.1011.9012.503.84.35.0Y160M2-2/15Y160L-2/18.5Y180M-2/22 95IH100-80-160A 16254.691.8109.230.526.523.27.989.259.853.84.35.0Y160M1-2/11Y160M2-2/15Y160L-2/18.595IH100-65-200 20960.0100.0120.056.050.044.014.5018.9020.303.43.95.2Y180M-2/22Y200L1-2/3Y200L2-2/37 96IH100-65-200A 19054.691.8109.246.041.536.611.5014.7016.003.43.95.2Y160L-2/18.5Y180M-2/22 Y200L1-2/30 96参数型号叶轮直径(mm)转速2900r/min泵重(kg) 流量(m3/h)扬程(m)轴功率(kw)必需汽蚀余量(NPSH)r(m)配带电机型号及功率Γ≤1.01.0<Γ≤1.351.35<Γ≤1.84IH100-65-250 25960.0100.0120.088.080.074.025.2032.0036.103.03.64.5Y200L2-2/37Y225M-2/45 Y280S-2/75 107IH100-65-250A 24256.193.5112.277.070.064.721.8027.4030.903.03.64.5Y200L2-2/37Y225M-2/45 Y250M-2/55 107IH100-65-250B 22852.787.8105.467.061.757.018.3023.1026.003.03.64.5Y200L1-2/3Y200L2-2/37Y250M-2/55 107IH100-65-315 30060.0100.0120.0132.125.44.9054.9060.802.83.24.2Y280S-2/75 Y280M-2/90 Y315S-2/110 160119. 0IH100-65-315A 28056.193.5112.2115.5109.104.39.2045.5052.102.83.24.2Y250M-2/55 Y280S-2/75 Y315S-2/110 160IH100-65-315B 26452.787.8105.4102.97.092.033.3038.7044.402.83.24.2Y250M-2/55 Y280S-2/75 Y280M-2/90 160IH125-80-160 17096.0160.0192.037.032.028.013.6217.6519.295.6 Y180M-2/22Y200L1-2/3Y200L2-2/37IH125-80-160A87.5145.9175.131.626.622.610.7613.5514.375.6Y160L-2/18.5Y180M-2/22 Y200L1-2/30IH125-80-200 21996.0160.0192.061.050.041.024.5327.5827.845.2Y200L1-2/3Y200L2-2/37Y250M-2/55IH125-80-200A90.0150.0180.054.743.734.720.9522.8922.385.2Y200L1-2/3Y200L1-2/3Y225M-2/45IH125-80-200B84.5140.8169.049.738.729.718.1519.2718.235.2 Y180M-2/22Y200L1-2/3Y200L2-2/37IH125-80-25096.0160.0192.087.080.073.033.4543.7550.224.8 Y250M-2/55 Y280S-2/75 Y280M-2/90IH125-80-250A90.0150.0180.076.170.063.927.8436.2041.224.8 Y225M-2/45 Y250M-2/55 Y280S-2/75IH125-80-250B84.5140.8169.067.462.056.623.5030.4934.734.8Y200L2-2/37Y225M-2/45 Y280S-2/75参数型号叶轮直径转速2900r/min泵重(kg) 流量(m3/h)扬程(m)轴功率(kw)必需汽蚀余量(NPSH)配带电机型号及功率Γ≤1.01.0<Γ≤1.351.35<Γ≤1.84(mm )r (m)IH125-80-31596.0160.0192.0133.125.119.55.1969.8381.874.5 Y280M-2/90Y315S-2/11Y315M1-2/132IH125-80-315A90.0150.0180.0117.110.104.746.2558.3668.434.5 Y280S-2/75 Y280M-2/90 Y315S-2/110IH125-80-315B84.5140.8169.0102.996.792.038.8248.7957.224.5 Y280S-2/75 Y280S-2/75 Y280M-2/90IH125-100-160 176120.0200.0240.037.032.028.017.2721.5223.774.04.55.0Y200L1-2/3Y200L1-2/3Y225M-2/45IH125-100-160A 109.1182.0218.031.626.622.613.6116.4817.014.04.55.0Y160L-2/18.5Y200L1-2/3Y200L2-2/37IH125-100-200 223120.0200.0240.061.950.041.029.3035.4038.804.55.05.8Y225M-2/45 Y250M-2/55 Y280S-2/75 103IH125-100-200A 203109.1182.0218.050.541.434.023.1027.4030.104.55.05.8Y200L2-2/37Y225M-2/45 Y250M-2/55 103IH125-100-250 266120.0200.0240.090.080.073.047.4058.1064.503.74.55.5Y280S-2/75 Y280M-2/90 Y315S-2/110 170IH125-100-250A 248112.0186.5224.078.069.563.540.3048.3554.503.74.55.5Y280S-2/75 Y280S-2/75 Y280M-2/90 170IH125-100-250B 233105.5175.5211.069.061.556.034.2041.4046.003.74.55.5Y250M-2/55 Y280S-2/75 Y280M-2/90 170IH125-100-315 328120.0200.0240.0130.125.69.44100.224.55.06.0Y315M1-2/132——————————1470 119. 0 114.0 0IH125-100-315A 309112.0186.5224.0113.110.4103.459.2485.6097.044.55.06.0Y315S-2/11Y315M1-2/132—————147IH125-100-315B 290105.5175.5211.0100.96.791.649.5472.4082.244.55.06.0Y280M-2/90Y315S-2/11Y315M1-2/132147参数型号叶轮直径(mm)转速1450r/min泵重(kg) 流量(m3/h)扬程(m)轴功率(kw)必需汽蚀余量(NPSH)r(m)配带电机型号及功率Γ≤1.01.0<Γ≤1.351.35<Γ≤1.84IH50-32-125 1383.86.37.55.75.04.50.160.190.212.02.02.5Y801-4/0.55Y801-4/0.55Y801-4/0.55 44IH50-32-125A 1253.45.76.84.74.13.70.130.150.162.02.02.5Y801-4/0.55Y801-4/0.55Y801-4/0.55 44IH50-32-160 1653.86.37.58.58.07.50.300.340.362.02.02.5Y801-4/0.55Y801-4/0.55Y802-4/0.75 48IH50-32-160A 1503.45.76.87.06.56.00.250.270.282.02.02.5Y801-4/0.55Y801-4/0.55Y801-4/0.55 48IH50-32-200 1953.86.37.512.912.512.00.570.650.682.02.02.5Y802-4/0.75Y90S-4/1.1 Y90L-4/1.5 60IH50-32-200A 1773.45.76.810.510.29.80.480.520.542.02.02.5Y802-4/0.75Y802-4/0.75Y90S-4/1.1 60IH50-32-250 2513.86.320.520.01.231.272.02.0Y90L-4/1.5Y100L1-4/2.2Y100L2-4/3.99IH50-32-250A 2353.55.97.118.017.517.11.071.081.102.02.02.5Y90L-4/1.5 Y90L-4/1.5Y100L1-4/2.299IH50-32-250B 2213.35.56.616.015.515.10.960.930.942.02.02.5Y90L-4/1.5 Y90L-4/1.5Y100L1-4/2.299IH50-32-315 3.86.37.532.0 2.502.02.02.5Y100L2-4/3.0Y112M-4/4.Y132S-4/5.5IH50-32-315A 3.55.97.128.0 2.142.02.02.5Y100L2-4/3.0Y100L2-4/3.0Y112M-4/4.0IH50-32-315B 3.35.56.624.7 1.852.02.02.5Y100L1-4/2.2Y100L2-4/3.0Y112M-4/4.0IH65-50-125 1307.512.515.05.45.04.50.250.310.332.02.02.5Y801-4/0.55Y801-4/0.55Y802-4/0.75 45IH65-50-125A 1186.811.313.64.54.13.50.200.230.262.02.02.5Y801-4/0.55Y801-4/0.55Y801-4/0.55 45参数型号叶轮直径(mm)转速1450r/min泵重(kg) 流量(m3/h)扬程(m)轴功率(kw)必需汽蚀余量(NPSH)r(m)配带电机型号及功率Γ≤1.01.0<Γ≤1.351.35<Γ≤1.84IH65-50-160 1687.512.515.08.58.07.50.450.530.582.02.02.5Y802-4/0.75Y802-4/0.75Y90S-4/1.1 50IH65-50-160A 1536.811.313.67.06.66.00.370.410.462.02.02.5Y802-4/0.75Y802-4/0.75Y90S-4/1.1 50IH65-40-200 1927.512.515.013.012.512.00.780.931.022.02.02.5Y90L-4/1.5 Y90L-4/1.5Y100L1-4/2.264IH65-40-200A 1756.811.313.611.010.39.80.640.720.812.02.02.5Y90S-4/1.1 Y90S-4/1.1 Y90L-4/1.5 64IH65-40-250 248 12.515.020.019.61.751.862.02.5Y100L1-4/2.2Y100L2-4/3.0Y112M-4/4.0 103IH65-40-250A 2327.011.714.017.817.517.11.261.471.552.02.02.5Y100L1-4/2.2Y100L1-4/2.2Y100L2-4/3.103IH65-40-250B 2186.611.013.215.815.515.11.091.251.322.02.02.5Y90L-4/1.5Y100L1-4/2.2Y100L2-4/3.103IH65-40-315 3107.512.515.032.432.031.73.003.303.502.02.02.5Y112M-4/4.Y132S-4/5.5Y132M-4/7.5 115IH65-40-315A 2907.011.714.028.428.027.82.842.883.122.02.02.5Y112M-4/4.Y112M-4/4.Y132S-4/5.5 115IH65-40-315B 2726.611.013.224.124.724.42.172.392.922.02.02.5Y112M-4/4.Y112M-4/4.Y132S-4/5.5 115IH80-65-125 14015.025.030.05.85.04.40.440.530.582.52.53.0Y802-4/0.75Y90S-4/1.1 Y90S-4/1.1 54IH80-65-125A 12713.622.627.24.84.13.60.350.410.452.52.53.0Y802-4/0.75Y802-4/0.75Y90S-4/1.1 54IH80-65-160 16815.025.030.09.08.07.20.740.880.952.02.33.3Y90S-4/1.1 Y90L-4/1.5Y100L1-4/2.260IH80-65-160A 15313.622.627.27.46.65.80.580.680.742.02.33.3Y90S-4/1.1 Y90S-4/1.1 Y90L-4/1.5 60参数型号叶轮直径(mm)转速1450r/min泵重(kg) 流量(m3/h)扬程(m)轴功率(kw)必需汽蚀余量(NPSH)r(m)配带电机型号及功率Γ≤1.01.0<Γ≤1.351.35<Γ≤1.84IH80-50-200 20415.025.030.013.512.511.51.251.491.602.02.02.5Y100L1-4/2.2Y100L1-4/2.2Y100L2-4/3.69IH80-50-20185 13.6 11.0 1.00 2.0 Y90L-4/1.5 Y100L1-4/2Y100L2-4/3.690A 22.627.2 10.39.51.141.282.02.5.2 0IH80-50-250 24515.025.030.020.420.019.51.982.433.192.22.53.5Y112M-4/4.Y132S-4/5.5Y132M-4/7.5 102IH80-50-250A 23014.023.428.117.917.617.01.712.252.582.22.53.5Y100L2-4/3.0Y112M-4/4.Y132S-4/5.5 102IH80-50-250B 21613.222.026.415.715.515.01.411.862.292.22.53.5Y100L2-4/3.0Y112M-4/4.Y132S-4/5.5 102IH80-50-315 31215.025.030.033.032.030.03.744.745.572.02.02.5Y132M-4/7.5Y132M-4/7.5Y160M-4/11 119IH80-50-315A 29314.023.428.128.028.326.03.154.014.732.02.02.5Y132S-4/5.5Y132M-4/7.5Y160M-4/11 119IH80-50-315B 27513.222.026.425.524.723.22.703.363.972.02.02.5Y132S-4/5.5Y132S-4/5.5Y132M-4/7.5 119IH100-80-125 14230.050.060.05.85.04.40.821.001.073.73.64.8Y90L-4/1.5 Y90L-4/1.5Y100L1-4/2.263IH100-80-125A 13027.345.854.64.54.23.60.630.790.823.73.64.8Y90S-4/1.1 Y90L-4/1.5 Y90L-4/1.5 63IH100-80-160 17830.050.060.09.28.07.01.301.581.683.03.43.7Y100L1-4/2.2Y100L2-4/3.0Y112M-4/4.0 95IH100-80-160A 16227.345.854.67.66.66.31.031.221.453.03.43.7Y100L1-4/2.2Y100L1-4/2.2Y100L2-4/3.95IH100-65-200 20930.050.060.014.012.511.01.912.502.852.52.53.0Y100L2-4/3.0Y112M-4/4.Y132S-4/5.5 96IH100-65-200A 19027.345.854.611.610.39.11.511.922.252.52.53.0Y100L2-4/3.0Y100L2-4/3.0Y132S-4/5.5 96参数叶轮转速1450r/min 泵重(kg) 流量扬程轴功必需汽配带电机型号及功率型号直径(mm) (m3/h)(m) 率(kw)蚀余量(NPSH)r(m)Γ≤1.01.0<Γ≤1.351.35<Γ≤1.84IH100-65-250 25930.050.060.022.020.018.53.604.304.702.52.53.0Y132S-4/5.5Y132M-4/7.5Y160M-4/11 116IH100-65-250A 24228.046.756.019.217.416.23.123.533.922.52.53.0Y132S-4/5.5Y132S-4/5.5Y132M-4/7.5 116IH100-65-250B 22826.444.052.817.515.514.02.623.043.252.52.53.0Y112M-4/4.Y132S-4/5.5Y132M-4/7.5 116IH100-65-315 30030.050.060.033.532.030.56.207.508.302.02.02.5Y160M-4/11 Y160L-4/15Y180M-4/18.5127IH100-65-315A 28028.046.756.029.328.026.75.466.337.152.02.02.5Y160M-4/11 Y160M-4/11 Y160L-4/15 127IH100-65-315B 26426.444.052.826.224.723.24.485.295.782.02.02.5Y132M-4/7.5Y160M-4/11 Y160M-4/11 127IH125-80-160 17048.080.096.09.258.07.01.862.392.612.5Y100L2-4/3.0Y112M-4/4.Y132S-4/5.5IH125-80-160A 43.873.087.67.96.75.71.471.851.972.5Y100L1-4/2.2Y100L2-4/3.0Y112M-4/4.0IH125-80-200 21948.080.096.015.212.510.23.263.633.652.5Y112M-4/4.Y132S-4/5.5Y132M-4/7.5IH125-80-200A 45.075.090.013.610.98.72.783.012.962.5Y112M-4/4.Y132S-4/5.5Y132M-4/7.5IH125-80-250 48.080.096.021.820.018.34.605.896.742.2Y132M-4/7.5Y160M-4/11 Y160L-4/15IH125-80-250A 45.075.090.019.017.516.03.824.905.602.2Y132M-4/7.5Y160M-4/11 Y160M-4/11IH125-80-250B 42.270.416.915.53.244.132.2Y132S-4/5.5Y132M-4/7.5Y160M-4/1184.4 14.2 4.73IH125-80-315 48.080.096.033.532.030.07.309.3010.742.1 Y160L-4/15 Y160L-4/15 Y180L-4/22参数型号叶轮直径(mm)转速1450r/min泵重(kg) 流量(m3/h)扬程(m)轴功率(kw)必需汽蚀余量(NPSH)r(m)配带电机型号及功率Γ≤1.01.0<Γ≤1.351.35<Γ≤1.84IH125-80-315A 45.075.090.029.328.026.26.097.738.922.1 Y160M-4/11 Y160L-4/15Y180M-4/18.5IH125-80-315B 42.270.484.425.724.223.04.716.497.452.1 Y160M-4/11 Y160M-4/11 Y160L-4/15IH125-80-400 48.080.096.053.550.047.513.7117.2919.102.52.53.0Y180L-4/22 Y200L-4/30 Y225S-4/37IH125-80-400A 45.075.090.046.843.741.511.4714.4015.892.52.53.0Y180M-4/18.5Y180L-4/22 Y200L-4/30IH125-80-400B 42.270.484.441.438.736.89.7112.1613.432.52.53.0Y160L-4/15Y180M-4/18.5Y200L-4/30IH125-100-160 17660.0100.0120.09.258.07.022.262.793.092.52.53.0Y112M-4/4.Y132S-4/5.5Y132M-4/7.5IH125-100-160A54.791.0109.47.86.75.71.762.162.332.52.53.0Y100L2-4/3.0Y112M-4/4.Y132S-4/5.5IH125-100-200 22360.0100.0120.015.212.510.23.894.665.082.52.93.6Y132S-4/5.5Y132M-4/7.5Y160M-4/11 103IH125-100-200A 20354.791.0109.412.610.38.53.083.604.022.52.93.6Y132S-4/5.5Y132S-4/5.5Y132M-4/7.5 103IH125-100-250 26660.0100.0120.022.520.018.26.237.568.402.02.33.0Y160M-4/11 Y160L-4/15Y180M-4/18.5132IH125-100-250A 24856.093.0112.019.517.415.95.316.297.132.02.33.0Y160M-4/11 Y160M-4/11 Y160L-4/15 132IH125-100-250B 23352.888.0105.618.015.513.84.545.315.732.02.33.0Y132M-4/7.5Y160M-4/11 Y160M-4/11 132IH125-100-315 32860.0100.0120.033.532.030.59.6014.1015.332.02.53.0Y180M-4/18.5Y180L-4/22 Y200L-4/30 147IH125-100-315A 30956.093.0112.029.028.326.48.0012.1012.872.02.53.0Y160L-4/15Y180M-4/18.5Y200L-4/30 147参数型号叶轮直径(mm)转速1450r/min泵重(kg) 流量(m3/h)扬程(m)轴功率(kw)必需汽蚀余量(NPSH)r(m)配带电机型号及功率Γ≤1.01.0<Γ≤1.351.35<Γ≤1.84IH125-100-315B 29052.888.0105.625.424.723.16.309.1110.222.02.53.0Y160M-4/11 Y160L-4/15Y180M-4/18.5147IH125-100-400 39560.0100.0120.055.050.045.017.2822.0024.502.02.53.0Y200L-4/30 Y225S-4/37 Y225M-4/45 220IH125-100-400A 36056.093.0112.045.541.237.213.5317.0219.072.02.53.0Y180L-4/22 Y200L-4/30 Y225S-4/37 220IH125-100-400B52.888.0105.642.638.734.812.2515.4617.252.02.53.0Y180M-4/18.5Y200L-4/30 Y225S-4/37 220IH150-125-250 280120.0200.0240.024.820.015.012.2814.1514.422.52.83.5Y180M-4/18.5Y180L-4/22 Y200L-4/30 172IH150-125-250A 255112.2187.0224.422.317.512.510.4811.7311.402.52.83.5Y160L-4/15Y180M-4/18.5Y180L-4/22 172IH150-125-250B 105.6176.0211.220.315.510.59.129.919.152.52.83.5Y160M-4/11 Y160L-4/15Y180M-4/18.5172IH150-125-320 120.0 36.3 18.83 2.5 Y200L-4/30 Y225S-4/37 Y250M-4/55 200。

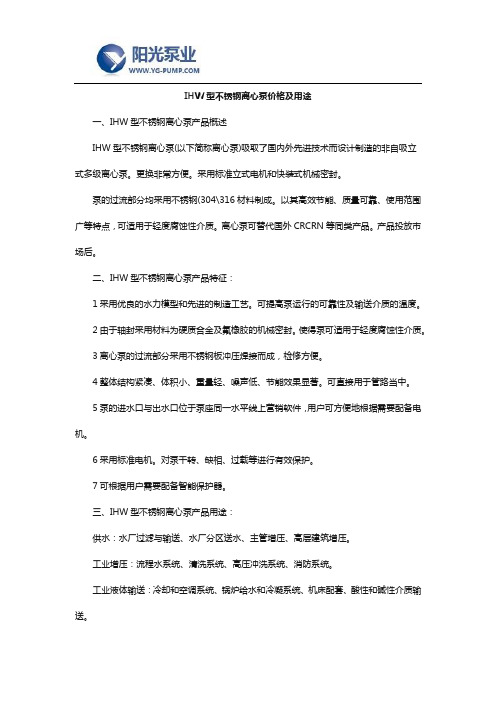

IHW型不锈钢离心泵价格及用途一、IHW型不锈钢离心泵产品概述IHW型不锈钢离心泵(以下简称离心泵)吸取了国内外先进技术而设计制造的非自吸立式多级离心泵。

更换非常方便。

采用标准立式电机和快装式机械密封。

泵的过流部分均采用不锈钢(304\316材料制成。

以其高效节能、质量可靠、使用范围广等特点，可适用于轻度腐蚀性介质。

离心泵可替代国外CRCRN等同类产品。

产品投放市场后。

二、IHW型不锈钢离心泵产品特征：1采用优良的水力模型和先进的制造工艺。

可提高泵运行的可靠性及输送介质的温度。

2由于轴封采用材料为硬质合金及氟橡胶的机械密封。

使得泵可适用于轻度腐蚀性介质。

3离心泵的过流部分采用不锈钢板冲压焊接而成，检修方便。

4整体结构紧凑、体积小、重量轻、噪声低、节能效果显著。

可直接用于管路当中。

5泵的进水口与出水口位于泵座同一水平线上营销软件，用户可方便地根据需要配备电机。

6采用标准电机。

对泵干转、缺相、过载等进行有效保护。

7可根据用户需要配备智能保护器。

三、IHW型不锈钢离心泵产品用途：供水：水厂过滤与输送、水厂分区送水、主管增压、高层建筑增压。

工业增压：流程水系统、清洗系统、高压冲洗系统、消防系统。

工业液体输送：冷却和空调系统、锅炉给水和冷凝系统、机床配套、酸性和碱性介质输送。

水处理：超滤系统、反渗透系统、蒸馏系统、分离器营销软件和游泳池的水处理系统。

灌溉：农田灌溉、喷灌、滴灌。

四、IHW型不锈钢离心泵输送介质：1稀薄、清洁、不含固体颗粒或纤维的非易燃易爆介质。

2诸如矿泉水、软化水、纯水、清油和其他轻化工介质。

可应用于抽送轻度腐蚀性介质。

3离心泵主要材料为不锈钢。

五、IHW型不锈钢离心泵技术参数：流量：4.2-504m3/h扬程：24-240m功率：1.5-450kw转速：1480r/min口径：40-250温度范围：0-+90℃; 工作压力：2.4Mpa。

常用水泵规格、型号、参数一览表一、离心泵离心泵是最常见的水泵类型之一，其工作原理是通过叶轮的旋转产生离心力，将液体甩出并吸入新的液体。

1、 IS 型单级单吸离心泵规格：流量范围一般为 63 400m³/h，扬程范围为 5 125m。

型号示例：IS80 65 160，其中“IS”表示单级单吸离心泵，“80”表示进口直径为 80mm，“65”表示出口直径为 65mm，“160”表示叶轮名义直径为 160mm。

参数：电机功率通常在 055 90kW 之间，转速为 1450 2900r/min。

2、 ISW 型卧式离心泵规格：流量可达 1 1100m³/h，扬程最高可达 160m。

型号：ISW50 160(I)A，“I”表示流量和扬程经过一次切割，“A”表示叶轮经过二次切割。

参数：配套电机功率范围较广，从 037kW 到 160kW 不等，工作转速常见为 2900r/min。

3、 IH 型化工离心泵规格：流量从 15 400m³/h，扬程范围在 5 125m 之间。

型号：IH50 32 160，各数字代表的含义与 IS 型类似。

参数：电机功率通常在 055 90kW 之间，转速为 2900r/min。

二、潜水泵潜水泵通常用于深井提水、河流和池塘抽水等场合，其电机与泵体一体化，可浸没在水中工作。

1、 QJ 型深井潜水泵规格：流量范围为 10 500m³/h，扬程可高达几百米。

型号：QJ250 40/2，“250”表示适用最小井径为 250mm，“40”表示流量为 40m³/h，“2”表示级数为 2 级。

参数：电机功率从 3kW 到 300kW 不等，转速一般为 2850r/min 或1450r/min。

2、 WQ 型潜水排污泵规格：流量可达 10 2200m³/h，扬程一般在 10 60m 之间。

型号：WQ100 15 11，“100”表示排出口径为 100mm，“15”表示流量为 15m³/h，“11”表示电机功率为 11kW。

■IH卧式不锈钢化工泵■上海沈泉泵阀制造有限公司☆产品概述IH型不锈钢化工泵是单级单吸悬臂式离心泵，其标记额定性能点和尺寸等效采用国际标准IS0 2858-1975(E)，是一种用以取代F型耐腐蚀泵更新换代的节能产品，适用于化工、石油、冶金、电站、食品、制药、合成纤维等部门输送温度在-20℃～105℃(订制最高温度可达400℃)的腐蚀性介质或物理、化学性能类似于水的介质。

IH型化工泵的性能范围(按设计点)流量：6.3～400米3／时扬程：5～125米泵的最高工作设计压力为1.6兆帕。

用户可根据被输送介质的腐蚀性程度对泵的过流部分主要零件选用不同材料。

泵的过流部分主要零件的材料及其代号有下列五种：材料名称 ZG1Cr18Ni9 ZG1Cr18N i9Ti ZGOCr18Ni 12M02Ti ZG1Cr18Ni12M02Ti ZG1Cr18Mn13M02CuN 代 号 303 305 306 307 402 注：除上表已列出的材料外、生产厂还可根据用户需要，选用适合制造该系列化工泵的材料。

所选材料及其代号应原则符合GB2100-80。

对国家尚未规定代号的材料，允许采用国际或国内通用的材料代号(如行业或工厂标准)。

型号意义☆性能参数表功率P流量Q 轴功率P轴 电机功率P电型号转速n(r/min)(m3/h) (L/s)扬程H (m) 效率n (％) (KW)必需汽蚀余量(NPSH)r(m)7.5 2.O823 43 1.O9 2.O 12.5 3.4720 51 1.33 2.O 290015.O 4.1718 49 1.50 2.22.53.75 1.O4 5.75.36 0.16 6.3 1.74 5.O 45 0.19 IH50-32-12514507.5 2.O8 4.5 44 0.21 0.557.5 2.O834.5 33 2.13 2.O 12.5 3.4732 46 2.37 2.O 290015.O 4.1730 50 2.45 32.53.75 1.O48.6 29 0.30 2.O 6.3 1.748.O 40 0.34 2.O IH50-32-16014507.5 2.O87.5 43 0.36 0.62.5 7.5 2.0851.8 283.78 2.O 12.5 3.4750 394.36 2.O 290015.O 4.1748 43 4.56 5.52.53.75 1.O412.9 23 0.57 6.3 1.7412.5 33 0.65 IH50-32-20014507.5 2.O812.O 36 0.68 0.757.5 2.O882 23 7.28 2.O 12.5 3.4780 33 8.25 2.O 290015.O 4.1778.5 36.5 8.79 112.53.75 1.O420.5 17 1.23 6.3 1.7420 27 1.27 IH50-32-25014507.5 2.O819j6 31 1.29 1.515 4.1721.3 47 1.85 25 6.9420 62 2.2 290030 8.3318.6.63 2.4 37.5 2.O8 5.4 44 0.25 12.5 3.47 5 55 0.31 IH65-50-125145015 4.17 4.5 56 0.33 0.5515 4.1734.2 44 3.18 2.O 25 6.94.32 57 3.82 2.O 290030 8.3330 59 4.15 5.52.07.5 2.O88.55 39 0.45 12.5 3.478 51 0.53 IH65-50-160145015.O 4.177.5 52.5 0.58 0.7515 4.1753.2 41 5.30 2.O 25 6.9450 52 6.55 2.O 290030 8.3347.6 53.5 7.27 7.52.57.5 2.O813.3 35 0.78 12.5 3.4712.5 46 0.93 IH65-40-200145015.O 4.1711.9 47.5 1.O2 1.115 4.17.81.234 9.76 25 6.9480 46 11.84 290030 8.3378.4 50 12.8 157.5 2.O820.3 28 1.48 12.5 3.4720 39 1.75 IH65-40-250145015 4.1719.6 43 1.86 2.215 4.17126.828 18.5 2.O 25 6.94125 39 21.8 2.O 290030 8.33124 42.5 23.8 302.57.5 2.O832.4 22 3.O 12.5 3.4732 33 3.3 IH65-40-315145015.O4.1731.737.3.54功率P流量Q 轴功率P轴 电机功率P电型号转速 n(r/min)(m3/h) (L/s)扬程H (m) 效率n (％) (KW)必需汽蚀余量(NPSH)r(m)30 8.33 23.260 3.16 3.O 50 13.9 20 69 3.95 3.O 290060 16.7 17.667 4.29 5.54.O 15 4.175.8 54 0.44 2.5 256.94 5.O 64 0.53 2.5 IH80-65-1251450.30 8.33 4.4 62 0.58 0.753.O 30 8.33 36 57 5.16 2.O 50 13.9 32 67 6.5 2.3 290060 16.7 28.465 7.14 7.53.315 4.17 9 50 0.74 25 6.94 8 62 0.88 IH80-65-160145030 8.33 7.2 62 0.95 1.530 8.33 55.253 8.5 2.0 50 13.9 50 63 10.8 2.5 290060 16.7 45.262 11.9 153.2 154.17 13.544 1.25 2..0 25 6.94 12.557 1.49 2.O IH80-50-200145030 8.33 11.558 1.6 2.2 2.52900 50 13.8880 58 18.8 22 IH80-50-2501450 25 6.94 20 52 2.62 3 2900 50 13.88125 52 32.7 37 IH80-50-3151450 25 6.94 32 46 4.73 5.5 2900 100 27.7 50 72 18.9 11 IH100-50-1251450 50 13.8812.568 2.5 1.5 60 16.7 37 60 10.1 3.8 100 27.8 32 73 11.9 4.3 2900120 33.3 28 73 12.5 155G 30 8.33 9.2558 1.3 3.O 50 13.9 8 69 1.58 3.4 IH100-80-160145060 16.7 7 68 1.68 2.23.7 60 16.7 56 63 14.5 3.4 100 27.8 50 72 18.9 3.9 2900120 33.3 44 71 20.3 225.2 30 8.33 14.O 60 1.91 2.5 50 13.9 12.568 2.5 2.5 IH100-65-200145060 16.7 11.O 63 2.85 43.O 60 16.7 88 57 25.2 3.0 100 27.8 80+ 68 32.O 3.6 2900120 33.3 74 67 36.1 374.5 30 8.33 22 50 3.6 2.5 50 13.9 20 63 4.3 2.5 IH100-65-250145060 16.7 18.564 4.7. 5.53.O 60 16.7 132 48 44.9 2.8 100 27.8 125 62 54.9 3.2 2900120 33.3 119 64 60.8 754.2 30 8.33 33.544 6.2 2.O 50 13.9 32 58 7.5 2.O IH100-65-315145060 16..730.560 8.3 112.5 120 33.3 61 68 29.34.5 200 55.6 50 77 35.4 5.O 2900240 66.7 41 70 38.3 455.8 60 16.7 15.2564 3.89 2.5 100 27.8 12.573 4.66 2.9 IH125-100-200145012033.310.25665.O87.53.6功率P流量Q 轴功率P轴电机功率P电 型号 转速n(r/min)(m3/h) (L/s)扬程H(m)效率n(％)(KW)必需汽蚀余量 (NPSH)r(m)120 33.390 62 47.4 3.7 200 55.680 75 58.1 4.5 2900240 66.773 74 64.5 755.5 60 16.722.559 6.23 2.O 100 27.820 72 7.56 2.3 IH125-100-2501450120 33.318.2571 8.40 11 3.O 2900 200 55.5580 75 58.1 90 IH125-100-3151450 100 27.7732 67 13 22 IH125-100-400 1450 100 27.7750 62 22 30 120 33.324.866 12.3 2.5 200 55.620 77 14.1 2.8 IH150-125-2501450240 66.715 68 14.4 303.5 120 33.336.363 18.8 2.5 200 55.632.O 75 23.2 2.8 IH150-125-3151450240 66.728.572 25.9 303.8 120 33.357.561 30.8 2.O 200 55.650 70 38.9 2.5 IH150-125-4001450240 66.744 63 45.6 55 3.O IH200-150-250 1450 400 111.120 79 27.6 37 240 66.735.667 34.7 3.O 400 111.132.079 44.1 3.5 IH200-150-3151450460 127.829.477 47.8 554.O 240 66.755.867 54.4 3.O 400 111.150 78 .69.8 3.5 IH200-150-4001450460 127.8477578.5904.O☆产品结构二、结构简介I H 化工泵的结构特点(见图)是，泵盖通过止口固定在中间支架上，然后通过泵体与中间支架止口的连接把泵盖夹紧在中间。

安徽南方化工泵业有限公司IH系列离心泵使用说明书★ 技术说明IH 型泵通用性广，全系列工140种规格，但只用四种轴；同一规格的轴，轴承、轴封、叶轮紧固件等均能互换；全系列泵的悬价也只有四种。

泵转速分为2900和1450转/分两种。

性能如下： 2900转/分 1450转/分最大流量： 240立方米/小时 400立方米/小时 最高总扬程： 125米 55米 最高转速： 3500转/分（用于60调波电源时，叶轮直径所有减少） 最高工作温度 160慑氏度允许吸入管路压力 0.3MPa.泵的最高使用压力1.6MPa★ 结构示意图序号 部件名称1 泵体2 叶轮3 泵盖4 机械密封5 中间支架6 悬架部件 7泵轴IH 系 列离 心 泵★使用温度：-20o C ~ 80o C ★流 量：3m 3/h ~ 600m 3/h ★扬 程：15m ~ 50m ★产品概述：IH 型泵是卧式单级单吸清水离心泵，供吸送清水及物理化学性质类似水不含固体颗粒的液体。

它广泛适用于工农业及城市、排水、消防供水等。

IH 型泵系根据国际标准ISO2858所规定的性能和尺寸设计，其技术标准均向国际标准靠拢，达到国际先进水平。

它是我国推广的节能泵类产品之一。

该泵结构简单，性能可靠，体积小、重量轻，抗腐蚀性能好，电耗低，使用维修方便。

使用范围：1、适用于城市环保、建筑、消防、化工、制药、染料、印染、酿造、电力、电镀、造纸、石油、矿山、设备冷却、油轮卸油等。

2、适用于清水、海水及带有酸、碱度的化工介质液体和带有一般糊状的浆料(介质粘度≤100厘珀、含固量可达30%以下)。

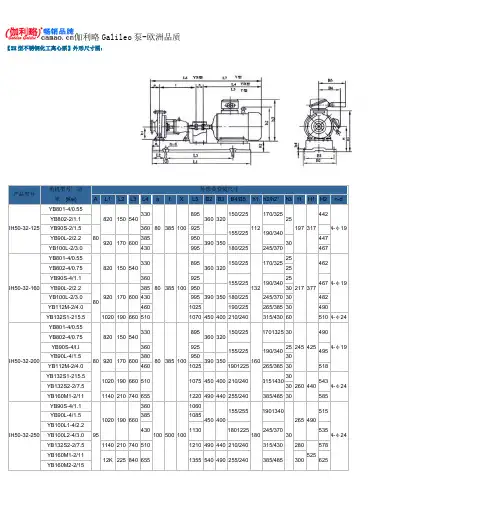

★型号及技术数据★安装尺寸◆图一2900r/min型号L B S P A W T H h f G n-￠d IH50-32-125 956 995 595 155 80 395 345 350 212 80 /4-19 IH50-32-160 1032 895 595 155 80 395 345 396 232 80 /4-19 IH50-32-200 1120 995 655 170 80 450 400 440 260 80 /4-25 IH50-32-250 1200 1270 730 215 100 490 440 515 280 100 / 4-28 IH65-50-125 1010 895 595 155 80 395 345 360 212 80 /4-19 IH65-50-160 1082 995 655 170 80 450 400 396 232 80 /4-25 IH65-40-200 1244 1120 730 210 80 500 450 440 260 100 /4-25 IH65-40-250 1350 1270 730 215 100 490 440 501 280 100 /4-28 IH65-40-315 1530 1460 940 260 95 620 550 550 300 125 / 4-28 IH80-65-125 1098 995 655 170 80 450 400 415 232 100 /4-19 IH80-65-160 1248 1120 730 210 80 500 450 440 260 100 /4-25 IH80-50-200 1244 1120 730 210 80 500 450 460 260 100 /4-25 IH80-50-250 1540 1460 940 260 95 620 550 525 300 125 /4-28 IH80-50-315 1540 1460 940 260 95 620 550 605 326 125 / 4-28 IH100-80-125 1252 1120 730 210 95 500 450 440 260 100 /4-25 IH100-80-160 1290 1120 730 210 95 500 450 500 280 100 /4-25 IH100-65-200 1540 1460 940 260 95 620 550 525 300 100 /4-28 IH100-65-315 1650 1620 940 260 110 620 550 580 300 125 / 4-28 IH125-100-200 1690 1620 940 260 110 620 550 600 320 130 /4-28◆图二1450r/min型号L B S P A W T H h f G n-￠d IH50-32-125 820 760 540 110 60 360 320 315 178 80 /4-19 IH50-32-160 840 760 540 110 60 360 320 362 198 80 /4-19 IH50-32-200 940 895 595 155 80 395 345 440 260 80 /4-19 IH50-32-250 995 1000 660 170 95 450 460 505 280 100 / 4-25 IH65-50-125 810 760 540 110 60 360 320 325 178 80 /4-19 IH65-50-160 890 895 595 155 80 395 345 396 232 80 /4-19 IH65-40-200 950 895 595 155 80 395 345 440 260 100 /4-19 IH65-40-250 1130 1000 660 170 95 450 400 505 280 100 /4-25 IH65-40-315 1470 1300 810 215 95 540 490 550 300 125 / 4-25 IH80-65-125 890 895 595 155 80 395 345 415 232 100 /4-19 IH80-65-160 925 895 595 155 80 395 345 440 260 80 /4-19 IH80-50-200 940 895 595 155 80 395 345 460 260 80 /4-19 IH80-50-250 1250 1060 660 200 95 450 400 525 300 125 /4-25 IH80-50-315 1470 1300 810 215 95 540 490 605 325 125 / 4-25 IH100-80-125 960 895 595 155 80 395 345 440 260 100 /4-19 IH100-80-160 1026 995 655 170 80 450 400 500 280 100 /4-25 IH100-65-200 1250 1060 660 200 95 490 440 525 300 100 /4-25 IH100-65-315 1355 1270 810 215 95 540 490 580 300 125 / 4-25 IH125-100-200 1355 1270 810 215 95 540 490 650 370 125 /4-25 IH125-100-315 1640 1400 940 260 95 600 550 665 350 125 /4-25 IH125-100-4001780 1400 940 260 95 620 550 735 380 140 4706-28 IH150-125-315 1710 1620 940 260 110 620 550 775 410 140 470 6-28 IH150-125-400 1840 1400 940 260 95 620 550 735 380 140 470 6-28 IH200-150-315 1820 1620 940 260 110 620 550 815 415 100 470 6-28 IH200-150-400 2060 1840 1200 320 125 750 670 955 465 150 600 6-28★法兰尺寸型号进口法兰出口法兰c a b e n-d k g i j n-tIH50-32-125 50 165 125 18 4-18 32 140 100 18 4-18 IH50-32-160 50 165 125 18 4-18 32 140 100 18 4-18 IH50-32-200 50 165 125 20 4-18 32 140 100 18 4-16 IH50-32-250 50 165 125 20 4-18 32 140 100 18 4-16 IH65-50-125 65 185 145 18 4-18 50 165 125 18 4-18 IH65-50-160 65 185 145 20 4-18 50 165 125 18 4-18 IH65-40-200 65 185 145 20 4-18 40 150 110 18 4-18 IH65-40-250 65 185 145 20 4-18 40 150 110 18 4-18 IH65-40-315 65 185 145 20 4-18 40 150 110 18 4-18 IH80-65-125 80 200 160 20 8-18 65 185 145 18 4-18 IH80-65-160 80 200 160 20 8-18 65 185 145 18 4-18 IH80-50-200 80 200 160 20 8-18 50 165 125 18 4-16 IH80-50-250 80 200 160 22 8-18 50 165 125 18 4-16 IH80-50-315 80 200 160 22 8-18 50 165 125 18 4-16 IH100-80-125 100 220 180 22 8-18 80 200 160 20 8-18 IH100-80-160 100 220 180 22 8-18 80 200 160 20 8-18 IH100-65-200 100 220 180 22 8-18 65 185 145 20 8-18 IH100-65-315 100 220 180 22 8-18 65 185 145 20 8-18 IH125-100-200 125 250 210 22 8-18 100 220 180 20 8-18 IH125-100-315 125 250 210 22 8-18 100 220 180 20 8-18 IH125-100-400 125 250 210 22 8-18 100 220 180 20 8-18 IH150-125-250 150 285 240 25 8-22 125 250 210 22 8-18 IH150-125-315 150 285 240 25 8-22 125 250 210 22 8-18 IH150-125-400 150 285 240 25 8-22 125 250 210 22 8-18 IH200-150-250 200 340 295 32 12-23 150 285 240 30 8-23 IH200-150-315 200 340 295 32 12-23 150 285 240 30 8-23 IH200-150-400 200 340 295 32 12-23 150 285 240 30 8-23★型号意义IH 80 – 65 – 160-叶轮名义直径（mm）排出口直径（mm）吸入口直径（mm）IH单级单吸化工离心泵★性能曲线图★注意事项1、泵应水平安装在混凝土基础上；2、泵的进、出口管道应有支撑，重量不得由泵来承受；3、安装高度不得超过泵的汽蚀余量的要求；4、安装时，应谨慎操作，严防工具和杂物掉入泵体内；5、安装安毕，应用手盘动联轴器，转动轻松自如为合格；6、开机关按转向标志校对泵的转向；7、使用过程中，经常检查泵和电机，发现异常的噪音或升温，应立即停机检修。

常用水泵型号代号及含义常用水泵型号代号DL------多级立式清水泵BX-------消防固定专用水泵ISG------单级立式管道泵IS -------单级卧式清水泵DA1-------多级卧式清水泵QJ-------潜水泵泵型号意义：如40LG12－15 40－进出口直径（mm）LG－高层建筑给水泵（高速）12－流量（m3/h） 15-单级扬程（M）200QJ20-108/8 200---表示机座号200QJ---潜水电泵 20—流量20m3/h 108---扬程108M8---级数8级水泵的基本构成：电机、联轴器、泵头（体）及机座（卧式）。

水泵的主要参数有：流量，用Q表示，单位是M3/H ，L/S。

扬程，用H表示，单位是M。

对清水泵，必需汽蚀余量（M）参数非常重要，特别是用于吸上式供水设备时。

对潜水泵，额定电流参数（A）非常重(_fei1 chang2 zhong4)要，特别是用于变频供水设备时。

电机的主要参数：电机功率（KW），转速（r/min），额定电压（V），额定电流（A）水泵型号代表水泵的构造特点工作性能和被输送介质的性质等。

由于水泵的品种繁多，规格不一，所以型号也较紊乱，这里只列出一些常见的水泵型号。

BA型泵 495619149@单级单吸悬臂式离心泵，流量为4.5~360米^3/时，扬程为8~98米，介质温度在80℃以下(_yi xia)。

以8BA——18A为例(wei4 li4)：8——代表吸入(__dai4 biao3 xi1 ru4)管接头为8英寸；BA——代表单级单吸悬臂式离心泵；18——代表缩小1/10后化为整数的比转数；A——代表缩小了外径的叶轮。

SH型泵单级双吸泵壳水平中开的卧式离心泵，流量为102~米^3/时，扬程为9～140米，介质温度小于80℃。

如48SH-22：48——代表吸入管接头为48英寸，即入口直径为1.2米；SH——代表单级双吸泵壳水平中开的卧式离心泵；22——代表缩小了1/10后化为整数的比转数，即ns≈220.DA型泵单吸(dan xi)多级分段式离心泵，流量为25～350米^3/时，扬程为25～550米。
