LCD1602等液晶屏使用注意事项

LCD1602等液晶屏使用注意事项很多人都在使用LCD1602等液晶做显示，结合我自己使用的体会，说几点：一、为什么开机后，程序中写的开机菜单（如logo等）没有显示就直接进入后面的代码，而且极容易出现满屏乱码？答：系统的电源从上电到稳定要有几十毫秒甚至更长的时间，这段时间极易使单片机程序走乱，或者开始几行代码没有正确执行。

解决的方法是在配置位（--CONFIG()）中一定要加入上电定时使能位：PWR TEN。

这样就可以使得单片机在上电时的72MS内保持复位状态，避免由于电压还未稳定而发生程序执行错误等问题。

二、程序可以正确执行，也能正确显示，但运行一段时间后，在字符间隔的空白处会出现乱码，如何解决？答：这可能是干扰所导致的，可以这样解决：在字符间隔的空白处，要写入空格符补齐（注意：空格也是字符！），如数组里的字符串，即使不足16位，后面也要用空格补齐到16位。

其他没有字符的空白处，同样要写入空格，总的原则是：所有字符间隔的空白处，一定不要使它们处于游离状态！三、为什么在清屏之后的显示内容上，往往会缺失第一行前面的几个字符？答：清屏是要耗时的。

因此在清屏命令之后一定要安排一条延时50MS以上的命令，不然因为延时不够，单片机来不及，就会使得第一行前面几个字符来不及写。

形成空格，或所有字符都会退后几个位置。

四、为什么屏幕上显示的字符和程序中设定的位置不同，如退后几格？答：仍然是要正确的安排延时的问题。

很多朋友的程序可能是引用书上或网上下的，这时要特别注意的是:原来使用的晶振的频率和你现在使用的晶振是否一致? 举一例：如果原来的程序是在4M时用的，那你引用后是在8M中使用，那所有的延时函数的时间都不对了（延时时间减少了一半！），LCD1602在使用中，很多地方都安排有延时，如果延时时间不够，就不能正确显示。

解决的办法是重新修改延时函数的值，使之符合要求。

五、程序可以正确执行，也能正确显示，但连续运行一段时间后（可能几个小时到几天），显示屏上原来正确显示的字符会变成乱码。

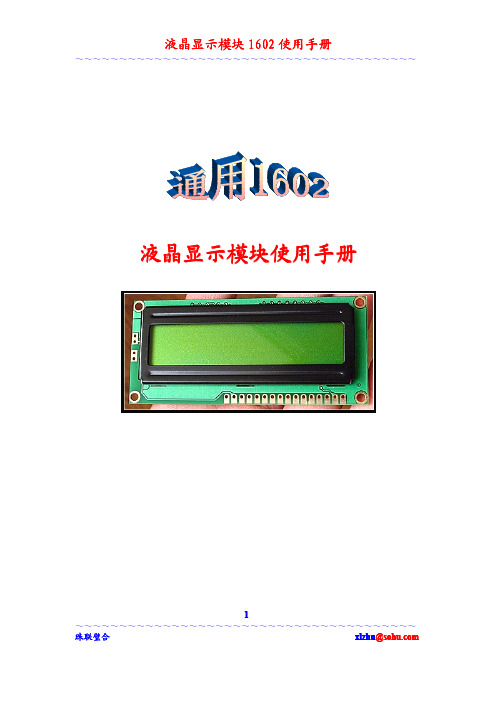

LCD1602帮助手册正面图背面图正面图为第一图，管脚应排列在左上方，左边第一脚为管脚1，向右依次为2,3,4………15，16。

背面一般也有标注，并且附带了管脚对应的作用。

其中第三脚VO为对比度调节脚，一般外接滑动变阻器，调节输入的电压，来调节明暗度（可以直接接地，不过直接接地，需要斜着屏幕，才能看见LCD是否显示字符，正面看都是黑黑的一格一格的）。

15,16角一般为背光LED灯源，一个接VCC（一般为15脚）,一个接GND（一般为16脚），最好接入限流电阻，不接也可使用，不过会缩短寿命，这两角可以不接，如果不接，在黑暗的室内，显示效果欠佳。

管脚编号如下图所示：管脚对应符号对LCD的操作，有四种操作，分别为：读状态，读数据，写指令和写数据，一般常用的为读状态，写指令和写数据。

操作图如下：当RS端为低电平，RW端为高电平，E为高电平是，对LCD1602的操作为读状态操作，这时，可以对LCD的状态进行读取，读取通过D0~D7的端口读取。

其他操作相似，对照图，即可完成，但是有个读写时序的要求，时序图见下图：读操作时序对LCD进行读操作时，先将RS置为低电平（0V），然后将RW样置为高电平（+5V），然后有个tsp1的延迟（但是一般这个延迟为ns级，一个单片机的指令周期通常都为us级，一般不需要特别延迟，如果程序有一定错误的时候，可以稍微延迟一下），然后再将E置为1，然后延迟td时间（td一般也为ns级，可以适当延迟一点点），然后读取D0~D7的数据。

写操作也是类似的，将RS,RW,E端口进行相应操作即可完成，写数据和写命令的操作，延迟的时间都很短，程序不稳定的话，可以延迟个1us，一般就可以了。

LCD1602的指令有11条，如下图：（指令表）从之前的操作来看，对照此表，不难看出，指令表的前8条都是命令指令，RS,RW都为0，所以操作时，都是写命令操作，D7~D0的数值的不同，代表了操作的不同，比如D0~D7为0x01时，对LCD的操作命令就为清屏显示，第二条指令为光标返回指令，在D0处有个※标记，这表示，不论此位的数据为1还是为0，对此命令都无效，即D0~D7端口写入0x20为光标返回指令，D0~D7端口写入0x03,此命令也为光标返回指令。

LCD1602中文资料程序和使用说明一、硬件连接和初始化步骤：1.将LCD1602的16个引脚连接到MCU（单片机）的相应引脚上。

其中，VCC和GND分别接到电源正负极，VO接到可调电位器的中间引脚（用于调节背光亮度），RS、RW和E分别接到MCU的IO口上，D0-D7分别接到MCU的8个IO口上。

2.初始化LCD1602的操作包括设置显示模式、显示光标、输入模式等，具体步骤如下：a.将8位数据接口设置为并行输入模式，即设置D0-D3为输入模式。

b.设置显示模式为2行显示，5x8点阵字符，显示器不移动。

c.将显示光标设置为闪烁显示。

d.设置数据输入方式为向右移动，同时字符显示不移动。

e.清除显示内容，将光标位置设置为第一行第一列。

f.打开显示器和光标显示功能。

二、常用函数和操作方法：1. void lcd1602_init( 初始化LCD1602，包括上述硬件连接和初始化步骤。

2. void lcd1602_clear( 清除显示内容。

3. void lcd1602_setCursor(int row, int column) 设置光标位置，row表示行数（从0开始），column表示列数（从0开始）。

4. void lcd1602_print(String str) 在当前光标位置打印字符串str。

5. void lcd1602_shiftDisplayLeft( 将显示内容向左移动一位。

6. void lcd1602_shiftDisplayRight( 将显示内容向右移动一位。

7. void lcd1602_scrollDisplayLeft( 将整个显示内容向左滚动一格。

8. void lcd1602_scrollDisplayRight( 将整个显示内容向右滚动一格。

9. void lcd1602_noCursor( 关闭光标显示。

10. void lcd1602_cursor( 打开光标显示。

字符型lcd1602的基本操作下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。

文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!字符型LCD1602的基本操作LCD1602是一种常用的字符型液晶显示屏，广泛应用于各种嵌入式系统和电子项目中。

液晶显示屏1602使用液晶显示屏1602是一种常用的显示器件，可以在各种设备和项目中使用。

它具有16列2行的显示范围，可以显示各种字母、数字、符号和图案。

液晶显示屏的工作原理是根据电场的变化来控制液晶分子的取向，从而改变光的透过程度，实现图像的显示。

下面将介绍使用液晶显示屏1602的一般步骤和相关注意事项。

1.材料准备使用液晶显示屏1602，您需要准备以下材料：- Arduino开发板-液晶显示屏1602-适配器或电池供电-连接线-电位器（用于调节对比度）2.连接电路将液晶显示屏1602与Arduino开发板进行连接。

连接线的具体接法可以参考液晶显示屏1602的引脚说明。

一般来说，液晶显示屏1602有16个引脚，其中8个用于控制数据传输，3个用于控制命令传输，还有一个用于控制背光。

务必确保正确地连接了每一个引脚。

在代码中，您可以指定需要显示的内容，例如文字或图案。

通过调用液晶显示屏的相关函数，您可以控制每一个像素的亮度和位置。

示例代码中的一些常用函数：- lcd.begin(cols, rows): 初始化液晶显示屏的列数和行数。

- lcd.print(content): 在当前光标位置处打印内容。

- lcd.setCursor(col, row): 设置光标的位置。

- lcd.clear(: 清空液晶显示屏上的内容。

4.调节背光和对比度5.执行输出和交互操作在编程时，您可以使用Arduino的编程语言，结合液晶显示屏的函数来实现各种操作。

具体的编程方法和语法可以参考Arduino官方文档和液晶显示屏相关的资料。

总结：。

LCD1602中文资料1.接线说明：VSS：接地连接VDD：电源正极连接，通常为+5VVO：用于设置液晶对比度，通过接一个可变电位器或一个固定电阻和电位器的连接来实现RS：命令/数据选择引脚，高电平用于数据输入，低电平用于指令输入RW：读/写选择引脚，高电平为读模式，低电平为写模式E：使能引脚，通过控制其高低电平实现数据的写入或读取D0-D7：数据引脚，用于传输数据2.初始化：在使用LCD1602之前，需要对其进行初始化设置。

初始化的步骤如下：第一步：确保电源正常，并将VSS、VDD、RS、RW、E连接到正确的电源脚上第二步：发送一些初始化命令给LCD1602，如设置显示模式、清除显示等第三步：设置光标位置，并发送要显示的字符或字符串3.命令与指令：在LCD1602中，使用命令来控制其各种功能。

命令通过RS引脚输入，RW引脚为低电平（写模式）。

以下是一些常用的LCD1602命令：清除显示：发送命令0x01，清除屏幕上的所有字符，并将光标返回到起始位置设置光标位置：发送命令0x80+地址，地址范围为0x00-0x27（第一行）和0x40-0x67（第二行）设置显示模式：发送命令0x08+模式，模式为二进制数-模式0：光标不显示-模式1：光标显示，不闪烁-模式2：光标显示，闪烁-模式3：光标不显示，但开启自动右移-模式4：光标不显示，但开启自动左移4.数据输入：在LCD1602中，数据可以通过RS引脚为高电平（数据输入），RW引脚为低电平（写模式），以及E引脚的控制来进行输入。

以下是一些数据输入的示例：发送字符：将字符的ASCII码通过D0-D7引脚发送给LCD1602发送字符串：将字符串中的字符依次发送给LCD1602，必要时使用设置光标位置的命令来控制显示位置5.其他功能：除了上述基本功能外，LCD1602还提供其他一些有用的功能：显示开关：通过发送命令0x08+显示开关的模式来控制显示的开关光标和光标位置设置：通过发送命令0x08+光标和位置的模式来控制光标的显示和位置显示滚动：通过发送命令0x18+滚动模式来实现显示的滚动效果总结：通过上述的使用说明，可以看出，LCD1602是一款方便易用的液晶显示屏。

在日常生活中，我们对液晶显示器并不陌生。

液晶显示模块已作为很多电子产品的通过器件,如在计算器、万用表、电子表及很多家用电子产品中都可以看到，显示的主要是数字、专用符号和图形.在单片机的人机交流界面中,一般的输出方式有以下几种：发光管、LED数码管、液晶显示器.发光管和LED数码管比较常用，软硬件都比较简单,在前面章节已经介绍过，在此不作介绍，本章重点介绍字符型液晶显示器的应用。

在单片机系统中应用晶液显示器作为输出器件有以下几个优点：显示质量高由于液晶显示器每一个点在收到信号后就一直保持那种色彩和亮度，恒定发光，而不像阴极射线管显示器（CRT）那样需要不断刷新新亮点.因此,液晶显示器画质高且不会闪烁.数字式接口液晶显示器都是数字式的，和单片机系统的接口更加简单可靠，操作更加方便.体积小、重量轻液晶显示器通过显示屏上的电极控制液晶分子状态来达到显示的目的，在重量上比相同显示面积的传统显示器要轻得多.功耗低相对而言，液晶显示器的功耗主要消耗在其内部的电极和驱动IC上,因而耗电量比其它显示器要少得多.10．8．1 液晶显示简介①液晶显示原理液晶显示的原理是利用液晶的物理特性，通过电压对其显示区域进行控制，有电就有显示，这样即可以显示出图形。

液晶显示器具有厚度薄、适用于大规模集成电路直接驱动、易于实现全彩色显示的特点，目前已经被广泛应用在便携式电脑、数字摄像机、PDA移动通信工具等众多领域.②液晶显示器的分类液晶显示的分类方法有很多种，通常可按其显示方式分为段式、字符式、点阵式等。

除了黑白显示外，液晶显示器还有多灰度有彩色显示等。

如果根据驱动方式来分,可以分为静态驱动（Static)、单纯矩阵驱动(Simple Matrix）和主动矩阵驱动（Active Matrix）三种。

③液晶显示器各种图形的显示原理：线段的显示点阵图形式液晶由M×N个显示单元组成，假设LCD显示屏有64行，每行有128列，每8列对应1字节的8位,即每行由16字节，共16×8=128个点组成，屏上64×16个显示单元与显示RAM区1024字节相对应,每一字节的内容和显示屏上相应位置的亮暗对应。
