发射端口驻波比
发射端口驻波比，驻波比（VSWR）是一种衡量天线的参数，它反映了天线在发射和接收时的发射能量与受射能量之间的比值。
它表示发射信号的反射能量与发射能量之间的比值。
由驻波比就可以确定该天线在发射或接收时有多少能量被发射或受到，从而了解该天线的效能。
驻波比的产生，是由于入射波能量传输到天线输入端并未被全部吸收（辐射）产生的反射波迭加而形成的。
VSWR越大，反射越大，匹配越差。
在移动通信系统中，一般要求驻波比小于1.5。

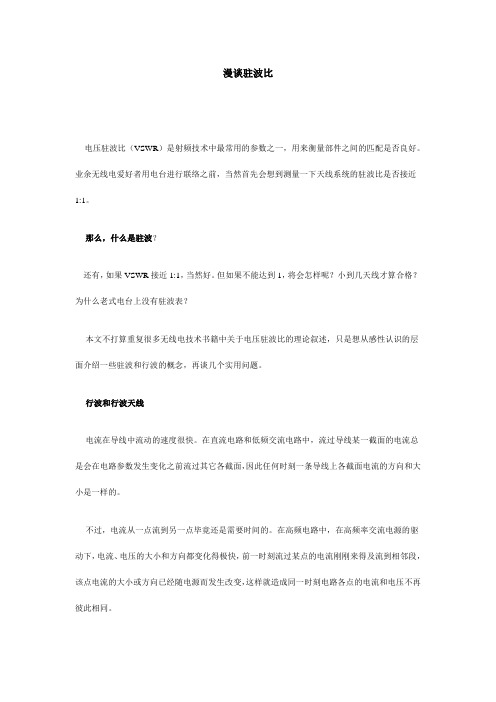

漫谈驻波比电压驻波比（VSWR）是射频技术中最常用的参数之一，用来衡量部件之间的匹配是否良好。
业余无线电爱好者用电台进行联络之前，当然首先会想到测量一下天线系统的驻波比是否接近1:1。
那么，什么是驻波？还有，如果VSWR接近1:1，当然好。
但如果不能达到1，将会怎样呢？小到几天线才算合格？为什么老式电台上没有驻波表？本文不打算重复很多无线电技术书籍中关于电压驻波比的理论叙述，只是想从感性认识的层面介绍一些驻波和行波的概念，再谈几个实用问题。
行波和行波天线电流在导线中流动的速度很快。
在直流电路和低频交流电路中，流过导线某一截面的电流总是会在电路参数发生变化之前流过其它各截面，因此任何时刻一条导线上各截面电流的方向和大小是一样的。
不过，电流从一点流到另一点毕竟还是需要时间的。
在高频电路中，在高频率交流电源的驱动下，电流、电压的大小和方向都变化得极快，前一时刻流过某点的电流刚刚来得及流到相邻段，该点电流的大小或方向已经随电源而发生改变，这样就造成同一时刻电路各点的电流和电压不再彼此相同。
如果我们用一个等幅高频率交流电源联接到一对无穷长的均匀平行长线上，那么靠近电源端的导线之中就会有同步于电源的高频交变电压和电流。
就导线的每一截面而言，流过的电流都是幅度相同的高频交流电流，只是流过各截面的电流的时间相位不同。
就整个导线而言，同一时刻各点的电流随离电源端的距离而呈正弦分布。
看起来就像一个正弦电流波源源不断地从无穷远端沿一根导线留向电源，再从电源沿另一根导线流向无穷远端，我们把电流波的这种流动方式称为“行波”。
如果两根平行导线的距离很近，由于其对称结构，同一时刻流过两根导线相对段的电流总是大小相等方向相对的，因此它们中间的电流在周围空间形成的电磁场互相抵消，不会传播到远处。
所以这种均匀平行长线可以用来作为传输高频能量的“传输线”，或者叫“馈线”。
如果我们把上述无穷长均匀长线的两臂向两边水平张开，就形成了一副无穷长的偶极天线，导线中的电流从无穷远处沿一臂流向电源，再从电源沿另一臂流向无穷远，方向连续一致。
若以功率的观点来看驻波比可以表示为SWR = (√Po + √Pr)／(√Po - √Pr)Po：进入天线系统的功率Pr:从天线系统反射回来的功率经过运算SWR 与Pr/Po (反射功率百分比)的关系如下Pr/Po = [(SWR-1)/(SWR+1)]^2驻波比表基本上就是功率表它可以量测输入功率及反射功率但根据上式不管输入功率为何反射功率一定和输入功率成一定的比例也就是说对同一驻波比不管输入功率为何只要是在量输入功率时利用可变电阻调整驱动表头的电流使指针达到满刻度那麽你量测反射功率时指针一定是指在同一个位置把这些相关位置标出来我们的功率表上就多了一排刻度叫做"驻波比"而您的功率表马上摇身一变成为"驻波比表"了说穿了驻波比表就是功率表在量测功率时它预设了几组功率(如5W,20W,200W)使输入功率恰好是这个位准时(5W,20W,200W)指针会达到满刻度当你拨在CAL位置时就是量输入功率只不过你可以调整指针位置当你拨在SWR位置时就是量反射功率只不过您这时候看的是SWR的刻度以DIAMOND系列的驻波比表而言它有一个Calibration 旋钮及三个选择开关Power Range Func FWD/REF SWITCH用法如下量输入功率 1.将POWER RANGE 拨到200W FUNC拨到PWR FWD/REF拨到FWD2.按下无线电机的发射键3.适度选择POWER RANGE以精确读出功率量反射功率 1.将POWER RANGE 拨到200W FUNC拨到PWR FWD/REF拨到REF2.按下无线电机的发射键3.适度选择POWER RANGE以精确读出功率量驻波比 1.将FUNC 拨到CAL 位置CALIBRATION 旋钮反时针方向旋转到底2.按下无线电机的发射键调整CALIBRA TION 旋钮使指针达到满刻度3.将FUNC 拨到SWR 位置由表头的SWR 刻度读出驻波比的读值使用驻波比表量测天线的驻波比时要尽量将驻波比表靠近天线端因为传输线的传输损耗会使得所量出来的驻波比数值较小变成"快乐驻波比"例如原本天线的驻波比为 1.92 (反射功率百分比为10%)现在加上一段cable 衰减量为3dB假设无线电机的发射功率为10W则经由CABLE 传到天线的输入端时只剩下5W然後反射10% 即0.5W 0.5W 经由传输线送回来只剩下0.25W所以驻波比量到的是输入10W反射0.25W反射功率百分比为2.5% 即SWR=1.03量起来真是快乐的不得了此外目前大部份的驻波比表都是利用感应的方式将信号感应到驻波比表内的量测电路所以在量测时可以一边发射一边切换驻波比表上的开关这并不会损坏无线电机如果小心一点不要让指针瞬间打到底驻波比表要坏掉也蛮难的最後提醒一点天线的好坏不能单看驻波比现在大家如此迷信驻波比的原因很简单因为驻波比表到处都买得到我的意思是说不要因为天线驻波比很低就觉得一切OK而沾沾自喜多研究天线的其它特性才是真正的乐趣卫星广播电视接收系统中的匹配卫星广播电视接收系统中，天线、馈源、高频头、卫星接收机、电视机等部件需要用电缆和接插件把这些设备部件连接起来，只有正确连接，方可保证设备运转正常。
驻波比值驻波比（Standing Wave Ratio，简称SWR）是用来描述电传输线上电压或电流分布不均匀程度的一个参数。
在电信领域中，驻波比是一个非常重要的参量，其主要用于表示信号的传输质量以及电路的匹配程度。
驻波比是通过比较电传输线上的峰值电压和谷值电压来计算得出的。
在一个完全匹配的电传输线上，电压的分布是均匀的，同时峰值电压和谷值电压相等，驻波比也等于1。
而当电压分布不均匀，即出现反射现象时，驻波比将大于1。
而当电传输线出现短路或开路时，驻波比将为无穷大，意味着信号完全反射。
驻波比的计算公式为SWR=Vmax/Vmin，其中Vmax为电传输线上的峰值电压，Vmin为电传输线上的谷值电压。
通过测量和计算驻波比，我们可以了解到信号的反射程度以及电传输线的质量，从而判断信号的传输效果。
驻波比对于无线电通信非常重要。
在无线电天线的设计和安装过程中，我们常常需要通过调整天线的长度、位置和朝向等参数来使得驻波比尽量接近1，以提高信号的传输效果。
一个合适的驻波比可以最大限度地将能量传输到天线中，并且减少信号的反射。
反之，如果驻波比过高，将导致信号反射和衰减，降低信号质量，甚至可能引发天线过热等问题。
驻波比不仅在无线电通信中起着重要作用，在其他电子设备中也有广泛的应用。
比如，在射频电路设计中，利用驻波比可以判断信号传输线的匹配情况，从而优化电路的性能。
在电视、雷达、卫星通信等领域，驻波比也被广泛用于评估信号的传输质量。
驻波比的测量方法有许多种。
最常见的方法是使用驻波比表或网络分析仪来直接测量驻波比。
驻波比表是一种特殊的仪器，可以直接测量驻波比，并且通常带有峰值功率的指示。
而网络分析仪则是一种功能更强大的测试仪器，可以测量和分析电传输线的多种参数，如驻波比、反射系数、传输系数等。
总之，驻波比是描述电传输线上电压或电流分布不均匀程度的重要参量。
通过测量和计算驻波比，我们可以了解到信号的反射程度以及电传输线的质量，从而判断信号的传输效果。
移动通信中的驻波比驻波比（Standing Wave Ratio，SWR）是衡量电波传输线的匹配程度的一个重要参数。
在移动通信系统中，驻波比的大小直接影响着信号的传输质量和系统性能。
驻波比是由信号在传输线上发生反射而形成的。
当信号传输线上的阻抗与信号源或负载的阻抗不匹配时，就会发生信号的反射。
这种反射会导致信号在传输线上形成驻波。
驻波比是衡量驻波大小的指标，它表示了信号的最大振幅与最小振幅之间的比值。
在移动通信系统中，驻波比的大小直接反映了信号的传输效果。
当驻波比较小时，表示信号的传输线与信号源或负载的阻抗匹配较好，反射较小，信号能够更有效地传输。
而当驻波比较大时，表示信号的传输线与信号源或负载的阻抗不匹配，反射较大，信号传输的质量会受到影响。
驻波比的大小对移动通信系统有着重要的影响。
首先，较大的驻波比会导致信号的反射损耗增加，降低信号的传输效率。
这会导致信号在传输过程中的衰减增加，使得信号的有效传输距离减小。
其次，较大的驻波比也会增加信号的波动和干扰，降低信号的稳定性和可靠性。
这会导致信号的误码率增加，影响通信质量。
为了保证移动通信系统的正常运行，需要尽可能降低驻波比。
一种常用的方式是通过合理设计和调整传输线的阻抗，使其能够与信号源或负载的阻抗匹配。
这样可以减少信号的反射，降低驻波比。
另外，还可以通过使用驻波比衰减器或负载调节器等设备来调整驻波比。
这些设备能够有效地减少信号的反射，提高传输效率和通信质量。
除了对系统性能的影响，驻波比还可以用于判断传输线的工作状态和故障诊断。
当传输线的驻波比超过一定阈值时，可能表示传输线存在故障或异常情况。
通过监测和分析驻波比的变化，可以及时发现和解决问题，保证系统的正常运行。
驻波比在移动通信中起着重要的作用。
它直接影响着信号的传输质量和系统性能。
通过合理设计和调整传输线的阻抗，以及使用驻波比衰减器等设备，可以有效地降低驻波比，提高信号的传输效率和通信质量。
同时，对驻波比的监测和分析也可以用于故障诊断和系统维护，保证移动通信系统的正常运行。
驻波比的合理范围驻波比（Standing Wave Ratio，简称SWR）是无线电通信中常用的一个参数，用于描述传输线上的信号反射情况。
在无线电通信中，合理的驻波比范围对于确保通信质量至关重要。
驻波比是由信号在传输线上发生反射而形成的驻波引起的。
当信号从信源传输到负载时，如果传输线的特性阻抗与信源和负载的阻抗不匹配，信号将发生反射。
这种反射会导致信号在传输线上形成驻波，反射系数与驻波比直接相关。
驻波比越大，表示反射越严重。
在无线电通信中，我们希望尽可能减少驻波比，以确保信号的有效传输和最佳接收。
通常情况下，符合以下范围的驻波比被认为是合理的：1. 驻波比小于1.5：这是一个非常理想的驻波比范围。
当驻波比小于1.5时，表示反射很小，信号几乎完全被传输到负载上，通信质量非常好。
在实际应用中，这样的驻波比往往是难以实现的，但是在一些高要求的通信系统中，我们会努力将驻波比控制在这个范围内。
2. 驻波比介于1.5到2之间：这是一个较为常见的驻波比范围。
当驻波比在这个范围内时，反射较小，信号传输较为稳定。
虽然不如驻波比小于1.5时的通信质量好，但在很多应用场景下已经能够满足需求。
3. 驻波比介于2到3之间：这个范围内的驻波比表示反射较大，信号传输较为不稳定。
在这个范围内，通信质量会受到一定程度的影响，可能会出现信号衰减、失真等问题。
因此，对于通信要求较高的系统，这个范围的驻波比是不太理想的。
4. 驻波比大于3：这个范围内的驻波比表示反射非常严重，信号几乎无法传输到负载上。
这种情况下，通信质量非常差，甚至无法正常进行通信。
因此，我们通常会尽量避免出现这样高的驻波比。
合理范围内的驻波比是保证无线电通信质量的关键之一。
通过合理的设计和调整传输线的阻抗，可以有效地控制驻波比在合理范围内。
此外，合适的匹配网络和负载也是保证驻波比合理的重要因素。
驻波比的合理范围是保证无线电通信质量的关键之一。
通过控制驻波比在合理范围内，我们可以有效地减小信号反射，保证信号的有效传输和最佳接收。
什么是天线的驻波比什么是天线的驻波比,只有阻抗完全匹配，才能达到最大功率传输。
这在高频更重要～发射机、传输电缆(馈线)、天线阻抗都关系到功率的传输。
驻波比就是表示馈线与天线匹配情形。
不匹配时，发射机发射的电波将有一部分反射回来，在馈线中产生反射波，反射波到达发射机，最终产生为热量消耗掉。
接收时，也会因为不匹配，造成接收信号不好。
如下图，前进波(发射波)与反射波以相反方向进行。
完全匹配，将不产生反射波，这样，在馈线里各点的电压振幅是恒定的，如下图中左部分(a)，不匹配时，在馈线里产生下图右方的电压波形，这驻留在馈线里的电压波形就叫做驻波。
驻波比(SWR)的S值的计算公式为下图:当然还有其它的驻波比计算方法，不过计算结果是一样的。
驻波比越高，表示阻抗越不匹配，业余玩家，做到驻波比小于1.5就算可以了。
最后提醒一点，天线的好坏不能单看驻波比，现在大家如此迷信驻波比的原因很简单，就是因为驻波表好便宜、好买。
不要因为天线驻波比很低就觉得一切OK，多研究天线的其它特性(如方向性)才是真正的乐趣。
电压驻波比(VSWR)是射频技术中最常用的参数，用来衡量部件之间的匹配是否良好。
测量一下天线系统的驻波比是否接近1:1，如果接近1:1，当然好。
但如果不能达到1，会怎样呢,驻波比小到几，天线才算合格,VSWR及标称阻抗发射机与天线匹配的条件是两者阻抗的电阻分量相同、感抗部分互相抵消。
如果发射机的阻抗不同，要求天线的阻抗也不同。
在电子管时代，一方面电子管本输出阻抗高，另一方面低阻抗的同轴电缆还没有得到推广，流行的是特性阻抗为几百欧的平行馈线，因此发射机的输出阻抗多为几百欧姆。
而现代商品固态无线电通信机的天线标称阻抗则多为50欧姆，因此产品VSWR 表也是按50欧姆设计标度的。
如果你拥有一台输出阻抗为600欧姆的老电台，那就大可不必费心血用50欧姆的VSWR计来修理你的天线，因为那样反而帮倒忙。
只要设法调到你的天线电流最大就可以了。
驻波比和反射系数-回复什么是驻波比和反射系数？驻波比（Standing Wave Ratio，简称SWR）和反射系数（Reflection Coefficient）是用于描述电磁波在传输线中反射与传播的参数。
在电磁波传输系统中，驻波比和反射系数被广泛应用于衡量无线电频率的匹配性和传输线的性能。
首先，我们来了解一下驻波比。
驻波比是一个无单位的衡量无线电频率匹配性的参数。
它是通过比较传输线上的最大电流波腹和波节之间的比值得到的。
在一个完美匹配的传输线上，电流波腹和波节之间的比值是1，此时驻波比为1。
然而，如果传输线上存在反射，会导致电流波腹和波节之间的比值发生变化，从而导致驻波比增大。
驻波比的值越大，说明反射越严重，传输线的效率越低。
接下来，我们来介绍反射系数。
反射系数是用来衡量电磁波在传输线中发生反射的程度。
它是通过比较反射波和前向波之间的振幅的比值得到的。
反射系数表示了反射波与前向波之间的衰减程度。
完全匹配的传输线上，反射系数为0，没有任何反射。
当传输线上存在反射时，反射系数会大于0。
反射系数的值越大，说明反射波与前向波之间的差异越大，反射越严重。
接下来，让我们来探讨驻波比和反射系数之间的关系。
驻波比和反射系数之间存在着直接的联系。
首先，我们可以通过反射系数来计算驻波比。
驻波比可以通过反射系数的绝对值和相位角来计算，其公式为：SWR = (1 + Γ ) / (1 - Γ )其中，SWR表示驻波比，Γ表示反射系数。
反过来，我们也可以通过驻波比来计算反射系数。
反射系数可以通过驻波比的值来求解，其公式为：Γ = (SWR - 1) / (SWR + 1)以上两个公式为驻波比和反射系数之间常用的转换关系。
最后，我们来看一下驻波比和反射系数在实际应用中的意义。
驻波比和反射系数的数值可以提供有关传输线质量和电磁波的匹配性的信息。
通过测量驻波比或反射系数，我们可以判断传输线上是否存在反射问题，以及反射的严重程度。
小谈驻波比
电压驻波比（VSWR）是射频技术中最常用的参数，用来衡量部件之间的匹配是否良好。
当业余无线电爱好者进行联络时，当然首先会想到测量一下天线系统的驻波比是否接近1:1，如果接近1:1，当然好。
常常听到这样的问题：但如果不能达到1，会怎样呢？驻波比小到几，天线才算合格？为什么大小81这类老式的军用电台上没有驻波表？
本文不打算重复很多无线电技术书籍中关于电压驻波比的理论叙述，只是想从感性认识的层面谈几个实用问题。
VSWR及标称阻抗
发射机与天线匹配的条件是两者阻抗的电阻分量相同、感抗部分互相抵消。
如果发射机的阻抗不同，要求天线的阻抗也不同。
在电子管时代，一方面电子管本输出阻抗高，另一方面低阻抗的同轴电缆还没有得到推广，流行的是特性阻抗为几百欧的平行馈线，因此发射机的输出阻抗多
为几百欧姆。
而现代商品固态无线电通信机的天线标称阻抗则多为50欧姆，因此商品VSWR 表也是按50欧姆设计标度的。
如果你拥有一台输出阻抗为600欧姆的老电台，那就大可不必费心血用50欧姆的VSWR 计来修理你的天线，因为那样反而帮倒忙。
只要设法调到你的天线电流最大就可以了。
VSWR不是1时，比较VSWR的值没有意义
天线VSWR＝1说明天线系统和发信机满足匹配条件，发信机的能量可以最有效地输送到天线上，匹配的情况只有这一种。
而如果VSWR不等于1，譬如说等于4，那么可能性会有很多：天线感性失谐，天线容性失谐，天线谐振但是馈电点不对，等等。
在阻抗园图上，每一个VSWR数值都是一个园，拥有无穷多个点。
也就是说，VSWR数值相同时，天线系统的状态有很多种可能性，因此两根天线之间仅用VSWR数值来做简单的互相比较没有太严格的意义。
正因为VSWR除了1以外的数值不值得那么精确地认定（除非有特殊需要），所以多数VSWR表并没有象电压表、电阻表那样认真标定，甚至很少有VSWR给出它的误差等级数据。
由于表内射频耦合元件的相频特性和二极管非线性的影响，多数VSWR表在不同频率、不同功
率下的误差并不均匀。
VSWR都＝1不等于都是好天线
一些国外杂志文章在介绍天线时经常给出VSWR的曲线。
有时会因此产生一种错觉，只要VSWR＝1，总会是好天线。
其实，VSWR＝1只能说明发射机的能量可以有效地传输到天线系统。
但是这些能量是否能有效地辐射到空间，那是另一个问题。
一副按理论长度作制作的偶极天线，和一副长度只有1/20的缩短型天线，只要采取适当措施，它们都可能做到VSWR＝1，但发射效果肯定大相径庭，不能同日而语。
做为极端例子，一个50欧姆的电阻，它的VSWR十分理想地等于1，但是它的发射效率是0。
影响天线效果的最重要因素：谐振
天线系统和输出阻抗为50欧的发信机的匹配条件是天线系统阻抗为50欧纯电阻。
要满足
这个条件，需要做到两点：第一，天线电路与工作频率谐振（否则天线阻抗就不是纯电阻）；第二，选择适当的馈电点。
让我们用弦乐器的弦来加以说明。
无论是提琴还是古筝，它的每一根弦在特定的长度和张力下，都会有自己的固有频率。
当弦以固有频率振动时，两端被固定不能移动，但振动方向的张力
最大。
中间摆动最大，但振动张力最松弛。
这相当于自由谐振的总长度为1/2波长的天线，两端
没有电流（电流波谷）而电压幅度最大（电压波腹），中间电流最大（电流波腹）而相邻两点的电压最小（电压波谷）。
我们要使这根弦发出最强的声音，一是所要的声音只能是弦的固有频率，二是驱动点的张力与摆幅之比要恰当，即驱动源要和弦上驱动点的阻抗相匹配。
具体表现就是拉弦的琴弓或者弹拨的手指要选在弦的适当位置上。
我们在实际中不难发现，拉弓或者拨弦位置错误会影响弦的发声强度，但稍有不当还不至于影响太多，而要发出与琴弦固有频率不同的声响却是十分困难的，此时弦上各点的振动状态十分复杂、混乱，即使振动起来，各点对空气的推动不是齐心合力的，发声效率很低。
天线也是同样，要使天线发射的电磁场最强，一是发射频率必须和天线的固有频率相同，二是驱动点要选在天线的适当位置。
如果驱动点不恰当而天线与信号频率谐振，效果会略受影响，但是如果天线与信号频率不谐振，则发射效率会大打折扣。
所以，在天线匹配需要做到的两点中，谐振是最关键的因素。
在早期的发信机，例如本期介绍的71型报话机中，天线电路只用串联电感、电容的办法取
得与工作频率的严格谐振，而进一步的阻抗配合是由线圈之间的固定耦合确定死的，在不同频率下未必真正达到阻抗的严格匹配，但是实际效果证明只要谐振就足以好好工作了。
因此在没有条件做到VSWR绝对为1时，业余电台天线最重要的调整是使整个天线电路与工作频率谐振。
天线的驻波比和天线系统的驻波比
天线的VSWR需要在天线的馈电端测量。
但天线馈电点常常高悬在空中，我们只能在天线电缆的下端测量VSWR，这样测量的是包括电缆的整个天线系统的VSWR。
当天线本身的阻抗确实为50欧姆纯电阻、电缆的特性阻抗也确实是50欧姆时，测出的结果是正确的。
当天线阻抗不是50欧姆时而电缆为50欧姆时，测出的VSWR值会严重受到天线长度的影
响，只有当电缆的电器长度正好为波长的整倍数时、而且电缆损耗可以忽略不计时，电缆下端呈现的阻抗正好和天线的阻抗完全一样。
但即便电缆长度是整倍波长，但电缆有损耗，例如电缆较
细、电缆的电气长度达到波长的几十倍以上，那么电缆下端测出的VSWR还是会比天线的实际VSWR低。
所以，测量VSWR时，尤其在UHF以上频段，不要忽略电缆的影响。
不对称天线
我们知道偶极天线每臂电气长度应为1/4波长。
那么如果两臂长度不同，它的谐振波长如何计算？是否会出现两个谐振点？
如果想清了上述琴弦的例子，答案就清楚了。
系统总长度不足3/4波长的偶极天线（或者以地球、地网为镜象的单臂天线）只有一个谐振频率，取决于两臂的总长度。
两臂对称，相当于在
阻抗最低点加以驱动，得到的是最低的阻抗。
两臂长度不等，相当于把弓子偏近琴马拉弦，费的力不同，驱动点的阻抗比较高一些，但是谐振频率仍旧是一个，由两臂的总长度决定。
如果偏到
极端，一臂加长到1/2波长而另一臂缩短到0，驱动点阻抗增大到几乎无穷大，则成为端馈天线，称为无线电发展早期用在汽艇上的齐柏林天线和现代的1/2波长R7000垂直天线，当然这时必须增加必要的匹配电路才能连接到50欧姆的低阻抗发射机上。
偶极天线两臂不对称，或者两臂周围导电物体的影响不对称，会使谐振时的阻抗变高。
但只
要总电气长度保持1/2波长，不对称不是十分严重，那么虽然特性阻抗会变高，一定程度上影响VSWR，但是实际发射效果还不至于有十分明显的恶化。
QRPer不必苛求VSWR
当VSWR过高时，主要是天线系统不谐振时，因而阻抗存在很大电抗分量时，发射机末级器件可能需要承受较大的瞬间过电压。
早期技术不很成熟时，高VSWR容易造成射频末级功率器件的损坏。
因此，将VSWR控制在较低的数值，例如3以内，是必要的。
现在有些设备具有比较完备的高VSWR保护，当在线测量到的VSWR过高时，会自动降低驱动功率，所以烧末级的危险比20年以前降低了很多。
但是仍然不要大意。
不过对于QRP玩家讲来，末级功率有时小到几乎没有烧末级的可能性。
移动运用时要将便携的临时天线调到VSWR＝1却因为环境的变幻而要绞尽脑汁。
这时不必太丧气。
1988－1989年笔者为BY1PK试验4W的CW/QRP，使用长度不足1.5米的三楼窗帘铁丝和长度为1.5米左右的塑料线做馈线，用串并电容的办法调到天线电流最大，测得VSWR为无穷大，却也联到了JA、VK、U9、OH等电台。
后来做了一个小天调，把VSWR调到1，但对比试验中远方友台报告说，VSWR的极大变化并没有给信号带来什么改进，好像信号还变弱了些，可能本来就微弱的信号被天调的损耗又吃掉了一些吧。
总之，VSWR道理多多。
既然有了业余电台，总是免不了和VSWR打交道，不妨多观察、积累、交流各自的心得吧。
