M8废鼠标四位LED做的多功能电子表<说明和源程序）<附上原理图）做饭总是忘了时间，结果经常吃糊饭，就用M8、四位LED数码管和废鼠标做了个电子表。

1.BASCOM编程，有电子表、闹钟、倒计时闹响功能<煮饭时用这个功能，哈哈）2.四位LED显示时间，蜂鸣器闹响3.废鼠标做外壳，保留鼠标三个键做模式转换、时间、闹钟调整4.因为接线少，没有做PCB板，用导线直接连线，用热溶胶固定、绝缘。

图片附件:图片附件:图片附件:'(现在用的这个机器没装protel，没时间画电路图了，作个简单硬件说明：1、M8<1片），电阻8只<可选1-3k），四位7段led数码管1只<共阳），废鼠标1个，28IC座1个，电池1块，蜂鸣器1只 , 导线若干2、portd口0-7顺序接led的A-G和DP，中间串8只电阻，led四个阳脚分别接portc口的1-43、portc.0接speaker；portb的0-2分别接鼠标中、左、右的微动开关，开关共地4、我没有做pcb板，用热溶胶绝缘固定，防止短路。

几点说明：1、使用内振，稳定性难以保证，若要高精度，建议用外振。

2、TCNT1的值可根据实验误差重新计算，此程序的是理论值。

3、LED数码管耗电较大，可选用lcd数码管4、本来只想做个倒计时表放在厨房里，补来补去补成这个程序5、程序由bascom-avr1.11.7.7编译通过，编译大小 5.14K6、刚学单片机很短时间，错误和遗漏请批评指点，谢谢！功能说明：1、电子表、闹钟、倒计时闹响<以分钟为单位）2、中键选择模式，切换电子表和倒计时3、倒计时模式时，左键增加时间，右键减少时间，闹响时按键停止，重新倒计时，按中间键切换到电子表模式4、电子表模式时，按先左后右键进入调整闹钟时间，小时闪烁，左加右减，按中间键切换到调整分钟，分钟闪烁，左加右减，再按中间键退出返回电子表模式5、电子表模式时，按先右后左键进入调整时间状态，方法同上。

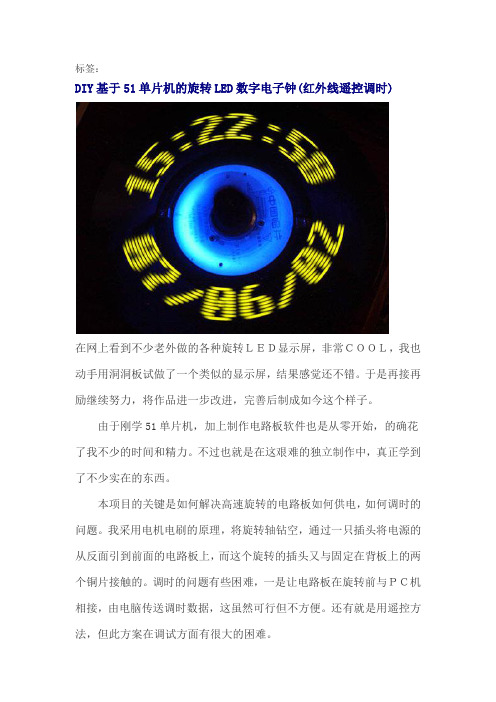

标签：DIY基于51单片机的旋转LED数字电子钟(红外线遥控调时)在网上看到不少老外做的各种旋转ＬＥＤ显示屏，非常ＣＯＯＬ，我也动手用洞洞板试做了一个类似的显示屏，结果感觉还不错。

于是再接再励继续努力，将作品进一步改进，完善后制成如今这个样子。

由于刚学51单片机，加上制作电路板软件也是从零开始，的确花了我不少的时间和精力。

不过也就是在这艰难的独立制作中，真正学到了不少实在的东西。

本项目的关键是如何解决高速旋转的电路板如何供电，如何调时的问题。

我采用电机电刷的原理，将旋转轴钻空，通过一只插头将电源的从反面引到前面的电路板上，而这个旋转的插头又与固定在背板上的两个铜片接触的。

调时的问题有些困难，一是让电路板在旋转前与ＰＣ机相接，由电脑传送调时数据，这虽然可行但不方便。

还有就是用遥控方法，但此方案在调试方面有很大的困难。

显示方式上，我采用平衡式的两排ＬＥＤ，这除了在旋转时能较好的保持平衡外，主要能利用两边交替显示方式，比单排要快一倍。

本装置不仅是一个时钟，它还可以动态显示汉字及图案，这就看如何发挥了。

其具体制作过程如下：一。

旋转电机的制作从制作成本与方便考虑，选用旧电脑用的大软驱上的直流无刷电机，只是对局部进行改造。

就是这种古董软驱软驱上的直流无刷电机拆开后的电机仔细拆开直流电机，将带圆盘的铝轴从中开孔，让它刚好能插入一个插头。

将旋转轴加工成这样装配好以后按拆开时的顺序，反序将轴安装直流电机上。

电机装配完成后用两片铜片做的电刷电刷装好后的侧面图将电路板上较突出的元件改焊在反面，电机的电源接法。

从电路板标注的符号看，“＋”为电源正，“Ｇ”为电源负，“Ｃ”与“Ｍ”端分别与电源正相连匀可使电机运转将一张旧唱片按电机座的位置开孔，而定位用的挡光板应根据电路板上感光组件的位置确定。

二。

电路板的制作本制作品用５１单片机控制，具体电原理图如下：用Protel 99设计制作了电路板。

最后得到完成的作品。

遥控器用的是松下车载机的，只用了其中的六个键。

LED感应发光的时钟趣味工艺品的制作方法一、选材制作LED感应发光的时钟需要的材料主要有以下几种：1. LED灯珠：选择亮度高、功率小，色彩自然、柔和的LED灯珠。

例如，白色的LED灯珠可以选择色温为5000K的，比较自然；RGB彩色的LED灯珠可以选用大功率单色或三色LED灯珠。

2. 时钟芯：时钟芯可以自行购买或拆旧物品，选择好品质和精度较高的时钟芯。

选择时钟芯的时候，要保证时针、分针、秒针的大小、形状、间距，以及字体的大小、清晰度等都应该满足制作要求，而且电路也要简单灵敏。

3. 电池盒：为了保证时钟的稳定工作，电池盒要选择质量比较好的，能够容纳电池而且连接方便的电池盒。

4. 电子元件：根据制作需要牢固端口，一般选用拉线、插插头、插座等进行连接，也可以控制距离和时间的电子元件，如计时器、单片机等。

5. 金属件：完整的时钟包括表盘、表面外框、指针、和其他辅助零部件，它们通常是由铝、不锈钢、黄铜、铜等金属材料制作。

6. 木材：表盘时钟外观的一部分，常常需要配一个木质材料作为托盘，用于支撑时钟。

二、测量制造1. 切割表盘：用纸板或切割工具切出合适尺寸的表盘，根据时钟里的这个面板大小选择，越要精细越好。

2. 手工绘图：用适当大小的橡皮擦、铅笔和设计模板进行模板标示。

模板可以包括文字、图形和数码等形式。

3. 制作表框：用铜片或不锈钢等金属材料进行切割和折弯，制造出表框和切割所需的大小。

4. 制作指针：制作指针需要用到不同的材料，如铝或不锈钢等，根据实际需要调整指针的大小和形状，保证它们的精度和造型。

5. 制作木框：要制造一个合适大小的木框，需要精准测量和切割木块，进行打磨和拼接。

三、制作电路1. 首先将时钟芯与电池盒、电源电线连接起来。

连接方式是将时钟芯的脚与电池盒、插插头等相关元件连接起来。

2. 嵌入LED灯珠：灯珠可以使用粘合剂或硅胶嵌入到时钟表盘中。

为了使发光效果更好，可以在每个等距的点位上分别安装一个LED灯珠。

电子手表的制作方法电子手表是一种多功能便携式设备，可以显示时间，收发信息，计算步数，接听电话等等。

本文将介绍一种基础的电子手表制作方法。

首先，准备材料。

制作电子手表需要以下材料：主控芯片、显示屏、电池、电路板、触摸屏、外壳、按钮等等。

第二步，设计电路图。

根据电子手表的功能需求，在电路板上设计电路图。

电路图应该包括主控芯片的引脚连接，电池和电路板的连接，触摸屏和主控芯片的连接等等。

注意要根据实际的需求和材料的特性来设计合适的电路图。

第三步，制作电路板。

根据设计好的电路图，使用电路板制作工具将电路图打印到电路板上。

然后，使用焊接工具将电子元件焊接到电路板上，确保连接稳固。

第四步，安装显示屏。

将显示屏安装到电路板上，并将其连接到主控芯片。

显示屏可以是液晶屏、LED屏或者OLED屏，根据实际需求选择合适的显示屏。

第五步，连接电池和电路板。

将电池连接到电路板上，确保电池的正负极正确连接。

第六步，设计外壳。

根据实际需求和个人喜好，设计电子手表的外壳。

可以使用3D打印技术制作外壳，也可以购买市场上已有的外壳。

第七步，组装手表。

将制作好的电路板放入设计好的外壳中，确保连接稳固。

然后，将显示屏放入外壳，并将触摸屏与显示屏连接。

最后，安装按钮和其他需要的组件。

第八步，测试电子手表。

将电池放入手表中，按下按钮，测试各个功能是否正常运行。

如果有问题，需要检查电路连接是否正确，是否有元件损坏等等。

最后，调试和改进。

根据测试结果，进行必要的调试和改进。

比如，如果发现电池寿命较短，可以考虑替换更高容量的电池；如果发现屏幕显示不清晰，可以考虑更换更高分辨率的显示屏。

通过不断改进，让电子手表的性能更加优秀。

以上就是一种电子手表的制作方法。

制作电子手表需要一些基础的电路知识和手工技能，但也是一项有趣的挑战。

希望本文能对制作电子手表感兴趣的读者有所帮助。

在上面的步骤中，我们已经完成了基础的电子手表的制作过程。

接下来，我们可以继续添加一些功能，以提高手表的智能化程度和用户体验。

【变废为宝】DIY彩色旋转LED小编：以下内容来自电子工程专辑，本公众号合作支持！真诚邀请各位电子diy玩家积极参加！了解活动，请撮【变废为宝】——DIY创意设计赢千元现金大奖！无论是拆解，还是DIY，还是拆解+DIY均可参赛，多次参加奖金可累加！其实现在所能看到的大部分都是在去年暑假就做出来了，但是做出来以后无论是软件还是硬件结构都没有现在这么完善，比如当时有些字乱码，电机轴与帽子（旋转的部分，我就叫它帽子吧）连接不够结实，供电也不够稳定。

放在角落积里了一年的灰，本以为它的命运已经走到了尽头，现在看到这个活动，觉得这一次也许是它“出灯头地”的时候到了，给大家娱乐一下，把它生命的价值再升华升华。

先来一张整体效果图下面说一下配料表：洞洞板两块、电阻、电容、三极管、继电器、电机、单片机、发光二极管、霍尔传感器开关、等等。

其实我列这个物料清单没什么意思，因为这都是制作过程中根据需求用自己有的东西来拼凑的，如果有人要做的话，不一定要这样，根据自己的口味放不同的配料就好了。

下面是去年的案发现场（我这个桌子是整齐得相当不明显，莫gai 意哈）接下来就让我从下到上详细讲一下整个案件。

整个东西分为底座和帽子两个部分。

首先是供电，电源接口用的是microusb，生活中非常常见的接口，随便一个安卓手机的数据线就是，很方便，不管是用充电宝、电脑usb、充电器或者其他一切标准usb接口来供电都是OK的。

然后是底座的电路，直接说电路不太好说清楚，先说一下设想的功能吧，并不想让它很传统地打开开关就开始转，不安分的内心总想变着法地搞出点什么事情来。

于是乎，我觉得如果上电以后它不转，当用手助推它一下然后它才开始转应该会比较有意思一点，会让人产生一种是自己亲手赋予它不断前进的动力的错觉。

实际图是下边这个样子的。

为了搞事，曾一度胡思乱想到了使用D触发器来驱动常规继电器等方案，但是电路会多很多，小小的底座会很拥挤难以布线；还有就是常规继电器需要一直通电才能保持一个状态，一贯坚持能省就省的我怎么能接受白白地浪费那么多电呢，不过办法总是会有的，还好最后经过本少侠的不断探寻，发现世上竟然还有磁保持继电器这种东东的存在。

自制DS1302的电子钟自制LED电子钟在很多电子报刊杂志上都可以见到，但大多数在断电后都要重新设置时间等参数，给使用带来很多不便。

也有用后备电池作为备用电源的，但往往体积较大。

本文介绍的LED电子钟克服了以往的弊端，而且采用了家电通用的红外遥控器进行控制，方便使用。

有一路闹铃输出，可以通过遥控器设置闹铃时间及允许与否。

电子钟的正面电子钟的背面一．工作原理DS1302为达拉斯公司的一种实时时钟芯片，主要特点是采用串行数据传输，可为掉电保护电源提供可编程的充电功能，并且可以关闭充电功能。

采用普通32768Hz晶振。

A T89C2051作为主控芯片，一是对接收到的红外遥控编码进行判断识别，并执行相应的处理；第二就是定期的读取时钟芯片DS1302中的时间并把小时和肥以示在4位LED中；第三就是对设置的闹铃时间与实时时间进行比较，如果时间相同且闹铃允许，那么蜂鸣器就会以1秒的周期鸣响一分钟，提醒使用者。

如果要停止鸣闹，只要按遥控器相应键就可以关闭闹铃。

闹铃时间保存在DS1302自带的RAM中，不需要单独的EEPROM。

二．硬件电路图一为电子钟的原理图，IC2为DS1302，电子爱好者可以向MAXIM公司索取免费样品。

Y2为32768 Hz石英晶振，可以用普通电子表里的。

IC3为三脚的塑封一体化红外接收头。

LED1-4 为高亮度共阳数码管。

89C2051所用的晶振Y1如果没有10MHz也可以用其他12M以内的代替，只要修改程序中YS1和YS2的延时参数，让其保持延时长度不变就行。

调整R2可以改变数码管亮度。

P1口接数码管的八字段。

数码管左两位显示小时，右两位显示分，当显示的是闹铃时间时闪动。

第二位和第三位的小数点作为秒闪动，注意第三位数码管按图一布好印制版后安装时要旋转180°，以便让时和分之间出现“:”，最后一位小数点作为闹铃开关标志，亮表示闹铃开启。

蜂鸣器B2采用小型自带音源的。

要特别说明的是备用电源B1，可以用电池或者超级电容（10万uF以上）。

[DIY]二十四小时的感动(现代版) 自制LED点阵电子时钟十六楼已经上传全部电路图和PCB板图文件，以及全套C语言源代码，包括工程文件。

十八年前的我，每次路过学校门卫室的时候，总要驻留一刻，瞄一眼墙上那个会发着红光的电子钟，那时，我一直不知道它是怎么做到的...到现今，这个会发光的可以显示数字的，名叫LED数码管的东东，遍地皆是......算是圆自己的一个小小梦想吧，自己动手做一个点阵LED电子时钟。

先来一组靓照：最喜欢这个夜晚朦胧的感觉......并且亮度可以根据环境光线的强弱自动调节，就像我们的液晶电视，或者汽车仪表盘的背景灯光一样。

放在客厅，让每天每分每秒，都感动着......=============================================================================== ==制作这个点阵LED电子钟，一共使用了30个5x7方形点阵的LED点阵模块。

采用的是我比较熟悉的C8051F系列的MCU，51内核，但CPU速度能到50M。

时钟芯片当然采用的是较常用的DS1302，要想准，晶振是问题。

所以千方百计找精度高的32.768kHz晶体。

后来功夫不负有心人，弄到了几颗精度在±5ppm的西铁城原装晶体。

并且安装了一颗备份锂电池的安装座，掉电情况下时钟一样会接着走，不用重新对时。

LED店镇模块可以显示三行，每行10个字符。

按照我的规划，要可以同时显示日期、时间、星期内容。

注意，是方形点阵哦，比我们平时视觉疲劳的圆形点阵感觉要好看很多。

并且还集成了高精度温度传感器18B20，也是大家最常用的一款1WIRE操作方式的温度传感器，可以实时显示当前环境温度。

但是使用18B20要注意，最好把管脚接长一点，避免电路板附近元器件发热后通过管脚将传感器的温度拉高，那样就不准啦。

由于这个电路板板面尺寸很大，有很多利用的价值，所以我在上面还集成了SIEMENS 的GSM模块安装位置和接口，以后可以基于这个模块，显示SMS等等信息或者短信控制等。

简易电子钟LED毕业设计说明书目录绪论.................................................. 错误!未指定书签。

摘要.................................................. 错误!未指定书签。

第1章总体设计方案.................................... 错误!未指定书签。

1。

1数字电子钟的电路概述........................ 错误!未指定书签。

1。

2电路的设计方案.............................. 错误!未指定书签。

1.3总体简易设计电路图........................... 错误!未指定书签。

第2章系统的硬件设计.................................. 错误!未指定书签。

2。

1系统的硬件构成及功能........................ 错误!未指定书签。

2。

2单元电路的分析与设计........................ 错误!未指定书签。

2。

2.1AT89C51单片机及其引脚说明............... 错误!未指定书签。

2。

2。

2晶体振荡器............................. 错误!未指定书签。

2。

2。

3LED数码管.............................. 错误!未指定书签。

2。

2.474LS373的功能及引脚说明................. 错误!未指定书签。

第3章系统的软件设计.................................. 错误!未指定书签。

3.1软件编程要点................................. 错误!未指定书签。

3。

2项目程序流程图.............................. 错误!未指定书签。

自制LED电子沙漏[管理资料]自制LED电子沙漏自制LED电子沙漏.txt等余震的心情，就像初恋的少女等情人，既怕他不来，又怕他乱来。

听说女人如衣服，兄弟如手足，回想起来，我竟然七手八脚地裸奔了二十多年～今天心情不好，我只有四句话想说，包括这句和前面的两句，我的话说完了～本文由old357贡献doc文档可能在WAP端浏览体验不佳。

建议您优先选择TXT，或下载源文件到本机查看。

自制 LED 电子沙漏一、电路整体分析 1 电路结构。

电子沙漏是一个级联运用移位寄存器的典型实例，电路图如图 1 所示，它包括五个组成部分: (1)集成电路 IC1、IC2 组成的 15 位移 a 位寄存器; (2)开关 S1、S2，二极管 VD16、VD17、VD18，电阻 R16 等组成的输入数据控制电路; (3)晶体管 VT1,VT15 和VT1',VT15 组成的输出状态控制电路;a (4)发光二极管 VD1,VD15 和 VD1,VD15 组成的显示电路; (5)反相器 D1、D2 等组成的时钟振荡器。

图 2 为其原理方框图。

在结构上，两组各 15 个发光二极管分别排列成为两个三角形，如图 3 所示。

其中:VD1,VD15 位于上部，排列成倒三角形;VD1',VD15'位于下部，排列成正三角形。

两个三角形的顶尖相对，组成沙漏形状。

当上部有一个发光二极管熄灭时，相应地下部就有一个发光二极管点亮，模拟了沙漏的运动。

2 简要工作原理。

集成移位寄存器 IC1、IC2 级联组成 15 位移位寄存器，构成了电子沙漏的主体控制电路。

每一位寄存单元都分别通过 NPN 晶体管 VT 和PNP 晶体管 VT'形成 Q 和/Q 两个互为反相的输出状态，分别控制 VD 和 VD'两组发光二极管。

15 位移位寄存器的串行数据输入端 D 的状态受位置控制电路的控制。

当电子沙漏正向放置时 (发光二极管 VD1,VD15 在上部且全亮) ，串行数据输入端 D=0，并在时钟脉冲 CP 的作用下逐步右移，使 VD1,VD15 一个接一个地熄灭，同时 VD1',VD15'一个接一个地点亮，直至 VD1,VD15 全灭，VD1',VD15'全亮。
