桥式起重机载荷试验方案

一、概况介绍河南中迈永安电力有限公司1#、2#机汽机主厂房行车采用的是首钢镇江起重设备厂生产的75/20t电动双梁桥式起重机。

该行车设计:主钩额定起吊重量:75t，副钩额定起吊重量20t，行车大梁跨距28.5m。

根据厂家规定和规范要求，在行车安装完毕后进行负荷试验，试验内容包括：（1）空负荷试验（2）静负荷试验（3）动负荷试验二、编制依据：1、《电力建设施工及验收技术规范》（汽轮机组篇）DL5011-922、《火电施工质量检验及评定标准》（汽机篇）1998年版3、首钢镇江起重设备厂相关资料4、《起重吊装常用数据手册》ISBN7-114-04052-05、《电力建设安全工作规程（火力发电厂）》DL5009.1-2002三、施工准备1、技术准备1.1首钢镇江起重设备厂相关资料1.2《起重吊装常用数据手册》ISBN7-114-04052-02、主要施工机械及辅助性设施主要施工机械：75/20t行车3、负荷试验前必须具备的条件3.1行车大、小车轨道经验收合格。

3.2行车的机械、电气及安全设施安装齐全，正式电源具备，电气设备绝缘电阻合格，试运动作正常，各操作装置标明动作方向，操作方向与运动方向核对无误，继电保护装置灵敏可靠。

3.3行车起落大钩的各档调节控制装置能灵敏准确地控制。

3.4行车的过卷限制器、过负荷限制器、行程限制器等安全保护装置齐全，经试验确认灵敏正确，并对限位作出标记。

3.5屋顶、屋架上悬挂的索具、行车梁上的杂物和插筋以及试车区域内妨碍试车的一切杂物全部清理，轨道上无油脂等增滑物质。

3.6关闭行车电源，检查所有联接部位的紧固情况应无松动。

3.7检查钢丝绳在卷筒、滑轮组中的缠绕情况应良好，吊钩从安装高度落至最低位置时，滚筒上应缠有不少于2圈的钢丝绳，起重钩在最高位置时滚筒上应能容纳全部钢丝绳。

3.8行车司机经考试合格并取得证书。

3.9行车各制动器内按环境温度加好合适的油脂。

3.10盘动行车各机构的制动轮，旋转应无卡涩，调整制动器，经试验确认灵敏可靠。

双梁桥式起重机安装方案及验收标准1。

1起重机的安装1。

1。

1桥架组装1。

1。

1。

1起重机桥架分两片到货,组装时利用50吨吊车分别将两片桥架吊至已安装好的轨道上，然后进行组装，且应保证大车行走的四个车轮底部在同一个水平面上。

1。

1。

1。

2桥架组装以端梁螺栓孔或止口板为定位基准,按起重机安装连接部位标号图，将起重机组装起来，拧紧螺栓。

组装用螺栓按下表要求进行连接。

1.1.1.3 桥架对角线检测方法：(见图6）用弹簧秤拉钢卷尺测量L1、L2的距离,把钢尺上的读数加上附表的修正值，作为桥架对角线的实测数据。

1。

1。

1.4 主梁水平旁弯的测量：(见图7)将钢丝绳固定在所要测量的主梁上盖板中心线上，作为测量中心线，测量两边缘的距离X1，X2（此值应该在离上盖板100mm的腹板处测量)两距离的平均值，即为主梁的水平旁弯,计算公式为:X=1/2（X1—X2)1。

1。

1。

5 主梁上拱度（下挠度）的测量方法:（见图8）选用一根直径为0.49～0。

52mm 的钢丝，一端固定在带有滑轮的固定架上，另一端通过滑轮并坠有重锤（15Kg）拉紧，主梁跨中上拱度（下挠值）可通过测量并按照下式计算：上拱度：F=H—（h1+h2）当F为负值时说明有下挠度。

H-——-——固定支架的高度(包括滑轮径）,一般为150～160mm;h1--———测得任意点钢丝与上盖板间的距离mmh2-——--钢丝由于自重而产生的垂度mm以轨道为基础,对准车轮踏面中心划一条直线，沿直线吊一线坠，将坠尖对准所在的直线打洋冲眼A11，A22，A33，A44，然后把车开走,将弹簧秤拉钢盘尺量L1、L2车轮的跨距,以及对角线L3、L4 的距离，都加上修正值，就是实测的数据.1.1。

1。

6 车轮对角线、跨度的检测方法：（见图9）双梁桥式起重机安装施工方案（四）1。

1.1.7 车轮水平方向偏斜的检测：选择一条平直的轨道为基础，在同一端梁上，与轨道外侧相平行拉一条钢丝（距车轮踏面的中心线均为a)，然后分别测量车轮在水平方向的直径最外侧b2、b3和最内侧b1、b4的距离,车轮水平方向的倾斜数值为：ΔL1=b1－b2 及ΔL2=b3—b4同一端梁的同位差为：δ=（b1—b2)/2—（b3—b4)/2 1.1。

起重机载重试验报告、概述本方案为XX发电厂汽机房loot和循泵房50t起重机的载重试验方案,其设备有：起重机载重试验的流程：起重机载重试验前的检查-空负荷载重试验-静负荷载重试验-动负荷载重试验T进行质量检查T交工验收二、起重机进行载重试验前，电气装置应具备下列条件：1、电气回路接线正确，端子固定牢固、接线良好、标志清楚。

2、电气设备和线路的绝缘电阻值符合现行国家标准《电气装置安装工程电气设备交接试验标准》的有关规定。

3、电源的容量、电压、频率及断路器的型号、规格符合设计和使用设备的要求。

4、保护接地或接零良好。

5、电动机、控制器、接触器、制动器、电压继电器和电流继电器等电气设备经检查和调试完毕，校验合格。

6、安全保护装置经模拟试验和调整完毕，校验合格。

声光信号装置显示正确、清晰可靠。

A、无负荷载重试验应符合下列要求：1、操纵机构操作的方向与起重机各机构的运行方向，应符合要求。

2、分别开动各机构的电动机，运转应正常。

3、各安全保护装置和制动器的动作，应准确可靠。

4、配电屏、柜和电动机、控制器等电气设备，应工作正常。

5、各运行和起升机构沿全程至少往返三次，应无异常现象。

6、电机传动的运行机构和起升机构运转方向正确，起动和停止应同步。

7、电气设备应工作正常，其中必须特别注意限位开关、安全开关和紧急开关的工作可靠性。

B、静负荷试验电气装置应符合下列要求：1、逐级增加到额定负荷，分别做起吊试验，电气装置均应正常。

2、当起吊到1.25倍的额定负荷距地面高度为100~200mm处，悬空时间不得小于10min，电气装置应无异常现象。

C、动负荷试运时，电气装置应符合下列要求：1、按操作规程进行控制，加速度、减速度应符合产品标准和技术文件的规定。

2、各机构的运负荷载重试验，应在1.1 倍额定负荷下分别进行，在整个试验过程中，电气装置均应工作正常，并应测取各电动机的运行电流。

三、起重机载重试验前，应按下列要求进行准备和检查：1 、电气系统、安全联锁装置、制动器、控制器、照明和信号系统等安装应符合要求，其动作应灵敏和准确。

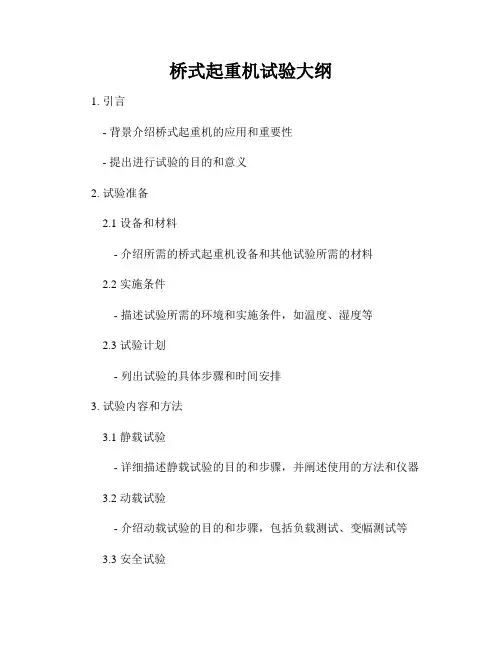

桥式起重机试验大纲
1. 引言
- 背景介绍桥式起重机的应用和重要性
- 提出进行试验的目的和意义
2. 试验准备
2.1 设备和材料
- 介绍所需的桥式起重机设备和其他试验所需的材料
2.2 实施条件
- 描述试验所需的环境和实施条件，如温度、湿度等
2.3 试验计划
- 列出试验的具体步骤和时间安排
3. 试验内容和方法
3.1 静载试验
- 详细描述静载试验的目的和步骤，并阐述使用的方法和仪器 3.2 动载试验
- 介绍动载试验的目的和步骤，包括负载测试、变幅测试等 3.3 安全试验
- 强调进行安全测试的重要性，描述安全试验的内容和要求
4. 数据采集和分析
- 说明对试验数据的采集方法和仪器
- 分析试验数据并进行合理的解释
- 根据试验结果得出相应的结论
5. 试验结果和讨论
- 详细呈现试验结果，并进行比较和分析
- 探讨试验结果与设备性能之间的关系
- 分析试验中出现的问题和可能的改进方案
6. 结论
- 简明扼要地总结试验的目的、方法和结果
- 总结试验对桥式起重机的评估和应用的影响
7. 参考资料
- 引用使用的文献、标准和其他参考资料
8. 附录
- 附上试验过程中的照片、数据表格等相关资料
注意：以上仅为示例，实际根据桥式起重机试验的具体要求进行编写，可酌情增加或调整小节和内容。

文章中应采用专业术语，句子结
构清晰，段落之间过渡自然流畅，以确保整体表达清晰准确，确保试验大纲的完整性和可读性。

崇信发电铁路集煤站接卸系统工程桥式起重载荷试验方案中国水电四局崇信发电铁路集煤站接卸系统工程项目部二O一四年三月十日批准:审核:编制:1、工程概况项目名称：崇信发电铁路集煤站接卸系统建筑安装工程建设地点：甘肃省平凉市崇信县铜城乡本工程翻车机室安装有一台电动双梁桥式起重机，其型号为QD20/5-13.5A5，起重机跨距为13.5米，设备自身重量为22.76吨。

设备性能参数见下表：2、编制依据2.1《通用桥式起重机》GB/T14405-1993；2.2《起重机械安装工程施工及验收规范》GB50278-1998；2.3《电气装置安装工程起重机电气装置施工及验收规范》GB50256-1996；2.4《起重机试验规范和程序》GB/T5095-1986；2.5《桥式起重机安全检查规程》；2.6《起重机安全规程》GB6067-1985；2.7《吊车轨道联结》G325；2.8 合同文件及设备随机资料。

3、试车前的准备和检验3.1 关闭电源，按图纸尺寸和技术要求检查各固定件连接是否牢固，各传动机械装配是否精确灵活，金属结构是否变形，钢丝绳在滑轮和卷筒上的缠绕情况。

3.2 检查起重机的安装架设是否符合安装架设的有关规定，有兆欧表检查电路和所有电气设备的绝缘电阻。

3.3 各润滑点加注润滑油脂。

3.4 保证电气设备工作正常可靠，其中必须特别注意电磁铁、限位开关，安全开关和紧急开关的工作可靠性。

在电动机与运行机构断开的情况下分别驱动大车电机，检查两电动机运转方向是否一致，否则应改变接线相序，使两台电机同相运转。

3.5 采取措施防止在起重机上参加试验的人员触及带电设备。

4、负荷试验4.1 无负荷试运转用手转动各机构的制动轮，使车轮轴或卷筒轴不得有卡住现象，然后分别对大车运行机构、小车运行机构、起升机构空载通电试车，各机构应正常运转，小车运行时，主动轮应在轨道全长上接触，检查各限位开关电否安全可靠。

电缆导电的松紧要适当，能顺利地放缆和收缆。

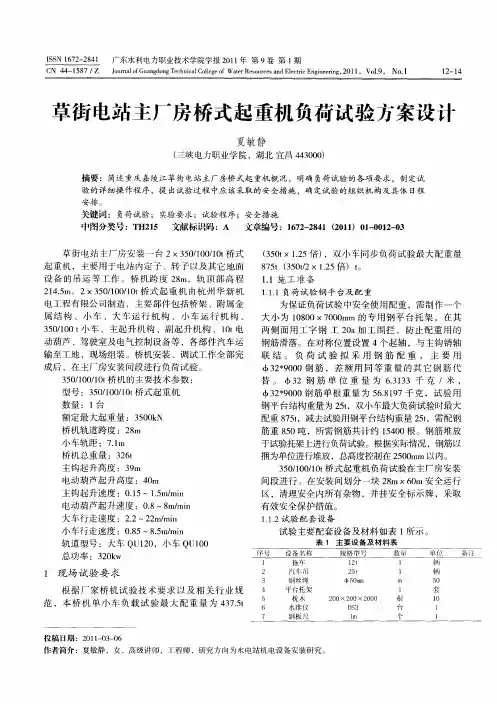

主厂房桥式起重机载荷试验方案目录1、工程概述 (1)1.1主要性能参数 (1)1.2起吊钢丝绳的选用 (2)1.3起重机试验目的、形式、内容、方法 (2)2、施工准备 (3)2.1、桥机载荷试验小组成员机构 (3)2.2、施工设备及工具材料 (3)3、试验程序及试验步骤 (4)3.1、试验程序 (4)3.2试验步骤 (4)3.2.1空运转试验 (4)3.2.2负荷试验 (5)4、现场要求及注意事项 (8)4.1 现场试验要求 (8)4.2重点注意事项 (9)1、工程概述为检验XX水电站主厂房桥机岩锚梁、吊车梁的承载能力和桥机车身的吊装能力和安全性能是否达到设计要求，通过对主厂房QD160t/32t/10t桥式起重机进行载荷试验来检验，考虑到不影响机组段的施工，为此本桥机试验只在安装间段完成所有试验项目。

XX水电站主厂房桥式起重机桥机设备由杭州华新机电工程有限公司制造，桥机型号QD160t/32t/10t桥式起重机，桥机跨度15m，单钩最大起重量为160吨，整机自重约67吨。

整台起重机由桥架、小车、大车运行机构、司机室、电气设备等几大部分组成，在电站安装间桥机轨道上进行安装，作为今后电站厂房内机电设备吊装运输用。

1.1主要性能参数1.2起吊钢丝绳的选用吊40吨钢筋的采用∮38钢丝绳。

1.3起重机试验目的、形式、内容、方法试验目的：检验起重机是否符合设计参数、性能和技术要求，以及是否具有足够的承载能力，检验岩锚梁的承载能力。

试验形式：按照桥机实际运行方式进行相关试验。

试验内容：目测检查、空运转试验、合格试验（50%、75%、100%载荷试验）、1.1倍动载荷试验及1.25倍静载荷试验。

试验方法：本项试验需用200吨钢筋。

钢筋运到厂房后，在安装间适当位置，将钢筋垂直于Y轴线方向排列5组摆放， 40吨/组（160吨主钩试验荷载完成后，32吨副钩及10吨电动葫芦试验荷载加重现场重新分配。

）。

根据试验等级增加钢筋捆数。

桥式起重机的负荷试验、检验与维修范文桥式起重机是一种常见的起重设备，广泛应用于工矿企业、港口码头、物流中心等场所。

为确保其安全可靠的运行，经常需要进行负荷试验、检验和维修。

本文将对桥式起重机的负荷试验、检验和维修进行详细介绍。

负荷试验是桥式起重机出厂前和定期维护时必须进行的重要环节。

试验时需将起重机的负荷吊运到设计要求的最大荷载，并在负荷持续放置一段时间后，观察起重机的各项指标是否正常。

试验时需要注意以下几点：首先，确保试验前起重机的基础和金属结构完好无损。

起重机的基础是支撑起重机的重要部分，需要确保其稳固可靠，无任何裂缝或变形现象。

金属结构的完好性对起重机的安全运行至关重要。

其次，校准传感器和监测仪器。

负荷试验需要使用传感器和监测仪器来监测起重机的各项参数，如负荷重量、位置、速度等。

在试验前，需要对这些传感器和监测仪器进行校准，确保其准确可靠。

另外，进行试验前的准备工作。

试验前需要对起重机进行彻底的检查，确保所有运动部件的润滑良好，连杆和铰链无松动现象。

同时，需要检查起重机的电气系统，确保电缆连接可靠，开关正常。

总之，在进行负荷试验时，需要确保起重机能够稳定运行，并且各项指标符合设计要求。

如果发现起重机有任何异常情况，应立即停止试验，进行维修和调整，直到问题解决后再进行试验。

桥式起重机的定期检验是确保其持续安全运行的重要环节。

定期检验应包括以下内容：首先，检查起重机的金属结构和连接螺栓。

金属结构的完好性对起重机的安全性至关重要，需定期检查金属结构是否有腐蚀、变形等现象，并检查连接螺栓是否松动。

其次，检查起重机的电气系统。

电气系统是控制起重机运行的关键部分，需要检查电缆连接是否松动，电气设备是否正常工作，保护装置是否可靠。

另外，检查起重机的运动机构和润滑系统。

起重机的运动机构包括起升、行走、回转等部分，需要检查各项运动部件的润滑情况，确保润滑油充足，并及时更换或补充。

最后，进行功能测试。

功能测试是检验起重机是否正常工作的重要环节。

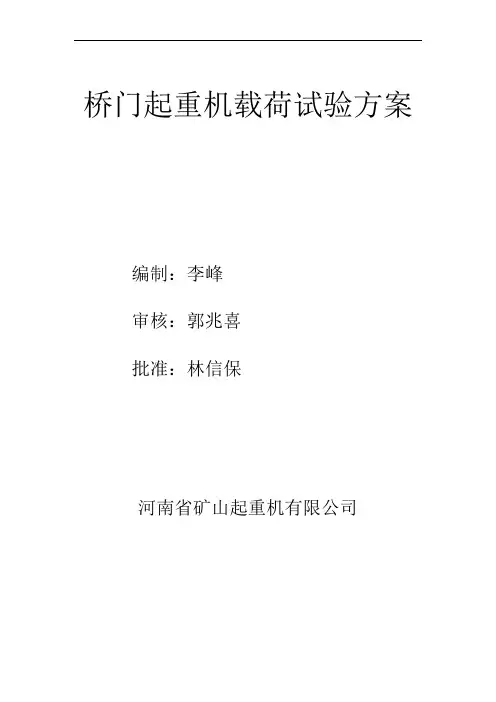

桥门起重机载荷试验方案编制：李峰审核：郭兆喜批准：林信保河南省矿山起重机有限公司目录1、桥式起重机概述2、编制依据3、试验人员安排4、试验前准备5、空载试验6、载荷试验7、动载试验一、桥式起重机概述桥式起重机是起重机中的一种，广泛应用在工厂、仓库、料场等等不同场所吊运货物，禁止在易燃易爆腐蚀性介质环境中使用。

本设备额定起重量分别为吨吨吨，额定跨度分别为米米米用于室内提起重物。

二、编制依据1、《起重机试验规范和程序》GB/5905-862、《起重机械安全规程》GB/6067-853、《起重设备安装工程施工及验收规范》GB/50278-854、《钢丝绳动动戎芦试验方法》JB/T9008.4-995、《产品使用说明书》二、试验人员安排设备试验前机械安装、电气安装人员配合检验人员对设备进行检验，完成《桥式起重机自检报告》第1项至第41项，并做好记录，如果有不合格项，及时做好整改。

必须要前41项合格才能进行空载试验、静载试验、动载试验、在进行空载试验、静载试验、动载试验前，我们要进行必要的准备，准备物品如下：1、操纵机构的操作方向与起重机的各机构运转方向相符。

2、分别开动各机械的电动机，其运转应正常，小车运行时不应卡轨；各制动器能准确、及时地动作，各限位开关及安全装置动作应准确、可靠。

六、静载试验1、先开动起升机构，进行空负荷升降操作，并使小车全行程上往返运行，此项空载试运转不小于三次，应无异常现象。

2、将小车停在桥式类型起重机的跨中和悬臂最大有效悬壁处，逐渐地加负荷做起升运转，直至加到额定负荷后，使小车在桥架或悬臂全行程上往返运行数次各部分应无异常现象，卸去负荷桥架结构应无异常现象。

3、将小车停在桥式类型起重机的跨中或悬臂起重机的最大有效悬臂处，无冲击地起升额定起重量1.25倍负荷，在离地面高度为100～200mm处，悬吊停留时间不少于10min并无失急现象，然后卸去负荷小车开到跨度端或支腿处，检查起重机桥加金属结构处应无裂纹、焊缝开裂、油漆脱落及其影响安全的损坏或缺陷。
