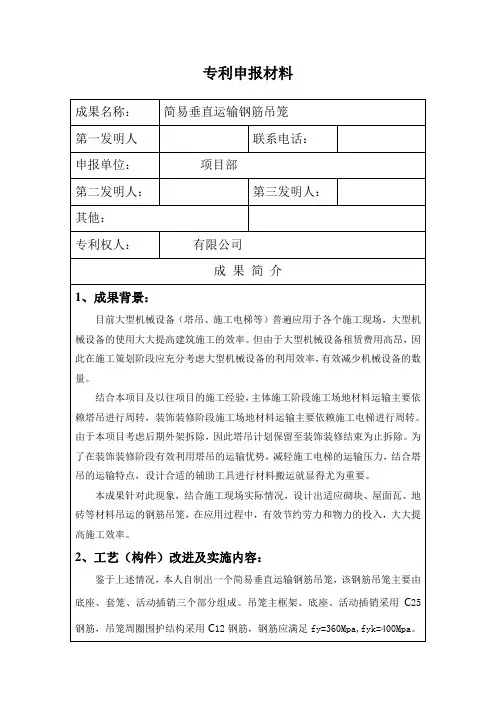

简易垂直运输钢筋吊笼施工应用

（十三）垂直运输方案1.施工安排根据施工条件，垂直运输采用塔吊和人货两用电梯完成。

塔吊主要负责结构施工阶段的大型材料如：模板、脚手架、钢筋等材料的运输，至结构封顶后拆除。

结构施工至五层时，安装人货两用电梯，作为施工人员上下及小型材料的垂直运输，至装修工程完毕后拆除。

结构施工阶段，设出料钢平台，下一楼层内的脚手架、模板等周转材料均通过卸料平台、塔吊运送至上层使用，待楼层内的周转材料清理完毕，卸料平台移至上层，连续两层错位设置。

2.塔式起重机1）3）、4）6）、8）10）2）10m 处）后卸下支座与标准节相连的8个高强度连接螺栓。

3）、将塔机套架顶升，使塔身上方恰好出现一个能装一标准节的空间。

4）、拉动引进小车，把标准节引到塔身的正上方，对准连结螺栓孔，缩回油缸使之与下部标准节压紧，并用螺栓连接起来。

5）、以上为一次顶升加节过程，当需连续加节时，可重复上述步骤，但在安装完3个标准节后，必须安装下部4根加强斜撑，并调整使4根撑杆均匀受力，方可继续升塔和吊装。

6）、在加节过程中，严禁起重臂回转，塔机下支座与标准节之间的螺栓应连结，但可不拧紧，有异常情况应立即停止顶升。

待升塔完毕后，调试好塔机小车限位、吊钩高度限位、力矩限位、起重限位、回转限位，保证各限位灵敏、可靠，具体由电工负责调试。

塔吊拆除1)、调整爬升架导轮与塔身立柱的间隙为3-5mm为宜，吊一节标准节移动小车位置至大约离塔机中心10m处，使塔吊的重心落在项升油缸上的铰点位置，然后卸下支座与塔身连接的8个高强度螺栓。

2)、将活塞杆全部伸出，当顶升横梁挂在塔身的下一级踏步上，卸下塔身与塔身的连接螺栓，稍升活塞杆，使上、下支座与塔身脱离，推出标准节至引进横梁外端，接着缩会全部活塞杆，使爬爪搁在塔身的踏步上，然后再伸出全部活塞杆，重新将顶升横梁挂在塔身的上一级踏步上，缩回全部活塞，使上、下支座与塔身连接，并插上螺栓。

3)、以上为一次塔身下降过程，连续降塔时，重复以上过程。

砌筑工程的垂直运输砌筑工程中的各种材料（砖、砌块、砂浆）、工具（脚手架、脚手板、灰槽等）均需运到各楼层的施工平面上去。

因此，垂直运输量较大，合理选择运输机械是砌筑工程中最先需要解决的问题之一。

目前，常用的垂直运输机械主要有井架、龙门架、建筑施工电梯等。

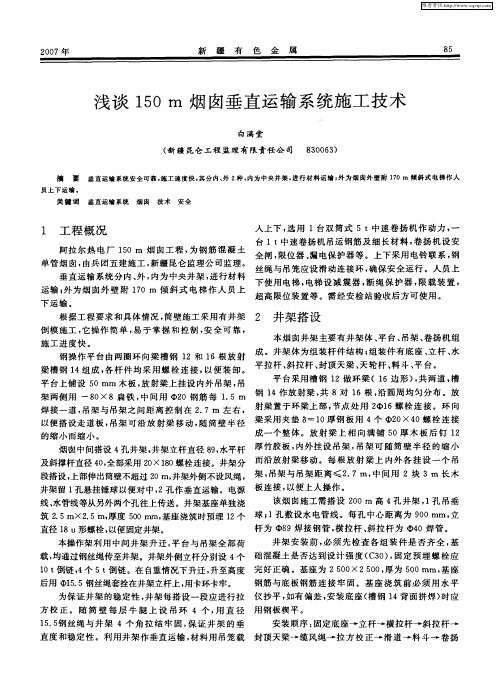

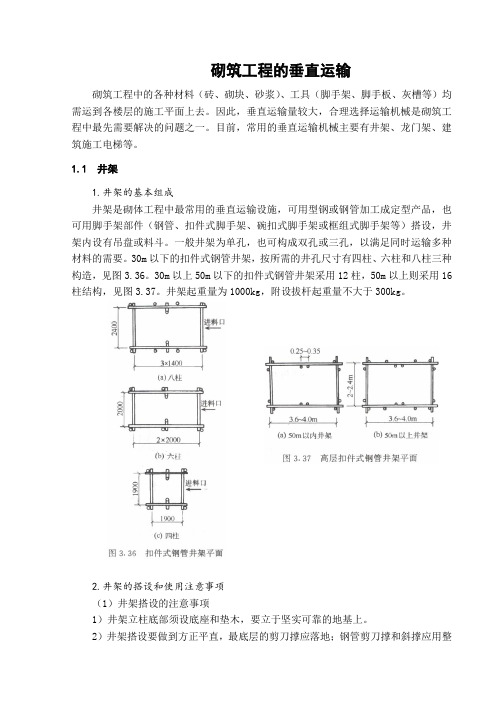

1.1 井架1.井架的基本组成井架是砌体工程中最常用的垂直运输设施，可用型钢或钢管加工成定型产品，也可用脚手架部件（钢管、扣件式脚手架、碗扣式脚手架或框组式脚手架等）搭设，井架内设有吊盘或料斗。

一般井架为单孔，也可构成双孔或三孔，以满足同时运输多种材料的需要。

30m以下的扣件式钢管井架，按所需的井孔尺寸有四柱、六柱和八柱三种构造，见图3.36。

30m以上50m以下的扣件式钢管井架采用12柱，50m以上则采用16柱结构，见图3.37。

井架起重量为1000kg，附设拔杆起重量不大于300kg。

2.井架的搭设和使用注意事项（1）井架搭设的注意事项1）井架立柱底部须设底座和垫木，要立于坚实可靠的地基上。

2）井架搭设要做到方正平直，最底层的剪刀撑应落地；钢管剪刀撑和斜撑应用整根钢管。

3）进、出料口的净空高度不小于1.7m，出斜口的小横杆可拆下移到与出料口平台的横杆一致。

4）导轨垂直度及间距尺寸的偏差不得超过±10mm。

5）30m以下的井架安装的垂直偏差不得超过全高的1/400；30m以上的井架安装的垂直偏差应控制在1/600以内。

6）缆风设置和附墙连接。

井架高度在15m以下时设一道缆风，可用φ6钢筋制作；井架高度在15m以上30m以下者，木井架在15m以上每增高7～8m增设一道，钢管井架在15m以上每增高10m增设一道，用φ7～φ9mm钢丝绳或φ8mm钢筋制作；井架高度超过30m时，随着主体结构的升高，每隔1～2层（不超过6m）设一道附墙拉接，并可将靠里侧的缆风随后拆除。

在主体结构升至与井架相差6m以内时，可以继续连接上一段井架，并把天轮梁翻到新接的井架段的顶端。

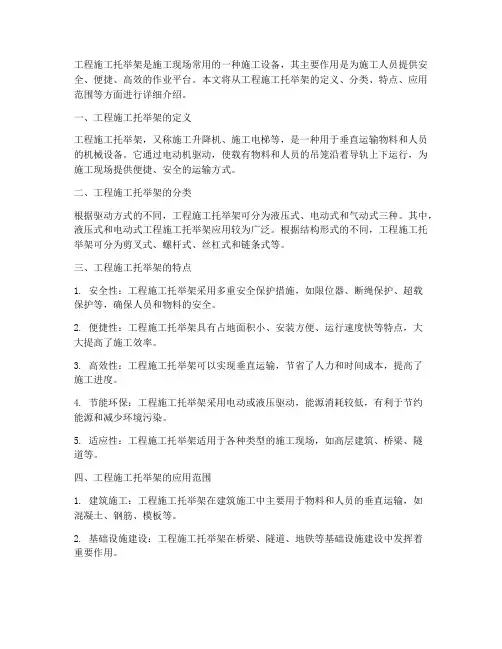

工程施工托举架是施工现场常用的一种施工设备，其主要作用是为施工人员提供安全、便捷、高效的作业平台。

本文将从工程施工托举架的定义、分类、特点、应用范围等方面进行详细介绍。

一、工程施工托举架的定义工程施工托举架，又称施工升降机、施工电梯等，是一种用于垂直运输物料和人员的机械设备。

它通过电动机驱动，使载有物料和人员的吊笼沿着导轨上下运行，为施工现场提供便捷、安全的运输方式。

二、工程施工托举架的分类根据驱动方式的不同，工程施工托举架可分为液压式、电动式和气动式三种。

其中，液压式和电动式工程施工托举架应用较为广泛。

根据结构形式的不同，工程施工托举架可分为剪叉式、螺杆式、丝杠式和链条式等。

三、工程施工托举架的特点1. 安全性：工程施工托举架采用多重安全保护措施，如限位器、断绳保护、超载保护等，确保人员和物料的安全。

2. 便捷性：工程施工托举架具有占地面积小、安装方便、运行速度快等特点，大大提高了施工效率。

3. 高效性：工程施工托举架可以实现垂直运输，节省了人力和时间成本，提高了施工进度。

4. 节能环保：工程施工托举架采用电动或液压驱动，能源消耗较低，有利于节约能源和减少环境污染。

5. 适应性：工程施工托举架适用于各种类型的施工现场，如高层建筑、桥梁、隧道等。

四、工程施工托举架的应用范围1. 建筑施工：工程施工托举架在建筑施工中主要用于物料和人员的垂直运输，如混凝土、钢筋、模板等。

2. 基础设施建设：工程施工托举架在桥梁、隧道、地铁等基础设施建设中发挥着重要作用。

3. 装修施工：在室内外装修施工中，工程施工托举架可用于搬运装修材料和施工人员。

4. 设备安装：工程施工托举架可用于高层设备的安装和维护，如空调、电梯等。

5. 救援作业：在突发事件中，工程施工托举架可用于救援人员和物资的垂直运输。

总之，工程施工托举架在现代建筑施工中发挥着重要作用，为施工现场提供了安全、便捷、高效的垂直运输解决方案。

随着科技的不断发展，工程施工托举架的性能和功能将更加完善，为我国建筑事业的发展贡献力量。

办公楼室内装修材料垂直运输方案
办公楼室内装修材料垂直运输方案
一、工程具体状况
XXXX工程地上X层、地下X层，垂直高度为：X米。

该工程为改造工程，室内电梯不能运输材料，因此材料的垂直运输是该工程施工的一大问题。

为解决材料的垂直运输问题，我公司拟在建筑物窗洞口或阳台位置安装一台FQD－1500-1双塔架单吊笼井式起重机（附墙门式吊）。

二、施工机具选择：
1、井架起重机技术性能
1.1最大载重量（kg）：1500
1.2吊笼起升高度（m）：69
1.3吊笼起升速度（m/min）：32-49
1.4吊笼尺寸（m）4.3×2×1.9
2、井架基础施工
井架基础下地基需夯实平整后，100厚碎石垫层，150厚C30砼，面积5×5m。

三、井架安装及注意事项
1、井架与建筑物外墙之间应保持0.5-0.8m距离。

2、井架设置在阳台外0.5-0.8m处，以阳台房间入口作为进料通道。

3、井架安装时，采用刚性与柔性附着杆并用以实现与建筑物的拉结，附着杆与锚固点之间的连接必须牢固。

4、井架顶部的悬臂高度为4.5m，必须用缆风绳与建筑物梁、柱部位拉结，以免井架在暴风下失稳。

5、为避免材料在提升过程中坠落，应在井架外围设置防护网，并在井架底部搭盖遮板，以保护在其周围操作人员的安全。

6、在使用过程中，应经常检查塔架结构焊缝有无开裂，螺栓连接件有无松动或短缺，安全装置是否可靠，平层装置是否工作正常。

九、垂直运输设施施工方案本工程为高层框剪结构，垂直运输机械的配备将直接影响到工程施工的进度。

经过对施工图纸的研究结合施工现场的实际情况，决定采用塔吊、施工电梯和物料提升机作为本工程垂直运输设备。

（一）塔吊搭设方案1、安装前的准备工作了解现场布局与土质情况，清理障碍物，在砼基础浇筑达到设计强度后才能安装，准备吊装机械以及足量的铁丝、杉木、钢丝绳、绳扣等常用工具。

2、安装步骤自下而上的组成为：砼基础2节标准I,6节标准II,5节标准III,下支座和上面回转部分。

先将两节标准节I和一节标准节II用16具M高强度螺栓连接为体（螺栓的预紧力矩为2.5KN•M）然后吊装在砼基30础面上,并用随机带来的8只M30高强度螺栓固定好,安装时注意有踏步的两根主弦要平行建筑物。

在地面上将爬升架拼装成整体,并装好液压系统,然后将爬升架吊起,套在三节标准节外面。

并使套架上的爬爪搁在最下一个标准节I的上一个踏步上，在地面上先将上下支座以及回转机构,回转支承平台等装为一体,然后将这一套部件吊起安装在塔身上,用4个销轴和8个M30的高强度螺栓将下支座分别爬升架和塔身节相连。

（注意：回转支承与上、下支座的连接螺栓一定要拧紧，预紧力矩为640N・M）。

在地面上塔顶与平衡臂拉杆的第一节用销假轴连好，然后吊起，用4个销轴与上支座连接，安装塔顶要注意区分塔顶哪边是起重臂相连，此边回转限位器和司机室处于同一侧，在平地上拼装好平衡臂并将卷扬机构、配电箱等装在平衡臂上，按好各部分所需要的电线，然后将平衡臂吊起来与上支座用销轴固定完毕后，再抬起平衡臂与水平线成一角度，至平衡拉杆的安装装置，装好平衡臂拉杆后再将吊车卸载。

吊起重2.2吨的平衡重一块，放在平衡臂最根部的一块配重处，在地面上，先将司机室的各电气设备检查好以后，将司机室吊起至上支座的上面，然后用销轴将司机室上支座连接好。

对起重臂与起重臂拉杆的安装、吊装平衡重、塔身标准节、怎样调整各种安全装置等施工方法详见塔吊使用说明书，但是在安装起重臂与起重臂拉杆时应特别注意汽车吊使吊臂实际稍微抬起，当开动起升机构，起升绳拉起起重臂拉杆使起重臂拉杆并不受力，否则起升机构负不起这么大的载荷，在安装塔身标准节时应特别注意，顶升过程中必须利用回转机构制动器将吊臂镇住，严禁吊臂回转，保证起重臂与引入塔身标准节的方向一致。

垂直运输设备施工方案一、塔吊垂直运输简述：本工程垂直运输采用2台QTZ80A(5613)附着式塔吊，覆盖建筑施工范围。

当塔楼楼板施工达到7层时再立1部施工电梯。

混凝土输送设备采用固定式混凝土输送泵和汽车泵相结合。

（一）施工方案1、施工安排。

结构施工材料的水平及垂直运输主要依据塔式起重机进行运输，本工程根据现场情况，现场设置2台塔式起重机，塔式起重机在土方施前进行立塔并达到使用条件。

塔式起重机在塔楼的外架拆除完成后进行拆塔，拆塔时先拆高度低的，后拆高度高的。

塔吊拆除先自身下降拆除标准节，随之将附加锚固件拆除,当降低至裙楼屋面高度时用汽车吊拆除。

塔吊的安装、运转、维修、拆除和进出场等事项由塔吊分包单位负责，立塔前要现场了解情况，立塔位置要严格选择，立塔位置要满足好安装、好拆卸、好锚固的原则，对放在基础的塔基要仔细测算，防止对上部结构施工产生影响，塔吊回转半径范围以下临时建筑及道路均要搭设防护棚。

2、塔吊型号及高度的选择。

为满足吊装要求，需要选择塔臂长的塔式起重机,综上考虑塔吊选用QTZ80A。

（二）主要施工方法及要求1、塔吊基础施工准备，塔吊安装前与安装公司取得联系，以书面的方式通知安装队伍进场，要求安装公司做好机械材料和安装人员的准备。

2、塔吊基础施工。

（1）、建筑物定位测量完成后，立即按照塔吊方案定出塔吊基础位置。

土方开挖时首先开挖塔吊基础基坑，经有关技术人员验槽后，施工钢筋混凝土塔吊基础。

（2）、由人工将塔基基坑内的土方清出，进行垫层浇筑，垫层厚度为100，混凝土标号为C20,待垫层强度达到能上人后，有测量工放出塔吊中心线及塔基四周边线。

（3）、钢筋绑扎放线完毕后即可上人进行塔吊基础钢筋绑扎,下铁钢筋垫块采用强度较高的大理石碎块，厚度为50mm。

绑扎钢筋时必须严格按照相应的施工规范进行作业，同时做好塔吊固定支腿的的预埋，支腿埋设时需搭设钢管架，并用U托托着定位节，U托下方钢管下垫50cm长、30cm宽脚手板，保证在浇混凝土过程中随时能够抄平支腿标高。

高层建筑垂直运输方案在高层建筑的施工过程中，垂直运输是至关重要的一环。

垂直运输不仅关系到施工的效率和进度，还直接影响到施工的安全和质量。

因此，制定一个科学合理、安全高效的垂直运输方案是高层建筑施工中的关键任务。

一、工程概述首先，需要对工程项目进行简要的介绍。

包括建筑的高度、层数、结构形式、建筑面积等基本信息。

同时，还需要了解工程的施工进度计划、施工工艺和施工流程，以便为垂直运输方案的制定提供依据。

以一座 30 层的框架核心筒结构的高层建筑为例，建筑高度约 100 米，总建筑面积为 50000 平方米。

该工程的施工进度计划为 18 个月，施工工艺包括钢筋混凝土结构施工、砌体工程、装饰装修工程等。

二、垂直运输设备的选择在高层建筑施工中，常用的垂直运输设备主要有塔式起重机、施工升降机和物料提升机等。

选择合适的垂直运输设备需要综合考虑建筑的高度、结构形式、施工工艺、工程量、施工进度等因素。

1、塔式起重机塔式起重机具有起重量大、工作幅度大、吊运高度高、覆盖面广等优点，适用于大型高层建筑的施工。

在选择塔式起重机时，需要根据建筑的高度和结构形式确定起重机的型号和臂长，同时还需要考虑起重机的安装位置和基础形式。

对于上述 30 层的高层建筑，可选用一台臂长为 50 米的 QTZ80 型塔式起重机，安装在建筑物的一侧，能够满足主体结构施工阶段的垂直运输需求。

2、施工升降机施工升降机主要用于人员和物料的垂直运输，适用于高层建筑的装修和安装阶段。

在选择施工升降机时，需要根据建筑物的高度和运输量确定升降机的型号和数量。

对于 30 层的高层建筑，可选用两台SCD200/200 型施工升降机，分别安装在建筑物的两端，能够满足人员和物料的垂直运输需求。

3、物料提升机物料提升机是一种简易的垂直运输设备，适用于小型高层建筑或多层建筑的施工。

由于其起重量较小、工作效率较低，一般在高层建筑施工中较少使用。

三、垂直运输设备的布置垂直运输设备的布置需要考虑建筑物的结构形式、施工进度、周边环境等因素，以确保设备的使用安全和运输效率。

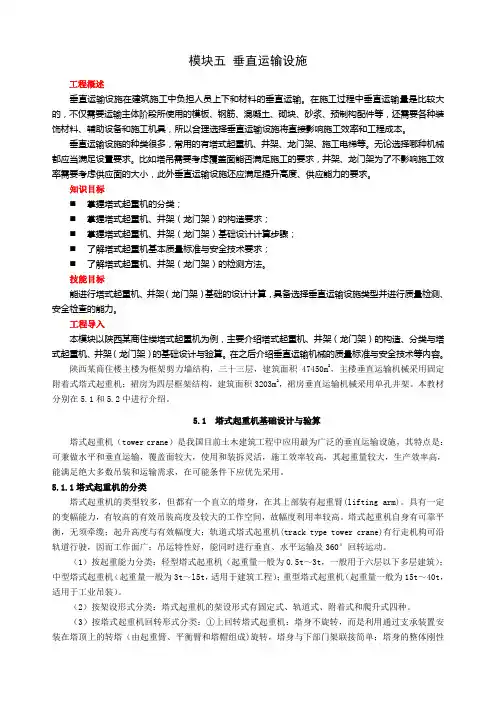

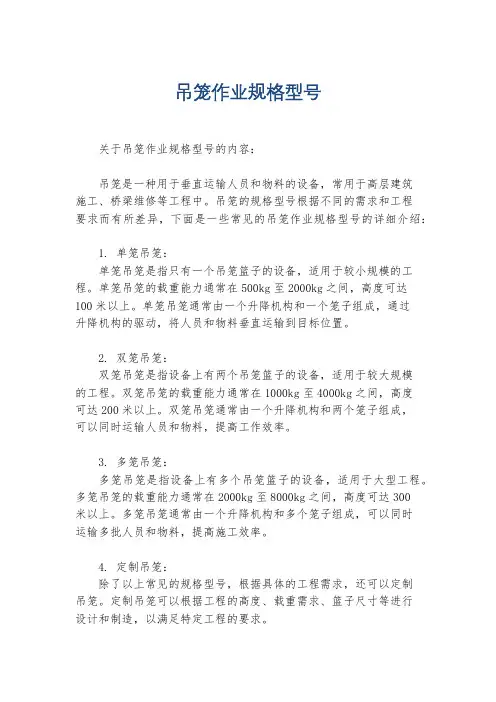

吊笼作业规格型号
关于吊笼作业规格型号的内容：
吊笼是一种用于垂直运输人员和物料的设备，常用于高层建筑
施工、桥梁维修等工程中。

吊笼的规格型号根据不同的需求和工程
要求而有所差异，下面是一些常见的吊笼作业规格型号的详细介绍：
1. 单笼吊笼：
单笼吊笼是指只有一个吊笼篮子的设备，适用于较小规模的工程。

单笼吊笼的载重能力通常在500kg至2000kg之间，高度可达
100米以上。

单笼吊笼通常由一个升降机构和一个笼子组成，通过
升降机构的驱动，将人员和物料垂直运输到目标位置。

2. 双笼吊笼：
双笼吊笼是指设备上有两个吊笼篮子的设备，适用于较大规模
的工程。

双笼吊笼的载重能力通常在1000kg至4000kg之间，高度
可达200米以上。

双笼吊笼通常由一个升降机构和两个笼子组成，
可以同时运输人员和物料，提高工作效率。

3. 多笼吊笼：
多笼吊笼是指设备上有多个吊笼篮子的设备，适用于大型工程。

多笼吊笼的载重能力通常在2000kg至8000kg之间，高度可达300
米以上。

多笼吊笼通常由一个升降机构和多个笼子组成，可以同时
运输多批人员和物料，提高施工效率。

4. 定制吊笼：
除了以上常见的规格型号，根据具体的工程需求，还可以定制
吊笼。

定制吊笼可以根据工程的高度、载重需求、篮子尺寸等进行
设计和制造，以满足特定工程的要求。

总的来说，吊笼作业规格型号的选择应根据工程的具体需求和要求进行，以确保施工安全和高效完成工程任务。
