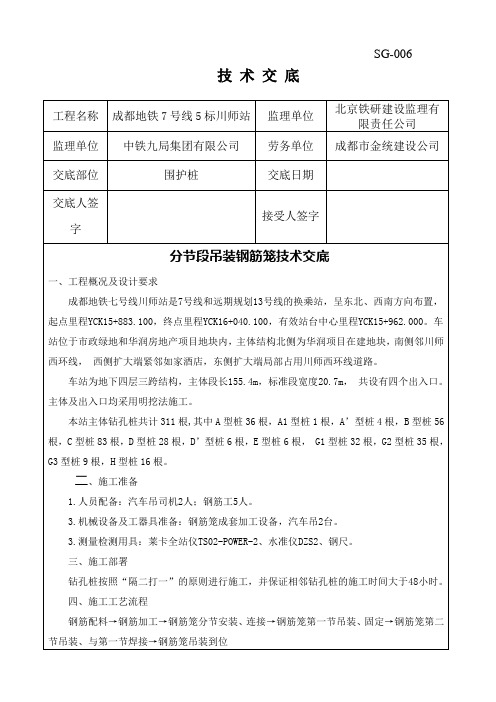

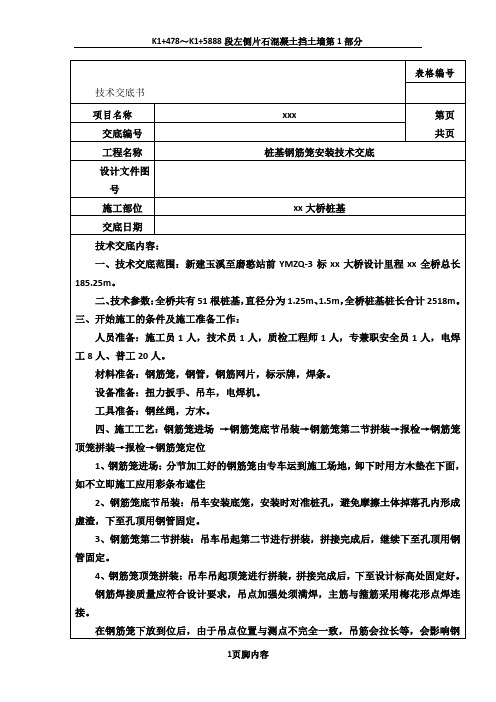

SG-006 技术交底
五、吊放钢筋笼
（1）将加工好的钢筋笼用平板拖车通过便道运至桩位处，利用汽车吊分节吊放，采用孔口焊接，分节长度应按孔深、起吊高度和孔口焊接时间合理选定。
孔口焊接时，上下主筋位置应对正，保持钢筋笼上下轴线一致。
第一节安放就位后，用钢管卡住，立马吊第二节钢筋笼，对准双面搭接焊，搭接长度不小于20cm，焊牢后继续下方钢筋笼，直至设计。
（2）搬运和吊装钢筋笼时安放时要对准孔位，避免碰撞孔壁，就位后应立即固定。
（3）钢筋笼安装入孔后，应保持垂直状态。
避免碰撞孔壁，缓慢下放，若中途遇阻不得强行下放（可适当转向再下放）。
如果仍无效果，则应起笼扫孔后重新下放。
（4）钢筋笼全部下入孔后，应按设计及本规范要求，检查安放位置并做好记录。
符合要求后，可将主筋点焊于孔口护筒上或用铁丝牢固绑于孔口，以使钢筋笼定位；当桩顶标高低于孔口时，钢筋笼上端可用悬挂器或螺杆连接加长2～4根主筋，延长至孔口定位，防止钢筋笼因自重下落或灌注混凝土。
六、质量控制
1.桩身混凝土施工完成后按监理工程师指示对桩身混凝土进行检测，检测内容如下表：
项
次检查项目
规定值或
允许偏差
检查方法和频率
注：本表一式四份，建设单位、监理单位、施工单位、城建档案馆各一份。
桩基础钢筋笼施工技术交底一、施工前准备在开始施工之前，要进行必要的物资采购和设备调配。
施工要用到的主要物资包括钢筋、线材、钢管、钢板、水泥、砂子、石子等。
在选择物资时应该结合工程实际情况，根据设计要求和标准规范来进行选择。
同时，还要对施工场地进行必要的准备工作。
清理场地上的障碍物，摆放施工所需的设备和工具。
在场地周边拉上警戒线、悬挂标牌等安全措施，确保施工安全。
二、施工过程1. 确定笼子数目和尺寸根据设计要求、图纸和实际情况，确定每根桩需要的钢筋笼数目和尺寸。
笼子的尺寸应按照设计要求进行制作，笼子的数量应根据项目需求进行统计。
2. 制作钢筋笼将钢筋弯曲成固定形状后，用线材固定钢筋，制作成钢筋笼。
制作钢筋笼时要保证尺寸的准确性和笼子内部钢筋的平整度。
3. 安装钢筋笼先将笼子悬挂在钢筋架上，然后根据需求进行必要的高度调整。
在将笼子垂直并稳固的固定在工作基础之前确保它们在空间中的正确位置。
4. 排布钢筋将经过预处理的钢筋进行排布，在固定位置上使用钢筋间距、折弯及连接等技术，将钢筋连接成整体，以确保钢筋笼内布置合理及钢筋统一纵横间距。
5. 拉直钢筋钢筋笼拉直过程中要注意力度的大小，拉的方向要注意钢筋的保护。
同时，钢筋拉直工作需要在充分的安全保障下进行。
6. 检查钢筋笼每个钢筋笼安装后，都要进行严格的检查，以确保笼子内钢筋的纵横间距、连接牢固程度、笼子尺寸等质量参数均符合要求。
7. 浇筑混凝土在钢筋笼安装、排布、拉直和检查等过程完成后，进行混凝土浇筑。
浇筑前要注意混凝土的配比及难度控制，并使用震动器震实混凝土以便排除混凝土内的气泡。
三、安全措施1.操作人员必须经过面向任务的培训和指导，了解相关操作手册和注意事项。
2.放置稳固，避免钢筋笼的滑动和倒塌。
3.操作人员必须佩戴安全帽、防护眼镜、防瑕疵鞋等必要的劳动保护用品，保障工作人员的人身安全。
4.工作人员在操作大型机械时，必须遵循安全操作规程，同时清晰地了解危险区域，做好防范措施。
一、材料准备
钢筋C16、C8。
二、施工机具
切割机、调直机、电焊机、钢尺等。
三、设计参数
本次钢筋笼制作设计参数如下表：
桩类型钢筋笼
数量（个）
钢筋笼
长度（m）
钢筋笼
直径（外
径）
配筋数量
加强筋
间距
灌注桩508 20~50 700mm 14C16（接头采用焊接） 2.0m 加劲筋采用C16钢筋。
箍筋为C8@200；加密区为C8@100，具体详见桩配筋图。
四施工技术要求
1、钢筋笼加工
①进入现场的钢材需提前做复试，钢筋笼采用现场加工制作，加工尺寸严格按设计图纸及规范要求进行控制。
钢筋笼主筋采用单面焊接，钢筋笼下部收口角度为5~10°。
主筋与螺。

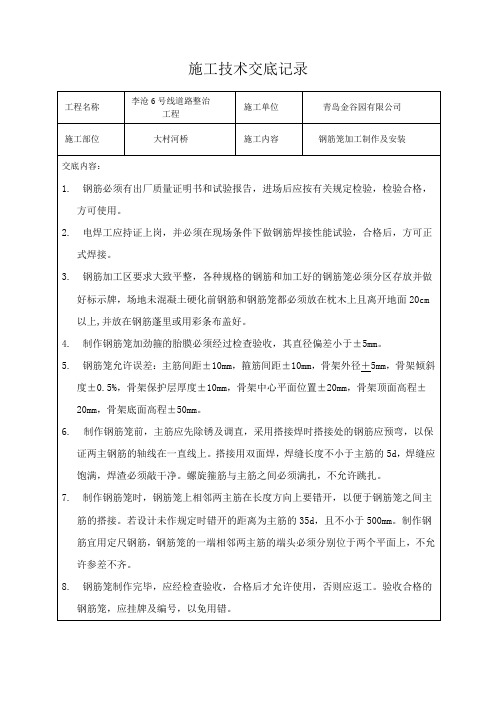

桩基钢筋笼加工及安装施工技术交底（一）钢筋笼下料、加工制作、连接、绑扎吊装必须严格按设计图纸及规范进行施工。
（二）材料要求1、桩基的所有钢筋、焊条的牌号、性能及使用，必须符合设计要求和有关标准的规定。
进场钢筋必须经试验室取样检测合格后方可投入使用。
钢筋骨架主筋的焊接必须用E5516.2、桩基主筋采用14（12）螺纹钢，主筋在下料时必须保证同节钢筋笼中主筋长度一致，以便于主筋准确连接；加强筋采用18螺纹钢，设在主筋内侧，自上而下2m一道至钢筋笼底部，搭接长度严格控制符合图纸及规范要求；箍筋采用8（6）盘条按图纸间距布置，与主筋梅花形绑扎。
3、扎丝：可采用20号镀锌铁丝。
铁丝的切断长度要满足使用要求。
4、声测管:采用外径57mm钢管，在桩基钢筋笼内侧按设计要求布设检测钢管：桩径＞1.5m时，每桩按正方形布置四根；桩径≤1.5m时按等边三角形布置三根，（详附图）每根自上而下成一竖直线条。
长度应高出井口顶20cm且通到桩底。
声测管于钢筋笼加劲箍内侧紧贴绑扎，在吊装时特别注意防止声测管弯曲。
下端用钢板封底焊牢，接头处应确保接缝紧密、不漏水。
声测管在每节安装过程中需灌入清水检验其是否渗漏，如发现应及时停止安装并将已渗漏声测管及时更换掉。
浇筑混凝土前，将管内灌满水，上口用塞子堵严实、5、钢筋在运输、储存过程中，应防止锈蚀、污染和避免压弯。
装卸钢筋时不得从高处抛掷。
（三）钢筋存放、施工准备1、按施工现场平面图规定的位置，将钢筋笼堆放场地进行清理、平整。
按钢筋笼绑扎顺序分类堆放，并对由锈蚀痕迹的钢筋进行清理。
2、核对钢筋的级别，型号、形状、尺寸及数量是否与设计图纸及加工配料单相同。
3、当施工现场地下水位较高时，必须有排水及降水措施。
4、熟悉图纸，确定钢筋穿插就位顺序，并与钻机做好配合工作，不要过多存放成品钢筋笼，最好时边钻孔边制作，确定下料长度、批数、顺序及施工方法。
（四）钢筋加工及连接1、钢筋加工前，钢筋表面的油漆、积於、浮皮、铁锈等均清楚干净。
桩基钢筋笼技术交底湖北洪利高速公路第三合同段的施工单位为XXX，他们在进行桥梁桩基础施工时，制定了钢筋笼制作技术交底记录。
本次交底的内容是关于钢筋笼制作技术的规范要求。
在进行钢筋笼制作之前，必须进行施工准备工作。
这包括对机械设备的验收和标定，以及对钢筋原材料的检查。
所有机械操作人员必须持证上岗，并熟悉机械操作规程。
钢筋加工是制作钢筋笼的重要步骤，必须按照要求进行。
钢筋表面必须洁净，钢筋应平直，无局部弯折。
钢筋笼的制作必须严格按照图纸和规范要求进行，控制间距和数量，并保证钢筋笼顺直。
在钢筋笼的制作过程中，钢筋机械套筒连接和钢筋焊接都需要注意一些事项，如焊接钢筋的电焊工必须执有合格的上岗证，施工时应正确选用电焊条型号，加强箍筋接头应采用双面焊接等。
钢筋笼的顶部定位筋由φ16钢筋制作，一个钢筋笼设2根。
顶部做成弯钩，吊挂于护筒的钢管上，下部与钢筋笼焊接牢固。
在钢筋笼的制作过程中，还需要注意一些细节，如将同规格钢筋根据不同长度长短搭配，统筹排料，减少损耗等。
5）为了减少现场焊接工作量，钢筋笼应该分段制作。
每个单段钢筋笼的长度不应小于12米。
每节骨架都应该有半成品标志牌，标明墩号、桩号、节号、上下方向及质量状况等。
制作好的钢筋骨架必须平整垫放，钢筋笼加工应该采用模具标准化制作。
6）钢筋笼的主筋接头每一截面上接头数量不应超过50%，加强筋与主筋连接全部焊接。
钢筋骨架的保护层厚度应该用转动的混凝土垫块，设置密度应该按竖向每2米设置一道，每一道沿圆周布置4个。
三、钢筋笼的运输及下笼1）钢筋笼应该采用炮车单节运输至工地现场，然后逐节吊装焊接入孔。
在运输过程中不得使骨架变形。
钢筋笼周围应该有固定装置，防止在运输过程中笼子移位甚至滚落。
2）钢筋笼运至现场后，不能随意摆放。
应该放置在指定地方，并且要下垫上盖。
3）下笼采用汽车吊。
起吊采用三点吊，既在笼子的前部、中间、尾部各设置一个吊点，防止钢筋笼在起吊时变形。
4）钢筋笼下笼完成后，应该进行中心点检查，保证钢筋笼的中心点与桩基中心点偏差在50毫米内。
技术交底记录（轨道交通工程）编号：交底内容：一、交底范围本交底适用于市轨道交通钢筋笼制作及吊装施工。
二、施工工艺2.1施工程序主要施工程序为：施工准备→可焊性试验→焊接参数试验→设备检查→钢筋笼加工→钢筋笼吊放→校正→定位。
2.2 工艺流程三、施工准备3.1材料准备1）所供钢材须是国家大型钢厂免检产品，钢材批量进货，每批钢材出厂质量证明书、出当钢筋笼加工完成，先由钢筋班进行自检，然后报专职质检员质检，最后报监理工程师检验合格后方可进行下一道工序施工。
六、钢筋笼存放加工好的成品须分堆摆放，码放整齐，并用标识牌标明用途和型号，钢筋在储存过程中应避免锈蚀和污染，宜在库内或棚内存放，露天堆置时，应架空存放，离地面不宜小于300mm，下雨天应加以遮盖。
钢筋笼的重叠不能超过两层。
七、钢筋吊装7.1钢筋笼吊装时需用专用平板车或吊车运至现场，钢筋笼牢固固定在平板车或吊车上，防止运输时变形，严禁用翻滚的方式运输钢筋笼。
7.2钢筋笼运至现场存放时必须支垫方木，钢筋笼存放要有一定间距，并用彩条布全部覆盖。
7.3钢筋笼吊装时，采用汽车吊，为了防止骨架起吊时变形，钢筋笼出场前每4米设置一道十字加强撑筋，在安装过程中十字撑由下而上必须全部取出，不得遗漏。
7.4钢筋笼起吊时，在顶部设置2个吊点（位置为顶部加强筋位置）用于垂直吊装，在钢筋笼1/3处设置1个吊点（加强筋位置）用于翻身起吊。
在吊点位置多设2根Φ25吊环。
钢筋笼具体吊点见下图：钢筋笼吊点立面示意图钢筋笼吊点平面图7.5钢筋笼起吊步骤1）起吊前准备好各项工作，指挥吊机转移到起吊位置，司索工在钢筋笼上安装钢丝绳和卡环，挂上汽车吊主吊钩及副吊钩。
2）检查吊机钢丝绳的安装情况及受力重心后，开始同时平吊。
3）钢筋笼吊至离地面0.3m～0.5m后，应检查钢筋笼是否平稳，后主吊慢慢起钩，根据钢筋笼尾部距地面距离，随时指挥副吊配合起钩。
4）钢筋笼吊起后，主钩慢慢起钩提升，副吊配合，保持钢筋笼距地面距离，最终使钢筋笼垂直于地面。
桩基工程钢筋笼制作及安装安全技术交底钢筋笼的吊装采用25T汽车吊吊装，钢筋笼分节制造安装，由于各墩位孔径孔深不尽相同，钢筋笼直径和长度也各不相同，按照单根钢筋的定尺长度，在车间用长线法制作，制作完成的短节用吊机起吊至存放台座，再由汽车吊机配平板车运至墩位处吊装入孔。
钢筋笼制造在胎具上进行，运输吊装设专用吊具设备。
为防止吊装运输时损坏和变形，对钢筋笼内的加强钢筋与主筋间加强焊接。
分段钢筋笼纵向连接，全部采用搭接焊连接。
钢筋笼安装时用吊机整节段安装下放。
1、材料进场（1）钢筋原材料进场后，首先要检验进场材料的等级、规格和产品外观，检查无误后再检查其出厂质量合格证书和质量检验报告单。
无合格证书和质量检验报告单的应不予验收。
（2）进场材料验收后，应按材料的不同种类、型号、规格、等级及生产厂家分别堆存，不得混放，并设立识别标志，材料宜堆存在仓库（棚）内，钢筋露天堆置时，应垫高并遮盖，以防淋雨锈蚀和其它污染，影响钢筋质量。
（3）对钢筋表面的油渍，污渍等及时用锤敲击能剥落的浮皮，铁锈等均应清除干净。
（4）对弯曲或局部弯曲的钢筋进行机械调直。
（5）主筋采用搭接焊连接，应根据有关规程制定技术要求并经试验合格才能使用。
2、钢筋笼的分节及下料钢筋骨架采用钢筋车间分节制造，现场拼装成整体进行施工。
其分节长度按以下原则确定：在满足吊机起吊和汽车运输能力的前提下，标准节骨架的主筋尽量满足钢筋的定尺长度，以减少钢筋的焊接接头及切割工作量。
（1）钢筋笼的接头每截面≤50%。
（2）钢筋笼伸进承台部分及承台以下3倍桩径范围内不得有接头。
（3）钢筋下料用砂轮切割机、专用切割机等设备下料。
3、钢筋笼制作、运输钢筋笼制作时，主筋利用胎架控制间距，纵向从一端至另一端利用直螺纹套筒顺序接长，整根钢筋制作完成后，将钢筋笼各节标号，并标明接头方向、位置后，将直螺纹套筒松开后分节运输至墩位处。
钢筋笼在生产场地内加工完毕后，分节吊装、通过平板车沿施工便道运输到个施工墩位处。
一、交底单位：[填写交底单位名称]二、编号：[填写编号]三、工程名称：[填写工程名称]四、受控编号：[填写受控编号]五、主送单位：[填写主送单位名称]六、日期：[填写日期]七、接收单位：[填写接收单位名称]八、接收人：[填写接收人姓名]九、交底内容：一、安全意识教育1. 进入施工现场的所有人员必须认真学习并严格遵守国家有关安全生产的法律法规和本工程的安全操作规程。
2. 施工人员必须具备必要的安全知识，了解本工程的特点和安全风险，增强安全意识。
二、作业准备1. 技术准备：熟悉设计图纸，明确钢筋笼组成、钢筋规格型号，确定钢筋笼加工方法、机具设备等。
2. 材料机具准备：准备电焊机、气保焊机、平板车、滚焊机、钢筋原材、龙门吊、吊车等。
3. 作业条件准备：明确加工区域与材料区域，清除场内杂物，安装照明设施，设置危险地段标志。
三、操作工艺1. 钢筋笼加工：采用支架成型或卷笼机一体成型施工工艺，提前绑扎成型运至现场。
2. 钢筋笼运输与存放：使用龙门吊、吊车等设备进行吊装，确保吊装过程中安全。
3. 钢筋笼下放：按照设计要求进行下放，确保钢筋笼垂直、平稳。
四、吊装安全措施1. 吊装前检查：- 检查吊车、龙门吊等设备的性能是否正常。
- 检查吊索具是否完好，是否有腐蚀、损伤等情况。
- 检查钢筋笼是否有裂缝、变形等情况。
- 确保吊装区域无障碍物，道路畅通。
2. 吊装过程中：- 吊装时，吊车司机、信号工、指挥员等人员应密切配合，确保吊装过程平稳、安全。
- 吊装过程中，严禁人员站在钢筋笼下方或附近。
- 吊装过程中，如发现异常情况，应立即停止吊装，查找原因并排除。
3. 吊装后：- 确保钢筋笼平稳放置，与地面保持一定距离。
- 检查钢筋笼是否牢固，防止发生倾倒、滑动等情况。
五、应急措施1. 发生吊装事故时，应立即停止吊装，组织人员疏散。
2. 根据事故情况，采取相应的救援措施，如拨打急救电话、报警等。
3. 事故发生后，应及时上报，做好事故调查和处理工作。
桩基钢筋笼施工技术交底一、施工前准备工作为了确保桩基钢筋笼施工的质量和安全，施工前需要进行充分的准备工作。
包括以下几个方面：1.1 施工方案设计在施工前，必须进行合理的施工方案设计。
根据工程要求和设计要求，应绘制出详细的施工图纸和人员分工计划，并确定每个工序的施工工艺和施工方法。
1.2 材料准备桩基钢筋笼施工所需的材料主要包括钢筋、钢筋连接件和钢丝。
在施工前，需要检查材料的质量和数量是否符合要求，并对材料进行储存和防护，确保施工过程中材料的安全和质量。
1.3 设备准备施工过程中需要使用的设备主要包括切断机、焊接机和起重机等。
在施工前，需要对这些设备进行检查，确保设备的正常工作和安全使用。
二、钢筋笼制作工艺2.1 钢筋加工桩基钢筋笼的制作需要先对钢筋进行加工。
按照设计要求，切割合适长度的钢筋，并对钢筋进行弯曲、弯制等加工处理。
2.2 钢筋连接桩基钢筋笼的施工中，通常需要将不同截面的钢筋连接起来。
在连接过程中，要注意连接的牢固性和准确度。
常用的连接方式有焊接和机械连接两种。
2.3 钢筋笼组装根据设计要求，将加工和连接好的钢筋按照布置图纸要求进行组装。
在组装过程中，要注意钢筋笼的位置和相互之间的间距，以及笼子的稳定性。
2.4 桩基验收在钢筋笼组装完成后，需要进行桩基验收。
检查钢筋笼的尺寸、位置和牢固度是否符合设计要求。
如有问题应及时进行调整和修正。
三、钢筋笼下沉施工工艺3.1 系牢起重机在钢筋笼下沉施工过程中，需要使用起重机进行悬吊和下沉操作。
在施工前，需要将起重机系牢，并确保牢固和安全。
3.2 吊装钢筋笼起重机将钢筋笼吊装到合适位置，并按照施工图纸和设计要求进行调整。
在吊装过程中，需要注意起重机的稳定和工作环境的安全。
3.3 钢筋笼下沉在钢筋笼吊装到位置后，可以进行下沉操作。
根据设计要求，通过起重机的调节，将钢筋笼逐渐下沉到预定位置。
在下沉过程中，要注意操作的稳定性和准确性。
3.4 固定钢筋笼钢筋笼下沉到位后，需要对其进行固定，保证其稳定性。
桩基钢筋笼施工技术交底一、施工准备1.人力安排：根据现场实际情况调配施工人员，确保按期完工。
各类人员持证上岗。
2、材料准备:材料依据计划进场后,经检验合格后方可使用。
3、施工工具准备:电焊机、弯曲机、钢筋切割机、调直机、滚焊机、弯曲中心、弯箍机等。
二、技术要求和质量标准：1.利用冷拉法矫直钢筋时钢筋任何一段的矫直拉长率均不得大于1%。
2、钢筋加工后，其表面伤痕不应使钢筋截面减少5%以上。
3、钢筋要按设计要求尺寸加工。
三、原材料注意事项：1.原材料按钢筋的品种、规格分开堆放，起垫高度不低于30cm,不得混放。
2、钢筋使用前要对其进行检查，钢筋应平直、无损伤，表面无裂纹、油污无片状老锈。
四、钢筋连接1.钢筋接头采用搭接电弧焊，两钢筋搭接端部应预先折向T则，使两接合钢筋轴线一致。
接头双面焊缝的长度不应小于5d,单面焊缝的长度不应小于10d（d为钢筋直径）。
焊缝宽度应等于或大于0∙8d并不得小于8mm o 2、钢筋笼接头应分散布置，配置在同一连接区段内的受力钢筋接头的截面积，占受力钢筋总截面积的百分率不得大于50%,同一根钢筋同一连接区段内不得超过一个接头，〃同一连接区段〃长度：焊接接头为35d（d为纵向受力钢筋的较大直径）且不小于500mm（凡接头中点位于该连接区段长度内的接头均属于同一连接区段）。
五、钢筋笼制作和安装1.桩基所有钢筋均采用HPB300钢筋，主筋外缘至设计桩径混凝土表面净保护层厚度采用70mm o（根据环境侵蚀性相应调整，本桥中个别环境类别为LL保护层厚度为75mm,详见附表）。
2、当钢筋笼主筋根数较多，相邻主筋净距小于8cm时,可按束钢筋布置，但每束不宜多于两根。
3、桩基加强筋N3直径同主筋Nl,设在主筋内侧，第一道距承台底40Cm,最后一道设于钢筋底面以上IOCm处，自上而下每2m一道至钢筋笼底部，其零数可在最下两段内调整，但其间距不大于2.5m,当桩基布置声测管时，Nlt比Nl长的那一段，加强钢筋N3按4m一道布置。
桩基钢筋笼制作技术交底一、材料准备1.钢筋：选择具有良好的韧性和可焊性的钢筋材料，常用的有HRB400级、HRB500级的钢筋；2.钢丝：常用的有冷拔钢丝、镀锌钢丝等；3.管道：用于桩基钢筋笼的连接固定，常用的有焊接钢管、螺纹钢管等。
二、桩基钢筋笼制作工艺1.钢筋加工：首先对钢筋按照设计要求进行加工，包括剪断、弯曲等。
使用剪刀进行剪断时，应保证切口平整，不得出现毛刺；使用弯机进行弯曲时，应控制好曲率半径，确保钢筋的弯曲程度符合要求。
2.钢筋排列：将加工好的钢筋按照设计图纸上的要求进行排列，一般采用平行排列或交叉排列的方式。
在排列钢筋时，要注意保持钢筋的垂直度和水平度，避免出现弯曲、错位等情况。
3.钢筋连接：将相邻的钢筋进行连接，常用的连接方式有焊接、扎捆和绑扎等。
焊接时应保证焊缝牢固，焊点无裂缝，焊接层与钢筋之间无杂质；扎捆和绑扎时应保证牢固性和紧密度，防止松散和脱落。
4.钢筋固定：使用管道将钢筋固定在一起，一般采用穿刺固定、焊接固定和螺纹固定等方式。
穿刺固定时，要确保管道与钢筋之间的连接牢固，防止移位；焊接固定时，要保证焊缝牢固、完整；螺纹固定时，要注意螺纹的质量和耐久性。
5.焊接工艺：在进行钢筋笼的焊接时，要按照规定的焊接工艺进行操作，包括预热、焊接参数的选择、焊接顺序等。
焊接时要保证焊缝的质量和牢固度，防止出现缺焊、气孔等缺陷。
三、工艺要点1.尺寸准确：制作钢筋笼时，要确保尺寸的准确性，避免出现尺寸偏差过大的情况，以免影响后续工程施工。
2.排列整齐：钢筋在制作过程中要保持整齐的排列，避免出现弯曲、错位等情况，以免影响桩基的承载力和抗震性能。
3.固定牢固：钢筋的固定要牢固可靠，避免在输送、安装过程中发生松散和脱落。
4.焊接质量：要保证钢筋笼的焊接质量，防止出现缺焊、气孔等缺陷，以确保钢筋笼的承载能力和使用寿命。
四、注意事项1.在制作钢筋笼过程中要注意安全，佩戴好防护用具，避免发生意外事故。
2.在使用钢材和焊接材料时，要确保质量过关，符合相关标准和规范。
