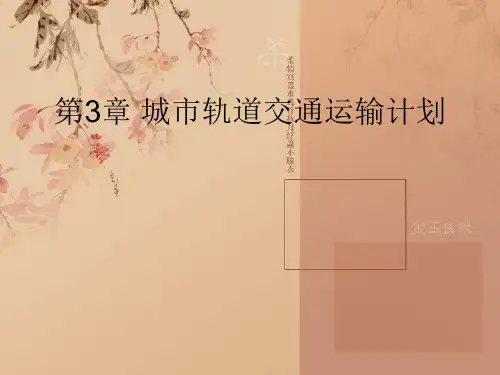

第3章城市轨道交通运输计划

第3章城市轨道交通运输计划

• 3 列车折返方式 • 运行列车的折返是指列车运行至图定的终点站或折返 运行列车的折返 站时，进入折返线路，改变运行方向的过程。 ⑴站后折返 站后折返
(a)终点站站后折返时的尽头式折返
(b)中间站站后折返时的单渡线折返
• 优点 优点：出发列车与到达列车不存在敌对进路；列车进出站 速度较高，有利于提高旅行速度；列车进出站载客运行时 不经过道岔区段、乘客无不舒适感；此外采用尽头式折返
列车出车 列 车 运 转 流 程 列车正线运行
列车回库收车 列车场内检修 及整备作业 列车运转流程图
• ⑴列车出车
编制、下达发车计划 检修交车、确认计划 列 车 出 车 工 作 驾驶员出勤 出车检查 列车出库
发车作业 列车出车工作流程图
• ⑵列车正线运行 • ①正线运行中信息流转 • ◆正线列车或其他行车设备发生故障时，驾驶员应及时报 告行车调度员故障车次、故障时间、故障现象及处理结果； ◆行车调度员将故障车次/车号、故障情况及其他相关信息 通报维修部门； ◆驾驶员除汇报行车调度员有关故障信息外，还应将故障 信息在报单上记录备案； ◆对营业中国列车因故障而导致下线，列车调度员应及时 通知运转值班员。
• 类车站按相邻分布的原则设置，C类车站可按每隔4或6个 车站选择一个的原则设置。A类车在A、C类车站停车、在 B类车站通过；B类列车在B、C类车站车、在A类车站通 过，如下图所示。
列车停车站
• 此方案的优点类似于区段停车。 • 缺点：由于A、B两类车站的列车到达间隔加大，在A、 B两类车站换乘上车乘客的候车时间有所增加；此外
• ②正线交接班有关规定 • ◆驾驶员在正线交接班时应提前20min至有关地点出勤， 出勤方式按部门制订的相应规定执行； • ◆驾驶员在途中交接班时必须向接班人员说明列车的运行 技术状态及有关行车注意事项，并填写在驾驶员报单上，内 容包括制动性能、故障情况、线路情况、当前有效调度命令 及执行情况以及其他必须交接的情况。

项目三 城市轨道交通运输计划PPT32页

项目三 城市轨道交通运输计划PPT32页

26、要使整个人生都过得舒适、愉快，这是不可能的，因为人类必须具备一种能应付逆境的态度。——卢梭
▪
27、只有把抱怨环境的心情，化为上进的力量，才是成功的保证。——罗曼·罗兰
▪
28、知之者不如好之者，好之者不如乐之者。——孔子
▪
29、勇猛、大胆和坚定的决心能够抵得上武器的精良。——达·芬奇
▪
30、意志是一个强壮的盲人，倚靠在明眼的跛子肩上。——叔本华谢谢！32源自项目三 城市轨道交通运输计划
1、 舟 遥 遥 以 轻飏， 风飘飘 而吹衣 。 2、 秋 菊 有 佳 色，裛 露掇其 英。 3、 日 月 掷 人 去，有 志不获 骋。 4、 未 言 心 相 醉，不 再接杯 酒。 5、 黄 发 垂 髫 ，并怡 然自乐 。
▪

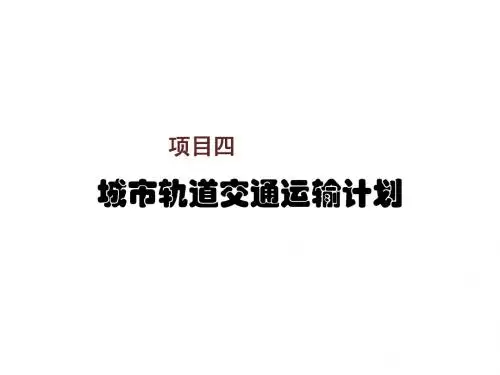

城轨客运组织项目四 城市轨道交通运输计划

城轨客运组织项目四 城市轨道交通运输计划
(一) 在修车辆 轨道交通的检修级别通常分为日检、双周检、双月检、定修、架修 和大修6种(见表4-4)。 (二) 备用车辆
备用车辆数可控制在运用车辆数的10% 左右。
任务三
车辆配备计划
任务四
【任务描述】
列车交路计划
在轨道交通线路的各个区段客流量不均衡的情况下，采用合理的列车 交路安排是运输计划的一个重要组成部分。列车交路计划规定了列车的
任务一
【任务描述】
客流计划
在轨道交通线路的各个区段、各个时段的客流不尽相同，因此， 制定客流计划是作为客运组织的基本依据。在建成新线投入运营的情
况下，客流计划根据客流预测资料进行编制；在既有运营线路的情况
下，客流计划根据客流统计资料和客流调查资料进行编制。客流计划 的主要内容包括：站间到发客流量，各站方向上下车人数，全日、高
辆配备计划和列车交路计划。客流计划是对运输计划期间轨道交通线路
客流的规划。它是全日行车计划、车辆配备计划和列车交路计划编制的 基础。全日行车计划是营业时间内各个小时开行的列车对数计划，它规
定了轨道交通线路的日常作业任务，是科学地组织运送乘客的办法。它
又是编制列车运行图、计算运营工作量和确定车辆配备数的基础资料。
任务四
二、列车交路计划的确定
列车交路计划
首先，区段客流分析是列车交路计划确定的主要因素之一， 其次，行车条件决定了交路计划实现的可能性。 第三，客运组织是确定列车交路计划的必要客观条件。
三、列车折返方式
(一) 站前折返方式
任务四
(二) 站后折返方式
列车交路计划
一、车辆运用
(一) 列车出发 列车出车的工作流程如图4-1所示。
车辆配备计划
任务三
(二) 列车正线运行 1. 正线运行中的信息交流 2. 正线交接班作业 (三) 列车收车工作

城市轨道交通特点与运输计划

城市轨道交通特点与运输计划

二 全日行车计划编制的程序
1.计算营业时间内各小时应开行列车数
• 分时行车计划中的列车开行对数计算公式：
该公式中满载率为主
ni = pmax,i /(cp* ß)
要影响因素，计算所 得的开行列车数可达 到追求满载率的目标，
• ni －－某i小时内应开行的列车数
所得结果为理论上的 结果，并不一定符合
• 沿线各站到发客流量 • 各站分方向上下车人数 • 全日、高峰小时、低峰小时断面客
流量 • 全日分时段最大断面客流量等
始发\到达
A
A
-
B
2100
C
5800
D
5420
E
1200
合计
14520
下行方向：A→E
B
C
D
E
合计
﹢ ﹢ ﹢ = 3260 22000 1980
1950
29190
-
21900 2330
• 全日列车开行对数应为： N=∑ni
• 条件： • 营业时间：5:00~23:00 • 早高峰小时(6:30-7:300)客流量为39000人。 • 全日分时最大断面客流分布模拟图（见下页图） • 列车编组6辆，车辆定员为310人。 • 满载率：高峰小时120％，其他时间90％
高峰小时每列车乘客人数:310*6*1.2=2232 其他时间每列车乘客人数:310*6*0.9=1674
• 最大客流量：在单位时间内，通过轨道交通线路各个断面的 客流量一般是不相等的。最大客流量是指最大客流断面的客 流量。
• 高峰小时最大断面客流量：在以小时为单位计算断面客流量 的情况下，分时断面客流量最大的小时称为高峰小时。高峰 小时最大断面客流量是指高峰小时最大客流断面的客流。

城市轨道交通的运输计划

城市轨道交通的运输计划

误差分析的方法： 对比分析、敏感 性分析等
提高预测精度的 措施：数据预处 理、模型优化等
列车开行计划的概念：列车开行计划是城市轨道交通系统中的核心计划之一，它规定了列车在时间和空间上 的运行安排，包括列车种类、数量、运行线路、停靠站点等要素。
列车开行计划的分类：根据不同的分类标准，列车开行计划可以分为多种类型。按照列车编组方 式，可以分为固定编组列车和灵活编组列车；按照列车停靠站点数量，可以分为直达列车、大站 停列车和站站停列车；按照列车运行时间安排，可以分为高峰时段列车和低谷时段列车等。
确定列车开行方案：根据客流预测和运营需求，确定列车开行数量、方向和时间间隔。
编制列车时刻表：根据列车开行方案，编制列车时刻表，包括列车到达、出发、停站时间 等。
制定列车运行图：根据列车时刻表，制定列车运行图，明确列车的运行路径、交路和速度 限制等。
调整优化：根据实际运营情况和客流变化，对列车开行计划进行调整和优化，确保运输效 率和服务质量。
满足客流需求：根据预测的客流量和流向，合理安排列车开行计划，确保乘客出行需求得到满 足。
经济性原则：在满足客流需求的前提下，尽可能降低运输成本，提高经济效益。
安全性原则：确保列车开行计划的安全性，采取必要的安全措施，预防和减少安全事故的发生。
灵活性原则：根据实际情况，适时调整列车开行计划，适应客流变化和运输需求。
编制依据：客 流量数据、列 车运行图、车
辆维修计划
收集数据：收集相关运输需求、列车运行图、设备参数等信息。 分析数据：对收集的数据进行整理、分类和统计分析，确定车辆运用需求。 编制计划：根据分析结果，制定车辆运用计划，包括列车交路、车辆配置、运用方式等。 审核与调整：对编制的计划进行审核，并根据实际情况进行调整，确保计划的可行性和有效性。

第四讲《城市轨道交通运输计划》

第四讲《城市轨道交通运输计划》

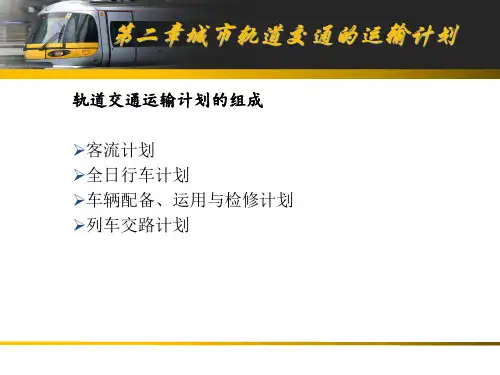

2 城市轨道交通的运输计划
2.3.1 车辆运用流程 ➢ 列车运转流程指的是列车运用过程。 ➢ 包括三个环节，即列车出车、列车正线运行、列车回库收 车及列车场内检修及整备作业。
1）列车出车
2 城市轨道交通的运输计划
编
检
制
修
、 下 达 发 车
交 车 、 确 认
驾 驶 员 出 勤
出 车 检 查
列 车 出 库
时间间隔
1日 2周 2月 1年 5年 10年
走行公里数量 （KM）
4000 20000 100000 500000 1000000
检修停时
4h 48h 10日 25日 40日
2 城市轨道交通的运输计划
➢ 检修车数量计算公式：
N检修 N运用检修
检修
Ti检修 D年
式中：N检修——检修车数（辆）； α检修——检修系数； Ti检修——各种检修修程年均检修停时（天）； D年——年非检修工作日（天）。
2 城市轨道交通的运输计划
2）在修车辆数
➢在修车辆是指处于定期检修状态的那部分车辆。 ➢车辆检修包括车辆检修级别和车辆检修周期。 ➢车辆的检修级别通常包括日检、双周检、双月检、定修、架 修和大修6类。
2 城市轨道交通的运输计划
某地铁系统车辆检修计划
检修类别
日检 双周检 双月检 定修 架修 厂(大)修
2 城市轨道交通的运输计划
（4）最终确定全日行车计划：
时间
开行列车数 行车间隔
5:00-6:00
6
10min
6:00-7:00
8
7min30s
7:00-8:00
15
4min
8:00-9:00
13

城市轨道交通运输计划

城市轨道交通运输计划
（3）大小编组方案。大小编组方案是指在运营时间内列 车编组辆数不固定。大小编组方案有两种，一种是在客流非 高峰时段编组辆数相对较少，在客流高峰时段编组辆数相对 较多，如在客流非高峰和高峰时段，地铁列车分别采用3/6辆 编组、4/6辆编组或4/8辆编组的方案；另一种是在全日运营 时间内采用大小编组，如地铁列车采用3/6辆编组或4/6辆编 组的方案。当采用大小编组方案时，与4/6辆编组方案相比， 3/6辆编组方案具有乘客服务水平较高、可根据客流量灵活编 组以及车辆维修周期一致等优点。
3.3 列车开Βιβλιοθήκη 方案应该指出，离开一定的客流条件来讨论列车编 组方案的比选是无意义的。例如，当线路的分时客 应该流指比出较，离均开衡一时定，的客大流小条编件组来讨方论案列将车失编组去方比案选的的比选必是要无性意：义
的。例如，当线路的分时客流比较均衡时，大小编组方案将失去比选
的必当要客性流：当已客经流接已近经接远近期远设期设计计客客流流量量时时，，小小编编组方组案方将案失将去实
（3）列车运载能力。列车运载能力涉及列车编组、车辆定员 等数据。
（4）满载率。满载率指实际载客量与设计载客量之比，它反 映出系统的服务水平。一般地，满载率可取0.75～0.90。
3.2 全日行车计划
3.2 全日行车计划
3.2.2 全日行车计划的编制步骤
（1）根据 各站上下车人数 统计推算出各断 面客流量。
（2）推算 出全日列车开行 计划。
（3）根据营 业时间和全日分时 行车计划确定各时 段开行的列车数， 并确定列车发车间 隔。
3.3 列车开行方案
列车开行方案是日常运营组织的基础。列车开 行方案的比选应遵循客流分布特征与运营经济合理 兼顾的原则，以实现既能维持较高的乘客服务水平、 又能提高车辆运用效率的目标。

模块3 城市轨道交通运输计划

模块3 城市轨道交通运输计划
（3）列车运载能力。列车运载能力涉及列车编组、车辆定员 等数据。
（4）满载率。满载率指实际载客量与设计载客量之比，它反 映出系统的服务水平。一般地，满载率可取0.75～0.90。
标
3.2 全日行车计划
题 八
标
3.2 全日行车计划
题 八
3.2.2 全日行车计划的编制步骤
（1）根据 各站上下车人数 统计推算出各断 面客流量。
标
3.3 列车开行方案
题 八
3.3.2 列车交路方案 1. 列车交路方案的种类
列车交路方案有常规交路方案、衔接 交路方案和混合交路方案三种，其中，衔 接交路方案和混合交路方案又统称为特殊 交路方案。
标
3.3 列车开行方案
题 八
（1）常规交路方案。常规交路又称为长交路，列车 在线路的两个终点站间运行，到达线路终点站后折返， 如图3-3（a）所示。
标
3.1 客流计划
题 八
3.1.2 客流计划的表现形式
最基本的站间客流资料可以用一个二维矩阵来表示， 也可称为站间交换量OD矩阵。表3-1为某五站间客流OD 分析，表格右下角的数据为全线客流总量。
根据表3-1可以统计出各站上下车人数，即每行之和 为上车人数，每列之和为下车人数。如果要分方向，则还 需要看车站的排列顺序。区间的断面流量可以在此基础上 生成。表3-2为某地铁车站的流量。
与采用常规交路方案相比，采用衔接交路方案可 以提高断面客流较小区段的列车满载率，但跨区段出 行的乘客需要换乘，以及需要设置中间折返站。与采 用混合交路方案相比，短交路列车在中间折返站是双 向折返的，增加了折返作业的复杂性。
标
3.3 列车开行方案
题 八
（3）混合交路方案。混合交路又称为长短交路，长短交 路列车在线路的部分区段共线运行，长交路列车到达终点站后 折返，短交路列车在指定的中间站单向折返，如图3-3（c）、 （d）、（e）、（f）所示。

第三章城市轨道交通运输计划

第三章城市轨道交通运输计划

• 设备，折返线既可供列车折返，也可供列车临时停留检修 • 缺点：列车走行距离较长。 • ⑵站前折返
(a)终点站站前折返时的交叉渡线折返
(b)中间站站前折返时的单渡线折返
• 优点：列车走行距离较站后折返短，在进行折返作业时， 乘客同时上下车从而缩短停站时间；列车正线以及站线长 度缩短，有利于车站造价的节省。
• ②正线交接班有关规定 • ◆驾驶员在正线交接班时应提前20min至有关地点出勤， 出勤方式按部门制订的相应规定执行； • ◆驾驶员在途中交接班时必须向接班人员说明列车的运行 技术状态及有关行车注意事项，并填写在驾驶员报单上，内 容包括制动性能、故障情况、线路情况、当前有效调度命令 及执行情况以及其他必须交接的情况。
3.1 客流计划
1 客流，是指在单位时间内，市轨道交通线路在某个方 向上通过的乘客人数。 客流的变化主要体现在空间分布和时间分布的变化。 ⑴一日内各小时的客流变化 ⑵一周内每日客流的变化 ⑶季节性或短期性客流的变化 ⑷各条线路客流的不均衡 ⑸各个方向客流的不均衡 各个方向客流的不均衡系数如下公式所示。
• 缺点：出发列车豫到达列车存在敌对进路；因列车进站或 • 出站侧向通过道岔，列车速度受到限制、影响乘坐的舒适 感；在大客流的情况下，站台秩序会受到影响。 • ⑶混合交叉
混合折返示意图
• 三 列车停站设计 • 1 站站停车
即：列车在全线所有车站均停车，如下图所示。
停车站
• 此停车方案的优缺点如下： • 优点：线路上开行列车种类简单、乘客无须换乘，运 营组织也简单等。 • 缺点：在跨区段、长距离出行乘客比例较大时，站站 停车在车辆运用与服务水平方面均未达到最佳状态。
⑶ 列车收车工作 其工作流程图如图所示。
接车作业 列 车 收 车 工 作

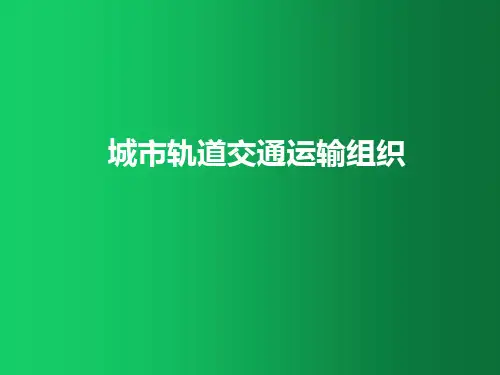

城市轨道交通运输组织教学PPT课件
