系杆拱施工方案

系杆拱桥专项施工方案系杆拱桥是一种常见的桥梁形式，其特点是拱顶为刚性结构，通过系杆将拱顶与桥墩固定连接，使拱顶能够承受桥面的荷载。

在该拱桥专项施工方案中，将详细描述施工前准备工作、拱顶施工、系杆施工以及拱桥竣工验收等各个环节的工作内容。

一、施工前准备工作1.桥梁设计方案评审：对拱桥的设计方案进行评审，确定施工的合理性和可行性。

2.施工图纸制作：根据设计方案制作施工图纸，包括拱顶和系杆的布置图纸，以及围堰、安全通道等配套设施的布置图纸。

3.设备选型和采购：根据拱桥的规模和要求，选择适合的施工设备，并进行采购。

4.施工人员培训：对施工人员进行必要的培训，包括施工技术和安全措施的培训。

5.材料准备：根据设计和施工图纸要求，采购并储备所需的施工材料，如钢筋、混凝土、系杆等。

二、拱顶施工1.围堰搭设：在拱顶跨度较大的情况下，需要搭设围堰来支撑施工。

根据设计和施工图纸的要求，搭设围堰，确保施工的稳定性。

2.拱顶模板施工：根据施工图纸要求，搭建拱顶的模板结构，确保拱顶的几何尺寸和曲率要求。

3.钢筋绑扎：根据设计要求，在拱顶模板内绑扎预埋的钢筋，保证拱顶的受力性能。

4.浇筑混凝土：按照施工图纸要求，将预制好的混凝土送入模板中，并通过振捣等方式进行浇筑，确保拱顶的强度和质量。

5.拱顶抹灰：等拱顶的混凝土达到一定强度后，进行抹灰处理，提高拱顶的表面光洁度和美观度。

6.拆模：拱顶的混凝土达到设计强度要求后，拆除拱顶模板。

三、系杆施工1.系杆预埋：在拱墩和拱顶上预留系杆孔洞，并配置预埋件。

2.探伤检测：对预埋的系杆进行探伤检测，确保系杆质量符合要求。

3.系杆安装：将系杆通过预埋件与拱墩和拱顶连接，采取预紧措施。

4.拉压试验：对已安装的系杆进行拉压试验，验证系杆的安全性和可靠性。

5.系杆固定：在系杆的两端进行固定，确保系杆能够完全承担起桥面荷载。

四、拱桥竣工验收1.竣工验收资料准备：准备竣工验收资料，包括设计文件、施工图纸、施工记录、系杆试验记录等。

XX大桥主桥上部结构施工组织设计第一章工程概况XX大桥横跨XX及老邮兴公路，大桥全长574.64m，引桥全宽26.5m，主桥全宽29.3m，净宽均为2×净－10.75m，设计荷载为公路－I级。

主桥采用82.7m上下行分离、下承式钢管凝土系杆拱桥,计算跨径为80.6m,拱轴线为二次抛物线，夭跨比为1/5，夭高f=16.12m。

桥面系采用纵横梁体系，纵铺桥面板。

系杆拱桥机横坡由横梁的变化高度实现，桥面纵坡由中横梁安装的不同抬高值实现。

拱肋单幅桥为双肋，拱肋截面为两根直径φ850mm的钢管各缀板组成的哑铃型钢管混凝土截面，哑铃截面高190cm，钢管及连接缀板厚14mm，钢管及缀板内填充微膨胀C40混凝土，两根拱肋间距1301cm。

风撑单幅桥双肋间设置五道一字型风撑，截面为直径φ850mm的钢管截面，钢管厚14 mm，钢管内不填充混凝土。

系杆系杆为预应力混凝土结构，箱梁截面，梁高1.8m，宽1.4m，顶板、底板、腹板均30cm，于拱脚处渐变为2.4×1.4m的矩形实心截面，上缘配置6×8φ15.2预应力钢铰线，下缘配置6×12φ15.2预应力钢铰线。

横梁单幅桥设置15道中横梁和两道端横梁。

中横梁为预应力混凝土T梁结构，高106.8～130cm，腹板50cm，顶板宽90cm，配置4×7φ15.2预应力钢铰线。

端横梁为预应力箱形结构，高156.8c m～180cm，宽130cm，配置4×9φ15.2预应力钢铰线。

桥面板桥面板采用高30c m、宽100c m、120cm的钢筋混凝土空心板，桥面板架设完成后现浇中横梁顶湿接头，形成整体桥面板。

吊杆边吊杆自由长度较短，为了保证结构的安全，采用PES5－109成品钢丝索；其余采用PES5－91成品钢丝索，均外包PE。

第二章施工组织一、项目部及工地试验室我处在XX南桥位西侧搭设30间活动房屋作为现场分项目部，2间活动房作试验室。

系杆拱施工方案系杆拱施工方案一、施工要求1.确保施工安全，遵守相关安全操作规范。

2.施工期间要配合相关部门的监督和检查。

3.施工人员要经过专业培训和持证上岗。

4.施工前要对拱的建筑材料、工具设备等进行检查和准备。

二、施工步骤1.准备阶段（1）确定施工位置和拱的规格尺寸。

（2）购买所需的建筑材料、工具设备等。

（3）组织施工人员进行专业培训。

（4）制定详细的工程进度安排表。

2.基础施工（1）进行拱的基础开挖工作，确保基础的坚固和稳定。

（2）搭建施工临时设施和安全防护措施。

（3）进行基础混凝土浇筑和养护工作。

3.制作拱身（1）根据拱的规格尺寸制作拱身的模板。

（2）将钢筋按照设计要求进行制作和焊接。

（3）在模板内将混凝土浇筑，并按照要求进行振捣和养护。

4.安装拱身（1）将制作好的拱身进行吊装和定位。

（2）通过螺栓、焊接等方式将拱身与基础固定连接。

5.施工完成（1）对拱身进行检查和修整，确保拱的形态和结构完整。

（2）进行施工过程中产生的垃圾清理和环境恢复。

三、施工注意事项1.拱身的制作要精确、细致，确保其强度和稳定性。

2.拱身的吊装和安装要注意平衡和固定，防止其发生倾倒或塌方等事故。

3.在施工过程中要注意保持施工区域的整洁和安全，防止杂物和建筑垃圾对施工造成影响。

4.必须对拱身进行养护，保持拱体的强度和耐久性。

5.在施工过程中要随时与相关部门保持沟通和协调，确保施工符合相关规范和要求。

以上是对系杆拱施工的一个大致方案，根据具体的施工设计和现场条件，还需要进行详细的施工计划和技术指导。

施工中要严格遵守相关规范和要求，确保施工质量和安全，保障拱的使用寿命和稳固性。

系杆拱施工1-90m系杆拱采用先梁后拱的施工方法施工，主梁搭设贝雷架，并工字钢连接贝雷架，贝雷架两侧主梁搭设满堂支架支撑，拱肋钢管、横撑在工厂制作，预拼后解体，运至现场，在系梁上搭设支架，大吨位吊车起吊就位，支架上组拼合龙，拱内混凝土一次灌注完成。

主要施工步骤如下：⑴工厂制作钢管拱肋节段并运到现场，分节段预制系杆梁、中横梁及桥面板。

⑵搭设系杆梁现浇支架，预拼钢管拱肋，分节吊装系杆梁。

⑶端横梁、拱脚段支架及中横梁支架安装，现浇端横梁和拱脚段系杆梁。

⑷龙门吊机吊装中横梁，浇筑湿接头并张拉，系杆梁及中横梁形成平面框架结构，第一次张拉系杆梁钢束。

⑸拼装拱肋、安装支架，吊装拱肋、风撑，焊接拱肋、横撑接头、拱肋合拢⑹第二次张拉系杆梁钢束。

⑺泵送钢管内混凝土，形成钢管混凝土拱肋。

⑻第三次张拉系杆梁预应力钢束，安装拱肋吊杆并张拉。

⑼拆除系杆梁支架、调整系杆梁及吊杆内力。

⑽钢结构防腐，桥面板安装。

⑾桥面栏杆等附属工程施工。

1施工方法、工艺及措施钢管混凝土系杆拱桥设计采用预应力混凝土主梁，钢管拱为平行拱肋，两拱肋锚固于主梁内，拱肋之间设钢管横撑，拱肋钢管内压注微膨胀混凝土。

采用先梁后拱法施工。

系杆梁采用膺架支架施工，拱肋钢管在系杆梁上搭设支架安装。

钢管拱肋、横撑在工厂制作，预拼后解体，运至现场龙门吊起吊就位，支架上组拼合龙。

拱肋钢管内混凝土采用混凝土输送泵由拱脚向拱顶对称压送。

管内混凝土达到设计强度后，拱肋脱离系杆梁上支架，依次安装张拉吊杆，调整吊杆索力。

拆除系杆梁支架，施工桥面铺装系，检测并调整吊杆力至设计值。

2系梁钢筋、混凝土施工系杆梁在预制场分节段预制，现场采用贝雷架搭设系杆梁现浇支架，龙门吊分节吊装，浇筑湿接头并张拉。

考虑张拉压缩影响，系梁立模的长度方向，在活动端纵向加长一定长度。

施工时所有备用孔道均需经设计单位同意方可使用，施工完毕后，应对备用孔道进行压浆处理。

3系梁拱脚段施工系梁拱脚段一般钢筋多而密，安装钢筋时要与设计部门联系，适当调整钢筋间距留出混凝土入仓通道及混凝土振捣棒振动通道；拱脚混凝土为大体积混凝土，浇注时需采取措施，减少水化热，有效控制开裂，浇注结束后及时做好混凝土养护，控制混凝土内外温差。

张镇河大桥系杆拱桥施工工艺一、工程概况下承式钢管混凝土拱桥计算跨径L=112m，矢高f=25m，跨比D=1/4.48，拱轴线为二次抛物线型，拱轴线为二次抛物线，主拱拱轴线方程为：y=4fx（L-x）/L 。

两侧人行道通过横梁悬挑于边系梁外侧。

系梁采用箱梁截面，高2.5m,宽1.5m，顶板厚40cm，底板厚40cm，在拱脚处变为矩形断面，高2.5--4.2m，宽2m。

拱肋采用哑铃型钢管混凝土，截面高2.8m，由两根外径120cm壁厚16mm的Q345qD钢管组成，内灌C40微膨胀混凝土。

单片拱肋公设20跟吊杆，吊杆间距为5m，吊杆采用Φ299*12mmQ235qC无缝钢管，内穿FPES--109平行钢丝成品索，标准强度1670Mpa，采用双层HDPE防护，在管内压注发泡剂，锚具为冷铸墩头锚。

单幅桥拱肋横向设6道风撑，其中哑铃型撑2道，K型撑4道，于拱肋构成系杆拱空间稳定体系。

中横梁为T型断面，高1.7m--2.055m，底宽70cm，翼缘板厚20cm--40cm，顶宽110cm。

中横梁内设置5束12Φs钢绞线，施工采用预制吊装，通过湿接头与系杆连接。

15-端横梁为箱型断面，高2.45m--2.795m，受伸缩缝宽度的影响，宽度为2.8m、2.88m(使用于D80型伸缩缝端），顶板厚40cm，底板厚40cm，腹板宽40cm。

端横梁内设置4束11Φs、15-4束13Φs钢绞线，由于端横梁位于拱脚位置附近，且其自重较大预制、吊装困难，施15-工采用支架现浇施工。

行车道板中跨采用27cm厚C30钢筋砼实心板，边跨采用37cm厚C30钢筋砼实心板。

一片板宽1.1m，横向共布置16块。

横梁预留70cm宽后浇带，待预制行车道板吊装到位后再与湿接头浇筑形成整体。

行车道通过系杆外侧挑梁形成，挑梁对应横梁设置。

端横梁处挑梁宽2.8m，高0.7m--1.0m，与端横梁形成一体，为预应力砼结构；中横梁处挑梁宽70cm，高0.7m--1.0m，与中横梁形成一体，为预应力砼结构。

系杆拱桥先拱后梁施工方案引言系杆拱桥是一种常见的桥梁结构，其特点是桥梁的主要荷载通过系杆传递到拱桥上。

在施工过程中，为了保证拱桥的稳定性和安全性，通常采用先施工拱桥，再进行桥梁梁面施工的顺序。

本文将介绍系杆拱桥先拱后梁施工的方案和注意事项。

1. 施工准备在施工开始之前，需要进行充分的准备工作，包括但不限于以下几个方面：•桥墩基础处理：对桥墩基础进行检查和处理，确保其满足施工要求。

•拱顶模板安装：安装拱顶的模板，包括拱脚、拱肩和拱心等部分。

•系杆安装：安装拱桥的系杆，保证其位置准确并满足设计要求。

•拱桥支撑：搭建拱桥的临时支撑，确保在施工过程中的安全性和稳定性。

2. 拱桥施工在施工准备完毕后，可以开始进行拱桥的施工。

拱桥施工主要包括以下几个步骤：2.1 模板浇筑首先，根据设计要求，进行拱顶的模板浇筑。

具体步骤如下：•搭建模板支架：根据拱顶的形状和尺寸，搭建模板的支架，并确保支架的稳定性。

•配置混凝土：按照设计配方，配置混凝土，并进行搅拌。

•浇筑混凝土：将配置好的混凝土浇筑到模板中，并利用振动棒进行震实。

•维护保养：在混凝土浇筑后，需要进行湿养和养护，保证混凝土的强度发展。

2.2 系杆安装在拱顶的模板浇筑完成后，可以进行系杆的安装。

具体步骤如下：•系杆预埋设置：在拱顶模板中预留系杆的位置，并进行预埋设置，确保系杆的位置准确。

•系杆连接：将系杆与预埋件进行连接，采用合适的连接方式，如焊接、螺栓连接等。

•张拉调试：按照设计要求，进行系杆的张拉调试，保证其受力合理。

2.3 拱桥支撑拆除在系杆安装完成后，可以进行拱桥支撑的拆除。

具体步骤如下：•拱顶支撑：拆除拱顶的临时支撑，逐步释放拱顶荷载至系杆上。

•拱桥支撑：逐步拆除拱脚和拱肩的支撑，释放拱桥的荷载至桥墩上。

•拱桥调整：在拆除支撑过程中，需要根据实际情况进行拱桥的微调，确保其平衡和稳定。

3. 桥梁施工在拱桥施工完成后，可以进行桥梁的梁面施工。

具体步骤如下：•梁底模板安装：根据设计要求，安装梁底的模板，包括支座、梁面板等。

丹阳至昆山特大桥阳澄湖桥段2DK1240+320。

07跨新华街下承式钢管混凝土系杆拱桥施工方案一、工程概况(一）工程简介本段跨新华街里程桩号为DK1240+320。

07,总长100m，起讫墩号为310#~311＃，高速铁路与新华街公路夹角为88度，为1孔1—96m下承式钢管混凝土系杆拱桥特殊结构.基础为钻孔灌注桩，矩形桥墩，拱桥设计采用单箱三室预应力混凝土箱型截面，桥面箱宽17。

1米,梁高2.5米，底板厚度为30cm，顶板厚度为30cm，边腹板厚度为35cm，中腹板厚度为30cm，底板在2。

8米范围内上抬0.5m以减少风阻力.吊点处设横梁,横梁厚度为0.4～0.6m.系梁纵向设68根12—7φ5预应力筋,横向在底板上设3—7φ5的横向预应力筋,横隔板上设3束9-7φ5预应力筋。

梁全长100m,计算跨长为96m，矢跨比为f/l=1/5，拱肋平面矢高19.2米，拱肋采用悬链线线型,拱肋横截面采用哑铃形钢管混凝土截面，截面高度h=3。

0米，沿程等高布置，钢管直径为1000mm,由厚16mm的钢板卷制而成，每根拱肋的两根钢管之间用δ=16mm 的腹板连接.每隔一段距离，在两腹板中焊接拉筋。

肋管内压注C55无收缩混凝土填充，系梁采用C50混凝土.吊杆布置采用尼尔森体系,在吊杆平面内,吊杆水平夹角在50。

978～65.384度之间；横桥向水平夹角为90度。

吊杆间距为8米,两交叉吊杆之间的横向中心距为340mm.吊杆均采用127根φ7高强低松弛镀锌平行钢丝束，冷铸镦头锚,索体采用PES(FD）低应力防腐防护。

吊杆的疲劳应力幅为118Mpa在主+附作用下的最大应力幅值为126Mpa。

该桥构造复杂，技术含量高,施工难度大.为园满完成任务，需精心组织，周密安排。

各工序必须密切配合，施工和管理人员团结一致，严格按照设计文件及施工规范要求施工，按业主要求，保质保量达到优良工程.（二）工程自然地理特征1 气象特征本段属亚热带海洋性季风气候，全年寒暑变化明显，四季分明，温和湿润。

钢筋混凝土系杆拱桥施工专项方案中铁二十三局一公司南京江北沿江项目部400.6.1、工程概况沿江开发高等级公路（南京江北段）工程滁河大桥全长709.4m，包括主桥及引桥工程，双向四车道，分为左右两幅。

其中主桥上部采用72m单跨预应力混凝土系杆拱，计算跨径70米，拱轴线为二次抛物线，矢跨比为1/5，矢高为14米。

拱肋采用等截面工字型截面，系杆采用等截面箱型截面。

每片拱片设间距为5.0m的吊杆13根，采用7-55柔性吊索。

每幅桥由两个拱片组成，拱片之间有4道风撑联结。

拱肋、风撑为钢筋混凝土结构，系杆、横梁为预应力混凝土结构，吊杆为柔性吊索。

400.6.2、钢筋混凝土系杆拱预制方案400.6.2.1、构件分段情况预制件的分段长度和重量见下表。

400.6.2.2、总体施工方案场地布置主要考虑吊装运输方便及现场条件，预制场利用河北岸废弃的码头预制系杆、拱肋、拱肋端块件等重量较大的构件，通过浮吊来直接吊装运送到桥位；横梁、风撑、行车道板等重量较小的构件在30米箱梁预制场预制，通过便桥运输至主墩位置。

混凝土由自设拌和站供应，拌和机械为2台JS750强制式搅拌机，运输采用混凝土运输车运输。

在现场设立小型钢筋加工厂，加工所需钢筋材料。

根据构件设置一定数量的台座作为底模，底模保证构件的尺寸和形状，构件侧模一般采用钢模板，拱肋采用木模板。

400.6.2.3、预制场的布置用作预制场的场地为砂石码头，距离桥位300米，该处场地承载力较高。

预制场地须先整平压实，清表后填筑30cm碎石土，振动压路机碾压密实。

预制场地内应按照文明施工和标准化工地的要求进行布置。

设置台座、值班房、材料库、水池、过滤池，材料存放区台座区应采用混凝土硬化。

预制台座根据场地大小合理布置，预留一定施工空间和道路。

底模范围外的预制场地表面浇5cm厚C25混凝土，以防雨水渗透而影响地基承载力。

场地临时电力线按照用电技术规范设置，并设配电箱、漏电保护器等电气设备。

系杆拱施工方案1. 引言系杆拱是一种常用的建筑结构形式，广泛应用于桥梁、拱门等建筑工程中。

本文将介绍系杆拱施工的方案，包括施工工序、施工材料和注意事项等。

2. 施工工序系杆拱施工的基本工序包括测量分析、基础施工、固定桥墩、搭设模板、拱肋浇筑、张拉系杆和拆模等。

2.1 测量分析在施工前，需要进行详细的测量分析工作，确定拱的几何尺寸、位置和混凝土浇筑的坡度等参数。

2.2 基础施工在开始施工之前，需要进行拱桥基础的施工工作。

包括挖掘基坑、基坑加固、浇筑混凝土基础等。

2.3 固定桥墩在基础施工完成后，需要固定桥墩。

通过浇筑混凝土将桥墩与基础连接起来，并确保其稳定性。

2.4 搭设模板搭设模板是为了保证拱肋的形状精确。

在桥墩上搭设模板，模板应按照拱的曲线形状进行调整，以便后续拱肋的浇筑。

2.5 拱肋浇筑在模板搭设完成后，可以开始进行拱肋的浇筑工作。

将混凝土倒入模板，待混凝土凝固后，拆除模板。

2.6 张拉系杆拱肋浇筑完成后，需要进行系杆的张拉工作。

根据设计要求，使用专业设备来对系杆进行张拉，以保证拱的稳定性。

当混凝土凝固后，可以拆除模板，让拱的形状展现出来。

在拆模后，需要进行一些修整工作，以确保拱的表面平整。

3. 施工材料系杆拱施工所需的主要材料包括混凝土、系杆、钢筋和模板等。

3.1 混凝土混凝土是系杆拱施工过程中最主要的材料。

选择合适的混凝土配比可以保证施工质量和拱的承载能力。

3.2 系杆系杆是系杆拱的重要组成部分，用于保证拱的稳定性。

系杆需要具备足够的强度和刚度，可以使用钢材或高强度合金材料。

钢筋在拱肋和系杆中起到增强混凝土强度和刚度的作用。

钢筋的选择应符合国家标准和设计要求。

3.4 模板模板用于对拱肋进行浇筑，需要具备足够的强度和稳定性。

模板的材料可以选择木材或金属材料。

4. 注意事项在系杆拱施工过程中，需要注意以下几点：•施工前需要进行详细的测量分析工作，确保施工的准确性。

•施工过程中需确保混凝土浇筑的坡度和浇筑层厚度等参数符合设计要求。

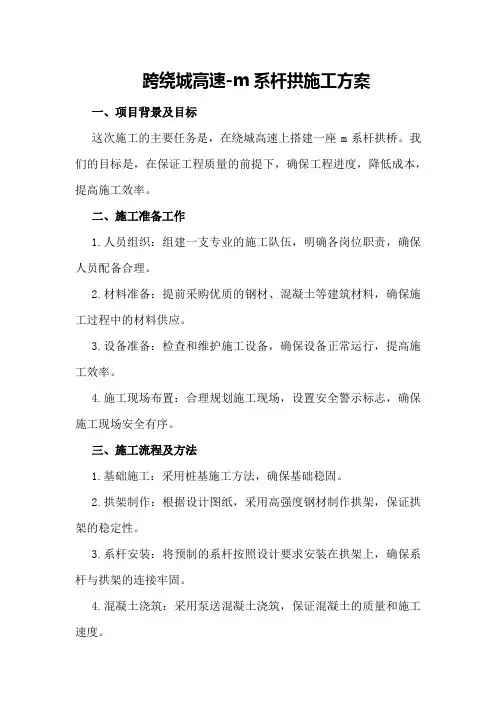

跨绕城高速-m系杆拱施工方案一、项目背景及目标这次施工的主要任务是，在绕城高速上搭建一座m系杆拱桥。

我们的目标是，在保证工程质量的前提下，确保工程进度，降低成本，提高施工效率。

二、施工准备工作1.人员组织：组建一支专业的施工队伍，明确各岗位职责，确保人员配备合理。

2.材料准备：提前采购优质的钢材、混凝土等建筑材料，确保施工过程中的材料供应。

3.设备准备：检查和维护施工设备，确保设备正常运行，提高施工效率。

4.施工现场布置：合理规划施工现场，设置安全警示标志，确保施工现场安全有序。

三、施工流程及方法1.基础施工：采用桩基施工方法，确保基础稳固。

2.拱架制作：根据设计图纸，采用高强度钢材制作拱架，保证拱架的稳定性。

3.系杆安装：将预制的系杆按照设计要求安装在拱架上，确保系杆与拱架的连接牢固。

4.混凝土浇筑：采用泵送混凝土浇筑，保证混凝土的质量和施工速度。

5.拱肋施工：在拱架上安装模板，浇筑混凝土，形成拱肋。

6.桥面施工：铺设桥面钢筋网，浇筑混凝土，形成桥面。

7.装饰施工：对桥面进行打磨、清洗，涂装防护涂料，提高桥面的美观度和使用寿命。

四、施工质量控制1.严格把控材料质量，选用优质的建筑材料。

2.加强施工现场管理，确保施工过程符合规范要求。

3.定期进行工程质量检查，发现问题及时整改。

4.加强施工人员培训，提高施工人员的技术水平。

五、施工安全措施1.加强施工现场安全培训，提高施工人员的安全意识。

2.设置安全警示标志，提醒施工人员注意安全。

3.定期检查施工现场，消除安全隐患。

4.制定应急预案，确保在突发情况下能够迅速应对。

六、施工进度安排1.根据工程总体进度计划，合理安排施工进度。

2.制定详细的施工计划，确保各施工环节按时完成。

3.加强施工过程中的沟通与协调，确保工程顺利进行。

4.定期汇报施工进度，及时调整施工计划。

七、施工成本控制1.合理采购材料，降低材料成本。

2.提高施工效率，降低人工成本。

3.加强设备维护，降低设备维修成本。

1.1系杆拱施工方案、方法及其措施1.1.1系杆拱施工方案鸭子河双线特大桥1-112m系杆拱采用先梁后拱的施工方式。

地基处理后搭设碗扣式满堂支架，铺设系梁和拱脚段底模，支架预压验收合格后安装拱脚段预埋钢管拱肋及其定位钢构件，绑扎系梁钢筋，安装预应力索，现浇系梁和拱脚，待混凝土强度达到设计要求后，进行第一批预应力索张拉、孔道压浆。

拱肋钢管委托有相关资质的厂家生产，单元构件在工厂内按预定检验项目进行检验，立体试拼装，线形调整，检验合格后运至工地预拼场进行再接长加工，拟定单片拱肋分七节，对称分布，将两侧拱肋临时连接整体吊装。

在系梁上搭设拼拱支架，拱肋钢管运至施工现场后焊接两片对应节段，采用大吨位履带吊车整体吊装，安放在拼拱支架上，通过操作平台调整至设计位置。

拱肋拼装时，两端分节段对称进行逐节拼装，直至中跨合拢。

拱肋逐节安装过程中及时拼装拱肋间横向连接结构，保持拱肋的结构稳定。

泵送上、下拱肋钢管内混凝土，分仓、对称、均匀灌注拱肋腹板内混凝土。

管内混凝土达到设计要求90%后，适量降低调节装置高度，使支架与拱肋钢管脱离，从两端拱脚对称安装张拉吊杆，再张拉系梁剩余预应力索。

拆除系梁支架后，检测并调整吊杆力至设计值。

拱脚混凝土浇注二次混凝土，钢管外表面涂装。

1.1.2系杆拱施工方法1.1.2.1系梁和拱脚施工方法1.1.2.1.1地基处理清表整平，然后翻挖回填三七灰土30cm厚，地基处理压实度控制在0.91以上。

在灰土层上浇筑C20混凝土，厚度20cm。

在地基两侧做30㎝×30㎝排水沟或2%自然顺坡向外排水。

地基处理完成后作静力触探，检查其承载力，检测频率要求4处/100m2。

1.1.2.1.2支架搭设（1）普通碗扣式满堂支架碗扣式满堂支架搭设采用φ48.5mm，壁厚3.5mm的钢管，横杆层距60cm；系梁端10m以及通车门洞四管柱靠墩身一侧2m范围内立杆纵向间距30cm，此范围外立杆纵向间距60cm。

系杆拱桥各分部分项工程的施工方案第一节测量一、测量引测本工程采用设置轴线控制制导点。

根据业主提供的平面控制坐标点与水准控制原点进行引测。

根据设计要求及设计图纸规定的高架、道路工程坐标点，进行测量放样的坐标计算。

以规范中关于测量工程的规定作为本工程的测量精度标准。

二、施工测量控制网的平面布置在整个工程施工过程中，形成空中-地面立体的测量控制网体系，保证定位测量、高程引测的精度。

在工程两侧沿线每间隔50m布置一个测量控制网点，轴线定位（坐标）点与高程测量控制点合用。

控制点沿高架中心线两侧交错间隔布置，采用不锈钢钢钎预埋在混凝土墩中，标明点位号、坐标点及高程数据。

混凝土墩埋入土中至少0.8m，保证过程中不松动、位移。

不用时，钢钎用铁盒盖严进行保护。

三、曲线平面控制测量正式施工前，根据设计中心线及曲线要素及业主提供的测量引测点的数据，完成测量控制网内业计算手册的编制工作。

根据设计道路中心线及曲线要素，采用“GPS”测设曲线道路各路段中心点（线）的坐标及测量控制桩。

曲线道路的定位控制桩必须加密，沿道路中心线投点也加密，间距控制在5m左右。

投点、放样时，必须有两个控制点作为后视点。

四、高程控制测量首先，采用S3水准仪对业主提供的城市标高水准原点进行复测，并将复测结果呈送业主、监理和设计，以便确定基桩的可靠性。

根据业主提供的水准原点，按照设计规范加密引测临时水准控制基准点（部分与轴线控制点合用），标高测量遵守设计要求及规范的规定，引测结果必须记录在案。

临时水准控制点的设立，对利用轴线控制点的水准控制点，先进行复测闭合（每个点必须经过两个以上永久水准点的校核），经监理认可后再进行加密。

根据高程控制基准点，使用S3水准仪往返水准测量，引测结构施工标高控制点。

标高控制点布置在混凝土柱墩的四个角部，用红油漆做出倒三角标志，并标明高程数据。

标志在交付使用前清除。

结构施工时，依靠钢尺从靠近地面的标高控制点向上传递高程，必须严格遵守每次引测必须从此标高控制点引出的原则，避免产生累计误差。

1-96m系杆拱施工方案一、施工流程及施工方案1．工艺流程图图1.1 系梁及拱肋施工流程图2．施工方案要点（1）梁底部支架的搭设及预压系梁采用支架法现浇，支架由螺旋钢管、贝雷梁、工字钢等组合而成，用ø530mm螺旋管搭设7个临时支墩，纵向用贝雷梁作为承重梁。

支架应根据其所承受的荷载进行设计并进行力学检算，确保支架有足够的强度、刚度和稳定性。

搭设前，支架基础地基承载力应满足支架受力要求。

图1.2 支架搭设纵断面图为了便于施工完成后底模、侧模及贝雷梁等的拆除，在钢管立柱顶部和工字钢横向分配梁之间安装可调高度的砂箱，砂箱总高45cm，采用φ530mm钢管制作，在砂箱内装上砂子，放置φ480mm钢管混凝土圆柱。

为了加强支架的整体稳定性，砂箱底和钢管顶钢板之间四周进行焊接加固；落模时，松掉靠近砂箱底部的螺栓掏出砂子，使工字钢及贝雷梁下落，拆除梁模。

为验证支架系统的承载力和稳定性，消除支墩体非弹性变形，并观测支架系统弹性变形沉落量，在底模安装到位后，对模板及其支架系统进行加载预压。

预压荷载必须满足设计要求的不小于梁体混凝土重量的1.1倍。

按照：0.8、1.0、1.1三级分级加载，并分级观测记录变形值，卸载按照逆序分级进行，并分级观测记录变形值。

预压采用就地取的土（砂）装编织袋来进行加载。

预压完成的标志为：支架沉降基本稳定，且每天（24h）沉降值不大于2mm。

（2）系梁钢筋的绑扎及其内预埋管道的安装系梁施工前，在系杆拱大里程侧和小里程侧各设置1台QTZ630型塔吊，提供墩身、系梁施工过程中各种材料的吊装作业。

为加快施工进度，支架预压前，墩顶支座应安装完毕。

支座安装应用仪器控制，确保位置及标高准确。

在已铺设的底模上用全站仪准确放出梁的边线、轴线及纵梁吊杆预埋管的中心点，确保钢筋、波纹管特别是吊杆预埋管位置的准确，波纹管和吊杆预埋管应固定牢固。

先绑扎梁部钢筋，后绑扎拱脚钢筋。

梁部钢筋应在梁部直接绑焊，不提倡先绑扎好再吊装。

下承式系杆拱桥施工方案一、施工前准备工作1.对桥梁基础进行勘测和设计，确保基础满足承受拱桥施工和使用荷载的要求。

2.编制施工组织设计方案和施工图纸，明确施工步骤和要求。

3.采购所需的材料和设备，包括钢材、混凝土、系杆、支撑和施工机械等。

二、施工步骤1.完成桥墩基础的施工，包括桩基和桥墩承台的浇筑。

2.进行拱脚混凝土模板的安装和拱脚混凝土的浇筑。

3.安装系杆，将系杆的一端连接到拱脚上部，另一端连接到桥墩上部。

系杆的安装需要根据设计要求确定系杆长度和布置方式，保证系杆与拱脚和桥墩间的角度和长度满足要求。

4.根据设计要求，进行桥面板的浇筑。

桥面板可以采用预制板或者现浇混凝土施工方式，浇筑时需要确保桥面的水平度和均匀度。

5.进行桥梁的验收和试载测试，确保桥梁满足设计要求的荷载和变形要求。

三、施工注意事项1.在施工过程中，要严格按照施工组织设计方案和施工图纸的要求进行操作，保证桥梁结构的施工质量。

2.系杆的安装需要注意系杆与拱脚和桥墩的连接方式和角度，确保连接牢固和稳定。

3.桥面板的浇筑要注意控制混凝土的浇筑厚度和质量，保证桥面的平整度和均匀度。

4.施工过程中要严格按照安全操作规程进行操作，保证施工人员的安全。

5.施工过程中要随时关注气象条件，避免在恶劣天气下开展施工。

四、施工机械和设备1.起重机械：用于吊装拱脚模板、系杆和桥面板等重要构件。

2.混凝土搅拌站和输送泵：用于混凝土的搅拌和输送。

3.模板支撑系统：用于拱脚和桥面板的模板安装和支撑。

4.测量设备：用于测量桥梁的变形和水平度等指标。

五、施工流程图1.桥墩基础施工→2.拱脚模板安装→3.拱脚混凝土浇筑→4.系杆安装→5.桥面板浇筑→6.验收和试载测试。

六、结语下承式系杆拱桥是一种结构简洁、承载能力强的桥梁形式，施工方案的制定和实施对于确保桥梁的安全和质量至关重要。

在施工过程中，需要严格按照设计要求操作，确保材料和设备的质量和施工工艺的合理性，做好安全措施，使得整个施工过程顺利进行。

下承式系杆拱桥施工方案1. 引言下承式系杆拱桥是一种常见的桥梁结构，其特点是拱梁下方设置系杆，可以有效地减小拱梁的弯矩和竖向荷载，提高桥梁的承载能力和稳定性。

本文主要介绍下承式系杆拱桥的施工方案，包括施工前准备、施工过程和施工后处理等方面。

2. 施工前准备2.1 设计方案审查在施工前，需要对设计方案进行审查，确保方案的合理性和可行性。

对于下承式系杆拱桥，需要特别关注拱梁和系杆的材料、尺寸和强度等参数，以及拱脚和墩身的稳定性和承载能力等方面。

2.2 现场勘察和标志布设在施工前，需要对施工现场进行勘察，并根据设计方案和施工要求在现场标志布设，划定临时施工区域和保护区域，确保施工的安全和无障碍进行。

2.3 施工机具和材料准备在施工前，需要准备好必要的施工机具和材料，包括起重机、脚手架、钢管、焊接机、钢筋、混凝土等。

对于下承式系杆拱桥，需要特别关注系杆的制作和调整工具的准备，以及拱梁和系杆的运输和吊装方案的设计等方面。

2.4 现场培训和安全教育在施工前，需要对相关工人进行现场培训和安全教育，保证施工的安全和质量。

培训和教育的内容包括工作规程、安全操作流程、设备使用和维护方法、紧急处理措施等方面。

3. 施工过程3.1 基础施工在进行下承式系杆拱桥的施工前，需要进行基础施工，包括基础开挖、灌注基础、定位墩身等。

在灌注基础时，需要注意基础的强度和稳定性，以及与拱脚和系杆的联系和配合。

3.2 拱梁施工拱梁施工是整个施工过程中的重要环节。

在拱梁施工中，需要按照设计方案和施工要求进行拱脚的设置和调整，拱梁的制作、运输和吊装，以及拱梁和系杆的连接调整等工作。

需要注意的是，拱梁和系杆的质量和尺寸要求高，制作和调整要精细，吊装和运输要安全可靠。

3.3 系杆施工系杆是下承式系杆拱桥的核心部件，其施工需要特别关注。

在系杆施工中，需要按照设计方案和施工要求进行系杆的制作、运输、调整和安装等工作。

需要注意的是，系杆要求高强度、高精度，制作和装配要求精细，施工现场要保持干燥、无风、温度稳定。

系杆拱主桥施工方案一、前言系杆拱主桥是一种具有独特结构的桥梁，能有效地承受交通的压力和荷载，为城市的交通运输提供便利。

本文将介绍系杆拱主桥的施工方案，包括施工前的准备工作、施工过程中的关键环节以及施工后的验收标准。

二、施工前准备1. 设计方案确认在施工前，需要对设计方案进行确认，并与相关部门进行评审，确保施工方案符合工程要求和安全标准。

### 2. 地勘和勘测进行地勘和勘测工作，确保施工场地的地质情况和地形地势的准确性，为后续施工提供参考。

### 3. 施工人员培训对参与施工的人员进行专业培训，确保他们具备必要的技能和知识，提高施工质量和效率。

三、施工过程1. 地基处理在施工过程中，首先需要对地基进行处理，包括压实、加固等工作，确保地基的承载能力符合设计标准。

### 2. 拱肋安装根据设计方案，对拱肋进行安装，并注意安装的精度和稳固性，确保拱桥结构的稳定性。

### 3. 系杆架设在拱肋安装完成后，进行系杆的架设工作，确保系杆能够很好地支撑拱桥结构，增加其稳定性。

### 4. 横隔板安装最后，对横隔板进行安装，同时完成桥面铺设等工作，使拱主桥的整体结构更加完善。

四、验收标准1. 结构稳定性验收时要检查整个桥梁结构的稳定性和承载能力，确保桥梁能够满足交通运输的要求。

### 2. 施工质量对施工过程中的工艺和质量进行检查，确保施工符合设计要求和相关标准。

### 3. 安全性能验收过程中要重点检查桥梁的安全性能，避免施工中存在安全隐患，确保桥梁使用的安全性。

五、总结系杆拱主桥是一种重要的桥梁结构，其施工过程需要严谨的计划和施工方案。

通过本文的介绍，希望读者能够更加了解系杆拱主桥的施工流程和注意事项，为城市交通运输的发展做出贡献。

系杆拱施工方案系杆拱施工方案系杆拱是一种常用的土木工程结构形式，它能够承受大的荷载并具有稳定的性能。

在施工系杆拱前，需要制定详细的施工方案，以确保施工过程的顺利进行。

以下是一个基本的系杆拱施工方案，以供参考。

一、前期准备工作1. 施工场地准备：清理现场杂物，确保施工场地平整，便于施工作业。

2. 现场勘测：对施工地形、土质和地下水等进行勘测，获得必要的地质资料。

3. 施工图纸编制：根据设计要求，制作施工图纸，明确施工工艺。

二、材料准备1. 建材采购：根据施工图纸确定需要的材料种类和数量，进行采购。

2. 材料验收：对采购到的材料进行验收，确保材料质量符合要求。

三、施工工艺1. 基础施工：根据土质和地质要求，在施工场地上进行基础工程施工，包括基坑开挖、基槽灌浆、垫层铺设等工作。

2. 立柱施工：根据施工图纸，在基础上进行竖立立柱工作，包括设置和固定立柱的支撑、调整等工作。

3. 拉杆施工：根据设计要求和施工图纸，在立柱上进行拉杆的施工，包括拉杆的锚固和调整等工作。

4. 弓拱安装：根据施工图纸，将预制的弓拱进行安装，包括弓拱的起吊、定位、连接等工作。

5. 弓拱拉升：使用专业的拉升设备，对弓拱进行拉升，以达到预定的弧度和高程要求。

6. 弓拱固定：对拉升后的弓拱进行固定，包括弓拱的支撑、稳定等工作。

7. 系杆施工：将系杆按照施工图纸的要求进行安装，包括系杆的起吊、锚固等工作。

8. 弓拱调整和修正：对安装完成的弓拱进行调整和修正，使其达到设计要求的精度和稳定性。

四、安全措施1. 施工现场围护：设置安全围挡、警示标志等，确保施工现场的安全。

2. 施工人员培训：对施工人员进行必要的安全培训，提高施工作业的安全意识。

3. 定期检测：对施工现场进行定期检测，发现并及时消除安全隐患。

4. 安全设备使用：合理使用和维护安全设备，如安全带、安全网等，保障施工人员的安全。

以上是一个基本的系杆拱施工方案，根据实际情况和具体要求，可能会有所调整和修改。

系杆拱主桥施工方案系杆拱主桥，也称为悬索桥，是一种常见的桥梁结构形式。

它的特点是主桥梁由几个主拱，中间隔以悬索，边缘有护栏。

悬索桥有很多优点，包括抗风能力强、跨度大、净空高度大等。

以下是一个1200字以上的系杆拱主桥施工方案。

一、施工前准备工作1.勘测设计：进行桥梁的勘测和设计工作，包括桥梁位置、长度、宽度、跨度等方面的确定。

2.材料准备：根据设计要求采购所需的桥梁材料，包括钢板、钢筋、混凝土等。

3.工地准备：选定施工现场，并进行场地平整、周边环境治理等工作。

二、主拱施工1.拱肋安装：首先，在现场搭建起工棚，保护施工人员和材料。

然后，将拱肋的各个分段运送到现场，用起重机吊装到位。

2.接拼拱肋：将各个拱肋按照设计要求逐个接拼起来，使用螺栓将其连接起来，并进行调整和对齐。

3.安装系杆：将系杆固定在主梁下部，并通过螺栓和焊接的方式连接到拱肋上部，形成桥梁的主梁和系杆。

4.给拱肋加固：在拱肋的关键部位进行加固，以增加桥梁的承载能力和稳定性。

三、悬索施工1.悬索吊装：用起重机将已经预制好的悬索吊装到拱肋上，并通过回转装置调整悬索的高度和位置。

2.悬索张拉：先将悬索暂时固定在拱肋上，然后进行张拉作业。

通过高强度螺栓紧固悬索，使其达到预定的张拉力。

3.悬索调整：对悬索进行调整，使各个悬索的张拉力均匀分布，并保持桥梁的平衡。

四、桥面施工1.安装桥床：在悬索和拱肋之间搭建桥床，按照设计要求进行固定和加固，确保桥面的平坦和稳定。

2.铺设桥面：将预制的钢板或混凝土块铺设在桥床上，并进行固定和连接。

3.完善桥面：对桥面进行清理、抹灰、铺设防滑材料等工作，确保桥面的使用安全性和舒适度。

五、桥梁验收1.内部检测：对桥梁的内部结构进行检测，包括各个连接点的强度、主梁和拱肋的稳定性等方面。

2.外部检测：对桥梁的外部结构进行检测，包括桥面的平整度、护栏的安装情况等方面。

3.负荷测试：在完成桥梁的施工后，进行负荷测试，检测桥梁的承载能力和变形情况。
