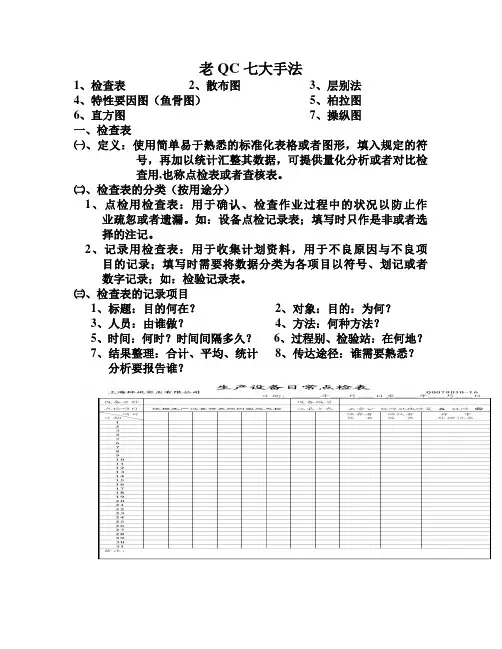

老QC七大手法1、检查表2、散布图3、层别法4、特性要因图（鱼骨图）5、柏拉图6、直方图7、操纵图一、检查表㈠、定义：使用简单易于熟悉的标准化表格或者图形，填入规定的符号，再加以统计汇整其数据，可提供量化分析或者对比检查用,也称点检表或者查核表。
㈡、检查表的分类（按用途分）1、点检用检查表：用于确认、检查作业过程中的状况以防止作业疏忽或者遗漏。
如：设备点检记录表；填写时只作是非或者选择的注记。
2、记录用检查表：用于收集计划资料，用于不良原因与不良项目的记录；填写时需要将数据分类为各项目以符号、划记或者数字记录；如：检验记录表。
㈢、检查表的记录项目1、标题：目的何在？2、对象：目的：为何？3、人员：由谁做？4、方法：何种方法？5、时间：何时？时间间隔多久？6、过程别、检验站：在何地？7、结果整理：合计、平均、统计8、传达途径：谁需要熟悉？分析要报告谁？㈣、检查表的制作要点：没有特定的形式，能够配合需求目的而作更换，但有下列注意点：1、并非一开始就要求完美，可参考他人的格式模仿出新表格，使用时如不理想，再行改善。
2、越简单越好，易记录、看图，以最短的时间将现场的资料记录下来，3、一目了然，检查的事项应清晰陈述，使记录者在记录问题的同时，即能明了所登记的内容，4、以会议形式集思广益，不可遗漏重要项目，5、设计不可能令使用者记录错误的检查表。
㈤、检查表使用注意事项：1、数据收集完成后观察整体数据是否代表某些事物；2、数据是否集中在某些项目，各项目之间差异为何？3、某些事项是否随时间而变化？4、如有特殊应立即查明原因，并采取必要的措施。
5、检查的项目应随着作业的改善而改变。
6、由使用的记录即能迅速推断，采取行动。
7、检查责任者，明确指定谁做，并使其熟悉收集的目的与方法8、收集的数据应能获得层别的情报。
9、数据收集后，若发现并非当初所设想的，应重新检讨再搜集只。
10、检查的项目、计算单位等基准应一致以便进行统计分析。
品管知识培训-----数据的处理如果报表所呈现的结果，是一大堆的文字叙述或繁杂的数字，随着时间的推移，势将很难掌握问题的整体概念。
图表的运用，可以将繁杂的数字作情报转化，以最简单的方式表达出来，易看易懂，一目了然。
QC七大手法：统计方法数据与图表、检查表、层别法、柏拉图法、特性要因图法、散布图、直方图、控制图QC七大手法之使用情形，可归纳如下：1. 根据事实、数据发言——图表(Graph)、查检表(Check List)、散布图(Scatter Diagram)。
2. 整理原因与结果之关系，以探讨潜伏性之问题——特性要因图(Characteristic Diagram)。
3. 凡事物不能完全单用平均数来考虑，应了解事物均有变异存在，须从平均数与变异性来考虑——直方图、管制图。
4. 所有数据不可仅止于平均，须根据数据之来龙去脉，考虑适当分层——层别法(Stratification)。
5. 并非对所有原因采取处置，而是先从影响较大的2~3项采取措施，即所谓管理重点——柏拉图(Pareto Diagram)。
QC七大手法之运用一、数据与图表1、图表的种类1 依使用目的分（1）解析用图表：将过去的数据或现状，作成图表加以解析，从中发现问题点来加以改善。
适于工厂作业分析或研究之用。
如推移图、柏拉图、管制图、工程分析图……。
（2）管理用图表：加上目标或所定管理之处置界限，在进行管理时的使用。
如年度计划表。
（3）计划用图表：于拟定计划时使用，如甘特图(Gantt Chart)或称进度图。
（4）统计用图表：如柱形图（棒形图）、折线图。
（5）计算用图表：反覆做同一计算时，最好能将此计算做成图表，如此可节省计算时间，并减少错误。
如二项机率纸。
（6）说明用图表：描述事物之组织与流程等。
其优点为易理解，适合表示复杂的相互关系。
如组织图、制程流程图。
2、图表制作的原则1 制作前考虑事项（1）先确定目的何在？（2）要掌握的资料为何？（3）有哪些可用的情报数据？（4）制作图表及阅读的对象是谁？（5）以后用起来是否方便？是否经久可用？（6）实用性及时间性如何？使用起来方便？（7）符合正确、简洁、清楚的原则？2 制作应遵守的原则（1）目的要明确。
QC （旧）七大手法之四——鱼骨图(Fishbone Diagram)一．定义：因果图（Cause and Effect Diagram ），又称特性要因图、鱼骨图、鱼刺图、树枝图、因素图、河图、石川图。
是一种用于分析质量特性（结果）与影响质量特性的可能原因/因素（即潜在原因）之间关系的一种工具。
1953年，由日本东京大学教授Kaoru Ishikawa 石川馨（日本最著名的质量权威，以其发明的鱼骨图——TQM 的七大手法之一而著称，另有一句名言——顾客是任何一个你工作的下家，而不论是他在组织内部还是组织外部——这个创意发展为内部顾客和外部顾客））首次运用鱼骨图帮助川崎钢铁厂的工程师们理解造成生产问题的各因素之间是如何相互关联的。
所以因果图又称为石川图。
因果图的定义：一种表明质量特性与其影响原因之间的关系的图形。
因果图它形象地表示了探讨问题的思维过程，通过有条理地逐层分析，可以清楚地看出“原因—结果”与“手段—目标”的关系，使问题的脉络完全显示出来。
绘制鱼骨图的步骤：1) 确定要对哪些质量问题进行因果分析。
2) 选择其中的一个质量问题，把它写在纸的右侧。
从左至右画出脊骨线，把质量问题用方框框住，当作“鱼头”。
然后写下作为大骨的影响质量问题的基本原因，并用方框框住。
3) 写下影响大骨（基本原因——5M1E ）的第二层原因（中骨）和影响中骨的第三层次原因（小骨）。
原因之间的关系必须是因与果的关系。
如果需要还可以展开到第四层的更为细小的原因（小小骨），直到可以采取措施的具体原因为止（注：大骨与脊骨之间的夹角以60-75º为宜，中骨与脊骨平行，小骨与中骨的夹角同样为60-75º。
一个完整的因果图至少应有二层，许多因果图有三层或更多层。
4) 对每一个原因都进行重要性划分（真因判断——见真因判定表），标识出看上去对质量特性有重要影响的原因(即一般称为的“要因”)，从最层次的原因中（即小骨或小小骨）选取和识别少量的（3～5个）可能对结果有最大影响的原因，将其作为制定改进措施的重点考虑对象，标识的方法可以是用方框框起来或加注特殊的符号。
QC七大手法及SPC技术一、目的：QC七大手法与PDCA相结合以解决生产问题症结所在，以达到提高产品质量的目的。
二、定义：1、PDCA循环：计划(PLAN)-实施(DO)-检查(CHECK)-对策(ACTION)循环。
2、特性要因图：能一目了然的表示出，成品的质量特性与制造原因，或质量问题与形成原因的相互关系。
以称因果图、鱼骨图3、柏拉图：将一定期间所汇集的不良数、缺点或故障的发生等数据，依项目别、原因别加以分类，而按其出现大小顺序排列的图形，又称排列图。
4、查检表：在收集数据时设计一种简单的表格，将有关项目和预定收集的数据，依其使用目的以最简单的符号标注，而且很容易汇集整理以了解现状，作为分析或核对使用，这种设计出来的表格称为查检表。
5、层别法：把工作和工序操作中搜集的有关数据加以分类整理、分层，提出提高质量的改善方法称为层别法。
6、散布图：两变量或多个变量间是否有相互间关系，如有关系其相关程度有多少，此分析方法的图形称为散布图，亦称相关系数图。
7、直方图：将收集得到的数据，依一定的标准给予分组，列出每组内所出现的数据个数，横轴表示组界，纵轴表示次数，将每一组以长方形图表示于座标上即为直方图。
8、控制图：用来表示一个过程特性的图像，图上标有根据那个特性收集到的一些统计数据，如一条中心线，一条或两条控制限。
它有两个基本的用途：一是用来判定一个过程是否一直受统计控制；二是用来帮助过程保持受控状态。
又称管理图或管制图.三、各改善步骤与QC七大手法运用关系◎：特别有用○：可用四、QC手法详解4.1特性要因图4.1.1 作法1)决定评价特性：自左向右画一横粗线代表过程，并将评价特性写在箭头右边，以“为何×××”的方式表示。
2)列出大原因：直接部门可依过程别分类，亦可依5M（人、机器、材料、方法、环境）来分类。
大原因用圈起来，加上箭头的大分枝到横粗线。
3)各大原因分别记入中、小原因：a)利用会议形式，共同研讨。
第五章特性要因图 69
第五章特性要因分析图
(Characteristic Diagram)
一．前言
所谓特性要因图确实是当一个问题的特性(结果)受到一些要因(缘故)的阻碍时,我们将这些要因加以整理,成为有相互关系且有系统的图形。
简言之确实是将造成某项结果(特性)的诸多缘故(要因),以有系统的方式(图表)来表达结果与缘故之间的关系。
[某项结果的形成,必定有其缘故;设法使用图解法找出这些缘故来]这概念是由日本品管大师石川馨博士首先提出的。
特性要因图又因为是石川馨博士于1952年所发明,因此又称[石川图]。
其要紧目的是阐明因果关系,也称[因果图]；又因为它的形状与鱼骨相似,故又常被称呼为[鱼骨图]。
要
二．特性要因图
1.缘故追求型:以列出可能会阻碍过程(或流程)的相关因
子,以便进一步由其中找出要紧缘故,并以此图形表示结
WHY?
70 品管七大手法
2. 对策追求型:此类型是将鱼骨图反转成鱼头向左的图形,
目的在于追求问题点应该如何防止,目标结果应如何达成的对策。
故以特性要因图表示期望效果(特性)与对策(要因)间的关系。
三．如何绘制特性要因图
1. 确定特性:在未绘制之前,
首先应决定问题或质量的特
性是什么?一般来讲,特性能够体现为零件规格、帐款回收率、产品不合格率、客户抱怨、设备停机率、报废率等与质量有关或是以和成本有关的人事费、行政费、材料费等。
2. 绘制骨架:首先在纸张或其他用具(如白板)右方划一
“□”填上决定的特性,然后自左而右划出一条较粗的干线,并在线的右端与“□”接合处,划一向右的箭头。
图示:
3. 大略记载各类缘故:确定特性之后,就开始找出可能的
缘故,然后将各缘故用简单的字句,分不记在大骨上的“□”加上箭头分枝,以斜度约60°划向干线,划时应留4M+1E:人员方法(Methed)及环境(Environment)等五大类着手查找。
特
特
第五章 特性要因图 71
4. 依据大要因, 再分出中要因:细分出中要因的中骨线
(同样为60∘划线)应比大骨线细,中要因的选定约3—5个为宜,绘制时应将有因果关系的要因归纳在同一骨线内。
5. 要更详细列出小要因:运用中要因同样的绘制方式,可
特
将更详细的小要因讨论出来。
6. 圈出最重要的缘故:造成一个结果的缘故有专门多能够
通过收集数据或自由讨论的方式,比较它对特性的阻碍程度,以 “Ο”或 “□”圈选出来,以作进一步讨论或采取对策。
特
特
7.记载所依据的相关内容:当特性要因图绘制完成后,不
忘了填上下列内容。
(1)制作目的。
(2)制作日期。
(3)制作者。
(4)参与人员。
72 品管七大手法
四．绘制时应注意的事项
1.特性应注明[什么缘故][什么]才会容易激发联想。
2.特性的决定不能使用看起来含混不清或抽象的主题。
3.收集多数人的意见,多多益善,可运用脑力激荡原则。
运
用时应注意下列原则:
(1)意见愈多愈好。
(2)禁止批判他人的构想及意见。
(3)欢迎自由奔放的构想。
(4)可顺着他人的创意及意见,进展自己的创意。
4.层不区分(要因不、机械不、工序不、机种不…)。
5.无因果关系的,不予归类。
6.多加利用过去收集的资料。
7.重点应放在解决问题上,并依结果提出对策,其方法可依5W2H原则执行：
(1)WHY (为为必要)?
(2)WHAT (目的何在)?
(3)WHERE (在何处做)?
(4)WHEN (何时去做)?
(5)WHO (由谁来做)?
(6)HOW (方法如何)?
(7)HOW MUCH (费用多少)?
8.以事实为依据。
9.依据特性不分不制作不同的特性要因图。
五．特性要因图的应用:
特性要因图不止在发掘缘故而已,还可据此整理问题,找出最重要的问题点,并依循缘故找出解决问题的方法。
特性要因图的用途极广,在治理工程、事务处理上都可使用,其用途可依目的分类:
1.改善分析用;
2.制定标准用;
第五章特性要因图 73
3.治理用;
4.质量治理方法导入及培训用;
5.配合其他手法活用,更能得到效果,如:查检表、柏拉图
等。
六．范例
例1:不正确的绘制方式。
(1) 缘故应标在箭头尾端,不应在箭头上方或下方。
(正确) ←──××× 错误 或
(2)未将重大要因圈出。
例2:正确的绘制方式。
X X X
O O O
制作目的:什么缘故制程不合格多
日期:1995.07.15
制作者:陈文鹏 / 何石磊
74 品管七大手法
目的:为何基板焊接不合格率偏高。
制程:制造三课 日期:1995.07.15
制作:吕荣昌．金育仁．石燕参．王振卿．李振声 例3:缘故追求型与对策追求型应用实例。
(1)缘故追求型(鱼骨上之1.2.3…表示要因重要性)。
冲压作业效率低。
