上海三菱电梯随身手册

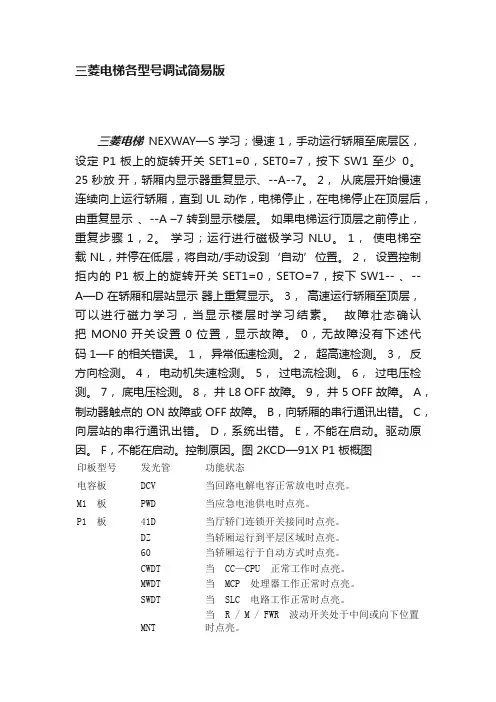

三菱电梯各型号调试简易版三菱电梯NEXWAY—S 学习；慢速 1，手动运行轿厢至底层区，设定 P1 板上的旋转开关 SET1=0，SET0=7，按下 SW1 至少0。

25 秒放开，轿厢内显示器重复显示、--A--7。

2，从底层开始慢速连续向上运行轿厢，直到 UL 动作，电梯停止，在电梯停止在顶层后，由重复显示、--A –7 转到显示楼层。

如果电梯运行顶层之前停止，重复步骤 1，2。

学习；运行进行磁极学习 NLU。

1，使电梯空载 NL，并停在低层，将自动/手动设到‘自动’位置。

2，设置控制拒内的 P1 板上的旋转开关 SET1=0，SETO=7，按下 SW1-- 、--A—D 在轿厢和层站显示器上重复显示。

3，高速运行轿厢至顶层，可以进行磁力学习，当显示楼层时学习结素。

故障壮态确认把 MON0 开关设置 0 位置，显示故障。

0，无故障没有下述代码 1—F 的相关错误。

1，异常低速检测。

2，超高速检测。

3，反方向检测。

4，电动机失速检测。

5，过电流检测。

6，过电压检测。

7，底电压检测。

8，井 L8 OFF 故障。

9，井 5 OFF 故障。

A，制动器触点的 ON 故障或 OFF 故障。

B，向轿厢的串行通讯出错。

C，向层站的串行通讯出错。

D，系统出错。

E，不能在启动。

驱动原因。

F，不能在启动。

控制原因。

图 2KCD—91X P1 板概图印板型号发光管功能状态电容板DCV 当回路电解电容正常放电时点亮。

M1 板PWD 当应急电池供电时点亮。

P1 板41D 当厅轿门连锁开关接同时点亮。

DZ 当轿厢运行到平层区域时点亮。

60 当轿厢运行于自动方式时点亮。

CWDT 当CC—CPU 正常工作时点亮。

MWDT 当MCP 处理器工作正常时点亮。

SWDT 当SLC 电路工作正常时点亮。

MNT 当R / M / FWR 波动开关处于中间或向下位置时点亮。

称装置调整。

1，称量装置检测绳头弹簧的位移量，该位移量使负载称量装置差动变压器动作。

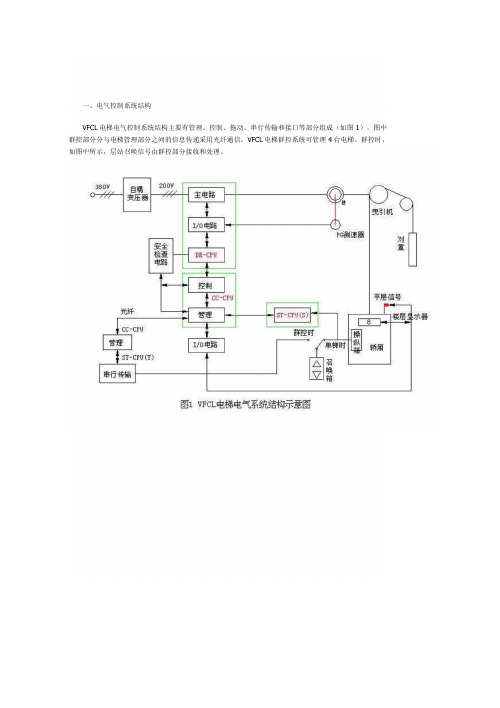

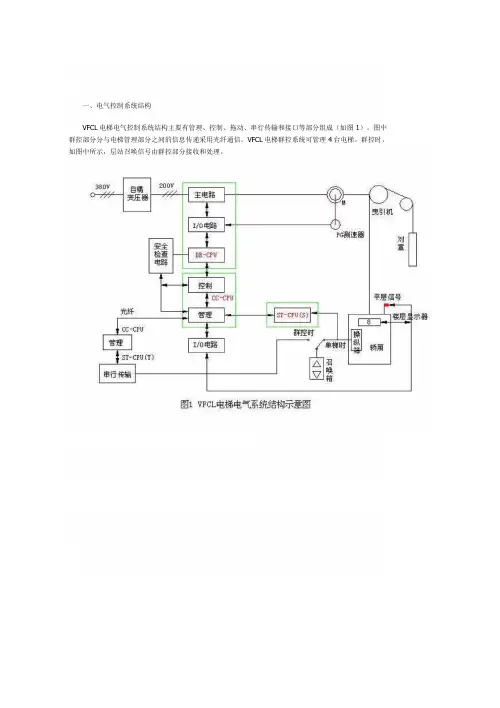

一、电气控制系统结构VFCL电梯电气控制系统结构主要有管理、控制、拖动、串行传输和接口等部分组成（如图 1）。

图中群控部分分与电梯管理部分之间的信息传递采用光纤通信。

VFCL电梯群控系统可管理 4台电梯。

群控时，如图中所示，层站召唤信号由群控部分接收和处理。

二、多微机控制总线结构VFCL电梯控制系统为多微机机控制构成，多微机控制总线如图 2所示。

CC-CPU为管理和控制两部分共用，按照不同的运算周期分别进行运算。

C-CPU采用定时中断方式运行。

CC-CPU将不同功能的软件分成不同的几个部分，每一部分都有各自的运算周期。

CC-CPU由外部 H/W定时回路每 5mm向 RST7.5中断口发出一个中断信号，每次中断 CC-CPU都执行一次中断子程序，并且对中断次数进行统计，根据统计结果确定转向执行哪些功能子程序。

根据适时性响应要求的不同，CC-CPU将软件分成三分部：运算周期为 25mm的软件、运算周谖?0mm的软件和运算周期为 100mm的软件。

在软件执行过程中，适时性要求较高的软件，执行频率就较高，而一般性管理软件适时性要求低，执行频率也较低。

ST-CPU主要进行层站召唤和轿内指令信号的采集和处理，层站召唤和轿内指令均采用串行传送信号，层站召唤和轿内指令信号相互独立，分两路串行传送。

DR-CPU主要对拖动部分进行控制。

CC-CPU和 ST-CPU均为八位微机，CPU为 i8085。

DR-CPU为十六位微机，CPU为 i8086。

CC-CPU和 ST-CPU通过总线相互连接，为使运算互不干扰， CC-CPU和 ST-CPU各自的 ERPOM地址互不重复，当 CC-CPU要读 ST-CPU的信息时，先向 ST-CPU发出请求信息，ST-CPU应答后，CC-CPU才能读取 ST-CPU的存储器的内容。

CC-CPU和 DR-CPU通过 8212接口连接。

由于 CC-CPU是 8位微机 8085，而 DR-CPU是 16位微机 8 086，二者在运算精度上有很大差别，为他使二者能够正确传送信息，所以 CC-CPU总线与 DR-CPU总线之间打用握手芯片 8212进行联接。

三菱全系列电梯资料SPVF各发光二极管功能一览表GPS-I P1板上各开关功能表TOP/BOT TOP（上位）：顶层呼叫中间BOT（下位）：底层呼叫UPC/DNC UPC（上位）：轿厅上升说明：闭合此开关，轿厢开始按设定方向运行。

开关复位中中间位置，轿厢就近停层。

如保持在UPC位置，轿厢将一直运行到最高层或次高层；保持在DNC位置，轿厢将一直运行到最底层或次底层。

开关若不返回中间位置，电梯将不应答轿厢召唤。

中间DNC（下位）：轿厢下降DOOR/RST DOOR（上位）：切断门机开关指令中间RST（下位）：CPU复位DCB/FMS DCB（上位）：关门中间FMS（下位）：写层高数据R/M MNT WEN R/M（上位）：警报器R/M亮安装时置于中间MNT（中间）：警报器R/M熄WEN（下位）：修正EEPROM数据LD0/LD1 写入及显示载重量中间RSW SHIFT：模式（VP）的位置8LTB：平层时，抱闸接触器动作时间调节8MON：功能控制开关安装时6，服务时8GPS-I MON开关与七段管显示器1 轿厢位置显示显示轿厢水平位置，显示范围为-19~+19，0~-0为运行的中点2 安装时称重写入SW LDO/LD1→LD0现在的载重量作为空载数据写入E2PROMSW LDO/LD1→LD1现在的载重量作为平衡载重量数据写入E2PROMSW LDO/LD1→中间位置现在的载重量数据显示3 楼层显示显示轿厢所处楼层数4 手动操作显示轿厢所处楼层数5 保养时称重写入SW LDO/LD1→LD0现在的载重量作为空载数据写入E2PROMSW LDO/LD1→LD1现在的载重量作为平衡载重量数据写入E2PROMSW LDO/LD1→中间位置现在的载重量数据显示6 安装时手动操作模式显示“H”+楼层数7 楼层显示显示轿厢所处楼层数8 标准设定显示轿厢所处楼层数9 楼层显示显示轿厢所处楼层数A 楼层显示显示轿厢所处楼层数B 调整BK力矩BK力矩设定值（十进制）C 检测过负载蜂鸣器SW LDO/LD1→中间位置现在负载率显示SW LDO/LD1→LDO/LD1 显示“OL”D 称重显示SW LDO/LD1→LD0 E2PROM中的空载数据显示SW LDO/LD1→LD1 E2PROM中的平衡重量数据显示SW LDO/LD1→中间位置现在载重量的数据显示E TSD安全系数检测显示楼层数F TSD运行检测显示楼层数三菱电梯 GPS--3 维修资料三菱 GPS — 3 电梯在机房 P1 电子板上有两个开关 MON1 和 MON0 ，只要旋转这两个开关到不同位置，通过显示出来的字母，在对照相应的中文说明，就可以弄清楚电梯的故障部位和发生故障的时间和次数了。

三菱电梯NEXWAY--S学习；慢速1、手动运行轿厢至底层区，设定P1板上的旋转开关SET1=0, SET0=7,按下SW1 至少0。

25秒放开，轿厢内显示器重复显示、--A--7。

2、从底层开始慢速连续向上运行轿厢，直到UL动作，电梯停止，在电梯停止在顶层后，由重复显示、--A -转到显示楼层。

如果电梯运行顶层之前停止，重复步骤1,2。

学习；运行进行磁极学习NLU。

1、使电梯空载NL,并停在低层，将自动/手动设到自动'位置。

2、设置控制拒内的P1板上的旋转开关SET仁0, SETO=7，按下SW1--、--A —D在轿厢和层站显示器上重复显示。

3、高速运行轿厢至顶层，可以进行磁力学习，当显示楼层时学习结素。

故障壮态确认把MON0开关设置0位置，显示故障。

0,无故障没有下述代码1—F的相关错误。

1、异常低速检测。

2、超高速检测。

3、反方向检测。

4、电动机失速检测。

5、过电流检测。

6、过电压检测7、底电压检测。

8、井L8 OFF故障。

9、井5 OFF故障。

A，制动器触点的ON故障或OFF故障。

B，向轿厢的串行通讯出错。

C,向层站的串行通讯出错。

D，系统出错。

E, 不能在启动。

驱动原因。

F, 不能在启动。

控制原因。

图2KC—91X P1板概图称装置调整。

1、称量装置检测绳头弹簧的位移量，该位移量使负载称量装置差动变压器动作。

差动变压器根据弹簧伸长量输出信号通过串行通讯传送到控制屏内的P1板，用来作为轿内负载信号2、调整差动变压器弹簧长度;在轿顶站立一个人的状态下，调整差动变压器弹簧长度位37,5 + —1mm。

3、写入NL和BL称量数据；注：写称量数据操作在完成差动变压器调整后进行。

将轿厢停在终端层，并设定为[称量写入模式],写入内存称量数据1。

之后将轿厢停在另一个终端层，将称量数据1和称量数据2的平均值（称量数据1+称量数据2）/2作为称值NLWT/BL WT 写入Flash —Memoy。

上海三菱HOPE-II 电梯各插件端子说明
机房部分：

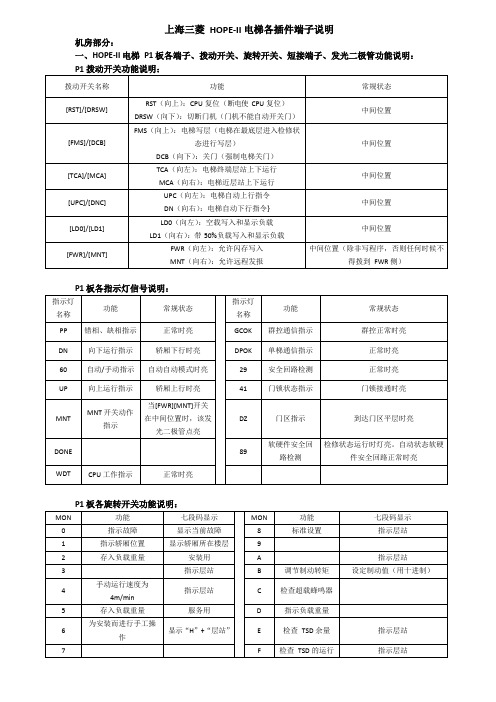

一、HOPE-II 电梯P1 板各端子、拨动开关、旋转开关、短接端子、发光二极管功能说明：
四、TR-01 电源板端子、插件、保险功能：
注：
安全回路说明：
从电源板UX 插件B02 脚输出+DC125~135V 到控制柜CG 插件A01 脚（79），然后到随行电缆
下轿厢操纵箱急开关RUN-STOP（71）→紧急出口停止开关E.EXIT（72）→轿顶安全开关SAF
→回到控制柜CG 插件B0 脚→机房急停开关RUN-STOP→到W1 板CE 插件B01 脚（73）→
W1 板DF 插件A01 脚→到底坑紧急出口开关E.EXIT→底坑停止开关PIT STOP SW（75A）→缓
冲器开关PSE→下终端极限位开关 DOT→上终端极限开关（UOT）→到W1 板DF 插件A02 脚（77）→W1 板PG 插件A02 脚→控制柜KB 插件B02 脚→限速器开关GOV→盘车手轮开关Hand wheel switch→控制柜KB 插件B03 脚→W1 板PG 插件A03 脚（29）（78）→89继电器。

↓控制柜 CG
插件A03（78）→轿门锁
门锁回路说明：
从控制柜CG 插件A03 脚（78）→轿门锁GS→CG 插件A02 脚→W1 板CE 插件A02 脚（G4）→DF 插件A03 脚→厅门锁开关回路DS→W1 板DF 插件B01 脚（D41）→W1 板PG 插件A04 脚→PG 插件A05 脚（41G）。

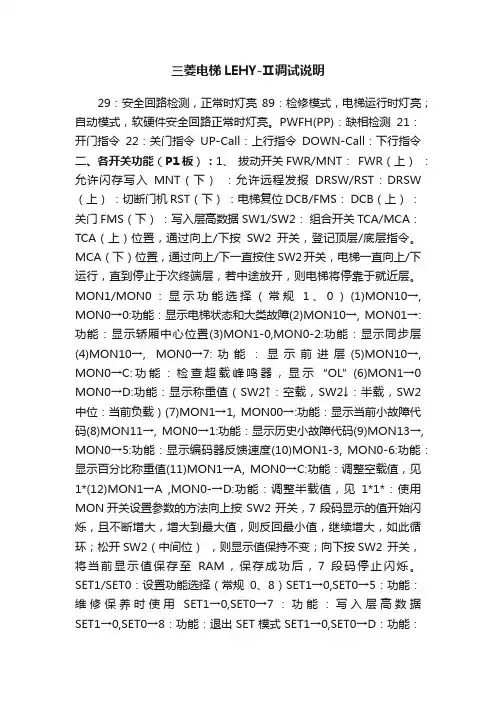

三菱电梯LEHY-Ⅱ调试说明29：安全回路检测，正常时灯亮89：检修模式，电梯运行时灯亮；自动模式，软硬件安全回路正常时灯亮。

PWFH(PP)：缺相检测21：开门指令22：关门指令UP-Call：上行指令DOWN-Call：下行指令二、各开关功能（P1板）：1、拔动开关FWR/MNT： FWR（上）：允许闪存写入MNT（下）：允许远程发报DRSW/RST：DRSW （上）：切断门机RST（下）：电梯复位DCB/FMS： DCB（上）：关门FMS（下）：写入层高数据SW1/SW2：组合开关TCA/MCA：TCA（上）位置，通过向上/下按SW2开关，登记顶层/底层指令。

MCA（下）位置，通过向上/下一直按住 SW2开关，电梯一直向上/下运行，直到停止于次终端层，若中途放开，则电梯将停靠于就近层。

MON1/MON0：显示功能选择（常规1、0）(1)MON10→, MON0→0:功能：显示电梯状态和大类故障(2)MON10→, MON01→:功能：显示轿厢中心位置(3)MON1-0,MON0-2:功能：显示同步层(4)MON10→, MON0→7:功能：显示前进层(5)MON10→, MON0→C:功能：检查超载峰鸣器，显示“OL”(6)MON1→0 MON0→D:功能：显示称重值（SW2↑：空载，SW2↓：半载，SW2 中位：当前负载）(7)MON1→1, MON00→:功能：显示当前小故障代码(8)MON11→, MON0→1:功能：显示历史小故障代码(9)MON13→, MON0→5:功能：显示编码器反馈速度(10)MON1-3, MON0-6:功能：显示百分比称重值(11)MON1→A, MON0→C:功能：调整空载值，见1*(12)MON1→A ,MON0-→D:功能：调整半载值，见1*1*：使用MON开关设置参数的方法向上按 SW2 开关，7 段码显示的值开始闪烁，且不断增大，增大到最大值，则反回最小值，继续增大，如此循环；松开SW2（中间位），则显示值保持不变；向下按SW2 开关，将当前显示值保存至RAM，保存成功后，7 段码停止闪烁。

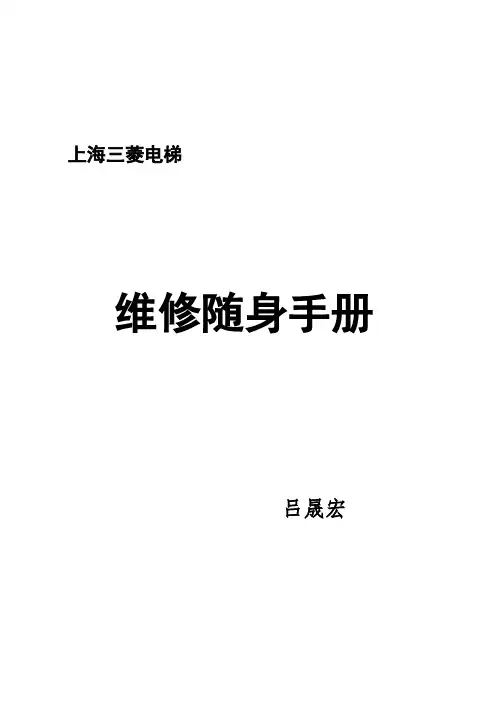

上海三菱电梯维修随身手册吕晟宏-1-GPS,HOPE,LEHY故障代码故障分析故障码内容故障分析E0无故障正常E1异常低速模块、编码器、抱闸、P1板不良E2异常高速编码器、抱闸、P1板不良E3异常情况的反向运行驱动板、电机、模块、编码器错误E4失速驱动板、电机、模块、编码器错误E5过电流检测或IPM故障驱动模块，E1板、编码器、电动机、主回路电容、主回路接地线不良E6过压检测客户电源、主回路相位、主回路电容、模块、E1板不良E7欠压检测客户电源、主回路电容、温度保险丝、E1板、浪涌吸收板（驱动模块上方的小板子E8LB#接触器故障LB#接触器及其回路、W1板E95#接触器故障5#接触器及其回路、W1板EA抱闸线圈故障抱闸线圈及其回路、W1板EB向轿厢CAN传输故障线路、操纵箱印板，门机板、P1板、开关电源不良，轿顶电源未送，显示CPU板EC向层站侧CAN传输故障线路、电源、外召印板不良ED系统错误（基板跨接插件设错误）程序设置参数与P1板上JP1.JP2的跨接不匹配、P1板与E1板扁电缆连接不良EE DR-CPU不能再启动P1板、E1板、模块、编码器、刹检测车片、互感器接线、终端开关（开关接触和安装位置）、程序不良（程序丢失88闪烁）综合原因EF CC-CPU不能再启动检测LEHY-2758板故障码故障码内容故障码内容E0无故障E8门E1逆变侧E9升降开关E2整流侧EA抱闸曳引机E3整流侧EB速度控制选层器E4电源EC秤E5控制屏ED P1基板E6控制屏EE系统设置E7外部安全回路EF通讯故障LEHY-2(无能量反馈小故障)看当前小故障：MON1→“1”、MON0→“0”看历史小故障：MON1→“1”、MON0→“1”SEG3，SEG2，SEG1显示：101：硬件过流105：E1板门回路异常10D：过负荷运行10F：MELD 过负荷111：INV保护回路动作112：IPC清除命令118：散热器温度异-2-常11D：过负荷运行11F：手动过负荷128：散热器温度异常12D：过负荷运行12E：过负荷运行131：电流检测零点漂移故障132：DC-CT 故障138：散热器温度异常13D：过负荷运行(再生电阻)13E：过负荷运行202：CNV充电异常204：CNV过电压211：CNV电压过低231：充电完了233：充电完了异常检查235：CNV低电压411：E1板电源异常413：12V电源异常441：RAM备份开始511：#5OFF异常512：#5强制OFF异常513：#LB OFF异常514：#LB强制OFF异常515：#BK1 ON异常516：#BK1OFF异常517：#BK1强制OFF异常518：#BK2 ON异常519：#BK2OFF异常51A：#BK2强制OFF异常51B：#5 ON异常51C：#LB ON异常531：#5ON故障532：#5OFF故障533：#5强制OFF故障534：#LB ON故障535：#LB OFF故障536：#LB强制OFF故障537：#BK1ON故障538：#BK1OFF故障539：#BK1强制OFF故障53A：#BK2ON故障53B：#BK2OFF故障53C：#BK2强制OFF故障53D：#RL ON故障53E：#RL OFF故障541：#5ON故障542：#LB ON故障543：#BK1ON 故障545：#RL ON故障546：#RL OFF故障611：60或60A故障631：HDRN ON故障632：HDRN OFF故障633：控制柜SSU ON故障634：控制柜SSD ON故障635：轿顶(前)SSU ON故障636：轿顶(前)SSD ON 故障637：轿顶(后)SSU ON故障638：轿顶(后)SSD ON故障708：维保自动低速操作711：驱动软件异常712：管理软件异常713：EST动作2次718：抱闸力矩调整区间停止719：维保SFS测试71F：#29安全电路731：#89回路断开732：DR侧不能重启动733：E-STOP1次734：E-STOP2次735：管理不能再启动736：出发异常739：维修运行NRS743：E-STOP1次74D：安全回路复位指令74E：管理S/W74F：群管理S/W811：运行中开门812：开门运行(SLC)823：41DG OFF故障824：前门CLT OFF 故障825：后门CLT OFF故障826：前门SDE OFF故障827：后门SDE OFF 故障831：41DG ON异常832：前门OLT OFF故障833：后门OLT OFF 故障841：层站DS开门检出（EN81）842：前门CLT ON故障843：前门CLT OFF故障844：后门CLT ON故障845：后门CLT OFF故障846：前门FG ON故障847：前门FG OFF故障848：后门FG ON故障849：-3-后门FG OFF故障84A：前门OLT ON故障84B：前门OLT OFF故障84C：后门OLT ON故障84D：后门OLT OFF故障913：TSD开关故障914：前门RLU OFF故障915：前门RLD OFF故障916：后门RLU OFF 故障917：后门RLD OFF故障91D：UL/DL都动作91E：下行DL开关动作91F：上行UL开关动作931：前门DZU ON故障932：前门DZD ON 故障933：前门RLU ON故障934：前门RLD ON故障935：后门DZU ON故障936：后门DZD ON故障937：后门RLU ON故障938：后门RLD ON故障93B：DZ检测电路ON/OFF故障93C：前门平层开关异常93D：后门平层开关异常93E：USR/DSR都动作93F：UL/DL都动作94C：层楼计数异常A18：#BK1强迫OFF A1A：#BK2强迫OFF A21：电机温度异常A22：制动器异常A31：电机温度异常A32：制动器异常A3D：磁极未学习A3E：PM Z相异常B01：过低速B02：过高速B03：逆行B04：钢丝绳打滑B05：编码器偏差B07：再平层异常B08：曳引机堵转B0D：SLC急停B0E：SLC过高速B0F：SLC失速B11：过低速B12：速度与图形偏差故障B13：减速时限B14：行程过头B18：手动过高速B21：再平层时限B23：减速时限(缓停止)B31：速度与图形比较（16次）B32：运行检测B33：选层器故障B34：TSD运行B35：钢丝绳打滑B37：再平层异常B38：FMS失败B42：选层器偏差警告B43：选层器偏差故障B46：TLP行走检出C21：运行中秤异常C23：秤装置断线C31：运行中秤异常C32：停止中秤异常C33：秤装置断线C34：秤设定异常D01：SLC急停D02：SLC过高速D03：SLC失速D11：SLC 开门运行D12：SLC TSD异常D13：DR D5指令D14：DR D89指令D1B：CC_WDT5次D1C：CC_WDT4次D31：DR WDT故障D3D：CC_WDT3次D41：DR WDT屏蔽定时器动作D4A：CC_WDT屏蔽定时器动作D4E：CC_WDT2次D4F：CC_WDT1次E32：驱动RAM故障E33：驱动系统设定故障E35：ACC代码设定故障E36：曳引机设定故障E37：速度设定故障E39：控制RAM故障F31：P1CL故障F34：SC故障F35：前门CS故障F36：前门DC故障F37：后门CS故障F38：后门DC故障F39：秤故障F3A：前门BC1故-4-障F3B：后门BC1故障F3C：前门IC故障F3D：后门IC故障F41：P1CL 故障F44：SC故障F45：前门CS故障F46：前门DC故障F47：后门CS故障F48：后门DC故障F51：HS故障F52：前门IC故障F53：后门IC故障F54：前门BC1故障F55：前门BC2故障F56：前门BC3故障F57：前门BC4故障F58：后门BC1故障F59：后门BC2故障F5A：后门BC3故障F5B：后门BC4故障三菱电梯GPS-III故障代码ＭＯＮ１＝１ＭＯＮ０＝０：-----E01温度异常《SW-THMFT》-----E02紧急停止运行记录一次《SW-EST1》-----E03CC-WDT3次检出《SS-SLCWC4》-----E04SLC-WDT4次检出《SS-SLCWC4》-------E05过电流检出《SW-SOCR》------E06再生电阻负载过大《SW-SOLR》------E0741DG门锁电路异常《SW-E41》------E08终端限位开关异常〈SW-TSCK〉------E09PAD异常检出〈SW-PAD〉------E0A称重数值异常检出〈SW-WGER〉------E0B停止中PAD异常检出〈SW-PAE〉------E0C充电异常〈SW-CHRGD〉------E0D在平层时异常检出〈SW-PRLE〉ＭＯＮ１＝１ＭＯＮ０＝1：-----E10没有异常-----E11复位后重试不能〈SW-RSRTC〉-----E12士力驼(选层器)16次异常检出〈ST-SELD〉-----E13直接传输CPU传送异常（*串行故障）〈ST-STER〉-----E14电容器异常检出（电容容量不足）〈ST-CAPC〉-----E15手动（运行）按钮异常〈ST-HDOK〉----E16模式与测速数据偏差异常《SD-OVJP》（速度图形跳转５次）-5-----E17LB线圈连续4次异常断电检出《ST-DFLR》（ＬＢ接触器动作失败５次）----E185线圈连续4次异常断电检出《ST-DF5》（５接触器动作失败５次）----E19迫力连接回路连接4次异常检出《ST-BFDK》（ＢＫ１接触器动作失败５次）----E1A整流器电压连续8次电压不足检出《ST-DFLV》（ＢＫ２接触器动作失败５次）----E1BRL异常时检出《ST-CFRL》（ＬＶＬＴ５次）----E1CTSD动作时异常检出《SW-TSLDE》（Ｅ１板故障）-----E1DESP动作时异常检出《SW-ESPE》（风扇故障）-----E1Ｅ＼Ｆ：风扇或Ｅ１板故障ＭＯＮ１＝１ＭＯＮ０＝2：----E20没有异常----E2189回路异常检出《SW-E89》（#5ＯＮ故障；）----E22紧急停止运行记录2次《SW-EST2》----E23系统异常《ST-SYER》----E24回复后在尝试检出《ST-RSRQH》(再复位请求)----E25集极驱动板异常《SS-GDFH》(ＰＣＢ基极驱动故障)----E26DC-CT异常《SD-CTER》----E27油压迫力压力过低时检出《SW-OPFER》----E28油压迫力油温，油量异常检出《SW-OTLER》(浸水感应器故障) ----E29温度异常《SW-THMME》（反浸水动作结束）----E2A与最终速度偏差异常《ST-UMCH》（＃ＰＷＤ开关指令持续三分钟）----E2B异常紧急停车后不能在启动《SW-ETST》（扶手开关保持）----E2C迫力异常动作2次《SW-REBK2》(制动器拖动运行结束)----E2D整理器充电异常《SW-VCHGT》(制动器再动作故障)----E2E MELD制板充电异常《SD-MCHG》-6-----E2F：选层器故障运行１６次ＭＯＮ１＝１ＭＯＮ０＝3：----E30没有异常----E31MELD负荷过大《SD-SLTT》----E32异常低速《SW-TGBL》----E33速度异常过高《SW-TGBH》----E34AST异常动作《SW-ASTW》低速梯使用(反转定时)----E35逆转运行《SW-TGBR》(反向运行)----E36AST异常动作《SW-ASTW》(反转定时器（ＣＷＴ）)----E37AST异常动作《SW-ASTWV》(反转定时器（ＣＷＴＢＳ标准）)----E38整流器电流过大时检出《SS-COVF》(逆变器过电压)----E39整流器电压过低时检出《SSLVLT》(逆变器欠电压)----E3A CC-WDT4次异常检出《SS-CCWC4----E3B SLC-WDT4次异常检出〈SS-SLCWC5〉----E3C逆边器电流过大时检出〈SS-LOCFO〉----E3D SLC-CPU紧急停止时动作检出〈SS-DEST〉----E3E整流器充电异常〈SW-CVER〉(编码器故障（自动）)----E3F编码器故障（手动）ＭＯＮ１＝１ＭＯＮ０＝4：----E40没有异常----E41紧急停止运行记录2次〈SW-EST2〉----E42整流器电流过低时检出〈SS-LVLTT〉(ＩＮＶ欠电压)-----E43紧急停止回复〈SW-ESTR〉(Ｅ－ＳＴＯＰＦ／Ｆ复位) -----E44LB线圈故障断电时检出----E455线圈故障断电时检出----E46迫力连接点异常检出(＃ＢＫ１线圈故障)----E4789线圈故障断电时检出(＃ＢＫ2线圈故障)----E4889故障时检出(上电)----E4Ｂ：逆变器充电失败ＭＯＮ１＝１ＭＯＮ０＝5：-7-----E50没有异常----E5129安全回路时检出〈SN-29〉----E5229安全回路动作时检出〈SN-29LT〉记忆锁存----E53欠相或者电压过低时检出〈SS-PWFH〉----E54整流器电压不足时检出〈SS-LVLT〉----E5512V电源异常〈SS-12VFL〉----E56模式与测速比有偏差〈SD-PTC〉（控制屏打开）----E57手动模式时电流负荷过大〈SD-HRT〉（手动过载运行）----E58驱动发出时紧急停止指令〈SD-32GQ〉----E59紧急停止指令〈SC-S29〉(管理Ｓ／ＷＥ－ＳＴＯＰ)----E5A迫力基板异常〈SS-BKE〉----E5B模式与测速比有偏差(异常制动器滑动距离)----E5C EST异常而引起不能再启动〈SW-ETSES〉ＭＯＮ１＝１ＭＯＮ０＝6：----E60没有异常----E61整流器电压不足(逆变器欠压)----E62集极驱动板异常《SS-GDFH》(ＰＣＢ基极驱动故障)----E63逆变器保护回路动作《SS-LFO》(ＩＮＶ保护回路动作)----E6429安全回路动作时检出《SS-29LT》锁存记忆》----E6512V电源异常----E66逆变器温度异常检出(温度开关超７５度)----E67锁相环检出《SS-PLLFH》（温度开关超90度）----E68整流器电流过大----E69逆变器电流过大----E6A整流器电流过大时检出----E6B欠相或电压过低时检出ＭＯＮ１＝１ＭＯＮ０＝7：----E70没有异常----E71CC-WDT5次异常检出----E72CC-WDT4次异常检出----E73CC-WDT3次异常检出-8-----E74SLC-WDT5次异常检出《SS-SLCWC5》----E75SLC-WDT4次异常检出----E76SLC-WDT3次异常检出ＭＯＮ１＝１ＭＯＮ０＝9：----E90没有异常----E92电流负荷过大《SD-OCR》----E93不能再启动《SD-DNRS》----E94MELD负荷过大时检出《SD-SLTI》----E95TSD不正常时检出《SD-TSDP》----E96行走时称重异常检出《SD-WGHDF2》----E97DC-CT异常检出《SD-CTER》----E98TSD异常动作检出《SD-TSA》----E99摩打解码器Z相异常检出《SD-AZER》----E9A摩打解码器F相异常检出〈SD-AEER〉----E9B PM摩打限电流过大〈SD-TOCR〉ＭＯＮ１＝１ＭＯＮ０＝A：----EA0没有异常----EA1模式与测速偏差异常〈SD-PVJP〉----EA2模式与测速偏差异常〈SD-OVJP〉----EA3驱动发出之紧急停止指令----EA4再生电阻负荷过大----EA5本机模式与测速比较有偏差〈SD-PTC〉----EA6手动模式时电流过大----EA7逆变器电流过大时检出----EA8TSD-PAD故障检出〈SD-PADE〉----EA9MCP检出整流器电流过大〈SD-COCF〉----EAA MCP初期设定异常〈SD-INITF〉----EAB RAM异常检出〈SD-RAMER〉----EAC卷上机设定数据异常〈SD-DTER〉----EAD MCP重新启动异常〈SD-RBOTNG〉ＭＯＮ１＝１ＭＯＮ０＝B：-9-----EBO没有异常----EB1停机10分钟不能在启动〈SW-32DT10〉----EB2停机16分钟后不能再启动----EB3再不能启动超过10分钟〈SW-DSTR10〉----EB4再不能启动超过10分钟〈SW-57EBT〉----EB5门不能开启超过2分钟〈SW-CONE〉----EB6FUSE断路超过2分钟〈SW-EFSOF〉----EB760异常检出〈SW-60CFK〉----EB8门不能开启----EB9主控制板异常检出〈SQMBCIJH〉----EBB困人警报〈SZ-EMBH〉----EBC警报不能使用〈SZ-EMBH〉----EBD群控管理异常〈SZ-GCIJO〉ＭＯＮ１＝１ＭＯＮ０＝C：----EC0没有异常----EC1SLC传输异常〈SS-TRER〉----EC2SLC紧急停止动作----EC3SLC内速度过高----EC4SLC的AST动作〈SS-AST〉----EC5SLC内KC动作〈SS-DKC〉----EC6SLC的RAM异常检出〈SS-RAMER〉ＭＯＮ１＝１ＭＯＮ０＝D：----EDO没有异常----ED1轿箱正门BC-CPU1异常检出〈SF-FBCIIJH〉----ED2轿箱正门BC-CPU2异常检出----ED3轿箱正门BC-CPU3异常检出----ED4轿箱正门BC-CPU4异常检出----ED5正门CAR-STATION的CPU异常检出〈SF-FCSJJH〉----ED6正门控制CPU异常检出〈SF-FDCIJH〉----ED7正门轿箱显示灯的CPU异常检出，〈SF-FICIJH〉----ED8正门轿箱的OPTION-CPU异常检出〈SF-FCZIJH〉-10-----ED9SC-CPU严重故障〈SC-SCER8〉----EDA SH-CPU严重故障----EDB SC-CPU轻微故障----EDC SH-CPU轻微故障----EDD HS-CPU故障〈SC-HSAIJ〉ＭＯＮ１＝１ＭＯＮ０＝E：----EE0没有异常----EE1轿箱后门BC-CPU5异常检出〈SF-RBC5IJH〉----EE2轿箱后门BC-CPU6异常检出----EE3轿箱后门BC-CPU7异常检出----EE4轿箱后门BC-CPU8异常检出〈SF-RBC8IJH〉----EE5后门CAR-ASTTION的CPU异常检出〈SF-RCSIJH〉----EE6后门控制CPU异常检出----EE7后门轿箱显示灯的CPU异常检出〈SF-RICIJH〉----EE8后门轿箱的OPTION-CPU异常检出〈SF-RCZIJH〉--EAE MCP-WDT4次异常检出〈SD-MCPWDE〉三菱ELENESSA电梯故障查询表MON1转到0的位置，再将MON0开关旋转到0位置，显示结果如下：显示结果----E0没有故障------E1速度异常过低时检出《SW-TGBL》------E2速度过大是检出《SW-TGBH》------E3逆转是检出《SW-TGBR》------E4AST异常时检出《SW-AST》------E5逆变器过电流时检出《SS-LOCFO》------E6整流器过电流检出《SS-COVH》------E7整流器电压不足时检出《SS-LVLT》------E8LB线圈故障断电时检出《SW-CFLB》------E95线圈故障断电时检出《SW-CFU》------EA迫力接点ON/OFF故障时检出《SW-CFBK》-11-------EB轿箱直接信号传输异常《ST-STSCE》------EC厅外和指令直接信号传输异常《ST-STSHE》------ED系统异常《ST-SYER》------EE驱动在不能启动《SD-DNRS》------EF控制在不能启动《SW-NRS》一。

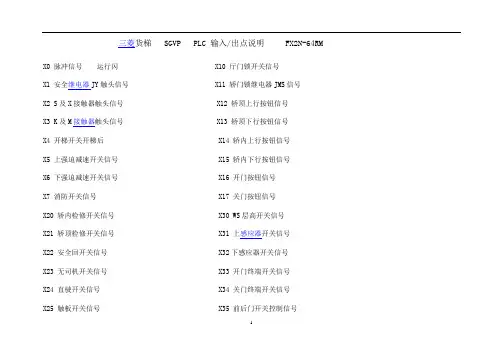

三菱货梯 SGVP PLC 输入/出点说明 FX2N-64RM X0 脉冲信号运行闪 X10 厅门锁开关信号X1 安全继电器JY触头信号 X11 轿门锁继电器JMS信号X2 S及X接触器触头信号 X12 轿顶上行按钮信号X3 K及M接触器触头信号 X13 轿顶下行按钮信号X4 开梯开关开梯后 X14 轿内上行按钮信号X5 上强迫减速开关信号 X15 轿内下行按钮信号X6 下强迫减速开关信号 X16 开门按钮信号X7 消防开关信号 X17 关门按钮信号X20 轿内检修开关信号 X30 WS层高开关信号X21 轿顶检修开关信号 X31 上感应器开关信号X22 安全回开关信号 X32下感应器开关信号X23 无司机开关信号 X33 开门终端开关信号X24 直驶开关信号 X34 关门终端开关信号X25 触板开关信号 X35 前后门开关控制信号X26 满载开关信号 X36 副门开门终端开关信号X27 超载开关信号 X37 副门关门终端开关信号X40－X44 未使用 X45 故障码显示开关信号Y0 制动继电器JDZ输出信号 Y10 快车接触器输出Y1 上方向继电器JKS输出信号 Y11 慢车接触器M输出Y2 下方向继电器JKX输出信号 Y12 上行接触器S输出Y3 超载信号输出 Y13 下行接触器X输出Y4 开门继电器输出 Y14 快车加速接触器1A输出Y5 关门继电器输出 Y15 慢车第一减速接触器2A输出Y6 副开门继电器输出 Y16 慢车第二减速接触器3A输出Y7 副关门继电器输出 Y17 慢车第三减速接触器4A输出Y20－Y26 个位1A－1G七段码显示输出 Y27－Y34 十位七段码显示输出Y40 时钟脉冲； Y41 位置脉冲；Y42 内呼脉冲； Y43、Y44外呼脉冲。

Y53 节能继电器LCM输出故障代码说明注：查看故障码时，请先接通X45，才能显示故障代码。

0 电梯无故障。

1 编码器故障。

2 电梯运行时，上或下行接触器的常闭辅助触头（X2）5秒以上未能断开故障。

三菱电梯全系列调试说明（二）HOPE—II G系列电梯1．舒适性调整。

调节电梯舒适性所有开关都已在出厂时调整好。

电梯安装后为了确保乘坐的舒适性，需要再次确认舒适性是否良好，否则应进行调整。

旋转式开关LTB和DNSH，用来改善电梯乘坐的舒适感，也可改变存储在EEROM中的SHIFT，STOPP，DLB，DGN，MGN参数达到同样目的。

调整时须由上海三菱电梯有限公司指定的安装维修人员按表操作。

旋转开关，参数名称运行状态调整LTB 停止时，自动时间过早停止时，自动时间过迟朝“F”方向调整朝“0”方向调整STPP 上下都在平层前停上下都在平层时停朝“F”方向调整朝“0”方向调整DNLB 制动器作用时间过早制动器作用时间过迟朝“F”方向调整朝“0”方向调整DGN MGN 该参数影响电梯乘坐的整体舒适性，已在出厂时设定好，一般不用调整。

DNSH 下行运行中，电梯停在层站上方下行运行中，电梯停在层站下方朝“F”方向调整朝“0”方向调整故障状态的确认确认有无故障可以从P203728B000印板上的7短数码显示器查出，此时P203728B000上MON开关应设置“0”位置，显示内容见下表7段数码显示内容及含义E0 无差错E1 SWTGBL（异常低速）E2 SWTGBH（异常高速）E3 SWTGBR（异常情况的反向运行）E4 SWTAST（失速）E5 SSOCOK（过电流检测或IPM故障）E6 SSOVLT（过电压）E7 SSLVLT（欠电压）E8 SYCFLB（LB#接触器故障）E9 SYCF5（5#接触器故障）EA SYCFBK（抱闸线圈故障）EB 向轿厢CAN传输故障EC 向层门CAN传输故障ED STSYER（系统有差错）EE DR—CPU（不能再启动）EF SWNRS2（不能重新启动）开关功能印板开关功能正常状态P203728B000 ↑ +TCA顶层呼叫中间位置↓+TCA底层呼叫↑+MCA电梯轿厢上行中间位置↓+MCA电梯轿厢下行BOOR/RST DOOR（向上）：切断门机电源RST（向下）：CPU复位中间位置DCB/FMS DCB（向下）：关门FMS（向下）：电梯写层中间位置MNT WEN MNT（中间位置）WEN（向下）：允许EEPROM写入修正一般方在中间位置LDO/LD1 将负载存人并显示出来中间位置RSW DNSH 调整减速开始点8SHIFT 调整电梯停靠前的舒适性8MON 功能控制开关安装：6运行：8 称量数据的写入再住钢丝绳张力变化，称量装置部件更换后，应作一次称量数据的修正写入，当执行称量数据写入时，应根据流程写入。
